上一篇文章写的是怎么用X6做一个类似于processOn的思维导图，但是是没有做节点的收缩展开功能的，这种功能应该如何实现呢？
处理收缩节点按钮生成

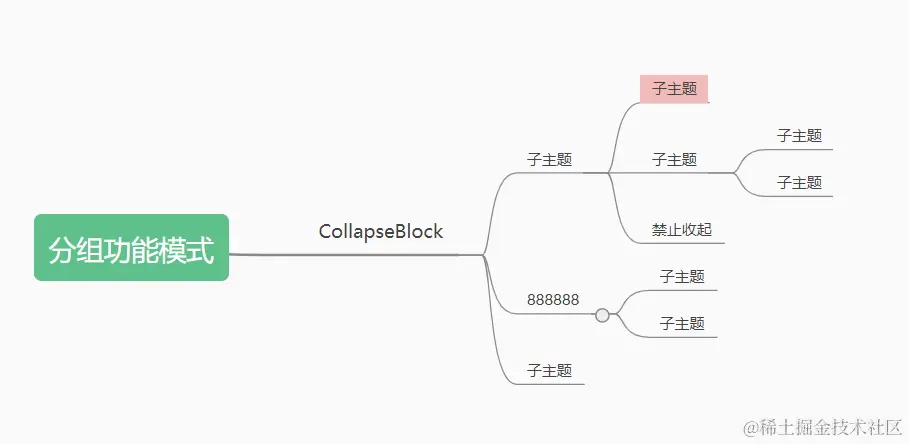

图一：仔细观察，鼠标悬停到节点上方，会在节点末尾生成一个圆圈，点击可收缩节点，此部分效果通过样式控制，方便后面做风格切换功能

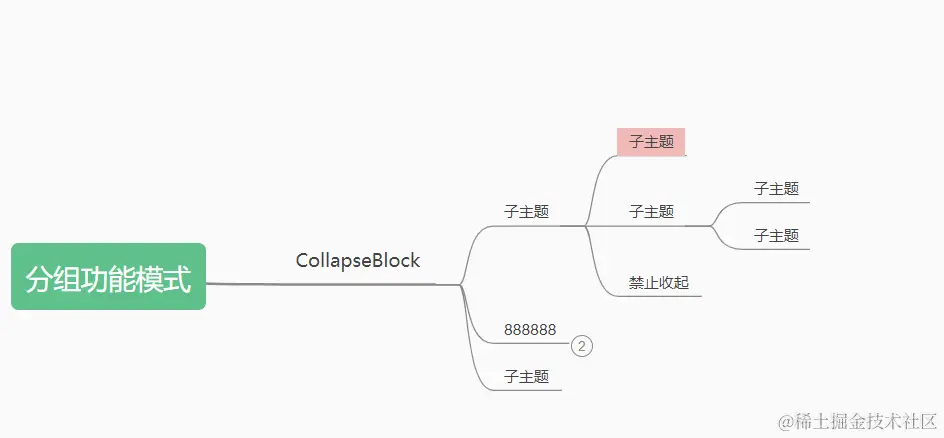

图二：节点收缩后，会计算当前节点的被收缩的子节点的全部数量，效果也是通过样式控制
思考：怎么实现上面两点的效果呢？
上一篇文章地址：juejin.cn/post/725661…
看过上一篇文章的人会了解到，传入组件的数据叫mindData,我们可以在节点收缩时，给当前节点设置一个字段collapsed，为true代表当前节点的子节点被收缩，为false代表子节点被展开
那图二的数据怎么计算？这个也是在点击收缩时，计算当前节点子节点的数量，并给当前字段加上一个count作为标记
上一篇文章中，在注册html节点时，有一个creatHtmlDom的方法，内部存在一个创建子节点的createChildNode的方法（当前只放了当前功能相关的代码）
export const createChildNode = (data, propsData) => {
// 创建子节点部分
...
...
// 核心部分,创建收缩节点时那个圈圈节点
if (data.children && data.children.length) {
const collapseNode = document.createElement("span");
const isCollapsed = !!data.collapsed;
let originName = "";
if (isCollapsed) {
originName = "mindmap__wrap-collapsed";
if (data.count > 99) {
const i = document.createElement("i");
i.classList.add("xq-icon-more");
collapseNode.appendChild(i);
} else {
collapseNode.innerText = data.count;
}
} else {
originName = "mindmap__wrap-open";
}
let collapseName = "";
collapseNode.className = originName;
if (propsData.direction == "LR") {
collapseName = originName + "-right";
} else if (propsData.direction == "RL") {
collapseName = originName + "-left";
} else if (propsData.direction == "TB") {
collapseName = originName + "-bottom";
} else {
collapseName = originName + "-top";
}
// 这个是处理节点居中还是不居中的模式，不用考虑
if (!propsData.heightCenter) {
collapseNode.classList.add("not-center");
}
collapseNode.classList.add(collapseName);
// 绑定收缩展开事件
collapseNode.setAttribute("event", "node:collapse");
collapseNode.style.borderColor = data.textLine || propsData.textLine;
collapseNode.style.background = propsData.backgroundColor;
collapseNode.style.color = data.textLine || propsData.textLine;
textNode.appendChild(collapseNode);
}
// wrap:子节点最顶级
// textNode: 文字节点
wrap.appendChild(textNode);
}
// 样式核心部分
// 通过opacity来控制节点的显示与隐藏，如果通过visible之类的控制，会有鼠标悬停到节点没有触发节点展示的bug
.mindmap__wrap-open {
opacity: 0;
}
.mindmap__wrap-collapsed {
display: inline-block;
width: 7px;
height: 7px;
border-width: 1px;
border-style: solid;
border-radius: 7px;
position: absolute;
// visibility: hidden;
cursor: pointer;
&:hover {
opacity: 1;
}
}
// 其他部分就是处理对圈圈节点的定位了（注意组件上下左右四个方向的布局）
处理收缩展开事件
this.graph.on("node:collapse", ({ node, e }) => {
const p = node.getPosition();
const _nodeData = node.data.nodeData;
const children = _nodeData.children;
// 获取当前节点收缩效果，true代表当前节点的子节点都被收缩，false则相反
const hasCollapsed = _nodeData.collapsed;
// 计算当前节点下子节点的全部数量
const count = collapsedNodes(children);
// 找到目标数据并设置切换数据效果
// 注意：这个字段如何有作用？往下看
let { node: node2 } = findItem(this.mindData, _nodeData.id);
// 给数据设置hasCollapsed
Vue.set(node2, "collapsed", !hasCollapsed);
// 这个count做节点收缩时，展示的数据
node2.count = count;
// 重置编辑节点
// 目的是，当前操作`node:collapse`事件时，如果当前画布中存在编辑类型的输入框节点，
// 需要将输入框转成正常节点
this.resetEditNode();
if (
!hasCollapsed &&
this.originChoosedNode &&
this.originChoosedNode.dataset.id !== _nodeData.id
) {
this.currentData = {};
}
e.stopPropagation();
// 注意！！！非常重要

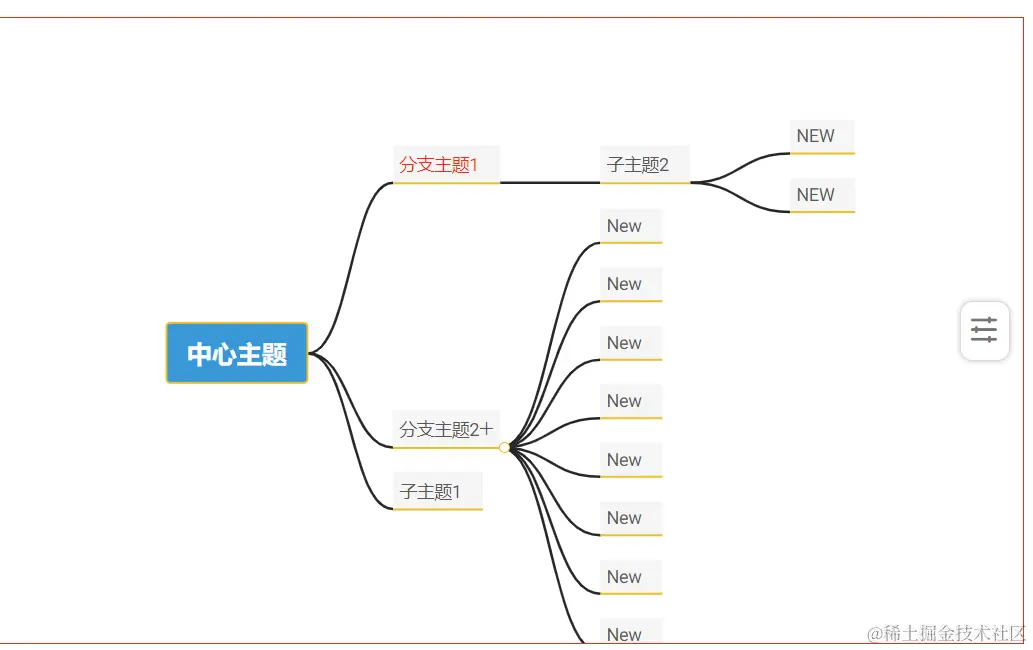

// 当收缩的当前节点子节点数量过大时，会造成画布偏移，

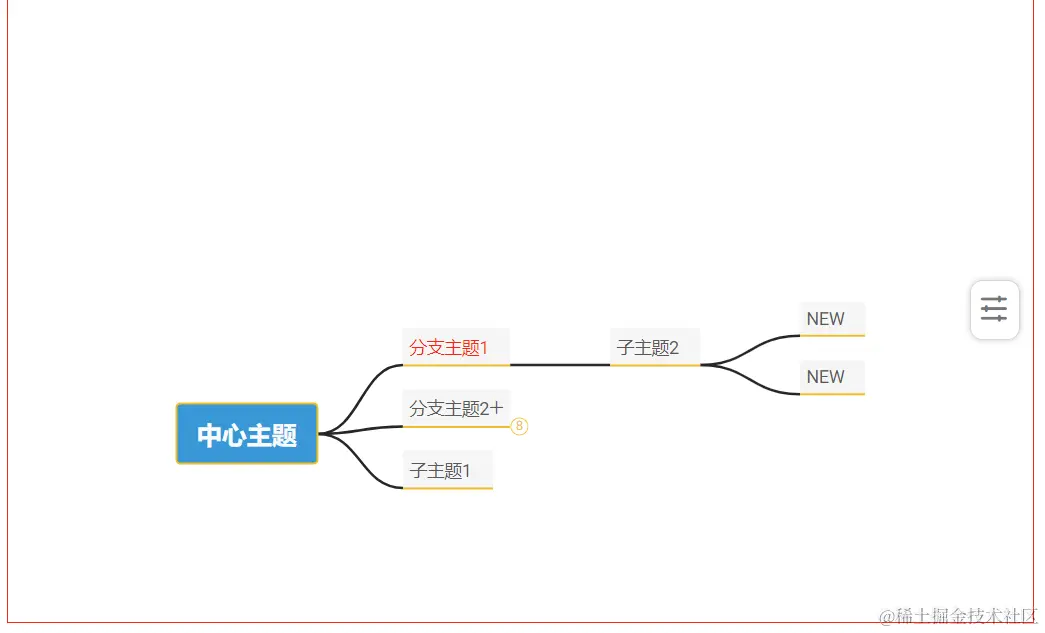

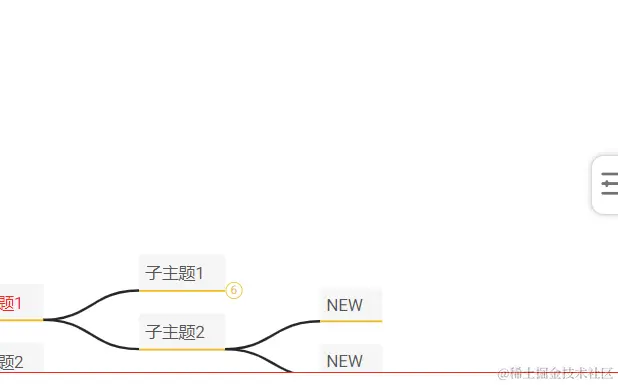

// 你点击时，圈圈的位置跟你收缩后，节点位置不一致(看下面两张图)，此时需要计算画布偏移量进行重新归位
setTimeout(() => {
const _node = this.graph.getCellById(node.id);
const p2 = _node.getPosition();
const pTranslate = this.graph.translate();
// 注意！一定要乘以缩放比例，不然纵向布局无法定位到刷新之前的位置
const zoom = this.graph.zoom();
const deviationX = pTranslate.tx - (p2.x - p.x) * zoom;
const deviationY = pTranslate.ty - (p2.y - p.y) * zoom;
this.graph.translate(deviationX, deviationY);
});
});
如何让收缩事件生效？
对啊，我加了字段collapsed，如何让这个字段生效呢？
上一篇文章地址：juejin.cn/post/725661…
上一篇文章需求一中，如何去渲染组件被传入的数据mindData呢？

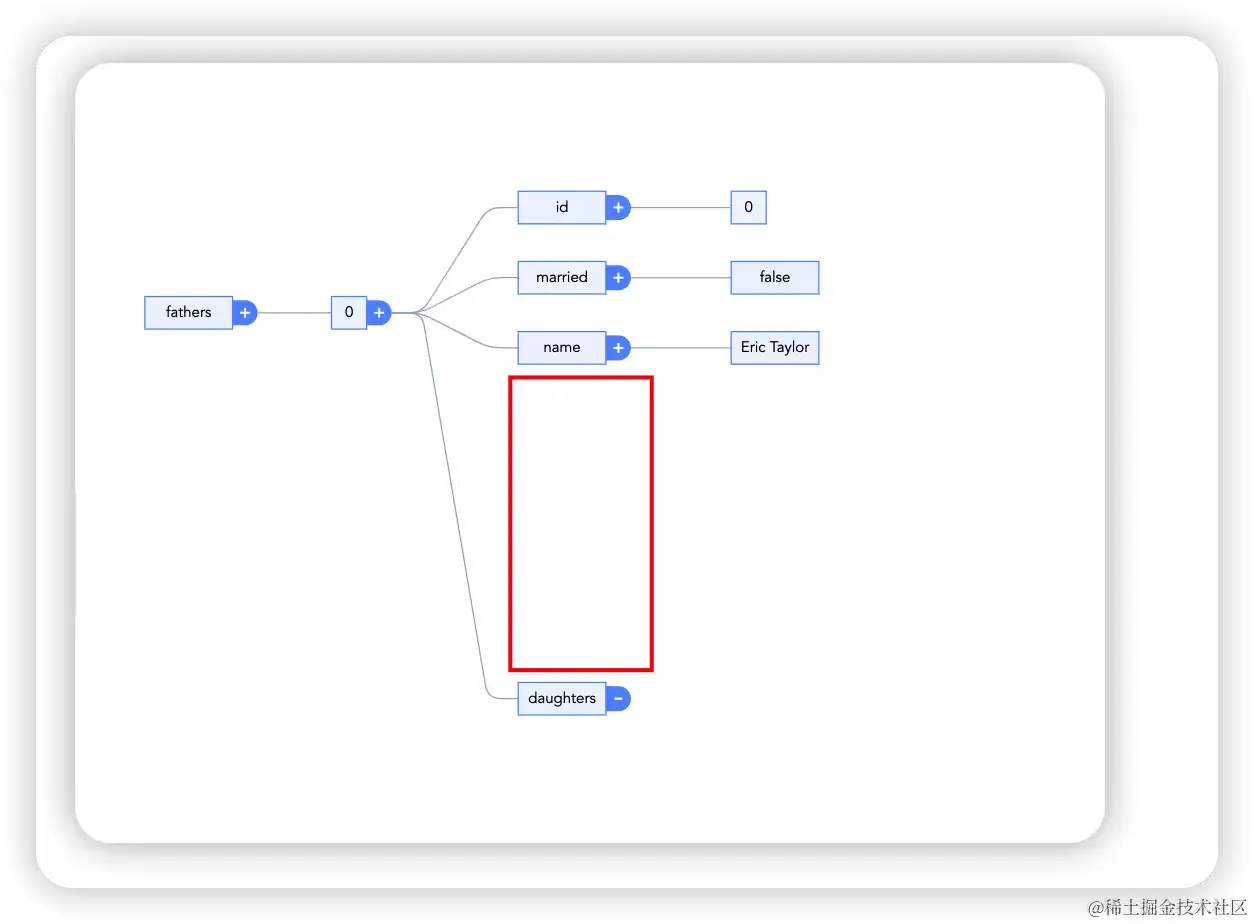

renderChart方法中，用到了Hierarchy.compactBox(本来组件的布局算法是自己写的，但是后面会发现一个问题，就是当你子节点数量很大时，收缩节点后，当前节点跟其他兄弟节点的距离无法收回，看下图，图片来自于上一篇文章的一位提问者)
getChildren: (d) => {
// 此部分是收缩节点时使用
const hasCollapsed = !!d.collapsed;
return hasCollapsed ? null : d.children;
},
好了，让我们看看效果： 我录了视频但是我不会放，谁会的可以教教我。。。
最后，感谢大家阅读我的小文章，请帮我点亮一下我的小心心吧！！！
