Iceberg flink source connector源码走读一本文对Flink Iceberg read co

1. 引言

由于Iceberg本身具备了保存多个快照的能力（也叫时间旅行），所以能够保存多个数据版本，亦能够根据时间旅行的特性为上层引擎提供增量读取的能力。

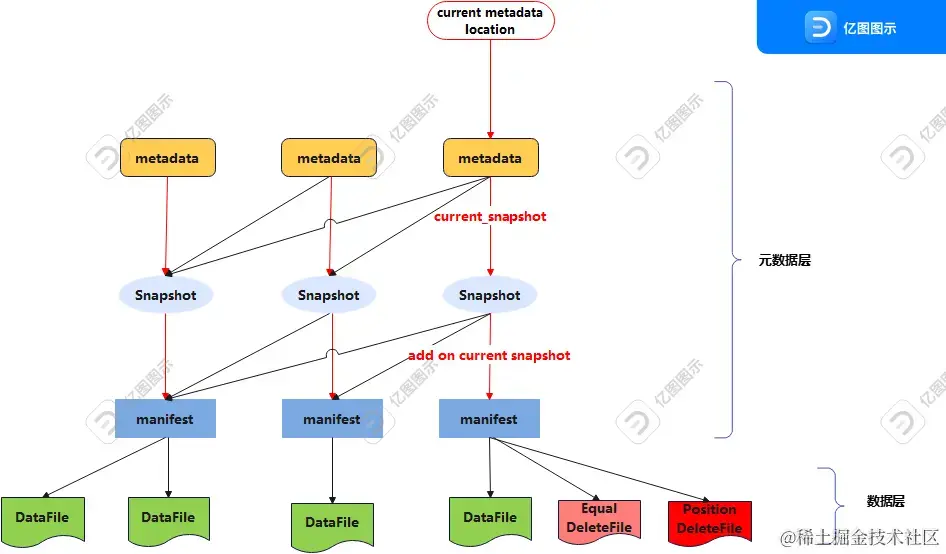

每个快照都代表某个时刻的数据集合，而两个快照之间可以通过差集计算求出发生变更的部分：

如上图，根据两个快照指向的manifests集合求差集，就能得到变更的数据集合了（包括删除，更新以及插入操作）。

Flink引擎本身是支持批读和流式读取的，其connector在源码的体现上：

批读就是读取Iceberg的某个快照下的数据文件集合；
而流式读取则是依赖其时间旅行特性，不断取出最新的snapshot，与上一次读取过的snapshot做差集计算，最后读取差集数据文件，实现流式增量读取操作。

到目前为止Iceberg的版本已经迭代到1.3.1 ，而本章内容的分析过程则基于较老的版本 0l.12.x , 发布于 2021年6月左右。但是由于其架构和源码整体没有出现特别大的改动，所以老版本代码不影响我们理解它的基础原理以及核心流程。

2. Flink source connector 批流API

虽说flink对外宣称自己是流批一体的框架，能够做到一套api两种方式运行。但是真正在代码开发的路径上实现了批流一体读取应该是在 Flip-27 特性之后，而该特性发布之前已经有不少的生态connector （kafka，mysql .. ）已经接入了Flink， Flip-27特性发布之前的flink引擎为了具备批读的能力，提供了一套DataSet API ，其中DataSet Api核心接口为 InputFormat。

InputFormat 命名风格上借鉴了 Hadoop 的风格，在功能上也比较相近，具体有以下三点:

描述输入的数据如何被划分为不同的 InputSplit（继承于 InputSplitSource）。
描述如何从单个 InputSplit 读取记录，具体包括如何打开一个分配到的 InputSplit，如何从这个 InputSplit 读取一条记录，如何得知记录已经读完和如何关闭这个 InputSplit。
描述如何获取输入数据的统计信息（比如文件的大小、记录的数目），以帮助更好地优化执行计划。

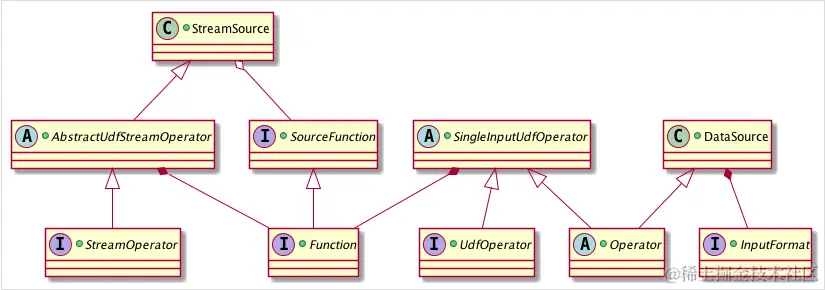

因此以前的FLink在代码开发的路径上流读和批读是割裂的，api以及接口的定义显得比较混乱：

关于更多Flip-27特性的背景以及优点，本文不做详述，读者可自行去查找相关资料。本段内容想表达的是Api的不统一，导致很多connector其实内部是有批和流两套 api的。

Iceberg 的flink connector也是如此，而后面Iceberg的迭代升级，社区也基于Flip-27 为Iceberg开发了一套全新的真正的批流一体API，这个会在后面的文章《Iceberg flink source connector源码走读二》来分析。

本章内容分析旧版本的flink connector的源代码。

3. 入口代码

入口代码在 org.apache.iceberg.flink.source.FlinkSource的forRowData() 函数，返回一个 FlinkSource.Builder ，用于构建各种输入参数：

StreamExecutionEnvironment env = StreamExecutionEnvironment.createLocalEnvironment();
TableLoader tableLoader = TableLoader.fromHadoopTable("hdfs://nn:8020/warehouse/path");
DataStream<RowData> batch = FlinkSource.forRowData()
     .env(env)
     .tableLoader(tableLoader)
     // 流读 or 批读
     .streaming(false)
     .build();

// Print all records to stdout.
batch.print();

// Submit and execute this batch read job.
env.execute("Test Iceberg Batch Read");

FlinkSource.Builder 是参数构建入口，批流共有参数可以支持flilter（条件下推，目前只支持partition条件的下推），project，limit等常见读取优化：


...省略部分代码

// filter 下推，目前仅支持partition字段的下推。
public Builder filters(List<Expression> filters) {
      contextBuilder.filters(filters);
      return this;
    }

   // 字段投影，仅读取指定的字段，project可以下推到读取具体的数据文件，
   // 结合常见的 orc、parquet 等列式存储文件，可以节省不必要的File io
    public Builder project(TableSchema schema) {
      this.projectedSchema = schema;
      return this;
    }

    // 读取N条
    public Builder limit(long newLimit) {
      contextBuilder.limit(newLimit);
      return this;
    }

    //指定一个split的大小，方便调优解决数据倾斜问题。
    public Builder splitSize(Long splitSize) {
      contextBuilder.splitSize(splitSize);
      return this;
    }

    // 为上层引擎基于代优化模型提供数据
    public Builder splitOpenFileCost(Long splitOpenFileCost) {
      contextBuilder.splitOpenFileCost(splitOpenFileCost);
      return this;
    }

    ... 省略部分代码

4. 批读

传参和构建参数，参考 org.apache.iceberg.flink.source.FlinkSource.Builder, 除了上面介绍的批流公共参数外，还支持读取指定的snapshot：

...省略

 public Builder snapshotId(Long snapshotId) {
      contextBuilder.useSnapshotId(snapshotId);
      return this;
  }

...省略部分代码

参数都传递好之后由build() 函数来触发构建source connector：

public DataStream<RowData> build() {
      Preconditions.checkNotNull(env, "StreamExecutionEnvironment should not be null");
      // FlinkInputFormat 是批读connector的源头
      FlinkInputFormat format = buildFormat();

      ScanContext context = contextBuilder.build();
      TypeInformation<RowData> typeInfo = FlinkCompatibilityUtil.toTypeInfo(FlinkSchemaUtil.convert(context.project()));

      if (!context.isStreaming()) {
        int parallelism = inferParallelism(format, context);
        if (env.getMaxParallelism() > 0) {
          parallelism = Math.min(parallelism, env.getMaxParallelism());
        }

        // 通过批Api直接构建
        return env.createInput(format, typeInfo).setParallelism(parallelism);
      } else {
       ...... 此处为流读connector构建，省略 ......
      }
    }

从上面的代码可以看到，FlinkInputFormat是关键，它继承了Flink 的 RichInputFormat 接口，需要去实现怎么获取一个split，如何从split中读取一条记录（row）等关键操作。继续跟踪代码：

public class FlinkInputFormat extends RichInputFormat<RowData, FlinkInputSplit> {

  ...... 省略部分代码......

  @Override
  public FlinkInputSplit[] createInputSplits(int minNumSplits) throws IOException {
    // Called in Job manager, so it is OK to load table from catalog.
    tableLoader.open();
    try (TableLoader loader = tableLoader) {
      Table table = loader.loadTable();
      // 批读模式下，context会包含一个snapshotid，FlinkSplitGenerator 查找指定snapshot的数据文件集合，并将其封装为splits[] 返回
      // 流读模式下，ontext会包含startSnapshotId和endSnapshotId，FlinkSplitGenerator 则计算两个 snapshot之间的差集，并将其封装为splits[] 返回
      return FlinkSplitGenerator.createInputSplits(table, context);
    }
  }

 ......

  // 打开一个split，打开后 nextRecord 函数从该split读取records（rows）
  @Override
  public void open(FlinkInputSplit split) {
    this.iterator = new DataIterator<>(rowDataReader, split.getTask(), io, encryption);
  }

  ... 省略部分代码......

  @Override
  public RowData nextRecord(RowData reuse) {
    currentReadCount++;
    return iterator.next();
    }

    ...... 省略部分代码......
}

而FlinkSplitGenerator.createInputSplits 函数则是通过Iceberg 底层提供的公共的 TableScan 接口来获取到List<CombinedScanTask> ，最后FlinkSplitGenerator自己将 CombinedScanTask 集合封装为 FlinkInputSplit ，参考代码：

class FlinkSplitGenerator {
 static FlinkInputSplit[] createInputSplits(Table table, ScanContext context) {
    // 调用Iceberg底层的TableScan接口，获取scan的task 列表
    List<CombinedScanTask> tasks = tasks(table, context);
    FlinkInputSplit[] splits = new FlinkInputSplit[tasks.size()];
    boolean exposeLocality = context.exposeLocality();

    Tasks.range(tasks.size())
        .stopOnFailure()
        .executeWith(exposeLocality ? ThreadPools.getWorkerPool() : null)
        .run(index -> {
          CombinedScanTask task = tasks.get(index);
          String[] hostnames = null;
          if (exposeLocality) {
            hostnames = Util.blockLocations(table.io(), task);
          }
          splits[index] = new FlinkInputSplit(index, task, hostnames);
        });
    return splits;
  }

  private static List<CombinedScanTask> tasks(Table table, ScanContext context) {
    TableScan scan = table
        .newScan()
        .caseSensitive(context.caseSensitive())
        // 指定读取的字段列表
        .project(context.project());
    //批读模式，指定读取的snapshot
    if (context.snapshotId() != null) {
      scan = scan.useSnapshot(context.snapshotId());
    }

    ... 省略部分代码....

    /filter 条件下推在这里传递
    if (context.filters() != null) {
      for (Expression filter : context.filters()) {
        scan = scan.filter(filter);
      }
    }

    try (CloseableIterable<CombinedScanTask> tasksIterable = scan.planTasks()) {
      return Lists.newArrayList(tasksIterable);
    } catch (IOException e) {
      throw new UncheckedIOException("Failed to close table scan: " + scan, e);
    }
  }
}

到这里，flink引擎的批读取代码基本已经走读完，因为Iceberg的TableScan是一个底层接口，由它统一为上层的计算引擎提供对Iceberg表做扫描（scan）的能力：返回的 CombinedScanTask 表示一个扫描任务批次集合：

public interface CombinedScanTask extends ScanTaskGroup<FileScanTask> {
  /**
   * Return the {@link FileScanTask tasks} in this combined task.
   * @return a Collection of FileScanTask instances.
   */
  // FileScanTask 表示需要扫描的数据文件，以dataFile的（全部 or 部分）数据作为基本单位：一个DataFile + N个delete File
  Collection<FileScanTask> files();

  @Override
  default Collection<FileScanTask> tasks() {
    return files();
  }

  @Override
  default CombinedScanTask asCombinedScanTask() {
    return this;
  }
}

FileScanTask 表示对一个文件数据或者 一个数据文件的部分数据 的扫描任务，它包含了一个 DataFile对象和N个DeleteFile。

为什么会存在 一个数据文件的部分数据 这种情况？

Iceberg 的数据文件是具备随机读(seek)能力的，当一个数据文件太大（例如1GB）时
就可以将文件切分成多个split，上层计算引擎将不同的split并行读取，
能解决读取速度并为解决数据倾斜提供了手段。

为什么会出现 N个删除文件？

由于不同的引擎可以对同一张表进行写，不能保证每个引擎都使用了copy on write的操作来更新数据，
因此Iceberg读取数据时遵循Merge On Read 机制保证数据一致性。

所以所谓的Merge on read，在源码中的体现则是一个scan task读取数据的过程：
读取一个 DataFile中的数据并经过 DeleteFiles 的过滤之后，才能得真正的数据集。所有的DataFile 都和它对应的DelereFiles 经过Merge操作之后，就得到当前表的所有的更新和删除之后的数据了

参考源码 org.apache.iceberg.FileScanTask 和 ContentScanTask:

public interface FileScanTask extends ContentScanTask<DataFile>, SplittableScanTask<FileScanTask> {
  /**
   * A list of {@link DeleteFile delete files} to apply when reading the task's data file.
   *
   * @return a list of delete files to apply.
   * N个删除文件 deleteFile （包括equality delete file 和 Position delete file）。
   */
  List<DeleteFile> deletes();

  ......省略部分代码......
}

public interface ContentScanTask<F extends ContentFile<F>> extends ScanTask {
  // 数据文件dataFIle
  F file();
  // split 依据
  long start();
  long length();

  //文件级别的条件下推
  Expression residual();

  ... 省略部分代码 ...
 }

5. 流读

流式读取主要的目的是将Iceberg增量读取的能力封装到flink connector之上。

5.1 基本流程：

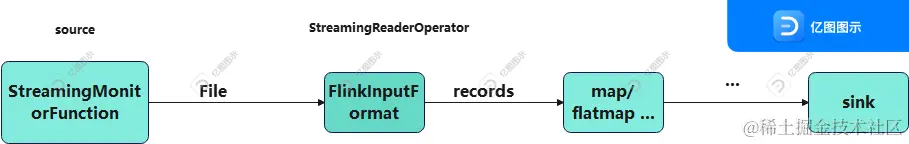

流读基本流程如上图：

1. StreamMonitorFunction负责定时 refresh table ,求出最新快照与上一个快照的之间的差集，并将其传递到下游算子。
1. StreamReaderOperator 算子负责将ScanTask 对应的 DataFile和DeleteFiles 做merge操作之后读出文件的记录（records）。这个过程通过内部的一个FlinkInputFormat对象直接复用了批读的能力。
1. 下游算子将records做进一步处理(map,flatmap,sink ......)

5.2 核心代码

5.2.1 StreamingMonitorFunction

StreamingMonitorFunction 继承了RichSourceFunction，并实现了 CheckpointedFunction 接口，将最近一次访问的Iceberg快照id保存到flink 的状态中实现精准一次的语义，任务宕机可以从状态中恢复而达到断点续传的效果。

StreamingMonitorFunction 的核心逻辑也很简单：

不断refresh table元数据，当发现table产生新的snapshot时，直接求出两个snapshot之间的差集数据（元数据），并封装为FlinkInputSplit返回。求差集的过程主要依赖了Iceberg底层的Api： TableScan接口。
最后，将生成好的FlinkInputSplit[] 传递到下游算子： sourceContext.collect()

public class StreamingMonitorFunction extends RichSourceFunction<FlinkInputSplit> implements CheckpointedFunction {
 ... 省略部分代码......

 //求两个Snapshot之间数据差集的核心接口
 private final ScanContext scanContext;

 private volatile boolean isRunning = true;

 // The checkpoint thread is not the same thread that running the function for SourceStreamTask now. It's necessary to
 // mark this as volatile.
 private volatile long lastSnapshotId = INIT_LAST_SNAPSHOT_ID;  // INIT_LAST_SNAPSHOT_ID = -1

 private transient SourceContext<FlinkInputSplit> sourceContext;

 private transient Table table;
 // 保存最近一次读取的snapshotId
 private transient ListState<Long> lastSnapshotIdState;


 @Override
 public void initializeState(FunctionInitializationContext context) throws Exception {
   // Load iceberg table from table loader.
   tableLoader.open();
   table = tableLoader.loadTable();

   // Initialize the flink state for last snapshot id.
   lastSnapshotIdState = context.getOperatorStateStore().getListState(
       new ListStateDescriptor<>(
           "snapshot-id-state",
           LongSerializer.INSTANCE));

   // Restore the last-snapshot-id from flink's state if possible.
   // 断点续传，读取最近一次快照的数据开始恢复
   if (context.isRestored()) {
     LOG.info("Restoring state for the {}.", getClass().getSimpleName());
     lastSnapshotId = lastSnapshotIdState.get().iterator().next();
   } else if (scanContext.startSnapshotId() != null) {
     Preconditions.checkNotNull(table.currentSnapshot(), "Don't have any available snapshot in table.");
     // 非恢复类型的任务，直接查询table的最新snapshotId
     long currentSnapshotId = table.currentSnapshot().snapshotId();
     Preconditions.checkState(SnapshotUtil.isAncestorOf(table, currentSnapshotId, scanContext.startSnapshotId()),
         "The option start-snapshot-id %s is not an ancestor of the current snapshot.", scanContext.startSnapshotId());

     lastSnapshotId = scanContext.startSnapshotId();
   }
 }

 @Override
 public void snapshotState(FunctionSnapshotContext context) throws Exception {
   lastSnapshotIdState.clear();
   // 触发checkpoint时保存最新已经读取过的snapshot id
   lastSnapshotIdState.add(lastSnapshotId);
 }

 @Override
 public void run(SourceContext<FlinkInputSplit> ctx) throws Exception {
   this.sourceContext = ctx;
   while (isRunning) {
     monitorAndForwardSplits();
     Thread.sleep(scanContext.monitorInterval().toMillis());
   }
 }

 /**
 * 刷新table的元数据，如果发现新的snapshot，则求出两个snapshot的差集数据(FlinkInputSplit)
 * FlinkSplitGenerator 的逻辑已经在前面批读章节中介绍过，这里不再分析。
 */
 private void monitorAndForwardSplits() {
   // Refresh the table to get the latest committed snapshot.
   table.refresh();

   Snapshot snapshot = table.currentSnapshot();
   if (snapshot != null && snapshot.snapshotId() != lastSnapshotId) {
     long snapshotId = snapshot.snapshotId();

     ScanContext newScanContext;
     if (lastSnapshotId == INIT_LAST_SNAPSHOT_ID) {
       newScanContext = scanContext.copyWithSnapshotId(snapshotId);
     } else {
       newScanContext = scanContext.copyWithAppendsBetween(lastSnapshotId, snapshotId);
     }

     // 关键在 newScanContext 生成了List<CombinedScanTask>
     FlinkInputSplit[] splits = FlinkSplitGenerator.createInputSplits(table, newScanContext);

     // only need to hold the checkpoint lock when emitting the splits and updating lastSnapshotId
     synchronized (sourceContext.getCheckpointLock()) {
       for (FlinkInputSplit split : splits) {
         sourceContext.collect(split);
       }

       lastSnapshotId = snapshotId;
     }
   }
 }
}

5.2.2 StreamReaderOperator

StreamReaderOperator 是流式读取链路中的第二个算子，它的输入是FlinkInputSplit，输出是RowData，所以它的主要逻辑是从上游Source算子接收数据文件的元数据（dataFile，deletefiles）, 然后读取这些数据文件的records，与deleteFiles做merge操作，最后将 records输出到下游算子。

核心方法有 processElement， processSplits

public class StreamingReaderOperator extends AbstractStreamOperator<RowData>
   implements OneInputStreamOperator<FlinkInputSplit, RowData> {

 ... 省略部分代码 ......

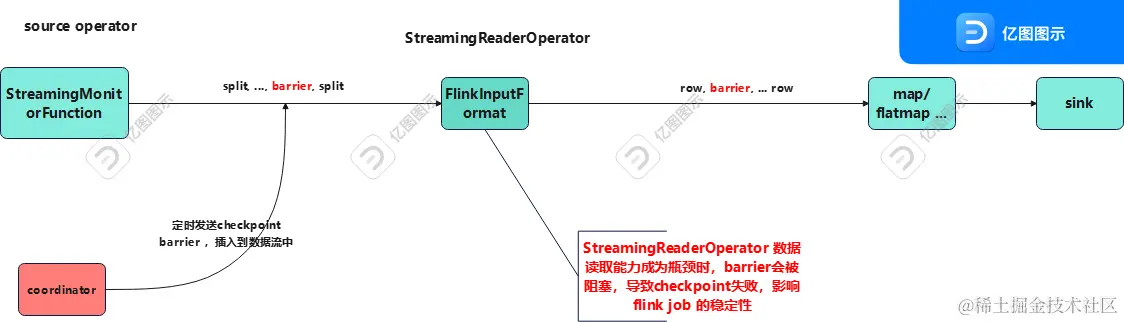

 // 解析FlinkInputSplit为rows的线程池，和checkpoint保持同一个线程， TODO : 为什么需要这么做呢？
 // It's the same thread that is running this operator and checkpoint actions. we use this executor to schedule only
 // one split for future reading, so that a new checkpoint could be triggered without blocking long time for exhausting
 // all scheduled splits.
 private final MailboxExecutor executor;

 // 真正解析文件数据，执行Merge操作都封装在FlinkInputFormat中去了。这里直接复用了批读的能力。
 private FlinkInputFormat format;

 // 通过sourceContext将解析到的rows发送到下游算子
 private transient SourceFunction.SourceContext<RowData> sourceContext;

 // split存储到状态中，任务从checkpoint恢复时需要恢复未读取完的split
 private transient ListState<FlinkInputSplit> inputSplitsState;
 private transient Queue<FlinkInputSplit> splits;



 @Override
 public void processElement(StreamRecord<FlinkInputSplit> element) {
   splits.add(element.getValue());
   enqueueProcessSplits();
 }

 private void enqueueProcessSplits() {
   if (currentSplitState == SplitState.IDLE && !splits.isEmpty()) {
     currentSplitState = SplitState.RUNNING;
     executor.execute(this::processSplits, this.getClass().getSimpleName());
   }
 }

 // 处理一个split，从orc，partquet等文件中读取records，并把数据推送到下游算子
 private void processSplits() throws IOException {
   FlinkInputSplit split = splits.poll();
   if (split == null) {
     currentSplitState = SplitState.IDLE;
     return;
   }

   format.open(split);
   try {
     RowData nextElement = null;
     while (!format.reachedEnd()) {
       nextElement = format.nextRecord(nextElement);
       sourceContext.collect(nextElement);
     }
   } finally {
     currentSplitState = SplitState.IDLE;
     format.close();
   }

   // Re-schedule to process the next split.
   enqueueProcessSplits();
 }
 ...... 省略其余代码 ......

}

到这里，基本已经分析完流式增量读取的主要核心代码和流程。和批读的差别在于，source operator的操作是一个while循环： refresh table的元数据获取最新的Snapshot，并求出与之前的Snapshot之间的数据差集，最复用了批读的数据解析能力，将FLinkInputSplit 解析为RowData推送到下游算子。

6. 架构存在的缺陷

本节内容主要分析流式增量读取的缺陷：

1. source operator输出的是FlinkInputSplit，而FlinkInputSplit则在第二个 operator StreamingReaderOperator 才开始被解析成RowData。因此StreamingReaderOperator 的数据读取能力会成为flink job的一个瓶颈之一。我们知道在Flink作业中除了有数据流之外，还有触发算子执行快照的的关键数据 checkpoint barrier, 而主流的Orc，parquet文件都是具备较高的压缩比的，数据字段重复率越高，其压缩率越好，即使split会进行切分，但是我们亦无法预估一个数据文件究竟容纳多少数据。笔者在实践中就遇到一个3.5M的paquet文件包含了 1300w条数据，StreamingReaderOperator的读取能力成为瓶颈，导致 checkpoint barrier无法向下游推进，而Flink job失败。如下图所示：

1. Source operator状态中保存的数据是Iceberg table 的Snapshot id，因此精准一次的语义的基本单位是快照，粒度太大。任务恢复代价较高：需要重新读取整个Snapshot全部数据。比较完美的应该是存储每个数据文件，并且可以记住已经读取到了第几行，下次恢复时就从上一次的offset读取，这样任务的恢复是比较轻量级的。

8. 总结

本文对Flink Iceberg read connector的源码做了一个解读，分析了该版本 connector的核心代码及流程。也总结了它的增量流式读取架构的缺陷：任务稳定性差，并不适合应用到生产环境上。

虽然架构有缺陷，但是并不影响我们对其进行分析，理解它被应用到流式湖仓场景的基本原理。

当前Iceberg社区已经抛弃了该connector，并基于Flip-27 标准开发了全新的 source connector，完美解决了上文提及到的问题，笔者会在后面出一篇文章做源码分析。

Iceberg flink source connector源码走读 一
