整体结构

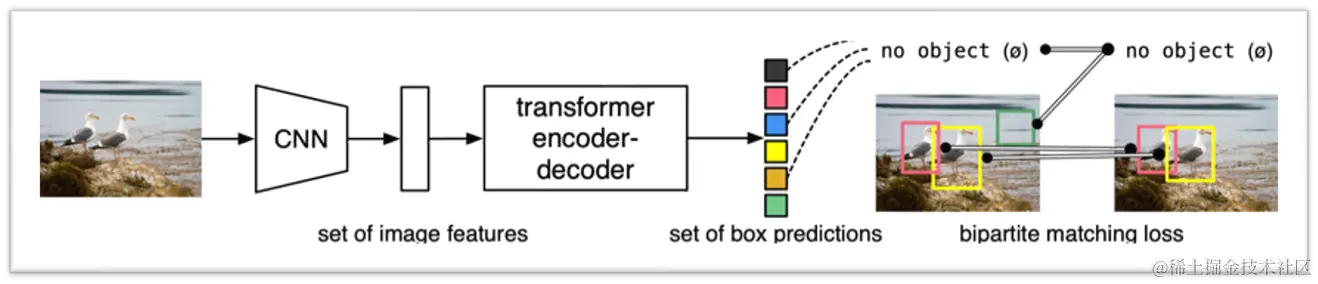

DETR首次将Transformer应用到了目标检测任务中，上图是一个DETR的整体结构。图像会先经过一个传统的CNN抽出图像特征来，然后再将CNN的输出直接送到Transformer网路中，Transformer会直接输出一组预测的集合，每个预测包含框的中心点坐标、宽高以及框的类别，然后通过一个二分图匹配策略将预测框和GT框一一匹配用来计算Loss。

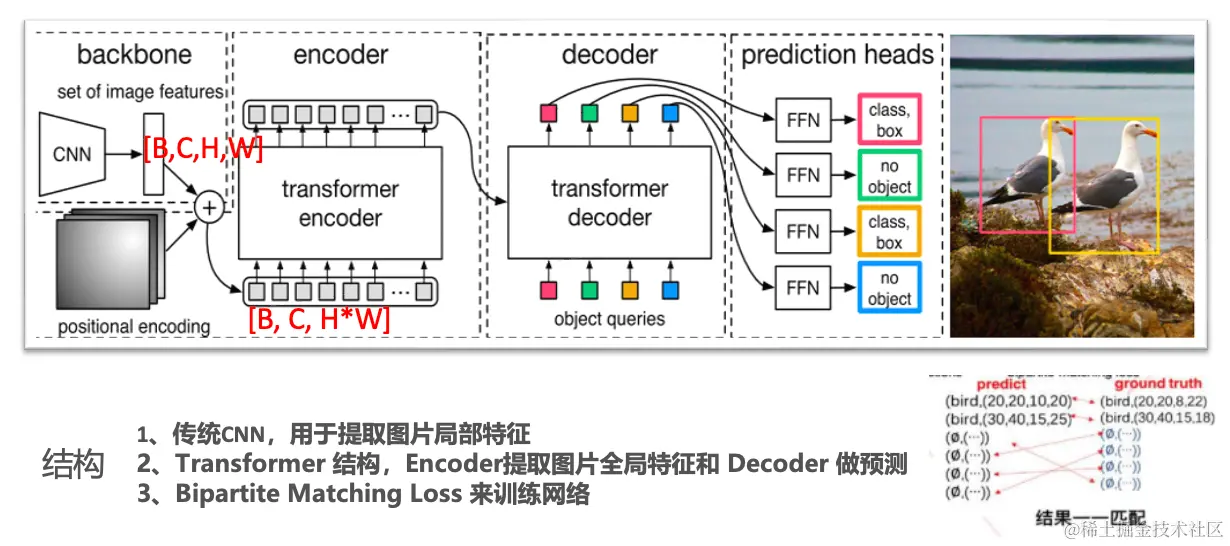

上面的图更详细一些，首先先将原始图片输入CNN网络中表征为【B, C, H, W】, 然后【H，W】维度拉平【B, C, H*W】再加上位置编码信息一起送入encoder中，进一步提取全局的特征，Decoder将固定数量的object queries（object queries是可学习的）加上encoder的输出作为输入，最后每个object query 最终会得到一个decoder embdding，然后输入到一个共享的前馈神经网络(FFN)中，这个FFN可以预测框的类别和坐标。最后就是得到的这些框怎么和GT进行匹配，DETR使用的是匈牙利匹配算法，做法就是令预测框和GT框是一一匹配的，GT框不够用会用no object来补全，然后对所有可能的匹配做排序，将损失最低的作为最终的匹配，这个损失就是指的目标检测中使用的位置损失和类别的损失。
整体结构分为3部分：
1、传统CNN，用于提取图片局部特征
2、Transformer 结构，Encoder提取图片全局特征和 Decoder 做预测
3、Bipartite Matching Loss 来训练网络
与NLP Transformer对比

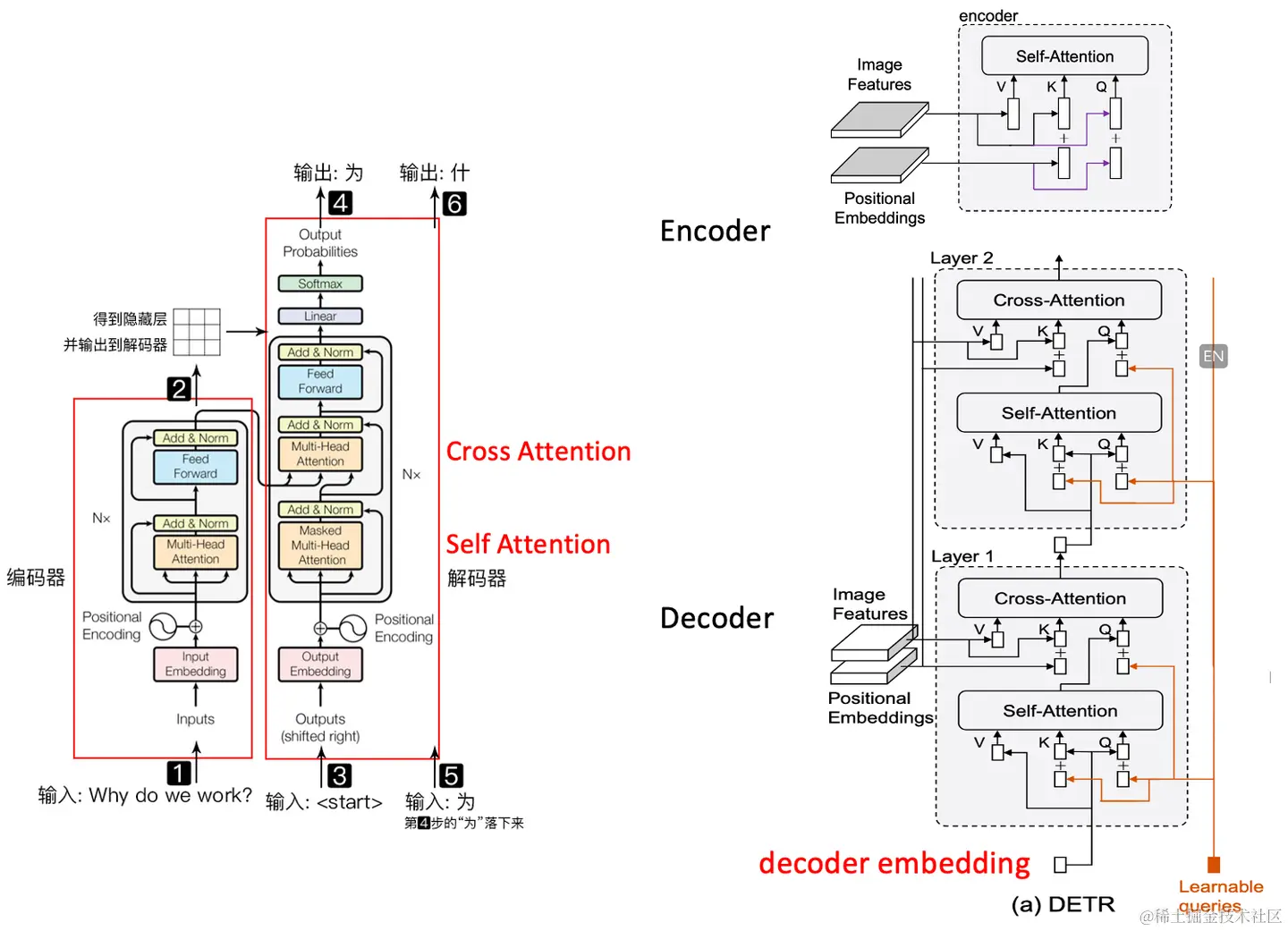

下面是DETR Transformer内部的一个结构
encoder里是一个自注意力机制，输入为Image Feature和位置编码，这里和NLP中Transformer Encoder是一样的，只不过NLP输入的是文本Embedding。
Decoder里首先是一个Self Attention, Key Value Query是都是decoder embedding + object queries ，Value没有加object queries，它认为K V加入位置信息就足够了。Decoder embedding是decoder每一层的输出，在第一层初始为一个全0的向量；然后是一个Cross-Attention，在cross attention中 decoder embedding + learnable queries作为Query， Encoder的输出作为Key和Value，这里和NLP中transformer的结构是一致的。
最终得到Decoder的输出，经过FFN预测出物体的 bounding box 的位置和类别。
下面是对Attention机制的输入输出的总结：
- Encoder 中 self attention
Key：Image Features + Positonal Embeding==上面图的Spatial positional encoding（空间位置编码）
Query：Image Feature + Positonal Embeding==上面图的Spatial positional encoding（空间位置编码）
Value：Image Feature
通过transformer的 self-attention 建模全局关系对 feature 进行增强
- Decoder Cross-Attention
Key：Image Features + Positonal Embeding==上面图的Spatial positional encoding（空间位置编码）
Value：Image Feature
Query：可学习的query + Decoder Embeddings（初始化为全0）
Cross- attention 中有若干 queries，每个 query 去由 encoder feature 构造的 key 中进行查询，找到跟物体有关的区域，将这些区域的 feature 提取出来。
- Decoder Self-Attention
Key：可学习的query + Decoder Embeddings（初始化为全0）
Value：可学习的query + Decoder Embeddings（初始化为全0）
Query：可学习的query + Decoder Embeddings（初始化为全0）
Self-attention 则在不同的 query 之间进行交互，实现类似 NMS 的效果。
左边是NLP Transformer的一个结构图，比如一个翻译任务，输入一个英文句子，encoder里面是self attention, 提取句子特征在Decoder中初始的时候输入一个文本起始加上文本的位置编码 输入到self attention中，然后得到的句子特征会和encoder的输入进行一个cross attention，对应一下 Encoder的输入Image Feature对应了文本的embedding，文本的位置编码对应了图像的embedding ，在decoder中，比如输入的这个起始符的embedding对应了初始化全0的decoder embedding , object query对应了起始符的embddding。这两个Transformer中不同的是 DETR同时输入N个query，送到Transformer中，同时得到N个Set prediction，也就是N个集合预测，NLP中是一个词一个词的输进去。
再回过来看，可以将object query 看作是一个可学习的目标的位置编码，与当前输入图像的内容无关，随机初始化，并随着网络的训练而更新，隐式建模了整个训练集上的anchor的统计信息。
因为预测出的是一个集合，DETR使用匈牙利算法（二分图匹配算法）对predictions和ground truth boxes进行最佳匹配，从而实现label assignment。也就是对所有可能的匹配做排序，DETR将一种匹配下模型的总定位和分类损失作为评判标准，损失越低，匹配越佳。注意，该匹配过程是不回传梯度的。
关于Object Query的理解
- object queries是可学习的embedding，与当前输入图像的内容无关（不由当前图像内容计算得到），随机初始化，并随着网络的训练而更新，因此隐式建模了整个训练集上的统计信息。
- object query可以看成是adaptive anchor，是对anchor的编码。每个query对应图像中的一个物体实例。因此，object query的数量一般设置要远大于数据库中一张图像内包含的最多物体数。
- object query通过cross-attention(decoder)从编码器输出的序列中对特定物体实例的特征做聚合（即让该可学习object queries中的每个元素可以捕获原图像中不同位置与大小特征等的物体信息），又通过self-attention(encoder)建模该物体实例域其他物体实例之间的关系。

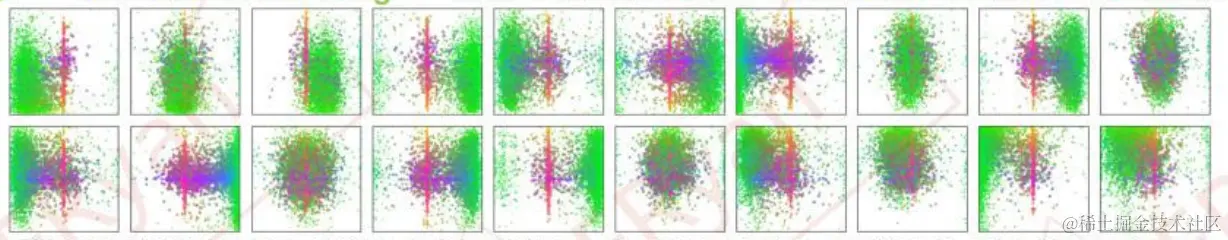

- 论文中对不同object query在COCO数据集上输出检测框的位置做了统计，可以看不同object query是具有一定位置倾向性的。绿色表示小物体，红色表示水平的大物体，蓝色表示竖直的大物体。可见不同的 Object Query 确实实现了想要去查询不同地方出现的小物体，比如左下，右边，右上等等。但是对于大物体而言，大家检测出来的定位是相近的。
- 此外，论文实验结果指出：可以跳过第一解码器层中的第一自注意力层。
优缺点
优点
不需要anchor，不需要nms后处理。
Transformer关注全局信息，能建模更加长距离的依赖关系，而CNN关注局部信息，全局信息的捕捉能力弱
缺点：
- 收敛速度慢，训练时间长。在 COCO 数据集上，DETR 需要 500 个 epoch 才能收敛，比 Faster R-CNN 慢了 10～20 倍。
- 小物体检测性能差。高分辨率的特征图为Transformer的Attention机制带来不可接受的计算复杂度和内存复杂度。
- object query设置不合理，它应该是一个位置编码，应该引入一些位置信息
