linux iptables是由两个组件组成：Netfilter和Iptables组成：

Netfilter

Netfilter称为内核空间，是linux内核的一部分，用于拦截和操作数据的一套框架。框架内容包括三部分：

  1. 为网路协议(ipv4/ipv6)定义几个hook函数
  2. 内核模块都可以注册hook函数。注册且到了该网络协议节点时，系统会调用注册的hook函数
  3. 处理时，数据包会传入用户空间去进行处理(这里不会来回切换用户/内核态嘛？)

共有五个节点

  • NF_IP_PRE_ROUTING，在报文作路由以前执行；
  • NF_IP_FORWARD，在报文转向另一个NIC以前执行；(转发处理前)
  • NF_IP_POST_ROUTING，在报文流出以前执行；(转发处理后)
  • NF_IP_LOCAL_IN，在流入本地的报文作路由以后执行；(流入本地后)
  • NF_IP_LOCAL_OUT，在本地报文做流出路由前执行。(本地要发送的数据流出前)

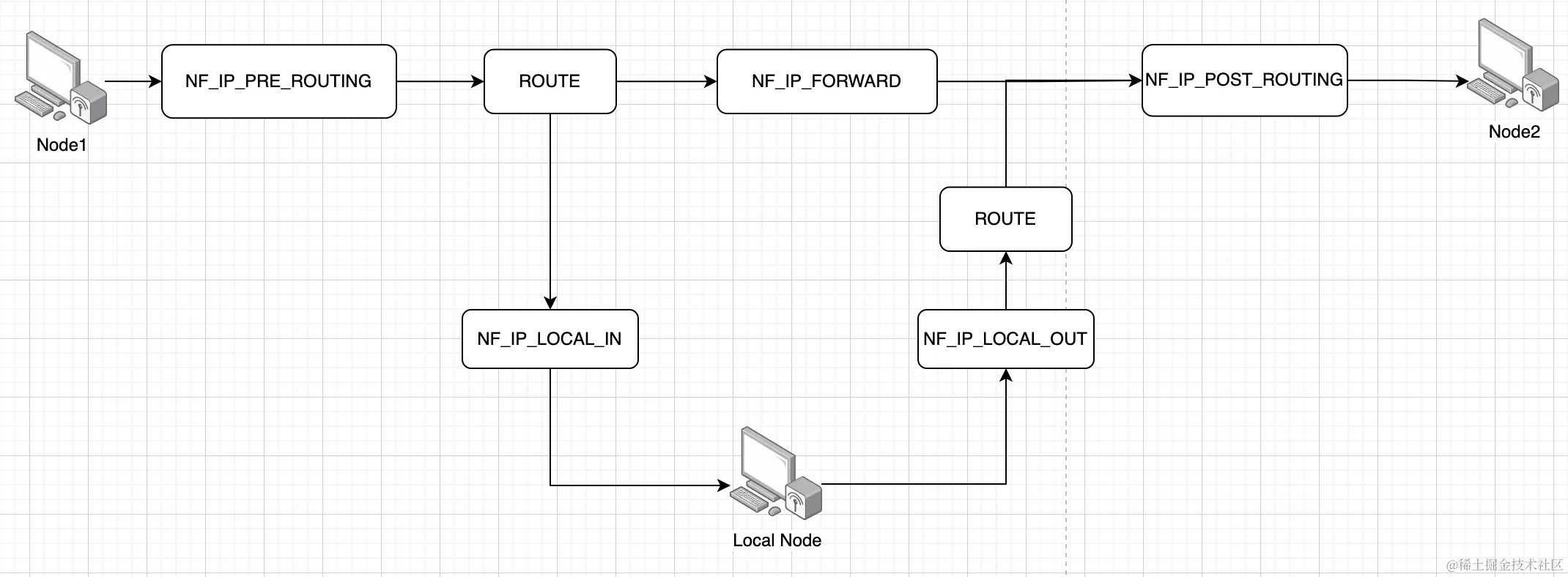

流程图： image.png

Iptables用户空间工具

iptable是一种工具，也称用户空间。它使得插入/修改/删除表中规则变得容易。

Table 表

filter表

该表的作用主要用于包过滤。它在LOCAL_IN，FORWARD，LOCAL_OUT三处HOOK函数进行了注册。

Nat表

该表的作用主要用于地址转换。它在PRE_ROUTING，POST_ROUTING两处HOOK函数进行了注册。k8s中的kube-proxy就是基于此表做的k8s的基础原理

Mangle表

该表的作用是进行数据包内容的修改。它在Netfilter的所有5个HOOK函数进行了注册。

Chain 链

Chain链是实现hook函数调用的实现方式,

tablechain
FilterINPUT
FilterFORWARD
FilterOUTPUT
NatPREROUTING
NatOUTPUT
NatPOSTOUTING
ManglePREROUTING
MangleINPUT
MangleOUTPUT
MangleFORWARD
ManglePOSTOUTING

 链INPUT=HOOK函数 LOCALIN

 链OUTPUT=HOOK函数 LOCALOUT

 链PREROUTING=HOOK函数 PREROUTING

 链POSTROUTING=HOOK函数 POSTROUTING

 链 FORWARD=HOOK函数 FORWARD

Target 目标

链的每个规则都会有一个目标，目标决定了该规则对数据包如何处理。

常用目标：

ACCEPT：允许

DROP：拒绝

REJECT：同DROP一样，不过它会向发送方返回个错误信息

iptables命令

常用命令

  • iptables -P INPUT DROP ：设置 INPUT 链默认策略为 DORP 其他链

  • ~：显示详细信息

  • iptables -A INPUT -p tcp -d 192.168.175.7 --dport 22 -j ACCEPT 放行目标 ip 为 192.168.175.7 协议为 tcp 22 端口的入站流量

  • iptables -A INPUT -d 192.168.175.7 -p icmp -j ACCEPT 放行目标 ip 为 192.168.175.7 的 icmp 协议流量

  • iptables -t filter -A OUTPUT -p tcp -s 192.168.175.7 -j ACCEPT 放行源 ip 为 192.168.175.7 的出站流量

  • iptables -A INPUT -p icmp -d 192.168.175.7 --icmp-type 0 -j ACCEPT 放行 icmp 的 echo reply 入站流量

  • iptables -L -n --line-num ：查看链上的规则不反解并显示规则编号

  • iptables -D INPUT 1：删除 INPUT 链上的第一条规则

  • iptables -R INPUT 2 -d 192.168.175.7 -p tcp -m multiport --dports 21,22,80 -m state --state NEW -j ACCEPT

  • iptables -R INPUT 1 -m state --state ESTABLISHED,RELATED -j ACCEPT

  • iptables -A INPUT –p icmp -m limit –limit 10/second -j ACCEPT

  • -t table:

    filter，nat，mangle，raw（省略时为 filter）

  • 链管理

    -F：flush，清空规则链，省略链表示清空指定表上的所有的链（不指定链则默认为 filter）

    -N：new，创建自定义规则链

    -X：drop，删除用户自定义的空的规则链

    -Z：zero，置零规则计数器

    -P：policy，为指定链设置默认策略，对 filter 表中的链而言，默认策略通常有 ACCEPT,DROP,REJECT;

    -E：rename，重命名自定义链，引用计数不为 0 的自定义链无法改名，也无法删除

    • L：显示规则

  • 规则管理：

    -A：append，将新规则追加于指定链的尾部

    -I：insert，将新规则插入指定链的指定位置

    -D：delete，删除指定链上的指定规则，有两种指定方式（1）指定匹配条件（2）指定规则的编号

    -R：replace，替换指定链上的指定规则

  • 查看

    -L：list，列出指定链上所有规则

    ​ -n：numberic，以数字格式显示地址和端口号，不反解

    ​ -v：verbose，显示详细信息

    ​ --line-numbers：显示规则编号

    ​ -x：exactly：显示计数器计数结果的精确值

  • 目标

    -j TARGET：jump 至指定的 TARGET

    ​ ACCEPT：接受

    ​ REJECT：拒绝

    ​ DROP：丢弃

    ​ RETURN：返回调用链

    ​ REDIRECT：端口重定向

    ​ LOG：记录日志

    ​ MARK：做防火墙标记

    ​ SNAT: 源地址转化

    ​ DNAT：目标地址转换

    ​ MASQUERADE：地址伪装

    ​ ….

    ​ 自定义链：由自定义链上的规则进行匹配检查

  • 基本匹配：

    1. [!] -s，--src，--source IP | Netaddr ：检查报文中的源 IP 地址是否符合此处指明的地址范围
    2. [!] -d，--dst，--destination IP | Netaddr： 检查报文中源 IP 地址是否符合此处指定的地址范围
    3. [!] -p，--protocol {tcp|udp|icmp} : 检查报文中的协议，即 IP 首部中的 protocols 所标识的协议
    4. [!] -i，--in-interface INTERFACE：数据报文的流入接口，仅能用于 PREROUTING,INPUT 及 FORWARD 链上
    5. [!] -o，--out-interface INTERFACE：数据报文的流出接口，仅能用于 FORWARD,OUTPUT 及 POSTROUTING 上
