本文是数据可视化原理与实践系列的第二篇，将介绍G2的基本用法、源码框架和图表绘制基本原理。要理解G2的使用和实现，就必须对图形语法有基本认识，对图形语法的介绍可见本系列的上一篇《数据可视化原理与实践 - 浅谈图形语法》。

1 背景

1.1背景&简介

G2 是由蚂蚁金服 antV 团队开发的一套基于图形语法理论的可视化底层引擎，以数据驱动，提供图形语法与交互语法，具有高度的易用性和扩展性。 null

1.2 为什么要使用G2，与其他图表库相比的优缺点

在图表库的选择中，主要需要平衡“自由度”和“简便性”。本节对比了主流的开源可视化工具G2、ECharts和D3，对比发现，G2的优势在于它的自由度和简便性都在ECharts和D3之间，比ECharts更灵活，比D3学习成本更低，适用于不满足ECharts的封装，但也没有非用D3不可的复杂需求的场景。各图表具体的优劣势如下表所示。

图表库	优点	缺点
G2：由蚂蚁金服 antV 团队开发，有被称为可视化圣经的《The Grammar of Graphics》作理论支撑，将可视化理论与web技术做了非常好的结合。	抽象成本介于D3和ECharts之间：学习成本不会过高，同时比ECharts更灵活；自由度较高：由可视化理论做基础，没有类似 Echarts 的 chart 概念，可用“可视化语法”绘制想要的图表，非常灵活。例如堆积柱形图的坐标系由笛卡尔坐标系改为极坐标系，堆积柱形图就变为了圆环图；代码复用率较高：因其有一套完善的可视化语法，所以团队或公司可根据自己的 UI 需求，用 g2 做底层库，封装自己的 charts 库。	学习成本稍高：比如理解 g2 的绘图原理至少要知道数据可视化的五种“视觉通道”：数据可以映射到 position, size, color, shape, opacity 五个维度等等。
ECharts：由百度团队开发，因其开源免费又容易手上，所以很快流行起来。正如其名 Echarts，亦如其它的 xxCharts 类库一样，该库中封装了绝大多数常规 chart，用户通过配置 options 参数，就可很容易绘制指定图表。	抽象程度很高，上手容易：将一个更底层的库封装成各种图表类型，如barChart、lineChart，能通过参数配置很简便地实现这些已封装图表的绘制；三维效果强大，是唯一支持延迟渲染的图表库。	自由度差：参数配置型语法库的本质是调用现成的绘图函数，只能绘制已封装的图表，几乎没提供视图相关的API，想做出未封装的图表类型非常难；代码复用率低：封装程度已经很高，很难进一步抽象和封装。

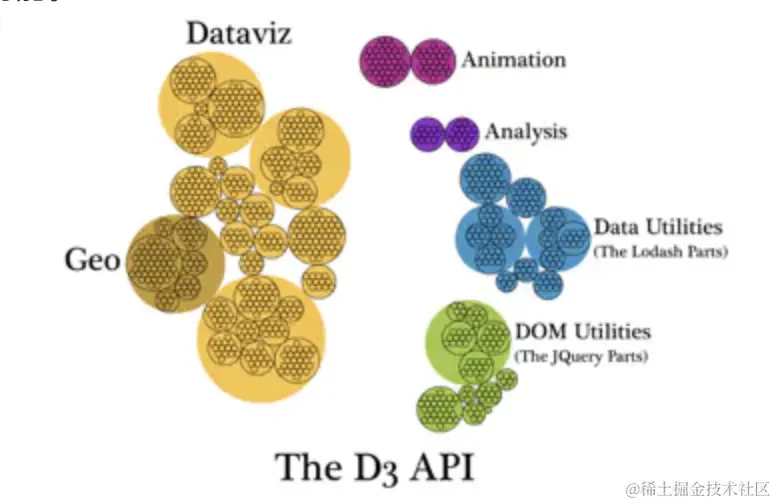

D3：几乎凭 Mike Bostock 一人之力完成，在学术界、专业团队中享有极大声誉。该库更接近底层，与 g2、echarts 不同，d3 能直接操作 svg，所以拥有极大的自由度，几乎可以实现任何 2d 的设计需求。正如其名 Data Driven Documents，其本质是将数据与 DOM 绑定，并将数据映射至 DOM 属性上(这时视觉通道、比例尺转换等理论就可发挥作用)。同时，如下图，d3 长于可视化，而不止于可视化，还提供了数据处理、数据分析、DOM 操作等诸多功能。	功能强大，能满足任何二维可视化需求	过于底层，学习成本过高，对用户的 web 技术、可视化理论、数学逻辑都一定要求。

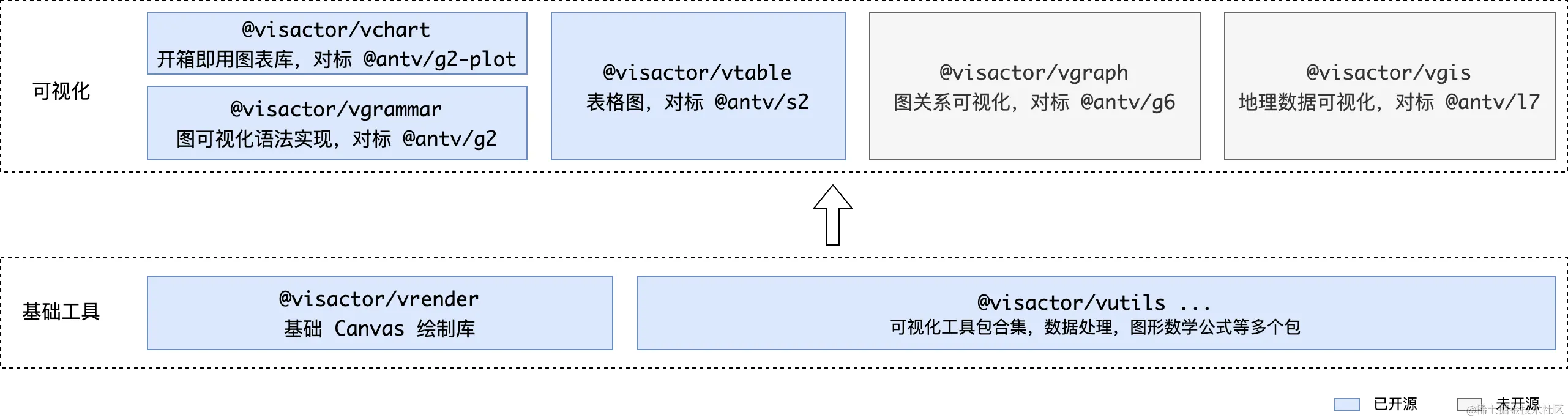

此外，字节最近开源了自研的可视化解决方案VisActor，其产品结构大致如下图，和AntV的产品结构非常类似。其中对标 G2 的是 VGrammar，是基于图形语法的语法引擎。 null

下面从API和图形语法方面简单对比一下VGrammar和G2：

	VGrammar	G2
API	同时提供spec形式和函数式的API	主要是函数式API，5.0才提供实验性的spec API
图形语法	- 一切皆图元：G2中几何图形Geometry、图形组件Axis等都变成图元 - 图表是由不同语法元素组成的，包括信号量、数据、映射、坐标系和图元 - 允许语法元素相互引用 - 提供内置的数据处理能力 - 提供实现特殊图表（旭日图、桑基图、词云等）的扩展包 - ... 目前看起来允许语法元素相互引用似乎会比G2更加灵活，但是VGrammar还非常新，它的优劣可能只有在实践中才能深入了解。	基于The Grammar of Graphics。所构建出的图表是由一系列独立的图形语法元素组合而成的，包括数据、图形属性、几何标记、度量、坐标系、可视化组件、分面等。即：一张图表就是从数据到几何标记对象的图形属性的一个映射，此外图形中还可能包含数据的统计变换，最后绘制在某个特定的坐标系中。

2 基本使用

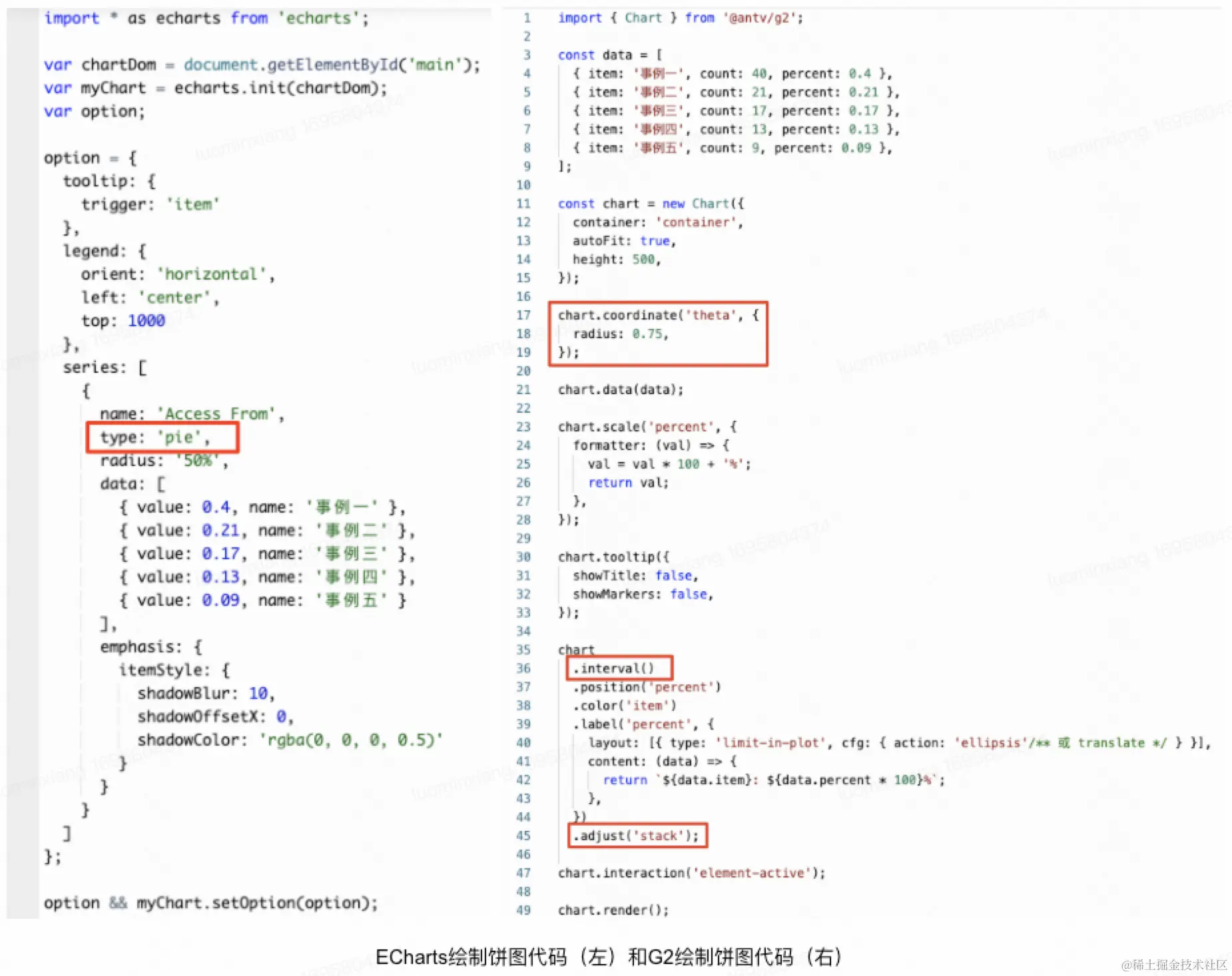

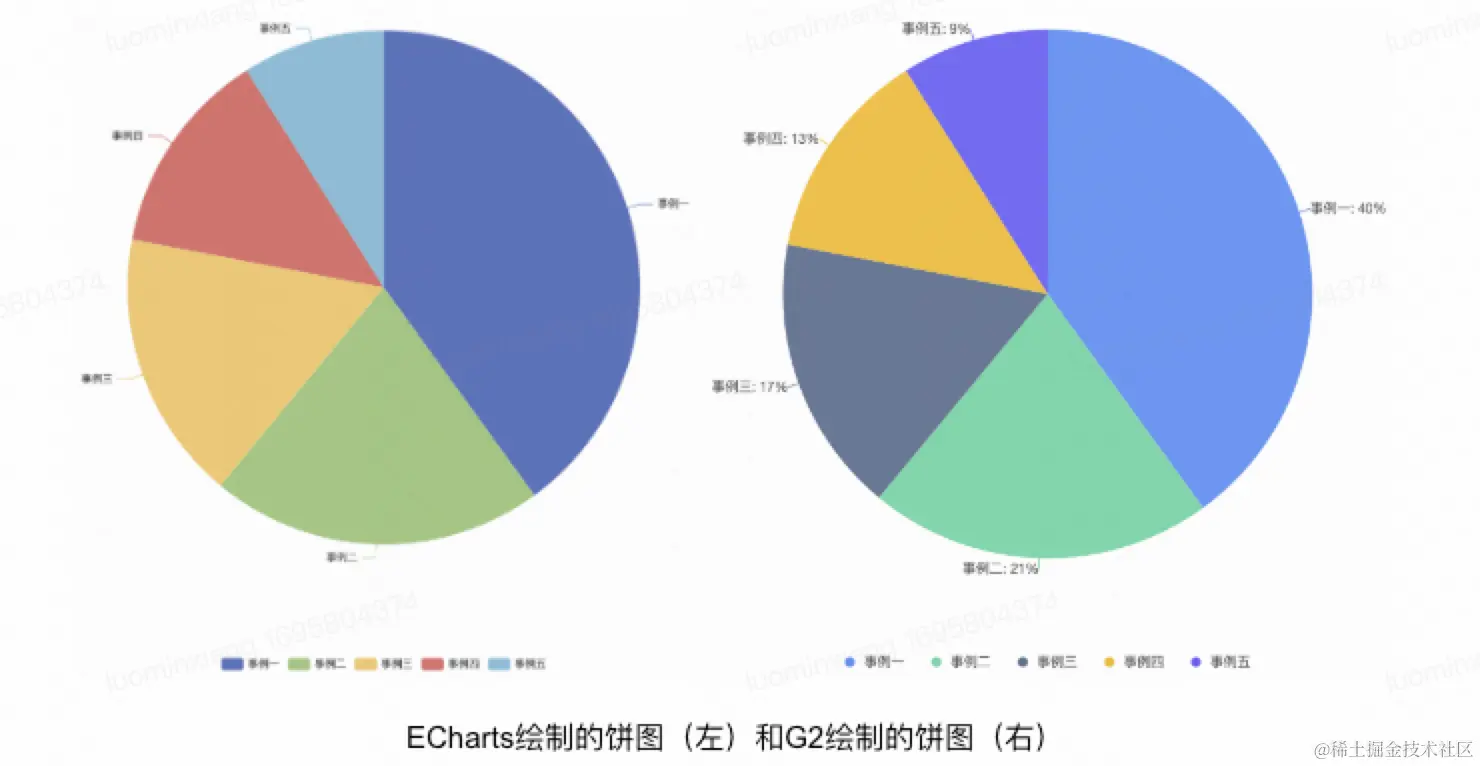

下面是ECharts和G2绘制饼图的代码，其中红框框出的部分决定了这个图是个饼图，而不是其他图形（折线图、柱图、点图……）。可以看出，G2要比ECharts难理解得多：

为啥饼图要设置坐标系？
interval是啥？
adjust('stack')是堆叠吗？为啥饼图要设置堆叠？
position是啥配置？
为啥color设置要传入字段名item？
...

要理解G2的使用，就必须对图形语法有基本认识。对图形语法的介绍可见本系列的上一篇《数据可视化原理与实践 - 浅谈图形语法》。

3 G2 4.0 源码整体框架和绘制流程

3.1 G2 4.0源码整体框架解读

3.1.1 目录结构

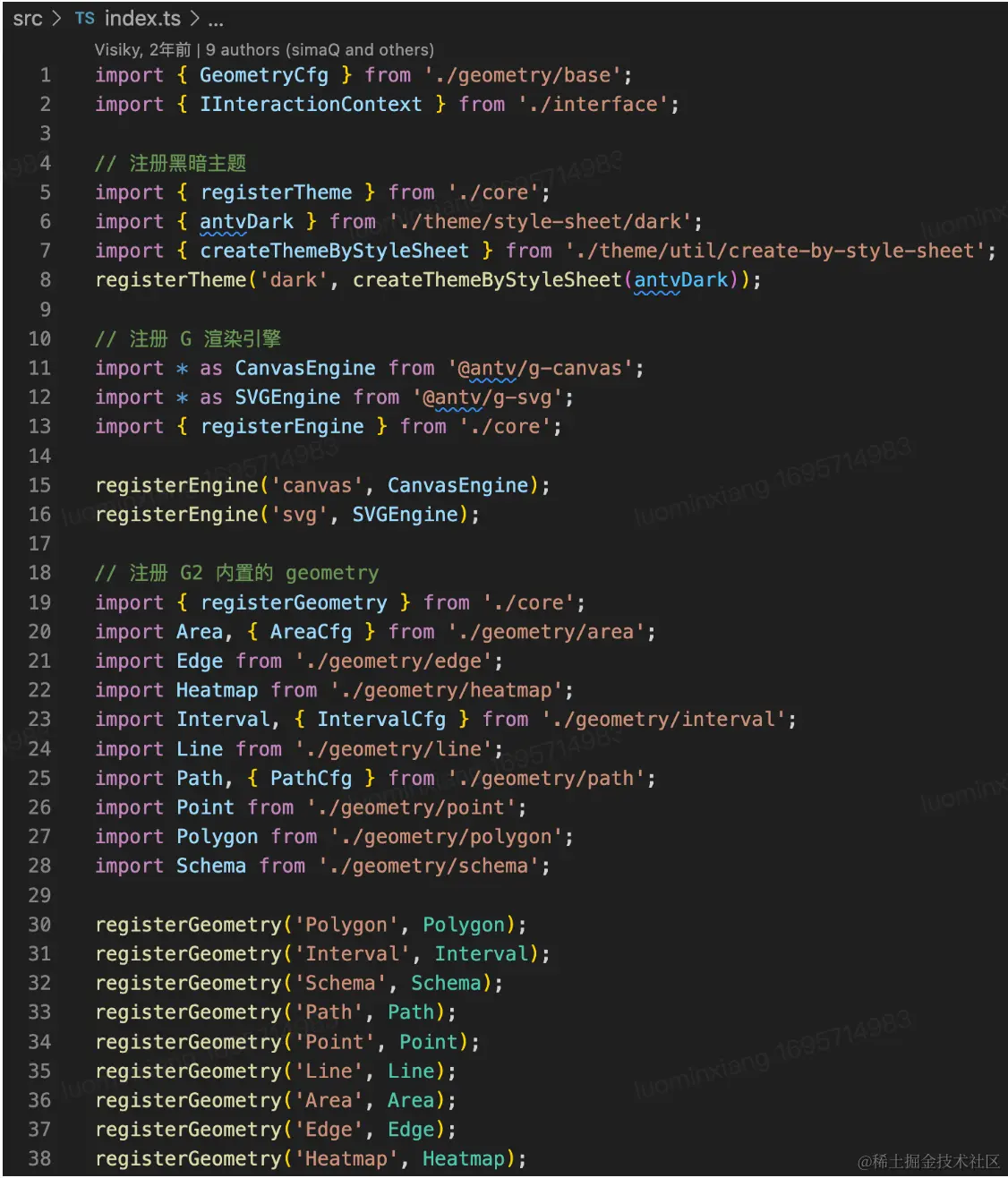

G2项目的入口文件是index.ts，使用各种注册函数注册了主题、渲染引擎、内置几何图形、内置label、内置布局函数、动画执行函数、内置Facet、内置Component、交互动作、交互行为。

file

G2的src文件夹下分了9个文件夹，各文件夹的基本说明如下表。

文件夹	说明
chart	容器（Chart、View）和图形组件（Axis、Legend、Tooltip...）
geometry	几何图形（Interval、Line、Area...）、几何图形中的图形元素Element（用于绘制、更新、管理和销毁Shape）、各shape的定义（包括绘制函数、计算关键点函数等）、几何图形标签管理类（通过label()设置）
component	几何图形标签的渲染器Labels
interaction	交互类Interaction、支持语法的交互类GrammarInteraction、交互的上下文类Context、各交互Action类
animate	执行各种动画的工具函数，涉及对底层渲染引擎g-base的引用
facet	各分面类
engine	渲染引擎的注册和获取类
theme	样式表和主题创建的工具函数
util	其他工具函数

3.1.2 G2核心类的关系和作用

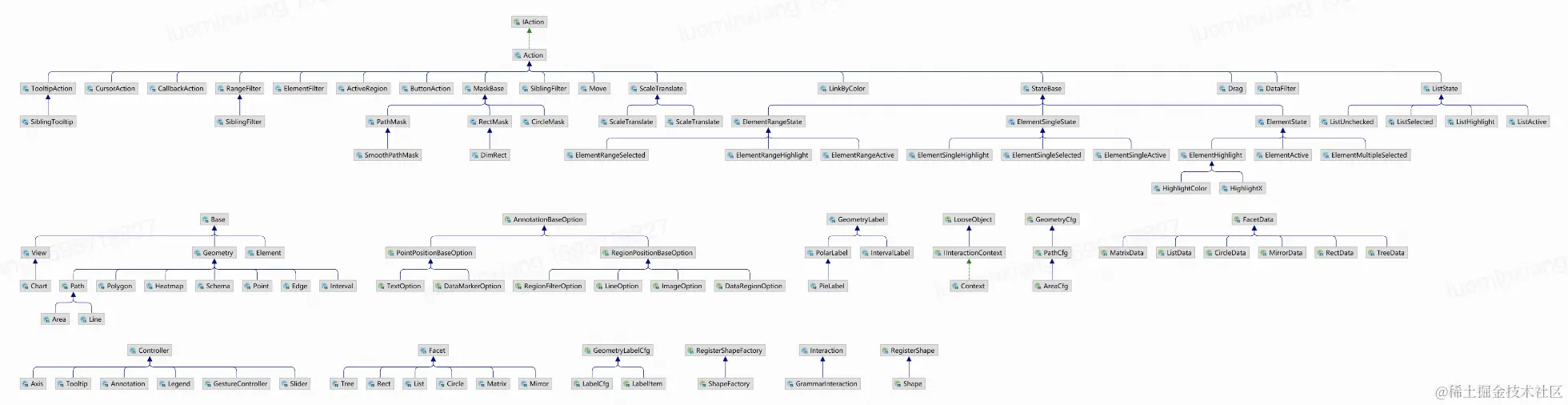

G2的核心类包括Chart、View、Geometry、Controller、Interaction、Action、Facet。类图如下。下面的类图只给出了G2内部有关联的类之间的关系，略去了和别的类无关的类，以及来自第三方的类。如几何图形的图形属性（position、color、size、shape等）都来自第三方库@antv/attr；坐标系Coordinate类来自@antv/coord；度量Scale来自@antv/scale。

file

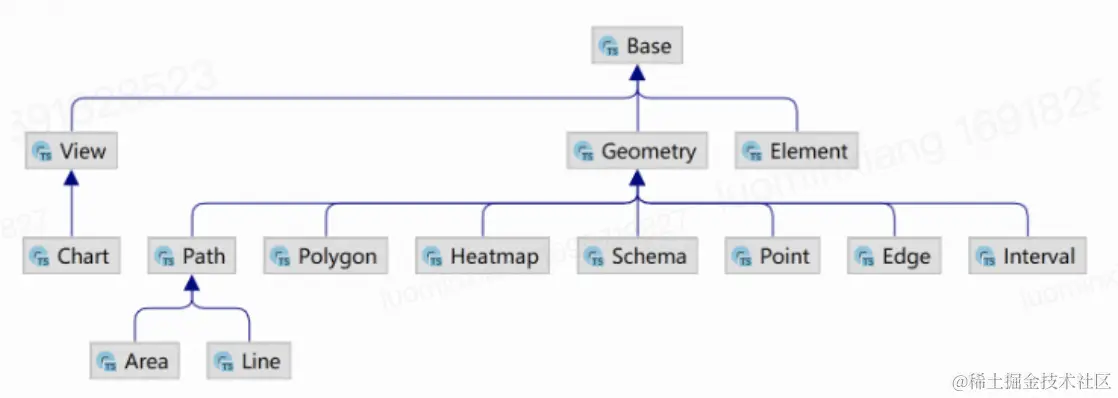

其中最关键的是继承自Base的这几个类：View、Geometry、Chart。Chart是整个绘图流程的入口类，用于提供创建 canvas、自适应图表大小等能力，是便于开发者使用的类。Chart的提供的能力主要是通过它继承的类View实现的。View 是用来组装数据，Component，Geometry 的容器，一个 View 可以包含有多个子 View，以将一个画布按照不同的布局划分多个不同区域（分面），或叠加多个不同数据源的View来实现多数据源、多图层的图表。每一个 View 拥有自己独立的数据源、坐标系、几何标记、Tooltip 以及图例。Geometry是几何标记基类，主要负责数据到图形属性的映射以及绘制逻辑。

file

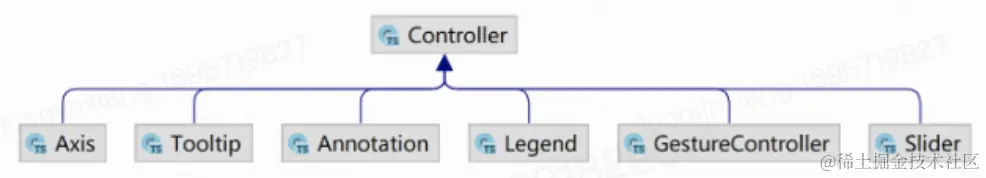

Controller是图形组件基类，继承自Controller的各子类用于维护对应图形组件的初始化、布局、渲染、更新、清除和销毁等操作。

file

在调用view的interaction函数设置交互时，会创建GrammarInteraction实例，用于控制交互上下文、Action、交互是否允许执行、交互事件监听和具体执行。

3.2 一个饼图的绘制流程

本节将以绘制一个饼图为例，介绍G2的图表绘制流程和图形语法在G2中的实现。

file

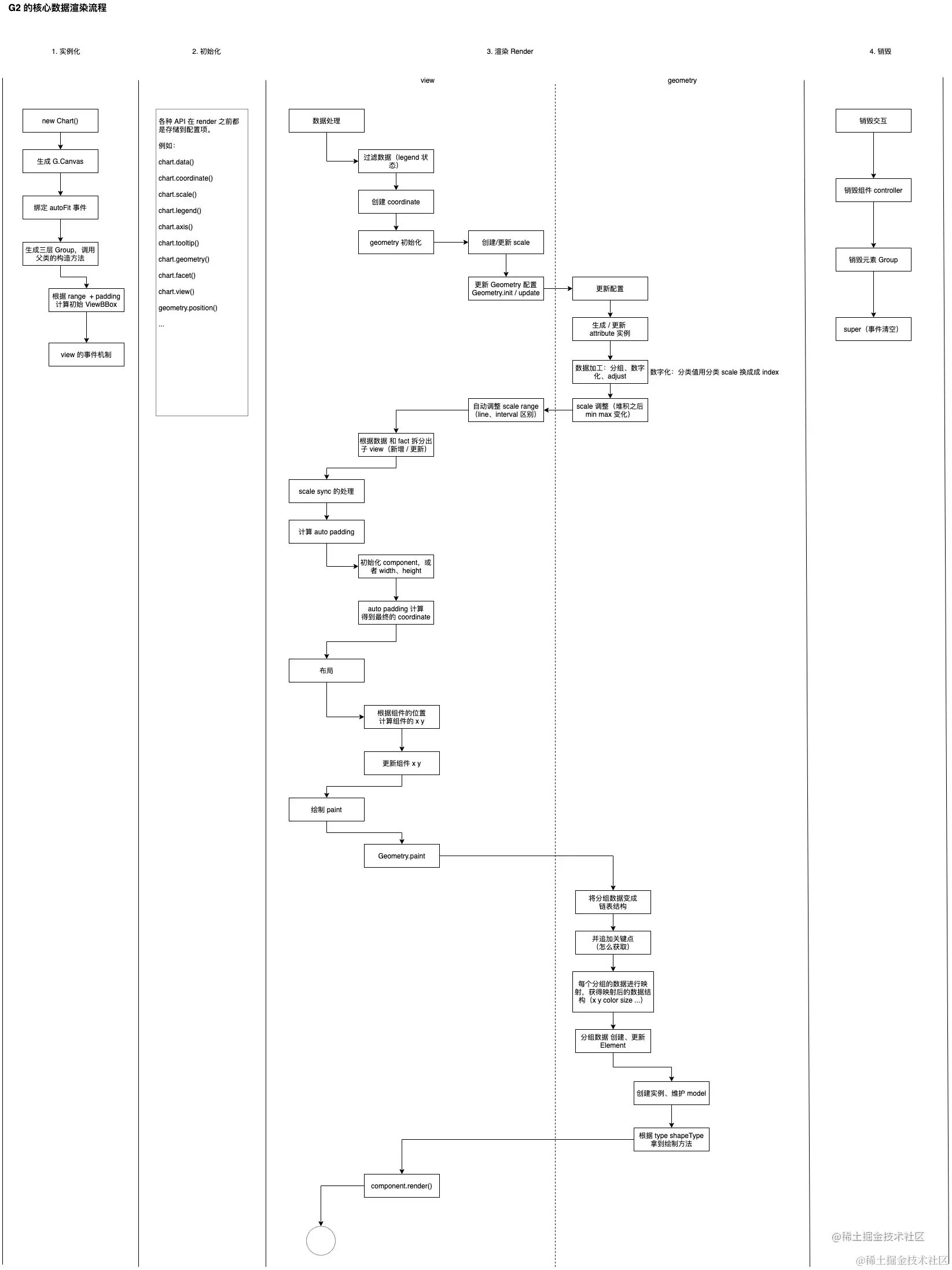

下图给出了简化版的G2渲染流程，即核心类 View（视图）的数据处理、映射、渲染的流程。View 包含有几个子信息：

包含子 View
包含几何图形 geometry（折、柱、点等等）
包含图形组件 component（图例、坐标轴、缩略轴等）所以不难得知，本质是使用 view 作为容器组织的树形结构，其渲染也是直接是一个大的递归逻辑。分成几个阶段：
实例化
初始化
渲染
销毁

接下来几个小节将分别介绍实例化、初始化和渲染过程。

null

3.2.1 实例化

import { Chart } from '@antv/g2';
const chart = new Chart({
  container: "container",
  autoFit: true,
  height: 500,
});

Chart 是 G2 暴露的最重要的入口 API，用来创建一个图表实例。他继承自 View 容器，所以他特有的逻辑主要有以下3点：

创建 G.Canvas 画布
绑定事件，处理 autoFit 参数（图表自动适配 DOM 容器的大小）
生成三层 G.Group 然后走 View 的构造函数逻辑

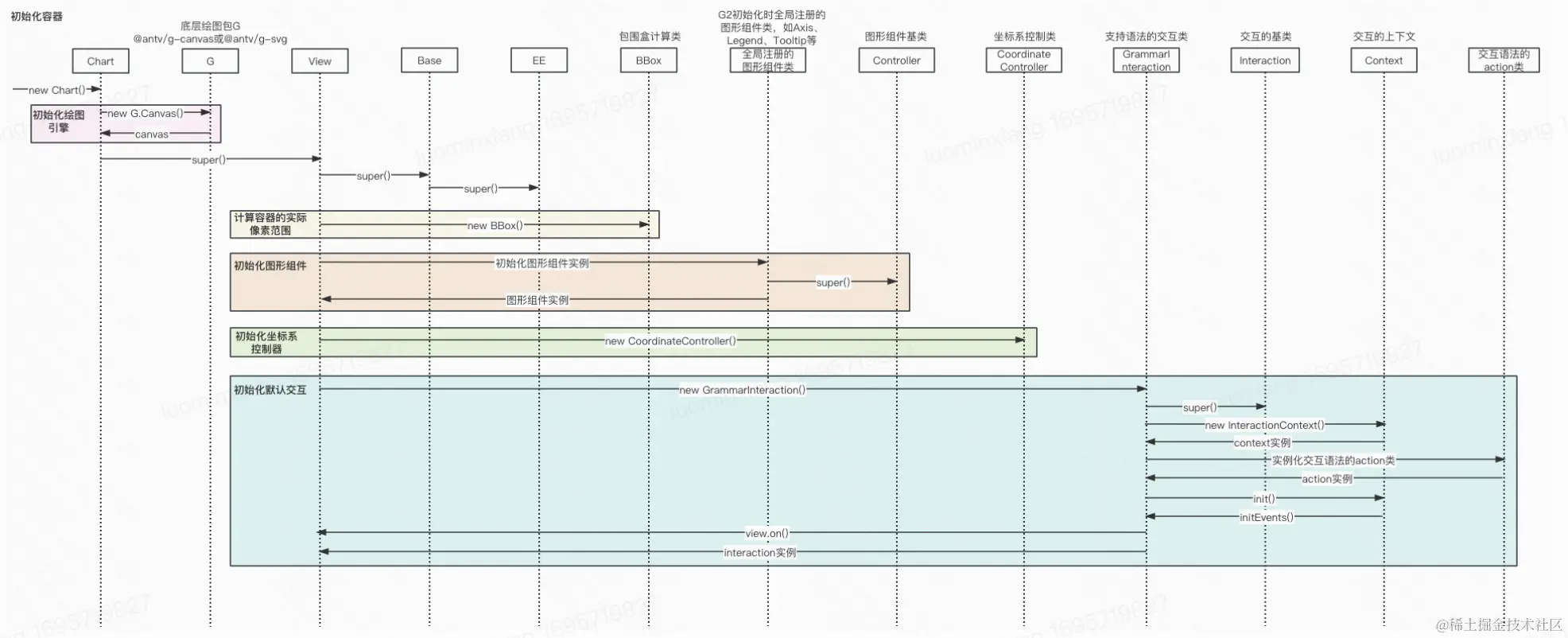

初始化Chart实例的类间交互如图所示，基本是在使用传入的配置项实例化需要的类。

3.2.2 初始化

实例化Chart类之后，到调用Chart对象的render方法之间，都是在设置配置项并存储起来。可设置的配置项包括但不限于：

数据
坐标系
scale 数据列定义
组件配置
图形配置
图形映射配置
分面
...

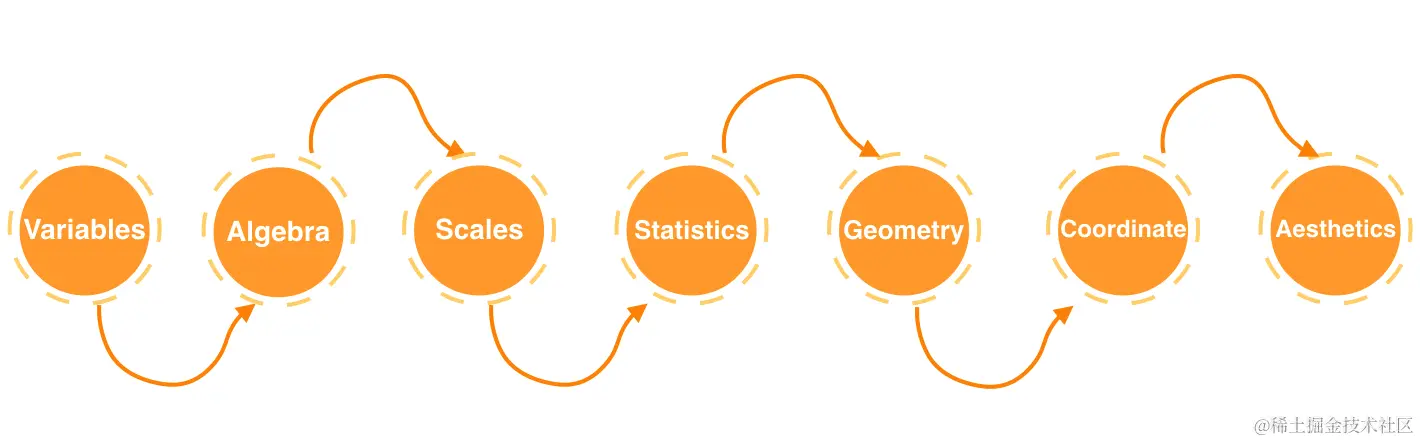

从代码中已经可以将G2的API和图形语法大致对应。图形语法强调必须遵守流程图的顺序（变量 -> 代数 -> 度量 -> 统计 -> 图形 -> 坐标系 -> 美学属性），但是G2的API调用完全不要求顺序，只要在render前调用即可。因为G2的API调用只是对内部对象的属性进行设置，真正的计算流程是在render函数中完成的。即使在render流程中，也只是进行数据处理、计算出绘制所需的数据，这些数据会被用于实例化和配置底层渲染引擎G中的对象，真正的绘制是这些底层对象使用算出的数据调用更底层的库（d3）完成的。

const data = [
  { item: "事例一", count: 40, percent: 0.4 },
  { item: "事例二", count: 21, percent: 0.21 },
  { item: "事例三", count: 17, percent: 0.17 },
  { item: "事例四", count: 13, percent: 0.13 },
  { item: "事例五", count: 9, percent: 0.09 },
];

// DATA：设置数据
chart.data(data);

// ELEMENT：设置几何图形，并将数据映射到视觉通道position、color上
chart
  .interval()
  // 将字段percent映射到视觉通道position上
  .position("percent")
  // 将字段item映射到视觉通道color上
  .color("item")
	// GUIDE：设置标记
  .label("percent", {
    layout: [
      {
        type: "limit-in-plot",
        cfg: { action: "ellipsis" /** 或 translate */ },
      },
    ],
    content: (data) => {
      return `${data.item}: ${data.percent * 100}%`;
    },
  })
  // ELEMENT：设置堆叠的数据调整
  .adjust("stack");

// COORD：设置坐标系
chart.coordinate("theta", {
  radius: 0.75,
});

// GUIDE：设置图形组件tooltip
chart.tooltip({
  showTitle: false,
  showMarkers: false,
});

// GUIDE：设置数据中字段在坐标轴的显示格式
chart.scale("percent", {
  formatter: (val) => {
    val = val * 100 + "%";
    return val;
  },
});

// 设置交互
chart.interaction("element-active");

3.2.2.1 创建变量+应用代数+计算统计值

代码中给出的数据data已经是图形语法中计算统计值之后的结果了，因此在实现中跳过这些数据处理步骤（G2也是支持这些数据处理逻辑的，详见DataSet），直接调用chart.data()存储已处理好的图表数据。

const data = [
  { item: "事例一", count: 40, percent: 0.4 },
  { item: "事例二", count: 21, percent: 0.21 },
  { item: "事例三", count: 17, percent: 0.17 },
  { item: "事例四", count: 13, percent: 0.13 },
  { item: "事例五", count: 9, percent: 0.09 },
];

// DATA：设置数据
chart.data(data);

3.2.2.2 构造几何图形+计算美学属性

调用chart.interval()，设置几何图形为区间图。继续链式调用position('percent')将数据中的percent字段映射到图形属性position的x轴上，链式调用color('item')将数据中的item字段映射到图形属性color上。这样设置后，区间图的位置属性将由percent的值决定，颜色将由item的值决定。

// ELEMENT：设置几何图形，并将数据映射到视觉通道position、color上
chart
  .interval()
  // 将字段percent映射到视觉通道position上
  .position("percent") // 1*percent
  // 将字段item映射到视觉通道color上
  .color("item")
	// GUIDE：设置标记
  .label("percent", {
    layout: [
      {
        type: "limit-in-plot",
        cfg: { action: "ellipsis" /** 或 translate */ },
      },
    ],
    content: (data) => {
      return `${data.item}: ${data.percent * 100}%`;
    },
  })
  // COORD：设置堆叠的数据调整
  .adjust("stack");

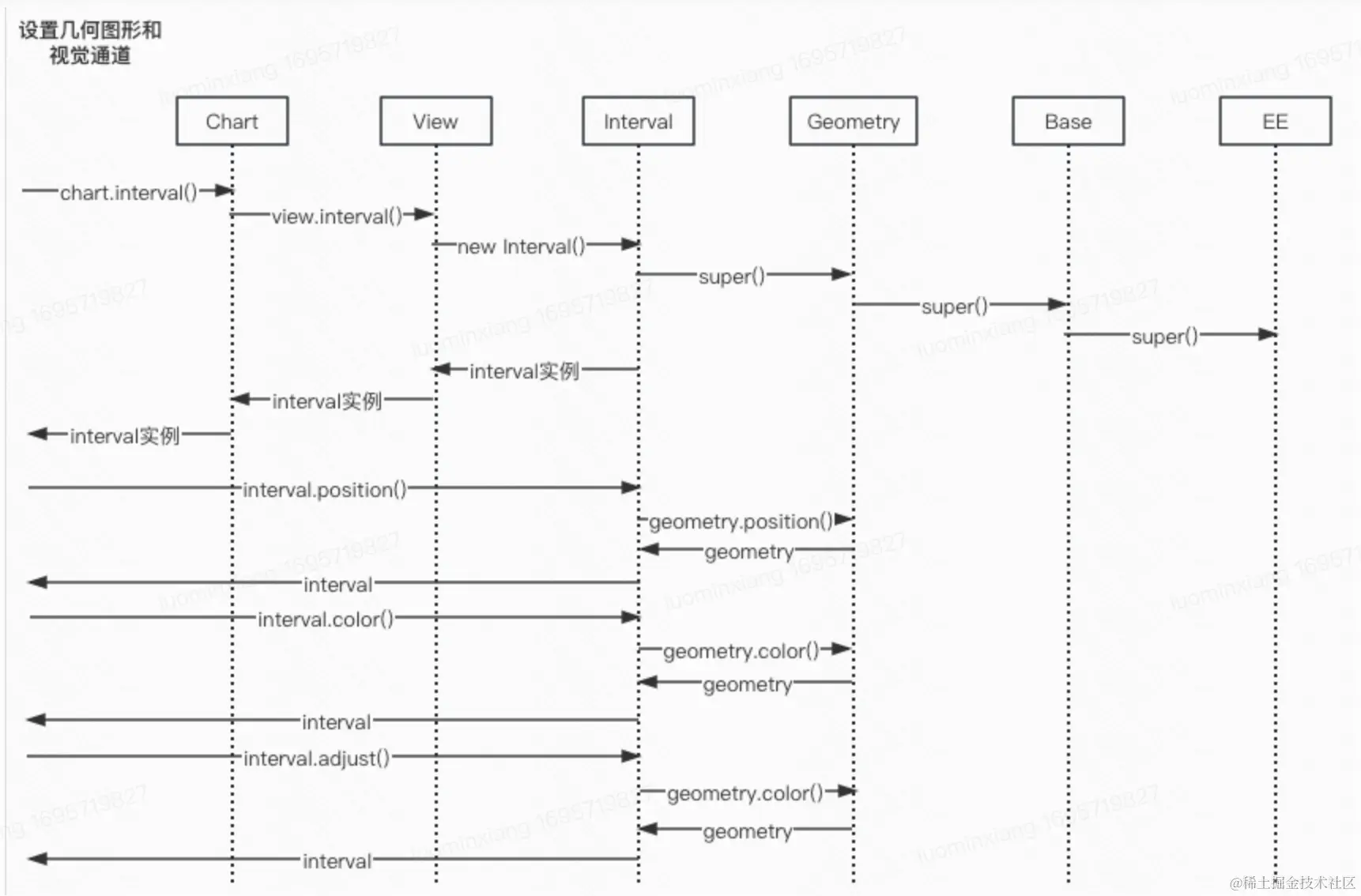

设置几何图形和视觉通道映射的时序图如下图所示。这一过程也是一些实例化和属性设置。 file

3.2.2.3 应用坐标

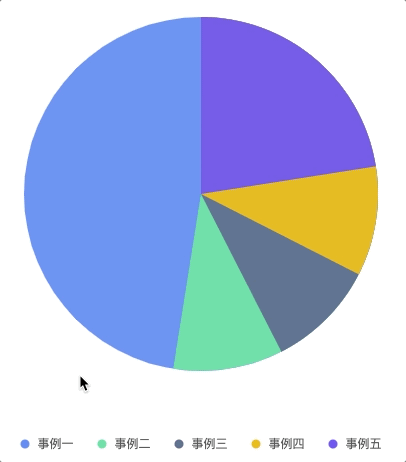

调用chart.coordinate('theta')设置坐标系为theta。theta是一种特殊的极坐标系，半径长度固定，仅仅将数据映射到角度。仅仅设置坐标系为theta的话，饼图的每一份会重叠，值最大的占整个饼，其他值占的角度根据占最大值的比例决定。如下图所示，事例一的percent值最大（0.4），所以蓝色会占整个饼，事例二的percent为0.21，占0.4的52.5%，所以绿色扇形的角度为189度，且会叠在蓝色上，遮住一部分蓝色饼，其他事例以此类推。

null

为了实现饼图的效果，还需要对图形应用堆叠效果。G2的堆叠效果是调用几何图形的数据调整函数adjust实现的。

chart
  .interval()
  // COORD：设置堆叠的数据调整
  .adjust("stack");

// COORD：设置坐标系
chart.coordinate("theta", {
  radius: 0.75,
});

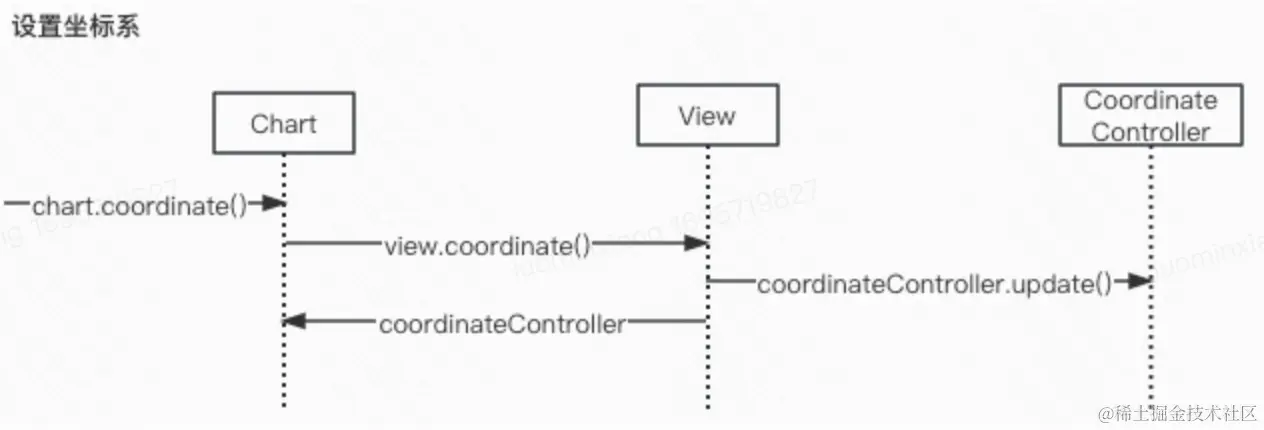

设置坐标系的时序图如下图所示，也是实例化+设置属性。

file

3.2.2.4 设置图形组件+设置交互

这一系列设置没有在图形语法中详细定义，在G2的实现也较为分散，本次不详细介绍。

3.2.3 渲染

// 渲染
chart.render();

在设置了各项配置之后，最后在 render 的时候，会消费这些配置，然后去生成衍生数据、数据映射、绘制图形组件、G 渲染。图形语法仅仅是将数据处理成图表，并不关注渲染的细节，渲染是通过将图表输入到渲染器实现的。G2也同理，将数据处理成图表后，会调用底层渲染引擎G进行绘制。 View 包含有子 View，然后无限嵌套的树形结构，所以渲染逻辑是一个递归的渲染过程，这其中的逻辑主要分成为几个阶段：

数据处理阶段
计算auto padding
布局
渲染绘制

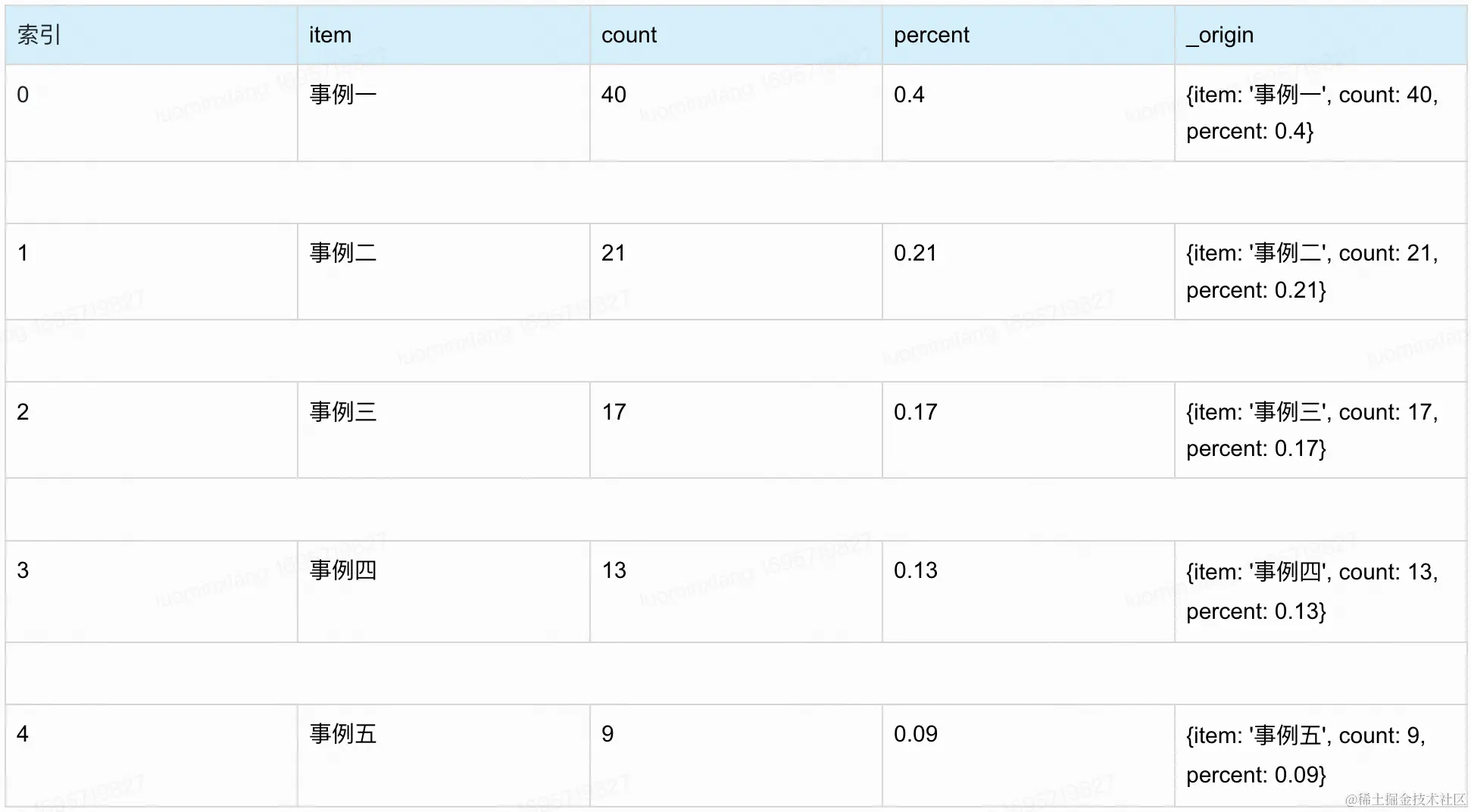

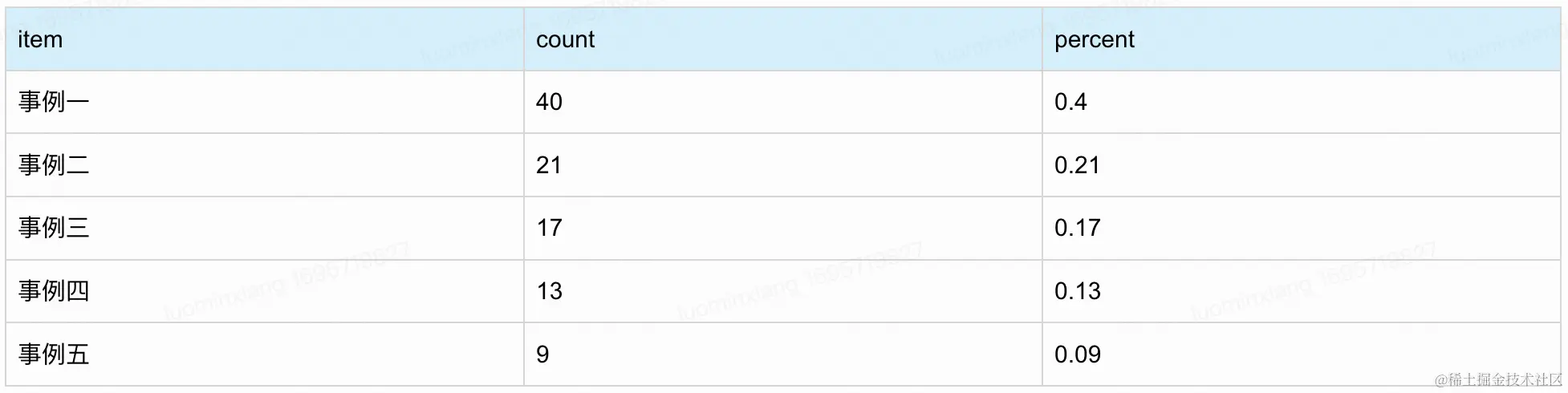

本示例中绘制饼图的输入数据如下表，后续将以这个数据为例展示对数据的处理。

file

3.2.3.1 数据处理（应用度量+构造几何图形-堆叠）

数据处理，主要是将初始化过程中的配置项，进行处理，产生一些衍生数据，用于做渲染。主要包含：

过滤数据（如过滤出选中legend的数据）

file

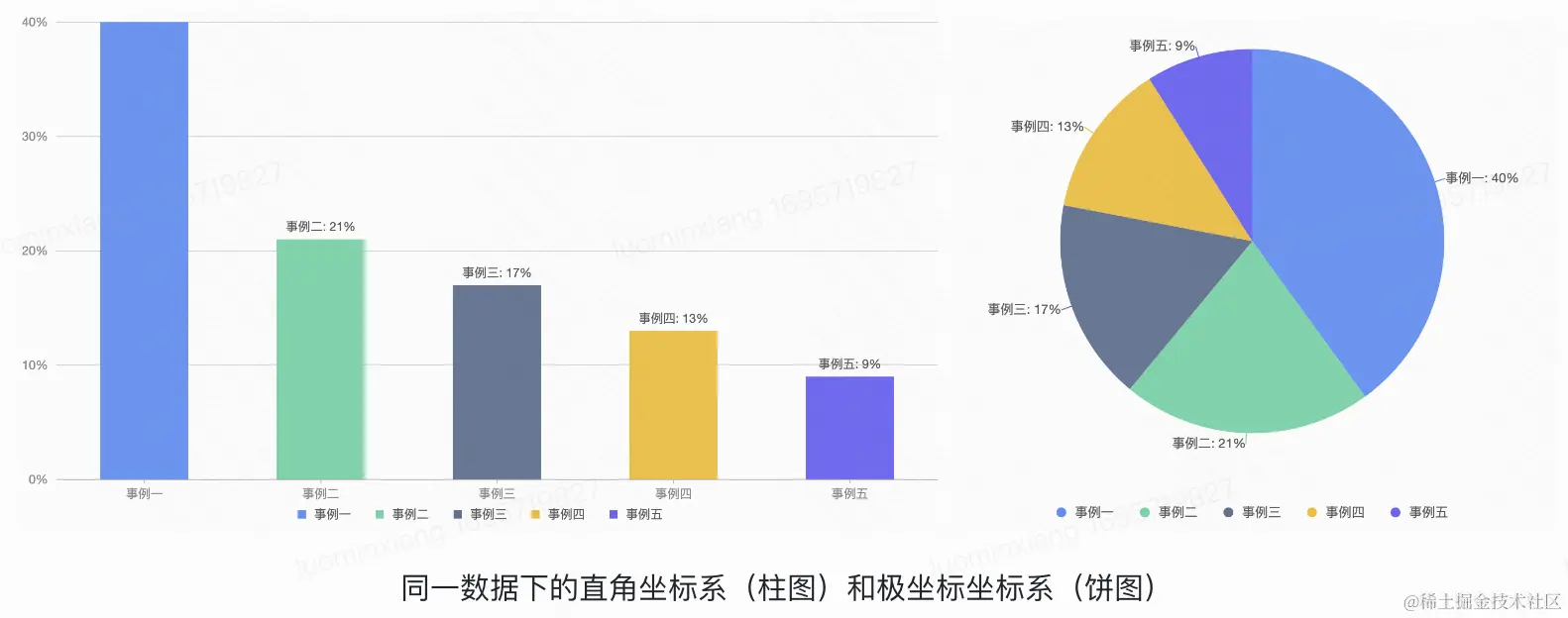

创建Coordinate实例：不同的坐标系会将一个相对坐标映射到不同的像素点上，从而实现图形的变化。比如从图形语法中我们可以了解到，柱图和饼图其实就是一个图形经过坐标系变化而来的。后续所有的数据转换，渲染，都会用到 coordinate，所以需要先创建好实例。

// 0 ~ 1 的相对坐标点位置
const point = { x: 0.1, y: 0.8 };
// 实际像素坐标
const pointPixel = coordinate.convent(point);

file

初始化Geometry Geometry是G2中非常重要的类，承载几乎所有数据处理过程，是图形语法理论的实现方。初始化主要包括：

根据字段配置，生成 scale 信息
数据加工

a. 分组：根据分组字段（color、shape、size）将数据分组，每个分组的数据组成一簇。一组可能对应多条数据，但是本示例中的每条数据item都不一样，所以一组只有一条数据。分组数据会被转换为二维数组，第一维是组，第二维是组里的数据。分组后会保存原始数据，方便后期 tooltip 取对应的数据进行展示。分组+保存原始数据后的数据结构如图所示。 b. 数字化：使用 scale 将位置相关的分类数据数字化，便于后续经过 coordinate 获取数据的实际画布坐标。数字化逻辑很简单，就是使用 index 作为分类信息的数据。比如柱状图中分类字段 item （值为 ['事例一', '事例二', '事例三', '事例四', '事例五']）被映射到 x 轴，与位置相关，因此在这一步，item 的值就会被数字化为 [0, 1, 2, 3, 4]（将每个值替换为其索引）。但是饼图中分类字段 item 被没有被映射到位置 position 上，就不会被数字化。

c. 调整：调整堆积图的数据。堆叠处理后的数据如下。映射到位置的 percent 会被转换为堆叠的区间。 d. scale 调整：对于堆积图，调整 scale 的 min max；对于线图、柱图修改 range 范围。如本示例中，y 轴原数据（0.4, 0.21, 0.17, 0.13, 0.09）的最小值为 0.09，最大值是 0.4；堆叠之后 y 轴数据的最小值为 0，最大值为 1。
facet 分面处理：这是高级功能。根据 facet 配置 + 数据，生成子 view，以及他们的位置。本示例不涉及分面，这里就不具体说明。

3.2.3.2 计算 auto padding

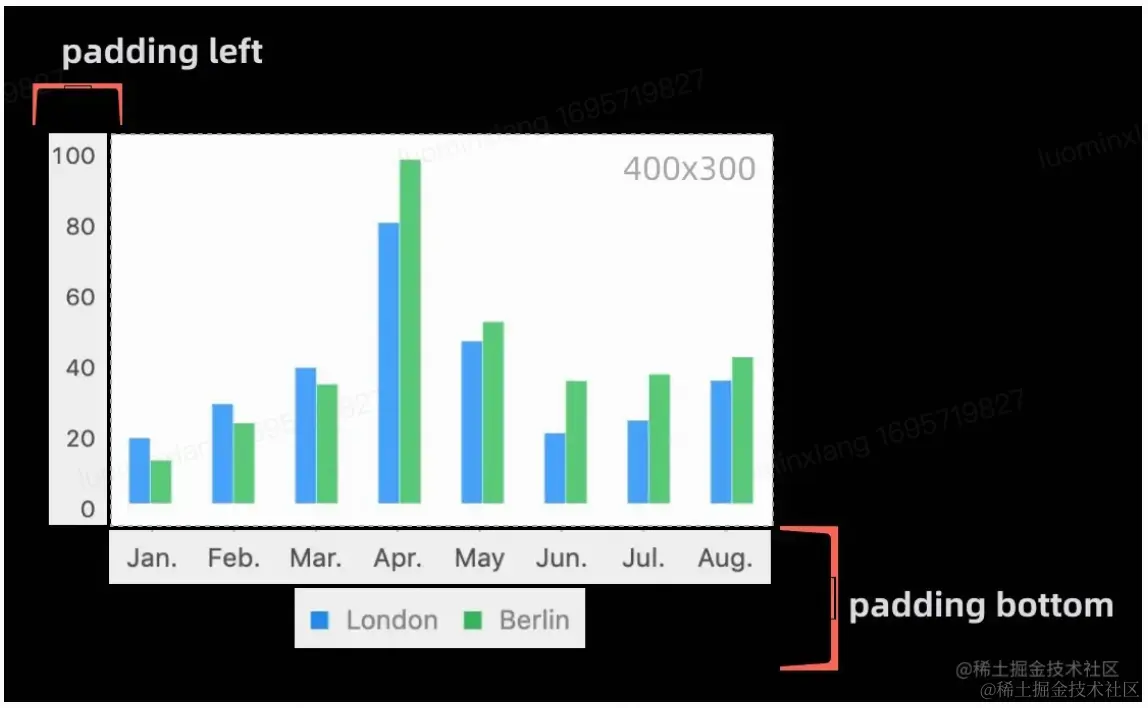

padding 的含义是：图形区域上右下左的间距，这个间距是保留给图形组件使用的。

file

在 G2 中，padding 可以是一个用户指定的固定值，也可以是自适应（auto）的。对于 auto，auto padding 的逻辑就是将 auto 转换成确定的数值。具体来说，就是根据 axis、legend、slider 等组件的方位，以及他们的 width height，最终计算出实际的 padding 值。算出 padding 之后，就可以使用画布的宽高 - padding 更新坐标系的宽高了。

// auto padding --------->  [16, 16, 16, 16]

3.2.3.3 布局

算出 padding，更新了坐标系的宽高后，需要根据组件（axis、legend、slider）的 position（上右下左），来计算组件具体的 x y。这一步后，会得到组件的 x y width height，就可以进行绘制了。

3.2.3.4 渲染绘制

渲染分为图形的渲染和组件的渲染。

Geometry 渲染 主要渲染逻辑在 shapeFactory 中。不同的图形有不同的 shapeFactory，每个 shapeFactory 都有自己的渲染方法（转化成 G 的 shape），是在index.ts中引入内置shape的时候注册进来的。

file

Geometry的渲染主要分成为5步：

分组数据变成单向链表，这样数据之间就能互相索引了。在数据结构中，每条数据以 nextPoints 记录下一条数据的关键点，来实现链接。

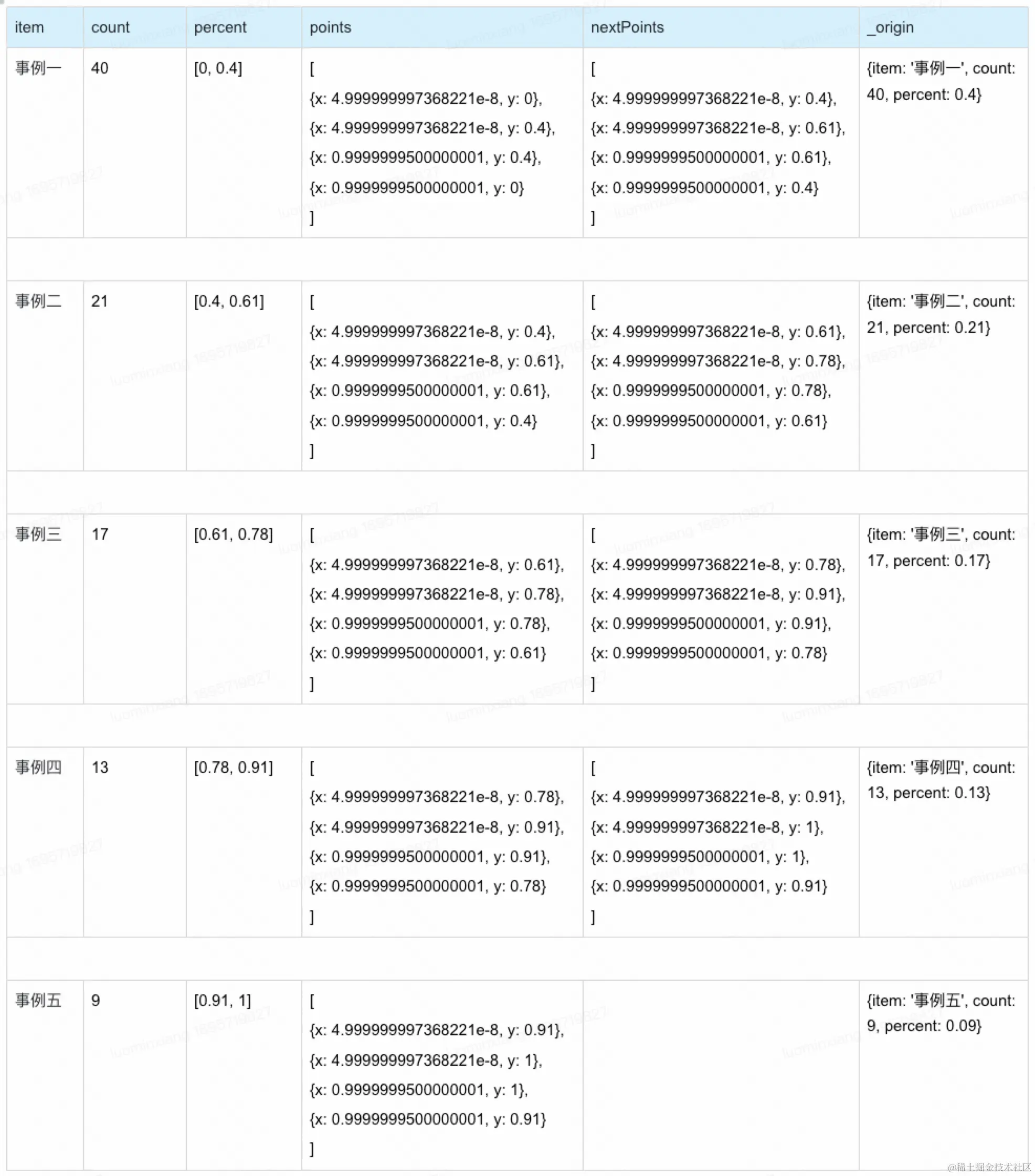

计算关键点，由 shapeFactory 的 getPoints 实现。链接且计算关键点后的数据如下。

file

映射到图形空间：将图形属性转换为映射后的数据。如 x y 就映射为 0 ~ 1 的位置，color 就映射为具体的颜色。

file

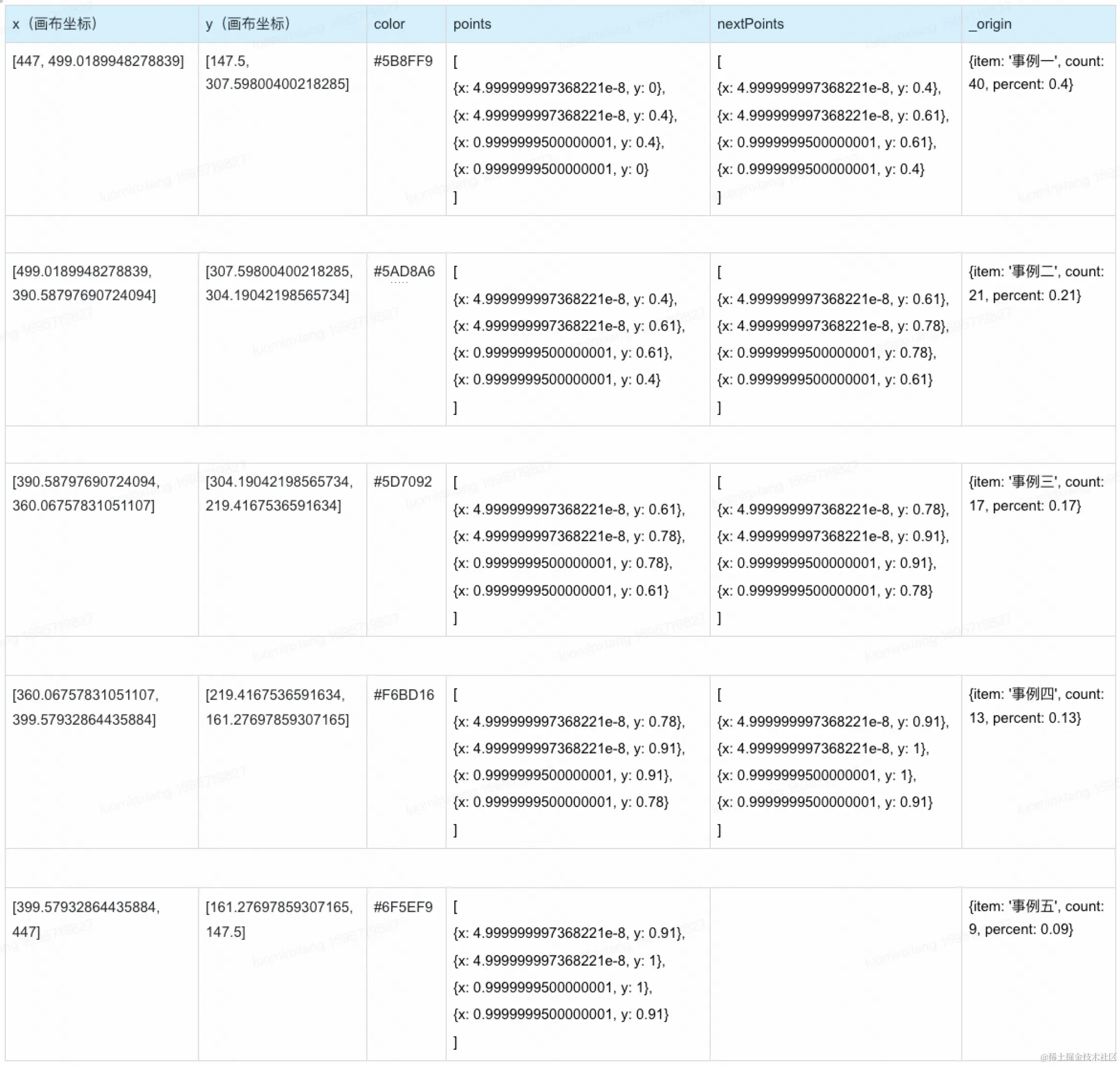

调用Coordinate.convert将归一化坐标转换为画布坐标：

file

每个分组数据，创建一个 Element 实例，这个实例会管理自己的数据 model，然后会根据 shape 获取对应的 shapeFactory 去绘制。绘图使用的是绘图数据，就是在上一步数据上加上填充色、透明度、形状、大小等样式信息。

Component 渲染
- Axis：根据字段对应 scale + 设置的 axisCfg，去生成 G 的结构；
- Legend：根据 legendCfg 去绘制 marker + text
- Tooltip：使用 HTML 绘制
- ...

4 注册机制（值得借鉴的实现）

G2中存在大量注册函数，来实现独立、可插拔的逻辑。如G2中的几何图形设置函数（如chart.interval()），仅在G2初始化时才会动态注册到容器View上。比起将几何图形设置写死在View上，这种结构的好处是将几何图形的管理与容器逻辑解耦，增加或删除某个几何图形都不必修改View代码。具体实现的关键代码如下：

// 1. G2内部：调用registerGeometry注册内置的几何图形，将对应设置方法挂在View上
// index.ts
import { registerGeometry } from './core';
registerGeometry('Polygon', Polygon);
registerGeometry('Interval', Interval);
registerGeometry('Schema', Schema);
registerGeometry('Path', Path);
registerGeometry('Point', Point);
registerGeometry('Line', Line);
registerGeometry('Area', Area);
registerGeometry('Edge', Edge);
registerGeometry('Heatmap', Heatmap);

// view.ts
/**
 * 注册 geometry 组件
 * @param name
 * @param Ctor
 * @returns Geometry
 */
export function registerGeometry(name: string, Ctor: any) {
  // 语法糖，在 view API 上增加原型方法
  View.prototype[name.toLowerCase()] = function (cfg: any = {}) {
    const props = {
      /** 图形容器 */
      container: this.middleGroup.addGroup(),
      labelsContainer: this.foregroundGroup.addGroup(),
      ...cfg,
    };

    const geometry = new Ctor(props);
    this.geometries.push(geometry);

    return geometry;
  };
}

// 2. G2使用者：调用几何图形设置方法时，调用上述过程中挂在View上的对应方法，实例化对应的几何图形
// App.vue
const chart = new Chart({
  container: "container",
  autoFit: true,
  height: 500,
});
chart.interval()
