FreeSWITCH H264

FreeSWITCH默认支持H263 H264 VP8 VP9等视频编码，这里先只讨论H264。

mod_av和mod_openh264都支持H264编解码，这里只介绍mod_av。mod_av借助FFmpeg的强大功能不仅实现了视频编解码（avcodec），同时也实现文件接口（avformat）支持视频播放及录制。

需要说明的是最新的Freeswitch master或v1.10.10已经支持FFmpeg 5.1，支持avcodec_send_frame avcodec_receive_packet等编解码接口。

除了需要加载codec模块，还需要修改sip profile增加相关的codec，参见inbound-codec-prefs outbound-codec-prefs。

FreeSWITCH H264部分细节

呼叫时也可以设置absolute_codec_string这样按照指定的编码呼叫。

通过设置rtp_force_video_fmtp这个通道可以影响H264的部分编码参数及打包方式。其中profile-level-id由3部分组成profile_idc profile_iop level_idc（如何解析自己搜索一下），其中profile_idc对应H264 profile是BP MP还是HP；level_idc对应编码的level 3.0还是4.0等，不同的分辨率一般对应不同的level，比如720P用3，1080P的用4，当然都用3也没有问题。

packetization-mode表示打包模式，取值0 1 2，常见的就0或者1。从下面列表里不同打包模式支持的类型来看，0 1模式主要区别是FU-A，可以这样理解：单一nalu不超过MTU不用分包，否则需要分包成FU-A。STAP-A常用在SPS和PPS组合成一个包。

mode                 0                 1                2
Payload Packet    Single NAL    Non-Interleaved    Interleaved
Type    Type      Unit Mode           Mode             Mode
-------------------------------------------------------------
0      reserved      ig               ig               ig
1-23   NAL unit     yes              yes               no
24     STAP-A        no              yes               no
25     STAP-B        no               no              yes
26     MTAP16        no               no              yes
27     MTAP24        no               no              yes
28     FU-A          no              yes              yes
29     FU-B          no               no              yes
30-31  reserved      ig               ig               ig

fmtp举例如下：

rtp_force_video_fmtp=profile-level-id=42801F;packetization-mode=1

上面的这些参数都可以通过修改av.conf来控制，配置项比较多，这里不一一说明，可以同时参考FFmpeg来看。

需要说明的是FreeSWITCH还没有解析fmtp，但是你可以外呼时指定fmtp防止某些场景视频协商失败，比如对接IMS。

视频相关APP

视频的常用的场景一般有这么几种：bridge，playback，conference。

bridge

bridge默认不转码，根据a腿的编码去呼叫b，协商失败就看到常见的488 Not Acceptable Here。如果两条腿的编码配置确实没法做到一致，那可以通过设置通道变量media_mix_inbound_outbound_codecs=true开启转码。

转码的情况下每条腿都需要解码再编码发给对方，这样bridge就需要2次解码，2次编码，如果开启录像还需要占用1路编码，资源消耗还是比较大的。

playback

播放视频编码参数根据视频文件来的，像IMS对接的话，需要控制下视频文件的码率不好太高，否则手机可能黑屏。

conference

会议profile conference-flags开启minimize-video-encoding时会共用编码器，减少资源消耗，两外profile中bandwidth的配置要小于等于rtp_video_max_bandwidth_out，否则每个成员还是用自己的编码器。

共享编码器的话，如果某个成员丢包通过RTCP请求关键帧，所有的成员都会收到关键帧，会浪费带宽，不过可以修改av.conf来限制最小关键帧间隔（key-frame-min-freq），否则某个时间段可能都是关键帧了。

如何在Wireshark中分析H264

Wireshark功能强大不用多说，并且对SIP RTP支持的很完善。

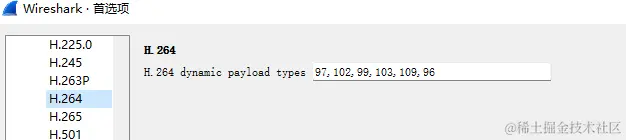

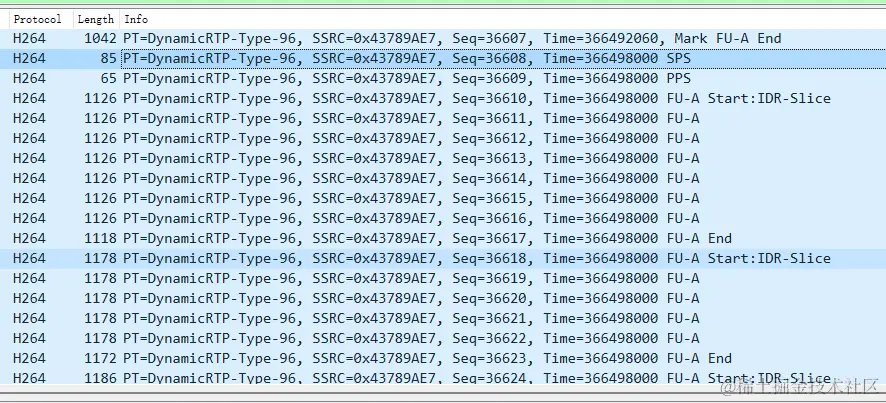

如上图所示，如果抓包包含SIP信令，Wireshark Protocol直接显示为H264，可以直观的看到每个包的类型。如果没有SIP信令，只显示UDP，可以右键Decode As选择RTP，如果还是不显示H264，可以看一下RTP头中的PT值，依次选择编辑-首选项-Protocol-H264，添加PT值即可。

同时也可以在电话-RTP-RTP流中查看每个方向的流信息，可以直接看到丢包，最大延迟等。

如果包看起来没有丢，但是终端看到的视频问题，有没有办法能导出H264流呢？看这里：volvet/h264extractor: wireshark plugin to extract h264 or opus stream from rtp packets (github.com)。照着README中How to操作一下，工具这里就可以直接使用了。

防止不同方向的H264包互相影响，可以先根据端口过滤下包（udp.srcport==12345或者udp.dstport==12345），然后选择文件-导出特定分组保存一个干净的包再导出H264。

包的同级目录下会产生一个xxx.h264文件，可以直接通过ffplay xxx.h264进行播放。

其他

后面想到了其他的再补充。
