引言

策略模式是一种常见的设计模式，它允许在运行时改变对象的行为。这个模式定义了一系列算法，并将每一个算法封装起来，使它们可以相互替换。策略模式使得算法可独立于使用它的客户端而变化。在本文中，我们将使用UML（统一建模语言）来对策略模式进行结构和行为建模，然后通过Golang代码来进行实例演示。

UML结构建模

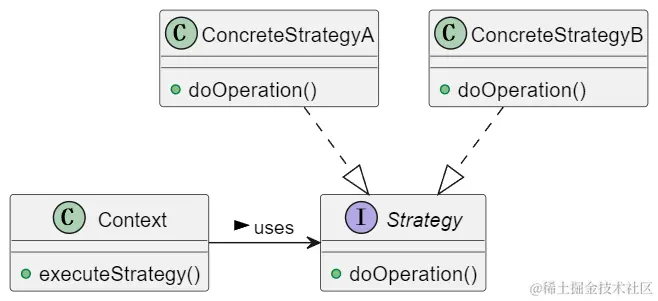

在策略模式的UML结构图中，主要涉及三个角色：Context、Strategy接口以及ConcreteStrategy。下面是对应的UML结构图：


  • Context（上下文）：维护一个对策略对象的引用。
  • Strategy（策略接口）：定义所有支持的算法的公共接口。
  • ConcreteStrategy（具体策略）：实现策略接口的类。

UML行为建模

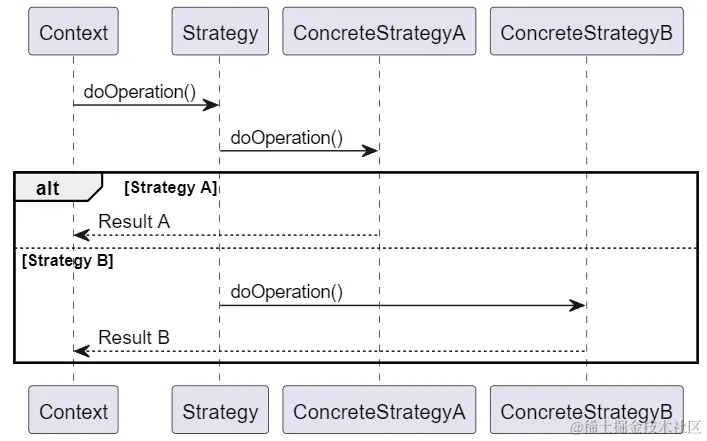

在策略模式的UML行为图中，我们通常使用序列图（Sequence Diagram）来描述对象之间的交互。下面是对应的UML行为图：


  1. Context调用Strategy的doOperation方法：这是策略模式的核心，即使用策略对象来完成特定的任务。
  2. Strategy将调用委托给具体的策略（ConcreteStrategyA或ConcreteStrategyB）：具体策略完成算法，并返回结果。

Golang示例

下面是一个使用Golang实现的策略模式示例：

package main

import "fmt"

// Strategy 接口
type Strategy interface {
    DoOperation() string
}

// ConcreteStrategyA
type ConcreteStrategyA struct{}

func (s *ConcreteStrategyA) DoOperation() string {
    return "Strategy A"
}

// ConcreteStrategyB
type ConcreteStrategyB struct{}

func (s *ConcreteStrategyB) DoOperation() string {
    return "Strategy B"
}

// Context
type Context struct {
    strategy Strategy
}

func (c *Context) ExecuteStrategy() {
    fmt.Println(c.strategy.DoOperation())
}

func main() {
    context := &Context{strategy: &ConcreteStrategyA{}}
    context.ExecuteStrategy()

    context.strategy = &ConcreteStrategyB{}
    context.ExecuteStrategy()
}

在这个例子中，Strategy接口定义了一个DoOperation方法，ConcreteStrategyA和ConcreteStrategyB都实现了这个接口。Context类有一个ExecuteStrategy方法，该方法会调用Strategy接口的DoOperation方法。

总结

通过UML结构建模和行为建模，我们可以更清晰地理解策略模式的构成和运作机制。同时，通过Golang的代码示例，我们也更直观地看到了策略模式在实际应用中的强大威力。希望本文能帮助大家更好地理解和应用策略模式。

如果您有任何问题或建议，欢迎在下方留言。我们会尽快回复您！谢谢！
