引言

在软件设计中，我们经常遇到需要简化一组复杂接口或者减少多个依赖关系的情况。外观模式（Facade Pattern）就是一种用于解决这类问题的设计模式。本文将介绍如何使用UML进行外观模式的建模，并提供一个Golang的实现示例。

什么是外观模式？

外观模式提供了一个统一的接口，用于访问一组接口中的一个或多个。这个统一的接口简化了客户端与子系统之间的交互。

适用场景

  • 当想为一个复杂的子系统提供一个简单的接口。
  • 当需要解耦一个系统与多个复杂的子系统。

UML建模

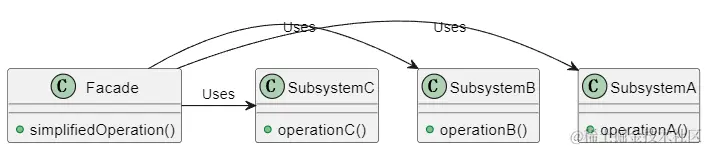

为了更好地理解外观模式，首先来看一个UML模型。


  • Facade: 提供简化的接口，并委托给子系统完成任务。
  • SubsystemA/B/C: 子系统负责具体的功能实现。

Golang实例

假设我们有一个电子商务系统，包括库存管理、支付和订单处理三个子系统。我们将创建一个“商店”外观来简化这些操作。

首先，定义子系统的接口：

type InventorySystem interface {
    CheckStock(item string) bool
}

type PaymentSystem interface {
    MakePayment(amount float64) bool
}

type OrderSystem interface {
    PlaceOrder(item string, quantity int) bool
}

接着，实现这些子系统：

type SimpleInventorySystem struct{}

func (s *SimpleInventorySystem) CheckStock(item string) bool {
    return true
}

type SimplePaymentSystem struct{}

func (s *SimplePaymentSystem) MakePayment(amount float64) bool {
    return true
}

type SimpleOrderSystem struct{}

func (s *SimpleOrderSystem) PlaceOrder(item string, quantity int) bool {
    return true
}

然后，创建商店外观：

type ShopFacade struct {
    Inventory InventorySystem
    Payment   PaymentSystem
    Order     OrderSystem
}

func (s *ShopFacade) BuyItem(item string, quantity int, amount float64) bool {
    if !s.Inventory.CheckStock(item) {
        return false
    }

    if !s.Payment.MakePayment(amount) {
        return false
    }

    return s.Order.PlaceOrder(item, quantity)
}

最后，客户端代码：

func main() {
    shop := &ShopFacade{
        Inventory: &SimpleInventorySystem{},
        Payment:   &SimplePaymentSystem{},
        Order:     &SimpleOrderSystem{},
    }

    success := shop.BuyItem("Laptop", 1, 1000.0)
    fmt.Println("Purchase Success:", success)
}

优缺点

优点

  1. 简化接口：外观模式简化了客户端与子系统之间的交互。
  2. 解耦：客户端不需要知道子系统的细节。

缺点

  1. 不适用于复杂系统：对于非常复杂的系统，外观模式可能无法满足所有需求。

总结

外观模式是一种非常有用的设计模式，特别是在需要简化多个复杂子系统与客户端之间交互的场合。通过UML建模，我们能更清晰地了解这个模式的结构和工作原理。

Golang的接口机制使得实现外观模式变得非常容易和直观。希望本文能帮助大家更好地理解和应用外观模式。

感谢阅读，如果有任何疑问或者需要进一步的探讨，欢迎留言。
