UML：访问者模式建模

ClaudeEvangelist
111 阅读2分钟

访问者模式是一种设计模式，用于将一组相似对象的操作外部化，以便于这些操作可以独立于对象的具体类进行变更。这一模式在处理对象结构与对象行为的解耦方面具有优势。UML（统一建模语言）是一种图形化表示软件系统结构的方式，适用于多种编程范式和编程语言。在本文中，我们将使用UML来对访问者模式进行结构建模和行为建模，并提供一个使用Go语言实现的示例。

结构建模

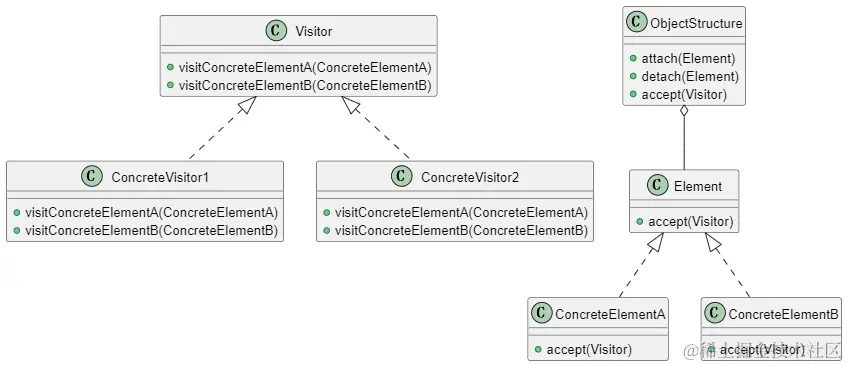

UML类图

首先，我们将使用UML类图来表示访问者模式的结构。以下是UML类图的模型：


在这个模型中：

  • Visitor 是访问者接口，定义了用于访问不同类型元素（Element）的方法。
  • ConcreteVisitor1 和 ConcreteVisitor2 是实现了访问者接口的具体类。
  • Element 是元素接口，定义了 accept 方法，该方法接受一个访问者对象。
  • ConcreteElementA 和 ConcreteElementB 是实现了元素接口的具体类。
  • ObjectStructure 是持有元素集合的类，它能添加、移除元素，并可接受访问者的访问。

结构解释

  • Visitor 接口定义了所有访问行为。
  • Element 接口定义了一个 accept 方法，用于接受访问者。
  • ObjectStructure 类用于组织元素，并提供接口以接受访问者。

行为建模

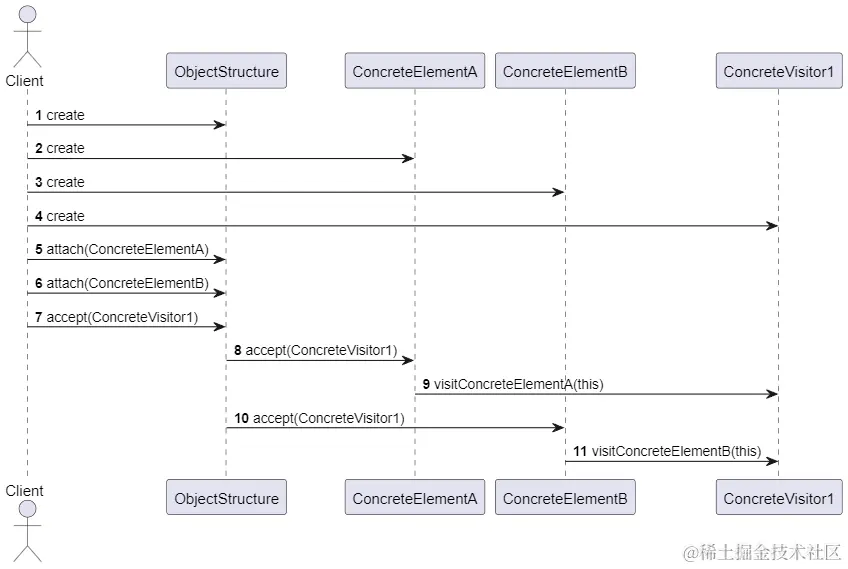

UML序列图

为了表示访问者模式的运行时行为，我们可以使用UML序列图。以下是该模型：


Go语言实现

现在，我们将使用Go语言来实现这个访问者模式。代码如下：

package main

import "fmt"

// Visitor 接口
type Visitor interface {
	VisitConcreteElementA(e *ConcreteElementA)
	VisitConcreteElementB(e *ConcreteElementB)
}

// ConcreteVisitor1 结构
type ConcreteVisitor1 struct{}

func (v *ConcreteVisitor1) VisitConcreteElementA(e *ConcreteElementA) {
	fmt.Println("ConcreteVisitor1 visited ConcreteElementA")
}

func (v *ConcreteVisitor1) VisitConcreteElementB(e *ConcreteElementB) {
	fmt.Println("ConcreteVisitor1 visited ConcreteElementB")
}

// Element 接口
type Element interface {
	Accept(v Visitor)
}

// ConcreteElementA 结构
type ConcreteElementA struct{}

func (e *ConcreteElementA) Accept(v Visitor) {
	v.VisitConcreteElementA(e)
}

// ConcreteElementB 结构
type ConcreteElementB struct{}

func (e *ConcreteElementB) Accept(v Visitor) {
	v.VisitConcreteElementB(e)
}

// ObjectStructure 结构
type ObjectStructure struct {
	elements []Element
}

func (o *ObjectStructure) Attach(e Element) {
	o.elements = append(o.elements, e)
}

func (o *ObjectStructure) Accept(v Visitor) {
	for _, e := range o.elements {
		e.Accept(v)
	}
}

func main() {
	o := &ObjectStructure{}
	o.Attach(&ConcreteElementA{})
	o.Attach(&ConcreteElementB{})

	v1 := &ConcreteVisitor1{}

	o.Accept(v1)
}

在这个Go语言实现中，我们定义了 Visitor 和 Element 接口，以及它们的具体实现。ObjectStructure 类组织了元素，并提供了一个接口以接受访问者。

总结一下，通过UML的结构建模和行为建模，我们不仅能更好地理解访问者模式的设计和实现，还能用图形化的方式清晰地表示它们。这对于软件架构和设计具有极高的价值。希望这篇文章能帮助你更深入地理解访问者模式和UML的应用。
