引言

设计模式是软件工程中的一种经典概念，它能帮助我们解决特定上下文中反复出现的设计问题。观察者模式是其中一种非常实用的设计模式，广泛应用于实现分布式事件处理系统，如MVC架构、日志系统等。本文将通过UML建模来详细解析观察者模式，并提供一个Golang的实现示例。

UML建模

在UML中，观察者模式可以通过以下几个主要组件来表示：

  • Subject（主题）: 维护一个观察者列表，并负责在状态改变时通知所有的观察者。
  • Observer（观察者）: 提供一个更新接口以使主题能通知它。
  • ConcreteSubject（具体主题）: 实现Subject接口，并在内部状态改变时通知所有注册的观察者。
  • ConcreteObserver（具体观察者）: 实现Observer接口，并进行具体的更新操作。

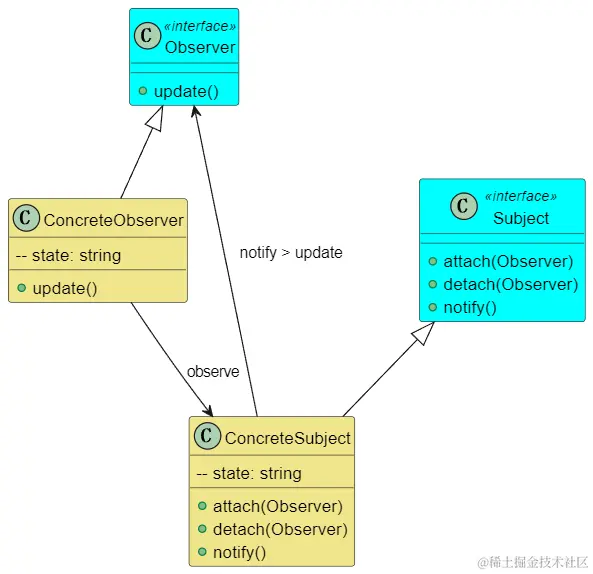

UML图


在这个UML模型中，我们可以看到ConcreteSubject和ConcreteObserver都分别实现了Subject和Observer接口。当ConcreteSubject的状态发生变化时，它会通过notify方法通知所有注册的Observer。

观察者模式的活动图

行为建模主要用于描述系统或应用中各个组件间交互的动态行为。其中，活动图（Activity Diagram）是用于描述行为的一种UML图，适用于描述工作流程、操作顺序等。在观察者模式下，活动图可以用来描述主题（Subject）和观察者（Observer）间的交互过程。

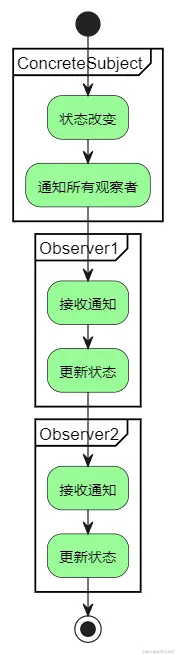

活动图


在这个活动图中，我们可以看到以下几个步骤：

  1. 状态改变: ConcreteSubject 的状态发生了变化。
  2. 通知所有观察者: ConcreteSubject 通过 Notify 方法通知所有已注册的观察者。
  3. 接收通知和更新状态: 每个观察者（在本例中为 Observer1 和 Observer2）通过其 Update 方法接收通知并更新自己的状态。

通过补充行为建模，我们对观察者模式有了更全面的理解。活动图不仅提供了观察者模式动态行为的高级视图，还进一步说明了在状态改变和通知观察者之间的工作流程。

结合结构建模（UML类图）和行为建模（UML活动图），我们可以更深入地理解观察者模式的所有方面，这将有助于我们更有效地在实际项目中应用这一设计模式。

Golang实现

Subject接口和ConcreteSubject

首先，我们定义一个Subject接口和一个ConcreteSubject的实现。

package main

import "fmt"

type Observer interface {
    Update(string)
}

type Subject interface {
    Attach(Observer)
    Detach(Observer)
    Notify()
}

type ConcreteSubject struct {
    observers []Observer
    state     string
}

func (s *ConcreteSubject) Attach(o Observer) {
    s.observers = append(s.observers, o)
}

func (s *ConcreteSubject) Detach(o Observer) {
    for i, observer := range s.observers {
        if observer == o {
            s.observers = append(s.observers[:i], s.observers[i+1:]...)
            break
        }
    }
}

func (s *ConcreteSubject) Notify() {
    for _, observer := range s.observers {
        observer.Update(s.state)
    }
}

func (s *ConcreteSubject) SetState(state string) {
    s.state = state
    s.Notify()
}

Observer接口和ConcreteObserver

然后，我们定义Observer接口和ConcreteObserver的实现。

type ConcreteObserver struct {
    state string
}

func (o *ConcreteObserver) Update(state string) {
    o.state = state
    fmt.Println("Observer state updated:", state)
}

示例代码

最后，我们来看一个使用这两个类的简单例子。

func main() {
    subject := &ConcreteSubject{}

    observer1 := &ConcreteObserver{}
    observer2 := &ConcreteObserver{}

    subject.Attach(observer1)
    subject.Attach(observer2)

    subject.SetState("State 1")

    subject.Detach(observer1)

    subject.SetState("State 2")
}

当运行这个程序时，你会看到以下输出：

Observer state updated: State 1
Observer state updated: State 1
Observer state updated: State 2

总结

通过UML建模和Golang的实现，我们深入了解了观察者模式的内部机制和应用场景。观察者模式提供了一种简单且高效的方式，使得多个对象能够相互观察和响应状态变化，从而大大提高了代码的可维护性和可扩展性。

希望这篇文章能帮助你更好地理解观察者模式和如何在实际项目中应用它。如果你有任何问题或想法，欢迎在评论区留言。我们将持续探索更多有关设计模式和软件架构的主题，敬请期待！
