UML：建模与Golang实现桥接模式（Bridge Pattern）

ClaudeEvangelist
50 阅读3分钟

引言

在软件开发的世界里，设计模式起着至关重要的作用。它们不仅是解决问题的可重用解决方案，而且也是一种共同的语言，让我们能更有效地与同事沟通。今天，我们将深入探讨桥接模式（Bridge Pattern），一种用于将抽象与其实现分离的结构型设计模式。

什么是桥接模式？

桥接模式是一种设计模式，用于将一个类（通常是具有多个变体或实现的抽象类）与其实现细节分离开来。这样，两者可以独立地变化而不会影响到对方。

适用场景

  • 当你想避免一个抽象和它的实现之间的永久绑定。
  • 当一个类有多个独立变化的维度，并且你希望将它们从一个继承层次结构中分离出来。

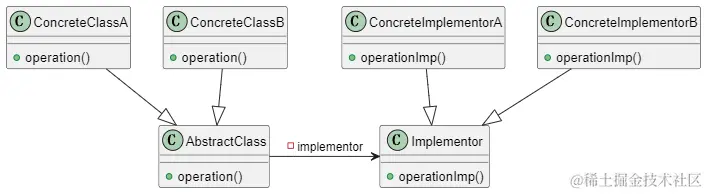

UML建模

在深入代码之前，我们先用UML（统一建模语言）来描述桥接模式的结构。


  • AbstractClass：定义抽象接口。
  • ConcreteClassA/B：扩充由AbstractClass定义的接口。
  • Implementor：定义实现接口。这个接口不一定要与AbstractClass的接口完全一致。
  • ConcreteImplementorA/B：实现Implementor接口。

Golang实例

现在我们来看一个Golang中的桥接模式实例。假设我们有一个图形界面，其中包括圆形和矩形，以及两种不同的渲染方式。

首先，我们定义实现（渲染方式）接口：

type Renderer interface {
    RenderShape(shape string) string
}

然后，我们创建两个实现这一接口的结构体：

type VectorRenderer struct{}

func (v *VectorRenderer) RenderShape(shape string) string {
    return "Rendering " + shape + " as vector"
}

type RasterRenderer struct{}

func (r *RasterRenderer) RenderShape(shape string) string {
    return "Rendering " + shape + " as raster"
}

接下来，我们定义一个图形的抽象和具体类：

type Shape interface {
    Draw() string
}

type Circle struct {
    renderer Renderer
}

func (c *Circle) Draw() string {
    return c.renderer.RenderShape("circle")
}

type Rectangle struct {
    renderer Renderer
}

func (r *Rectangle) Draw() string {
    return r.renderer.RenderShape("rectangle")
}

现在，我们可以创建一个Shape实例，并给它一个渲染器：

func main() {
    vectorRenderer := &VectorRenderer{}
    rasterRenderer := &RasterRenderer{}

    circle := &Circle{renderer: vectorRenderer}
    rectangle := &Rectangle{renderer: rasterRenderer}

    fmt.Println(circle.Draw())
    fmt.Println(rectangle.Draw())
}

这样，图形和渲染方式就被解耦了。我们可以随时更换图形的渲染方式，而不需要修改图形类本身。

优缺点

优点

  1. 解耦：桥接模式提供了一种方式，使得抽象和实现可以独立地进行变化。
  2. 扩展性：增加新的抽象和实现变得非常容易。

缺点

  1. 复杂性增加：引入额外的类和接口可能使系统更加复杂。

总结

桥接模式是一个非常有用的设计模式，尤其是当一个类在多个维度上有不同的实现时。通过使用UML建模，我们可以更清晰地看到各个组件如何相互作用，这对于理解和实现该模式非常有帮助。

Golang由于其简单和灵活的接口系统，使得实现桥接模式变得相对容易。希望本文能帮助大家更好地理解和应用桥接模式。

希望这篇文章能帮助大家更深入地了解桥接模式和其在Golang中的应用。如果你有任何问题或想要进一步探讨，请留言。

感谢阅读！
