UML：建模状态模式和Golang实现

ClaudeEvangelist
185 阅读3分钟

引言

设计模式在软件工程中有着至关重要的作用，它们提供了代码组织和问题解决的通用方案。其中，状态模式（State Pattern）是一种行为设计模式，用于在一个对象的内部状态改变时改变其行为。这样做可以使对象看起来好像修改了其类。

在这篇文章中，我们将探讨如何使用UML（统一建模语言）来建模状态模式，并提供一个Golang的实现示例。

UML建模

使用UML建模是设计和可视化复杂系统的一个有效方法。对于状态模式，我们通常使用状态图（State Diagram）来描述系统的各种状态以及状态之间的转换。

状态图元素

  • 状态（State）: 表示系统可能处于的条件或情况。
  • 转换（Transition）: 表示从一个状态到另一个状态的移动。
  • 事件（Event）: 触发状态转换的条件或行为。
  • 初始状态和终止状态: 分别表示状态图的起点和终点。

状态图示例

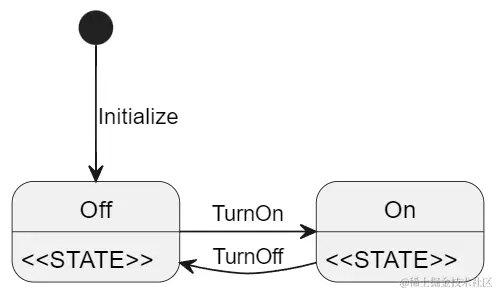

以下是一个简单的状态图，用于描述一个电灯的状态：


在这个例子中，电灯有两个状态：“Off”和“On”。两个事件“TurnOn”和“TurnOff”分别触发状态从“Off”到“On”以及从“On”到“Off”的转换。

类图示例

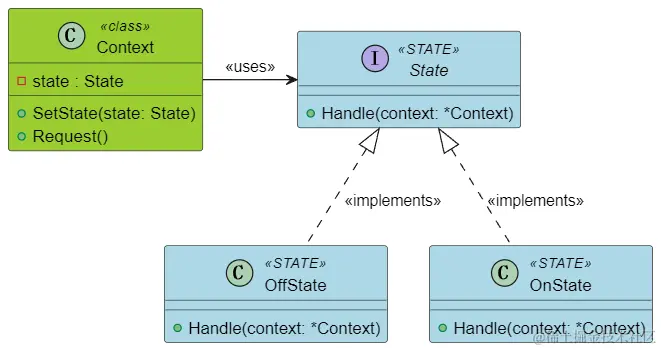

下面是用于描述Golang实现状态模式的UML类图：


这个UML类图包含以下几个元素：

  1. Context 类：持有一个 State 接口类型的成员变量 state，用于改变其状态。
  2. State 接口：定义了一个 Handle 方法，该方法接受一个 Context 指针作为参数。
  3. OffState 和 OnState 类：这两个类都实现了 State 接口，并具体定义了 Handle 方法的行为。

Golang示例

接下来，我们将使用Golang来实现这个电灯的状态模式。

状态接口和具体状态

首先，定义一个状态接口，然后为电灯的每一个状态实现这个接口。

package main

import "fmt"

type State interface {
    Handle(context *Context)
}

type OffState struct{}

func (s *OffState) Handle(context *Context) {
    fmt.Println("Turning light on.")
    context.SetState(new(OnState))
}

type OnState struct{}

func (s *OnState) Handle(context *Context) {
    fmt.Println("Turning light off.")
    context.SetState(new(OffState))
}

上下文（Context）

然后，定义一个上下文类，它维护一个状态对象，该对象定义当前状态。

type Context struct {
    state State
}

func NewContext(state State) *Context {
    return &Context{state: state}
}

func (c *Context) SetState(state State) {
    c.state = state
}

func (c *Context) Request() {
    c.state.Handle(c)
}

主函数

最后，在主函数中创建一个Context对象，并通过调用Request方法来改变其状态。

func main() {
    context := NewContext(new(OffState))

    context.Request()
    context.Request()
}

运行这个程序，你将看到如下输出：

Turning light on.
Turning light off.

总结

状态模式是一种用于管理对象状态的强大设计模式，它允许一个对象在其内部状态改变时改变其行为。通过使用UML状态图，我们可以更容易地理解和设计这种模式。而Golang的简洁和强大的类型系统使得实现状态模式变得相对简单。

希望这篇文章能帮助你更好地理解状态模式和UML建模。如果你有任何问题或建议，请留言。
