UML：建模迭代器模式与Golang示例

ClaudeEvangelist
74 阅读2分钟

引言

迭代器模式（Iterator Pattern）是一种行为设计模式，用于提供一种方法顺序访问一个聚合对象（如数组、列表等）的各个元素，而又不需要暴露该对象的内部表示。在本文中，我们将探究迭代器模式的各个方面，包括其定义、UML建模，以及一个用Golang实现的简单示例。

迭代器模式简介

迭代器模式主要用于遍历复杂数据结构，从而将数据的遍历与其内部表示分离。这种模式尤其有用于那些有复杂内部结构但又需要方便遍历的数据结构。

适用场景

  1. 需要遍历多种数据结构，但又不想暴露其内部实现。
  2. 需要多种遍历方式。
  3. 当需要一个统一的遍历接口，使得代码更加可复用和可维护。

UML建模

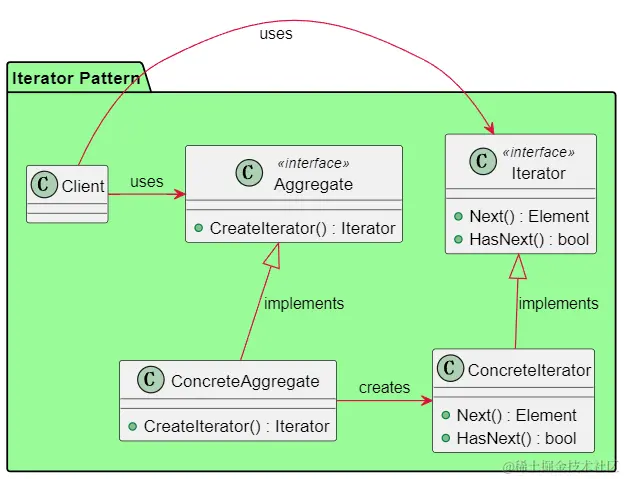

为了更好地理解迭代器模式，我们首先通过UML图来展示它的结构。

@startuml

!define RECTANGLE class

skinparam class {
    BackgroundColor<<T>> Wheat
    BorderColor Black
    ArrowColor Crimson
}

skinparam package {
    BackgroundColor PaleGreen
}

package "Iterator Pattern" {
  RECTANGLE Iterator<<interface>> {
    +Next() : Element
    +HasNext() : bool
  }

  RECTANGLE ConcreteIterator {
    +Next() : Element
    +HasNext() : bool
  }

  RECTANGLE Aggregate<<interface>> {
    +CreateIterator() : Iterator
  }

  RECTANGLE ConcreteAggregate {
    +CreateIterator() : Iterator
  }

  RECTANGLE Client {
  }

  Iterator <|-- ConcreteIterator : implements
  Aggregate <|-- ConcreteAggregate : implements
  ConcreteAggregate -right-> ConcreteIterator : creates
  Client -> Aggregate : uses
  Client -> Iterator : uses

}

@enduml

组件解释

  • Iterator（迭代器）: 这是所有具体迭代器必须实现的接口。
  • ConcreteIterator（具体迭代器）: 实现迭代器接口的具体类。
  • Aggregate（聚合）: 这是所有具体聚合必须实现的接口。
  • ConcreteAggregate（具体聚合）: 实现聚合接口的具体类。
  • Client（客户端）: 客户端通过聚合接口来获取迭代器，并通过迭代器来遍历元素。

Golang示例

下面是一个简单的Golang代码示例，用于实现迭代器模式。


在这个示例中，Iterator 接口定义了两个方法：HasNext() 和 Next()，用于遍历元素。ConcreteIterator 是实现这个接口的具体类。Aggregate 和 ConcreteAggregate 分别是聚合的接口和具体实现。

总结

迭代器模式提供了一种统一的方法，用于遍历不同类型的聚合对象，从而提高了代码的可复用性和可维护性。通过UML建模和Golang示例，我们对迭代器模式有了更全面和深入的理解。

这个模式在现代编程语言和库中非常常见。例如，在Java的Collection Framework或Python的iterable对象中，都广泛地使用了迭代器模式。

感谢您的阅读，如果您有任何问题或建议，请随时在下方留言。
