引言

设计模式是软件开发中的一种重要工具，它们为常见的设计问题提供了经过验证的解决方案。抽象工厂模式是创建型设计模式之一，用于创建一系列相关或依赖的对象，而无需指定它们的具体类。在本文中，我们将使用UML（统一建模语言）来建模抽象工厂模式，并深入探讨其各个组件和实现。

抽象工厂模式简介

抽象工厂模式提供了一种界面，用于创建一系列相关或依赖的对象，而不需要指定它们的具体类。

主要组件

  • 抽象工厂（AbstractFactory）: 提供一个创建一系列相关或依赖对象的接口。
  • 具体工厂（ConcreteFactory）: 实现抽象工厂的接口，生成具体的产品。
  • 抽象产品（AbstractProduct）: 定义产品的接口。
  • 具体产品（ConcreteProduct）: 实现抽象产品接口的具体类。

UML建模

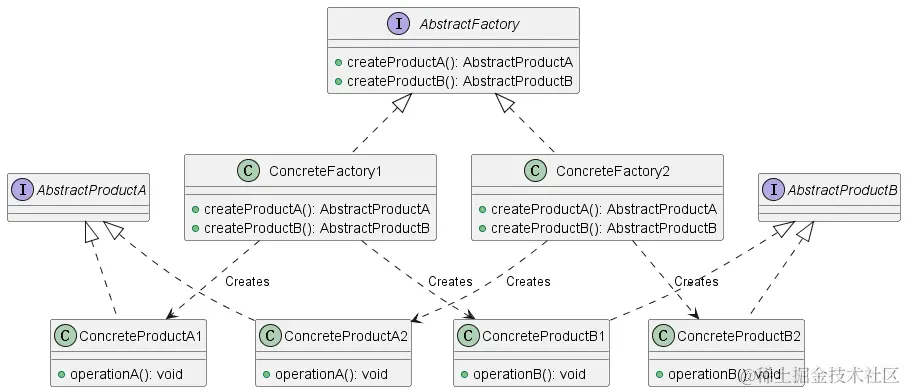

使用UML进行建模有助于更清晰地理解抽象工厂模式的结构和工作流程。下面是抽象工厂模式的UML图：


解释

  • AbstractProductA 和 AbstractProductB: 这是两个接口，定义了产品的通用属性和方法。
  • ConcreteProductA1, ConcreteProductA2, ConcreteProductB1 和 ConcreteProductB2: 这些类实现了 AbstractProduct 接口，并提供具体的实现。
  • AbstractFactory: 这是一个接口，声明了创建产品的工厂方法。
  • ConcreteFactory1 和 ConcreteFactory2: 这两个类实现了 AbstractFactory 接口，并提供了工厂方法的具体实现。

代码实现

下面是使用Java语言实现抽象工厂模式的示例代码：

// 抽象产品A
public interface AbstractProductA {
    void operationA();
}

// 抽象产品B
public interface AbstractProductB {
    void operationB();
}

// 具体产品A1
public class ConcreteProductA1 implements AbstractProductA {
    public void operationA() {
        System.out.println("ConcreteProductA1 operationA");
    }
}

// 具体产品A2
public class ConcreteProductA2 implements AbstractProductA {
    public void operationA() {
        System.out.println("ConcreteProductA2 operationA");
    }
}

// 具体产品B1
public class ConcreteProductB1 implements AbstractProductB {
    public void operationB() {
        System.out.println("ConcreteProductB1 operationB");
    }
}

// 具体产品B2
public class ConcreteProductB2 implements AbstractProductB {
    public void operationB() {
        System.out.println("ConcreteProductB2 operationB");
    }
}

// 抽象工厂
public interface AbstractFactory {
    AbstractProductA createProductA();
    AbstractProductB createProductB();
}

// 具体工厂1
public class ConcreteFactory1 implements AbstractFactory {
    public AbstractProductA createProductA() {
        return new ConcreteProductA1();
    }
    public AbstractProductB createProductB() {
        return new ConcreteProductB1();
    }
}

// 具体工厂2
public class ConcreteFactory2 implements AbstractFactory {
    public AbstractProductA createProductA() {
        return new ConcreteProductA2();
    }
    public AbstractProductB createProductB() {
        return new ConcreteProductB2();
    }
}

总结

通过UML建模，我们可以更清晰地理解抽象工厂模式的结构和工作原理。这不仅有助于我们更有效地实现该模式，还能让团队成员更容易地理解和维护代码。抽象工厂模式是一种非常实用的设计模式，值得在合适的场景下使用。

希望本文能帮助大家更好地理解和应用抽象工厂模式和UML建模。如果你有任何问题或建议，欢迎在下面留言。

以上就是关于使用UML建模抽象工厂模式的全部内容，希望对大家有所帮助！
