UML：建模简单工厂模式

王义杰
71 阅读2分钟

引言

设计模式是软件工程中非常重要的一部分，它们为解决常见的软件设计问题提供了优雅而高效的解决方案。其中，简单工厂模式作为创建型模式之一，广泛应用于各种软件项目中。在本文中，我们将详细探讨如何使用UML（统一建模语言）来建模简单工厂模式。

简单工厂模式简介

简单工厂模式是一种创建型设计模式，它提供了一种创建对象的最佳方式。在简单工厂模式中，当创建某个对象时，不会对客户端暴露创建逻辑，并且是通过使用一个共同的接口来指向新创建的对象。

主要组件

  • 工厂类（Factory）: 负责创建产品对象。
  • 抽象产品（Product）: 产品对象的共同父类或接口。
  • 具体产品（ConcreteProduct）: 工厂类所创建的具体对象。

UML建模

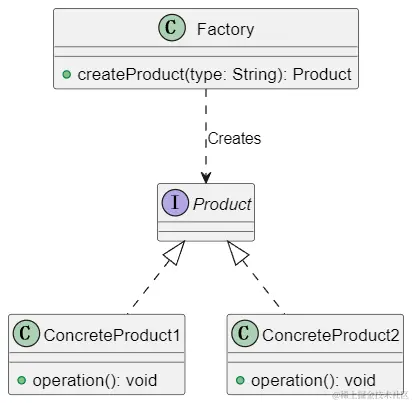

使用UML进行建模可以更直观地展示简单工厂模式的结构和工作流程。下面是简单工厂模式的UML图：


解释

  • Product: 这是一个接口，定义了产品的通用属性和方法。
  • ConcreteProduct1 和 ConcreteProduct2: 这两个类实现了 Product 接口，并提供具体的实现。
  • Factory: 这是一个工厂类，负责根据传入的类型创建相应的产品对象。

代码实现

下面是使用Java语言实现简单工厂模式的示例代码：

// 抽象产品
public interface Product {
    void operation();
}

// 具体产品1
public class ConcreteProduct1 implements Product {
    public void operation() {
        System.out.println("ConcreteProduct1 operation");
    }
}

// 具体产品2
public class ConcreteProduct2 implements Product {
    public void operation() {
        System.out.println("ConcreteProduct2 operation");
    }
}

// 工厂类
public class Factory {
    public Product createProduct(String type) {
        if ("ConcreteProduct1".equals(type)) {
            return new ConcreteProduct1();
        } else if ("ConcreteProduct2".equals(type)) {
            return new ConcreteProduct2();
        }
        return null;
    }
}

总结

通过UML建模，我们可以更清晰地理解简单工厂模式的结构和工作原理。这不仅有助于我们更有效地实现该模式，还能让团队成员更容易地理解和维护代码。简单工厂模式是一种非常实用的设计模式，值得在合适的场景下使用。

希望本文能帮助大家更好地理解和应用简单工厂模式和UML建模。如果你有任何问题或建议，欢迎在下面留言。

以上就是关于使用UML建模简单工厂模式的全部内容，希望对大家有所帮助！
