使用UML建模工厂方法模式

引言

设计模式在软件开发中起着至关重要的作用，它们为解决常见的设计问题提供了经过验证的解决方案。工厂方法模式是创建型设计模式之一，它提供了一种将对象的创建和使用分离的方式。在本文中，我们将详细探讨如何使用UML（统一建模语言）来建模工厂方法模式。

工厂方法模式简介

工厂方法模式是一种创建型设计模式，用于处理对象创建的问题，但允许子类更改将要创建的对象的类型。

主要组件

  • 抽象工厂（Creator）: 声明工厂方法，返回一个产品。
  • 具体工厂（ConcreteCreator）: 实现工厂方法，返回一个具体产品。
  • 抽象产品（Product）: 定义产品的接口。
  • 具体产品（ConcreteProduct）: 实现抽象产品接口。

UML建模

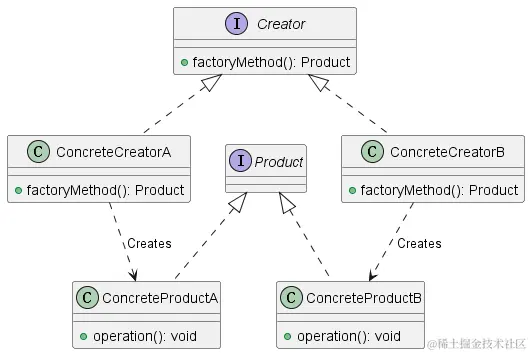

使用UML进行建模有助于更清晰地理解工厂方法模式的结构和工作流程。下面是工厂方法模式的UML图：


解释

  • Product: 这是一个接口，定义了产品的通用属性和方法。
  • ConcreteProductA 和 ConcreteProductB: 这两个类实现了 Product 接口，并提供具体的实现。
  • Creator: 这是一个接口，声明了工厂方法。
  • ConcreteCreatorA 和 ConcreteCreatorB: 这两个类实现了 Creator 接口，并提供了工厂方法的具体实现。

代码实现

下面是使用Java语言实现工厂方法模式的示例代码：

// 抽象产品
public interface Product {
    void operation();
}

// 具体产品A
public class ConcreteProductA implements Product {
    public void operation() {
        System.out.println("ConcreteProductA operation");
    }
}

// 具体产品B
public class ConcreteProductB implements Product {
    public void operation() {
        System.out.println("ConcreteProductB operation");
    }
}

// 抽象工厂
public interface Creator {
    Product factoryMethod();
}

// 具体工厂A
public class ConcreteCreatorA implements Creator {
    public Product factoryMethod() {
        return new ConcreteProductA();
    }
}

// 具体工厂B
public class ConcreteCreatorB implements Creator {
    public Product factoryMethod() {
        return new ConcreteProductB();
    }
}

总结

通过UML建模，我们可以更清晰地理解工厂方法模式的结构和工作原理。这不仅有助于我们更有效地实现该模式，还能让团队成员更容易地理解和维护代码。工厂方法模式是一种非常实用的设计模式，值得在合适的场景下使用。

希望本文能帮助大家更好地理解和应用工厂方法模式和UML建模。如果你有任何问题或建议，欢迎在下面留言。

以上就是关于使用UML建模工厂方法模式的全部内容，希望对大家有所帮助！
