写在最前面

本系列文章基于《distributed algorithms for message-passing systems》。这本书非常不错，介绍了分布式系统的基础算法，是那些高大上的分布式应用框架的基石。

更新进度

• 第一章节 基础（更新中）
  • 第一章 遍历（本篇）
  • 第二章 分布式图算法
  • 第三章 以轮次为基础的分布式计算框架
  • 第四章 选举算法
  • 第五章 可移动独占资源
• 第二章节 分布式系统的状态和时间
  • 第六章 全局状态
  • 第七章 逻辑时间
  • 第八章 检查点
  • 第九章 同步器
• 第三章节 分布式资源分配
  • 第十章 互斥
  • 第十一章 资源分配
• 第四章节 高级通信抽象
  • 第十二章 有序收发
  • 第十三章 约定通信
• 第五章节 分布式探测
  • 第十四章 终止探测
  • 第十五章 死锁探测
• 第六章节 分布式共享内存
  • 第十六章 原子一致性
  • 第十七章 序列一致性

1.1 基础定义与网络遍历算法

1.1.1 定义

• 进程：分布式系统最小工作单元
• 信道：进程通信基础，在可靠性、方向性，容纳量方面有假设
• 端口：信道的本地名
• 结构视图：环状、树状或者强联通图
• 同步算法：整个分布式系统运行在全局时钟的时间片内，每个时间片内进程至多向邻居发出一条信息，且发送和接收信息都在同一时间片内完成
• 异步算法：没有全局时钟，进程可以随时收发信息，信息的发送和抵达可能乱序。
• 初始知识：算法运行前，系统的输入信息
• 系统直径/宽度：所有进程组之间最短距离的最大值，用D表示
• 本地算法：进程只知道自己和邻居的身份标识，不感知全局拓扑，而且邻居间的信息交换是有限的。

1.1.2 假设

本章所有算法都假设双向信道和全连通图。要求每个进程知晓自己和邻居的ID。

1.1.3 先导算法：全节点遍历

本地变量

• neighbor集合：定值，保存本进程的所有邻居
• proc_known集合：存储所有已知进程的ID
• channels_known集合：存储所有已知的直连信道。本集合元素为形如<i, j>的进程ID对，表明进程i和j之间有直连的双向信道。
• part布尔变量：标记本进程是否已经开始遍历算法

算法描述

• 本地调用
  • START(): 进程向自己的所有邻居广播POSITION(id,neighbors)信息。将part置为true，标记自己开始遍历算法
• 信息处理
  • 收到START()信息: 如果自己没有开始遍历，则调用START()
  • 从进程j处接收到POSITION(id_j,neighbors_j)信息：
    • 如果id_j已知则丢弃信息，否则将id_j加入proc_known集合。遍历neighbors_j集合，将进程j的所有直连信道加入channels_known集合，并向除进程j以外的其他邻居广播POSITION(id,neighbors)信息。
    • 检查channels_known集合里信道涉及到的所有进程是否都已知，若是，则判定已经完成全节点遍历（如果尚未完成全节点遍历，则必然有节点出现channels_known集合中，但没有出现在proc_known集合中）

复杂度分析
e为信道总数，D为系统直径。每条信息最多被广播两次，信息量复杂度为O(2eD)，时间复杂度为O(2D)

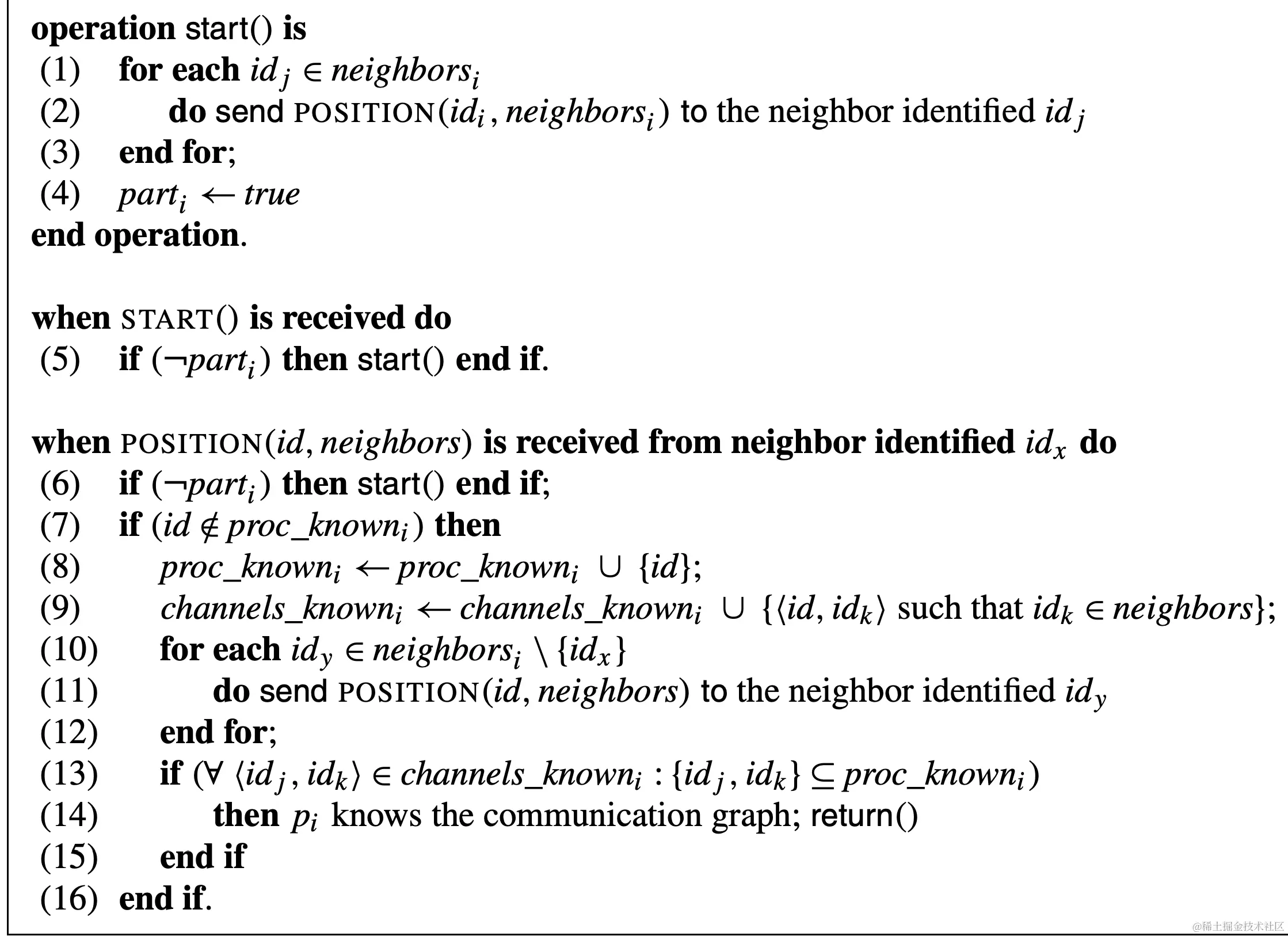

算法伪代码

1.2 并行遍历

1.2.1 广播与聚播

• 广播：某特定进程将信息播送到其他进程。
• 聚播：其他进程将信息播送到某特定进程。

1.2.2 朴素泛洪算法

算法分析
进程收到信息后就向所有其他邻居广播。效率不高。

复杂度分析
e为信道总数，D为系统直径。信息量复杂度O(2e)，时间复杂度为O(D)。对于全连通图，信息量复杂度高达O(2N^2)

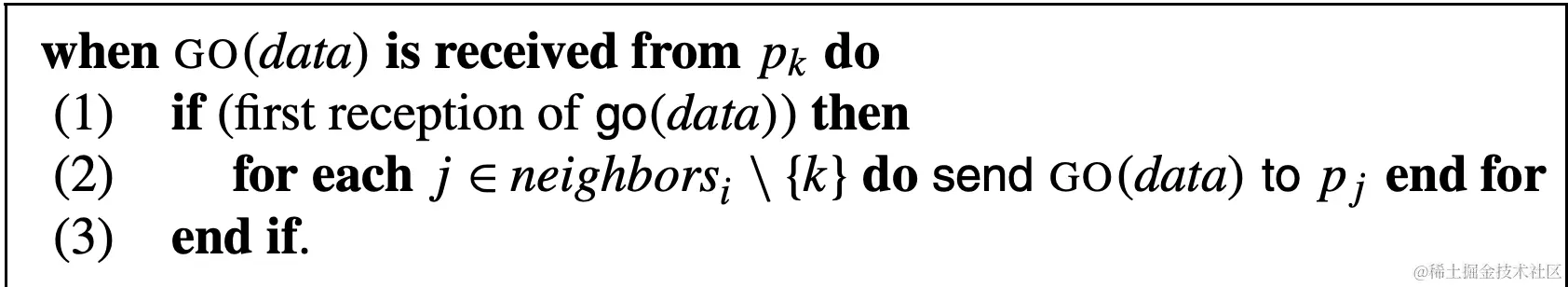

算法伪代码

1.2.3 基于生成树的广播/聚播算法

算法分析
信息沿着树的链路或自顶向下、或由下向上单向流动，效率比1.2.2的朴素泛洪算法高很多。但前提是需要依赖已有的生成树拓扑，以及只有根节点才能发起广播。在分布式系统上建立生成树的算法将在后续章节详述。

复杂度分析
N为信道总数，D为系统直径。信息量复杂度O(N)，时间复杂度为O(D)。可以看出，相比朴素泛洪算法，对于全连通图，信息量复杂度也能降到O(N)。

算法伪代码

1.2.4 朴素生成树算法

算法原理
此算法通过发送信息，在分布式系统上建立起固定的树形拓扑。1.2.3的广播/聚播算法可以在此树形拓扑上正确运行。

本地变量

• parent变量：存储父节点ID，初始为空。此值一旦赋值就不可更改。
• children集合：存储子节点ID，初始为∅。
• expect_msg整数变量：本节点向邻居发送信息后，需要等待每个邻居的回复信息。此集合存储尚未回复信息的邻居总数

算法描述

• 本地调用
  • START(): 根进程pa触发算法，向自己的所有邻居发送GO(data)信息
• 信息处理
  • 从进程j处接收到GO(data_j)信息：
    • 如果本进程首次接收到GO消息，设置parent变量（父进程）为进程j、设置expect_msg整数变量为其他邻居总数。
      • 如果进程没有其他邻居，则向父节点j发送BACK(data_i)信息（表示自己已经完成了生成树建立）
      • 否则，向其他邻居发送GO(data_j)信息。
    • 如果本进程非首次接收到GO消息，则向进程j回复BACK(∅)信息（表明进程j没有被选为父节点）
  • 从进程j处接收到BACK(data)信息:
    • 收到新回复，将expect_msg减1
    • 如果data不是∅，则表明这是子节点的回复，需要将进程k加入children子节点集合
    • 检查expect_msg=0(是否从自己的所有邻居处收齐BACK信息），如果是，则向父进程发送BACK(data_j ∪ data_i)信息并退出算法

复杂度分析
e为信道总数，N为节点总数，则建立生成树的信息复杂度为2(2e-n+1)，也就是O(n^2)

算法性质

• 容易看出，生成树形状取决于GO信息的发送速度，因此多次运行算法可能导致效率迥然不同的生成树，极端情况下，甚至可能生成单链树。本算法可以通过加入最大ID竞争来创建确定性生成树：
  • 进程发送的GO信息应携带本进程收到的最大进程ID
  • 进程应该丢弃所有携带ID更小的GO信息
  • 进程发现携带更大ID的GO信息时，应该更新本地存储ID并重新设置父节点、重新向邻居发送带有最新、最大ID的GO信息
• 每个需要广播的节点都必须独立运行算法，生成以自己为根的树。这会导致本地计数器拓展为数组，以及每条信息都需要携带根节点的身份标识
• 非FIFO信道不影响算法正确性

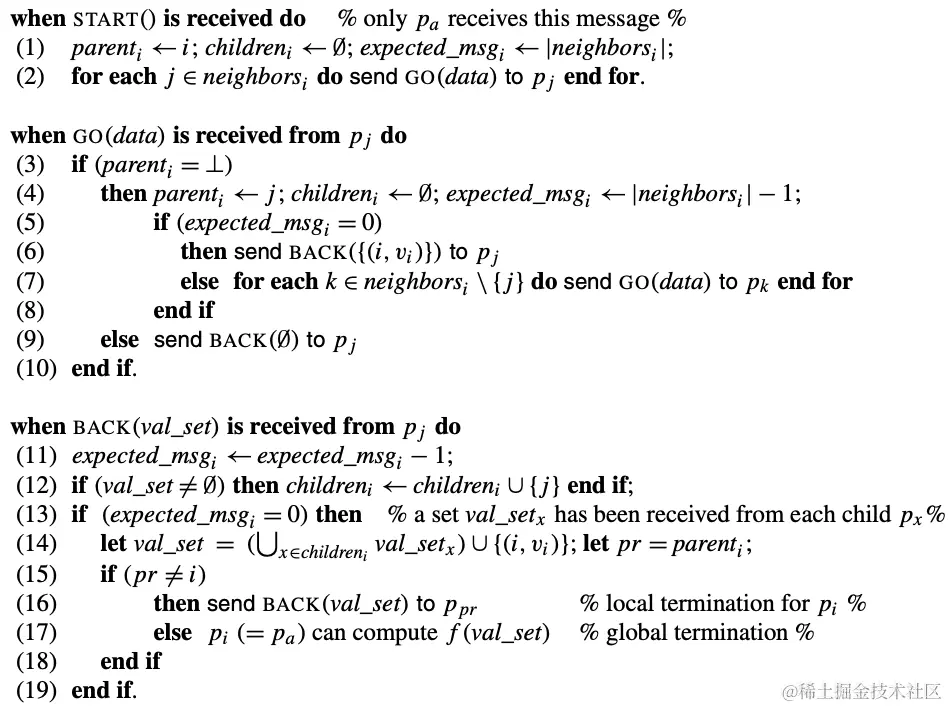

算法伪代码

1.3 广度优先生成树

1.3.1 去中心化的广度优先生成树算法

算法原理
假设根节点进程为pa，GO信息现在携带发送进程与pa的距离。每个节点通过感知GO信息附带的与根节点的距离，不断动态优化自己跟根节点的最短距离，最终收敛到以pa为根的广度优先生成树

本地变量

• parent变量：存储当前已知的、离根最近的父节点ID，初始为空。与1.2.4朴素算法的不同之处在于，此变量会不停地动态更新，直至收敛到最优值。
• children集合：存储子节点ID，初始为∅。与1.2.4朴素算法一致
• expect_msg整数变量：本节点向邻居发送信息后，需要等待每个邻居的回复信息。此集合存储尚未回复信息的邻居总数。与1.2.4朴素算法一致
• level整数变量：存储当前本节点到根的最短距离

算法描述

• 本地调用
  • START(): 根进程pa触发算法，向自己的所有邻居发送GO(0)信息
• 信息处理
  • 从进程j处接收到GO(d)信息：
    • 如果进程首次接收到GO(d)消息，或者d+1<本地level变量（说明进程j距离根更近，选择进程j作为父节点更优），则设置parent变量为进程j，将level变量设置为d+1，设置expect_msg变量为邻居总数。如果进程没有其他邻居，则向父节点发送BACK(yes, d+1)信息（表明自己已经完成了生成树建立），否则，向其他邻居群发GO(d+1)信息
    • 如果进程非首次接收到GO(data)消息，并且d+1>=本地level（说明进程j不是更优选择），则直接向进程j回复BACK(no, d+1)信息（表明进程j没有被选为父节点）
  • 从进程j处接收到BACK(resp, d)信息，resp的值可以是yes或者no:
    • 如果d!=level+1，说明此信息并非本轮GO信息群发的回复（可能是上一次群发的慢回复），直接丢弃。
    • 如果d=level+1，判定收到了本轮群发的新回复，将expect_msg减1
    • 如果resp=yes，表明这是子节点的回复，将进程j设置为子节点。
    • 检查expect_msg=0(是否从自己的所有邻居处收齐BACK信息），则向自己的父节点发送BACK(yes, level)信息；
    • 如果自身为根节点，则算法结束，根节点后续可以广播特定消息，向其他节点宣告算法结束

复杂度分析
设N为节点总数，最差情况为全连通图，并且根距离为d的每个节点都更新了d次才收敛到最优值。由于全联通图的每一次更新都需要O(n^2)条信息，此时建立生成树的信息复杂度为O(N^3)，时间复杂度为O(N)

算法伪代码

1.3.2 中心化的广度优先生成树算法

算法原理
根节点进程pa会发起一轮又一轮的GO信息探测，逐层进行广度优先搜索，建立自身为根的广度优先生成树。相比于1.3.1去中心化算法，中心化算法的优点是信息复杂度降低，非根节点只更新一次就能获得最优距离；缺点是每一轮探测只能向外多访问一层节点，时间复杂度提高

本地变量

• parent变量：存储父节点ID，初始为空。此值一旦赋值就不可更改。
• children集合：存储子节点ID，初始为∅。与1.3.1中心化算法一致
• waiting_from集合：每一轮探测本节点向邻居发送信息后，都需要等待每个邻居的回复信息，收齐回复之后才能开始下一轮探测。此集合存储本轮探测中尚未回复信息的邻居ID。
• to_send集合：存储后续轮次需要发送GO信息继续探测的邻居进程集合。在一轮探测结束后，停留在这个集合中的邻居进程会在下一轮被发送GO信息。
• distance整数变量：存储本节点到根的最短距离。与1.3.1中心化算法的不同之处在于，此变量只写入一次，之后不可变

算法描述

• 本地调用

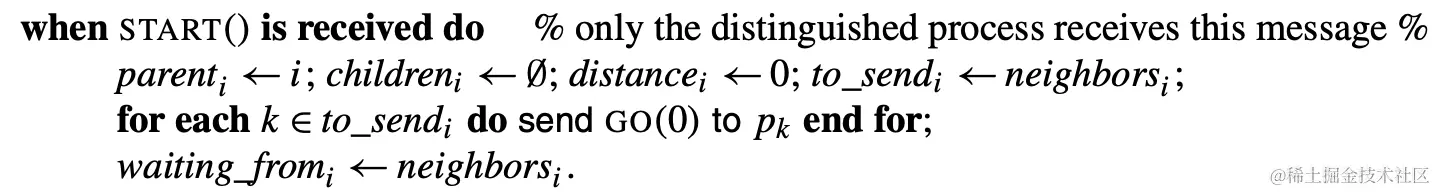

  • START(): 根进程pa触发算法，pa设置自己为根节点，把自己的所有邻居加入to_send集合和waiting_from集合，并发送GO(0)信息开始第一轮波浪探测
• 信息处理
  • 从进程j处接收到GO(d)信息：
    • 如果进程首次接收到GO(d)消息，则设置parent父节点变量为进程j，将distance置为d+1，把自己的所有其他邻居加入to_send集合。在下一轮由根进程pa发起的探测中，本进程也会开始向邻居发送GO信息。
      • 如果to_send集合为空，则向父节点回复BACK(stop)信息表明作为叶子节点，自身广度优先探测已结束；否则，回复BACK(continue)信息表明自己仍有下层未知节点，需要在下一波GO信息继续探索；
    • 如果进程从父节点处再次收到GO(d)信息，则把waiting_from集合置为to_send集合，并且向to_send集合中的进程广播GO(distance)信息，开始对自己的邻居进行探索
    • 如果进程从非父节点接收到GO(d)消息，则向进程j回复BACK(no)信息（表明进程j没有被选为父节点）
  • 从进程j处接收到BACK(resp, d)消息
    • 将进程j移出waiting_from（无论BACK信息的内容为何，只要收到回复就应该移出集合）
    • 如果resp是continue或者stop，则将进程j加入children子节点集合（分别对应子节点未完成探测和已完成探测两种情况）
    • 如果resp是stop或者no，则将进程j移出to_send集合（stop意味着子节点j已经完成了自身的广度优先探测，no表示进程j不是自己的子节点；无论何种情况，下一轮探测都不应该向进程j发送GO信息）
    • 当to_send为∅时，向父节点发送BACK(stop)信息，表明自身广度优先探测已结束；当to_send不为∅，但waiting_from为空时，则需要分情况讨论
      • 非根进程：向父节点发送BACK(continue)信息（本轮探测结束，但自己仍有下层未知节点需要在下一轮探测中继续）
      • 根进程pa：如果to_send集合也为∅，则广度优先生成树算法完毕；否则，本轮探索完毕但仍有子节点尚未探明，需要继续探索。pa向to_send集合的进程广播GO(0)信息，并把waiting_from集合置为to_send集合，开始下一轮探测。

复杂度分析
N为节点总数，最差情况为所有节点以单线链接，此时建立广度优先生成树的信息复杂度为O(n^2)，时间复杂度为O(n^2)

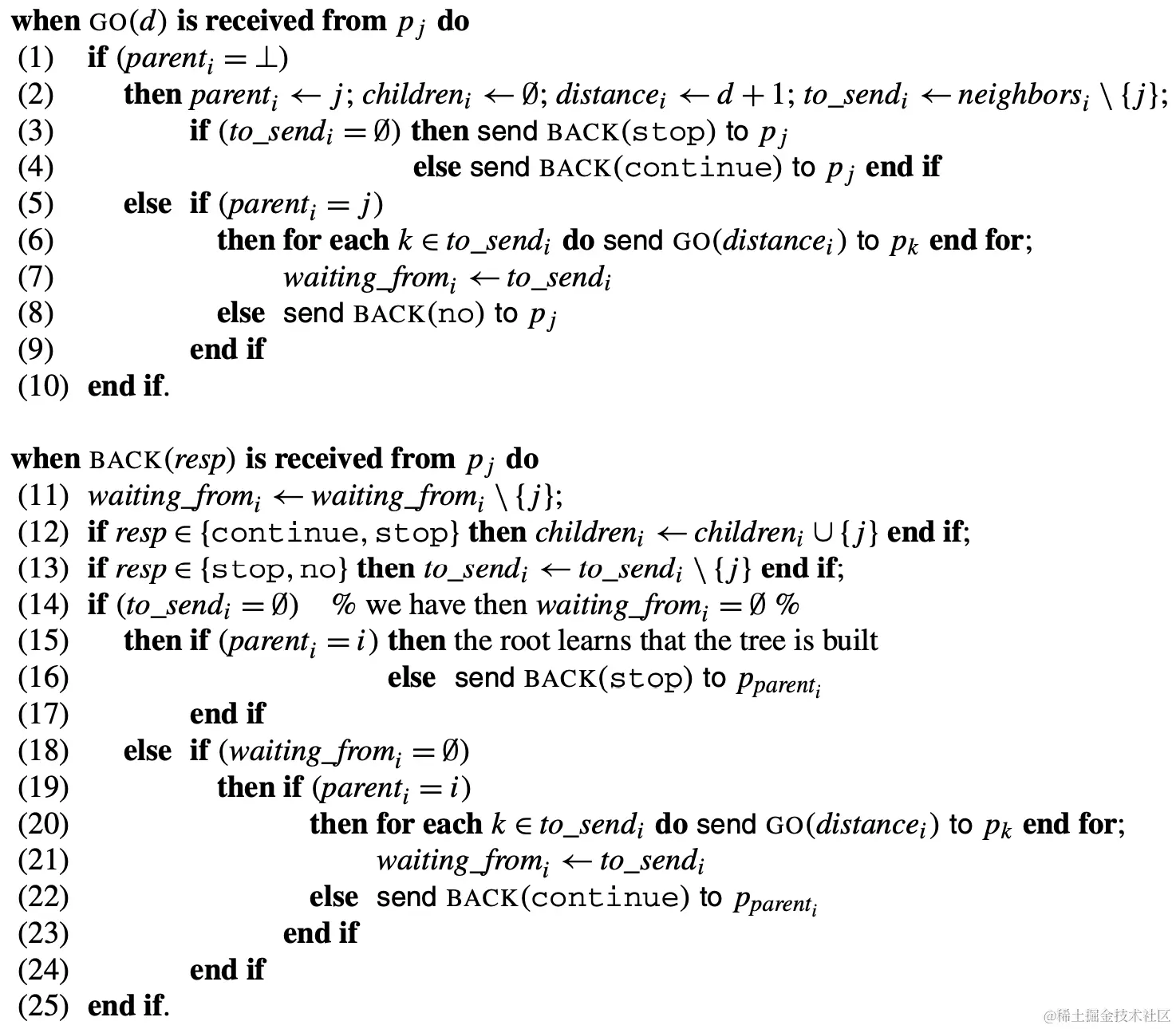

算法伪代码

1.4 深度优先生成树

1.4.1 朴素算法

算法原理
进程会随机选择自己的邻居进行深度优先的探测。比起广度优先生成树算法，本算法的信息复杂度更低，但深度优先算法本质上不可并行，因此同一时刻只能有一个进程进行探测，时间复杂度更高，而且在全联通图场景下，会生成效率最差的单链树。

本地变量

• parent变量：存储父节点ID，与广度优先算法一致
• children集合：存储子节点ID，与广度优先算法一致
• visited集合：存储本节点已经访问过的邻居节点。

算法描述

• 本地调用
  • START(): 根进程pa触发算法，pa设置自己为根节点，随机向一个未被访问的邻居发送GO()信息开始算法
• 信息处理
  • 从进程j处接收到GO()信息：
    • 如果进程首次接收到GO()消息，则设置parent父节点变量为进程j，并将进程j加入visited集合
      • 如果visited集合与邻居集合相等，则向父节点发送BACK(yes)信息表明作为叶子节点，自身深度优先探测已结束；否则，随机向一个未被访问的邻居发送GO()信息深度优先探测。
    • 如果进程非首次接收到GO()消息，则向进程j回复BACK(no)信息表明进程j没有被选为父节点
  • 从进程j处接收到BACK(resp)消息
    • 将进程j加入visited集合（无论是什么回复，进程j都已经被访问了，无需再访问）
    • 如果resp是yes，则将进程j加入children子节点集合
    • 检查visited集合与邻居集合是否相等。如果相等，则需要分情况讨论
      • 非根进程：说明自身所有邻居都被访问了，本节点的深度优先生成树算法结束，向父节点发送BACK(yes)信息
      • 根进程pa：算法运行完毕；
    • 如果两集合不相等，说明仍有节点需要探测。进程随机向一个未被访问的邻居发送GO()信息开始下一次深度优先探测。

复杂度分析
N为节点总数，最差情况为全联通图，此时建立深度优先生成树的信息复杂度为O(n^2)，时间复杂度为O(n^2)，而且会生成效率最差的单链树。但是对于直径为O(lgN)的全联通图而言，广度优先搜索算法可以通过并行遍历将时间复杂度压缩到O(NlgN)，但朴素深度优先算法因为无法并行，其时间复杂度依然是O(N^2)

算法伪代码

1.4.1.1 朴素算法优化一

算法原理
本进程在第一次向随机邻居发送GO()信息之前，会进入一个额外的本地-邻居并行信息交换阶段，让其他邻居得知自己已经被其他进程访问过，那么其他邻居进行深度优先搜索时，就无需再次访问本进程。实质是发送更多条数信息，换取时间复杂度降低

本地变量
与1.4.1朴素算法一致，没有变化

算法描述

• 本地调用
  • START(): 没有变化
• 信息处理
  • 从进程j处接收到GO()信息：
    • 如果进程接收到GO()消息，则设置parent父节点变量为进程j，并将进程j加入visited集合
      • 进入本地信息交换环节，进程向自己的所有邻居发送VISITED()，并且等待所有邻居返回KNOWN()
      • 【无变化】如果visited集合与邻居集合相等，则向父节点发送BACK(yes)信息表明作为叶子节点，自身深度优先探测已结束；否则，随机向一个未被访问的邻居发送GO()信息深度优先探测。
    • 由于存在本地信息交换环节，进程只会收到1次来自父节点的GO消息
  • 从进程j接收到VISITED()消息
    • 将进程j加入本进程visited集合，并返回KNOWN()信息
  • 从进程j处接收到BACK(resp, d)消息
    • 无变化

复杂度分析
建立生成树的信息复杂度仍为O(n^2)，但常数系数因为本地信息交换阶段而增加。因为每个节点只会收到1次GO信息，时间复杂度降为O(n)

1.4.1.2 朴素算法优化二

算法原理
GO信息可以携带拥有全局信息的visited集合来避免本地信息交换，实质是发送更大容量的信息，换取信息复杂度和时间复杂度的双重降低

本地变量

• visited集合：改为随GO信息一起传播的全局变量，移除进程的本地副本
• 其他变量与1.4.1朴素算法一致，没有变化

算法描述

• 本地调用
  • START(): 没有变化
• 信息处理
  • 从进程j处接收到GO(visited)信息：
    • 设置parent父节点变量为进程j，并将进程j加入visited集合。如果visited集合与邻居集合相等，则向父节点发送BACK(visited)信息表明作为叶子节点，自身深度优先探测已结束；否则，随机向一个未被访问的邻居进程k发送GO(visited)信息开始深度优先探测，并将进程k加入children子节点集合。
  • 从进程j处接收到BACK(visited)消息
    • 进程j必然已经被加入到visited集合，所以不用再加入。
    • 检查visited集合与邻居集合是否相等。如果相等，则需要分情况讨论
      • 非根进程：说明自身所有邻居都被访问了，本节点的深度优先生成树算法结束，向父节点发送BACK(visited)信息
      • 根进程pa：算法运行完毕；
    • 如果两集合不相等，说明仍有节点需要探测。进程随机向一个未被访问的邻居进程k发送GO(visited)信息开始下一次深度优先探测，并将进程k加入children子节点集合。

复杂度分析
每个节点至多收到一次GO(visited)信息，建立生成树的信息复杂度降为O(n)，时间复杂度降为O(n)

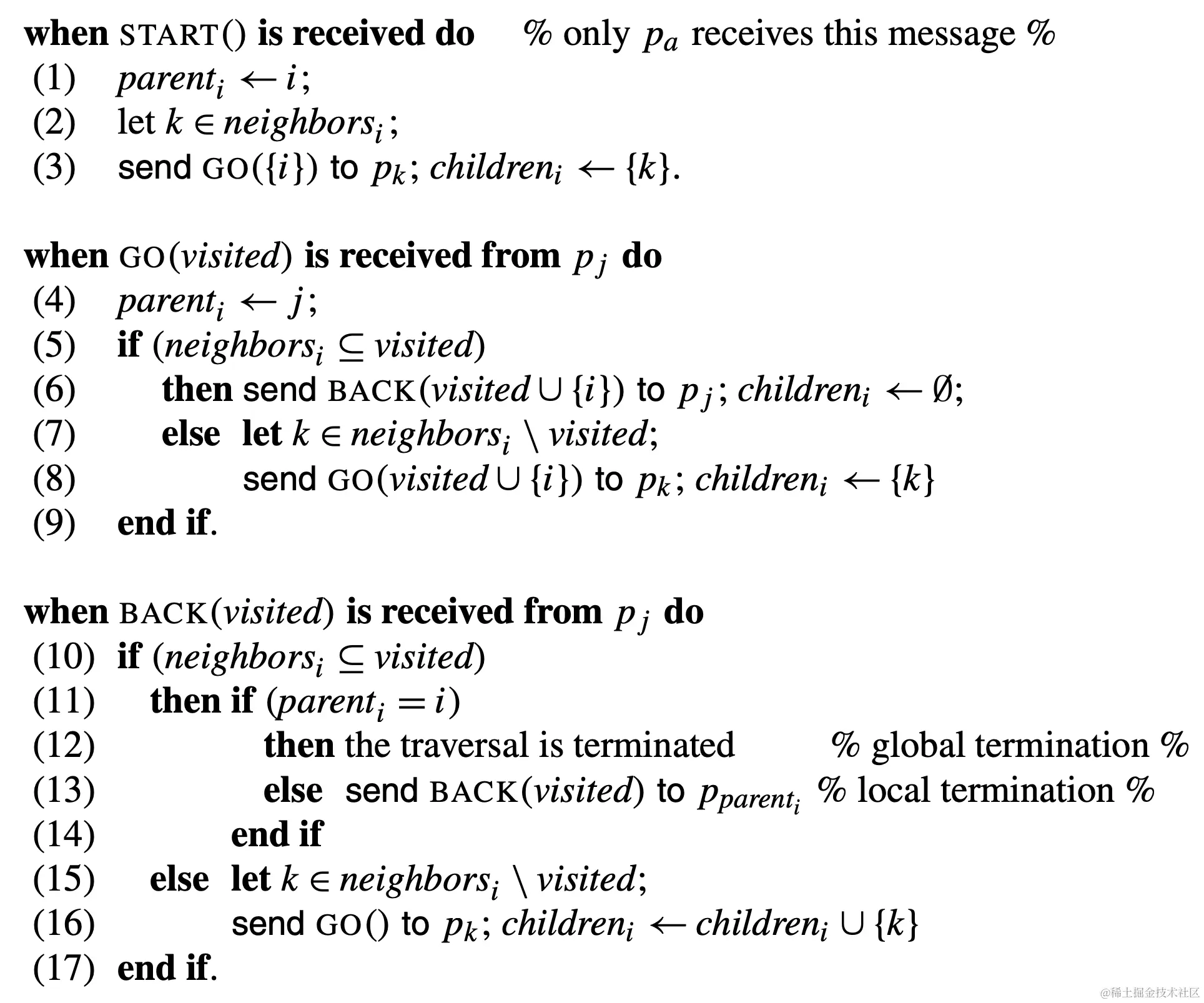

算法伪代码

1.5 逻辑环

在环拓扑上广播信息是非常简明直观的：每个进程获取消息后，直接将信息转发给自己的逻辑环后继进程即可。本节将会介绍如何建立起环拓扑，向上层应用屏蔽分布式系统的实际结构。

注意：现实中分布式系统可能是任意视图结构，所以进程的逻辑环后继很可能不是自己的物理邻居，甚至与自己相隔很远。因此，我们需要在每个进程引入路由表的概念。各节点通过路由表让信息按照逻辑环正确流动。

1.5.1 逻辑环生成算法

算法原理
生成逻辑环算法与1.4.1.2深度优先生成树优化二非常相似，但生成环的方向与深度优先搜索相反。逻辑环的简单路径可能由更长的实际路由决定，但是算法保证整个环的长度固定为2(n-1)

本地变量

• parent变量：存储父节点ID，初始为空。此值一旦赋值就不可更改。
• succ变量：存储本地逻辑后继，注意逻辑后继不一定是自己的物理邻居
• routing路由表数组：存储信息下一跳投递去向。routing[k]=j，意味着如果信息是从进程k处收到的，那么本进程应该将此信息转发给进程j。

算法描述

• 本地调用
  • START(): 特殊进程pa触发算法，pa设置自己为根节点，向自己随机邻居发送GO(visited, pa)信息
• 信息处理
  • 从进程j处接收到GO(visited, last)信息：
    • 设置parent父节点变量为进程j，设置succ变量为last（表明进程last是进程i的逻辑后继），将自身id放入visited集合。

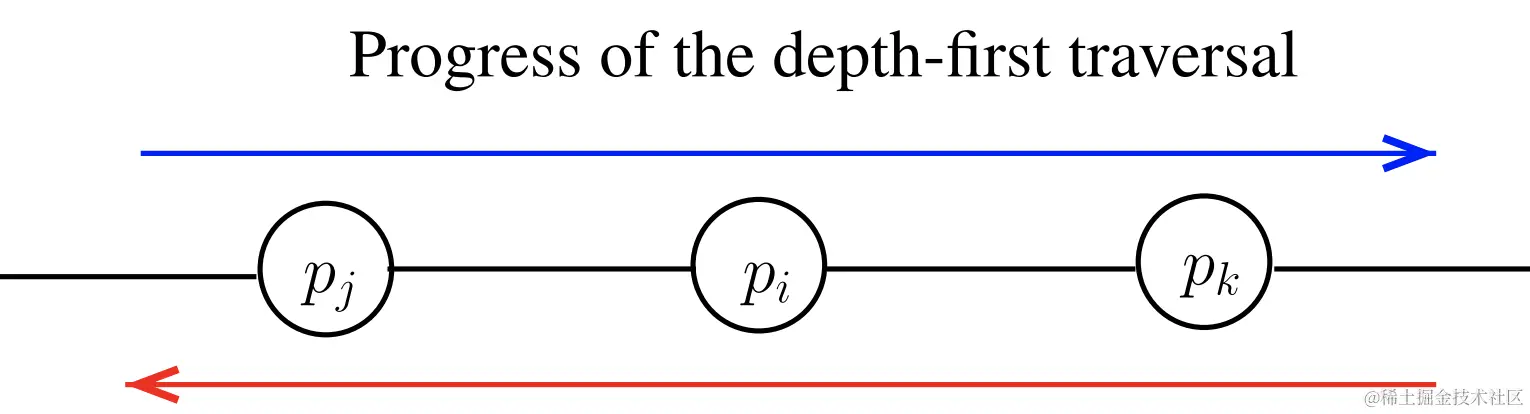

      • 需要注意的是last不一定是进程j：假设进程j有2个子节点i和j（假设进程i和进程k都是叶子结点，没有其他邻居），那么i收到的GO信息的last变量是j，而k收到的GO信息的last变量则是i，这样就形成了k->i->j的逻辑环，而实际信息传递路径为k->j->i->j
    • 检查GO信息携带的visited集合是否包括了自己的所有邻居
      • 是，则向父节点j回复BACK(visited, i)信息，并设置routing路由表[j]值为j（说明自己的其他邻居都已经进入了逻辑环，无需继续探测，也不可能从其他邻居处收到信息；收到来自进程j的信息后，应该原路转发回去）；
      • 否则向随机邻居k发送GO(visited, i)信息，并设置routing路由表[k]的值为j（进程k的逻辑后继必然是本进程，而本进程的逻辑后继是进程last，而last通过进程j可达，因此从进程k处收到的信息应该转发给进程j）
  • 从进程j处接收到BACK(visited, last)消息
    • 检查GO信息携带的visited集合是否包括了自己的所有邻居
      • 如果是，则需要进一步检查自身是否为根节点：
        • 是，则将last设置为自己的后继，生成环算法完毕
        • 否则，向父节点发送BACK(visited, last)信息，并设置routing路由表[parent]值为j（parent或者parent上层的某个节点，其逻辑后继是进程last，而last通过进程j可达，因此从parent处收到的信息应该转发给进程j）
    • 否则继续向随机未被访问的邻居发送GO(visited, last)信息，并设置routing路由表[k]的值为j

复杂度分析
N为节点总数，建立逻辑环的信息复杂度为O(N)，时间复杂度为O(N)。在环上广播信息的时间复杂度为O(N)。

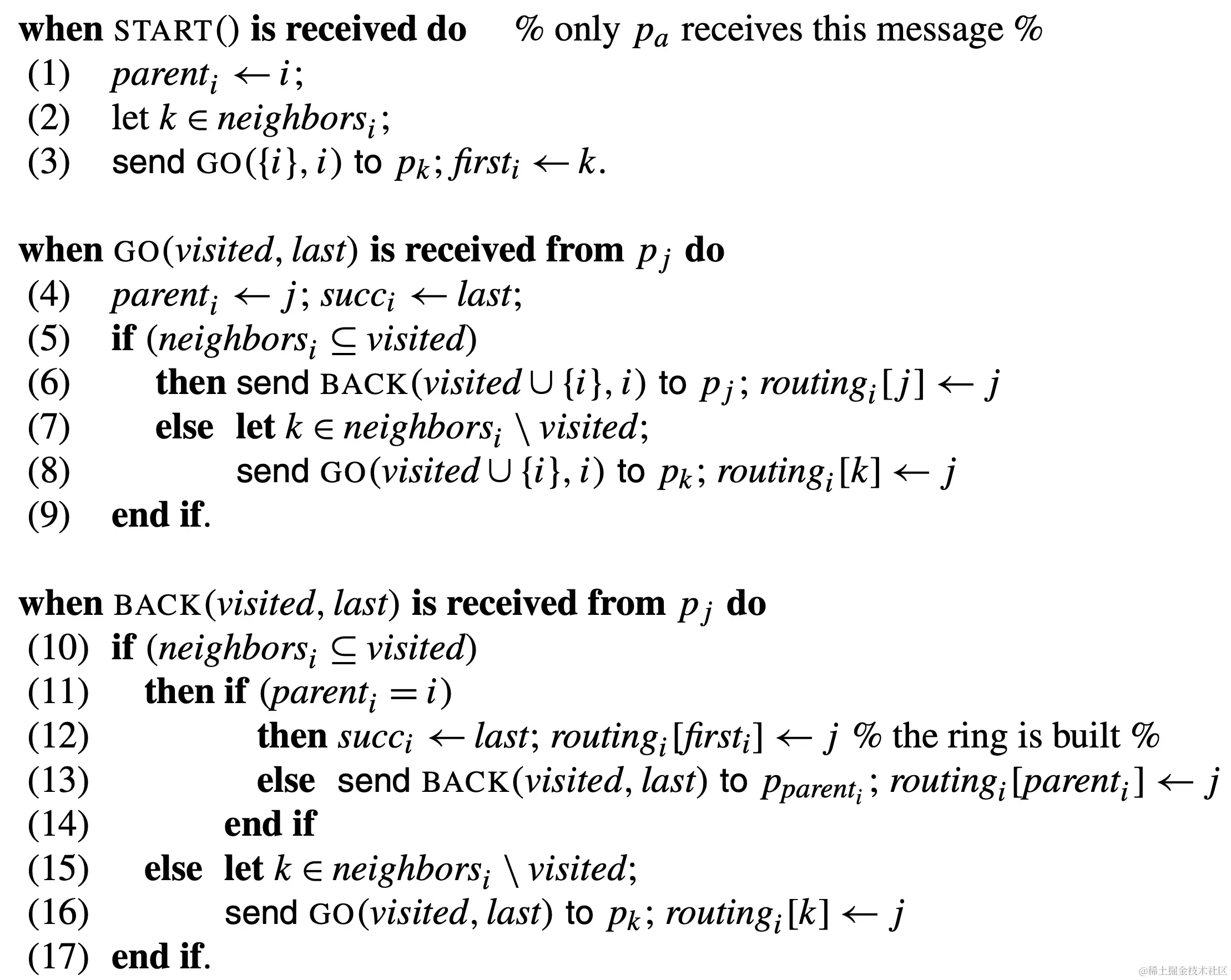

算法伪代码

1.5.2 逻辑环广播算法

算法描述

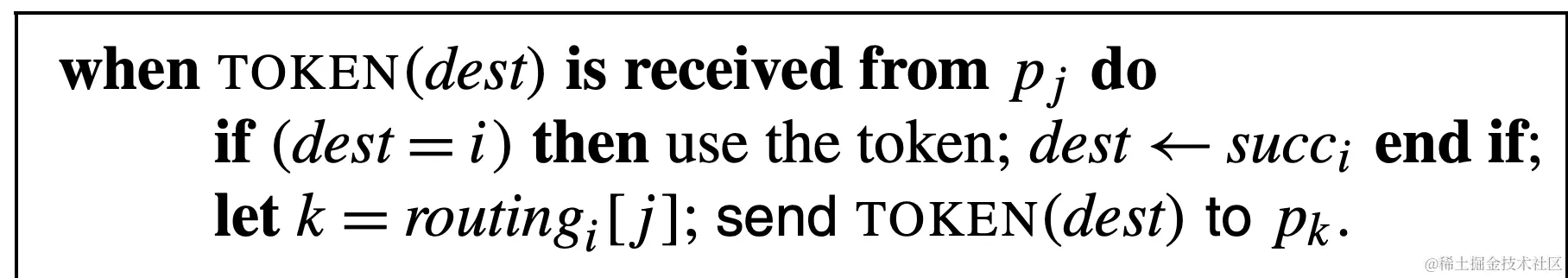

进程接收到TOKEN(dest)消息，如果dest是自身，则消费token，并将dest置为本节点的逻辑后继。随后查询路由表并将TOKEN信息投递出去

复杂度分析
N为节点总数，在环上广播信息的时间复杂度为O(N)，信息复杂度为O(N)。
