m基于gardner环的定时同步matlab仿真,采用四倍采样,QPSK调制进行测试

78 阅读3分钟

1.算法仿真效果

matlab2022a仿真结果如下:

938a9bde7a30e7c32ec6f4d3bdf8c1f6_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

对比不同时偏,不同SNR下gardner环的定时调整参数uk变化仿真结果图:

  1ab837c2f237a92028424592dabba867_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.jpg

2.算法涉及理论知识概要

       位同步,也叫符号同步、定时同步、码元同步,只有数字通信才需要,数字通信中不管是基带传输还是频带传输都需要。



       这是因为数字通信中,是用波形中的几个采样点去代替一个符号,在接收端只需要对这些采样点中的一个进行判决,便可以恢复出这个符号。



       实际通信中,由于信道的传输时延,接收两端的时钟偏移,接收端无法找到符号的最佳时刻来对其进行采样判决,这便使得接收端恢复出的数据与发送端的数据有误差。



       接收端若想在最佳采样时刻恢复发送端的数据,便要使得接收时钟与发送时钟同步,因此接收端要采取措施来调整接收端的采样时钟,这个同步的过程便定义为位同步。



       Gardner定时误差算法通常用在BPSK、QPSK信号,通过改进可以应用在QAM等多进制基带信号中。Gardner定时误差算法,该算法的一个特点是每个符号只需要使用两个采样点,一个是strobe点,即最佳观察点,另外一个是midstrobe点,即两个观察点之间的采样点。Gardener环中的数控振荡器与锁相环路中的NCO功能完全不同,这里的NCO作用是产生时钟,即确定内插基点mk,同时完成分数间隔uk的计算,以提供给内插器进行内插。

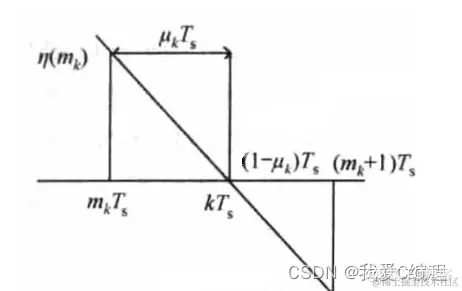

         位同步环路中的数控振荡器(NCO)是一个相位递减器,它的差分方程为:

η(m+1)=[η(m)-ω(m)]mod1



       式中,η(m)是第m个工作时钟NCO寄存器的内容,ω(m)为NCO的控制字,两者都是正小数。NCO的工作周期是T s(采样周期),内插器的周期为T i,ω(m)由环路滤波器进行调节,使NCO在最佳采样时刻溢出。当环路达到平衡时,ω(m)近似是个常数,此时平均每隔1/ω(m)个采样周期,NCO就溢出一次,所以



30d90b26ec1877bbd1031f6c66e35e04_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

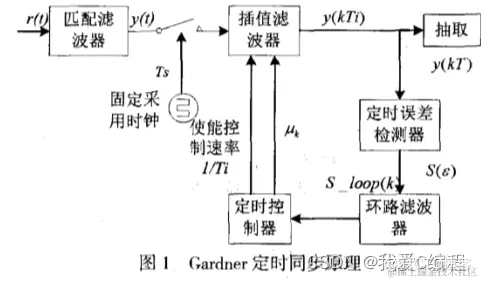

gardner环内部结构如下所示:



52bca6b84e1d4300898d64da726da9fc_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

3.MATLAB核心程序 `%信号加载的时偏

errs        = [2e-4,0.5e-4,0.2e-4];

SNR_DBs     = [1,10,20];

idx         = 0;







for i1 = 1:length(errs)

for i2 = 1:length(SNR_DBs)

err         = errs(i1);

SNR_DB      = SNR_DBs(i2);

idx         = idx+1;

sl          = 3000;



 ............................................................

I_D  = awgn(I_D,SNR_DB,'measured');  %接受端的信号,加载指定的snr

Q_D  = awgn(Q_D,SNR_DB,'measured');  %接受端的信号,加载指定的snr

.........................................................................

 %gardner环

 for i = 2 : interplen - 1

     for k = 1 : nsamp

          %nco控制模块

          y_temp = q0 - w;

          q(m) = q0;

          if y_temp > 0

              q0 = y_temp;

          else

              q0 = mod(y_temp,1);

              mk = m;

              uk = s0 * q(m);

              uu(j) = uk;

              %内插器I

              data1 = datarcosI(mk);

              data2 = datarcosI(mk + 1);

              interp_outI(j) = uk * data2 + (1 - uk) * data1;

              %内插抽取模块

.............................................................

          end

          m  = m + 1;

     end

      %误差检测

................................................

      %环路滤波

..........................................................

 end



%gardner环性能

figure(1);

subplot(3,3,idx)

plot(uu,'b');

grid on;

title(['SNR=',num2str(SNR_DB),'  时偏:',num2str(err)]);



end

end

%系统最后输出数据与原始数据比对

figure;

subplot(311);

stem(I_Data(6:end-6));

grid on;

xlim([5000,5100]);

legend('原始信号');



subplot(312);

stem(I_D(4:nsamp:end));

grid on;

xlim([5000,5100]);

legend('定时同步前基带信号');



subplot(313);

stem(qoutI(2:end));

grid on;

xlim([5000,5100]);

legend('gardner环输出基带信号');`
