几何体

所有几何图形都继承自BufferGeometry类，这个类上有很多方法：translate(),rotateX()等，所有可实例化的各种形状的几何体的类在three.js文档中，可以直接查到：

BoxGeometry

通过长方体讲一下他的六个参数和细分的概念

BoxGeometry有6个参数：

width：在x轴上的大小
height：在y轴上的大小
depth：在z轴上的大小
widthSegments：在x轴上的细分数量
heightSegments：在y轴上的细分数量
depthSegments：在z轴上的细分数量

细分是一个面上有多少个三角形组成：一个长方形面对角顶点相连可以形成两个三角形，将轴进行细分，就能获得更多的三角形，这有助于更方便的对细节操作，比如一个面上有多个小三角形，对其中某个顶点向上提，则三角形越小，向上提的部分就越精确，越细节，这张平面就会有高低之分。

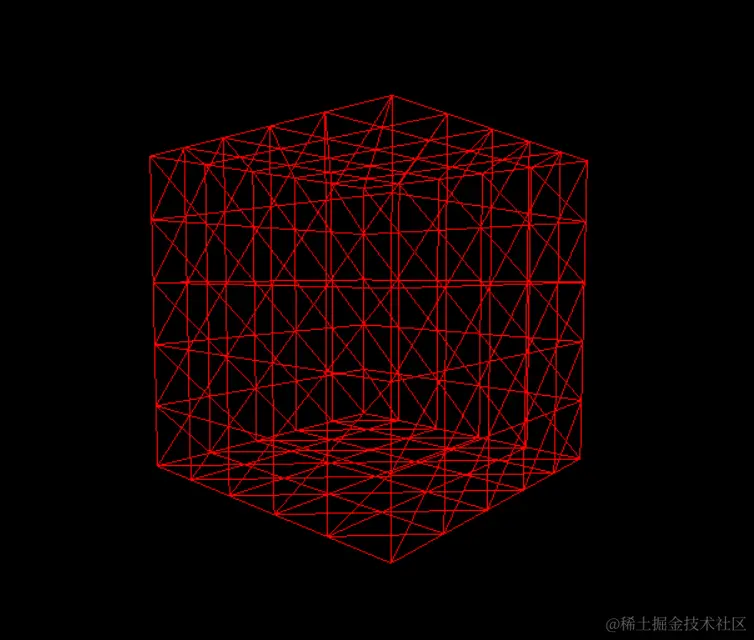

可以在mesh网格的材料中设置显示线框结构

const material=new THREE.MeshBasicMaterial({
    color:"#ff0000",
    wireframe:true
})

$K{ACLTNTEMY8DB_3P%}MC.png$

创建自己的图形

在创建一个自己定义的几个图形前，先了解如何存储BufferGeometry数据，这个数据包括顶点，位置，uv，nomal等

使用原生js的语法Float32Array创建这些数据，是一个一维数组，只能存储浮点数，有固定长度

创建数组有两种方法：

方法一：

//长度为9的数组
const positionsArray=new Float32Array(9);
//第一个顶点，xyz轴的值
positionsArray[0]=0;
positionsArray[1]=0;
positionsArray[2]=0;
//第二个顶点
positionsArray[3]=0;
positionsArray[4]=1;
positionsArray[5]=0;
//第三个顶点
positionsArray[6]=1;
positionsArray[7]=0;
positionsArray[8]=0;

方法二：

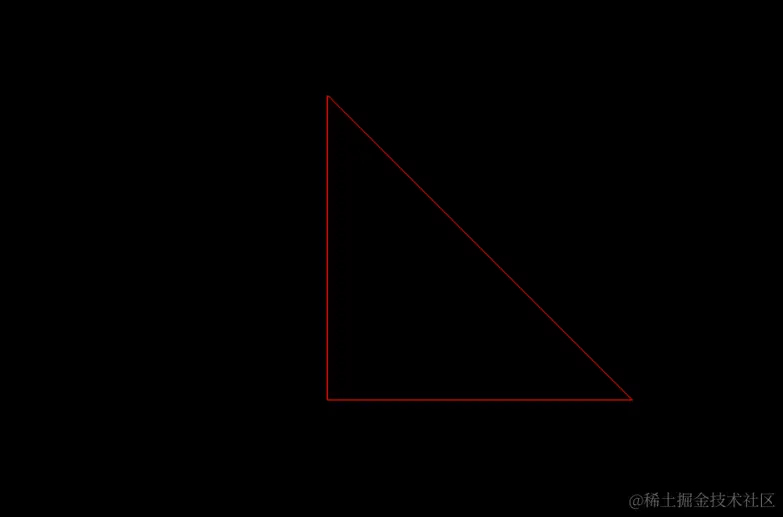

const positionsArray=new Float32Array([
    0,0,0,
    0,1,0,
    1,0,0
])

将数据数组形式转为要存储的three.js中的BufferAttribute形式，第一个参数是转化的数组，第二个参数是一个顶点有几个轴的值确定

const positionsAttribute=new Three.BufferAttribute(positionsArray,3)

创建一个空的BufferGeometry

const geometry=new THREE.BufferGeometry()

将位置属性放入图形中，告知其组成图形的几个点

geometry.setAttribute("position",positionsAttribute)

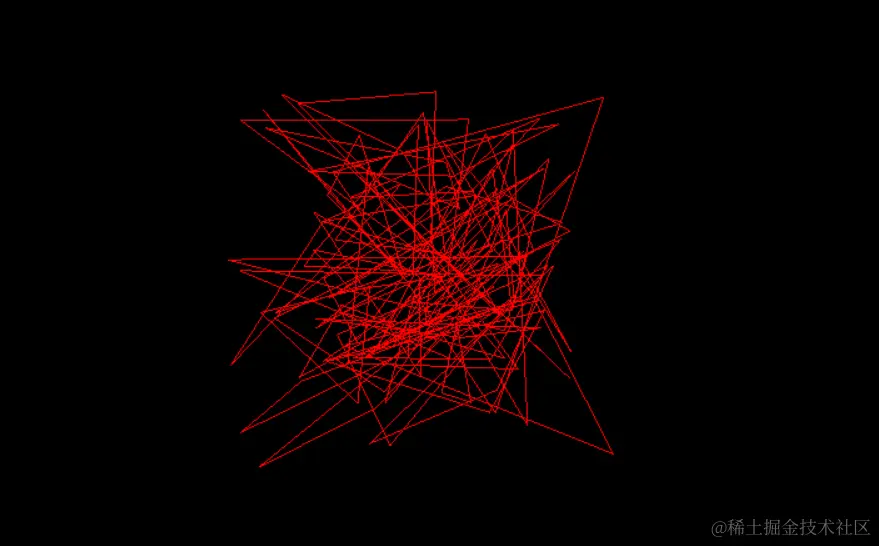

创建50个随机顶点的三角形，定点取值范围为-0.5~0.5

const count=50;
//50个三角形，每个三角形3个顶点，每个顶点由3个坐标决定
const positionsArray=new Float32Array(count*3*3)
for(let i=0;i<count*3*3;i++){
    positionsArray[i]=Math.random()-0.5
}
const positionsAttribute=new THREE.BufferAttribute(positionArray,3)
const geometry=new THREE.BufferGeometry()
geometry.setAttribute("position",positionsAttribute)
const material=new THREE.MashBasicMaterial({
    color:"#ff0000",
    wireframe:true
})
......
