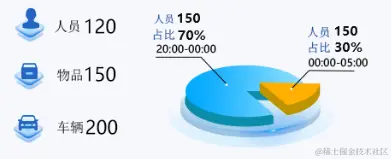

1、饼图封装
<div>
<div class="pie" ref="3dpie"></div>
</div>
</template>
<script>
import "./echarts-gl.min";
export default {
data() {
return {
myChart: null
};
},
created() {},
computed: {},
mounted() {
this.$nextTick(() => {
this.echartsPie();
});
},
methods: {
echartsPie() {
let chartDom = this.$refs["3dpie"];
this.myChart = this.$echarts.init(chartDom);
function getParametricEquation(
startRatio,
endRatio,
isSelected,
isHovered,
k,
h,
i
) {
// 计算
let midRatio = (startRatio + endRatio) / 2;
let startRadian = startRatio * Math.PI * 2;
let endRadian = endRatio * Math.PI * 2;
let midRadian = midRatio * Math.PI * 2;
// 如果只有一个扇形，则不实现选中效果。
if (startRatio === 0 && endRatio === 1) {
isSelected = false;
}
// 通过扇形内径/外径的值，换算出辅助参数 k（默认值 1/3）
k = typeof k !== "undefined" ? k : 1 / 3;
// 计算选中效果分别在 x 轴、y 轴方向上的位移（未选中，则位移均为 0）
let offsetX = isSelected ? Math.cos(midRadian) * 0.3 : 0;
let offsetY = isSelected ? Math.sin(midRadian) * 0.1 : 0;
let offsetZ = i == 1 ? 2 : 0;
console.log("offsetX", i, offsetX, offsetY);
// 计算高亮效果的放大比例（未高亮，则比例为 1）
let hoverRate = isHovered ? 1.05 : 1;
// 返回曲面参数方程
return {
u: {
min: -Math.PI,
max: Math.PI * 3,
step: Math.PI / 32
},
v: {
min: 0,
max: Math.PI * 2,
step: Math.PI / 20
},
x: function(u, v) {
if (u < startRadian) {
return (
offsetX +
Math.cos(startRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
if (u > endRadian) {
return (
offsetX +
Math.cos(endRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
return offsetX + Math.cos(u) * (1 + Math.cos(v) * k) * hoverRate;
},
y: function(u, v) {
if (u < startRadian) {
return (
offsetY +
Math.sin(startRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
if (u > endRadian) {
return (
offsetY +
Math.sin(endRadian) * (1 + Math.cos(v) * k) * hoverRate
);
}
return offsetY + Math.sin(u) * (1 + Math.cos(v) * k) * hoverRate;
},
z: function(u, v) {
if (u < -Math.PI * 0.5) {
return offsetZ + Math.sin(u);
}
if (u > Math.PI * 2.5) {
return offsetZ + Math.sin(u);
}
// 调整扇形高度
return offsetZ + (Math.sin(v) > 0 ? 0.1 * h : -1);
}
};
}
// 生成模拟 3D 饼图的配置项
function getPie3D(pieData, internalDiameterRatio) {
let series = [];
let sumValue = 0;
let startValue = 0;
let endValue = 0;
let legendData = [];
let k =
typeof internalDiameterRatio !== "undefined"
? (1 - internalDiameterRatio) / (1 + internalDiameterRatio)
: 1 / 3;
// 为每一个饼图数据，生成一个 series-surface 配置
for (let i = 0; i < pieData.length; i++) {
sumValue += pieData[i].value;
let seriesItem = {
name:
typeof pieData[i].name === "undefined"
? `series${i}`
: pieData[i].name,
type: "surface",
parametric: true,
wireframe: {
show: false
},
pieData: pieData[i],
pieStatus: {
selected: false,
hovered: false,
k: k
}
};
if (typeof pieData[i].itemStyle != "undefined") {
let itemStyle = {};
typeof pieData[i].itemStyle.color != "undefined"
? (itemStyle.color = pieData[i].itemStyle.color)
: null;
typeof pieData[i].itemStyle.opacity != "undefined"
? (itemStyle.opacity = pieData[i].itemStyle.opacity)
: null;
seriesItem.itemStyle = itemStyle;
}
series.push(seriesItem);
}
// 使用上一次遍历时，计算出的数据和 sumValue，调用 getParametricEquation 函数，
// 向每个 series-surface 传入不同的参数方程 series-surface.parametricEquation，也就是实现每一个扇形。
for (let i = 0; i < series.length; i++) {
endValue = startValue + series[i].pieData.value;
series[i].pieData.startRatio = startValue / sumValue;
series[i].pieData.endRatio = endValue / sumValue;
series[i].parametricEquation = getParametricEquation(
series[i].pieData.startRatio,
series[i].pieData.endRatio,
true,
false,
k,
// 调整扇形高度
i === 0 ? 10 : 10,
i
);
startValue = endValue;
legendData.push(series[i].name);
}
let values = []
pieData.forEach(item=>{
values.push(item.value)
})
// 是否需要label指引线。
series.push({
name: "pie3d",
type: "pie",
label: {
opacity: 1,
fontSize: 12,
lineHeight: 5,
color: "#000"
},
labelLine: {
length: 20,
length2: 45
},
startAngle: -30, //起始角度，支持范围[0, 360]。
clockwise: false, //饼图的扇区是否是顺时针排布。上述这两项配置主要是为了对齐3d的样式
radius: ["15%", "24%"],
center: ["58%", "52%"], //指示线的位置
data: values,
itemStyle: {
opacity: 0
}
});
// 准备待返回的配置项，把准备好的 legendData、series 传入。
let option = {
//animation: false,
legend: {
show: false,
data: legendData
},
// tooltip: {
// formatter: params => {
// if (params.seriesName !== 'mouseoutSeries') {
// return `${params.seriesName}<br/><span style="display:inline-block;margin-right:5px;border-radius:10px;width:10px;height:10px;background-color:${params.color};"></span>${option.series[params.seriesIndex].pieData.value}`;
// }
// }
// },
labelLine: {
show: true,
lineStyle: {
color: "#000"
}
},
label: {
show: true,
position: "outside",
formatter: "{b} \n{c} {d}%"
},
xAxis3D: {
min: -1,
max: 1
},
yAxis3D: {
min: -1,
max: 1
},
zAxis3D: {
min: -1,
max: 1
},
grid3D: {
show: false,
boxHeight: 16,
left: "5%",
bottom: "0%",
viewControl: {
//3d效果可以放大、旋转等，请自己去查看官方配置
alpha: 20,
// 饼块开始得角度
beta: -10,
rotateSensitivity: 1,
zoomSensitivity: 0,
panSensitivity: 0,
autoRotate: false,
distance: 300
// autoRotateSpeed: 5,
// autoRotateAfterStill: 10
}
},
series: series
};
return option;
}
// 传入数据生成 option
let option = getPie3D(
[
{
name: "a",
value: 5,
itemStyle: {
opacity: 0.8,
color: "rgb(19,176,255)"
}
},
{
name: "b",
value: 2,
itemStyle: {
opacity: 0.8,
color: "rgb(255,175,2)"
}
}
],
0
);
option && this.myChart.setOption(option);
}
}
};
</script>
<style lang="less" scoped>
.pie{
// style="width: 480px; height: 210px;"
.px2vw(width, 340);
.px2vh(height, 180);
// background-color: rgba(55, 143, 226,.5)
}
</style>
2、使用
<pie3D></pie3D>
