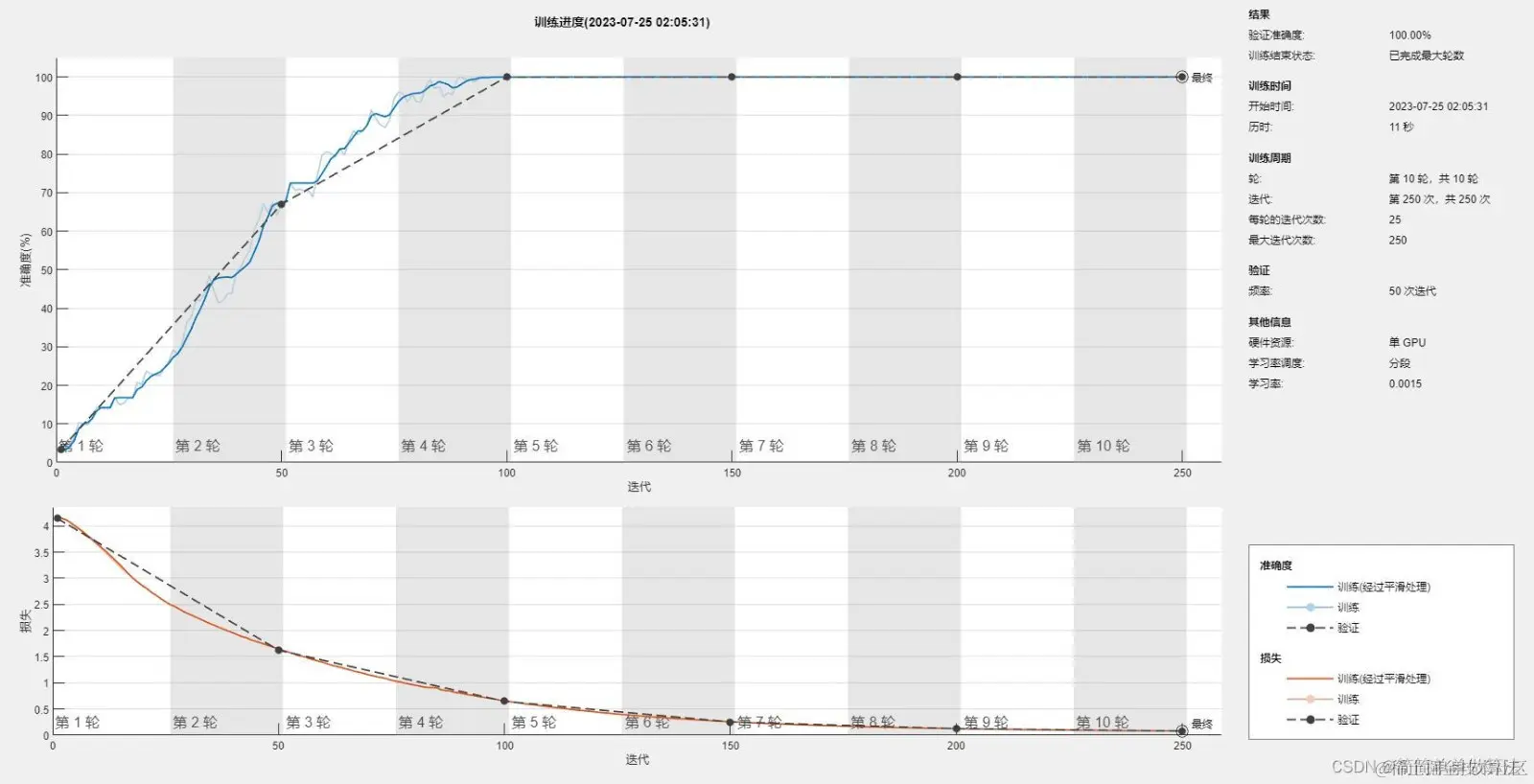

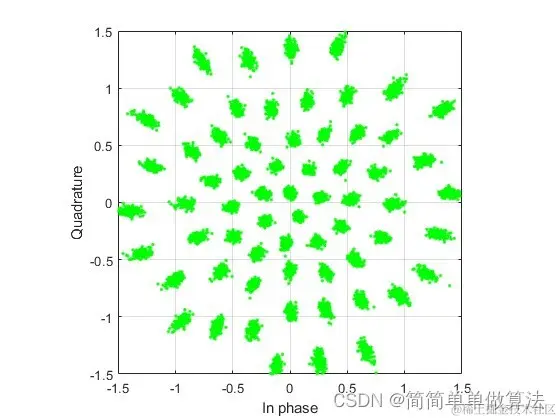

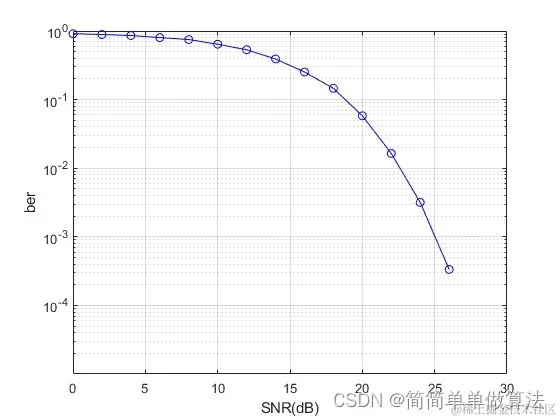

1.算法运行效果图预览
2.算法运行软件版本
matlab2022a

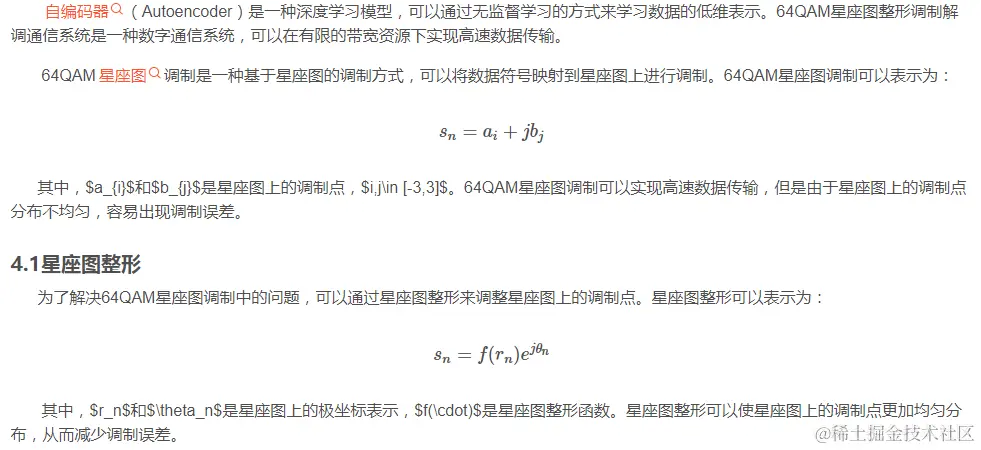

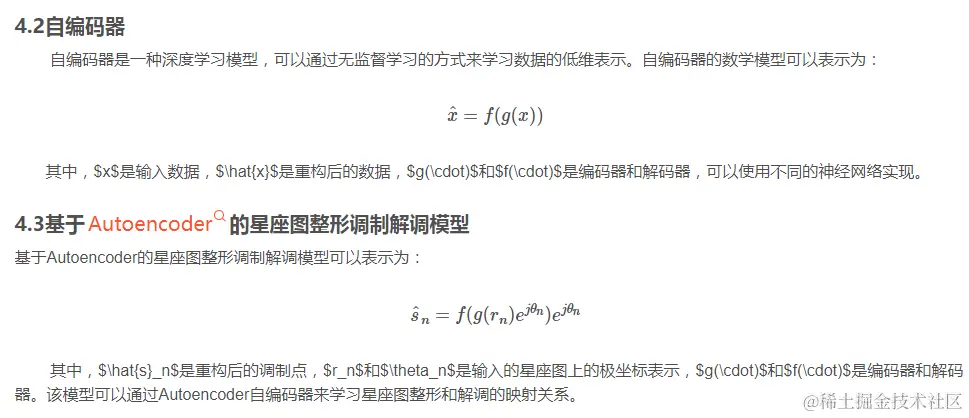

3.算法理论概述
自编码器（Autoencoder）是一种深度学习模型，可以通过无监督学习的方式来学习数据的低维表示。64QAM星座图整形调制解调通信系统是一种数字通信系统，可以在有限的带宽资源下实现高速数据传输。
4.4 实现过程
首先，需要对输入的星座图数据进行预处理，包括数据格式转换、归一化等。预处理过程可以提高模型的鲁棒性和准确性。接下来，需要利用已知的星座图数据集对Autoencoder自编码器进行训练。在训练过程中，需要选择合适的损失函数和优化算法，以提高模型的准确性和泛化能力。 在模型训练完成后，需要利用测试数据集对模型进行测试。测试过程中，需要计算模型的准确性、召回率、精确度和F1值等指标，以评估模型的性能。
在实际应用中，需要实现实时解调。这可以通过将训练好的模型部署到实际系统中来实现。在实时解调过程中，需要将接收到的信号进行采样和量化，并将量化后的信号输入到模型中进行解调。解调后的数据可以通过解码器进行解码，得到原始数据。
基于Autoencoder自编码的64QAM星座图整形调制解调通信系统可以应用于数字通信系统中，特别是在高速数据传输场景下。该系统可以通过学习星座图整形和解调的映射关系，实现更加准确和鲁棒的调制和解调过程，提高数据传输的可靠性和速度。
4.部分核心程序 `parse(p,varargin{:})
layer.NoiseMethod = p.Results.NoiseMethod;
layer.EbNo = p.Results.EbNo;
layer.EsNo = p.Results.EsNo;
layer.SNR = p.Results.SNR;
layer.BitsPerSymbol = p.Results.BitsPerSymbol;
layer.SignalPower = p.Results.SignalPower;
layer.Name = p.Results.Name;
if isempty(p.Results.Description)
switch p.Results.NoiseMethod
case 'EbNo'
value = layer.EbNo;
case 'EsNo'
value = layer.EsNo;
case 'SNR'
value = layer.SNR;
end
layer.Description = "AWGN channel with " + p.Results.NoiseMethod ...
+ " = " + num2str(value);
else
layer.Description = p.Results.Description;
end
layer.Type = 'AWGN Channel';
samplesPerSymbol = 1;
if strcmp(layer.NoiseMethod, 'EbNo')
EsNo = layer.EbNo + 10*log10(layer.BitsPerSymbol);
layer.LocalSNR = EsNo - 10*log10(samplesPerSymbol);
elseif strcmp(layer.NoiseMethod, 'EsNo')
EsNo = layer.EsNo;
layer.LocalSNR = EsNo - 10*log10(samplesPerSymbol);
else
layer.LocalSNR = layer.SNR;
end
end
....................................................
function dLdX = ...
backward(layer, X, Z, dLdZ,memory)
dLdX = dLdZ;
end
function sl = saveobj(layer)
sl.NoiseMethod = layer.NoiseMethod;
sl.EbNo = layer.EbNo;
sl.EsNo = layer.EsNo;
sl.SNR = layer.SNR;
sl.BitsPerSymbol = layer.BitsPerSymbol;
sl.SignalPower = layer.SignalPower;
sl.LocalEsNo = layer.LocalEsNo;
sl.LocalSNR = layer.LocalSNR;
end
function layer = reload(layer,sl)
layer.NoiseMethod = sl.NoiseMethod;
layer.EbNo = sl.EbNo;
layer.EsNo = sl.EsNo;
layer.SNR = sl.SNR;
layer.BitsPerSymbol = sl.BitsPerSymbol;
layer.SignalPower = sl.SignalPower;
layer.LocalEsNo = sl.LocalEsNo;
layer.LocalSNR = sl.LocalSNR;
end
end
methods (Static)
function layer = loadobj(sl)
if isstruct(sl)
layer = AutoEncode_channel;
else
layer = sl;
end
layer = reload(layer,sl);
end
end
end`
