Redis 数据结构

五、哈希表 hash

1.概述

在讲压缩列表的时候，提到过 Redis 的 Hash 对象的底层实现之一是压缩列表（最新 Redis 代码已将压缩列表替换成 listpack）。Hash 对象的另外一个底层实现就是哈希表。

2.优点

能以 O(1) 的复杂度快速查询数据。

将 key 通过 Hash 函数的计算，就能定位数据在表中的位置，因为哈希表实际上是数组，所以可以通过索引值快速查询到数据。

3.风险

哈希冲突

在哈希表大小固定的情况下，随着数据不断增多，那么哈希冲突的可能性也会越高。

解决方法

链式哈希

Redis 采用了「链式哈希」来解决哈希冲突，在不扩容哈希表的前提下，将具有相同哈希值的数据串起来，形成链接起，以便这些数据在表中仍然可以被查询到。

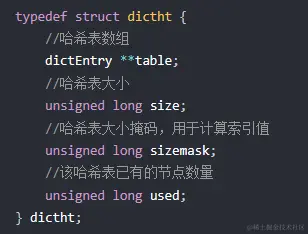

4.哈希表结构设计

可以看到，哈希表是一个数组（dictEntry **table），数组的每个元素是一个指向「哈希表节点（dictEntry）」的指针。

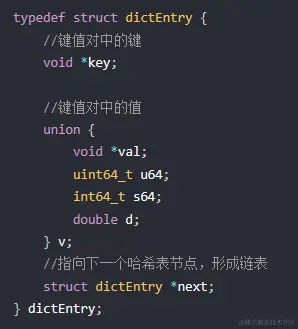

5.哈希表节点结构设计

dictEntry 结构里不仅包含指向键和值的指针，还包含了指向下一个哈希表节点的指针，这个指针可以将多个哈希值相同的键值对链接起来，以此来解决哈希冲突的问题，这就是链式哈希。

另外，dictEntry 结构里键值对中的值是一个「联合体 v」定义的。因此，键值对中的值可以是「一个指向实际值的指针，或者是一个无符号的 64 位整数或有符号的 64 位整数或double 类的值」。这么做的好处是可以节省内存空间，因为当「值」是整数或浮点数时，就可以将值的数据内嵌在 dictEntry 结构里，无需再用一个指针指向实际的值，从而节省了内存空间。

6. rehash

链式哈希局限性很明显，随着链表长度的增加，在查询这一位置上的数据的耗时就会增加，毕竟链表的查询的时间复杂度是 O(n)。

要想解决这一问题，就需要进行 rehash，也就是对哈希表的大小进行扩展。

Redis 使用 dictht 结构体表示哈希表。不过，在实际使用哈希表时，Redis 定义一个 dict 结构体，这个结构体里定义了两个哈希表（ht[2]）。

之所以定义了 2 个哈希表，是因为进行 rehash 的时候，需要用上 2 个哈希表。

过程

在正常服务请求阶段，插入的数据，都会写入到「哈希表 1」，此时的「哈希表 2 」 并没有被分配空间。

随着数据逐步增多，触发了 rehash 操作，这个过程分为三步：

⚪给「哈希表 2」 分配空间，一般会比「哈希表 1」 大 2 倍；

⚪将「哈希表 1」的数据迁移到「哈希表 2」中；

⚪迁移完成后，「哈希表 1」的空间会被释放，并把「哈希表 2」 设置为「哈希表 1」，然后在「哈希表 2」 新创建一个空白的哈希表，为下次 rehash 做准备。

存在问题

如果「哈希表 1 」的数据量非常大，那么在迁移至「哈希表 2 」的时候，因为会涉及大量的数据拷贝，此时可能会对 Redis 造成阻塞，无法服务其他请求。

7.渐进式 rehash

概述

为了避免 rehash 在数据迁移过程中，因拷贝数据的耗时，影响 Redis 性能的情况，所以 Redis 采用了渐进式 rehash，也就是将数据的迁移的工作不再是一次性迁移完成，而是分多次迁移。

步骤

⚪给「哈希表 2」 分配空间；

⚪在 rehash 进行期间，每次哈希表元素进行新增、删除、查找或者更新操作时，Redis 除了会执行对应的操作之外，还会顺序将「哈希表 1 」中索引位置上的所有 key-value 迁移到「哈希表 2」 上；

⚪随着处理客户端发起的哈希表操作请求数量越多，最终在某个时间点会把「哈希表 1 」的所有 key-value 迁移到「哈希表 2」，从而完成 rehash 操作。

总结

这样就巧妙地把一次性大量数据迁移工作的开销，分摊到了多次处理请求的过程中，避免了一次性 rehash 的耗时操作。

在进行渐进式 rehash 的过程中，会有两个哈希表，所以在渐进式 rehash 进行期间，哈希表元素的删除、查找、更新等操作都会在这两个哈希表进行。 比如，查找一个 key 的值的话，先会在「哈希表 1」 里面进行查找，如果没找到，就会继续到哈希表 2 里面进行找到。

另外，在渐进式 rehash 进行期间，新增一个 key-value 时，会被保存到「哈希表 2 」里面，而「哈希表 1」 则不再进行任何添加操作，这样保证了「哈希表 1 」的 key-value 数量只会减少，随着 rehash 操作的完成，最终「哈希表 1 」就会变成空表。

8. rehash 触发条件

rehash 的触发条件跟负载因子有关

负载因子 = 哈希表已保存节点数量 / 哈希表大小

触发 rehash 操作的条件，主要有两个：

⚪当负载因子大于等于 1 ，并且 Redis 没有在执行 bgsave 命令或者 bgrewiteaof 命令，也就是没有执行 RDB 快照或没有进行 AOF 重写的时候，就会进行 rehash 操作。

⚪当负载因子大于等于 5 时，此时说明哈希冲突非常严重了，不管有没有有在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作。

六、跳表 zskiplist

1.概述

Redis 只有 Zset 对象的底层实现用到了跳表，跳表的优势是能支持平均 O(logN) 复杂度的节点查找。

Zset 结构体里有两个数据结构：一个是跳表，一个是哈希表。这样的好处是既能进行高效的范围查询，也能进行高效单点查询。

Zset 对象在执行数据插入或是数据更新的过程中，会依次在跳表和哈希表中插入或更新相应的数据，从而保证了跳表和哈希表中记录的信息一致。

Zset 对象能支持范围查询（如 ZRANGEBYSCORE 操作），这是因为它的数据结构设计采用了跳表，而又能以常数复杂度获取元素权重（如 ZSCORE 操作），这是因为它同时采用了哈希表进行索引。

为什么会说 Zset 对象的底层数据结构是「压缩列表」或者「跳表」，而没有说哈希表呢？

Zset 对象在使用跳表作为数据结构的时候，是使用由「哈希表+跳表」组成的 struct zset，但是我们讨论的时候，都会说跳表是 Zset 对象的底层数据结构，而不会提及哈希表，是因为 struct zset 中的哈希表只是用于以常数复杂度获取元素权重，大部分操作都是跳表实现的。

2.结构设计

概述

链表在查找元素的时候，因为需要逐一查找，所以查询效率非常低，时间复杂度是O(N)，于是就出现了跳表。跳表是在链表基础上改进过来的，实现了一种「多层」的有序链表，这样的好处是能快读定位数据。

图中展示了一个层级为 3 的跳表。

图中头节点有 L0~L2 三个头指针，分别指向了不同层级的节点，然后每个层级的节点都通过指针连接起来：

⚪L0 层级共有 5 个节点，分别是节点1、2、3、4、5；

⚪L1 层级共有 3 个节点，分别是节点2、3、5；

⚪L2 层级只有 1 个节点，也就是节点3 。

如果我们要在链表中查找节点 4 这个元素，只能从头开始遍历链表，需要查找 4 次，而使用了跳表后，只需要查找 2 次就能定位到节点 4，因为可以在头节点直接从 L2 层级跳到节点 3，然后再往前遍历找到节点 4。

可以看到，这个查找过程就是在多个层级上跳来跳去，最后定位到元素。当数据量很大时，跳表的查找复杂度就是 O(logN)。

跳表节点是怎么实现多层级的呢？

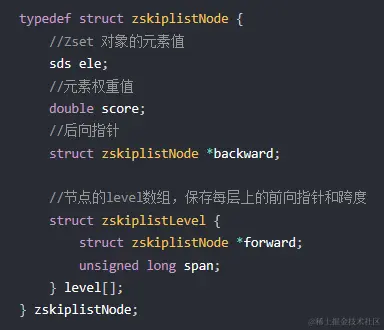

「跳表节点」的数据结构如图。

跳表节点结构里 sds 类型的 ele 变量保存了元素值，double 类型的 score 变量保存了元素的权重值。每个跳表节点都有一个后向指针（struct zskiplistNode *backward），指向前一个节点，目的是为了方便从跳表的尾节点开始访问节点，这样倒序查找时很方便。

跳表是一个带有层级关系的链表，而且每一层级可以包含多个节点，每一个节点通过指针连接起来，实现这一特性就是靠跳表节点结构体中的 zskiplistLevel 结构体类型的 level 数组。

level 数组中的每一个元素代表跳表的一层，也就是由 zskiplistLevel 结构体表示，比如 leve[0] 就表示第一层，leve[1] 就表示第二层。zskiplistLevel 结构体里定义了「指向下一个跳表节点的指针」和「跨度」，跨度时用来记录两个节点之间的距离。

跨度

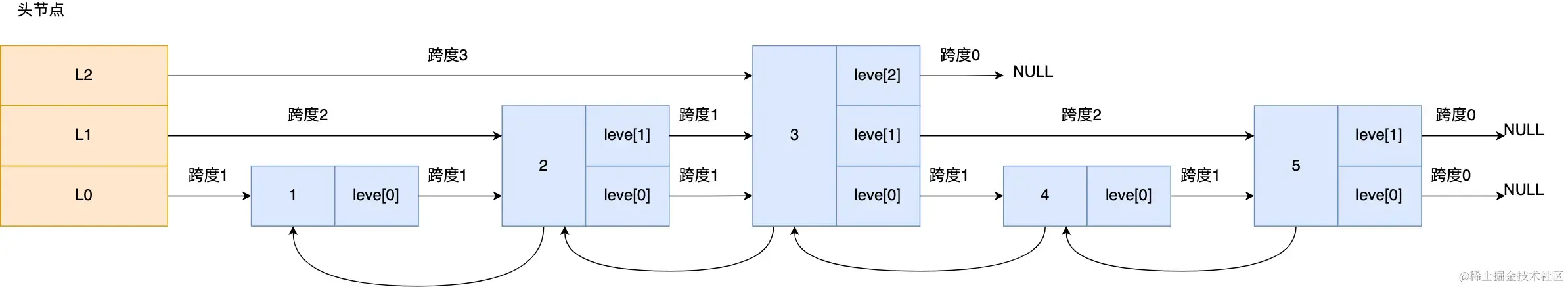

这张图，展示了各个节点的跨度。

第一眼看到跨度的时候，以为是遍历操作有关，实际上并没有任何关系，遍历操作只需要用前向指针（struct zskiplistNode *forward）就可以完成了。

跨度实际上是为了计算这个节点在跳表中的排位。具体怎么做的呢？因为跳表中的节点都是按序排列的，那么计算某个节点排位的时候，从头节点到该结点的查询路径上，将沿途访问过的所有层的跨度累加起来，得到的结果就是目标节点在跳表中的排位。

举个例子，查找图中节点 3 在跳表中的排位，从头节点开始查找节点 3，查找的过程只经过了一个层（L2），并且层的跨度是 3，所以节点 3 在跳表中的排位是 3。

另外，图中的头节点其实也是 zskiplistNode 跳表节点，只不过头节点的后向指针、权重、元素值都没有用到，所以图中省略了这部分。

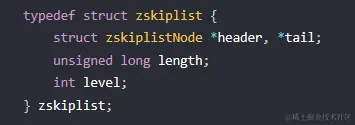

由谁定义哪个跳表节点是头节点呢？

⚪跳表的头尾节点，便于在O(1)时间复杂度内访问跳表的头节点和尾节点；

⚪跳表的长度，便于在O(1)时间复杂度获取跳表节点的数量；

⚪跳表的最大层数，便于在O(1)时间复杂度获取跳表中层高最大的那个节点的层数量；

3.跳表节点查询过程

具体过程

查找一个跳表节点的过程时，跳表会从头节点的最高层开始，逐一遍历每一层。在遍历某一层的跳表节点时，会用跳表节点中的 SDS 类型的元素和元素的权重来进行判断，共有两个判断条件：

⚪如果当前节点的权重「小于」要查找的权重时，跳表就会访问该层上的下一个节点。

⚪如果当前节点的权重「等于」要查找的权重时，并且当前节点的 SDS 类型数据「小于」要查找的数据时，跳表就会访问该层上的下一个节点。

如果上面两个条件都不满足，或者下一个节点为空时，跳表就会使用目前遍历到的节点的 level 数组里的下一层指针，然后沿着下一层指针继续查找，这就相当于跳到了下一层接着查找。

示例

如果要查找「元素：abcd，权重：4」的节点，查找的过程是这样的：

⚪先从头节点的最高层开始，L2 指向了「元素：abc，权重：3」节点，这个节点的权重比要查找节点的小，所以要访问该层上的下一个节点；

⚪但是该层的下一个节点是空节点（ leve[2]指向的是空节点），于是就会跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[1];

⚪「元素：abc，权重：3」节点的 leve[1] 的下一个指针指向了「元素：abcde，权重：4」的节点，然后将其和要查找的节点比较。虽然「元素：abcde，权重：4」的节点的权重和要查找的权重相同，但是当前节点的 SDS 类型数据「大于」要查找的数据，所以会继续跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[0]；

⚪「元素：abc，权重：3」节点的 leve[0] 的下一个指针指向了「元素：abcd，权重：4」的节点，该节点正是要查找的节点，查询结束。

4.跳表节点层数设置

概述

跳表的相邻两层的节点数量的比例会影响跳表的查询性能。

示例

图中的跳表，第二层的节点数量只有 1 个，而第一层的节点数量有 6 个。

这时，如果想要查询节点 6，那基本就跟链表的查询复杂度一样，就需要在第一层的节点中依次顺序查找，复杂度就是 O(N) 了。所以，为了降低查询复杂度，我们就需要维持相邻层结点数间的关系。

跳表的相邻两层的节点数量最理想的比例是 2:1，查找复杂度可以降低到 O(logN)。

图中的跳表就是，相邻两层的节点数量的比例是 2 : 1。

怎样才能维持相邻两层的节点数量的比例为 2 : 1 呢？

如果采用新增节点或者删除节点时，来调整跳表节点以维持比例的方法的话，会带来额外的开销。

Redis 则采用一种巧妙的方法是，跳表在创建节点的时候，随机生成每个节点的层数，并没有严格维持相邻两层的节点数量比例为 2 : 1 的情况。

具体的做法是，跳表在创建节点时候，会生成范围为[0-1]的一个随机数，如果这个随机数小于 0.25（相当于概率 25%），那么层数就增加 1 层，然后继续生成下一个随机数，直到随机数的结果大于 0.25 结束，最终确定该节点的层数。

这样的做法，相当于每增加一层的概率不超过 25%，层数越高，概率越低，层高最大限制是 64。

虽然我前面讲解跳表的时候，图中的跳表的「头节点」都是 3 层高，但是其实如果层高最大限制是 64，那么在创建跳表「头节点」的时候，就会直接创建 64 层高的头节点。

如下代码，创建跳表时，头节点的 level 数组有 ZSKIPLIST_MAXLEVEL个元素（层），节点不存储任何 member 和 score 值，level 数组元素的 forward 都指向NULL， span值都为0。

其中，ZSKIPLIST_MAXLEVEL 定义的是最高的层数，Redis 7.0 定义为 32，Redis 5.0 定义为 64，Redis 3.0 定义为 32。

为什么用跳表而不用平衡树？

1、从内存占用上来比较，跳表比平衡树更灵活一些。平衡树每个节点包含 2 个指针（分别指向左右子树），而跳表每个节点包含的指针数目平均为 1/(1-p)，具体取决于参数 p 的大小。如果像 Redis里的实现一样，取 p=1/4，那么平均每个节点包含 1.33 个指针，比平衡树更有优势。

2、在做范围查找的时候，跳表比平衡树操作要简单。在平衡树上，我们找到指定范围的小值之后，还需要以中序遍历的顺序继续寻找其它不超过大值的节点。如果不对平衡树进行一定的改造，这里的中序遍历并不容易实现。而在跳表上进行范围查找就非常简单，只需要在找到小值之后，对第 1 层链表进行若干步的遍历就可以实现。

3、从算法实现难度上来比较，跳表比平衡树要简单得多。平衡树的插入和删除操作可能引发子树的调整，逻辑复杂，而跳表的插入和删除只需要修改相邻节点的指针，操作简单又快速。

七、整数集合 inset

1.概述

整数集合是 Set 对象的底层实现之一。当一个 Set 对象只包含整数值元素，并且元素数量不大时，就会使用整数集这个数据结构作为底层实现。

2.结构设计

整数集合本质上是一块连续内存空间

可以看到，保存元素的容器是一个 contents 数组，虽然 contents 被声明为 int8_t 类型的数组，但是实际上 contents 数组并不保存任何 int8_t 类型的元素，contents 数组的真正类型取决于 intset 结构体里的 encoding 属性的值。比如：

⚪如果 encoding 属性值为 INTSET_ENC_INT16，那么 contents 就是一个 int16_t 类型的数组，数组中每一个元素的类型都是 int16_t；

⚪如果 encoding 属性值为 INTSET_ENC_INT32，那么 contents 就是一个 int32_t 类型的数组，数组中每一个元素的类型都是 int32_t；

⚪如果 encoding 属性值为 INTSET_ENC_INT64，那么 contents 就是一个 int64_t 类型的数组，数组中每一个元素的类型都是 int64_t；

不同类型的 contents 数组，意味着数组的大小也会不同。

3.整数集合的升级操作

概述

整数集合会有一个升级规则，就是当我们将一个新元素加入到整数集合里面，如果新元素的类型（int32_t）比整数集合现有所有元素的类型（int16_t）都要长时，整数集合需要先进行升级，也就是按新元素的类型（int32_t）扩展 contents 数组的空间大小，然后才能将新元素加入到整数集合里，当然升级的过程中，也要维持整数集合的有序性。

整数集合升级的过程不会重新分配一个新类型的数组，而是在原本的数组上扩展空间，然后再将每个元素按间隔类型大小分割，如果 encoding 属性值为 INTSET_ENC_INT16，则每个元素的间隔就是 16 位。

示例

1、假设有一个整数集合里有 3 个类型为 int16_t 的元素。

2、往这个整数集合中加入一个新元素 65535，这个新元素需要用 int32_t 类型来保存，所以整数集合要进行升级操作，首先需要为 contents 数组扩容，在原本空间的大小之上再扩容多 80 位（4x32-3x16=80），这样就能保存下 4 个类型为 int32_t 的元素。

3、扩容完 contents 数组空间大小后，需要将之前的三个元素转换为 int32_t 类型，并将转换后的元素放置到正确的位上面，并且需要维持底层数组的有序性不变。

整数集合升级有什么好处？

如果要让一个数组同时保存 int16_t、int32_t、int64_t 类型的元素，最简单做法就是直接使用 int64_t 类型的数组。不过这样的话，当如果元素都是 int16_t 类型的，就会造成内存浪费的情况。

整数集合升级就能避免这种情况，如果一直向整数集合添加 int16_t 类型的元素，那么整数集合的底层实现就一直是用 int16_t 类型的数组，只有在我们要将 int32_t 类型或 int64_t 类型的元素添加到集合时，才会对数组进行升级操作。

因此，整数集合升级的好处是节省内存资源。

整数集合支持降级操作吗？

不支持降级操作，一旦对数组进行了升级，就会一直保持升级后的状态。比如前面的升级操作的例子，如果删除了 65535 元素，整数集合的数组还是 int32_t 类型的，并不会因此降级为 int16_t 类型。

八、quicklist

1.概述

在 Redis 3.0 之前，List 对象的底层数据结构是双向链表或者压缩列表。然后在 Redis 3.2 的时候，List 对象的底层改由 quicklist 数据结构实现。

其实 quicklist 就是「双向链表 + 压缩列表」组合，因为一个 quicklist 就是一个链表，而链表中的每个元素又是一个压缩列表。

在前面讲压缩列表的时候，我也提到了压缩列表的不足，虽然压缩列表是通过紧凑型的内存布局节省了内存开销，但是因为它的结构设计，如果保存的元素数量增加，或者元素变大了，压缩列表会有「连锁更新」的风险，一旦发生，会造成性能下降。

quicklist 解决办法，通过**控制每个链表节点中的压缩列表的大小或者元素个数，来规避连锁更新的问题。**因为压缩列表元素越少或越小，连锁更新带来的影响就越小，从而提供了更好的访问性能。

2.结构设计

quicklist

quicklist 的结构体跟链表的结构体类似，都包含了表头和表尾。

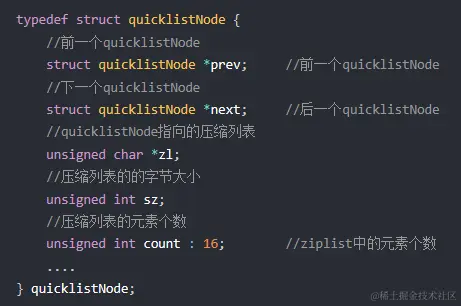

quicklistNode

可以看到，quicklistNode 结构体里包含了前一个节点和下一个节点指针，这样每个 quicklistNode 形成了一个双向链表。但是链表节点的元素不再是单纯保存元素值，而是保存了一个压缩列表，所以 quicklistNode 结构体里有个指向压缩列表的指针 *zl。

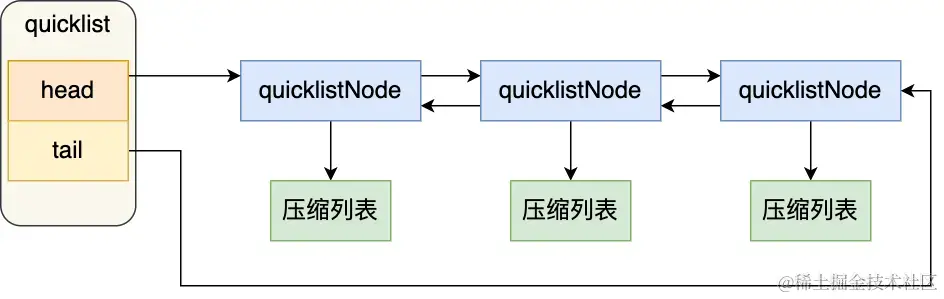

模型图

在向 quicklist 添加一个元素的时候，不会像普通的链表那样，直接新建一个链表节点。而是会检查插入位置的压缩列表是否能容纳该元素，如果能容纳就直接保存到 quicklistNode 结构里的压缩列表，如果不能容纳，才会新建一个新的 quicklistNode 结构。

quicklist 会控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来规避潜在的连锁更新的风险，但是这并没有完全解决连锁更新的问题。

九、listpack

1.概述

quicklist 虽然通过控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来减少连锁更新带来的性能影响，但是并没有完全解决连锁更新的问题。

因为 quicklistNode 还是用了压缩列表来保存元素，压缩列表连锁更新的问题，来源于它的结构设计，所以要想彻底解决这个问题，需要设计一个新的数据结构。

于是，Redis 在 5.0 新设计一个数据结构叫 listpack，目的是替代压缩列表，它最大特点是 listpack 中每个节点不再包含前一个节点的长度了，压缩列表每个节点正因为需要保存前一个节点的长度字段，就会有连锁更新的隐患。

2.结构设计

概述

listpack 采用了压缩列表的很多优秀的设计，比如还是用一块连续的内存空间来紧凑地保存数据，并且为了节省内存的开销，listpack 节点会采用不同的编码方式保存不同大小的数据。

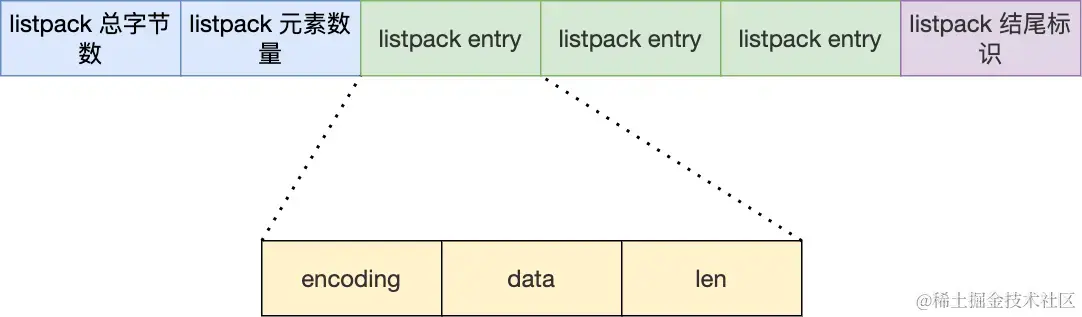

listpack

listpack 头包含两个属性，分别记录了 listpack 总字节数和元素数量，然后 listpack 末尾也有个结尾标识。图中的 listpack entry 就是 listpack 的节点了。

listpack 节点

⚪encoding，定义该元素的编码类型，会对不同长度的整数和字符串进行编码；

⚪data，实际存放的数据；

⚪len，encoding + data 的总长度；

可以看到，listpack 没有压缩列表中记录前一个节点长度的字段了，listpack 只记录当前节点的长度，当我们向 listpack 加入一个新元素的时候，不会影响其他节点的长度字段的变化，从而避免了压缩列表的连锁更新问题。
