51单片机-关于内存

前言

事情是这样子的，今天在用 Keil5 编译代码的时候我发现了一个问题

#include <REGX52.H>

unsigned char LED[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				     0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,};//定义数组

void main()
{
 	while(1){

 	}
}

当我编译以上代码的时候会出现 main.c(28): error C249: 'DATA': SEGMENT TOO LARGE

Data 段太长的错误，这个很好解决，就是STC89C52的RAM比较小存不下，

只要把他存到ROM里面不就可以了！

unsigned char code LED[] //声明数组的时候在这里加个 code就可以了

但是在编译一段定义数组不是很长的代码时候，我又发现一个很奇怪的问题❓

#include <REGX52.H>

unsigned char  LED[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,
				      0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,};//定义数组

void main()
{
 	while(1){

 	}
}

编译怎么一段代码的时候，我发现


项目大小 data是25字节 code 是164字节

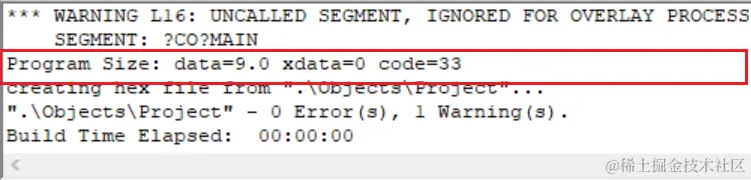

但是在我直接把数组存到ROM中的时候，就是在声明数组的时候多加 code，这时候


项目大小 data是9字节 code 是33字节 都变小了？？？？？

我所知道的data 应该指的RAM code 指的应该是ROM

但是我把数组放到ROM 里面为什么RAM 、ROM所占用的空间字节都变小了？？？？？

为此我产生了以下疑问：

  1. 内存ROM、RAM、FLASH之间到底有什么区别？
  2. 51单片机中是怎么存程序怎么存变量的？

为此我查阅了很多资料

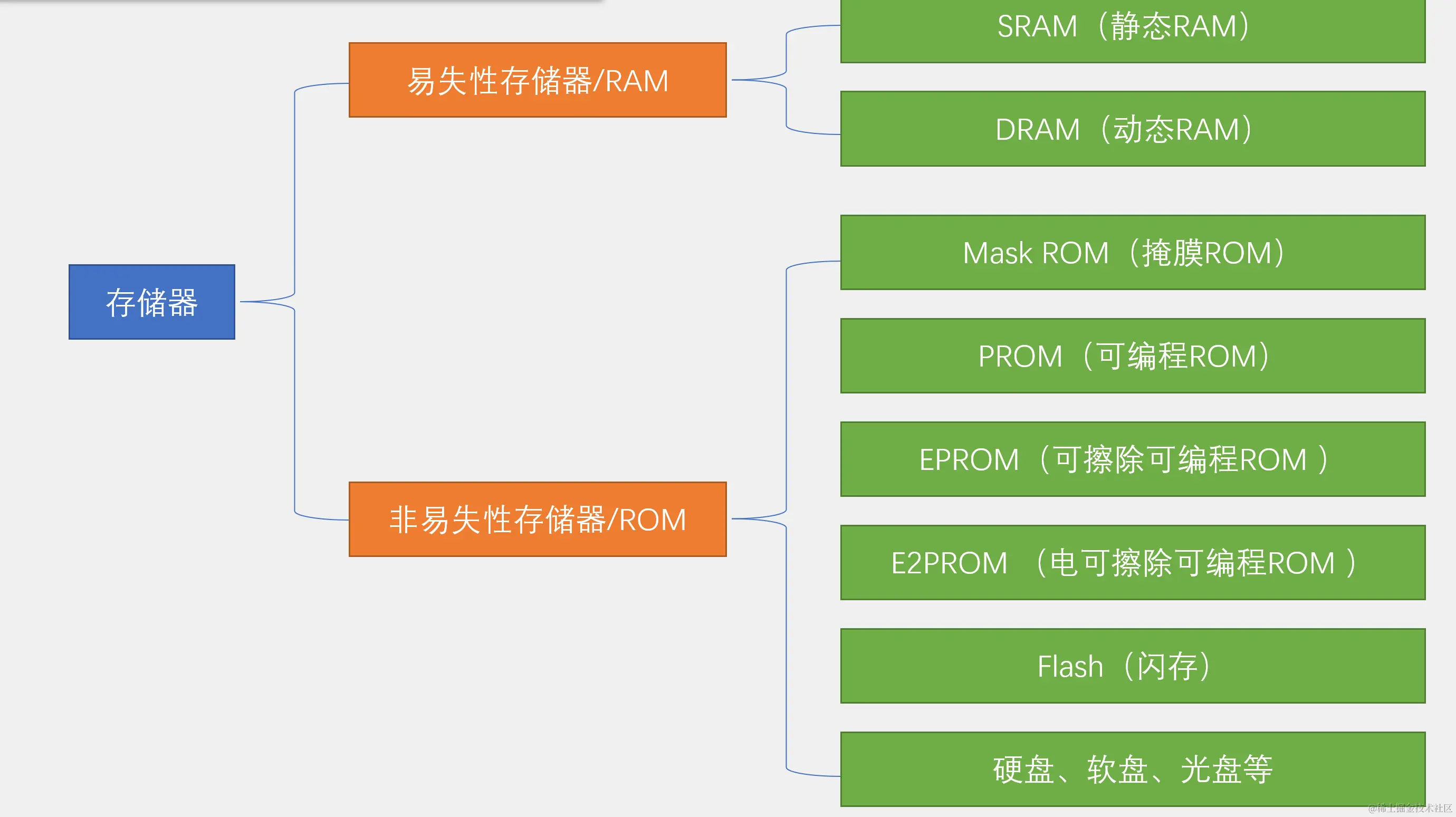

ROM、RAM、FALSH

我一开始的理解是 ROM 就相当于电脑的硬盘（掉电仍数据不丢失），RAM 就相当于电脑的内存（掉电丢失，就像剪切板中的内容，关机重启后就没有了）那FLASH就是固态硬盘？？


ROM

ROM(Read Only Memory)只读存储器

顾名思义，它是一种只能读出事先所存的数据的固态半导体存储器。ROM中所存数据稳定，一旦存储数据就再也无法将之改变或者删除，断电后所存数据也不会消失。其结构简单，因而常用于存储各种固化程序和数据。

ROM最初不能编程，出厂什么内容就永远什么内容，不灵活。后来出现了PROM，可以自己写入一次，要是写错了，只能换一片，自认倒霉。人类文明不断进步，终于出现了可多次擦除写入的EPROM，每次擦除要把芯片拿到紫外线上照一下，想一下你往单片机上下了一个程序之后发现有个地方需要加一句话，为此你要把单片机放紫外灯下照半小时，然后才能再下一次，这么折腾一天也改不了几次。历史的车轮不断前进，伟大的EEPROM出现了，拯救了一大批程序员，终于可以随意的修改ROM中的内容了。

EEPROM

EEPROM （Electrically Erasable Programmable read only memory)带电可擦可编程只读存储器

这种ROM的特点是可以随机访问和修改任何一个字节，可以往每个 bit 中写入0或者1。这是最传统的一种EEPROM ，掉电后数据不丢失，可以保存100年，可以擦写100w次。具有较高的可靠性，但是电路复杂/成本也高。因此目前的 EEPROM 都是几十千字节到几百千字节的，绝少有超过512K的。STC89C52拥有5K的EEPEOM。

FLASH(闪存)

FLASH 全称Flash Memory，Flash 属于广义的 EEPROM ，因为它也是电擦除的 ROM 。但是为了区别于一般的按字节为单位的擦写的 EEPROM ，我们都叫它 Flash 。

Flash 做的改进就是擦除时不再以字节为单位，而是以块为单位，以此简化了电路，数据密度更高，降低了成本。所以上M的 ROM 一般都是 Flash 。

Flash分为NOR Flash和 NAND Flash 。

NOR Flash数据线和地址线分开，可以实现RAM一样的随机寻址功能，可以读取任何一个字节。但是擦除仍要按块来擦。

NAND Flash同样是按块擦除，但是数据线和地址线复用，不能利用地址线随机寻址。读取只能按页来读取。（NAND Flash按块来擦除，按页来读，NOR Flash没有页）

由于 NAND Flash 引脚上复用，因此读取速度比 NOR Flash 慢一点，但是擦除和写入速度比 NOR Flash 快很多。NAND Flash内部电路更简单，因此数据密度大，体积小，成本也低。因此大容量的Flash都是NAND型的。小容量的2～12M的Flash多是NOR型的。

使用寿命上，NAND Flash的擦除次数是 NOR 的数倍。而且 NAND Flash 可以标记坏块，从而使软件跳过坏块。NOR Flash 一旦损坏便无法再用。

因为 NOR Flash可以进行字节寻址，所以程序可以在NOR Flash中运行。嵌入式系统多用一个小容量的NOR Flash存储引导代码，用一个大容量的NAND Flash存放文件系统和内核。

FLASH 和 EEPROM 的区别

这里我认为最主要的区别是

EEPROM 可以按“位”擦写，而FLASH 只能一大片一大片的擦。

当然还有读入速度、价钱、擦写次数上的区别。

RAM

RAM (Random Access Memory)随机访问存储器

存储单元的内容可按照需要随机取出或存入，且存取的速度与存储单元的位置无关。这种存储器在断电时，将丢失其存储内容，所以主要用于存储短时间使用的程序。速度比ROM、FLASH快。

RAM 分为 SRAM(静态随机存储器) 和 DRAM(动态随机存储器)

SRAM

静态存储单元是在静态触发器的基础上附加门控管而构成的。因此，它是靠触发器的自保功能存储数据的。SRAM存放的信息在不停电的情况下能长时间保留，状态稳定，不需外加刷新电路，从而简化了外部电路设计。但由于SRAM的基本存储电路中所含晶体管较多，故集成度较低，且功耗较大。（寄存器也是一种SRAM）

DRAM

DRAM利用电容存储电荷的原理保存信息，电路简单，集成度高。由于任何电容都存在漏电，因此，当电容存储有电荷时，过一段时间由于电容放电会导致电荷流失，使保存信息丢失。解决的办法是每隔一定时间（一般为2ms）须对DRAM进行读出和再写入，使原处于逻辑电平“l”的电容上所泄放的电荷又得到补充，原处于电平“0”的电容仍保持“0”，这个过程叫DRAM的刷新。

因为 DRAM 需要不断地刷新电路，所以速度上比SRAM 要慢一点。

关于ROM、RAM、FLASH原理

我在B本站上看到了这个up主讲的很好 内存和固态硬盘哪个快？Flash和ROM RAM是一个东西吗？RAM和ROM的区别是什么？_哔哩哔哩_bilibili

51单片机的存储

image-20220328183231897转存失败，建议直接上传图片文件

参考手册我发现 STC89C52 单片机 内置有8K的 Flash 程序存储器 、512字节的 SRAM 和5K 的 EEPROM。

类型功能
Flash在单片机工作的时候只可以读，不可以写，掉电不丢失数据
SRAM可以读，可以写，但是掉电会丢失数据
EEPROM可以读，可以写，掉电不丢失数据

这样就很好理解他们的作用，和最开始的问题了

类型负责
Flash只负责存储程序，如果定义变量的时候加个 code 就是让数据存到Flash中。
SRAM负责存储数据，可以读取，可以改变变量的值，一般我们定义的变量默认要放到RAM里面。
EEPROM负责存储数据，这数据是单片机可以写入的，而却掉电不会丢失。就比如一个时钟，定一个通过按键操作设定6点的闹钟，这时候把数据写入EEPROM就可以将数据存储起来，掉电后数据依然存在。

最开始的问题

为什么我们把在数组前加上code ，让数组存到 Flash 中，但是code反而变小了?

因为 RAM 是掉电丢失数据的， 所以Flash需要存有变量的所有信息，上电后将信息存到 RAM 中，而且还有操作变量存入 RAM 的指令也要存在 Flash 中。

而将变量直接写入 Flash 中，就少了 操作 RAM 的指令的那一部分代码。

这样程序占用 Flash 的空间就反而变少了

几个问题

问题一

如果变量没有赋初值，那么程序占用Flash 和 RAM 的情况是怎么样的呢？

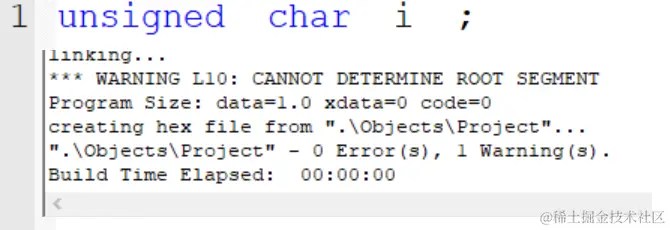

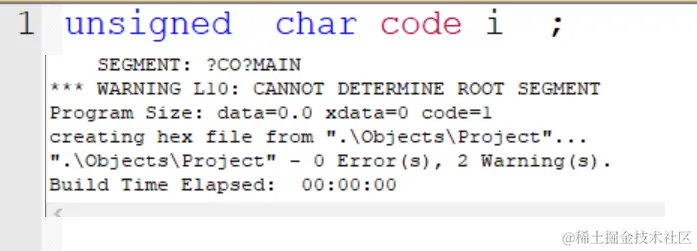

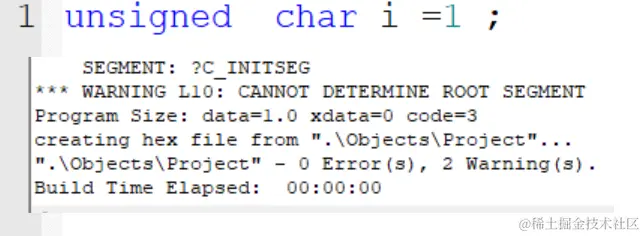

为了解决这个问题我做了以下实验：





由此实验我们可知：

  1. 若变量不赋初值，那么data 、code 都暂用 1 个字节。 Flash 开辟 RAM 不需要指令空间
  2. 若变量赋初值， 那么数据占用1个字节，而 Flash 开辟 RAM 空间并赋值 需要2个字节的指令空间

问题二

在变量前 const 和 code 有什么区别？

  1. 是从两个层面是变量不可以更改
  2. 在变量前加 const 是从软件层面声明 常量 ，他一样会存到RAM中，因为声明了是常量所以不可以更改。
  3. 在变量前加 code 是指☞将变量存放在Flash中，而 Flash 是不支持单片机更改数据的。
