7 试验准备
7.1 试验系统

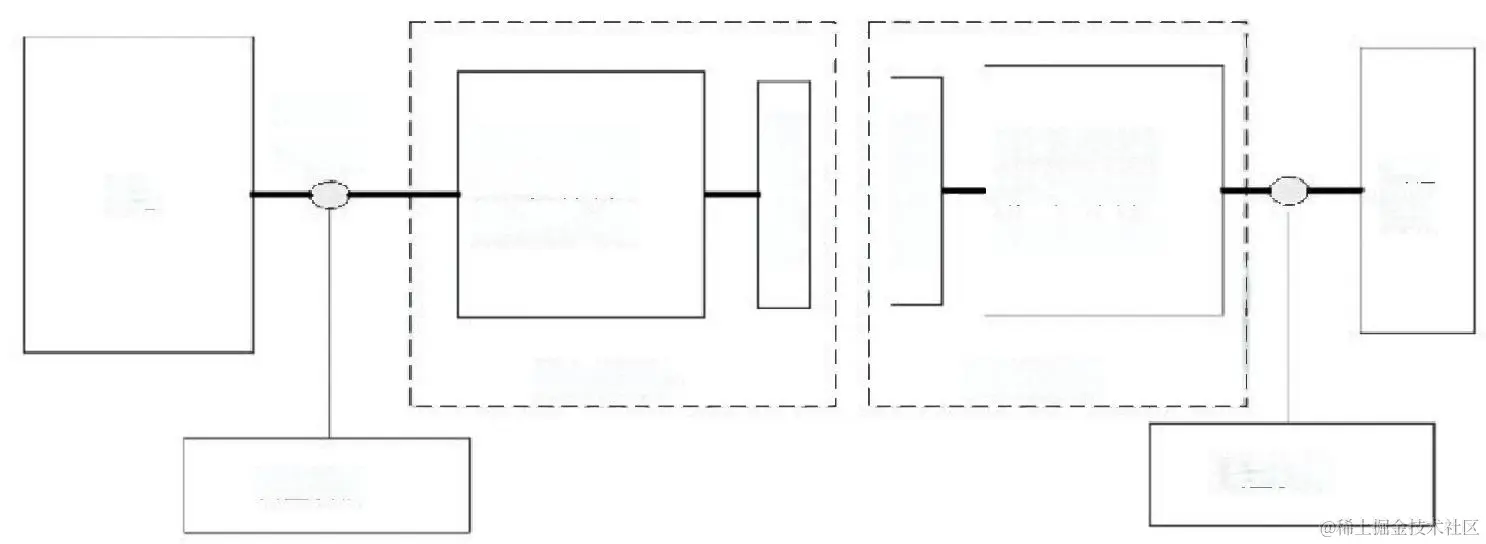

立体停车库无线供电试验系统示意图如图3所示。
图 3 立体停车库无线供电试验系统示意图
7.2 试验平台
试验平台可容纳：
— 原边设备；
— 副边设备。
应能满足6.2.5、6.2.6
中规定的机械气隙及偏移范围的要求。试验平台的布置宜符合
GB/T 38775.6—2021 中7.4的要求。
7.3 试验环境条件
在本文件中，除环境试验条件外，其他试验均在测量和试验用标准大气条件下进行，即：
——环境温度：+15℃~+35℃;
— 相对湿度：45%～75%;
GB/T 42711—2023
— 大气压力：86 kPa～106 kPa。
在每一项目的试验期间，标准大气环境条件应相对稳定。
7.4 试验电源条件
试验时供电电源条件为：
频率：50 Hz±0.5 Hz;
— 交流电源电压：220 V/380 V,允许偏差±5%;
—— 交流电源波形：正弦波，波形畸变因数不大于5%;
— — 交流电源系统的不平衡度不大于5%;
交流电源系统的直流分量：偏移量不大于峰值的2%。
7.5 试验仪器要求
除另有规定外，试验中所使用的仪器仪表精度应满足下列要求。
— 一般使用的仪表精度根据被测量的误差等级按表5进行选择。
— — 测量温度仪表的误差不超过±1℃。
— 测量时间用仪表：当测量时间大于1 s
时，相对误差不大于0.5%;测量时间小于1s 时，相对误
差不大于0 . 1%。
——所有测试仪器、仪表在计量认证的有效期内。
表 5 测试仪表精度的选择
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
7.6 试验负载
试验中所述的负载可选用电阻负载或电子负载。
8 试验方法
8.1 系统安全试验方法
8.1.1 电击防护
无线供电系统的电击防护按 GB/T38775.1—2020 中10.2规定的方法测试。
8.1.2 防护等级
无线供电系统的防护等级按 GB/T 4208—2017
中第13章和第14章规定的方法测试。
8.1.3 绝缘强度
无线供电系统的绝缘强度按GB/T 38775.1—2020 中10.2规定的方法测试。
GB/T 42711—2023
8.1.4 过流保护和短路保护
无线供电系统的过流保护和短路保护按GB/T 38775.3—2020
中8.8规定的方法测试。
8.1.5 温升和过热
无线供电系统的温升和过热按GB/T 38775.3—2020 中8.8.3及GB/T 38775.6—2021
中8.2.1规
定的方法测试。
8.1.6 电磁兼容性(EMC)
无线供电系统的电磁兼容性按GB/T 38775.5—2021规定的方法测试。
8.1.7 电磁环境限值(EMF)
电磁环境限值测试点覆盖人员所有可活动的范围。
可采用以下方式降低人员受电磁环境限值的影响：
——采取物理隔离的方式，限值人员活动范围在电磁环境限值之上的区域；
—对于允许人员进入的提供无线供电服务的车位或者设施，采用可行的检测方式，当检测到人员
进入时，暂停无线供电系统的功率传输。
无线供电系统的电磁环境限值按GB/T 38775.4—2020规定的方法测试。
8.2 系统性能试验方法
8.2.1 系统效率
无线供电系统效率为图2中序号8副边功率组件输出功率与序号2原边功率组件输入功率之间的
比值。
系统效率测试时，系统输出可由图2中序号8副边功率组件直接连接负载。
系统效率按GB/T38775.6—2021
中8.3规定的方法测试，其中测试点的选择按6.2.5和6.2.6 规定
的范围，测试点的步长选取满足：
— 偏移范围测试点步长不超过2.5 mm;
— 机械气隙测试点步长不超过20 mm。
8.2.2 工作频率
系统工作频率为图2中序号2原边功率组件中高频逆变器的工作频率或序号3原边设备中原边线
圈的电流频率。
工作频率测试时，系统工作在满功率输出的状态下，测试点至少包括以下两种工况：
——无偏移范围、机械气隙最小；
— 偏移最大、机械气隙最大。
8.2.3 功率因数
无线供电系统功率因数测试点选取和8.2.1规定的一致，测试50%、75%、100%额定输出功率条件
下的功率因数。
GB/T 42711—2023
8.2.4 输入谐波电流
无线供电系统的输入谐波电流按GB/T 38775.3—2020 中8.4规定的方法测试。
9 检验规则
9.1 型式检验
在下列情况下，产品应进行型式检验：
——新投产的产品、转厂生产的产品，应在生产鉴定前进行型式检验；
——连续生产的产品，应每3年对出厂验收合格的产品进行型式检验；
—
当设计变更，工艺或主要元器件改变，影响产品性能时，应在投入生产前进行型式检验；
停产两年以上的产品，应在再次投入生产前进行型式检验。
产品至少完成9.4规定的型式检验项目后才可通过型式检验。
9.2 出厂检验
每台产品均应进行出厂检验，制造厂技术检验部门按照9.4规定的出厂检验项目进行产品检验，通
过检验后可开具证明产品合格的证明书。
9.3 到货验收
收货单位需要对收到的每台产品(或抽样产品),在使用前进行到货验收，产品验收的检验项目应符
合9.4的规定，所有项目合格后方能投入使用。
9.4 检验项目
无线供电系统的检验项目见表6。
表 6 检验项目
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|||
|
|
|
|
||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
GB/T 42711—2023
表 6 检 验 项 目 ( 续 )
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|||
|
|
|
|
||
|
|
|
|||
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||
|
|||||
