51单片机-点亮LED

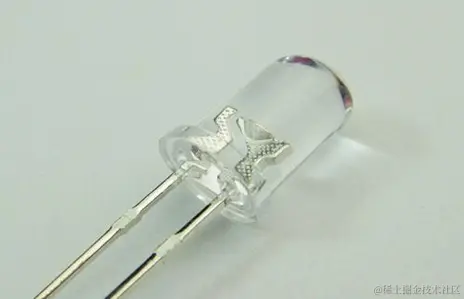

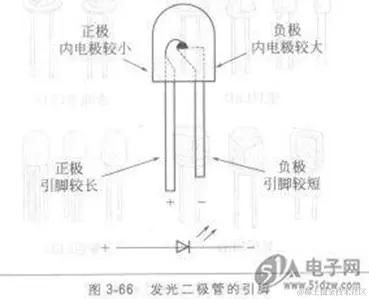

LED介绍

• 中文名：发光二极管
• 外文名：Light Emitting Diode
• 简称：LED
• 用途：照明、广告灯、指引灯、屏幕

创建一个工程项目

1. 打开Keil
2. Project >> New Project
3. 选择单片机型号 AT89C52
4. 不添加启动文件 点否
5. 右键 Source Group 1添加 一个新的文件 Add New Item
6. 选择C语言
7. 注：要生成hex文件 需要在设置（Options） 中打开Creat HEX File选项

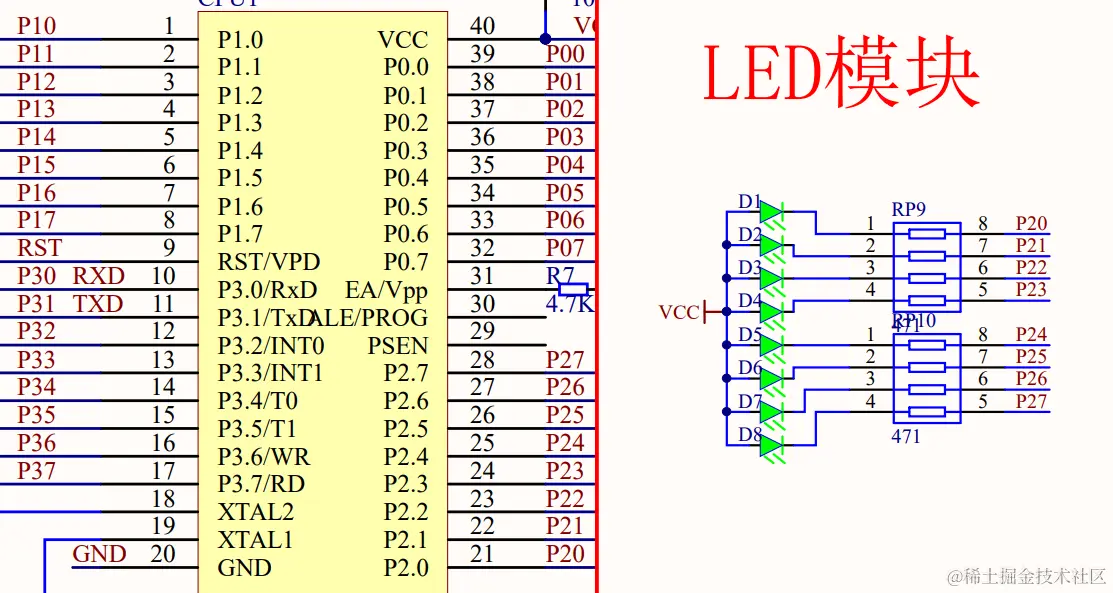

LED 在开发板中的连接方式

点亮一个LED

因为LED 非连接单片机一端连的是VCC， 所以连接单片机引脚的一端 要输出低电压 才可以使得LED点亮

基本原理：

CPU 执行程序给 P2寄存器（8个为一组 分别为 P2_0 — P2_7 ）输入数字信号 0为低电平 1为高电平(【TTL电平】高电平：5V 低电平： 0V) 每个寄存器连一个驱动器连接引脚 由驱动器控制高低电平 从而控制LED

因为引脚默认输出的是高电平，所以我们只需要对想要点亮的LED对应引脚输出低电平就可以了

也可以对整组寄存器进行控制

因为一组寄存器是8位 24=16 所以可以用两个十六进制控制一组寄存器

十六进制表示方式 ： 0x

进制	英文	范围	前缀	后缀
二进制	Binary	0-1	0B	B
八进制	Octal	0-7	0O	O
十进制	Decimal	0-9	无	D
十六进制	Hexadecimal	0-9,A-F	0x	H

LED闪烁

我们可以是用STC-ISP 的软件延时计算器工具 生成延时函数

注意：调整系统频率,就是晶振的频率 我的是11.0592MHz

8051指令集为Y1

#include <REGX52.H>
#include <INTRINS.H>  //_nop_();语句的头文件
​
void Delay500ms()       //@11.0592MHz  500ms延时函数
{
    unsigned char i, j, k;
​
    _nop_();
    i = 4;
    j = 129;
    k = 119;
    do
    {
        do
        {
            while (--k);
        } while (--j);
    } while (--i);
}
​
​
void main()
{
    while(1)
    {
        P2_0=0;//P2=0xFE;
        Delay500ms();
        P2_0=1;//p2=0xFF;
        Delay500ms();
    }
}

流水灯的几种写法

方法一

与LED闪烁一样我们只需要用延时函数，然后依次控制每个灯就可以了

#include <REGX52.H>
#include <INTRINS.H>                //延时函数中的_nop_()语句再这个库中定义

void Delay(unsigned int xms)        //@11.0592MHz 延时函数
{
    unsigned char i, j;
    while(xms){
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    xms--;
    }
}
​
​
void main()
{
    while(1)
    {
    P2=0xFE;//1111 1110
    Delay(500);
    P2=0xFD;//1111 1101
    Delay(500);
    P2=0xFB;//1111 1011
    Delay(500);
    P2=0xF7;//1111 0111
    Delay(500);
    P2=0xEF;//1110 1111
    Delay(500);
    P2=0xDF;//1101 1111
    Delay(500);
    P2=0xBF;//1011 1111
    Delay(500);
    P2=0x7F;//0111 1111
    Delay(500);
    }
}

到这里我已成为一名合格的电灯大师！！！

方法二

//方法二 利用数组
#include <REGX52.H>
#include <INTRINS.H>
​
void Delay(unsigned int xms)        //@11.0592MHz 延时函数
{
    unsigned char i, j;
    while(xms){
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    xms--;
    }
}
​
unsigned char LED[8]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};//定义数组
unsigned int i = 0;
​
void main()
{
    while(1){
    for(i=0;i<8;i++)
        {
            P1 = LED[i];
            Delay(500);
        }
    }
}

方法三

//方法三  利用 << 位移
#include <REGX52.H>
#include <INTRINS.H>
​
void Delay(unsigned int xms)        //@11.0592MHz 延时函数
{
    unsigned char i, j;
    while(xms){
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    xms--;
    }
}
​
unsigned char i = 0;
​
void main()
{
    while(1)
    {
        for(i=0;i<8;i++)
        {
            P1 = ~(0x01 << i );     //目标是1111 1110 写0000 0001 然后取反
            Delay(500);
        }
    }
}
​
//当然还可以先a = 0xFE;然后定义P1 = a;a = (a << 1)+1;
//还可以每次都P1 << 1; P1 |= 0X01;

方法四

//方法四  利用<INTRINS.H>库中的_corl_()函数
#include <REGX52.H>
#include <INTRINS.H>
​
void Delay(unsigned int xms)        //@11.0592MHz 延时函数
{
    unsigned char i, j;
    while(xms){
        _nop_();
        i = 2;
        j = 199;
        do
        {
            while (--j);
        } while (--i);
    xms--;
    }
}
​
unsigned char a=0xFE;
void main()
{
    while(1)
    {
        P1 =  a;
        Delay(500);
        a=_crol_(a,1)  ; //将a左移1位，一位后最高位变最低位
    }
}
