前言

变换有三种状态：平移、旋转、缩放。

在一个四维矩阵中，是可以包含所有的变换状态的。即，我们可以让图形进行一次性的平移、旋转和缩放，这样的变换就叫做复合变换。

课堂目标

  1. 理解复合变换的原理。
  2. 可以得心应手的变换图形。

知识点

  1. 矩阵乘法
  2. 不同变换顺序的差异

第一章 矩阵相乘

矩阵相乘可以实现复合变换，就比如先位移再旋转、先旋转在位移，或着连续位移。

接下来咱们先看一下两个矩阵是如何相乘的。

矩阵乘以矩阵的结果还是矩阵，我们可以通过矩阵库验证一下矩阵相乘的规律。

1.使用three.js的Matrix4 对象建立矩阵

const a=new Matrix4().set(
    0, 1, 2, 3,
    4, 5, 6, 7,
    8, 9, 10,11,
    12,13,14,15
)
const b=new Matrix4().set(
    0,  10, 20, 30,
    40, 50, 60, 70,
    80, 90, 100,110,
    120,130,140,150
)

注：set()方法里输入的矩阵是行主序的，但elements 输出的矩阵是列主序的。

const ca=a.elements
console.log(ca);

[
    0, 4, 8,  12,
    1, 5, 9,  13,
    2, 6, 10, 14,
    3, 7, 11, 15
]

const cb=b.elements
console.log(cb);

[
    0,  40, 80, 120,
    10, 50, 90, 130,
    20, 60, 100, 140,
    30, 70, 110, 150
]

2.让矩阵a乘以矩阵b

const c=a.multiply(b)
console.log(c.elements);

[
    560, 1520, 2480, 3440,
    620, 1740, 2860, 3980,
    680, 1960, 3240, 4520,
    740, 2180, 3620, 5060
]

分析一下结果

560=0*0 +1*40+2*80 +3*120
620=0*10+1*50+2*90 +3*130
680=0*20+1*60+2*100+3*140
740=0*30+1*70+2*110+3*150

1520=4*0 +5*40+6*80 +7*120
1740=4*10+5*50+6*90 +7*130
……

到此，我们应该能总结出矩阵a乘以矩阵b规律，以列主序的ca、cb为例：

先遍历ca的每一列，再遍历cb的每一行，将ca的每一列乘以cb的每一行，按照列主序排列后得到的结果。

或者，先遍历ca的每一行，再遍历cb的每一列，将ca的每一行乘以cb的每一列，按照行主序排列后得到的结果。

我们验证一下后者：

const cc=[]
for(let y=0;y<16;y+=4){
    const [ax,ay,az,aw]=[ca[y],ca[y+1],ca[y+2],ca[y+3]]
    for (let x=0;x<4;x++){
        console.log(x);
        const [bx,by,bz,bw]=[cb[x],cb[x+4],cb[x+8],cb[x+12]]
        cc.push(ax*bx+ay*by+az*bz+aw*bw)
    }
}
console.log(cc);

[
    560, 1520, 2480, 3440,
    620, 1740, 2860, 3980,
    680, 1960, 3240, 4520,
    740, 2180, 3620, 5060
]

其结果和矩阵库一致。

3.通过上面的规则可知

  • 当两个矩阵的每个元素相互等比时
a*b=b*a
  • 当两个矩阵的每个元素相互不等比时
a*b!=b*a

第二章 在实践中寻找复合变换的规律

通过实践，我们可以很容易的找到复合变换的规律。

接下咱们先写一个简单复合变换：位移加位移。

1-位移加位移

接下来我想让一个物体沿x 轴位移ax，沿y 轴位移ay后，再沿x 轴位移bx，沿y 轴位移by。

已知：

  • 初始点位A(ax,ay,az,1.0)
  • 初次位移：沿x 轴位移bx，沿y 轴位移by
  • 第二次位移：沿x 轴位移cx，沿y 轴位移cy

求：变换后的位置F(fx,fy,fz,fw)

解：

1.设初次变换矩阵为bm(行主序)：

[
    1.0,0.0,0.0,bx,
    0.0,1.0,0.0,by,
    0.0,0.0,1.0,0.0,
    0.0,0.0,0.0,1.0,
]

则初次变换后的点F为：

F=bm*A
fx=(1.0,0.0,0.0,bx)*(ax,ay,az,1.0)=ax+bx
fy=(0.0,1.0,0.0,by)*(ax,ay,az,1.0)=ay+by
fz=(0.0,0.0,1.0,0.0)*(ax,ay,az,1.0)=az
fw=(0.0,0.0,0.0,1.0)*(ax,ay,az,1.0)=1.0

2.设第二次变换矩阵为cm(行主序)：

[    1.0,0.0,0.0,cx,    0.0,1.0,0.0,cy,    0.0,0.0,1.0,0.0,    0.0,0.0,0.0,1.0,]

则第二次变换后的点F为第二次变换矩阵乘以上一次变换后的点F：

F=cm*F
fx=(1.0,0.0,0.0,cx)*(fx,fy,fz,1.0)=fx+cx
fy=(0.0,1.0,0.0,cy)*(fx,fy,fz,1.0)=fy+cy
fz=(0.0,0.0,1.0,0.0)*(fx,fy,fz,1.0)=fz
fw=(0.0,0.0,0.0,1.0)*(fx,fy,fz,1.0)=1.0

通过第一次的变换，我们也可以这么理解最终的点F：

fx=ax+bx+cx
fy=ay+by+cy
fz=az
fw=1.0

到目前为止，我们已经通过两次矩阵乘以向量的方法得到了F 点，那我们说好的矩阵乘以矩阵呢？

上面的点F还可以这么理解：

F=cm*bm*A

设cm*bm的结果为矩阵dm(行主序)，

参照dm中元素的索引位置：

[    0, 1, 2,  3,     4, 5, 6,  7,     8, 9, 10, 11,     12,13,14, 15]

则dm中的第一行元素为：

dm[0]=(1.0,0.0,0.0,bx)*(1.0,0.0,0.0,0.0)=1.0
dm[1]=(1.0,0.0,0.0,bx)*(0.0,1.0,0.0,0.0)=0.0
dm[2]=(1.0,0.0,0.0,bx)*(0.0,0.0,1.0,0.0)=0.0
dm[3]=(1.0,0.0,0.0,bx)*(cx, cy, 0.0,1.0)=cx+bx

通过dm矩阵的第一行元素我们就可以得到点F的fx值了，我们验证一下：

fx=(1.0,0.0,0.0,cx+bx)*(ax,ay,az,1.0)=ax+cx+bx

这和我们之前两次矩阵乘以向量得到的结果是一样的。

接下来咱们在把矩阵dm 的第二行元素写一下：

dm[4]=(0.0,1.0,0.0,by)*(1.0,0.0,0.0,0.0)=0.0
dm[5]=(0.0,1.0,0.0,by)*(0.0,1.0,0.0,0.0)=1.0
dm[6]=(0.0,1.0,0.0,by)*(0.0,0.0,1.0,0.0)=0.0
dm[7]=(0.0,1.0,0.0,by)*(cx, cy, 0.0,1.0)=cy+by

验证一下：

fy=(0.0,1.0,0.0,cy+by)*(ax,ay,az,1.0)=ay+cy+by

接下来咱们在把矩阵dm 的第三行元素写一下：

dm[8] =(0.0,0.0,1.0,bz)*(1.0,0.0,0.0,0.0)=0.0
dm[9] =(0.0,0.0,1.0,bz)*(0.0,1.0,0.0,0.0)=0.0
dm[10]=(0.0,0.0,1.0,bz)*(0.0,0.0,1.0,0.0)=1.0
dm[11]=(0.0,0.0,1.0,bz)*(cx, cy, 0.0,1.0)=bz

2-先移动后旋转

代码如下：

const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)

const mt=new Matrix4()
mt.makeTranslation(0.3,0,0)

const matrix=mr.multiply(mt)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)

mr 是旋转矩阵

mt 是位移矩阵

mr.multiply(mt) 便是先位移再旋转

效果如下：

image-20210219193313148

2-先旋转后移动

基于之前的先移动后旋转的代码改一下即可

const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)

const mt=new Matrix4()
mt.makeTranslation(0.3,0,0)

const matrix=mt.multiply(mr)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)

效果如下：

image-20210219200236824

3-其它变换方式

矩阵相乘的性质决定了只要变换顺序不一样，那么变换结果就可能不一样。

我们再看一个旋转和缩放的例子。

3-1-旋转和缩放

  • 先旋转后缩放
const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)

const ms=new Matrix4()
ms.makeScale(2,0.5,1)

const matrix=ms.multiply(mr)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)

makeScale() 是矩阵的缩放方法

  • 先缩放后旋转
const matrix=mr.multiply(ms)

下图是两种效果的对比：

image-20210219204355795

在此要注意一个性质：当缩放因子一致时，旋转和缩放没有先后之分。

如下代码：

const ms=new Matrix4()
ms.makeScale(2,2,2)

此是下面的两种变换结果都是一样的:

const matrix=ms.multiply(mr)
const matrix=mr.multiply(ms)

3-2-综合变换

Matrix4还有一个compose综合变换方法，它可以将所有变换信息都写进去，其变换顺序就是先缩放，再旋转，最后位移。

示例代码：

const matrix=new Matrix4()
const pos=new Vector3(0.3,0,0)
const rot=new Quaternion()
rot.setFromAxisAngle( new Vector3( 0, 0, 1 ), Math.PI / 4 )
const scale=new Vector3(2,0.5,1)
matrix.compose(pos,rot,scale)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)

compose ( position : Vector3, quaternion : Quaternion, scale : Vector3 )

  • position 位置
  • quaternion 用四元数存储的旋转数据
  • scale 缩放

compose() 方法分解开来，就是这样的：

const mt=new Matrix4()
mt.makeTranslation(0.3,0,0)

const mr=new Matrix4()
mr.makeRotationZ(Math.PI/4)

const ms=new Matrix4()
ms.makeScale(2,0.5,1)

const matrix=mt.multiply(mr).multiply(ms)
const u_Matrix=gl.getUniformLocation(gl.program,'u_Matrix')
gl.uniformMatrix4fv(u_Matrix,false,matrix.elements)

到目前为止，我们对矩阵所做的，还只是最基础的练手，接下来再给大家说一个视图矩阵。

第三章 视图矩阵

视图矩阵是用于确定相机角度和位置的矩阵。

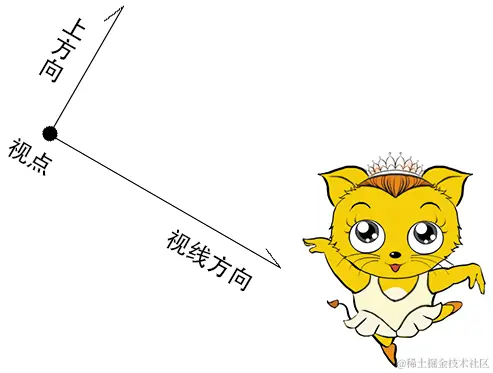

1-相机的定义

image-20211109204350902

  • 视点：相机的位置
  • 视线方向：相机所看的方向
  • 上方向：相机绕视线转动的方向

2-相对运动

当相机与它所拍摄的物体同时运动的时候，相机所拍摄的画面不会有任何改变。

image-20211109210340051

因此，我们可以默认相机的视点就在零点，相机看向-z方向，其上方向就是y轴。

当我我们改变的相机的视点、视线和上方向的时候，只要相对的去改变场景中的物体即可。

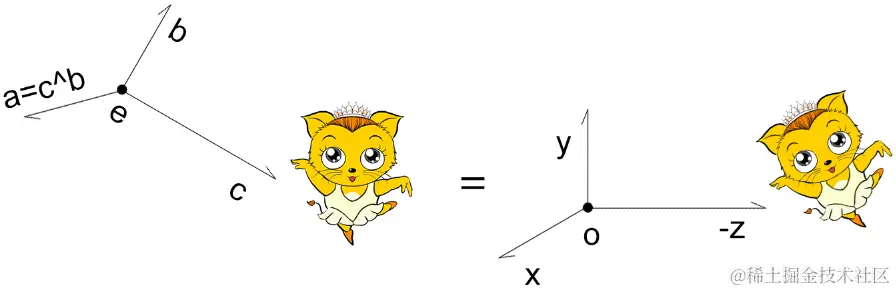

而这个相对的去改变场景中的物体的矩阵，就是视图矩阵。

image-20211125193001560

通过上面原理，我们可以知道，想要计算视图矩阵，只要让其满足以下条件即可：

  1. 把视点e(ex,ey,ez)对齐到 O点上
  2. 把视线c(cx,cy,cz) 旋转到-z 轴上
  3. 把上方向b(bx,by,bz) 旋转到y 轴上
  4. 把c与b的垂线a(ax,ay,az) 旋转到x 轴上

接下来我们便可以考虑如何通过算法实现上面的操作了。

3-正交矩阵的旋转

为了让大家更好的理解视图矩阵的运算，我们从基础说起。

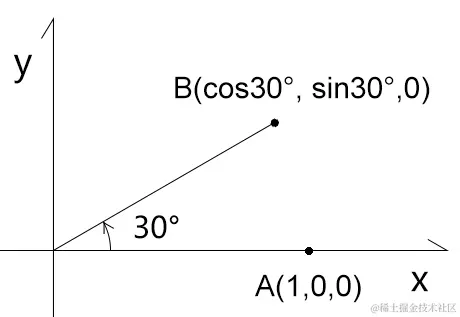

题1

image-20211125163821811

已知：点A(1,0,0)

求：把点A绕z 轴逆时针旋转30°，旋转到B点的行主序矩阵m1

解：

m1=[
    cos30°,-sin30°,0,0,
    sin30°,cos30°, 0,0,
    0,     0,      1,0,
    0,     0,      0,1,
]
B=m1*A
B.x=(cos30°,-sin30°,0,0)·(1,0,0,1)=cos30°
B.y=(sin30°,cos30°, 0,0)·(1,0,0,1)=sin30°

题2

继题1的已知条件

求：把点B绕z 轴逆时针旋转-30°，旋转到A点的列行序矩阵m2

解：

m2=[
    cos-30°,-sin-30°,0,0,
    sin-30°,cos-30°, 0,0,
    0,      0,       1,0,
    0,      0,       0,1,
]
m2=[
    cos30°, sin30°,  0,0,
    -sin30°,cos30°,  0,0,
    0,      0,       1,0,
    0,      0,       0,1,
]

观察题1、题2，我们可以发现两个规律：

  • m2 是m1 的逆矩阵
  • m2 也是m1 的转置矩阵

由此我们可以得到一个结论：正交旋转矩阵的逆矩阵就是其转置矩阵。

题3

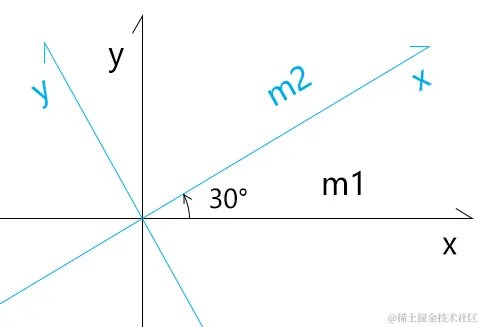

已知：

image-20211125171936219

  • 三维直角坐标系m1，其基向量是：

    • x(1,0,0)
    • y(0,1,0)
    • z(0,0,1)

  • 三维直角坐标系m2，其基向量是：

    • x(cos30°, sin30°,0)
    • y(-sin30°,cos30°,0)
    • z(0, 0, 1)

求：将m1中的基向量对齐到m2的行主序矩阵m3

解：

将m2的基向量x,y,z 中的x 分量写入m3第1行;

将m2的基向量x,y,z 中的y 分量写入m3第2行;

将m2的基向量x,y,z 中的z 分量写入m3第3行。

m3=[
    cos30°,-sin30°,0,0,
    sin30°,cos30°, 0,0,
    0,     0,      1,0,
    0,     0,      0,1,
]

题4

image-20211125171936219

继题3的已知条件

求：将m2中的基向量对齐到m1的行主序矩阵m4

解：

由题3已知：将m1中的基向量对齐到m2的行主序矩阵是m3

由题4的问题可知：m4就是m3的逆矩阵

因为：正交旋转矩阵的逆矩阵就是其转置矩阵

所以：m4就是m3的转置矩阵

m3=[
    cos30°,-sin30°,0,0,
    sin30°,cos30°, 0,0,
    0,     0,      1,0,
    0,     0,      0,1,
]
m4=[
    cos30°,sin30°,0,0,
    -sin30°,cos30°,0,0,
    0,0,1,0,
    0,0,0,1
]

4-计算视图矩阵

image-20211125193001560

  1. 先位移：写出把视点e(ex,ey,ez) 对齐到 O点上的行主序位移矩阵mt
mt=[
  1,0,0,-ex,
  0,1,0,-ey,
  0,0,1,-ez,
  0,0,0,1,
]
  1. 写出把{o;x,y,-z} 对齐到{e;a,b,c} 的行主序旋转矩阵mr1

​ 把a,b,-c的x 分量写入mr1的第1行；

​ 把a,b,-c的y 分量写入mr1的第2行；

​ 把a,b,-c的z 分量写入mr1的第3行；

mr1=[
     ax, bx, -cx, 0,
     ay, by, -cy, 0,
     az, bz, -cz, 0,
     0,  0,   0,  1
]

  1. 计算mr1的逆矩阵mr2。

    因为正交旋转矩阵的逆矩阵就是其转置矩阵，所以mr2就是mr1的转置矩阵。

mr2=[
     ax, ay, az, 0,
     bx, by, bz, 0,
    -cx,-cy,-cz, 0,
     0,  0,   0, 1
]
  1. 视图矩阵=mr2*mt

5-视图矩阵的代码实现

image-20211125193001560

基于视点、目标点、上方向生成视图矩阵。

function getViewMatrix(e, t, u) {
  //基向量c，视线
  const c = new Vector3().subVectors(e, t).normalize()
  //基向量a，视线和上方向的垂线
  const a = new Vector3().crossVectors(u, c).normalize()
  //基向量b，修正上方向
  const b = new Vector3().crossVectors(c, a).normalize()
  //正交旋转矩阵
  const mr = new Matrix4().set(
    ...a, 0,
    ...b, 0,
    -c.x, -c.y, -c.z, 0,
    0, 0, 0, 1
  )
  //位移矩阵
  const mt = new Matrix4().set(
    1, 0, 0, -e.x,
    0, 1, 0, -e.y,
    0, 0, 1, -e.z,
    0, 0, 0, 1
  )
  return mr.multiply(mt).elements
}

lookAt 方法就是从一个新的角度去看某一个东西的意思

  • e 视点
  • t 目标点
  • u 上方向

在其中我借助了Three.js 的Vector3 对象

  • subVectors(e, t) 向量e减向量t
  • normalize() 向量的归一化
  • crossVectors(u, d) 向量u 和向量d的叉乘
crossVectors( a, b ) {
  const ax = a.x, ay = a.y, az = a.z;
  const bx = b.x, by = b.y, bz = b.z;
  this.x = ay * bz - az * by;
  this.y = az * bx - ax * bz;
  this.z = ax * by - ay * bx;
  return this;
}

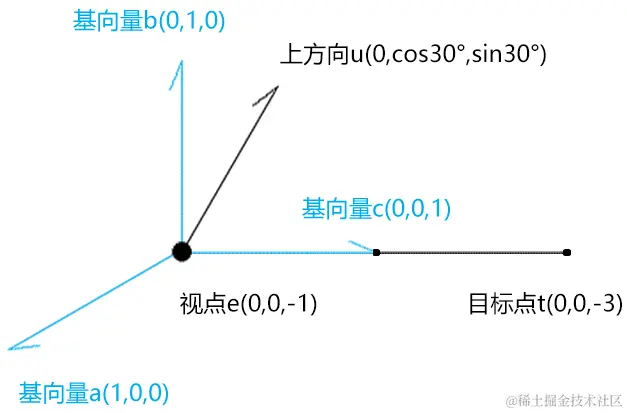

解释一下上面基向量a,b,c 的运算原理，以下图为例：

image-20211126112152482

视线c 之所以是视点e减目标点t，是为了取一个正向的基向量。

c=(e-t)/|e-t|
c=(0,0,2)/2
c=(0,0,1)

基向量a是上方向u和向量c的叉乘

a=u^c/|u^c|
a=(cos30°,0,0)/cos30°
a=(1,0,0)

基向量b是向量c和向量a的叉乘，可以理解为把上方向摆正。

b=c^a/|c^a|
b=(0,1,0)/1
b=(0,1,0)

6-测试

1.顶点着色器

<script id="vertexShader" type="x-shader/x-vertex">
    attribute vec4 a_Position;
    //视图矩阵
    uniform mat4 u_ViewMatrix;
    void main(){
      gl_Position = u_ViewMatrix*a_Position;
    }
</script>

2.建立视图矩阵，并传递给顶点着色器

const u_ViewMatrix = gl.getUniformLocation(gl.program, 'u_ViewMatrix')
const viewMatrix = getViewMatrix(
  new Vector3(0.3, 0.2, 0.5),
  new Vector3(0.0, 0.1, 0),
  new Vector3(0, 1, 0)
)
gl.uniformMatrix4fv(u_ViewMatrix, false, viewMatrix)

4.绘图方法

gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.LINES, 0, indices.length);

效果如下：

image-20210326190734607

注：

three.js 里的lookAt() 方法便可以实现矩阵的正交旋转，其参数也是视点、目标点、上方向，它的实现原理和我们视图矩阵里说的正交旋转都是一样的。

const u_ViewMatrix = gl.getUniformLocation(gl.program, 'u_ViewMatrix')
const viewMatrix = new Matrix4().lookAt(
    new Vector3(0.5, 0.5, 1),
    new Vector3(0, 0, 0),
    new Vector3(0, 1, 0),
)
gl.uniformMatrix4fv(u_ViewMatrix, false, viewMatrix.elements)

第四章 模型矩阵

在我们给了物体一个视图矩阵后，我们还可以再给它一个模型矩阵。

模型矩阵可以对物体进行位移、旋转、缩放变换。

比如我们想让物体沿z 旋转。

1.在顶点着色器中添加一个模型矩阵

<script id="vertexShader" type="x-shader/x-vertex">
    attribute vec4 a_Position;
    //模型矩阵
    uniform mat4 u_ModelMatrix;
    //视图矩阵
    uniform mat4 u_ViewMatrix;
    void main(){
      gl_Position = u_ViewMatrix*u_ModelMatrix*a_Position;
    }
</script>

2.在js中建立模型矩阵，并传递给顶点着色器

const u_ModelMatrix = gl.getUniformLocation(gl.program, 'u_ModelMatrix')
const u_ViewMatrix = gl.getUniformLocation(gl.program, 'u_ViewMatrix')

const modelMatrix = new Matrix4()
const viewMatrix = new Matrix4().lookAt(
    new Vector3(0, 0.25, 1),
    new Vector3(0, 0, 0),
    new Vector3(0, 1, 0),
)

gl.uniformMatrix4fv(u_ModelMatrix, false, modelMatrix.elements)
gl.uniformMatrix4fv(u_ViewMatrix, false, viewMatrix.elements)

3.我们还可以添加一个旋转动画

let angle = 0;
!(function ani() {
    angle += 0.02
    modelMatrix.makeRotationY(angle)
    gl.uniformMatrix4fv(u_ModelMatrix, false, modelMatrix.elements)

    gl.clear(gl.COLOR_BUFFER_BIT);
    gl.drawArrays(gl.LINES, 0, indices.length);
    requestAnimationFrame(ani)
})()

4.我们还可以来个弹性动画

let angle = 0;

const minY = -0.70
const maxY = 0.7
let y = maxY
let vy = 0;
const ay = -0.001
const bounce = 1;

!(function ani() {
    angle += 0.01
    vy += ay;
    y += vy
    modelMatrix.makeRotationY(angle)
    modelMatrix.setPosition(0, y, 0)
    if (modelMatrix.elements[13] < minY) {
        y = minY
        vy *= -bounce
    }

    gl.uniformMatrix4fv(u_ModelMatrix, false, modelMatrix.elements)
    gl.clear(gl.COLOR_BUFFER_BIT);
    gl.drawArrays(gl.LINES, 0, indices.length);
    requestAnimationFrame(ani)
})()
avatar
文章
阅读
粉丝
