品牌：VINKA/永嘉微电
型号：VK16K33
驱动芯片类型：LED驱动
针脚数：20,24,28
封装形式：SOP20,SOP24,SOP28 KPP2750
概述
VK16K33是一种带按键扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有数据锁存器、键盘扫描、LED 驱动模块等电路。数据通过I2C通讯接口与MCU通信。SEG脚接LED阳极，GRID脚接LED阴极，可支持16SEGx8GRID的点阵LED显示面板。最大支持13×3的按键。内置上电复位电路，整体闪烁频率可设置，可通过命令进入待机模式，采用SOP20/SOP24/SOP28三种封装形式。
• 工作电压 3.0-5.5V
• 内置 RC振荡器
• 最大16个SEG脚，8个GRID脚 (封装不同SEG脚数量不同)
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• I2C通讯接口，I2C从机地址可通过IO脚选择
• 16级整体亮度可调
• 最大13×3的按键扫描
按键显示复用需硬件电路配合
支持组合键需要电路配合）
• 读/写地址自动加1
• 内置显示RAM为16x8位

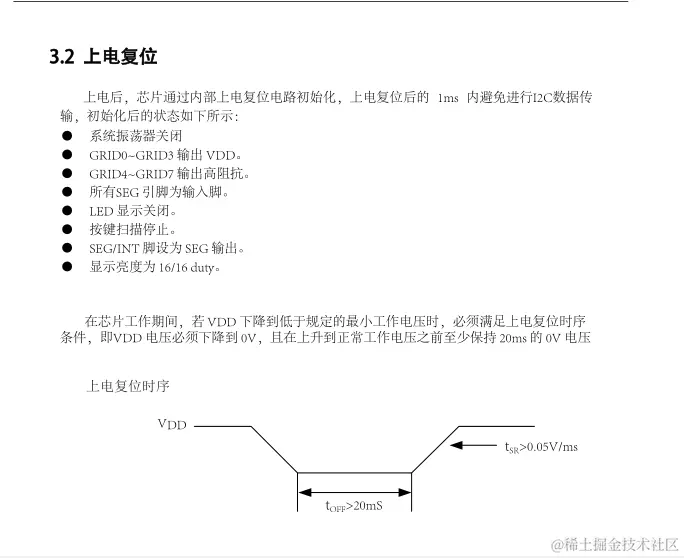

• 内置上电复位电路
• 整体闪烁频率可设置
• 通过命令进入待机模式
• 驱动电流大，适合高亮显示场合 ...
• 封装

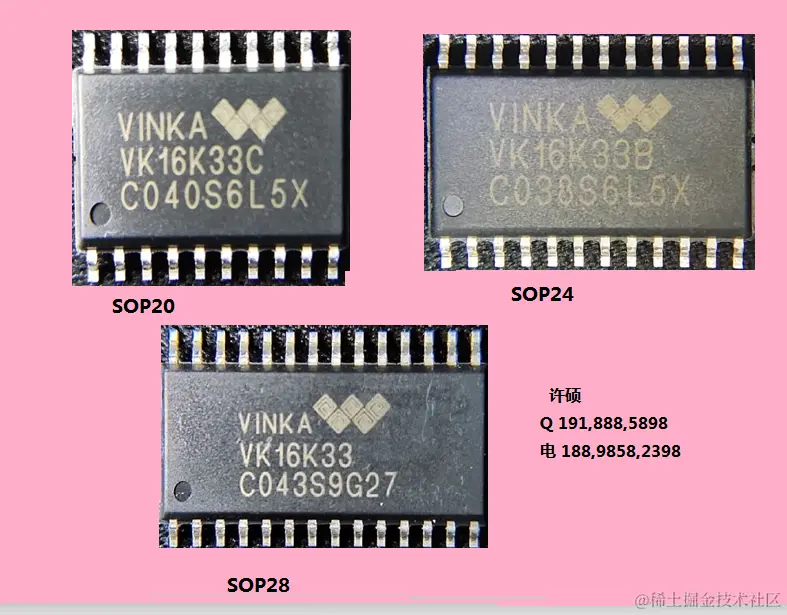

SOP28(300mil)(18.00mm×7.50mm PP=1.27mm）
SOP24(300mil)(15.40mm×7.50mm PP=1.27mm）
SOP20(300mil)(12.80mm×7.50mm PP=1.27mm)
VK16K33此系列IC具有低功耗、高抗杂讯及高系统ESD防护能力；VK16K33整合了LED驱动和按键扫描的功能，將控制面板所需要的功能融合于一身，可降低主MCU的负担及需要的I/O数目。采用I2C的介面更可減少控制面板和主板之间的材料成本、进而降低产品整体成本。
VK16K33有28SOP、24SOP和20SOP三种包装，分別对应三种更大显示点数；16x8点LED和13x3个按键、12x8点LED和10x3个按键，以及8x8点LED和8x3个按键。內建显示记忆体及RC振荡电路；工作电压：4.5V～5.5V；VK16K33支持中断信号和轮询两种工作模式。可选择性的提供按键中断信号給MCU，MCU可不须一直检查按键状态。
VK16K33与系统控制晶片的传输只需2根信号线，通过VK16K33 侦测按键输入，可减少主版MCU I/O数目及精简主版及面板的布局线路；因此可降低产品整体成本。 VK16K33适用于高端家电、影音设备、仪表设备、车用装置等LED显示器/面板的控制及驱动。
内存映射的LED控制器及驱动器****
VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态****
电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动
VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态
电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动
———————————————————————————————————————————————————
VK16K33A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SOP28 驱动电流大，适合高亮显示场合
VK16K33AA 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SSOP28 驱动电流大，适合高亮显示场合
VK16K33B 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SOP24 驱动电流大，适合高亮显示场合
VK16K33BA 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SSOP24 驱动电流大，适合高亮显示场合
VK16K33C 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位； 共阳驱动：8段8位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：8*3 封装：SOP20 驱动电流大，适合高亮显示场合
——————————————————————————————————————————————————
VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28
VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28
VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24
VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT
静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16
VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT
静态电流/待机电流：＜0.1mA/--- 按键：7*4 封装：QFN16
VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口：CLK/DIO
静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16
——————————————————————————————————————————————————
VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口：CLK/DIO
静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20
VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7段4位 共阳驱动：4段7位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强
VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5段7位；6段6位；7段5位；8段4位
共阳驱动：7段5位；6段6位；5段7位；4段8位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强
VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8段6位；9段5位；10段4位
共阳驱动：6段8位；5段9位；4段10位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强
VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位
共阳驱动：7段11位；6段12位；5段13位；4段14 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP24/DIP24 抗干扰能力强
VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SSOP24 抗干扰能力强
VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：QFN24 抗干扰能力强
VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP24/SSOP24 抗干扰能力强
VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP28 抗干扰能力强
VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位 共阳驱动：8段8位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SSOP24 抗干扰能力强
VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10段8位 共阳驱动：8段10位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SOP28 抗干扰能力强
VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIN/DOUT
静态电流/待机电流：＜5mA/-- 按键：8*4 封装：LQFP44(QFP44正方形)； 抗干扰能力强
VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：--- 封装：SOP32 抗干扰能力强
VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14段8位 共阳驱动：8段14位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*2 封装：SOP32 抗干扰能力强
VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15段8位 共阳驱动：8段15位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*1 封装：SOP32 抗干扰能力强
VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位 共阳驱动：8段12位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*4 封装：SOP32 抗干扰能力强
VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/STB/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP32 抗干扰能力强
