AndroidStudio导入Android系统源码

2,038 阅读5分钟

前言

下载了AOSP源码,那我们要考虑如果开发和查看,查看的工具有Source Insight,开发和查看AndroidStudio和Eclipse,当然选择 Android Studio,官方也提供我们系统开发专用版本Android Studio for Platform ,利用强大的工具。我们如何将 AOSP 源码导入 Android Studio里面?

方式一 AndroidStudio for Platform(推荐)

因为是新出的,Android系统高版本才支持,最新系统建议使用AndroidStudio for Platform

1、准备工作

下载链接:developer.android.google.cn/studio/plat… Android-Studio for Platform,目前仅支持 Ubuntu 系统。下载好以后,使用以下命令安装:

//sudo dpkg -i /你的下载路径/asfp-2023.1.1.19-linux.deb
sudo dpkg -i /home/zhangxiaoxiao/Downloads/asfp-2023.1.1.19-linux.deb

2、Android Studio for Platform 打开系统模块

2.1 使用命令行打开:

/opt/android-studio-for-platform/bin/studio.sh

2.2 打开后点击 Import Asfp Project

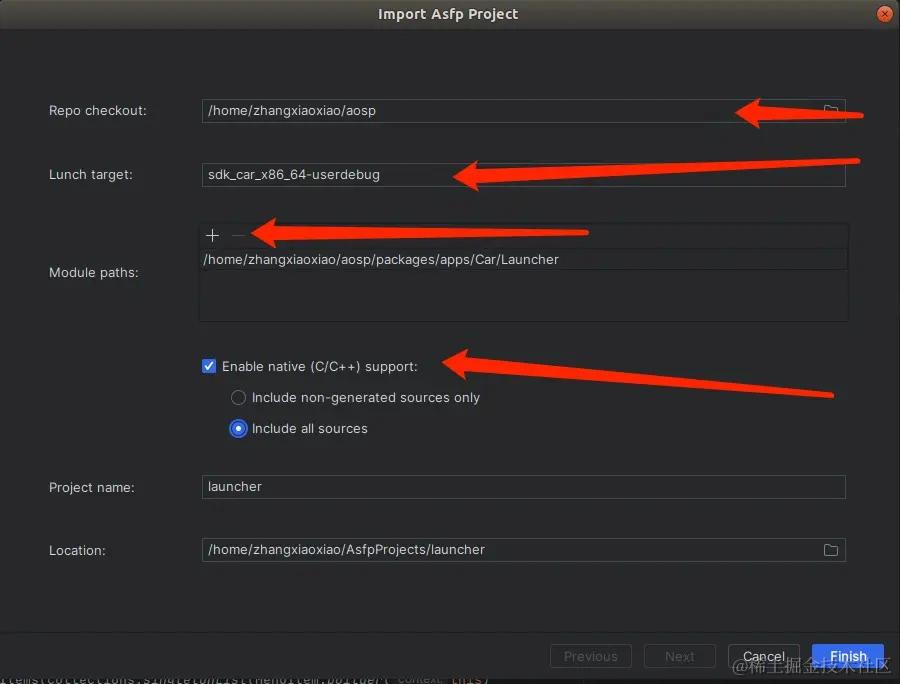

2.3 导入项目模块


箭头说明

  • 1、选择好我们的源码路径
  • 2、填写编译源码时选择的 Product(假如不知道可以lunch看一下)
  • 3、加号,来添加我们需要修改的模块,可以有多个,带Android.bp文件
  • 4、勾选后可以支持 native 代码

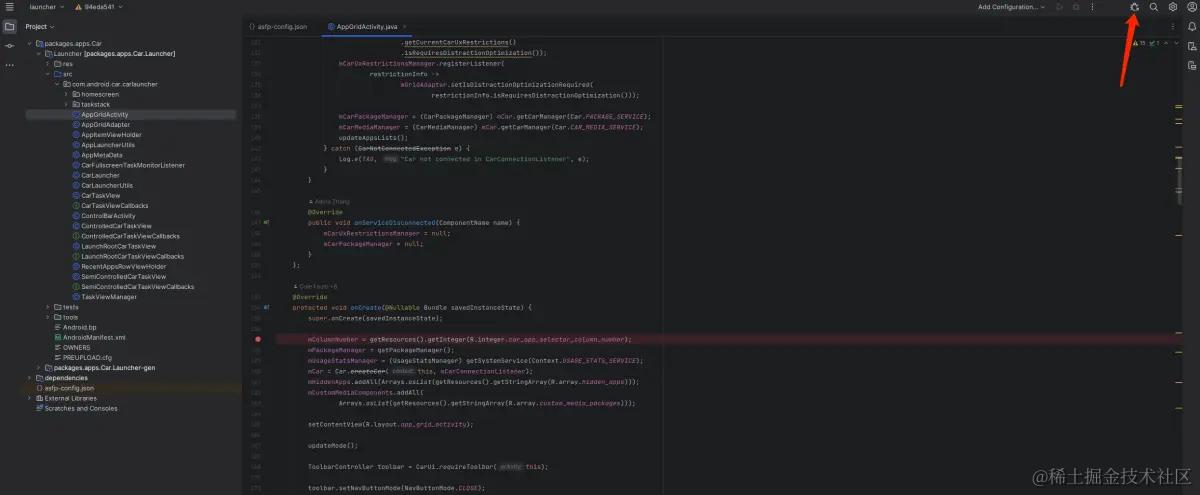

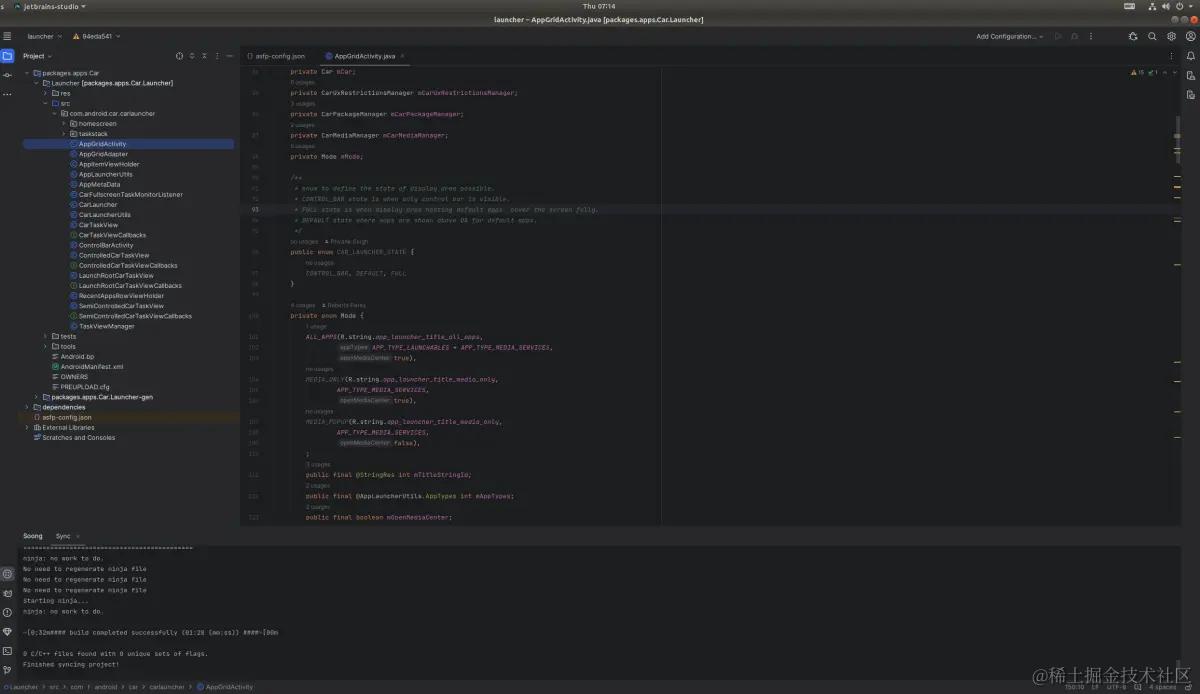

2.4 完成后的界面


3、调试系统模块

3.1 添加源码中的 jdk 和 sdk

配置 jdk 和 sdk,点击 file -> Project Structure: 1694616766245.jpg

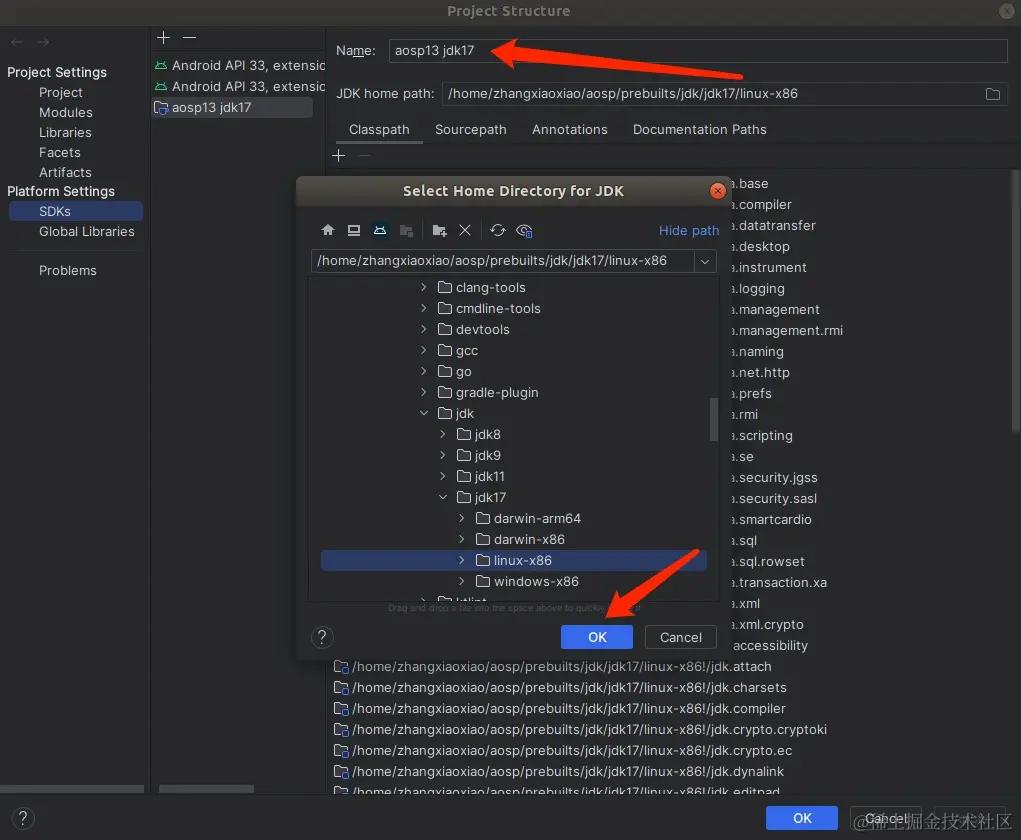

点击 Add JDK:

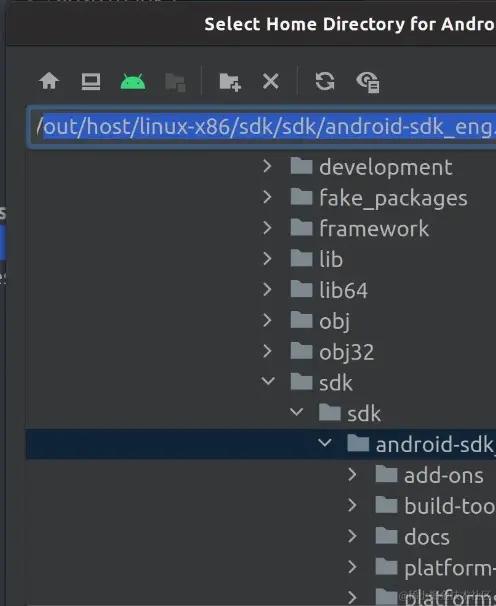

接着点击 + 号,添加 Android SDK:选择系统源码目录下的 out/host/linux-x86/sdk/sdk/....


接着我们需要配置项目的 sdk,点击 file -> Project Structure,点击左侧 Project、 Modules,右侧 SDK 选项选择 aosp13-android-sdk,最后点击 apply,项目开始重新索引,项目内绝大部分类方法变量均可正确跳转,至此,配置完成。

3.2 开始设置调试

我们先打开一个新的终端,打开模拟器:

source build/envsetup.sh
lunch 72
emulator

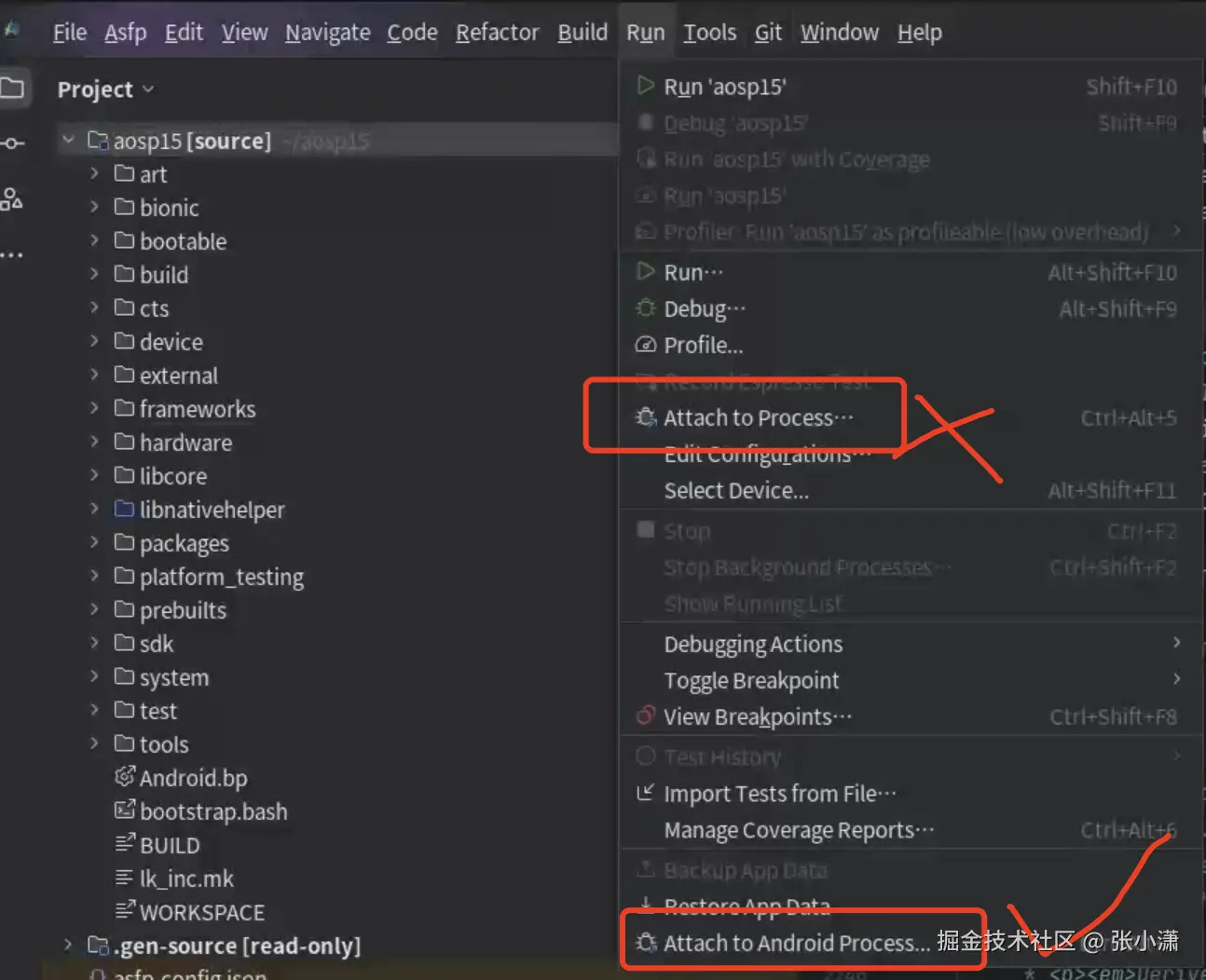

接着我们像平常一下app开发那样去打断点:

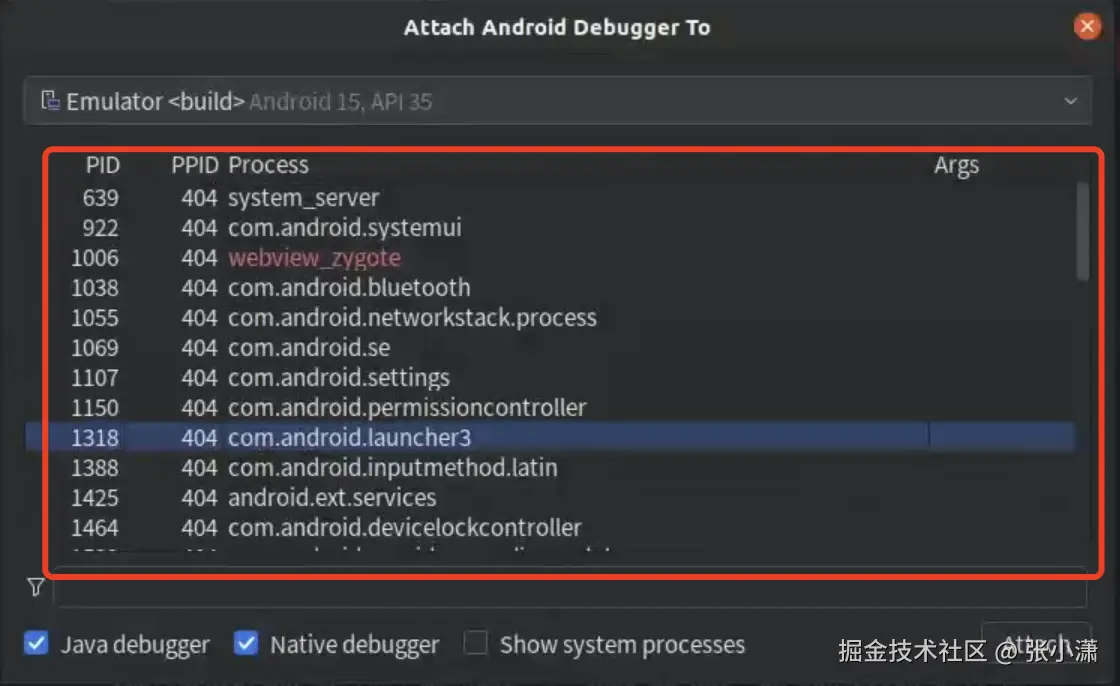

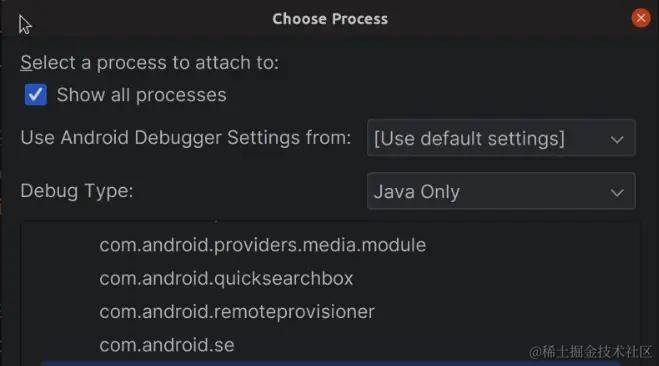

最后打勾show all processes,然后选择要断点进程:


方式二 AIDEGen

1、什么是AIDEGen

AIDEGen,大概是“Android IDE (helper) Generator”的简写,是 AOSP 源代码树中的一个工具,它允许从 Android Studio 等通常仅为非平台应用程序开发配置的 IDE 中处理系统应用程序。

AIDEGen 旨在自动化项目设置过程,以便开发人员在流行的 IDE 环境中处理 Java 项目。开发者不再需要手动配置一个 IntelliJ 项目,比如所有的项目依赖。它是一个命令行工具,提供以下功能:

  • 配置 Intellij 或 Android Studio 项目文件,并解决相关的模块依赖关系。
  • 为指定的子项目或构建目标启动 IDE,即 frameworks/base 或 Settings。
  • 为包含构建目标的指定文件夹启动 IDE,即 cts。
  • 为 Intellij 自动配置 JDK 和 Android 编码风格

2、如何使用AIDEGen

需要注意的是,AIDEGen工具是在Android10以后才被引入的一个工具,所以如果你要使用它,需要确保你下载AOSP源码并切换到Android10或更高版本的分支

2.1 首先需要在AOSP源码的根目录下执行下面的命令:

source build/envsetup.sh
lunch 72(这里具体构建哪个目标,根据你自己的情况来,你也可以使用默认的(即直接lunch回车,然后在选择)
# 如果之前已经执行就不需要,这个为了等下打开as选择sdk和jdk,注意:这个内存要足够大,不然会报内存不足
make sdk

2.2 上面一步执行成功后,即可在终端中使用AIDEGen命令了,使用下面的方法可自动编译framework模块并使用Android Studio打开项目:

aidegen framework -i s -p /home/zhangxiaoxiao/aosp/android-studio/bin -s
选项多头期权描述
-d--depth源引用的模块的深度。
-i--ide启动 IDE 类型,j=IntelliJ s=Android Studio e=Eclipse c=CLion v=VS Code
-p--ide-path指定用户的 IDE 安装路径如:/home/zhangxiaoxiao/aosp/android-studio/bin。
-n--no_launch不要启动 IDE。
-r--config-reset重置所有 AIDEGen 的已保存配置。
-s--skip-build跳过构建 jar 或模块。
-v--verbose显示 DEBUG 级别的日志记录。
-a--android-tree为 IDE 生成整个 Android 源代码树项目文件。
-e--exclude-paths排除 IDE 中的目录。
-l--language使用特定语言启动 IDE,j=java c=C/C++ r=Rust
-h--help显示帮助信息并退出

2.3 Android Studio 配置

参考方式一的3、调试系统模块

方式三 android.ipr 和 android.iml(不推荐)

1. 生成源代码工程配置文件

在导入项目之前我们要先保证代码至少成功编译了一次且并未执行make clean命令清除先前编译的内容清除,我们要先使用aosp提供的idegen工具来生成aosp项目的工程配置文件,它位于aosp根目录下的development/tools/idegen/目录

1.1 编译生成idegen.jar

source build/envsetup.sh        # 每次新启动电脑都要进入目录初始化编译环境变量一次
mmm development/tools/idegen/   # 编译生成idegen.jar

1.2 生成 android.ipr 和 android.iml

./development/tools/idegen/idegen.sh

运行完毕上面的命令之后,就在根目录生成了2个文件:

android.ipr 和 android.iml

2 AOSP导入Android Studio导入代码

2.1 修改Android Studio内存配置

打开System Setings->Memory Setings ->IDE max heap size这个大小调大一点


2.2 修改android.iml文件

sourceFolder : 顾名思义就是包含的文件目录,通常我们只需要留下framework即可,我怕这边保留了framework和packages。 excludeFolder:这个标签自然就是不包含的意思,有什么目录我们不想让Android Studio去管它我们就可以使用这个目录将其排除掉。

为了排除不必要的模块,提高加载速度打开android.iml, 找到excludeFolder属性,我们可以看到默认有14个模块是被排除了,不会被导入的

   <excludeFolder url="file://$MODULE_DIR$/./external/emma" />
   <excludeFolder url="file://$MODULE_DIR$/./external/jdiff" />
   <excludeFolder url="file://$MODULE_DIR$/out/eclipse" />
   <excludeFolder url="file://$MODULE_DIR$/external/bluetooth" />
   <excludeFolder url="file://$MODULE_DIR$/external/chromium" />
   <excludeFolder url="file://$MODULE_DIR$/external/icu4c" />
   <excludeFolder url="file://$MODULE_DIR$/external/webkit" />
   <excludeFolder url="file://$MODULE_DIR$/frameworks/base/docs" />
   <excludeFolder url="file://$MODULE_DIR$/out/host" />
   <excludeFolder url="file://$MODULE_DIR$/out/target/common/docs" />
   <excludeFolder url="file://$MODULE_DIR$/out/target/common/obj/JAVA_LIBRARIES/android_stubs_current_intermediates" />
   <excludeFolder url="file://$MODULE_DIR$/out/target/product" />
   <excludeFolder url="file://$MODULE_DIR$/prebuilt" />
   <excludeFolder url="file://$MODULE_DIR$/.repo" />

但实际上,整个AOSP代码中,一般我们不会全部需要去关心,我们只需要关心framework模块,因此可以根据自己的需求多去掉一些模块,可以多加如下:

<excludeFolder url="file://$MODULE_DIR$/art" />
<excludeFolder url="file://$MODULE_DIR$/bionic" />
<excludeFolder url="file://$MODULE_DIR$/bootable" />
<excludeFolder url="file://$MODULE_DIR$/build" />
<excludeFolder url="file://$MODULE_DIR$/cts" />
<excludeFolder url="file://$MODULE_DIR$/dalvik" />
<excludeFolder url="file://$MODULE_DIR$/developers" />
<excludeFolder url="file://$MODULE_DIR$/development" />
<excludeFolder url="file://$MODULE_DIR$/device" />
<excludeFolder url="file://$MODULE_DIR$/docs" />
<excludeFolder url="file://$MODULE_DIR$/external" />
<excludeFolder url="file://$MODULE_DIR$/hardware" />
<excludeFolder url="file://$MODULE_DIR$/kernel" />
<excludeFolder url="file://$MODULE_DIR$/libcore" />
<excludeFolder url="file://$MODULE_DIR$/libnativehelper" />
<excludeFolder url="file://$MODULE_DIR$/out" />
<excludeFolder url="file://$MODULE_DIR$/pdk" />
<excludeFolder url="file://$MODULE_DIR$/platform_testing" />
<excludeFolder url="file://$MODULE_DIR$/prebuilts" />
<excludeFolder url="file://$MODULE_DIR$/sdk" />
<excludeFolder url="file://$MODULE_DIR$/system" />
<excludeFolder url="file://$MODULE_DIR$/test" />
<excludeFolder url="file://$MODULE_DIR$/toolchain" />
<excludeFolder url="file://$MODULE_DIR$/tools" />

2.3 AndroidStudio打开android.ipr

File - Open...,在项目的AOSP的根目录下找到android.ipr

3、断点调试

真机想调试系统进程需要Root权限,然后利用Magisk等软件修改:ro.debuggable = 1,可以新建模拟器时选择 非 Google Play的64位镜像,也可以得到 ro.debuggable = 1 的设备

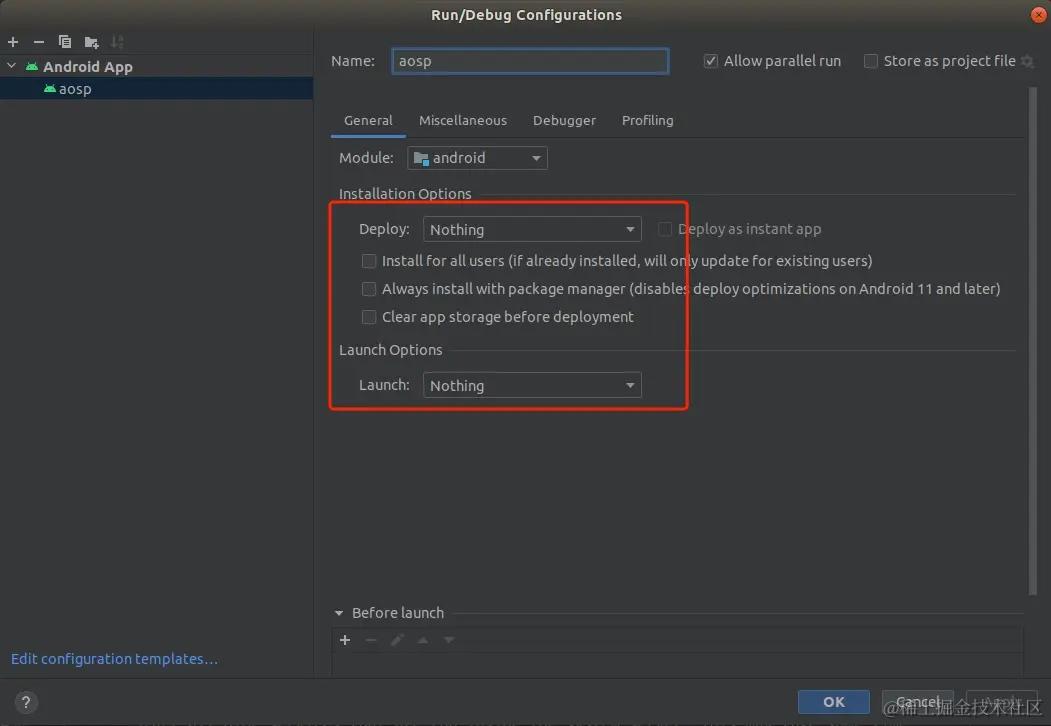

3.1 添加调试程序

Add Configurations


3.2 添加SDK

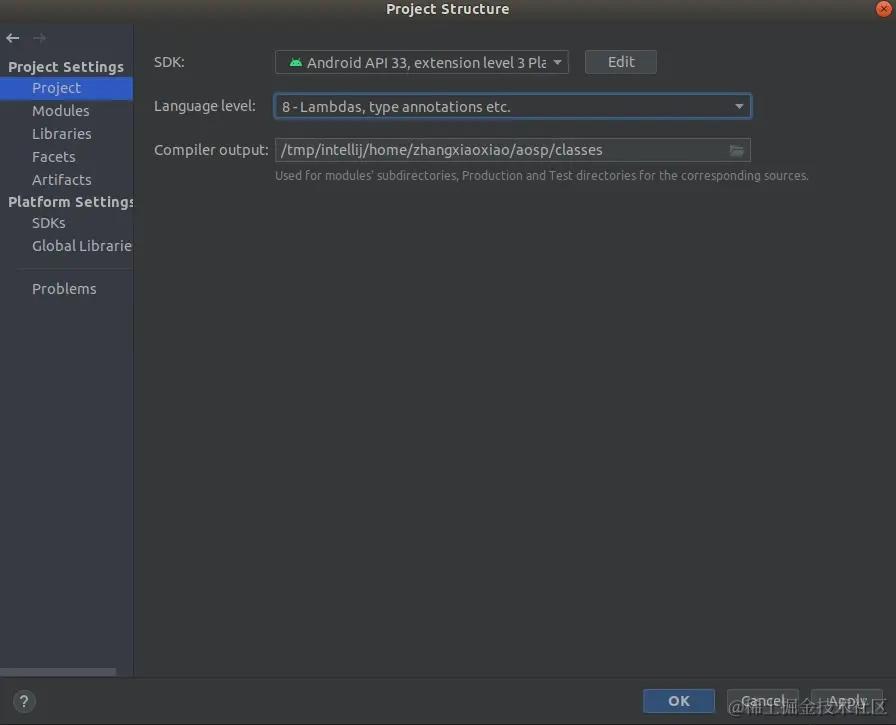

IDE and Project Settings->Project

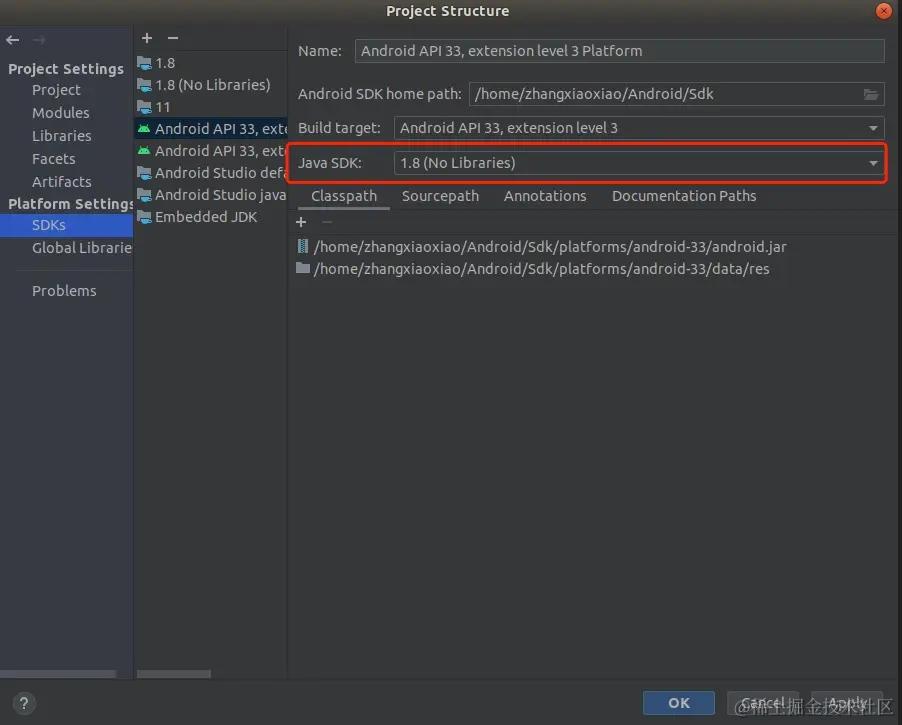

3.3 修改无依赖JDK


总结

至此,我们的准备工作已经全部完成,从android.ipr 和 android.iml导入AS到AIDEGen,再到最新Google官方给我们提供专用开发工具,一步一步方便我们,让我们能更方便轻松的开发Framework。
