特别声明：仅用于学习，如对LiteFlow感兴趣，可以前往官网查看更多知识点。LiteFlow

任务编排框架LiteFlow

快速开始

此示例使用的是SpringBoot，如用的是Spring或者其他，可以前往官网上查看用法。

  1. 新建一个 maven 项目，在pom.xml中导入相关依赖

    <dependencies>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <optional>true</optional>
    </dependency>
    <dependency>
        <groupId>com.google.guava</groupId>
        <artifactId>guava</artifactId>
    </dependency>
    <!--核心是 liteflow-spring-boot-starter -->
    <dependency>
        <groupId>com.yomahub</groupId>
        <artifactId>liteflow-spring-boot-starter</artifactId>
        <version>2.10.6</version>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
        <exclusions>
            <exclusion>
                <artifactId>spring-boot-starter-tomcat</artifactId>
                <groupId>org.springframework.boot</groupId>
            </exclusion>
        </exclusions>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-undertow</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-aop</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-actuator</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-configuration-processor</artifactId>
        <optional>true</optional>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <scope>test</scope>
    </dependency>
</dependencies>

  2. 编写主启动类

    package com.gjy.liteflow;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@SpringBootApplication
public class LiteflowApp {
    public static void main(String[] args) {
        SpringApplication.run(LiteflowApp.class, args);
    }
}

  3. 编写三个普通组件，参考Acmp编写Bcmp，Ccmp。@Component的value需要修改为对应的值为b，c。日志打印也要修改。

    package com.gjy.liteflow.flow;

import com.yomahub.liteflow.core.NodeComponent;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

@Component(value = "a")
@Slf4j
public class Acmp extends NodeComponent {

    @Override
    public void process() throws Exception {
        log.info("process a");
    }

}

  4. 编写 application.yaml

    liteflow:
  rule-source: config/flow.el.xml

  5. 编写规则定义文件 flow.el.xml

    <?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="chain">
        THEN(a,b,c);
    </chain>
</flow>

  6. 编写测试代码

    package com.gjy.liteflow.flow;

import com.gjy.liteflow.LiteflowApp;
import com.yomahub.liteflow.core.FlowExecutor;
import com.yomahub.liteflow.flow.LiteflowResponse;
import org.junit.jupiter.api.Test;
import org.springframework.boot.test.context.SpringBootTest;

import javax.annotation.Resource;

@SpringBootTest(classes = LiteflowApp.class)
public class FlowTest {

    @Resource
    private FlowExecutor flowExecutor;

    @Test
    public void test1() {
        LiteflowResponse resp = flowExecutor.execute2Resp("chain");
    }
}

  7. 观察运行结果，会发现a，b，c依次打印

常规组件

任务的执行顺序依赖于EL的编写，任务的执行功能依赖于组件的编写。

本节不仅介绍了组件的编写，也介绍了对应的EL规则的写法。

普通组件

普通组件节点需要继承 NodeComponent ，可用于 EL 的 THEN 和 WHEN 关键字中，必须实现抽象方法 process，下面是一个简单示例：

@Component(value = "a")
public class Acmp extends NodeComponent {
    @Override
    public void process() throws Exception {
    }
}

其中，@Component也可以换成 @LiteflowComponent，编写时最好指定value的值，以方便后续编写EL规则，value的值就是EL规则中的组件ID。

可以覆盖的方法

  1. isAccess

    推荐实现，表示是否进入该节点，可用于业务参数的预先判断。建议搭配 isEnd 来使用，因为 isAccess 的结果不会影响后面任务的执行。下面是一个示例，**注意：**使用的组件和EL规则还是快速开始中的，除了Acmp和测试用例有改动。

    通过改变测试用例中的流程入参，查看不同的效果。

    @Component(value = "a")
@Slf4j
public class Acmp extends NodeComponent {

    @Override
    public void process() throws Exception {
        log.info("process a");
    }

    @Override
    public boolean isAccess() { // 判断是否进入该节点，比如判断订单号是否存在，再进行操作
        String s = this.getRequestData(); // 获取流程入参
        return Lists.newArrayList("1000111001", "1000111002").contains(s);
    }

    @Override
    public boolean isEnd() { // 搭配 isAccess，如果该节点不执行的时候，且不需要后续节点执行了，返回值为isAccess取反
        return !isAccess();
    }
}

    测试用例：

    @SpringBootTest(classes = LiteflowApp.class)
public class FlowTest {

    @Resource
    private FlowExecutor flowExecutor;

    @Test
    public void test1() {
        LiteflowResponse resp = flowExecutor.execute2Resp(
                "chain",
                "1000111005" // 流程入参, 在任务中可以使用 this.getRequestData() 接受该参数，类型任意
        );
    }
}

  2. isContinueOnError

    表示出错是否执行下一个节点，默认为false。根据需要选择合适的返回结果。下面是一个示例，**注意：**使用的组件和EL规则还是快速开始中的，除了Bcmp有改动。Acmp不是上面的，是快速开始里面的，这个需要注意，不然效果可能不一样。

    @Component(value = "b")
@Slf4j
public class Bcmp extends NodeComponent {

    @Override
    public void process() throws Exception {
        log.info("process b");
        throw new RuntimeException();
    }

    @Override
    public boolean isContinueOnError() {
        return false;
    }
}

    测试用例

    @SpringBootTest(classes = LiteflowApp.class)
public class FlowTest {

    @Resource
    private FlowExecutor flowExecutor;

    @Test
    public void test2() {
        LiteflowResponse resp = flowExecutor.execute2Resp("chain");
    }
}

    在Bcmp的process中抛出了一个异常，通过改变Bcmp中isContinueOnError的返回值，查看任务执行的结果。为true时会忽略process中的错误，继续执行下面的任务节点，为false时会抛出异常，执行中止。

  3. isEnd

    在isAccess中已经介绍了一部分。为true时表示整个流程终止，但是返回的isSuccess为true，因为是用户主动结束的流程。

    注意：

    在isContinueOnError为true的情况下，给isEnd设置为true，流程依然会终止，response中的isSuccess也是true。

    在isContinueOnError为true的情况下，给isEnd设置为true，但是process抛异常了，流程不会终止，response中的isSuccess也是true。

    issues：gitee.com/dromara/lit…

  4. beforeProcess和afterProcess

    任务的前置和后置处理器，前置处理器在isAccess之后。可以在组件中重写或者继承ICmpAroundAspect 做全局处理

    @Component
public class LfCmpAspect implements ICmpAroundAspect {
    @Override
    public void beforeProcess(NodeComponent cmp) {
        System.out.println("lf before");
    }

    @Override
    public void afterProcess(NodeComponent cmp) {
        System.out.println("lf after");
    }
}

    public void beforeProcess() {
    log.info("a before");
}

@Override
public void afterProcess() {
    log.info("a after");
}

  5. onSuccess和onError

    组件的成功失败回调。

    @Override
public void onSuccess() throws Exception {
}

@Override
public void onError(Exception e) throws Exception {
}

    （1）onError执行后，afterProcess依然会执行

  6. rollback

    v2.11.0开始支持，本文章采用的是2.10.6，没有此项功能，建议去官网查看。

this关键字可以调用的方法

  1. this.getContextBean(clazz)：获取创建流程时定义的上下文，clazz为类型。
@Test
public void test1() {
    // 第三个参数为上下文对象，可以为对象或者为类名，支持多个。
    // 需要注意的是，要么都穿bean，要么都穿class
    LiteflowResponse resp = flowExecutor.execute2Resp(
        "chain",
        "1000111005",
        new AcmpDomain("1", LocalDateTime.now())
    );
}
// 任务中获取的方式：AcmpDomain bean = this.getContextBean(AcmpDomain.class);

  1. getNodeId()：获取组件ID

  2. getName：获取组件别名

  3. getChainName：获取当前流程名

  4. getRequestData：获取流程参数

    可以参考上文的可以覆盖的方法-isAccess

  5. setIsEnd：是否立即终止路程

  6. getTag：获取组件的tag标签

  7. invoke2Resp：隐式调用子流程

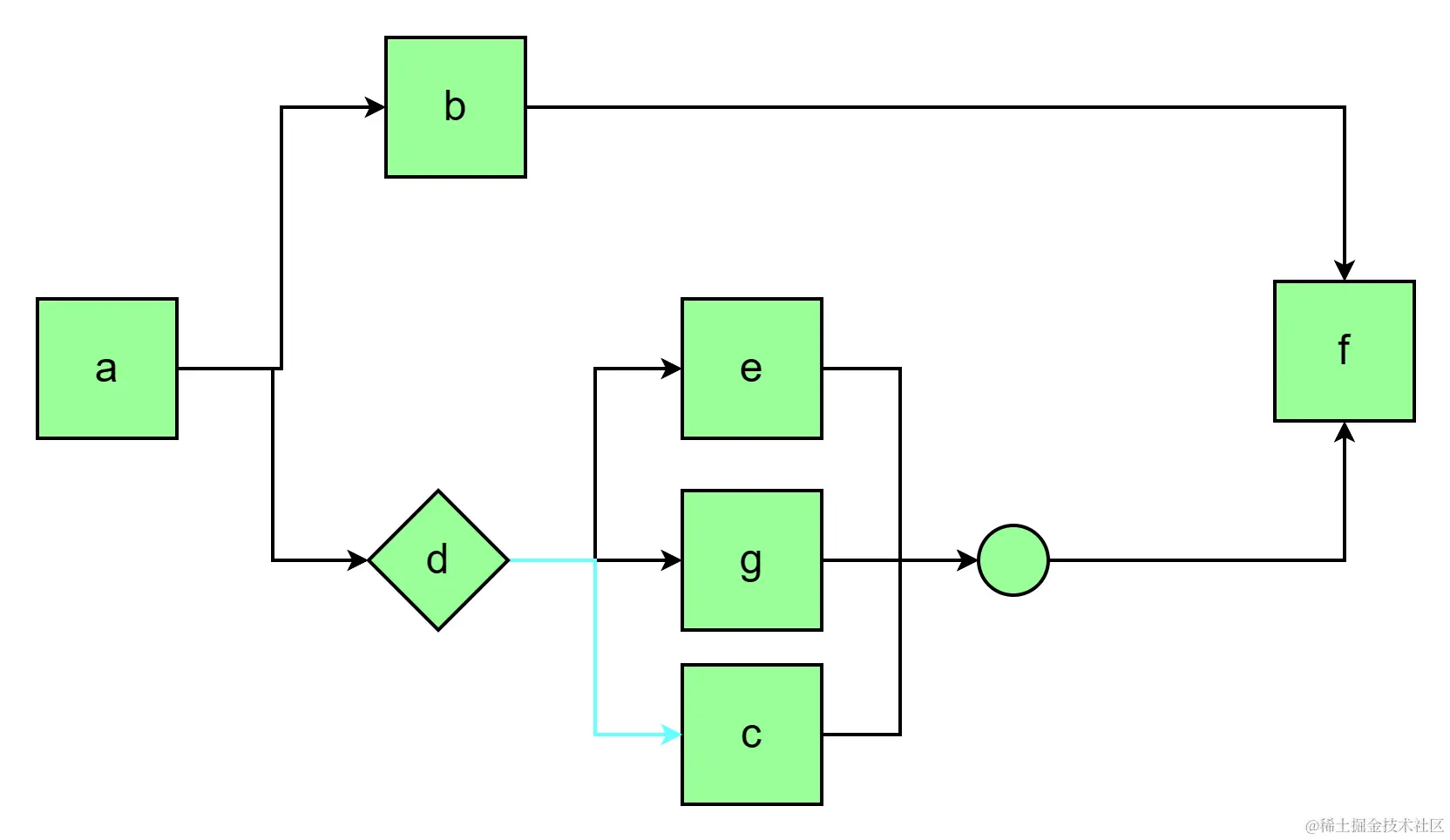

选择组件

选择组件节点需要继承 NodeSwitchComponent，可用于 EL 的 SWITCH 关键字中，必须实现抽象方法 processSwitch。

相信经过上面的联系，已经掌握了普通组件的编写，后面就不一一列出普通组件的写法了。

根据nodeId选择

a，b是一个普通组件，下面是一个简单示例：

@Component(value = "d")
public class Dcmp extends NodeSwitchComponent {
    @Override
    public String processSwitch() throws Exception {
        int i = ThreadLocalRandom.current().nextInt(3);
        if (i == 0) {
            return "a";
        } else {
            return "b";
        }
    }
}

EL规则

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="chain1">
        SWITCH(d).TO(a,b);
    </chain>
</flow>

测试代码

@Test
public void test3() {
    LiteflowResponse resp = flowExecutor.execute2Resp("chain1");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

根据表达式的ID选择

a，b，c是一个普通组件，可以通过修改EL规则中的 id和else中的返回值查看相同的效果，此两值必须一致，下面是一个简单示例：

@Component(value = "d")
@Slf4j
public class Dcmp extends NodeSwitchComponent {

    @Override
    public String processSwitch() throws Exception {
        int i = ThreadLocalRandom.current().nextInt(3);
        log.info("process d {}", i);
        if (i == 0) {
            return "a";
        } else {
            return "ww";
        }
    }
}

EL规则

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="chain3">
        SWITCH(d).TO(a,WHEN(b,c).id("ww"));
    </chain>
</flow>

测试代码

@Test
public void test4() {
    LiteflowResponse resp = flowExecutor.execute2Resp("chain3");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

表达式tag选择

a，c是一个普通组件，下面是一个简单示例：

@Component(value = "d")
@Slf4j
public class Dcmp extends NodeSwitchComponent {

    @Override
    public String processSwitch() throws Exception {
        int i = ThreadLocalRandom.current().nextInt(3);
        log.info("process d {}", i);
        if (i == 0) {
            return "tag:cat";
        } else {
            return "tag:dog";
        }
    }
}

EL规则

<?xml version="1.0" encoding="UTF-8"?>
<flow>
   <chain name="chain4">
        SWITCH(d).TO(
        a.tag("cat"),
        c.tag("dog")
        );
    </chain>
</flow>

测试代码

@Test
public void test5() {
    LiteflowResponse resp = flowExecutor.execute2Resp("chain4");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

链路tag选择

此项就不给测试用例了，可以参考上文的 根据nodeId选择 改写代码并测试。

<chain name="chain5">
    SWITCH(d).to(a, sub.tag("w1"));
</chain>

<chain name="sub">
    THEN(c,d);
</chain>

条件组件

条件组件节点需要继承 NodeIfComponent，可用于 EL 的 IF ELIF ELSE 关键字中，必须实现抽象方法 processIf。

三元表达式

下面是一个简单示例：

@Component(value = "h")
@Slf4j
public class HCmp extends NodeIfComponent {
    @Override
    public boolean processIf() throws Exception {
        int i = ThreadLocalRandom.current().nextInt(5);
        log.info("process h {}", i);
        return i >= 3;
    }
}

EL规则

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="chain6">
        IF(h,a,b);
    </chain>
</flow>

测试代码

@Test
public void test6() {
    LiteflowResponse resp = flowExecutor.execute2Resp("chain6");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

如果条件组件返回false，执行后一个任务，返回true，执行前一个任务。

二元和ELSE

和三元表达式相比没有明显的优势，这里简单介绍下EL规则文件的编写，感兴趣可以自己做测试用例。

二元表达式

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="c8">
        THEN(IF(h,a),b);
    </chain>
</flow>

ELSE

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="c7">
        IF(h,a).ELIF(b)
    </chain>
</flow>

ELIF

ELIF和三元表达式一样重要，是条件组件中必须掌握的。

下面看一下测试用例，可以根据组件名自己编写条件组件和普通组件，这里不一一列出。

EL规则

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="i0">
        IF(h,a).ELIF(i,b).ELIF(j,c).ELSE(d)
    </chain>
</flow>

测试代码

@Test
public void test6() {
    LiteflowResponse resp = flowExecutor.execute2Resp("chain6");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

次数循环组件

次数组件节点需要继承 NodeForComponent，可用于 EL 的 FOR DO 关键字中，必须实现抽象方法 processFor。

下面是一个简单的测试。

@Component(value = "k")
@Slf4j
public class KCmp extends NodeForComponent {
    @Override
    public int processFor() throws Exception {
        log.info("process k");
        return 3;
    }
}

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="f1">
        FOR(k).DO(a);
    </chain>
</flow>

@Test
public void test8() {
    LiteflowResponse resp = flowExecutor.execute2Resp("f1");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

可以在组件中 this.getLoopIndex() 获取下标。**注意：**次数循环只会执行一次自身，后续都是DO中的组件。

条件循环组件

条件组件节点需要继承 NodeWhileComponent，可用于 EL 的 WHILE DO 关键字中，必须实现抽象方法 processWhile。

下面是一个简单的测试。

@LiteflowComponent(value = "l")
@Slf4j
public class LCmp extends NodeWhileComponent {
    @Override
    public boolean processWhile() throws Exception {
        int i = ThreadLocalRandom.current().nextInt(3);
        log.info("process l {}", i);
        return i < 2;
    }
}

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="w1">
        WHILE(l).DO(a);
    </chain>
</flow>

@Test
public void test9() {
    LiteflowResponse resp = flowExecutor.execute2Resp("w1");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

可以在组件中 this.getLoopIndex() 获取下标。**注意：**条件循环每次执行时都会执行一下自身，这点和次数循环组件不同。

迭代循环组件

迭代循环组件节点需要继承 NodeIteratorComponent，可用于 EL 的 ITERATOR DO 关键字中，必须实现抽象方法 processIterator。

下面是一个简单的测试。

@LiteflowComponent(value = "m")
@Slf4j
public class MCmp extends NodeIteratorComponent {
    @Override
    public Iterator<?> processIterator() throws Exception {
        Iterator<String> iterator = Lists.newArrayList("hello", "World").iterator();
        log.info("process m {}", iterator);
        return iterator;
    }
}

@Component(value = "g")
@Slf4j
public class Gcmp extends NodeComponent {
    @Override
    public void process() throws Exception {
        String currLoopObj = this.getCurrLoopObj();
        log.info("process g {}", currLoopObj);
    }
}

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="m1">
        ITERATOR(m).DO(g);
    </chain>
</flow>

@Test
public void test10() {
    LiteflowResponse resp = flowExecutor.execute2Resp("m1");
    System.out.println("resp.isSuccess() = " + resp.isSuccess());
}

可以在组件中 this.getCurrLoopObj() 获取下标。

退出循环组件

迭代循环组件节点需要继承 NodeBreakComponent，可用于 EL 的 BREAK 关键字中，必须实现抽象方法 processBreak。

下面是一个简单的测试。

@Component(value = "n")
@Slf4j
public class NCmp extends NodeBreakComponent {
    @Override
    public boolean processBreak() throws Exception {
        // 获取 迭代循环组件的当前值
        Object o = this.getCurrLoopObj();
        // 获取 次数循环组件 和 条件循环组件 的当前下标值
        Integer loopIndex = this.getLoopIndex();
        return true;
    }
}

<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="m1">
        ITERATOR(m).DO(g).BREAK(n);
    </chain>
    <chain name="f1">
        FOR(k).DO(a).BREAK(n);
    </chain>
    <chain name="w1">
        WHILE(l).DO(a).BREAK(n);
    </chain>
</flow>

可以通过代码示例中的获取当前值或当前下标判断是否终止循环。

EL规则的写法

在常规组件中已经介绍了大量的组件编写，本章中不在编写新的组件了，只给出EL规则文件和流程图，如果确实有需要的话，可以留言，后面我补充一下。

串行编排


el1 和 el2 是等价的。

<?xml version="1.0" encoding="utf-8" ?>
<flow>
    <chain name="el1">
        THEN(a,b,c,d);
    </chain>
    <chain name="el2">
        THEN(a,b,THEN(c,d));
    </chain>
</flow>

并行编排

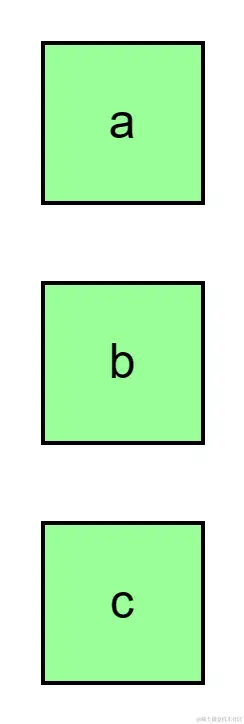

直接并行

这种情况下，执行顺序无法确认，任务执行顺序每次都可能不一样，但确定的是，每个任务节点都会执行。


<?xml version="1.0" encoding="utf-8" ?>
<flow>
    <chain name="mm2">
        WHEN(a,b,c);
    </chain>
</flow>

和串行嵌套

默认情况下，b，c，d都执行完后才会执行e。


<?xml version="1.0" encoding="utf-8" ?>
<flow>
    <chain name="el3">
        THEN(a,WHEN(b,c,d),e);
    </chain>
</flow>

如果想要任一节点执行完则忽略其他节点，可以参考下面的EL，在WHEN后面加上any设置为true。

<?xml version="1.0" encoding="utf-8" ?>
<flow>
    <chain name="el4">
        THEN(a,WHEN(b,c,d).any(true),e);
    </chain>
</flow>

如果想要忽略错误，可以参考下面的EL，在WHEN后面加上ignoreError设置为true。b，c，d任一节点发生错误，e最终依然会执行。

<?xml version="1.0" encoding="utf-8" ?>
<flow>
    <chain name="el5">
        THEN(a,WHEN(b,c,d).ignoreError(true),e);
    </chain>
</flow>

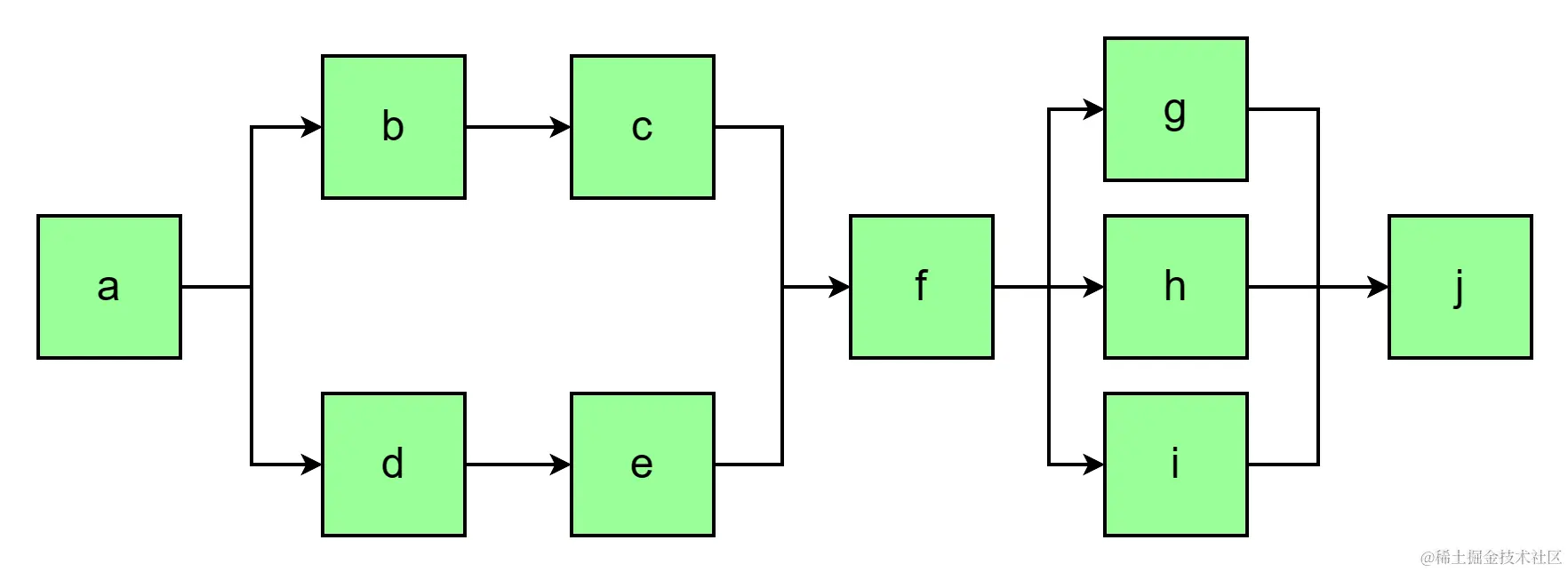

最后再看一个复杂的例子，由于确实挺复杂的，所以采用了子流程的方式，子流程也是一种EL规则的编写方式，这里不单独列出来介绍了：

<?xml version="1.0" encoding="utf-8" ?>
<flow>
    <chain name="sub1">
        THEN(b,c);
    </chain>
    <chain name="sub2">
        THEN(d,e);
    </chain>
    <chain name="sub4">
        WHEN(g,h,i);
    </chain>
    <chain name="el6">
        THEN(a,WHEN(sub1,sub2),f,sub4,j);
    </chain>
</flow>


选择编排


<chain name="el7">
    THEN(a,WHEN(b,SWITCH(d).TO(e,g).DEFAULT(c)),f);
</chain>

新的关键字 DEFAULT，配合SWITCH TO使用，表示结果非e，g到c。

条件编排


<?xml version="1.0" encoding="UTF-8"?>
<flow>
    <chain name="el8">
        IF(h,a).ELIF(i,b).ELIF(j,c).ELSE(d)
    </chain>
</flow>

在常规组件-条件组件中介绍的非常详细了。

循环编排

  1. FOR

    <chain name="f1">
    FOR(k).DO(a).BREAK(n);
</chain>

  2. WHILE

    <chain name="w1">
    WHILE(l).DO(a).BREAK(n);
</chain>

  3. ITERATOR

    <chain name="m1">
    ITERATOR(m).DO(g).BREAK(n);
</chain>

  4. BREAK

    上面三个都带有BREAK，BREAK关键字是在每次循环的末尾进行判断的。

  5. 异步循环

    v2.11.0开始支持，高于本文章LiteFlow的版本，感兴趣可以到官网上看一下

其他编排

  1. 捕获异常

    <chain name="chain1">
    CATCH(
    THEN(a,b)
    ).DO(c)
</chain>

  2. 与或非表达式

    在IF，WHILE中均可以使用。

    <chain name="chain1">
    IF(AND(x,y), a, b);
</chain>
<chain name="chain2">
    IF(OR(x,y), a, b);
</chain>
<chain name="chain3">
    IF(NOT(x), a, b);
</chain>
avatar
文章
阅读
粉丝
