DispatcherServlet前端控制器源码解析

INSO
100 阅读7分钟

主要剖析DispatcherServlet（前端控制器 ）初始化的过程，还有DispatcherServlet执行主流程

一、 前端控制器初始化

DispatcherServlet初始化做了两件事情: 1.获得了一个 SpringMVC 的 ApplicationContext容器 2.注册了 SpringMVC的 九大组件


1.1 初始化SpringMVC容器

前端控制器DispatcherServlet是SpringMVC的入口，也是SpringMVC的大脑，主流程的工作都是在此完成的，DispatcherServlet 本质是个Servlet，当配置了 load-on-startup 时，会在服务器启动时就执行创建和执行初始化init方法，每次请求都会执行service方法

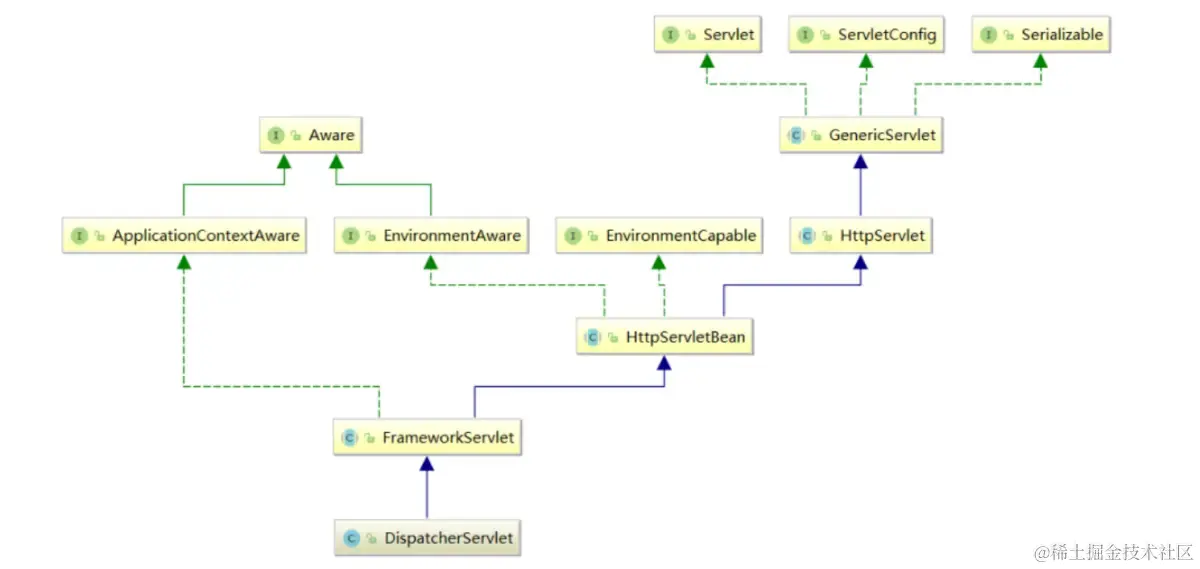

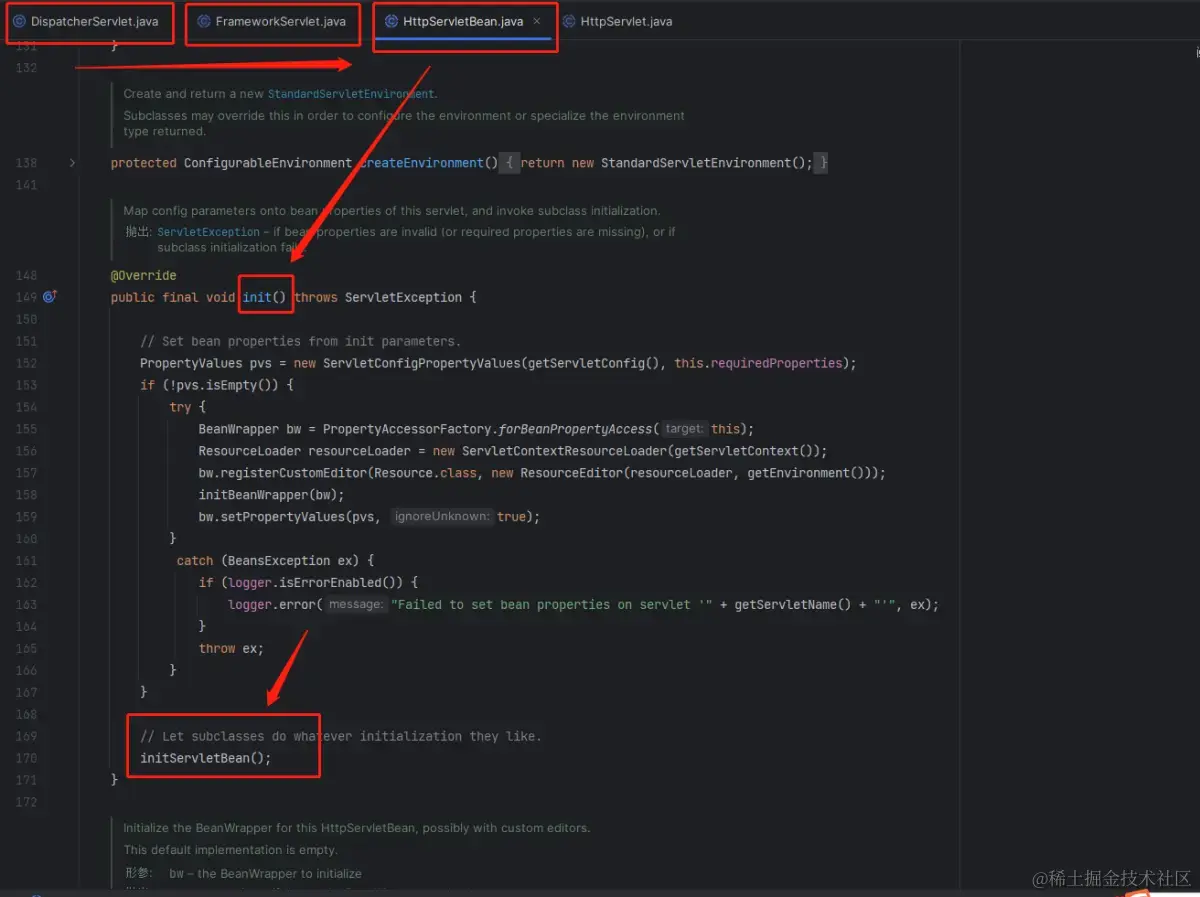

1、找一下init方法，发现DispatcherServlet类中没有，就去找父类（FrameworkServlet类），FrameworkServlet类的父类（HttpServletBean类），直到HttpServletBean类中有一个init方法 2、找到init方法，看到调用了一个initServletBean方法，点进去看看


3、initServletBean方法如下所示，发现啥也没有，说明是子类FrameworkServlet类实现的

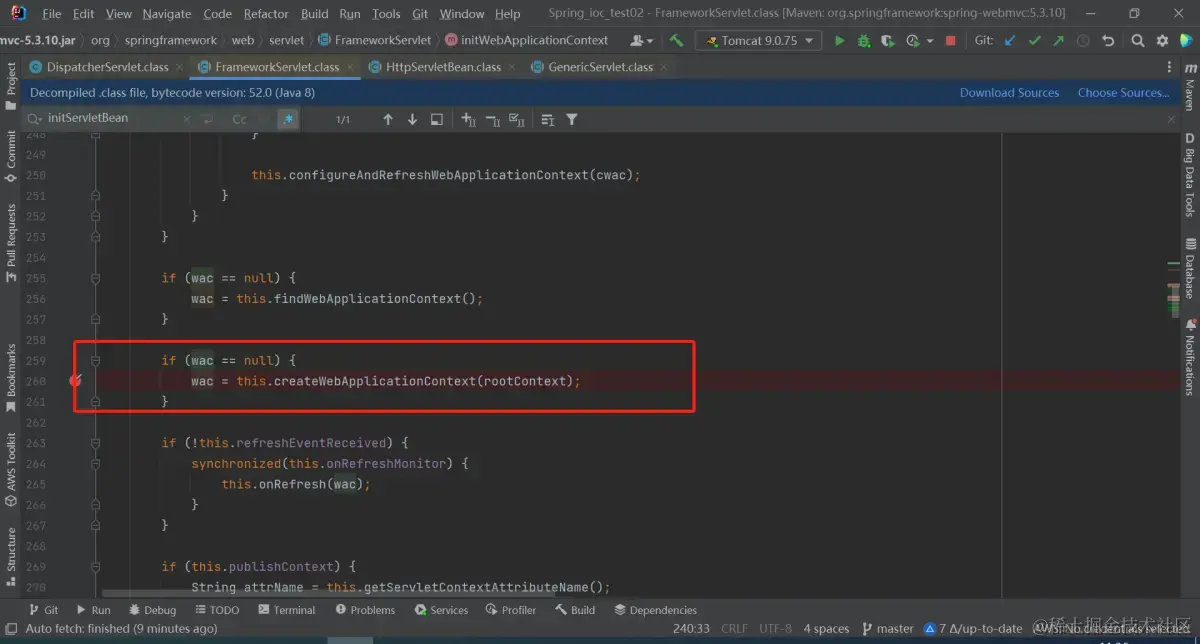

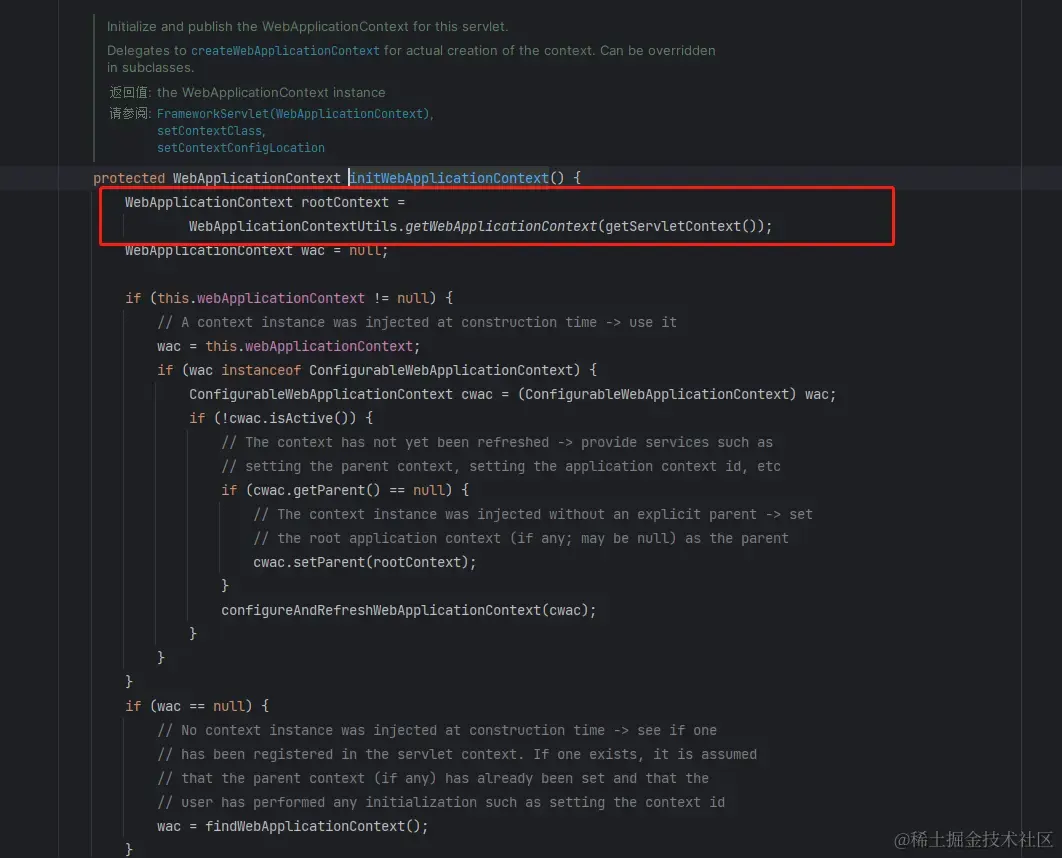

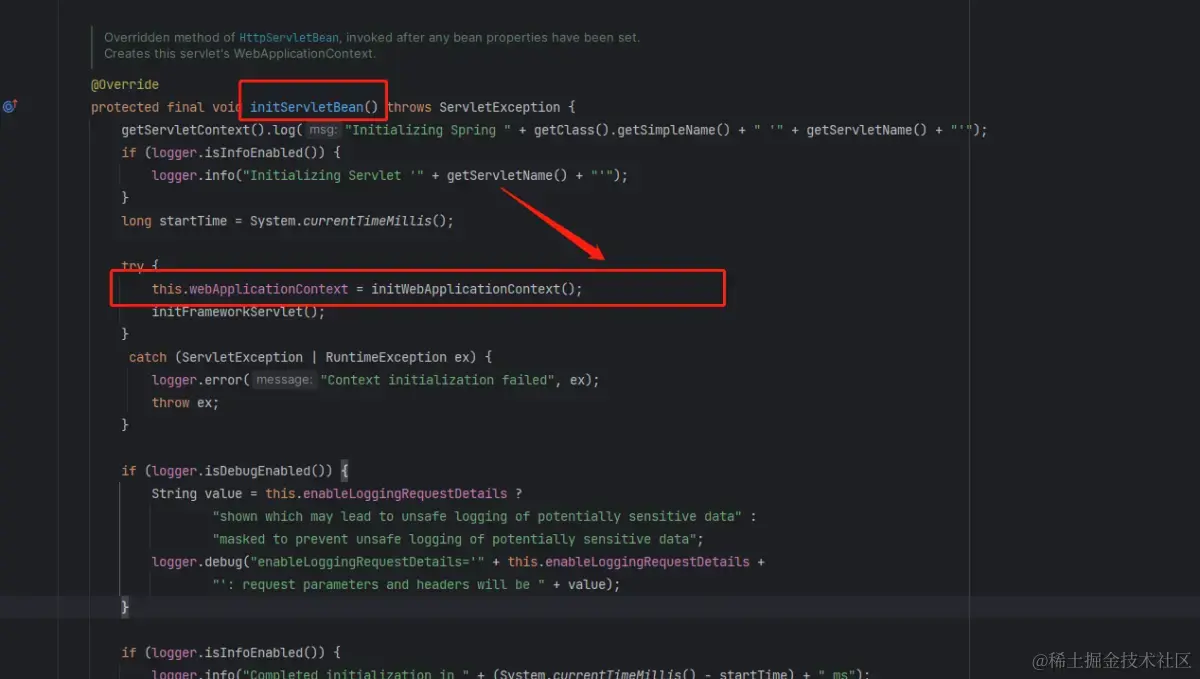

4、在FrameworkServlet类中找到initServletBean方法，然后发现有下面一条语句，获取web环境下的Spring容器

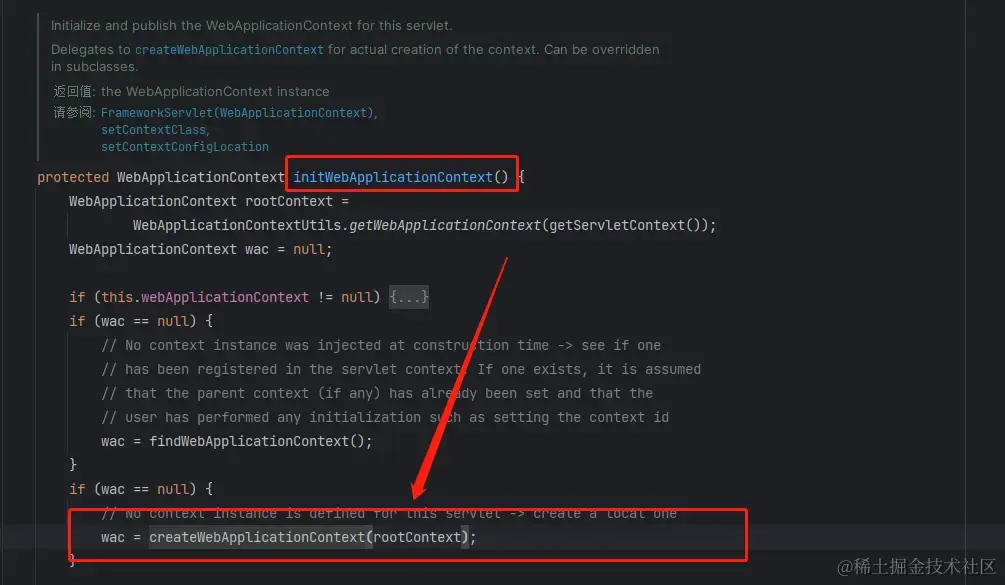

5、点进去看看，发现创建了一个Spring的容器

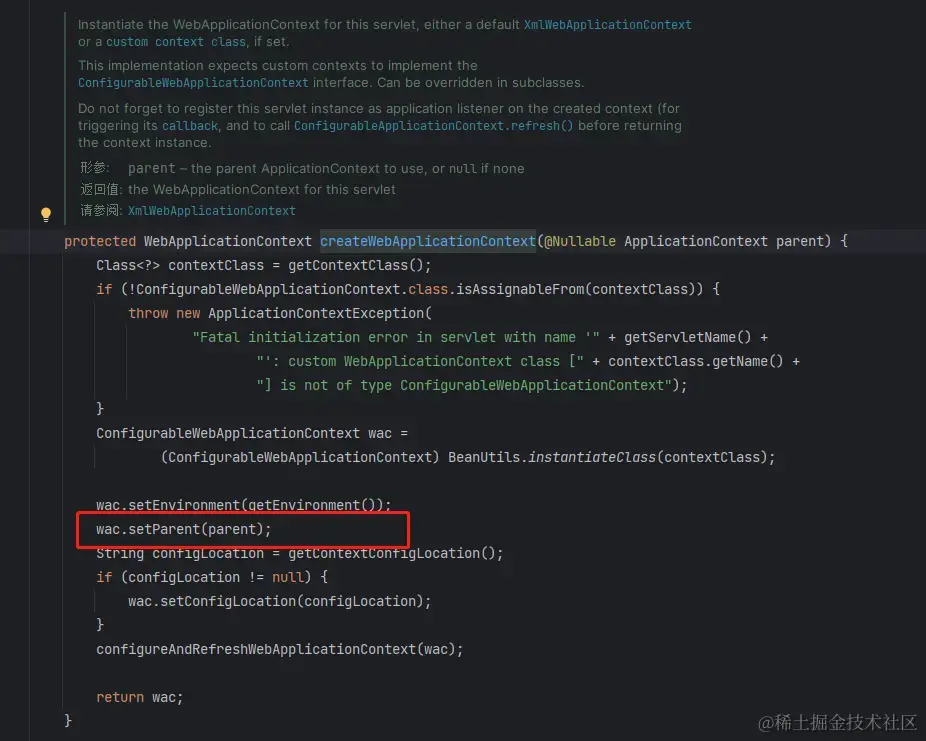

还是此方法，再往下看，把Spring容器的引用作为参数放入了下面的方法中

传入Spring容器有什么作用？

将Spring容器的引用设置为SpringMVC的一个属性，通过这个地方体现出一个父子容器的关系



父子容器有什么作用？

当SpringMVC在获取Bean的时候，首先会从自己的容器中获取，如果自己容器没有的话会使用parent找到父容器，也就是Spring容器，再从里面看看有没有对应的Bean

Spring中能不能获取到SpringMVC中的Bean？

不能，因为SpringMVC是子容器


1.2 注册了 SpringMVC的 九大组件 没太屡明白141-SpringMVC框架-组件原理剖析-前端控制器初始化-注册九大组件_哔哩哔哩_bilibili

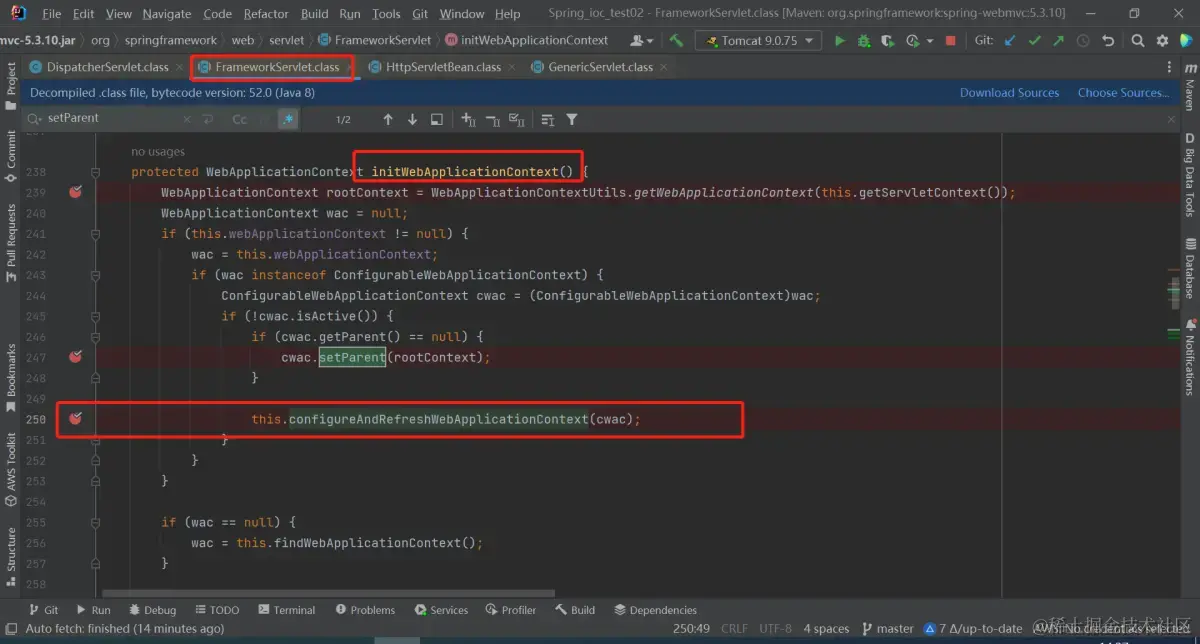

当我们把SpringMVC容器创建出来后，会执行到下面标红的语句

configureAndRefreshWebApplicationContext，配置和刷新SpringMVC容器

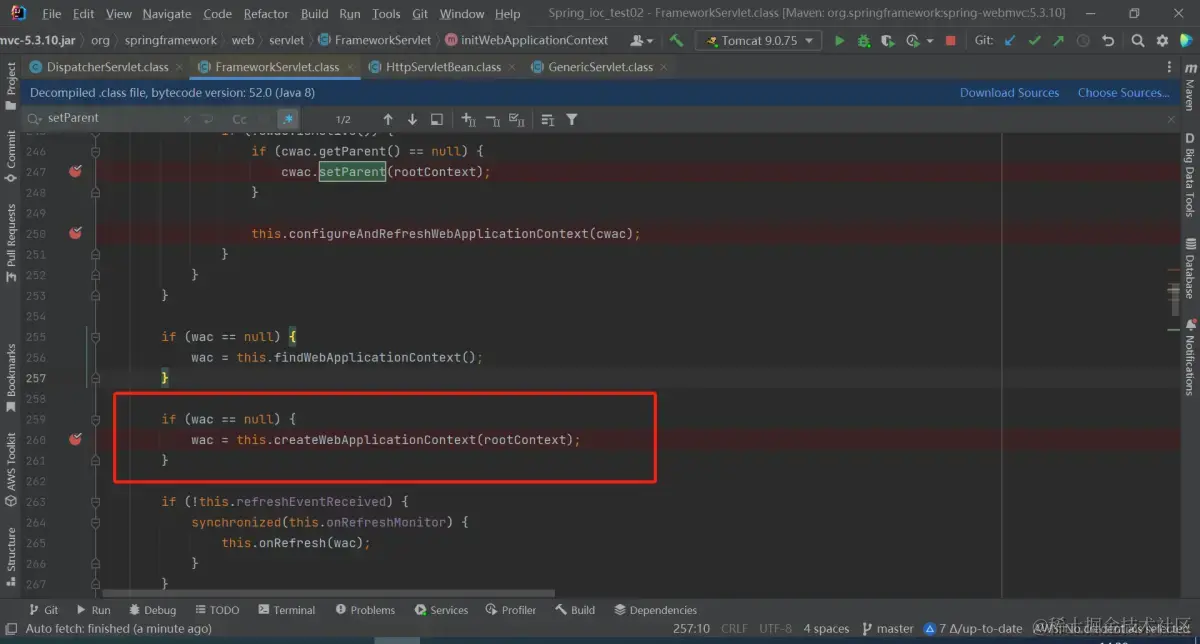

继续往下走，如果没有的话就进行创建

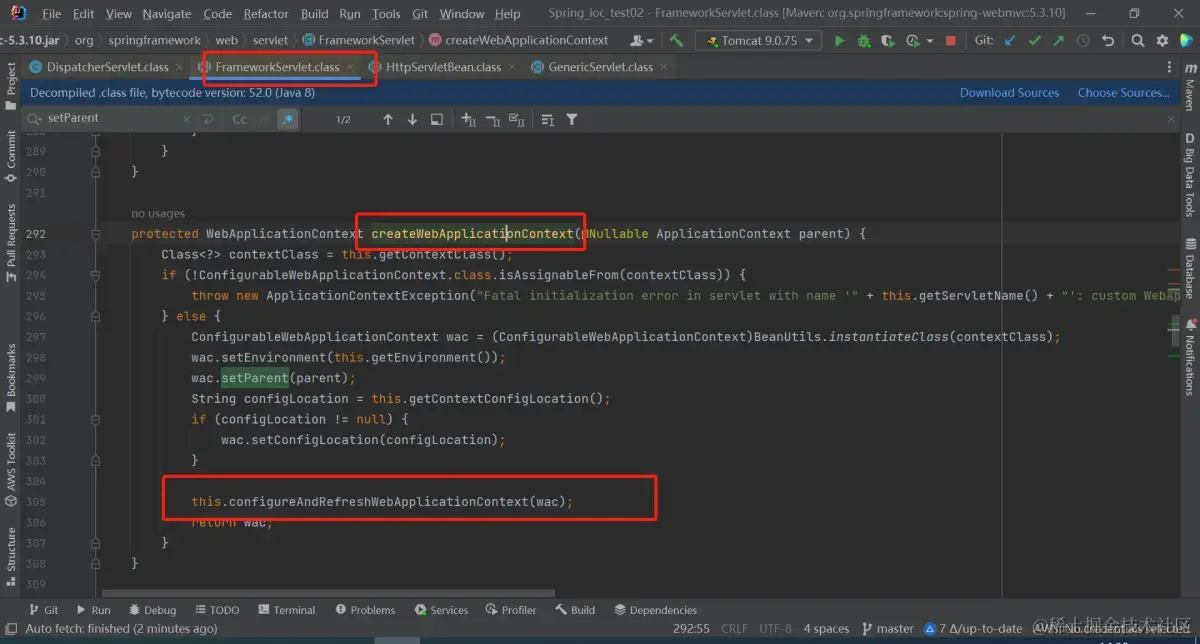

点进上图中的方法，一直点到下图

发现也有configureAndRefreshWebApplicationContext方法的调用


经过上面两个过程，不管是新创建的SpringMVC容器还是只有就有的SpringMVC容器，都会执行configureAndRefreshWebApplicationContext方法

点进方法configureAndRefreshWebApplicationContext

发现此方法中有一个refresh方法

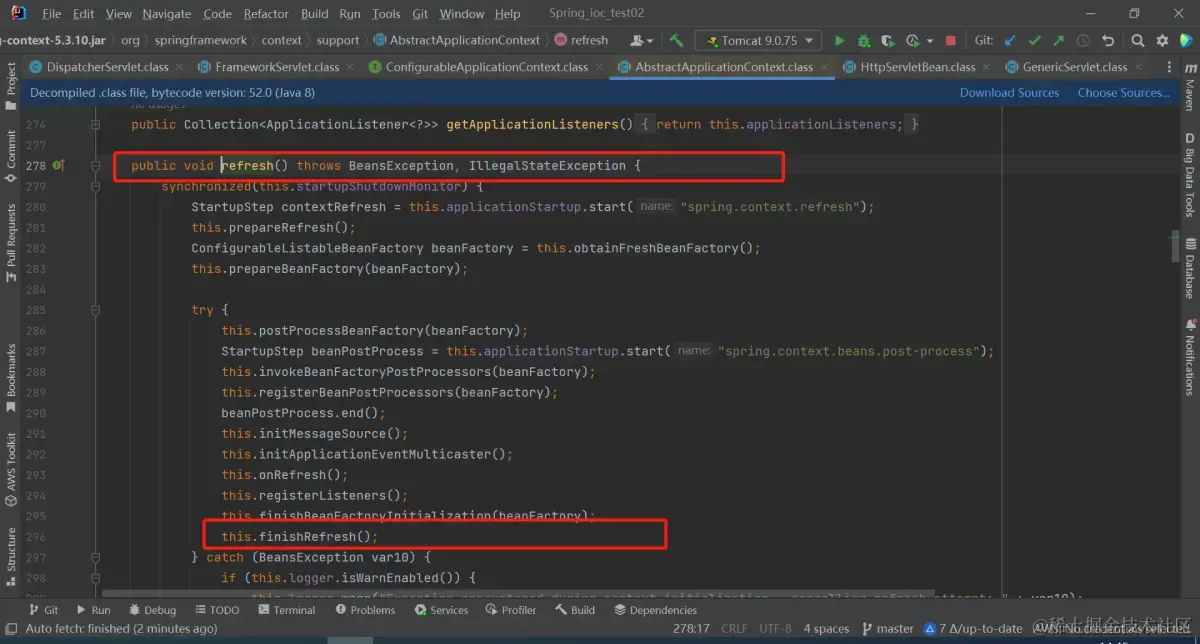

点进refresh方法，发现最后调用了一个finishRefresh方法，完成刷新

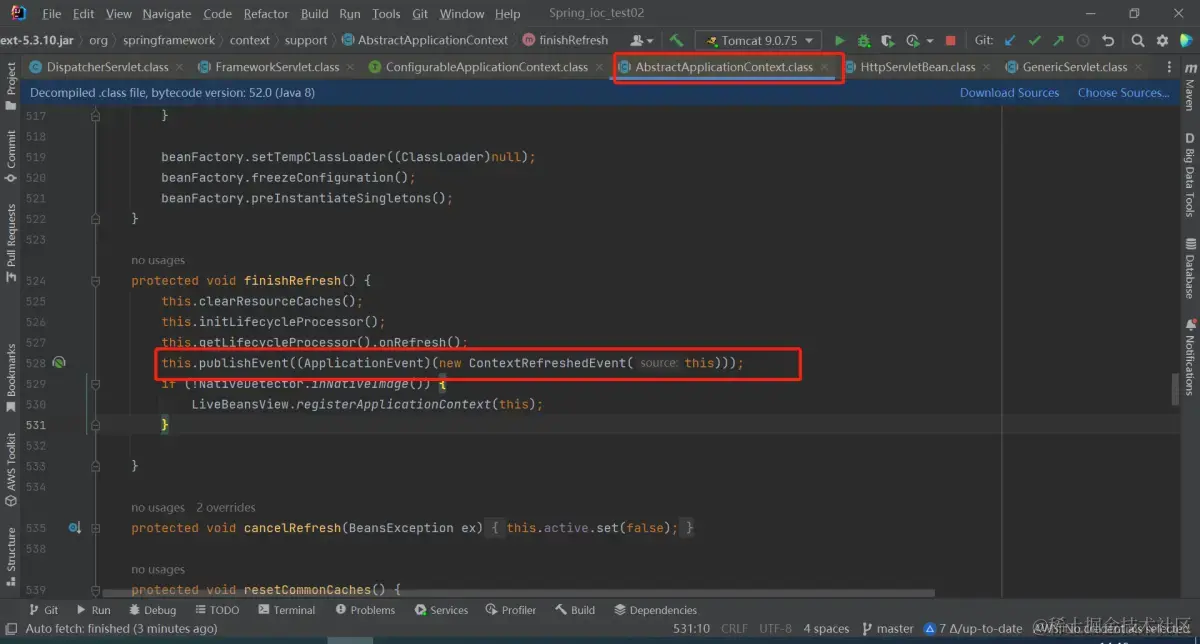

点进去finishRefresh方法看一下，此方法中发布了一个事件

我们设置上这个事件，事件对应的监听都会执行


此时再回到FrameworkServlet类

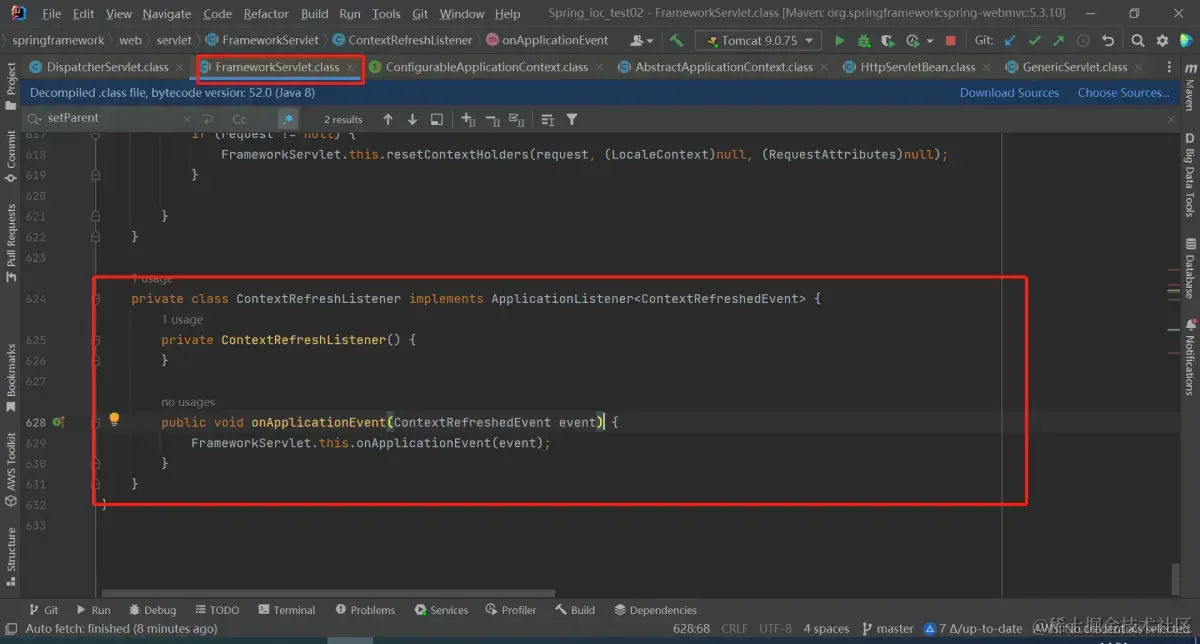

找到下面这个方法，是一个监听器，监听的东西就是泛型ContextRefreshedEvent，也就是我们发布的事件的类型（上图）

这段FrameworkServlet.this.onApplicationEvent(event);代码会执行

为什么会被执行？

在另一个地方会发布事件 1 image.png

其中在FrameworkServlet类中有一个监听器就是监听上面的事件的

监听到后这段FrameworkServlet.this.onApplicationEvent(event);代码会执行

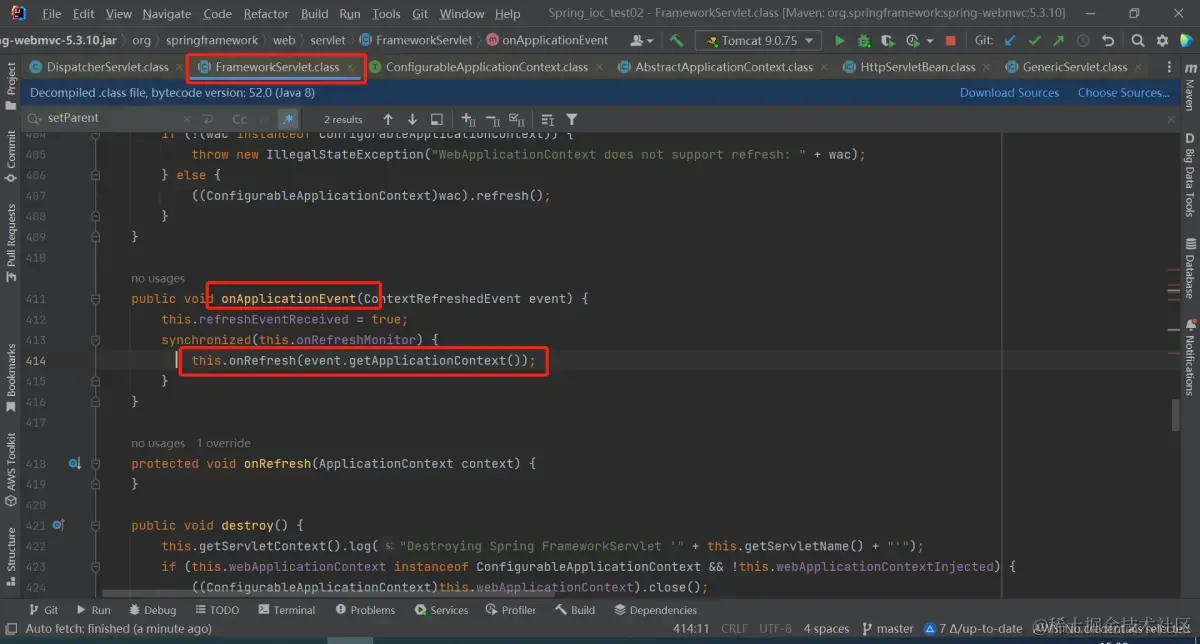

看一下onApplicationEvent方法，里面有一个onRefresh方法，

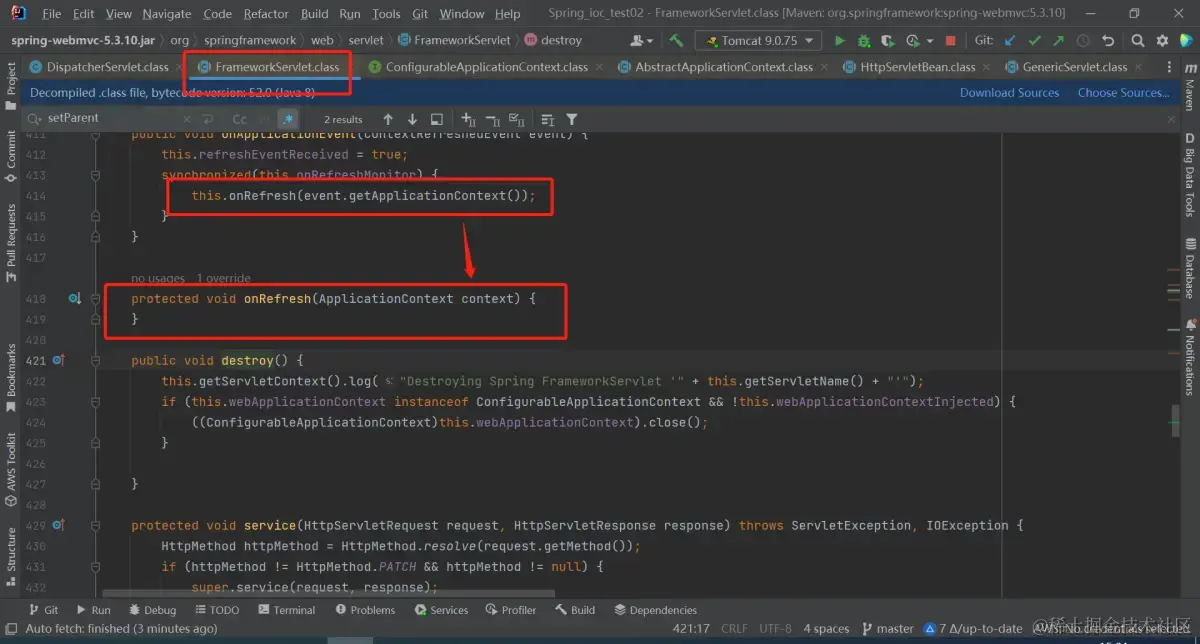

看一下onRefresh方法，但是内部什么也没写，说明是子类进行实现

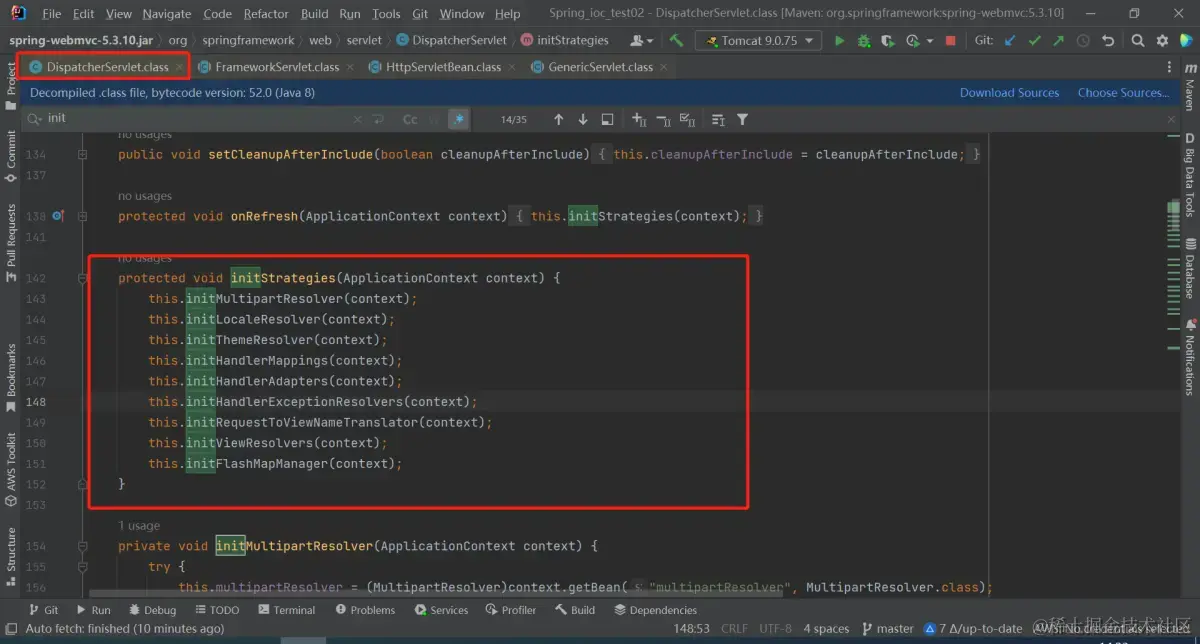

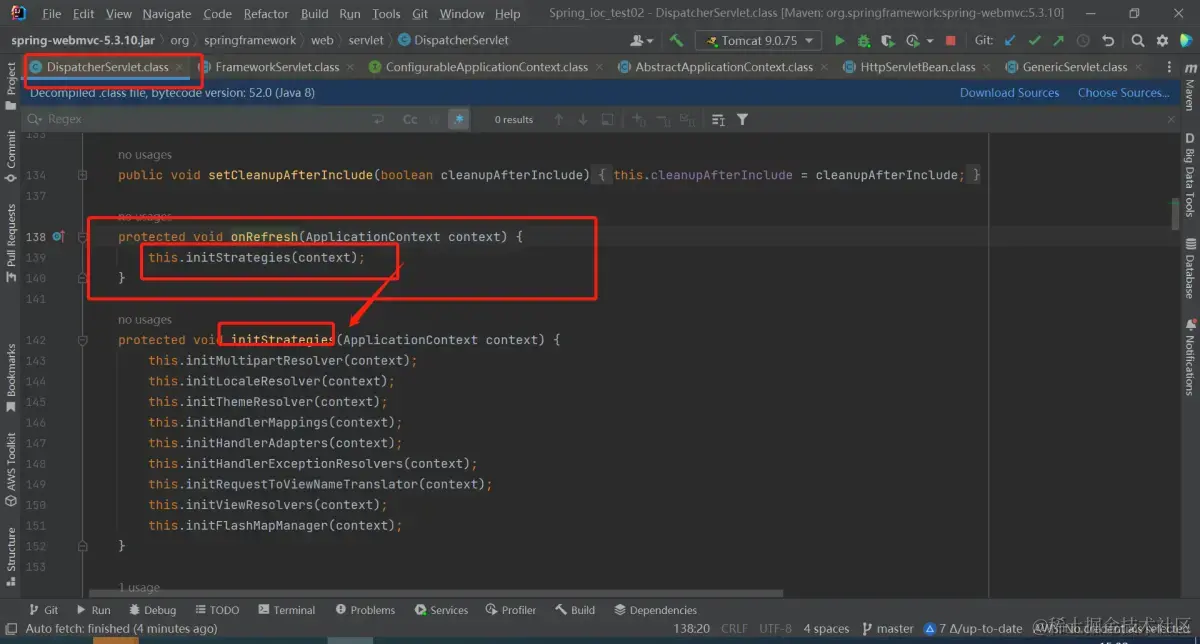

看一下FrameworkServlet类的子类DispatcherServlet类中的onRefresh方法


最后完成注册SpringMVC九大组件


1.3 处理器映射器初始化细节 注册了九个组件，我们可以选一个我们比较熟悉的initHandlerMappings进行查看

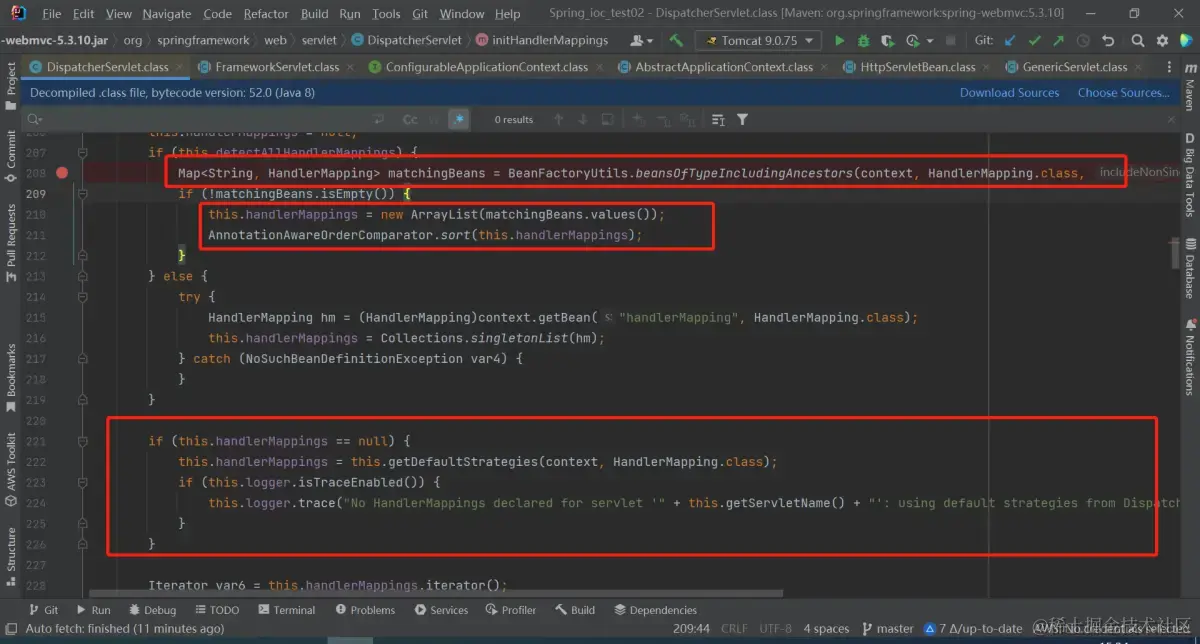

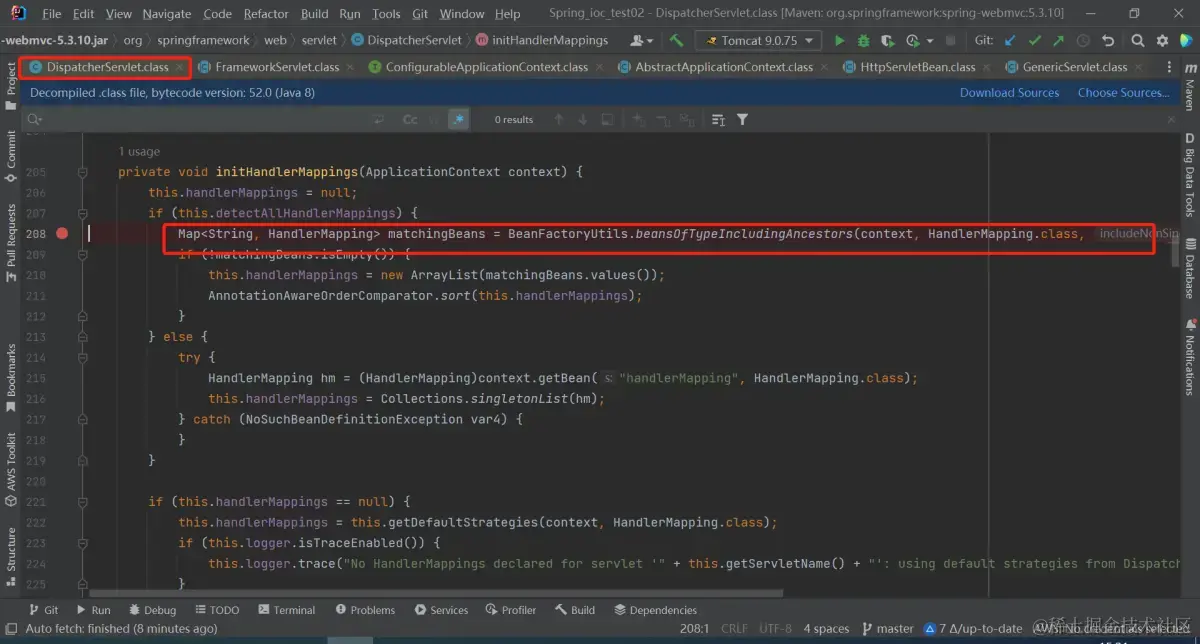

这一步的操作就是看看Spring容器之中有没有类型是HandlerMapping的组件，如果有的话，matchingBeans参数就不是空了


那此时就进不去下面这个if判断了，就不会加载默认配置文件中的组件


打断点之后发现，为什么会有四个HandlerMapping类型的参数？

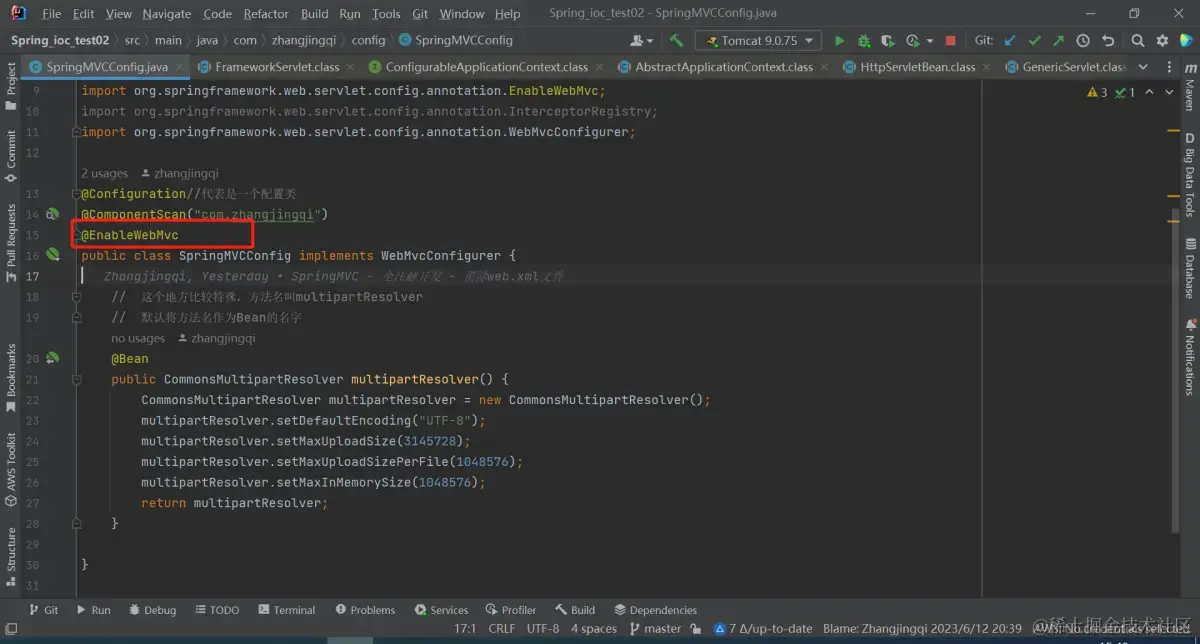

我们之前配置了一个注解@EnableWebMVC

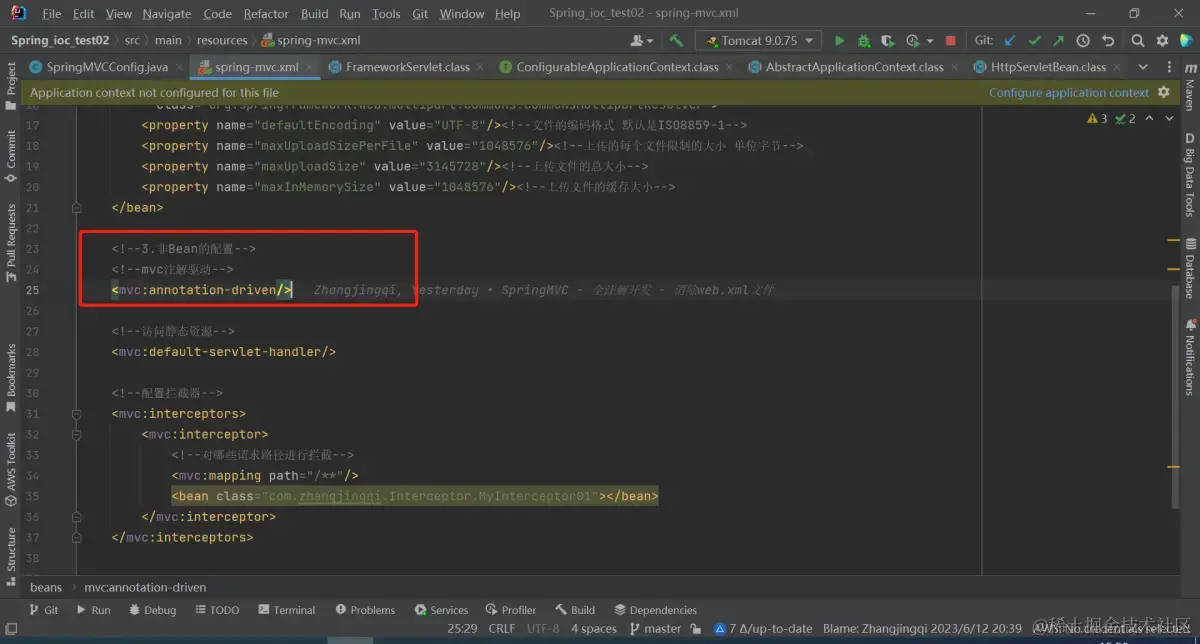

或者说spring-mvc.xml文件中的


MVC注解驱动的作用有很多，会帮我们向SpringMVC中注入一些组件，其中HandlerMapping就是在这个地方注册的

上面这几句话的操作都是@EnableWebMVC注解帮我们完成的

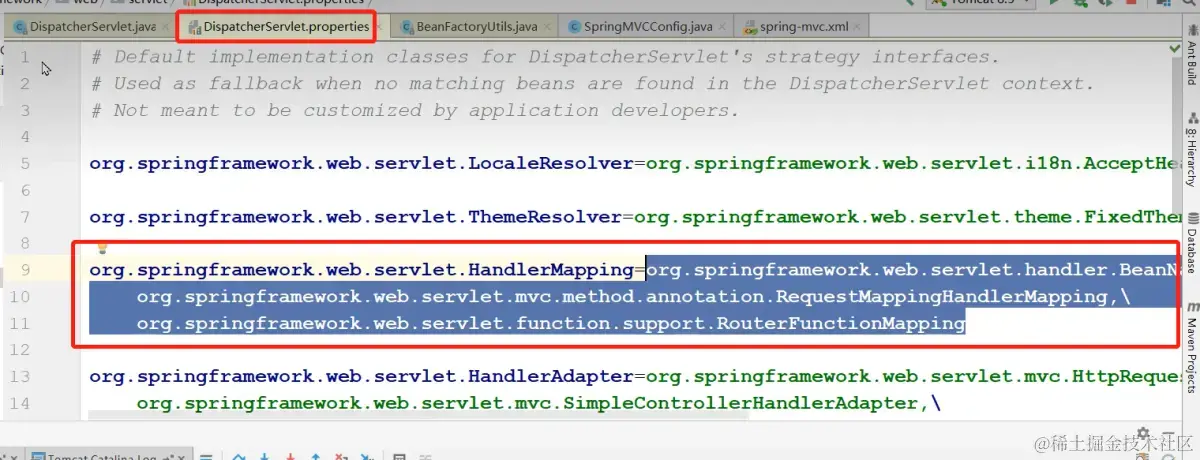

如果我们把@EnableWebMVC注解注释掉调后，matchingBeans参数的大小就是0，最终会加载默认配置文件中的组件，就是下图框起来的

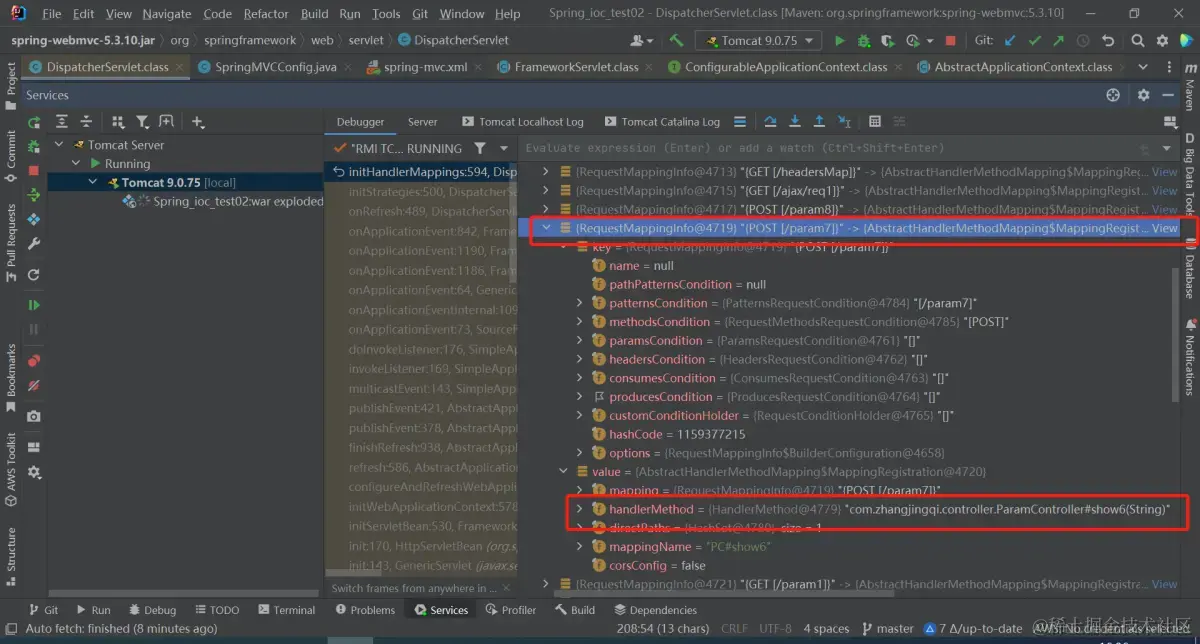

四个HandlerMapping类型的组件，我们点开看一个

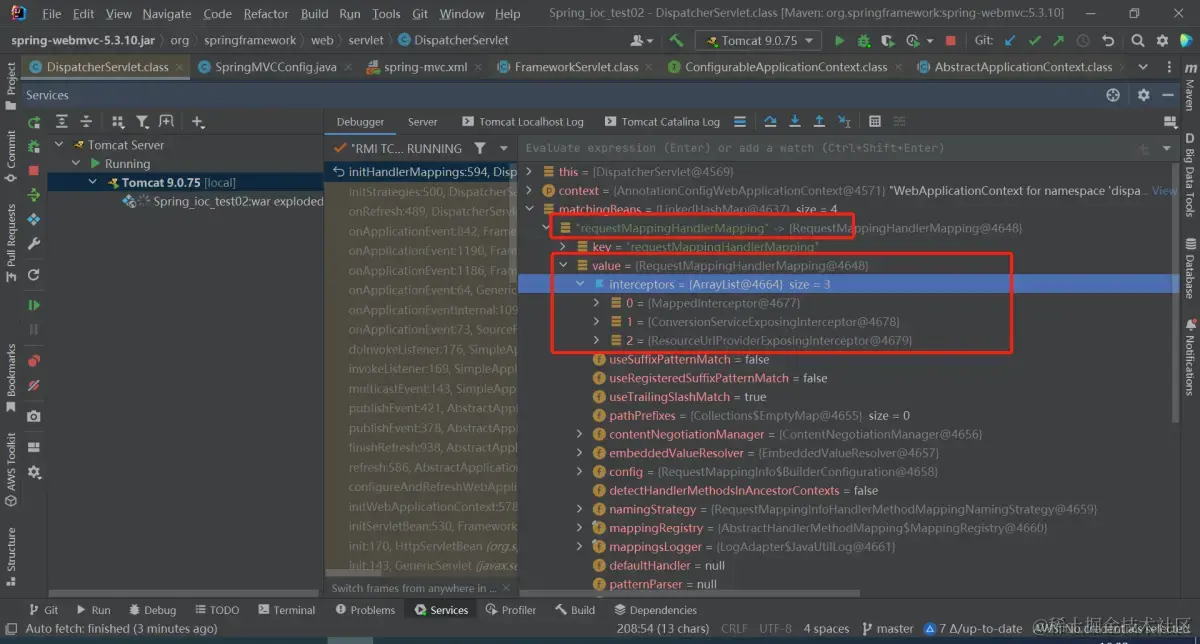

但是我们只手动配置了一个拦截器，为什么会显示两个呢？

Spring本身提供了两个

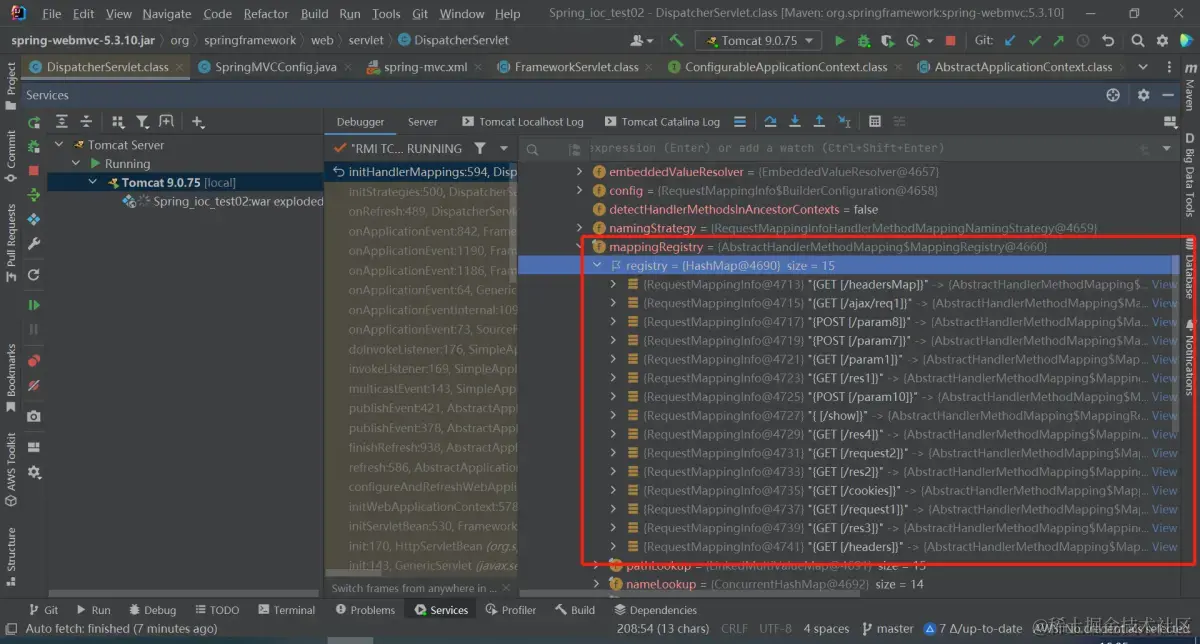

再看一下MappingRegistery参数


随便点进去一个看看

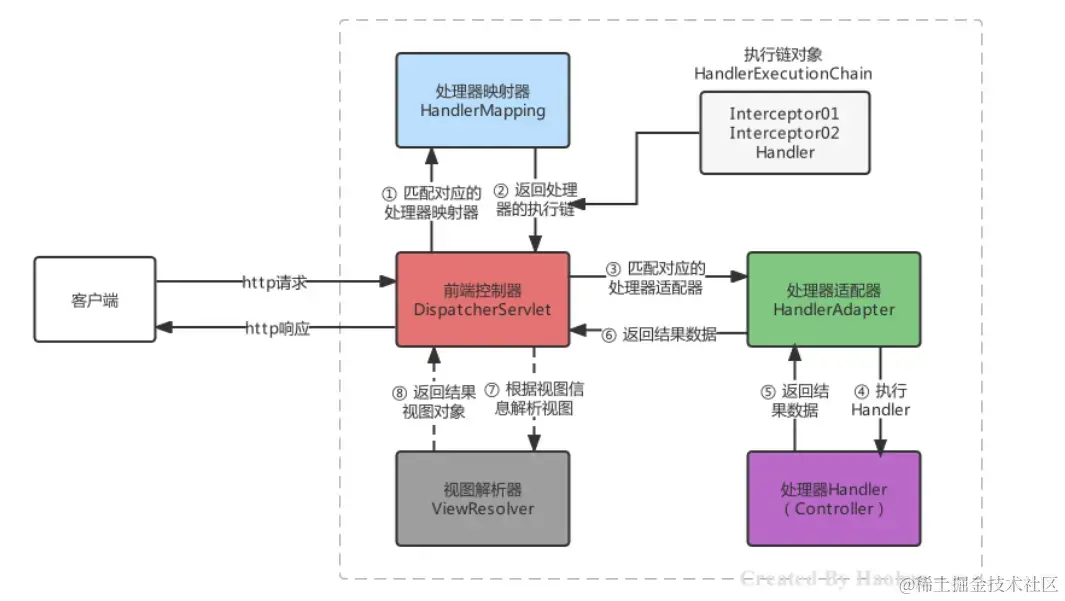

二、前端控制器执行主流程 当服务器启动时，DispatcherServlet 会执行初始化操作，接下来，每次访问都会执行service方法，我们先宏观的看一下执行流程，在去研究源码和组件执行细节

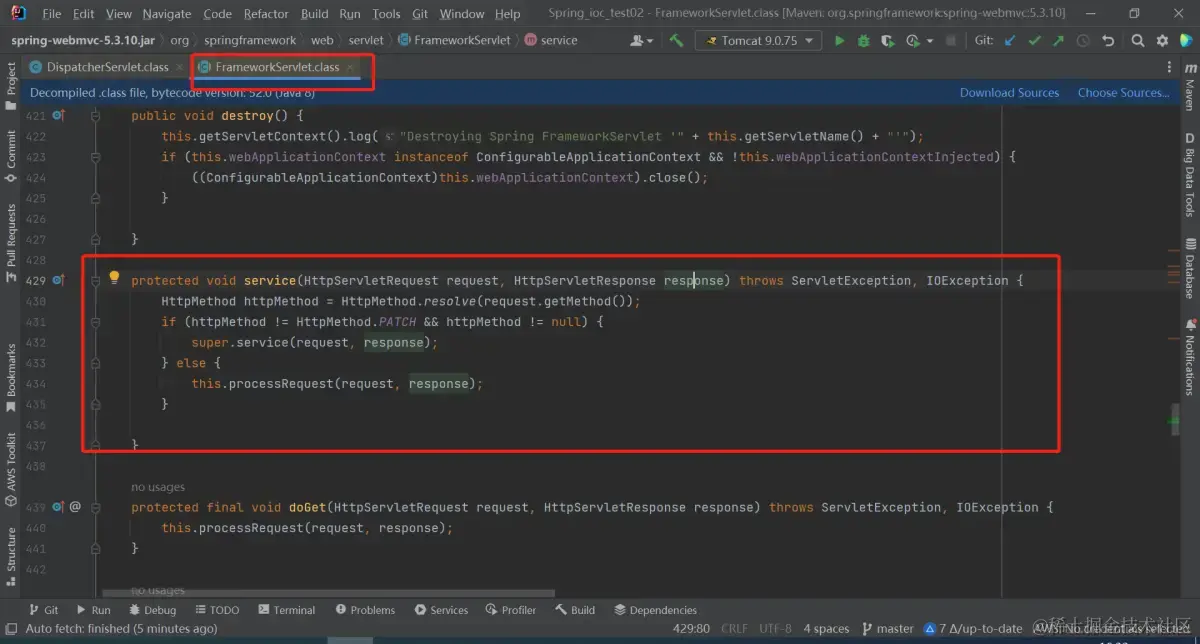

2.1 定位doDispatcher方法 在DispatcherServlet类中找service方法，但是没有，那就找他爹FrameworkServlet类，发现有Service方法，但是此方法不是最原生的，最原生的方法是ServletRequest参数


再找FrameworkServlet类的爹HttpServletBean类，但是没有Service方法

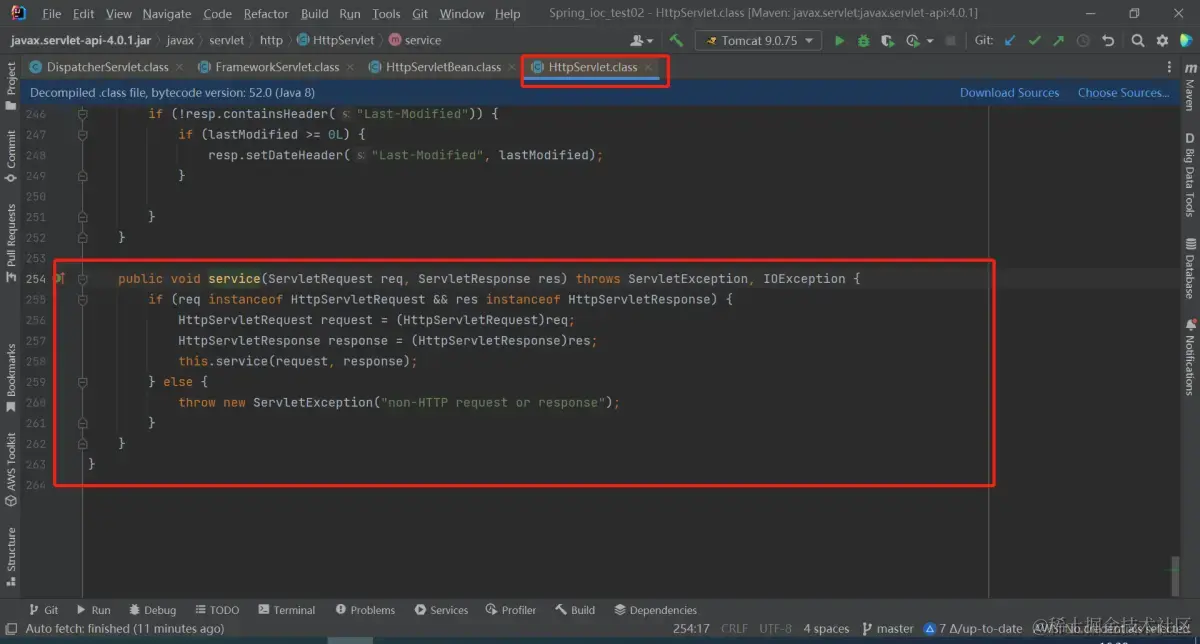

再找HttpServlet类，发现有Service方法，并且是原生的（参数前面没有http）


上图中的service方法又调用了下面的service方法（这个service进行重载了）

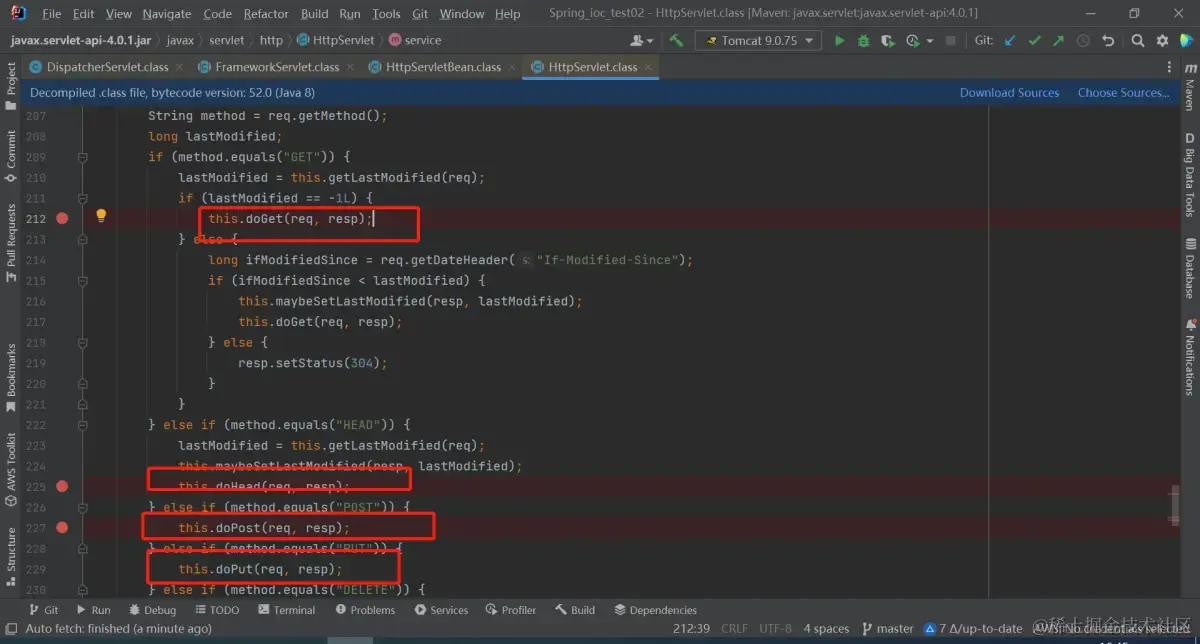

内部根据请求方式，看看是调用dopost还是doGet

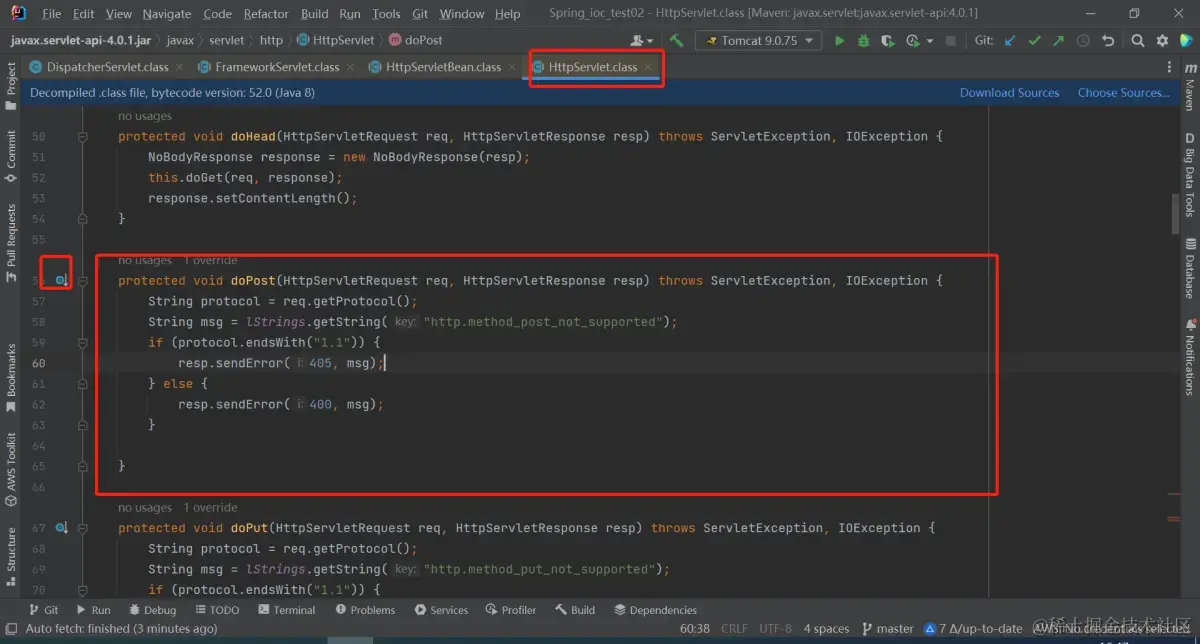

我们可以看一下doPost方法，但是此方法左边有一个小标志，说明已经被子类覆盖了

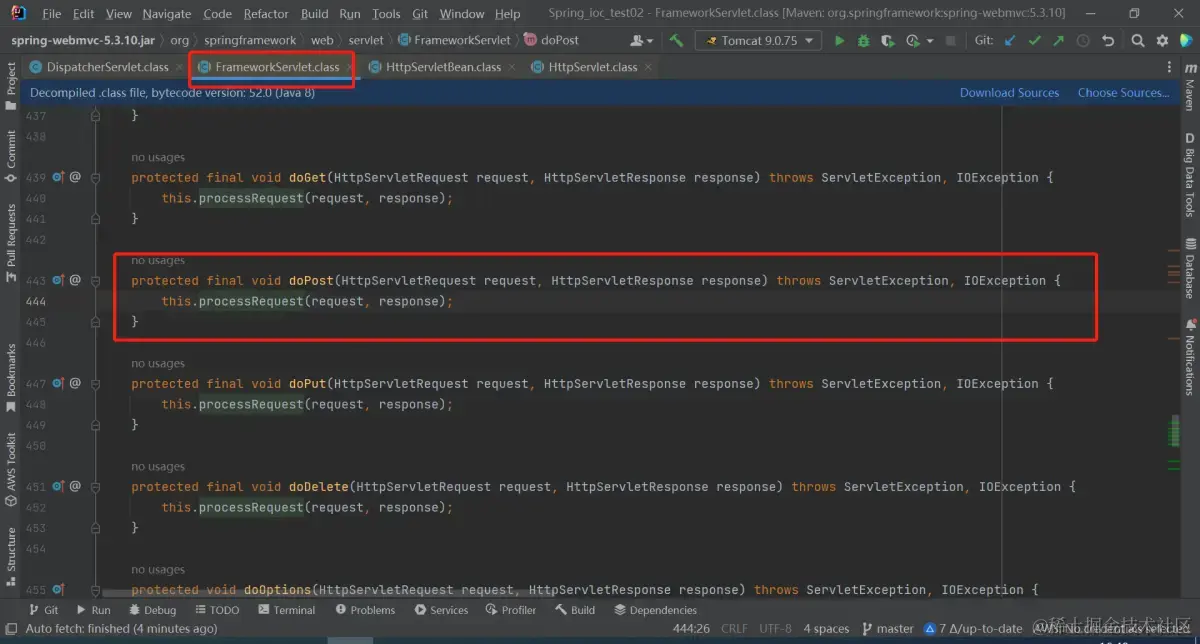

点一下小标志，然后进入到FrameworkServlet类中，并看到doPost方法


doPost方法中又调用了一个processRequest方法

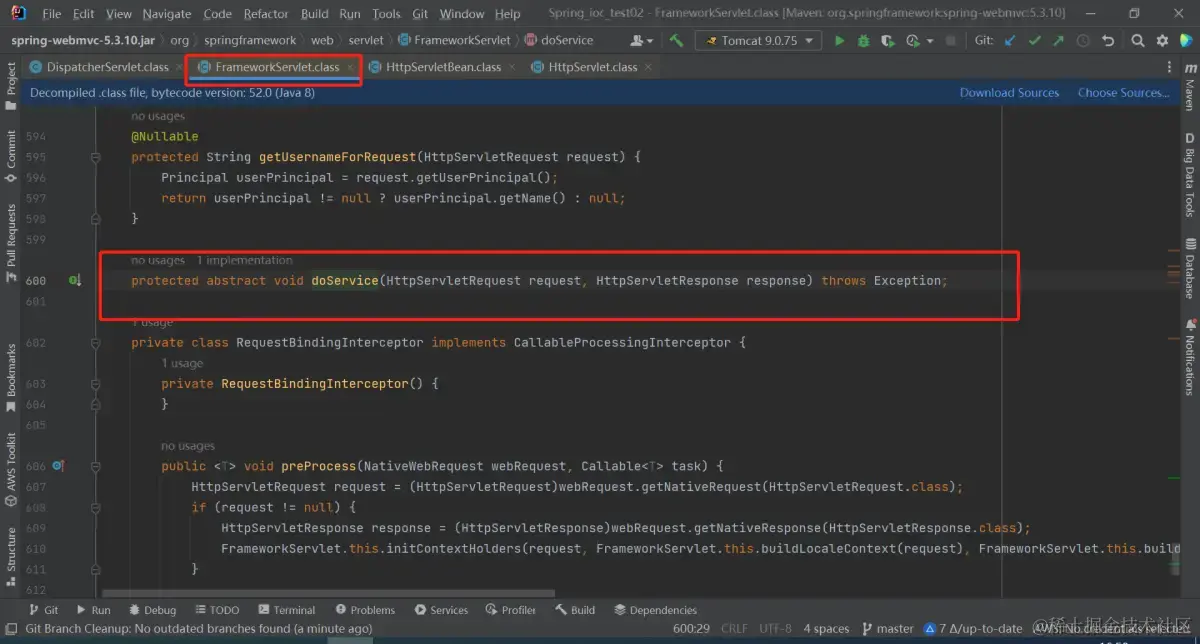

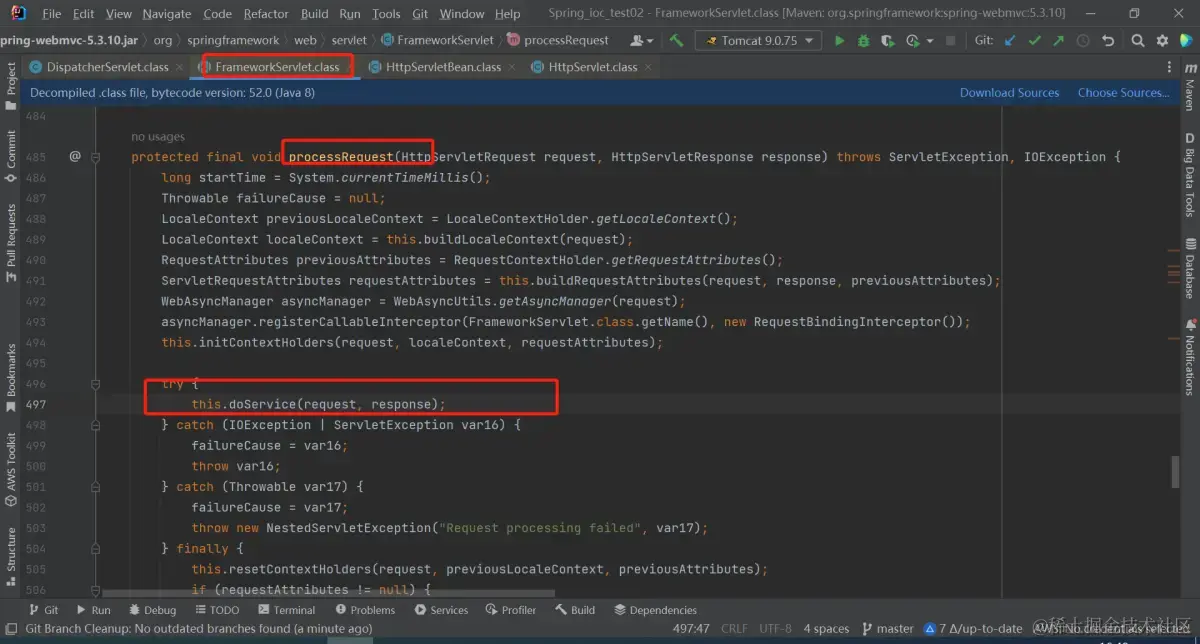

processRequest方法中又调用了doService方法，但是我们发现doService是一个抽象方法，我们需要找到对应的实现


看一下doService抽象方法的具体实现，就到了DispatcherServlet类

doService方法中调用了另外一个方法doDispatch


看一下doDispatch方法，最核心的主流程就在这里

2.2 验证HandlerExecutionChain 从DispatcherServlet类中的doDispatch开始找

此方法中有一个参数HandlerExecutionChain，这个参数内部包括Interceptor、目标对象

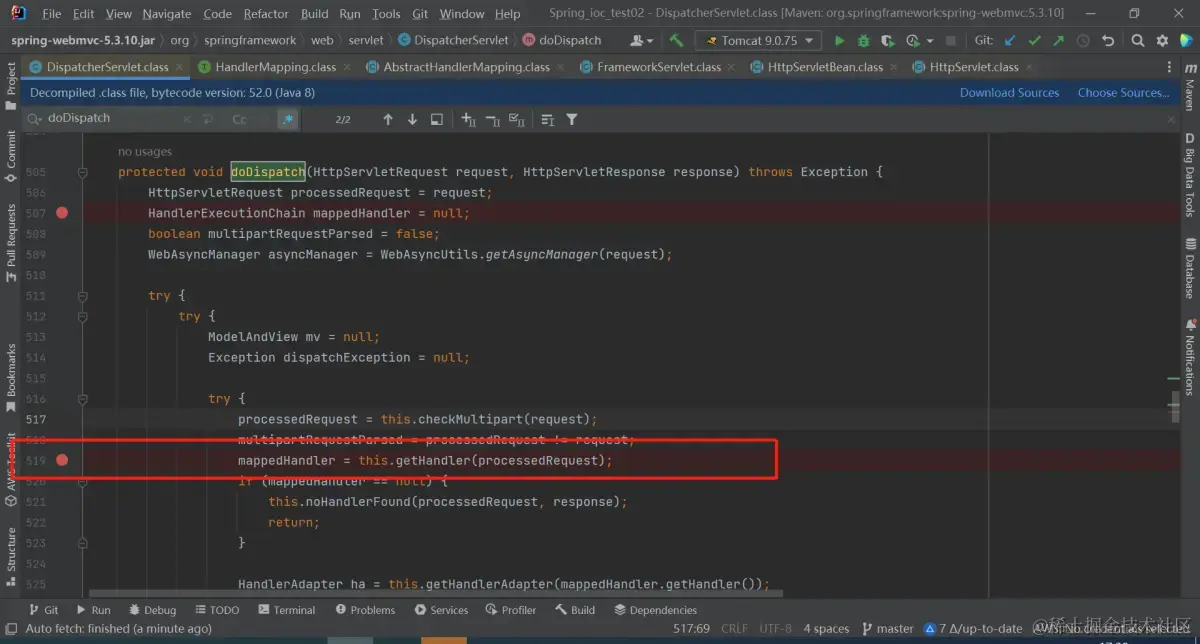

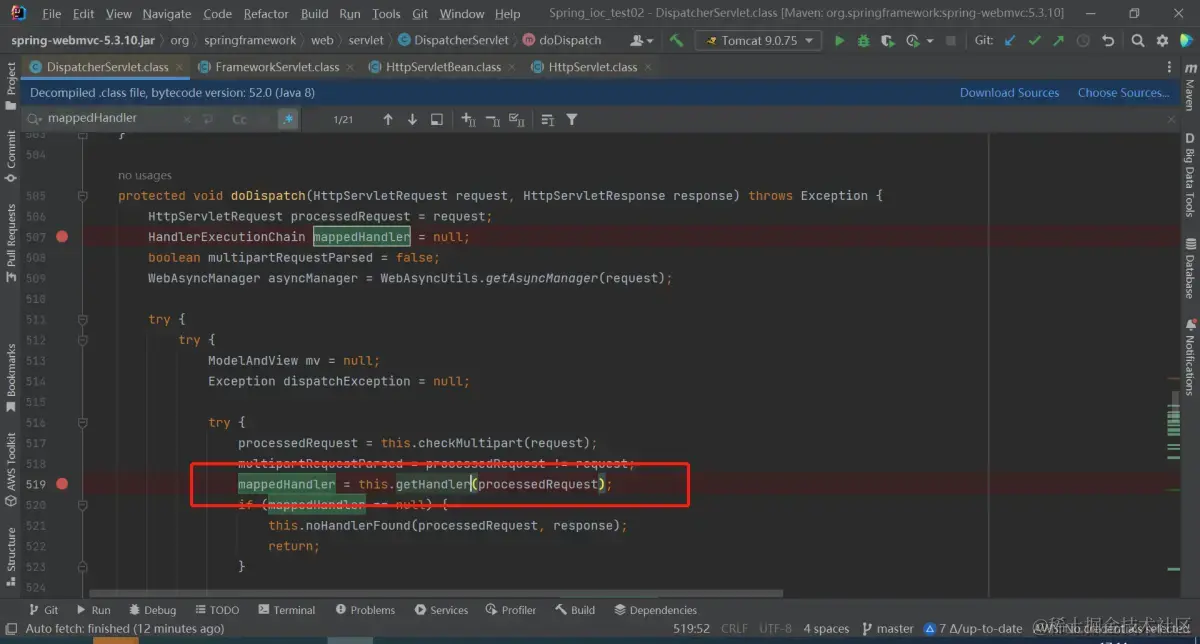

此方法中 this.getHandler(processedRequest)的调用对HandlerExecutionChain的参数mappedHandler进行初始化

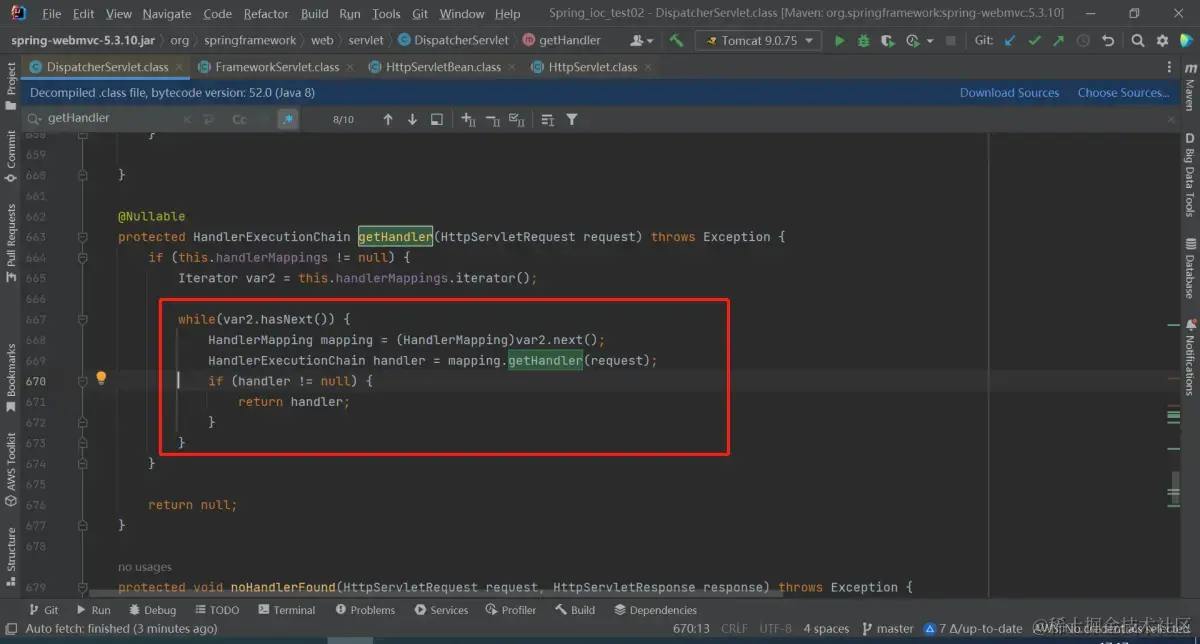

我们看一下getHandler方法是什么，如下所示

如果参数handlerMappings不是空，就对其进行循环

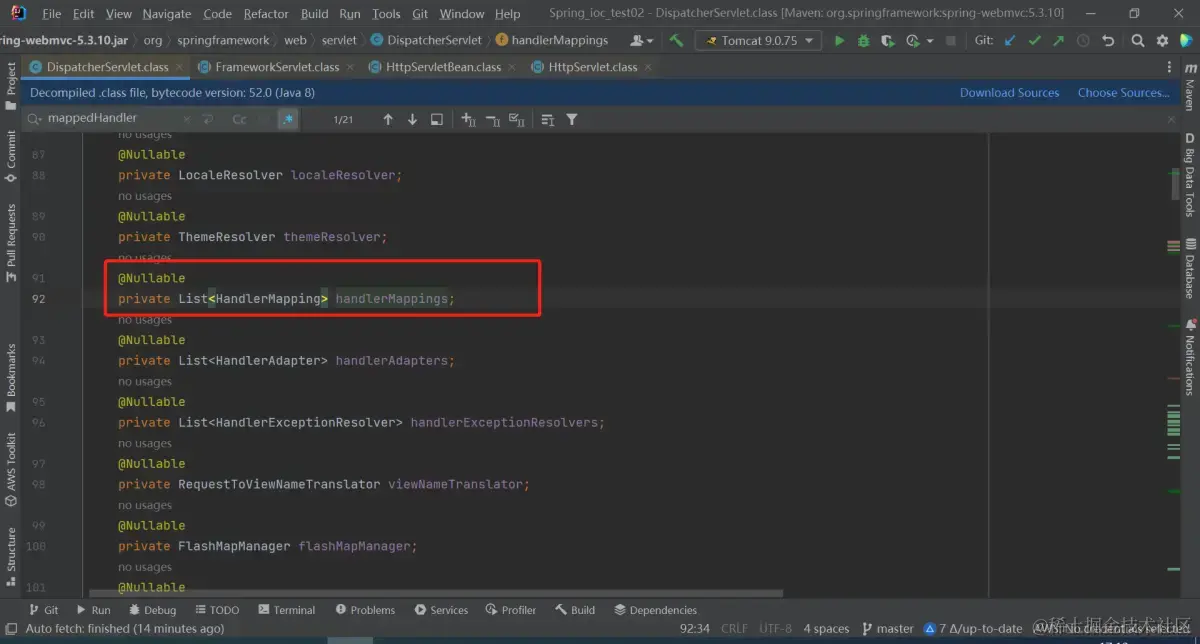

那handlerMappings参数是什么呢？点进去看看

发现就是最终装HandlerMapping的集合

HandlerMapping的的填充在前面1.3进行讲解了


再回到getHandler方法，其中遍历集合的时候又调用了mapping.getHandler(request)方法


我们再看一下mapping.getHandler方法是干嘛的

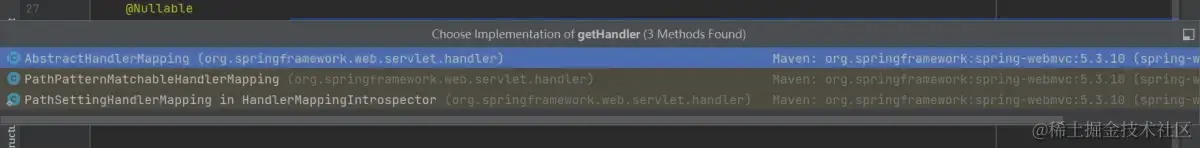

找对应的实现，选择第一个

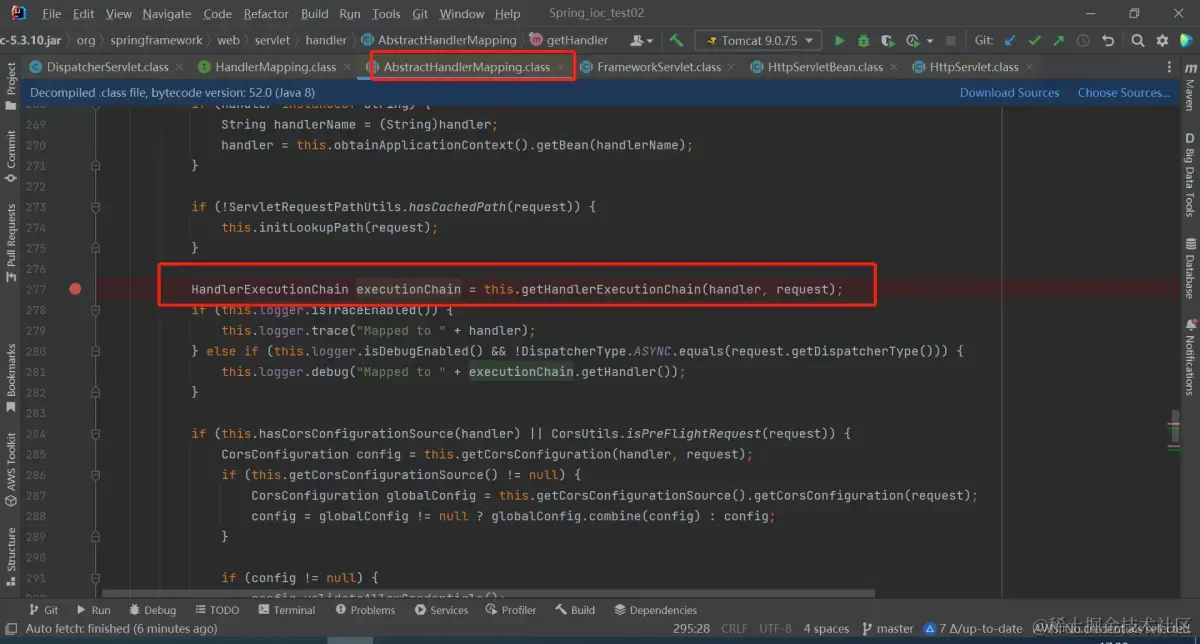

然后再这个类中对应的实现又调用了getHandlerExecutionChain方法

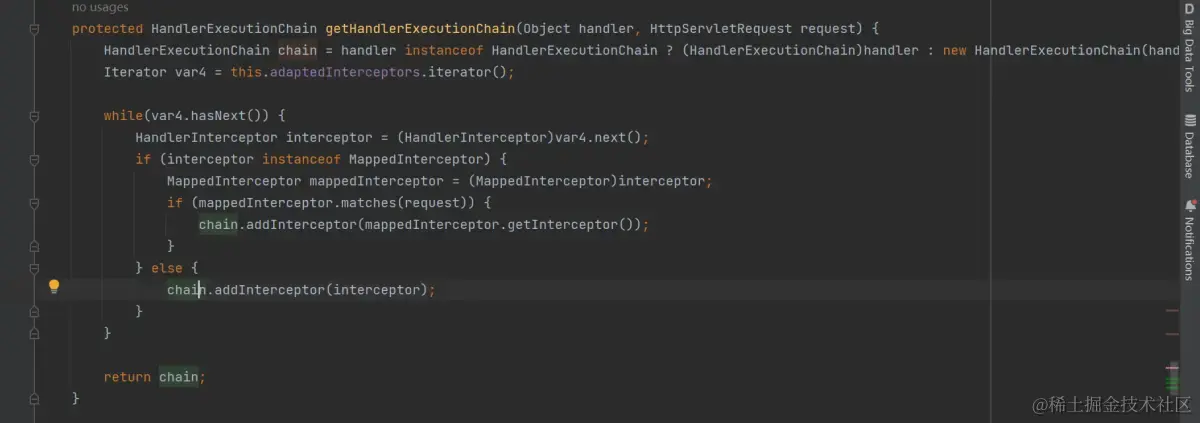

再看一下getHandlerExecutionChain方法


最终这个chain参数就返回到doDispatcher方法，如下标红的位置

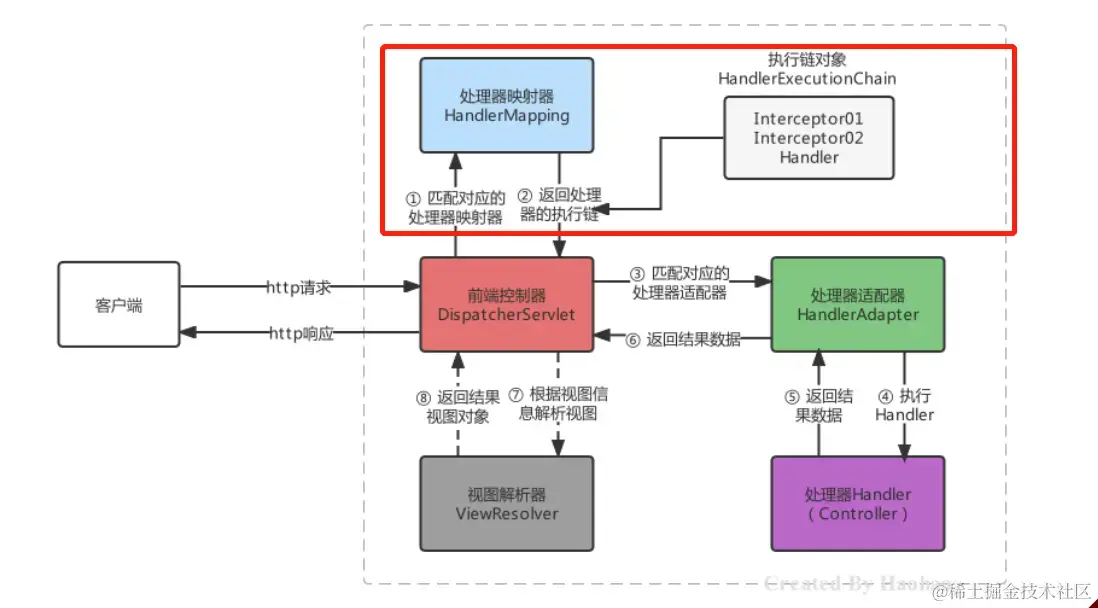

上面的过程，就是下图中标红的地方


2.3 HandlerAdapter执行目标方法 doDispatcher方法还没有完成，继续往下看

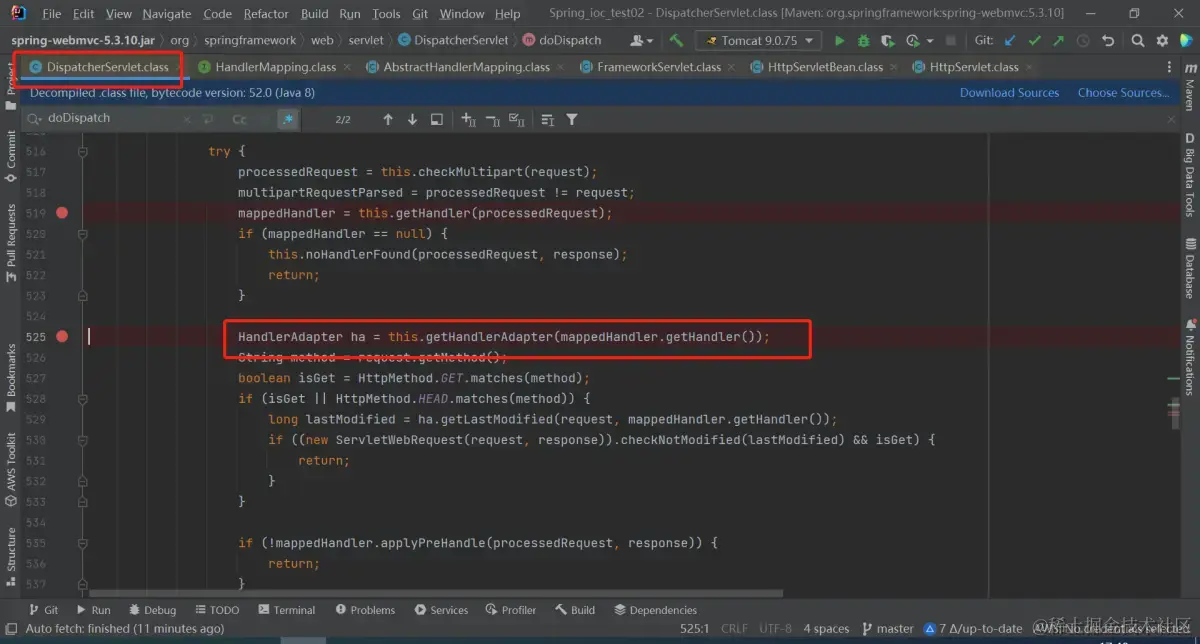

再往下走会调用getHandlerAdapter方法

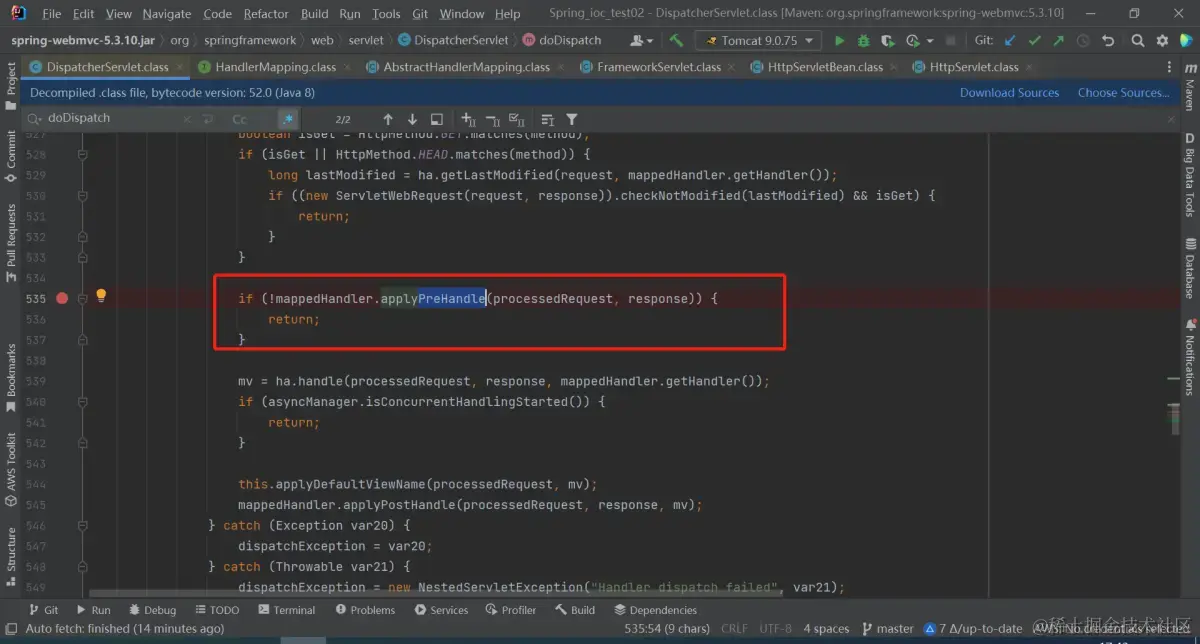

继续往下走，会执行拦截器的preHandle前置方法

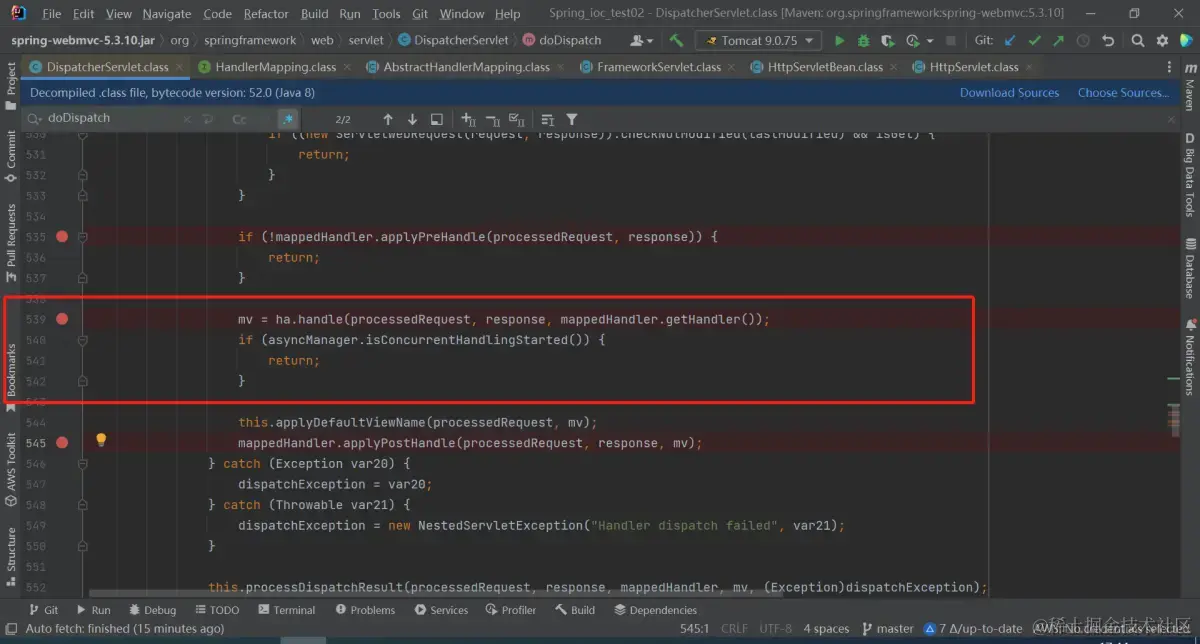

执行目标方法

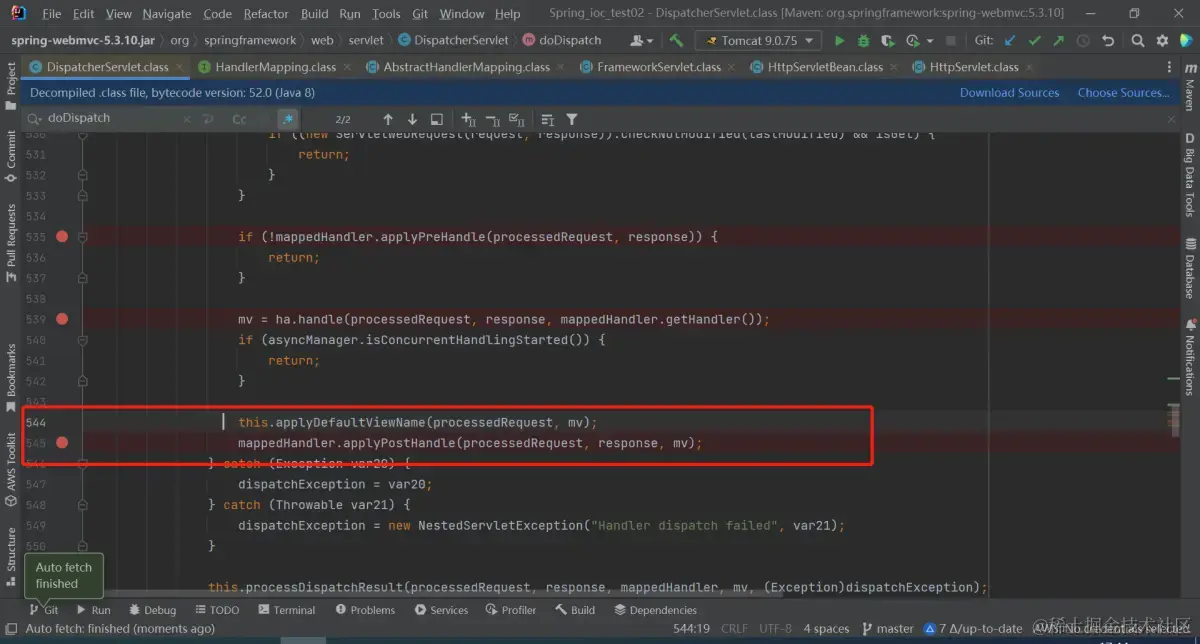

执行后置方法


然后我们发现执行前置方法和后置方法的时候并不是HandlerAdapter对象执行的

但是执行目标方法的时候是HandlerAdapter对象执行的

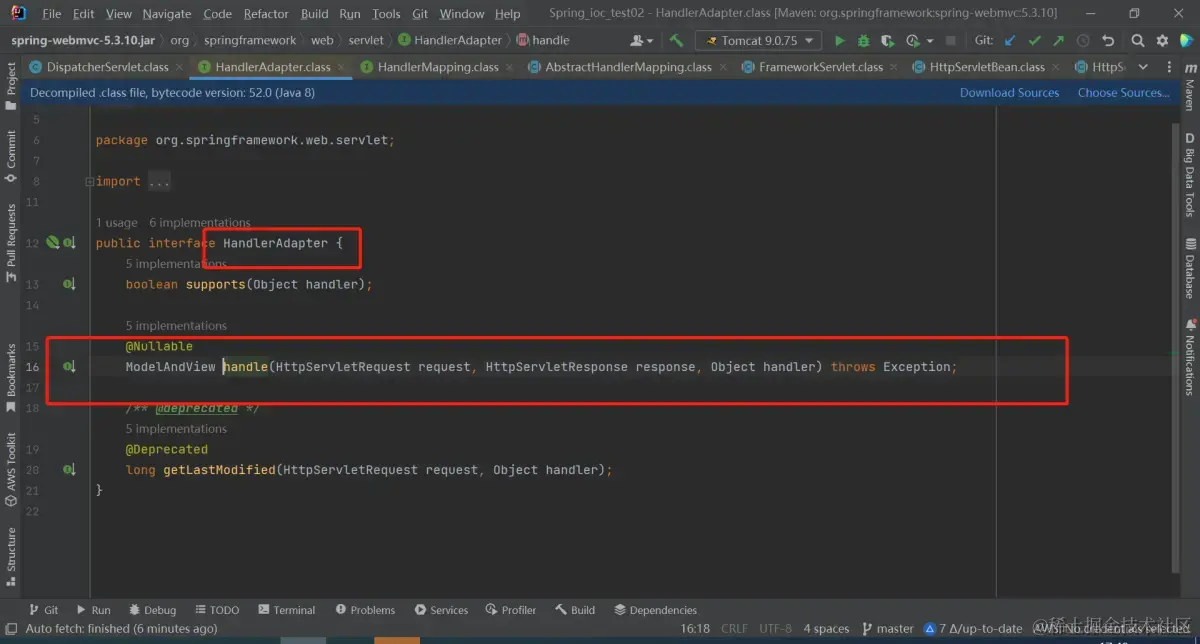

然后我们可以看一下handle方法，执行目标方法

发现没有实现，我们看一下子类的实现

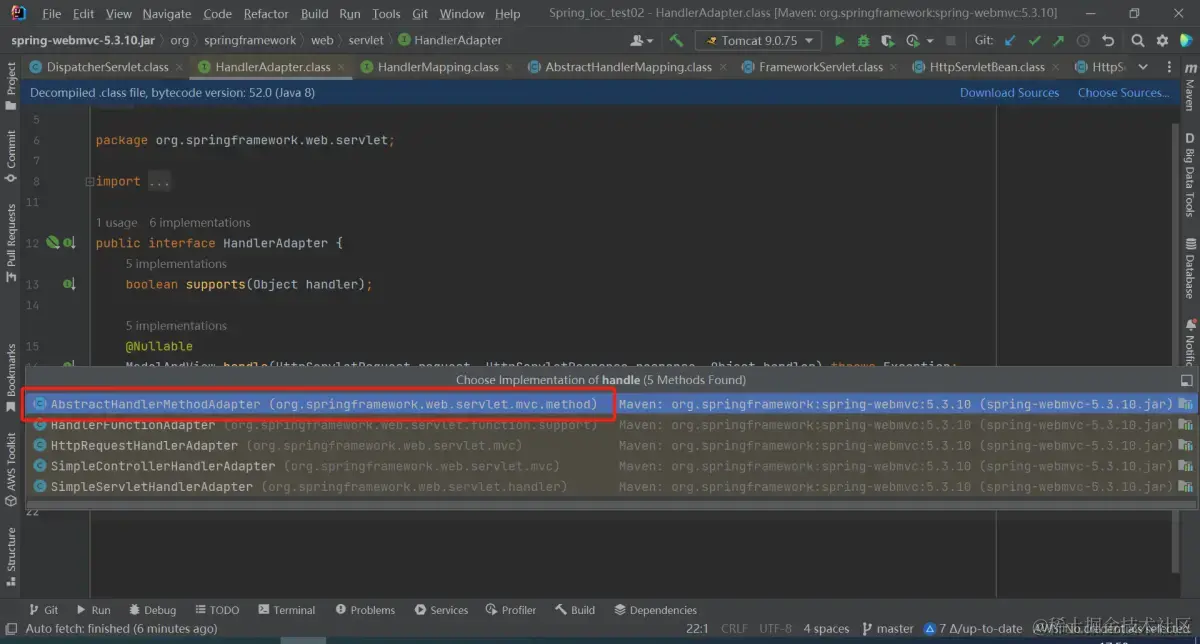

选择下图中的第一个


顺着截图向下走

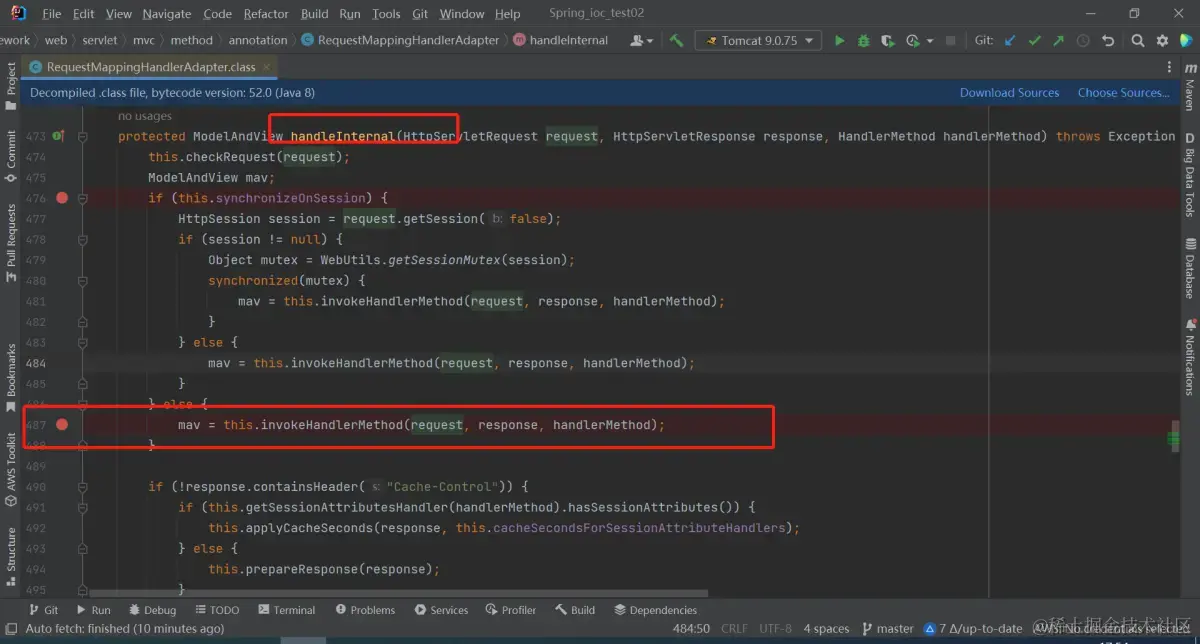

最终到了下面这个地方

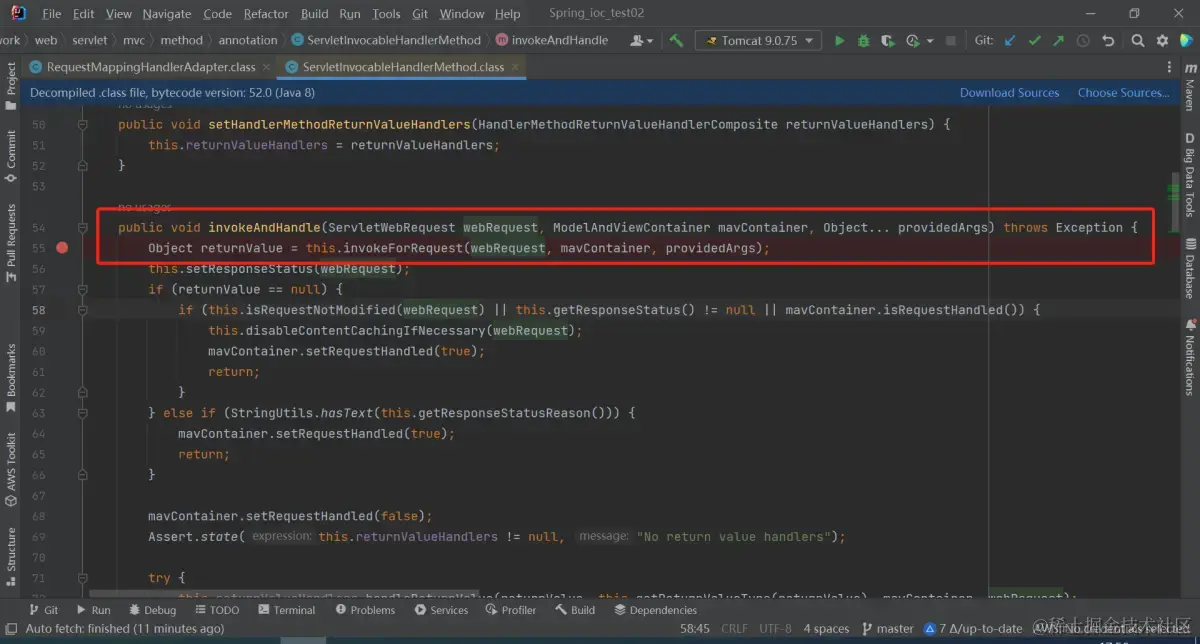

继续执行，会进入到下面标红的方法中


继续点进去



到了下面这个地方，看一下参数

上图的参数就是在我们访问时对应的参数

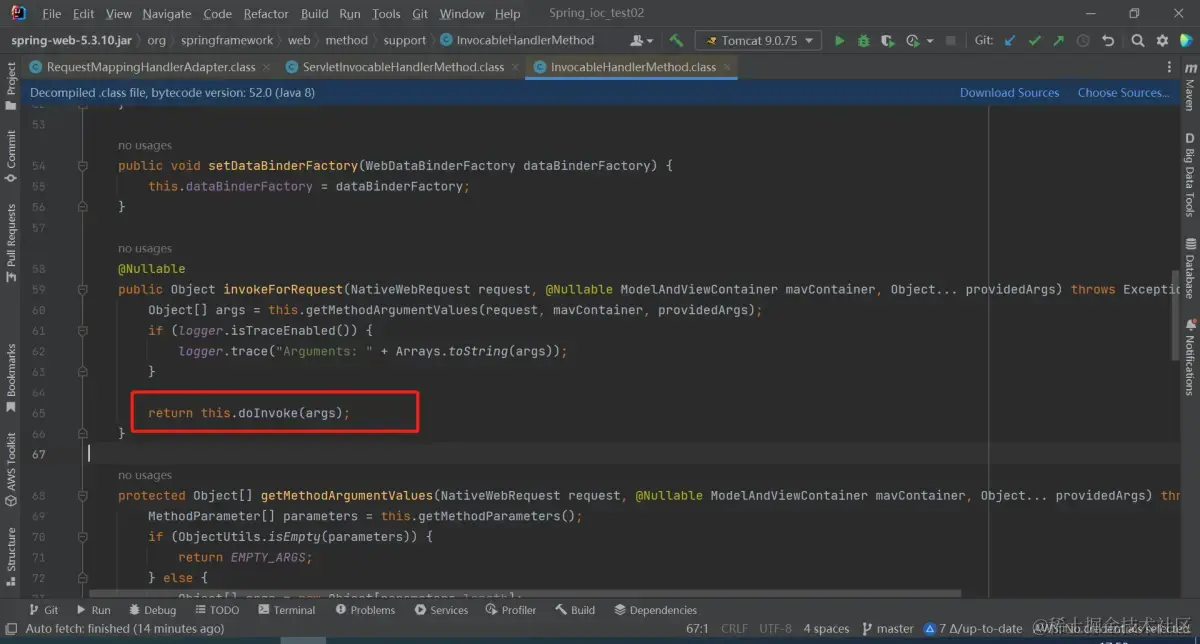

再点进doInvoke方法

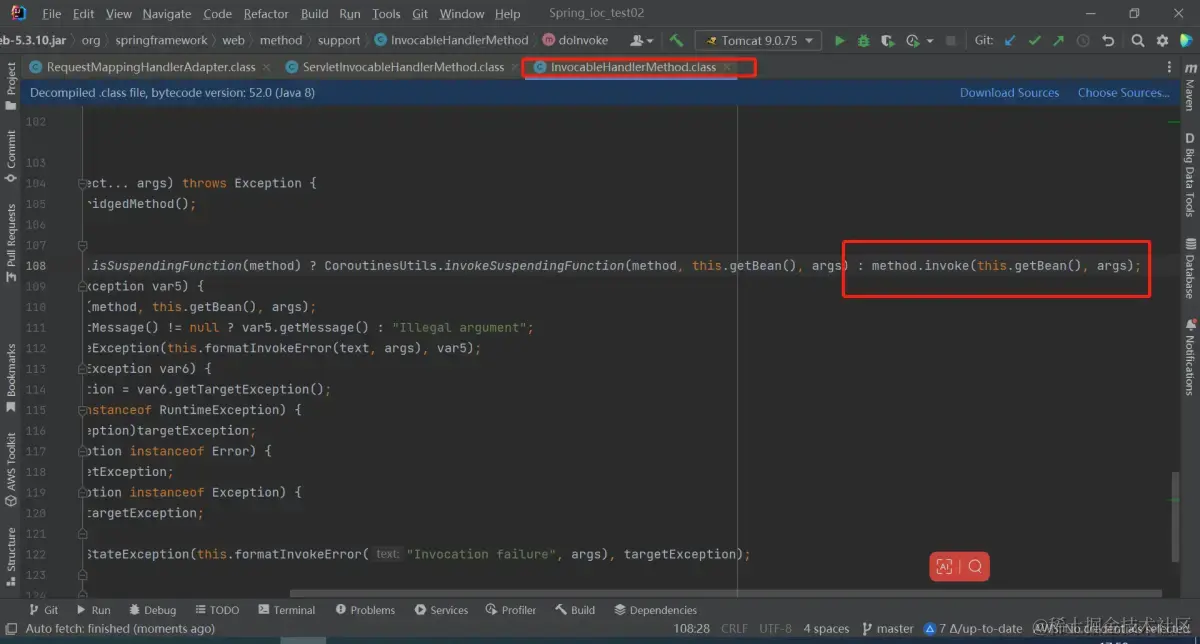

然后发现了执行method.invoke(this.getBean(), args)方法

反射代码，最终通过反射执行目标方法
