Widget更新机制--浅浅探索

KikoNight同学
75 阅读6分钟

Widget更新机制

Ref:juejin.cn/post/684490…

可以看视频：www.youtube.com/watch?v=kn0…

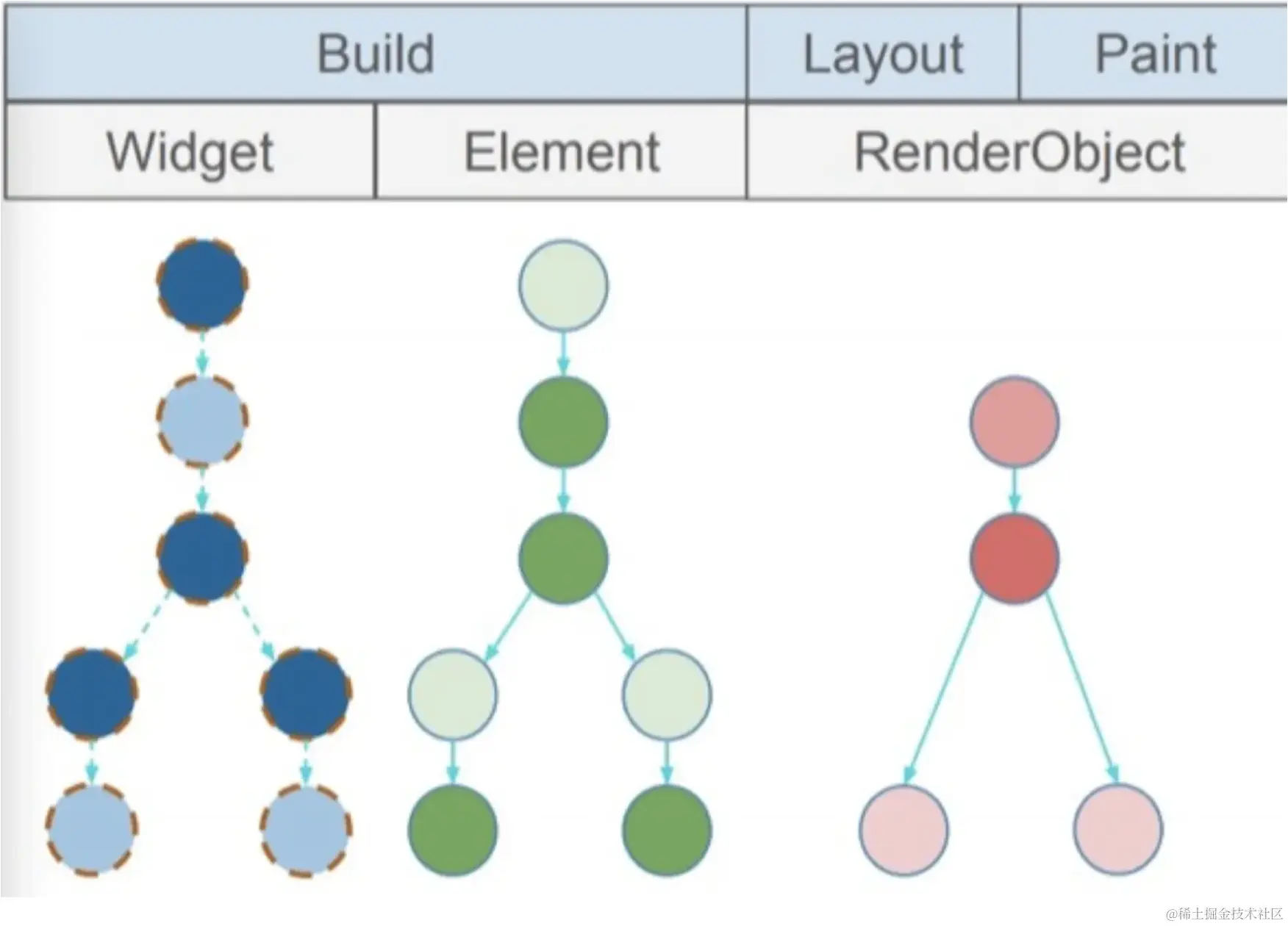

首先讲一下Widget、Element、RenderObject之间的关系

  • Widget对象都是Immutable对象,它是Element对象的「描述文件」,通过Widget对象生成对应的Element对象，他们之间是一一对应的关系。
  • Element：Element是Flutter中负责管理和更新Widget树的对象。每个Widget在其生命周期中都会创建一个与之关联的Element。Element负责根据Widget的配置创建、更新和管理RenderObject。Element 对象持有对应的 Widget 和 RenderObject 对象的引用
  • RenderObject：RenderObject是Flutter中负责实际绘制UI的对象。

Widget、Element和RenderObject之间的关系可以总结如下：

  • Widget是描述UI的配置对象，它们定义了UI的结构和外观。
  • Element是负责管理和更新Widget树的对象，它们根据Widget的配置创建和管理RenderObject。Element 对象持有对应的 Widget 和 RenderObject 对象的引用
  • RenderObject是负责实际绘制UI的对象，它们根据Element提供的布局信息在屏幕上绘制UI。

生成关系是：

Widget → Element → RenderObject


Widget是如何更新的？

主要代码：

@immutableabstract class Widget extends DiagnosticableTree {
  const Widget({ this.key });
  final Key key;
  ···
  static bool canUpdate(Widget oldWidget, Widget newWidget) {
    return oldWidget.runtimeType == newWidget.runtimeType
        && oldWidget.key == newWidget.key;
  }
}

Widget.canUpdate方法决定了是否使用新的Widget去「更新(Update)」对应Element中的旧Widget。

💡 「此处需要特别注意「更新(Update)」和重建(Rebuild)之间的区别」

在Flutter中，更新（Update）和重建（Rebuild）是两个不同的概念，它们在应用程序的生命周期中起着重要作用。

  1. 更新（Update）：

更新是指在Flutter框架检测到应用程序的状态发生变化时，对widget树进行调整的过程。在更新过程中，Flutter会比较新旧widget树，以确定如何有效地更新UI。更新过程通常涉及到以下操作：

  • 重新配置现有的**Element**，以便它们使用新的属性值。
  • 保留现有的**Element**及其状态，以便在新的widget树中重用。
  • 在需要时，创建新的**Element**。
  • 移除不再需要的**Element**。

在更新过程中，Flutter尽量避免不必要的重新创建**Element，以提高性能。通过使用key属性，可以帮助Flutter更有效地匹配新旧widget树中相应的Element**。

  1. 重建（Rebuild）：

重建是指根据应用程序的状态重新构建（build）widget树的过程。当应用程序的状态发生变化时，Flutter会调用**build**方法来创建新的widget树。重建过程通常涉及以下操作：

  • 调用**build**方法以创建新的widget树。
  • 检查widget树中的依赖关系，以确定哪些部分需要重建。
  • 通知**Element和RenderObject**更新它们的状态和UI。

重建是Flutter响应式编程模型的核心部分，它确保应用程序的UI始终与其状态保持同步。

简而言之，更新是调整现有widget树以匹配新状态的过程，而重建是根据新状态重新构建widget树的过程。在应用程序的生命周期中，这两个过程共同确保UI始终与应用程序的状态保持同步。

Widget 只是一个配置且无法修改，而 Element 才是真正被使用的对象，并可以修改。

当新的 Widget 到来时将会调用 canUpdate 方法，来确定这个 Element是否需要更新。

canUpdate 对两个（新老） Widget 的 runtimeType 和 key 进行比较，从而判断出当前的 Element 是否需要更新。若 canUpdate 方法返回 true 说明不需要替换 Element，直接更新其引用的 Widget对象即可。

举个栗子🌰：点击按钮，交换两个色块的位置

StatelessWidget实现

class StatelessContainer extends StatelessWidget {
  final Color color = RandomColor().randomColor();

  @override  Widget build(BuildContext context) {
    return Container(
      width: 100,
      height: 100,
      color: color,
    );
  }
}

class Screen extends StatefulWidget {
  @override
  _ScreenState createState() => _ScreenState();
}

class _ScreenState extends State<Screen> {
  List<Widget> widgets = [
    StatelessContainer(),
    StatelessContainer(),
  ];

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      body: Center(
        child: Row(
          mainAxisAlignment: MainAxisAlignment.center,
          children: widgets,
        ),
      ),
      floatingActionButton: FloatingActionButton(
          onPressed: switchWidget,
        child: Icon(Icons.undo),
      ),
    );
  }

  switchWidget(){
    widgets.insert(0, widgets.removeAt(1));
    setState(() {});
  }
}

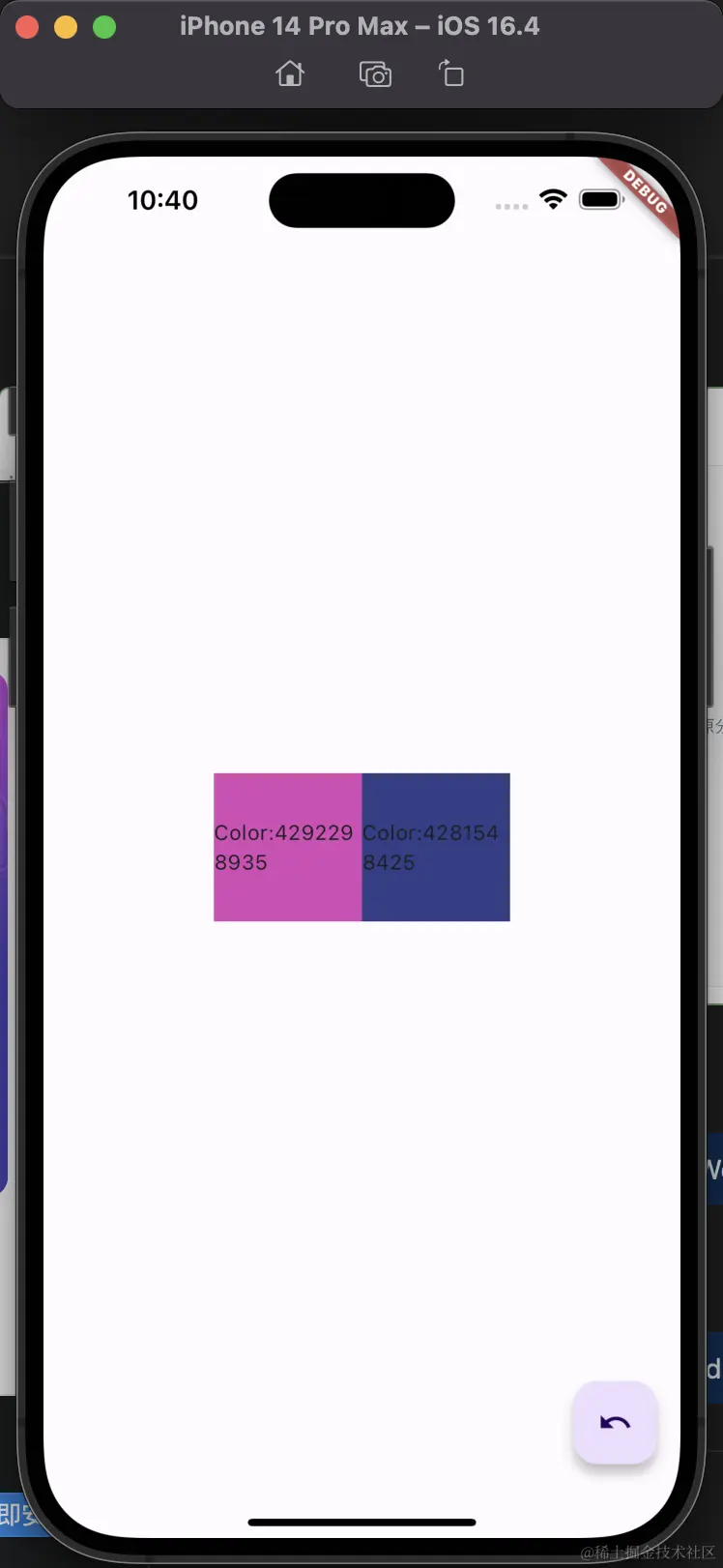

点击右下角按钮会交换两个色块的位置，下面将分析为什么会导致更新。


当前的各组成部分关系如上图所示，在点击切换后，Widget树中元素位置首先发生改变。

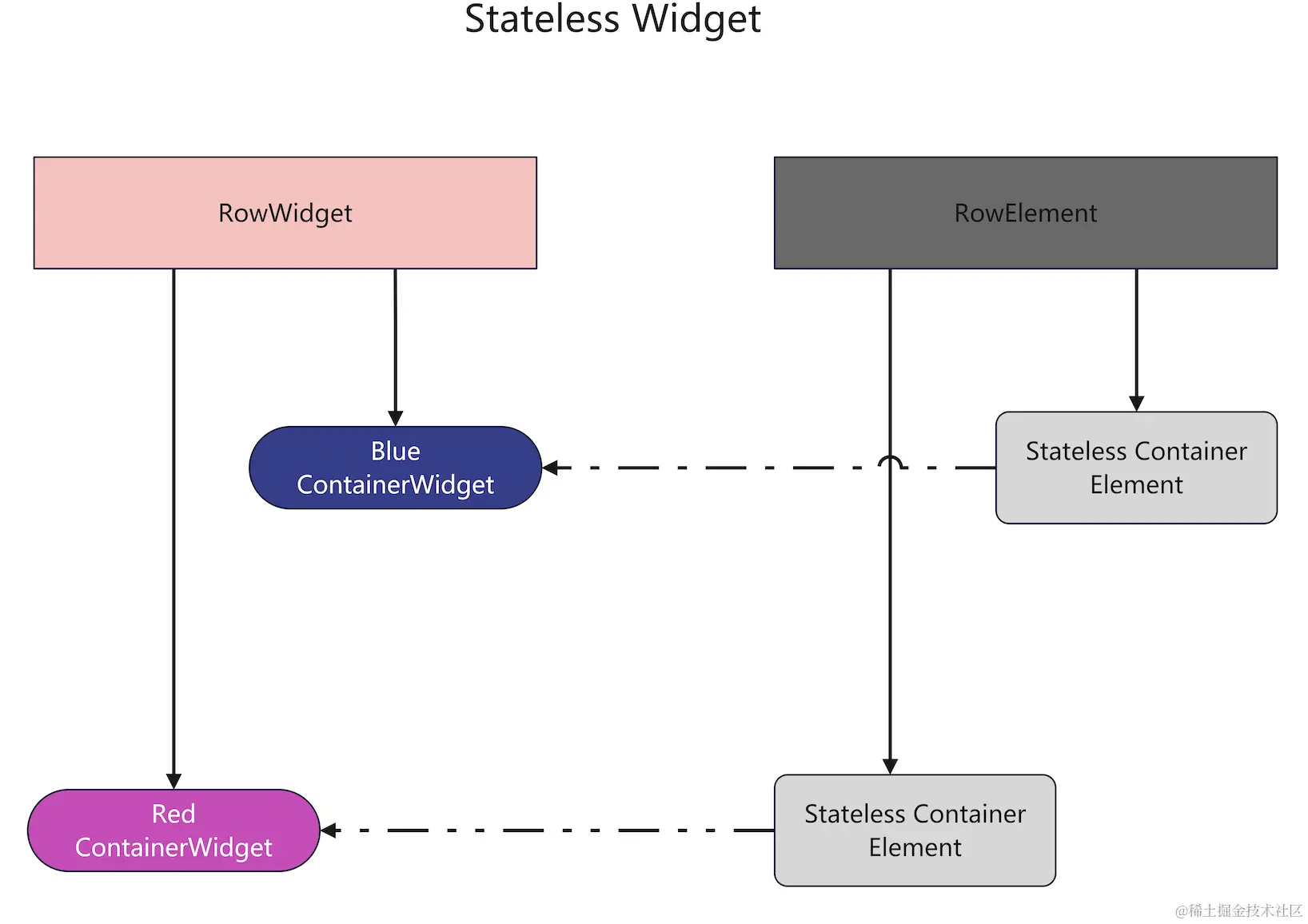

StatelessContainer 比较过程


在两个Widget交换位置之后，Element树会从上到下，按层级进比较。

首先是RowElement，然后是它的child。

接下来RedElement check左边对应层级的「新Widget」，也就是变化位置之后的BlueWidget。比较新老两个Widget的key和runtimeType是否相同。 因为StatelessWidget没有Key，所以默认他们Key相同，只比较runtimeType即可（此处RuntimeType = Container）。如果相同，canUpdate 方法返回 true，Element就会更新Widget对象引用，指向新的Widget。 StatelessElement 调用新持有 Widget 的 build 方法重新构建，而我们的 color 实际上就是储存在 widget 中的，因此在屏幕上两个 Widget 便被正确的交换了顺序。

StatefulContainer 比较过程

class StatefulContainer extends StatefulWidget {
  StatefulContainer({Key key}) : super(key: key);
  @override  _StatefulContainerState createState() => _StatefulContainerState();
}

class _StatefulContainerState extends State<StatefulContainer> {
  final Color color = RandomColor().randomColor();

  @override  Widget build(BuildContext context) {
    return Container(
      width: 100,
      height: 100,
      color: color,
    );
  }
}

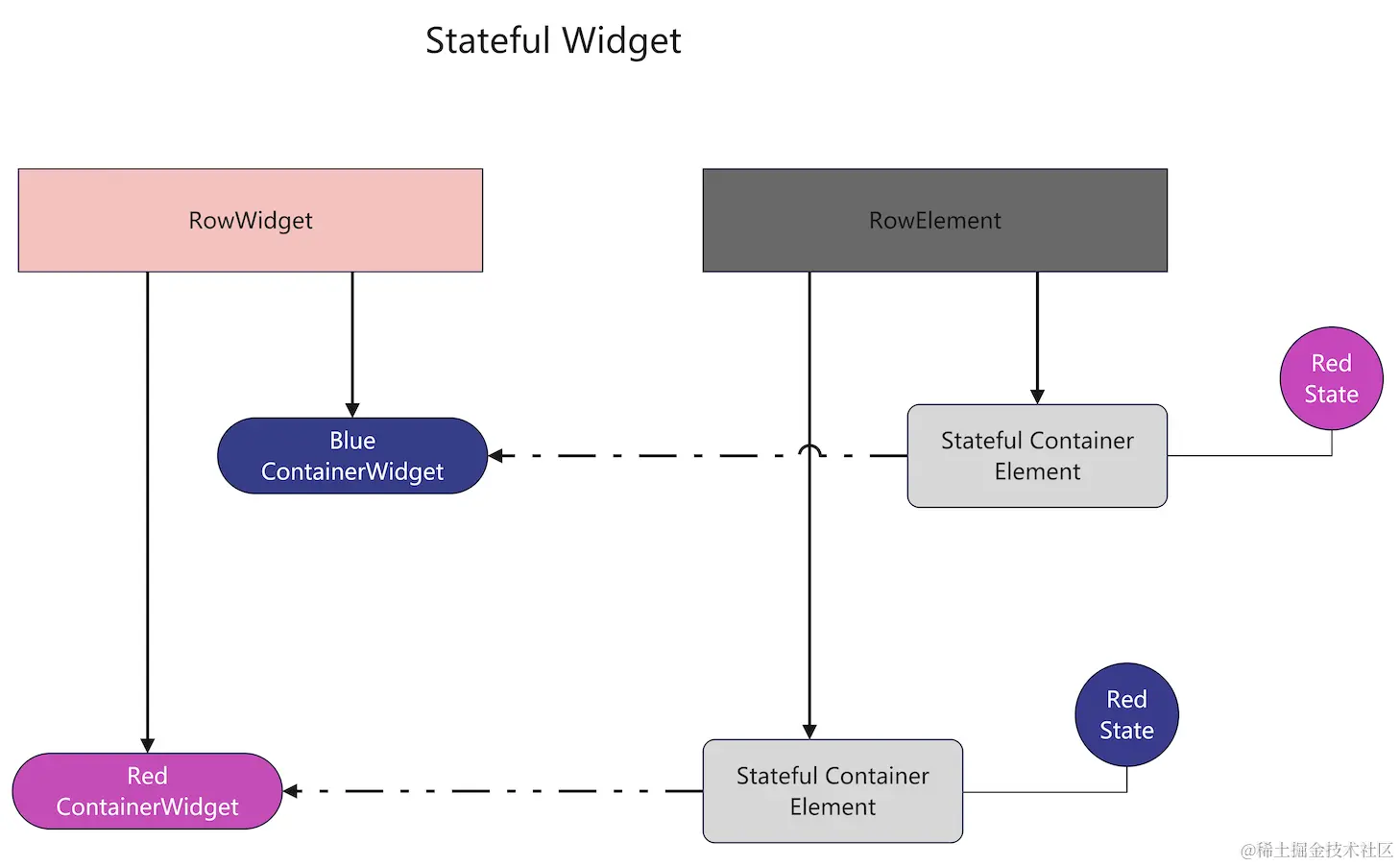

而在 StatefulContainer 的例子中，我们将 color 的定义放在了 State 中，Widget 并不保存 State，真正 hold State 的引用的是 Stateful Element。

💡 注意：页面上最终展示什么内容，是Element和它包含的State对象共同决定的


当我们没有给 Widget 任何 key 的时候，将会只比较这两个 Widget 的 runtimeType 。由于两个 Widget 的属性和方法都相同，canUpdate 方法将会返回 true，于是更新 StatefulWidget 的位置，这两个 Element 将不会交换位置。但是原有 Element 只会从它持有的 state 实例中 build 新的 widget。因为 element 没变，它持有的 state 也没变。所以颜色不会交换。这里变换 StatefulWidget 的位置是没有作用的。

class _ScreenState extends State<Screen> {
  List<Widget> widgets = [
    StatefulContainer(key: UniqueKey(),),
    StatefulContainer(key: UniqueKey(),),
  ];

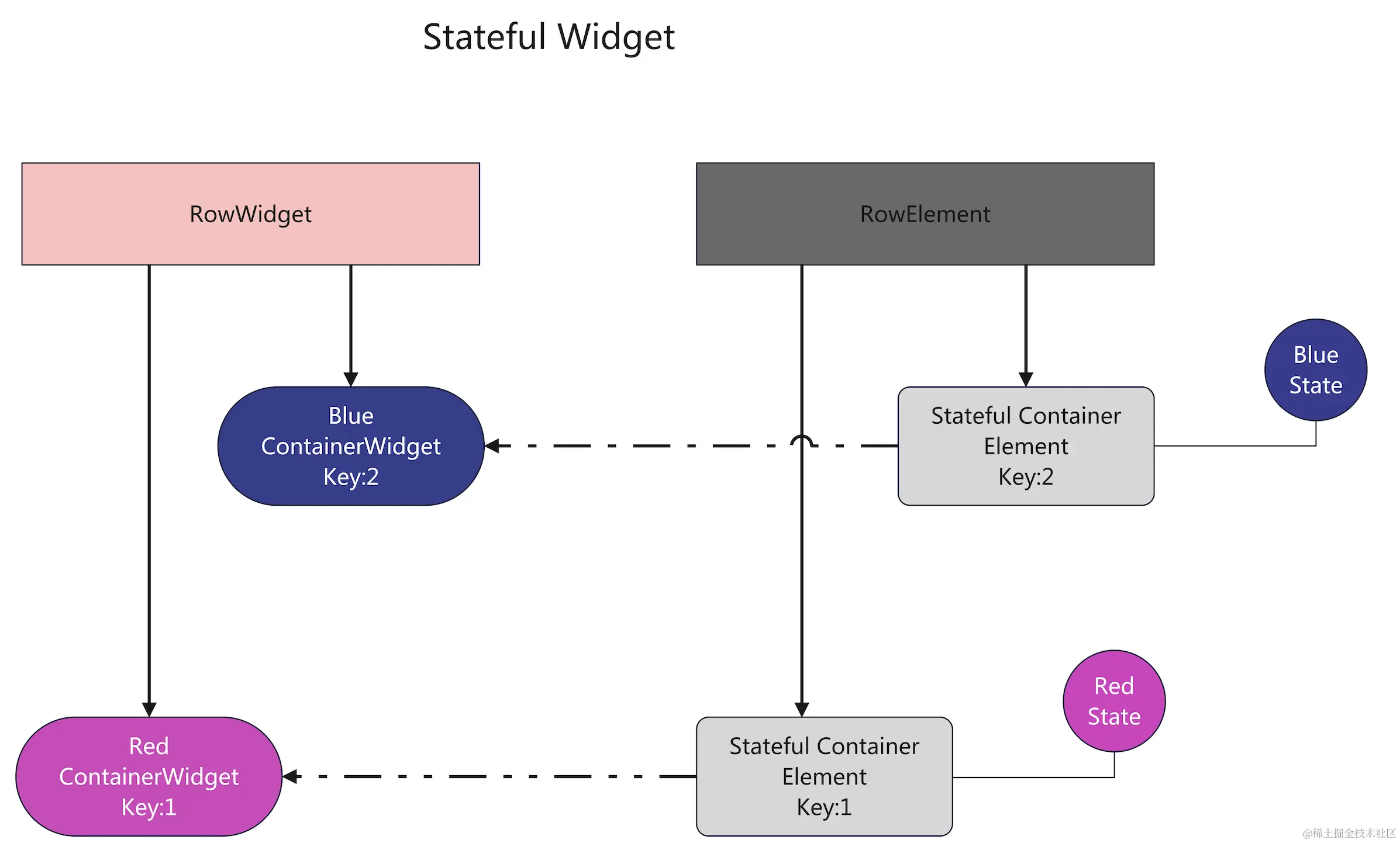

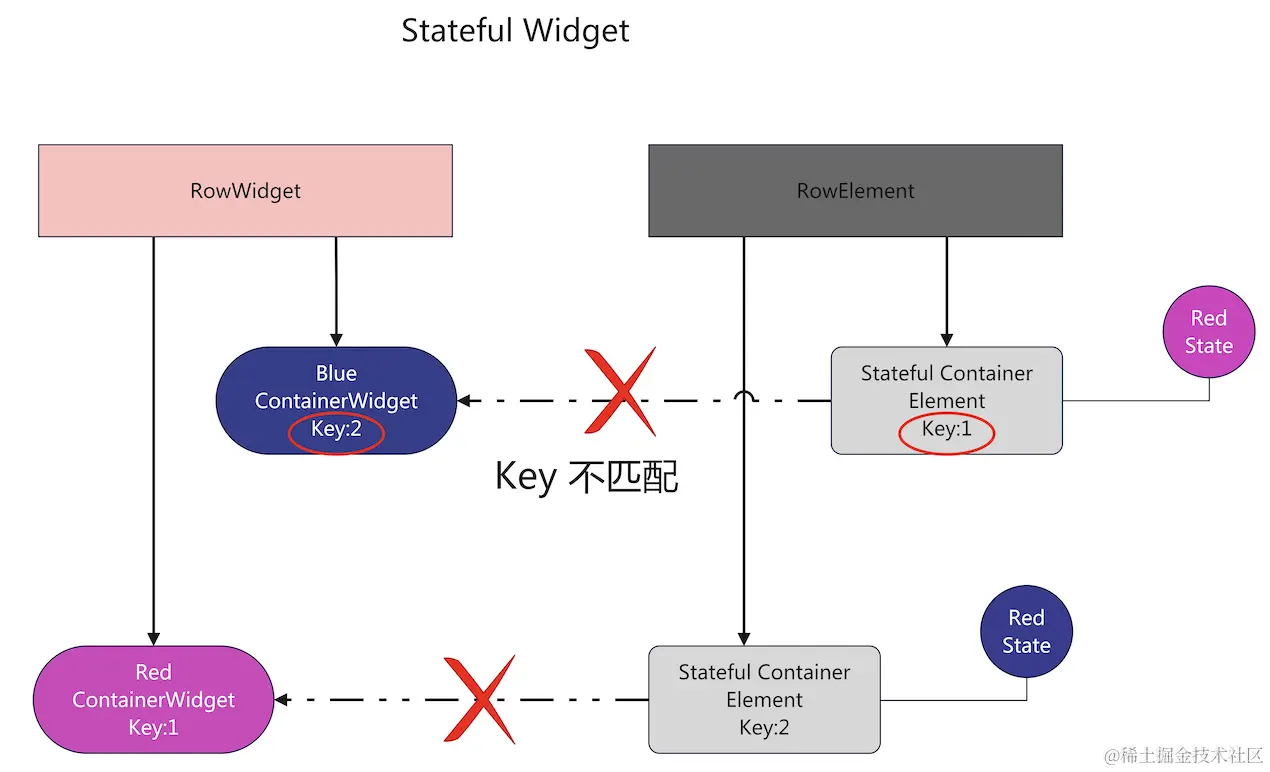

而我们给 Widget 一个 key 之后，canUpdate 方法将会比较两个 Widget 的 runtimeType 以及 key。并返回 false。（这里 runtimeType 相同，key 不同）。随后Element会deactivate原来引用指向的Widget对象，并且在「同一层级」中通过新Widget的key去寻找对应的新Widget,并将引用指向新的Widget。 State是随Element走的。


💡 注意：此时是Element交换位置，Widget位置不变。因为Widget的位置是通过代码已经指定了的，并且他们之间是生成与被生成的关系。 **State是随Element走的。**

对于这个例子来讲就是交换了 Element 的位置并交换了对应 renderObject 的位置。都交换了，那么颜色自然也就交换了。

💡 什么是「同一层级」？

比如：

List<Widget> widgets = [
StatefulContainer1(key: UniqueKey(),),
StatefulContainer2(key: UniqueKey(),),
];

StatefulContainer1 和 StatefulContainer2 就是同一层级。

但是：

List<Widget> widgets = [
  Padding1(
    padding: const EdgeInsets.all(8.0),
    child: StatefulContainer1(key:UniqueKey()),
  ),
  Padding2(
    padding: const EdgeInsets.all(8.0),
    child: StatefulContainer2(key:UniqueKey()),
  ),
];

此时，StatefulContainer1和StatefulContainer2之间就不在同一层级。 因为Padding1 下面只有StatefulContainer1，Padding2同理。 只有，有共同「直接Ancestor」的widget才是同一层级。

如果Element通过新Widget的key在同一层级找不到对应的Widget，那么就会deactive oldWidget并且移除这个Element，然后根据新的Widget在同样的位置重建(Rebuild)一个新的Widget.
