特点:
- 连续30 Hz至26.5 GHz扫描
- 1、3、10、30和100 Hz的快速数字分辨率带宽
- 邻道功率、信道功率、载波功率、占用带宽百分比和时间选通测量标准
- 精密时基和1 Hz计数器分辨率
- MIL-T-28800坚固耐用
- 数字无线电和相位噪声测量的测量特性
- 内部混频:30赫兹至26.5千兆赫
- 外部混频:18 GHz至325 GHz

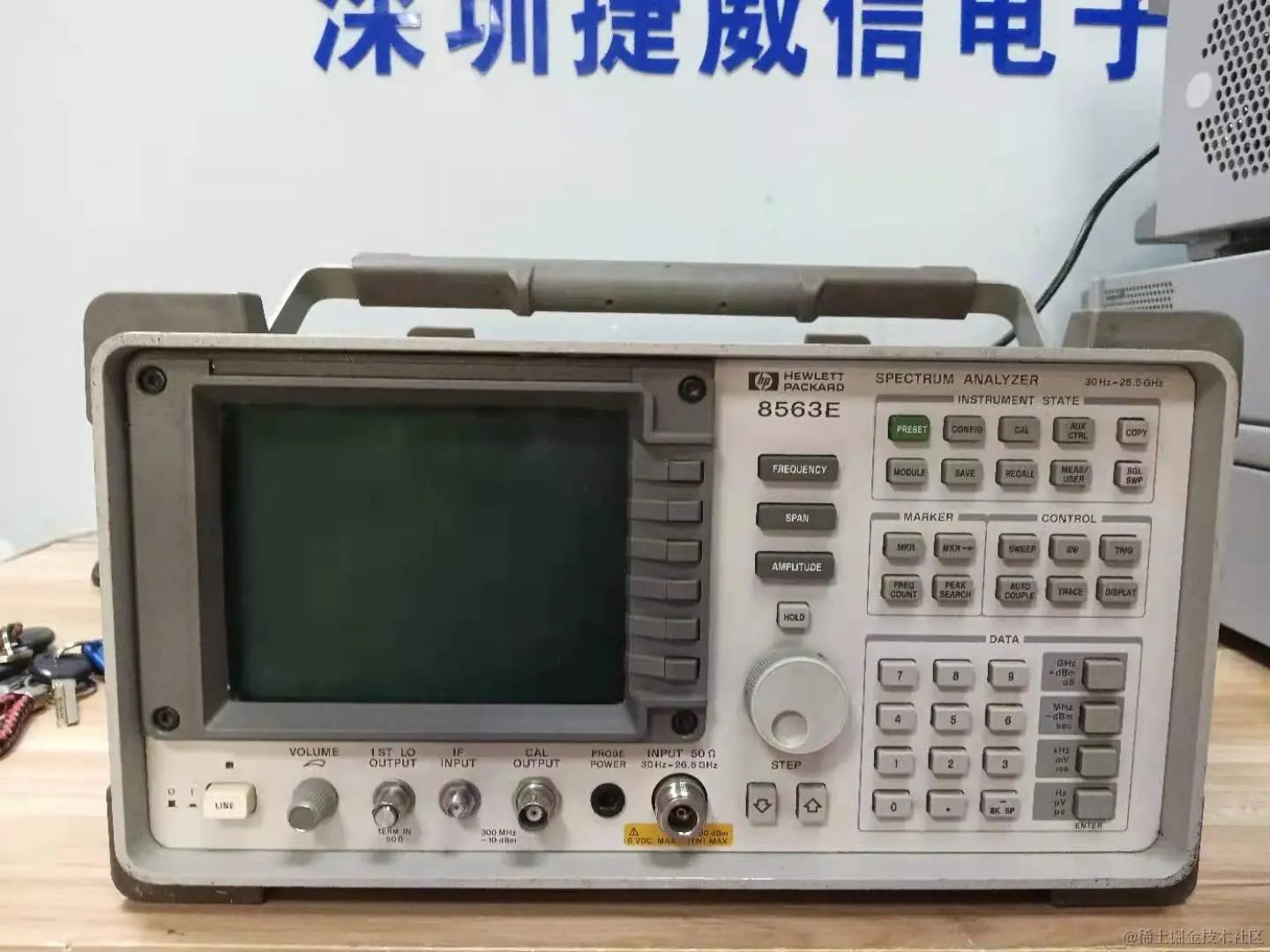

安捷伦8563E便携式微波频谱分析仪提供了以前在更大、更贵的台式分析仪中发现的测量能力和性能。该分析仪的标准频率范围为9 kHz至26.5 GHz(预选范围为2.75 GHz至26.5 GHz)，可选低端频率范围为30 Hz。
8563E集出色的相位噪声、灵敏度、1 Hz分辨率带宽、合成调谐和宽动态范围于一体，采用MIL-rugged封装，可承受恶劣的环境条件。
使用安捷伦11974系列毫米混频器，预选覆盖范围达到75 GHz，使用其他混频器，非预选覆盖范围可以扩展到更高。
这些装置符合所有MIL-T-28800要求，包括温度、脉冲冲击和运输跌落要求。该分析仪在- 10摄氏度至+ 55摄氏度的温度范围内完全符合规格，并且可以承受30 g的冲击。
这些频谱分析仪针对高性能测量应用进行了优化。主要特性包括:10 kHz载波偏移时的相位噪声为-113 dBc/Hz，三阶动态范围为100 db，1 GHz时的灵敏度为-144 dBm，RBW为1 Hz。镜像增强谐波混频器将出色的性能扩展到HP 8563E的微波频率。
快速数字分辨率带宽
数字实现的分辨率带宽为1、3、10、30和100 Hz，使这些频谱分析仪的工作速度比同类模拟滤波器快3至600倍。狭窄的5:1形状系数使您可以轻松查看近距离的低电平信号。数字带宽还为该装置提供了一个完整的100 dB屏幕校准显示。
数字化快速时域扫描
使用选项007将数字化添加到快速时域(零跨度)扫描中。使用标记、跟踪数学、跟踪存储并获得硬拷贝输出，用于测量上升/下降时间、脉冲宽度和事件间隔时间等。
频率准确度
精密频率基准是标准配置。在1 GHz下，经过15分钟的预热后，它可以提供正负135 Hz的频率精度。
邻道功率、占用带宽和门控视频
ACP和占用带宽测量的内置键可让您快速获得通信系统中这些常见测量的结果。时间选通信号分析是另一项功能，可让您轻松测量脉冲RF、时域多址、交错和突发调制等时变信号。85902A突发载波触发器可以提供TTL触发信号。
指定脉冲响应
这些便携式设备很容易捕捉并准确显示短时雷达脉冲。规定的脉冲数字化不确定度为正负1.25 dB，典型重复性为0.2 db。
标量网络分析能力
85644A和85645A跟踪源允许该系列在高达6.5或26.5 GHz的频率下进行高性能标量网络分析测量。
85620A插件模块增加了测量个性化功能、足够存储100条轨迹的内存、存储卡功能和无需外部控制器的计算机功能。创建复杂的测量程序，并将其保存为单键测量值，存储在存储卡或模块的电池供电RAM中。
