型号：VK1621S-1
永嘉微电/VINKA
封装形式：LQFP44/48 SSOP48 SKY28 DICE COG（邦定玻璃用）
工程服务，技术支持
概述：
VK1621是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的 LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显 示数据 ，也可通过指令进入省电模式。ZXY 255
特点:

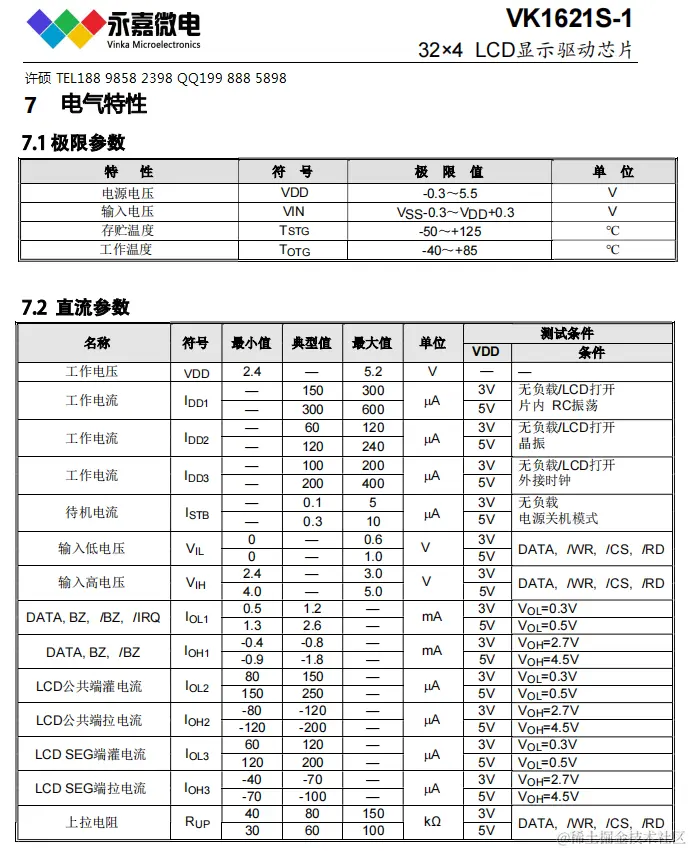

★ 工作电压 2.4-5.2V
★ 内置256 kHz RC振荡器（上电默认）
★ 可外接32.768kHz晶体振荡器（OSCO,OSCI）
★ 可外接256kHz时钟源（OSCI）
★ 偏置电压（BIAS）可配置为1/2、1/3
★ COM周期（DUTY）可配置为1/2、1/3、1/4
★ 内置显示RAM为32x4位
★ 蜂鸣器频率可配置为2kHz、4kHz
★ 省电模式（通过关显示和关振荡器进入）
★ 时基和看门狗共用1个时钟源，可配置8种频率
★ 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
★ 3/4线串行接口
★ 软件配置LCD显示参数
★ 写命令和读写数据2种命令格式
★ 读写显示数据地址自动加1
★ 3种显示数据的访问方式
★ VLCD脚提供LCD驱动电压（<VDD）
★ 封装：SSOP48(300mil)(15.9mm x 7.5mm PP=0.635mm)
LQFP48(7.0mm x 7.0mm PP=0.5mm)
LQFP44(10.0mm x 10.0mm PP=0.8mm)
SDIP28(288mil)(35.3mm x 7.3mm PP=2.54mm)
DICE 、COG
