300 kHz 至 50 GHzz，2 端口（单一内置信号源）。
- 对无源元器件和简单的有源器件执行基本分析
- 适用于对成本非常敏感的应用，可以在高达 50 GHz 的频率范围内精确测量 S 参数
- 具有出色的性价比，可用于微波器件制造测试
- 可以配置经济型解决方案，用于信号完整性测量和材料表征
- 多点触控屏和直观的用户界面加速对元器件特性的分析
产品概述

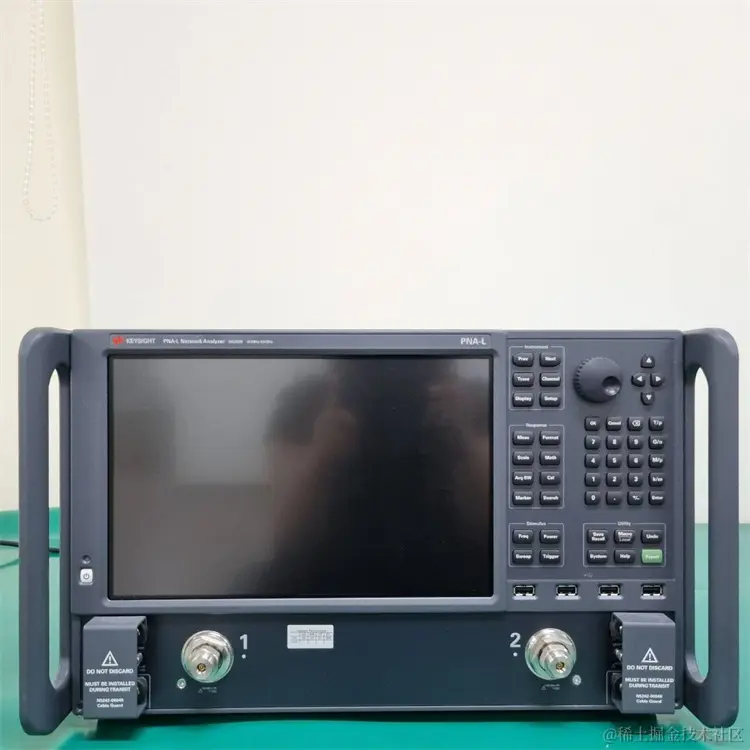

是德科技N5235B PNA-L系列网络分析仪设计用于无源元件、放大器和变频器的S参数和简单非线性测试。凭借与PNA相同的核心固件，PNA-L提供了价值和性能的完美平衡。PNA-L在制造业和R&D应用中提供了效率和灵活性，适用于从移动电信和无线局域网组件生产到航空航天和国防等行业。
对于具有一个或多个平衡/差分端口的无源器件，是德科技N5235B是混合模式S参数测量的绝佳选择，无需使用巴伦，也没有使用巴伦的限制。用户可以用各种走线格式显示差分、共模和混合模式性能。测量参数包括共模抑制比以及幅度和相位不平衡。支持的端口配置包括单端至平衡和平衡至平衡拓扑。
是德科技/安捷伦N5235B PNA-L网络分析仪的规格包括:
| 最高频率 | 50千兆赫 |
|---|---|
| 动态量程 | 122分贝 |
| 输出功率 | 6 dBm |
| 跟踪噪声 | 0.003 dBrms |
| 和声学 | -33分贝 |
