基于simulink的MPEG4视频超分辨率重构仿真

1.算法理论概述

       Simulink是一款基于图形化编程的工具，可以用于建立各种系统模型，其中包括数字信号处理系统的建立和仿真。基于Simulink的MPEG4视频超分辨率重构算法是一种基于数字信号处理的超分辨率图像重建算法，它可以将低分辨率的MPEG4视频转换为高分辨率的视频。该算法通过对视频中的帧进行分块处理，并利用数字信号处理算法对每个分块进行超分辨率重构，最终将所有分块的结果拼接成完整的视频。该算法可以有效地提高视频的视觉质量，同时也可以应用于图像增强、医学影像、安防监控等领域。

该算法的实现步骤如下：



步骤1. 视频帧读取



通过Simulink读取MPEG4视频的所有帧。



步骤2. 视频帧分块



将读取的视频帧按照一定的大小进行分块，得到多个小尺寸的视频块。



步骤3. 数字信号处理算法处理



对每个视频块应用数字信号处理算法进行超分辨率重构。其中，数字信号处理算法的具体实现步骤如下：



3.1. 帧间差分

对当前视频块的每一帧进行帧间差分，得到该帧与其周围帧的差分图像。



3.2. 原始图像的预测

利用帧间差分图像对当前帧进行预测，得到当前帧的预测图像。



3.3. 数字信号处理算法求解

将当前帧的预测图像与原始图像进行数字信号处理算法求解，得到当前帧的超分辨率重构图像。



3.4. 重叠区域处理

对相邻两个视频块的重叠区域进行处理，保证视频的连续性。



步骤4. 视频块拼接



将所有视频块的超分辨率重构图像拼接成完整的视频。



帧间差分：

$D_{i,j}(x,y) = |I_{i}(x,y)-I_{j}(x,y)|$



其中，$D_{i,j}(x,y)$为帧间差分图像，$I_{i}$和$I_{j}$分别为第$i$帧和第$j$帧的原始图像。



原始图像的预测：

$P_{i}(x,y) = \frac{1}{4}[I_{i-1}(x,y)+I_{i+1}(x,y)+I_{i}(x-1,y)+I_{i}(x,y-1)]$



其中，$P_{i}(x,y)$为第$i$帧的预测图像，$I_{i-1}$、$I_{i+1}$、$I_{i}(x-1,y)$和$I_{i}(x,y-1)$分别为第$i$帧在$x$和$y$方向上的相邻帧的像素值。



数字信号处理算法求解：

$arg\min_{u}\sum_{j=1}^{N}(\lambda_{j}|\nabla u_{j}|+\frac{1}{2}|I_{i}-u_{j}|^{2}_{2})$



其中，$u_{j}$为第$j$个超分辨率重构图像，$N$为超分辨率重构图像的数量，$\nabla u_{j}$为第$j$个超分辨率重构图像的梯度，$|I_{i}-u_{j}|^{2}{2}$为原始图像与超分辨率重构图像之间的欧氏距离，$\lambda{j}$为正则化参数。



        该算法的应用场景包括视频增强、医学影像、安防监控等领域。在医学影像领域，该算法可以用于对低分辨率的医学影像进行重构，提高医生的诊断准确性；在安防监控领域，该算法可以用于提高监控摄像头的分辨率，从而提高视频监控的效果。



2.算法运行软件版本

matlab2013b

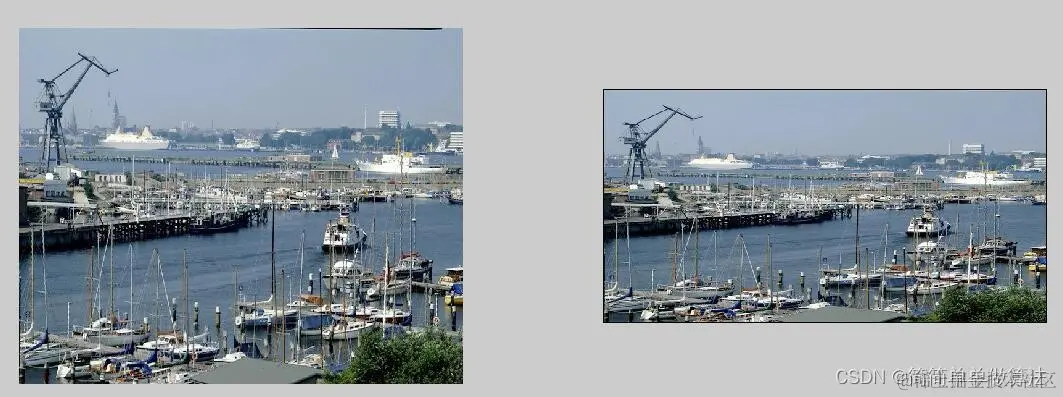

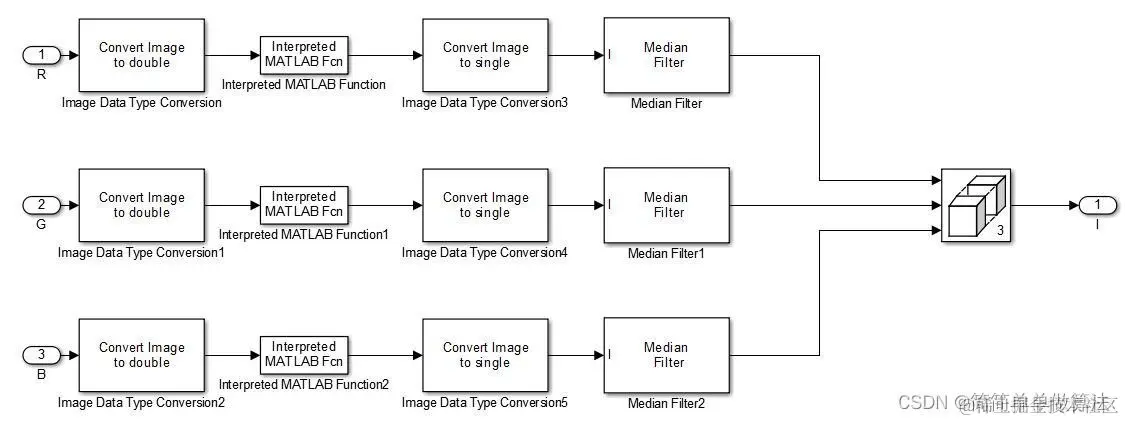

3.算法运行效果图预览



4.部分核心程序



`function J = func_nearest_simulink(I);% 定义函数，输入参数为I，输出为调整大小后的图像J



[nrows,ncols,k]=size(I);% 获取输入图像的行数、列数和通道数

% 定义目标图像的宽度和高度

width = 1080;

height = 2048;



J = (zeros(width,height));% 创建一个大小为width*height的空白图像

% 计算图像宽度和高度的缩放比例

widthScale = nrows/width;

heightScale = ncols/height;



for x = 5:width - 5        % 对于每一个像素点，从 (5,5) 开始，避免边缘出现不完整的像素

   for y = 5:height - 5

       xx = x * widthScale;     % 计算目标图像中的像素位置在原图像中对应的位置

       yy = y * heightScale;

       if (xx/double(uint16(xx)) == 1.0) & (yy/double(uint16(yy)) == 1.0)       % 如果计算出的位置正好是整数位置，直接拷贝原图像中的像素值

           J(x,y) = I(int16(xx),int16(yy));

       else               % 如果计算出的位置不是整数位置，根据最近邻原则，取最近的一个整数位置的像素值

           a = double(round(xx));

           b = double(round(yy));

           J(x,y) = I(a,b);

       end

    end

end

J = imresize(J,[width,height],'bilinear');% 使用双线性插值对调整大小后的图像进一步平滑处理`
