前言

本章分析rocketmq在4.x（4.6.0）版本对于HA的相关实现。

4.x版本HA有两种方式：

  1. Master-Slave模式

支持SYNC_MASTER（同步复制）和ASYNC_MASTER（异步复制）。

当Master故障，需要手动执行MasterSlave切换或Master重新上线。

  1. DLedger模式

同名broker部署至少3副本行成raft组。

自主选举Leader，Leader节点成为Master Broker，Follower节点成为Slave Broker，实现故障自动failover。

DLedger模式对于raft实现写的很清晰，比sofa-jraft容易读，但是本文不会深入分析raft的实现细节。

接下来按照这个顺序分析：

  1. broker启动需要恢复哪些数据，哪里会涉及HA逻辑；
  2. 分析两种HA实现；
  3. 客户端在master下线时的表现；

一、铺垫

broker启动可分为三步：

  1. 创建BrokerController；
  2. BrokerController初始化；
  3. BrokerController启动；

从全局看一下BrokerController初始化和启动过程中哪里涉及HA逻辑。

1、broker初始化

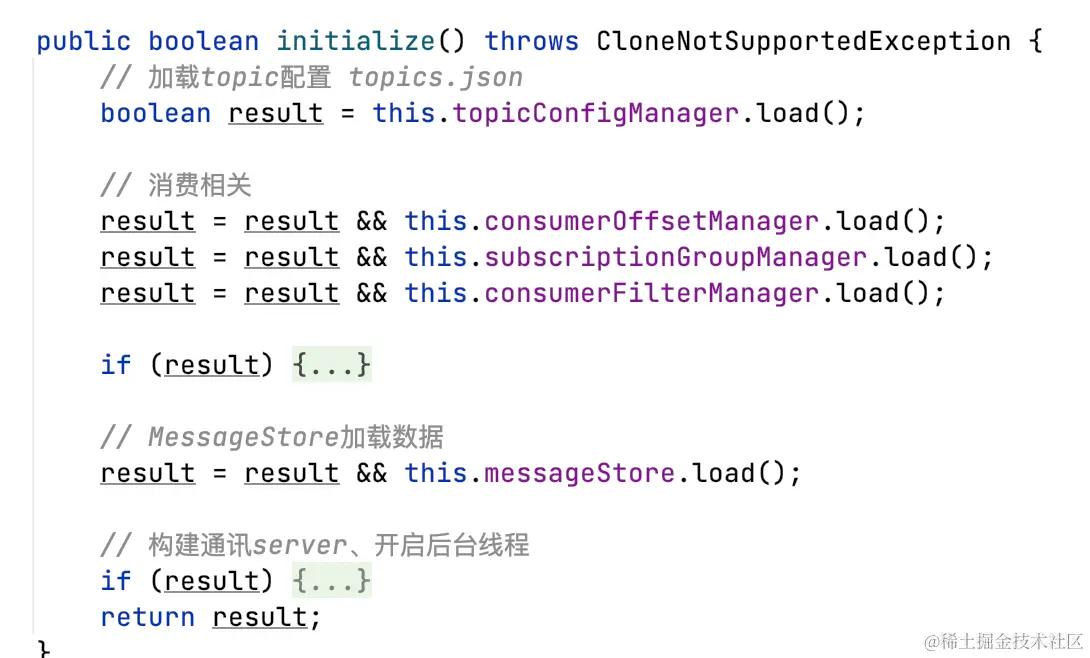

BrokerController#initialize：

  1. 加载磁盘文件到内存；
  2. MessageStore#load除了加载磁盘文件外，会执行一些恢复逻辑；
  3. 准备完毕后，开启一些后台线程；（忽略）

加载磁盘文件到内存

下面列举了主要加载的文件：逻辑忽略

用途内存磁盘文件
topic配置TopicConfigManager#topicConfigTabletopic-TopicConfig~/store/config/topics.json
消费组消费进度ConsumerOffsetManager#offsetTabletopic@group-queueId-逻辑offset~/store/config/consumerOffset.json
标识上次broker进程是否正常关闭true/false~/store/abort
延迟消费进度ScheduleMessageService#offsetTable延迟级别（queueId+1）-逻辑offset~/store/config/delayOffset.json
commitlog消息（mmap）CommitLog#mappedFileQueue~/store/commitlog/*
consumequeue消费队列（mmap）DefaultMessageStore#consumeQueueTabletopic-queueId-ConsumeQueue(mappedFileQueue)~/store/consumequeue/{topic}/{queueId}/*
checkpoint用于恢复DefaultMessageStore#StoreCheckpoint~/store/checkpoint
index查询索引（mmap）IndexService#indexFileList~/store/index/*

恢复

恢复主要是针对一些内存字段恢复，比如mmap文件的顺序写进度。

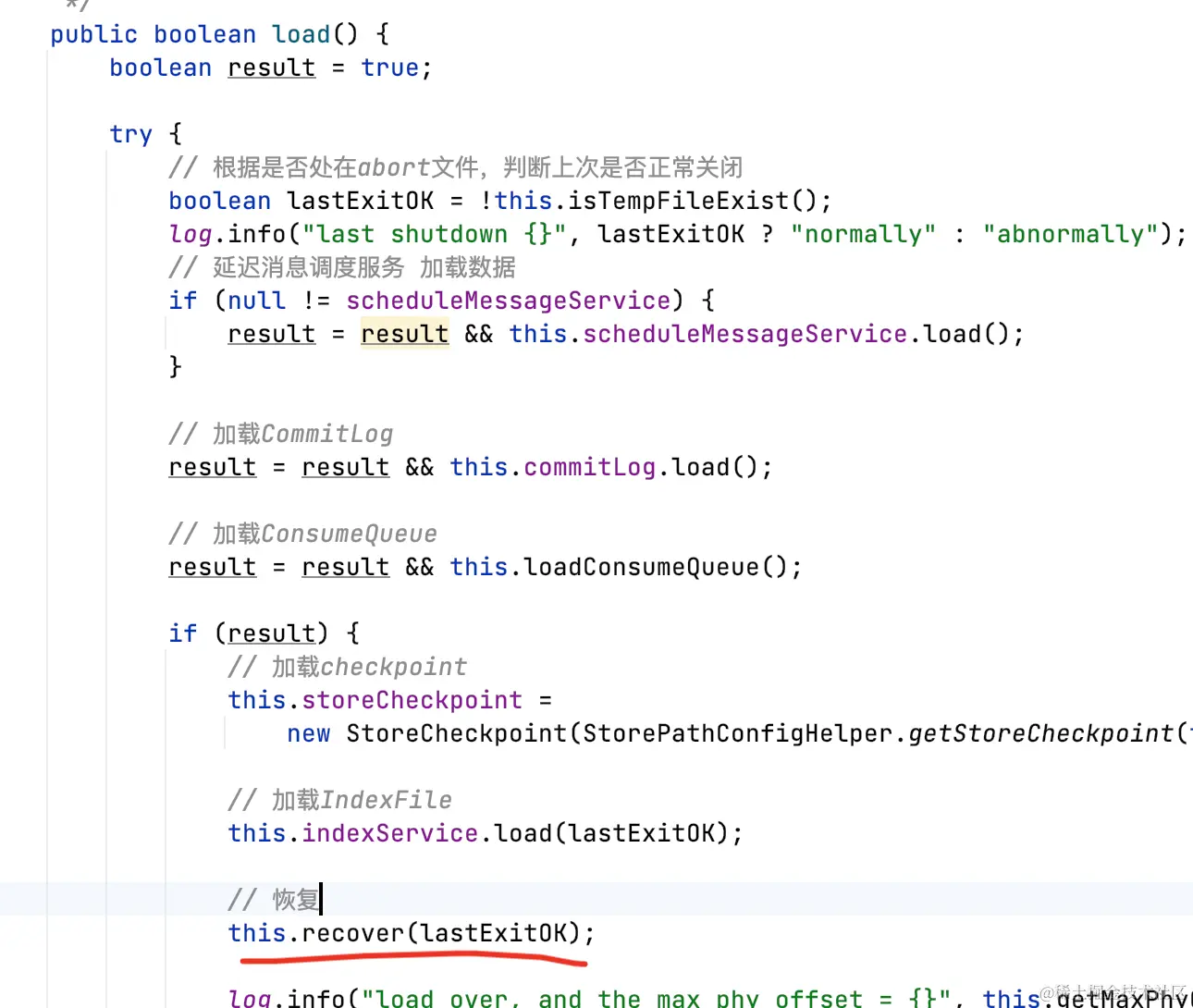

DefaultMessageStore#load：在一切文件加载完毕，执行recover恢复。

DefaultMessageStore#recover：

恢复包含三部分数据：consumequeue、commitlog、topic-queueid-最大逻辑offset。

其中commitlog恢复根据ha策略不同实现不同，后面再看。

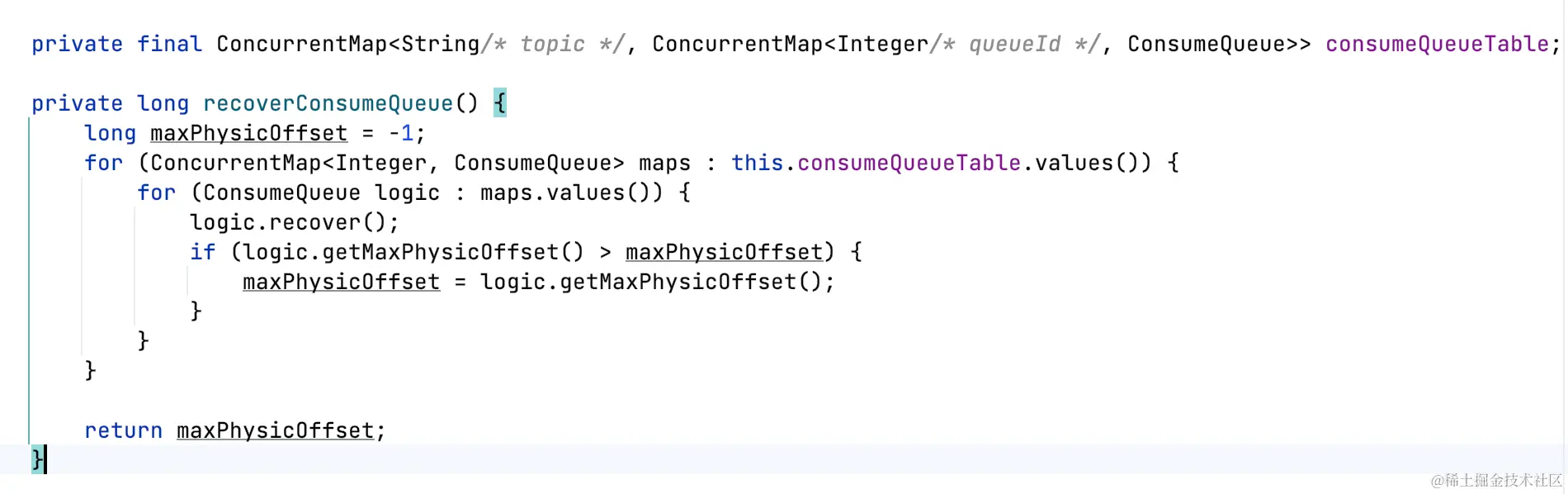

DefaultMessageStore#recoverConsumeQueue：

遍历每个队列ConsumeQueue执行恢复，返回所有consumequeue中，commitlog的最大物理offset。

ConsumeQueue#recover：

每个ConsumeQueue只取最后的3个文件，即最新的commitlog对应的n条consumequeue记录。

循环这些consumequeue文件，统计两个数据：

  1. consumequeue记录中对应commitlog的物理offset的最大值；
  2. consumequeue自己的物理offset的最大值，用于设置MappedFileQueue的顺序读写位置；

2、broker启动

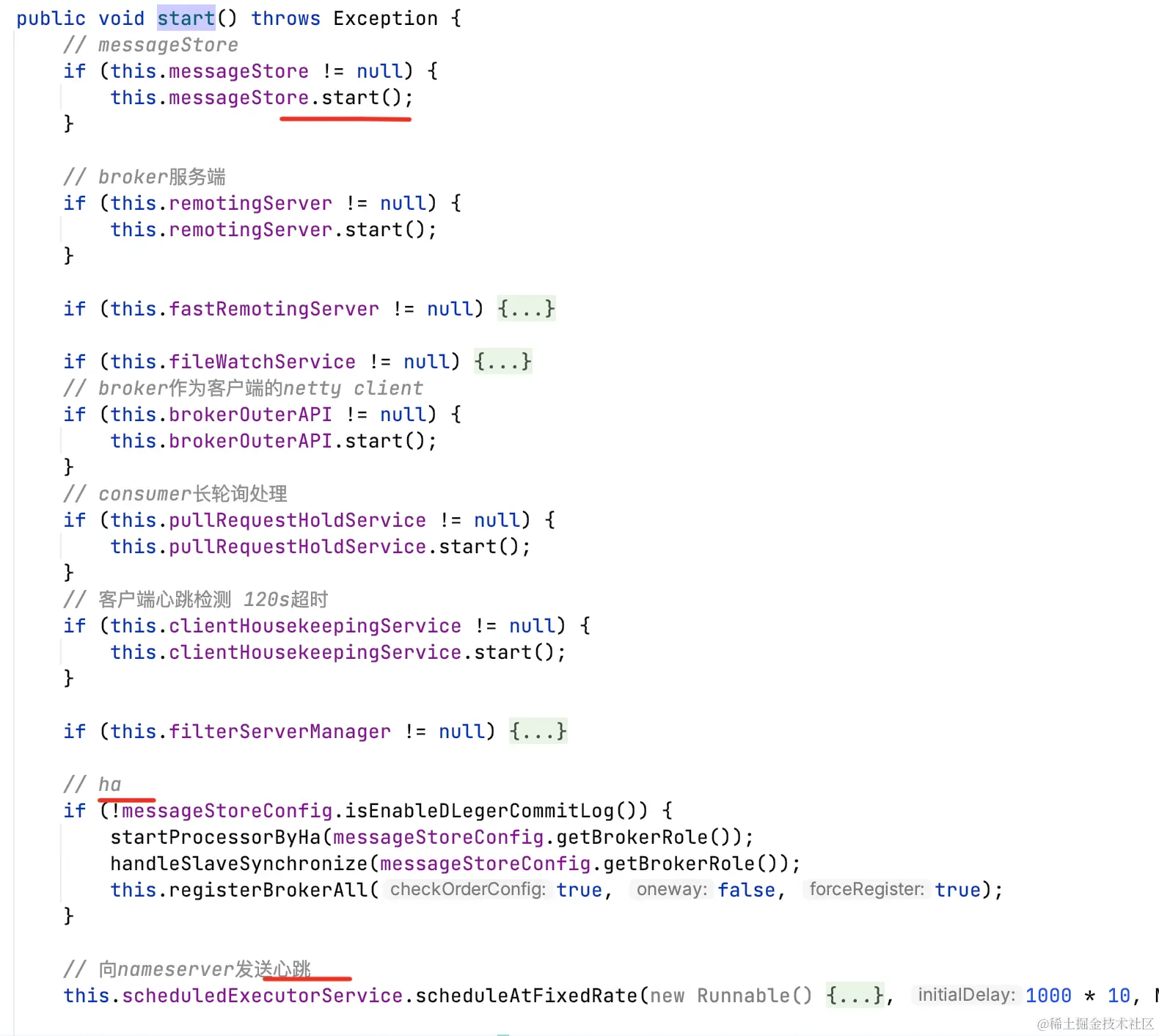

BrokerController#start：

  1. MessageStore启动；
  2. broker服务端NettyServer启动；
  3. broker客户端NettyClient启动；
  4. 长轮询处理服务启动；
  5. 客户端心跳检测服务启动；
  6. ha部分，master-slave模式config同步；
  7. 最终开始向nameserver发送心跳，客户端可以发现当前broker；

这里仅关注一下DefaultMessageStore启动和ha部分在启动流程中的位置。

DefaultMessageStore#start：

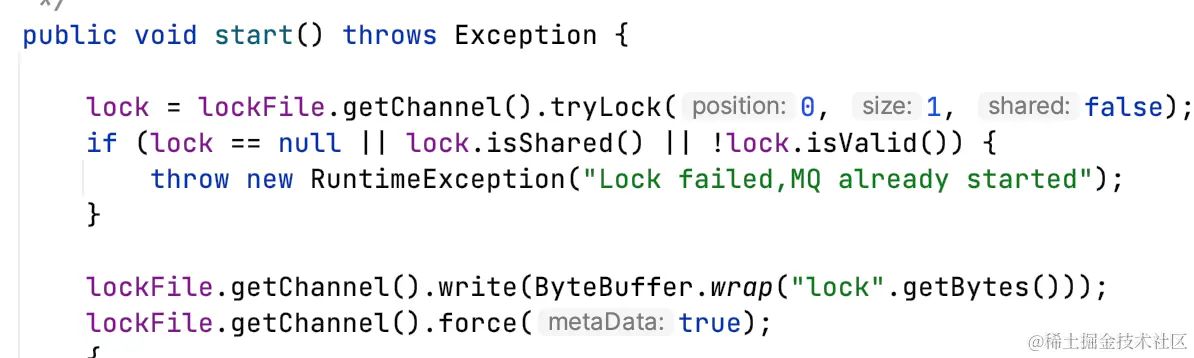

Step1，获取FileLock，一个store路径只能存在一个broker进程。

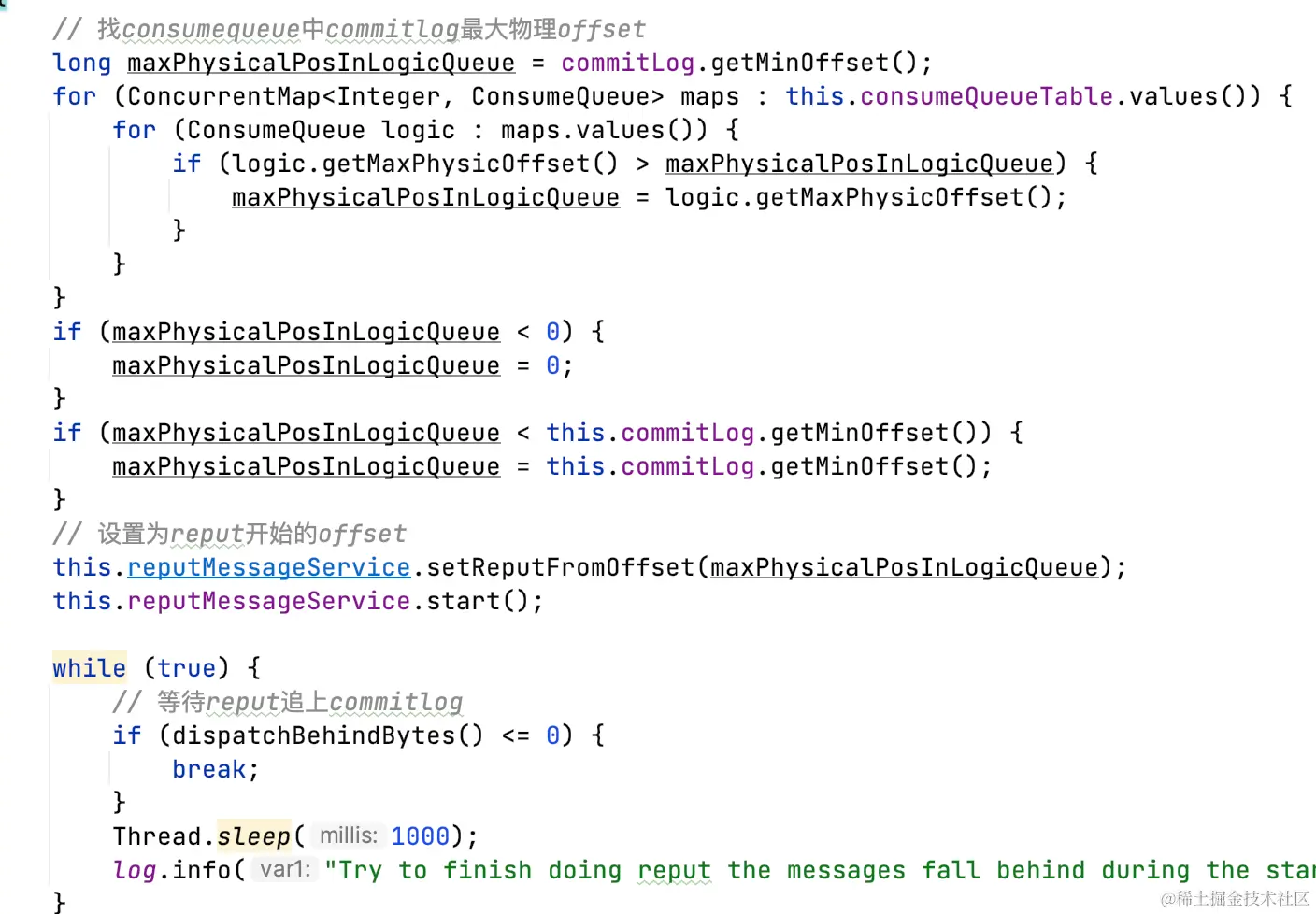

Step2，根据consumequeue中目前最大的commitlog物理offset，开始reput（创建consumequeue和index）。

等待reput进度追上commitlog最大物理offset，main线程才继续执行。

Step3，ha部分，master-slave模式下，开启HAService。

Step4，开启各种刷盘线程，创建abort文件。

二、Master-Slave

案例

master

brokerId，0代表是master，非0代表是slave。

brokerRole，ASYNC_MASTER，异步master，可选SYNC_MASTER。

listenPort，接收producer和consumer请求的端口，也与slave同步部分数据，listenPort+1会作为ha端口与slave同步commitlog数据。

brokerClusterName=Cluster1M1S
brokerName=broker1
brokerId=0
brokerRole=ASYNC_MASTER
namesrvAddr=localhost:9876
listenPort=18991
storePathRootDir=/tmp/rocketmq-4.6.0/Cluster1M1S/broker1
storePathCommitLog=/tmp/rocketmq-4.6.0/Cluster1M1S/broker1/commitlog

slave

brokerClusterName和brokerName需要和master保持一直。

brokerId，非0是slave。

brokerClusterName=Cluster1M1S
brokerName=broker1
brokerId=1
brokerRole=SLAVE
namesrvAddr=localhost:9876
listenPort=19991
storePathRootDir=/tmp/rocketmq-4.6.0/Cluster1M1S/broker1S
storePathCommitLog=/tmp/rocketmq-4.6.0/Cluster1M1S/broker1S/commitlog

1、CommitLog恢复

正常恢复

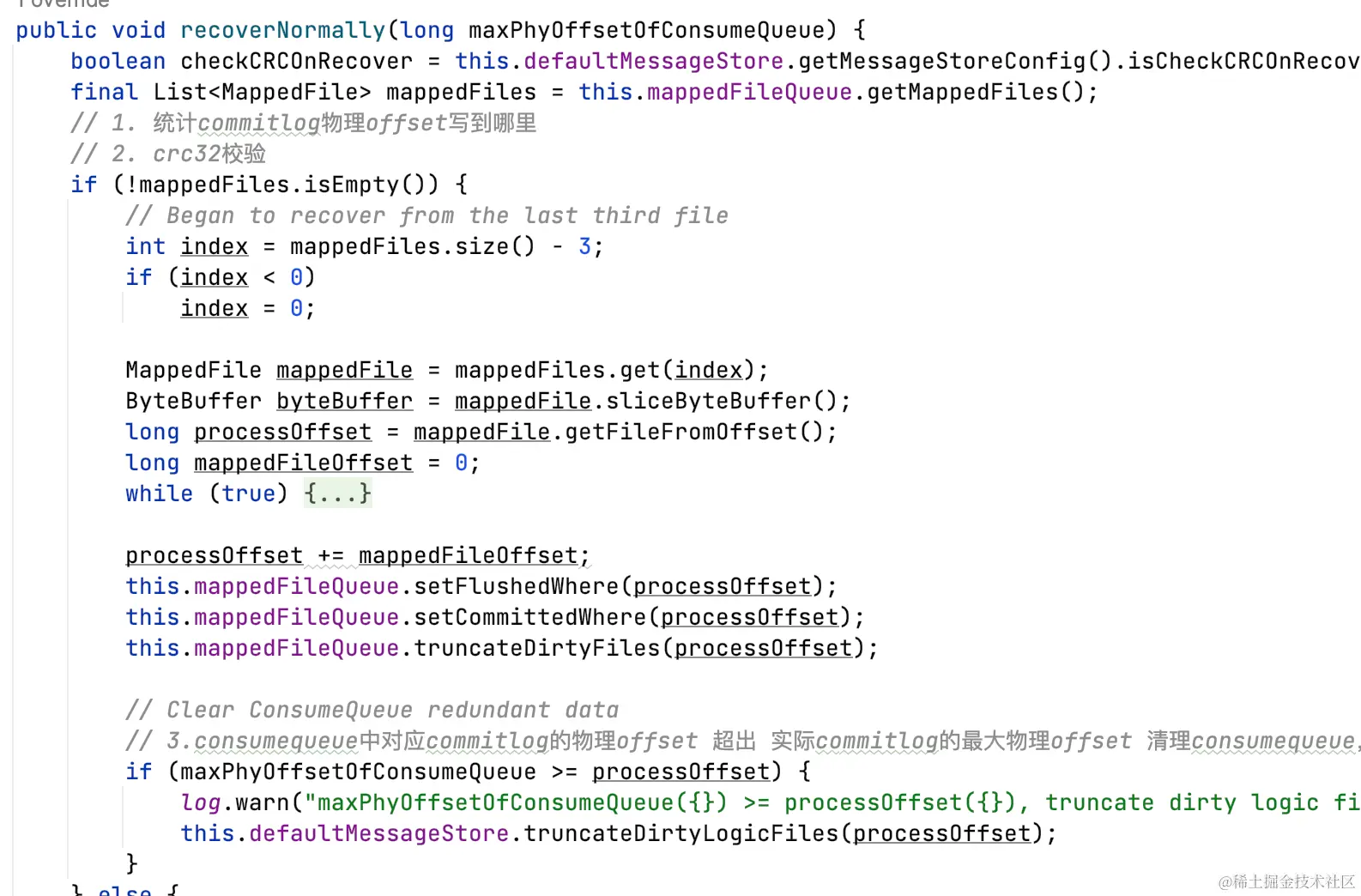

CommitLog#recoverNormally：

当abort文件不存在，代表上次broker进程正产关闭，执行正常恢复逻辑。

  1. 仅加载最后3个commitlog文件，每个1g，默认情况下最多有3个g的commitlog被mmap；
  2. 统计commitlog写到哪，设置到MappedFileQueue；
  3. 每条消息做crc32校验；
  4. 入参是consumequeue中最大的commitlog物理offset，如果consumequeue刷盘进度大于实际commitlog，截断consumequeue中的记录（忽略）；

异常恢复

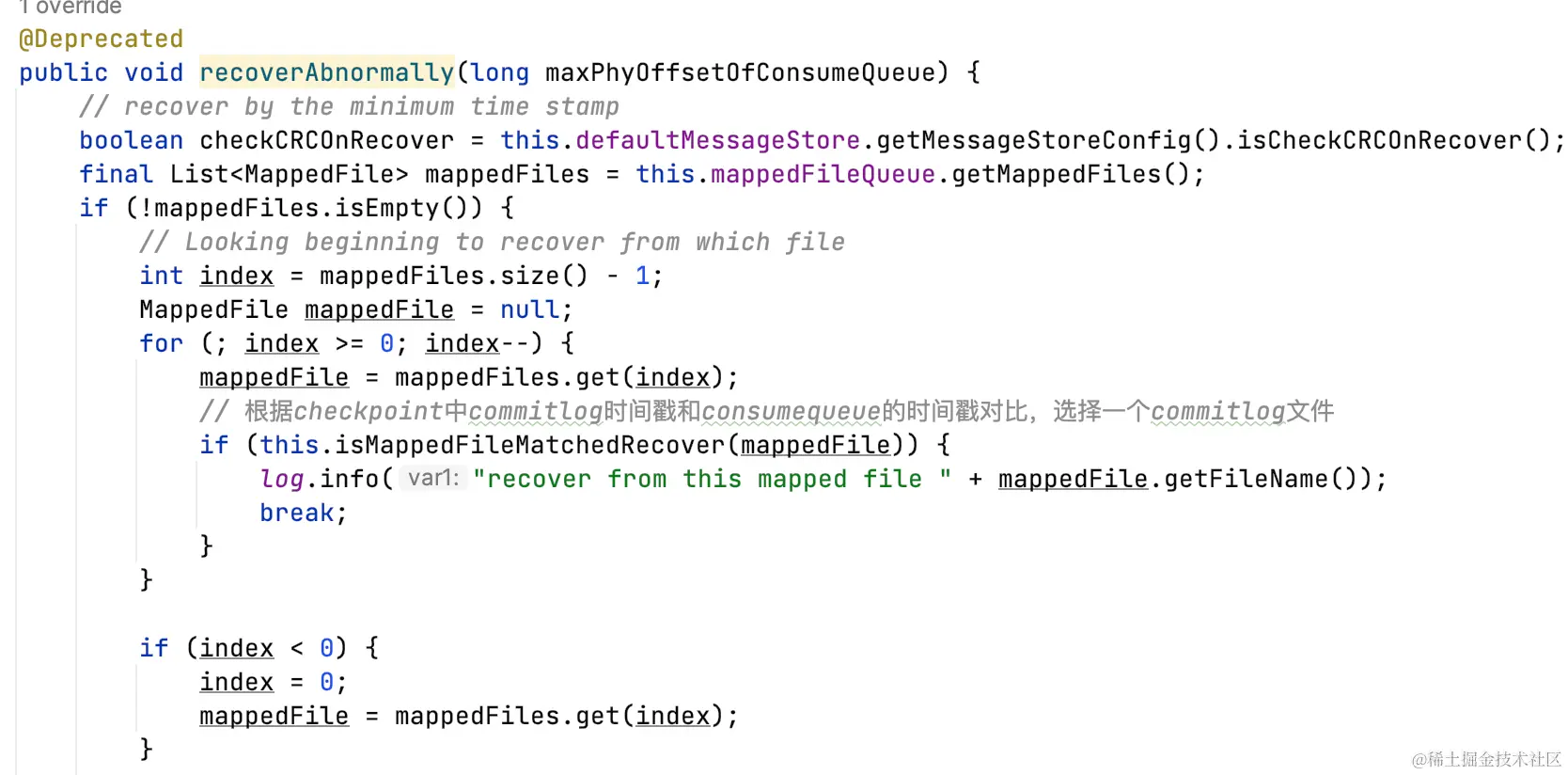

CommitLog#recoverAbnormally：（一直被标记为废弃）

如果abort文件存在，代表上次broker进程未正常关闭。

非正常恢复与正常恢复有两点区别。

第一点，找commitlog。

从后往前找到第一个与checkpoint匹配的commitlog文件，如果找不到取第一个文件。

匹配逻辑大致是，从后往前找第一个commitlog文件，要求文件中第一个消息存储时间小于等于consumequeue的最大存储时间（logicsMsgTimestamp）。

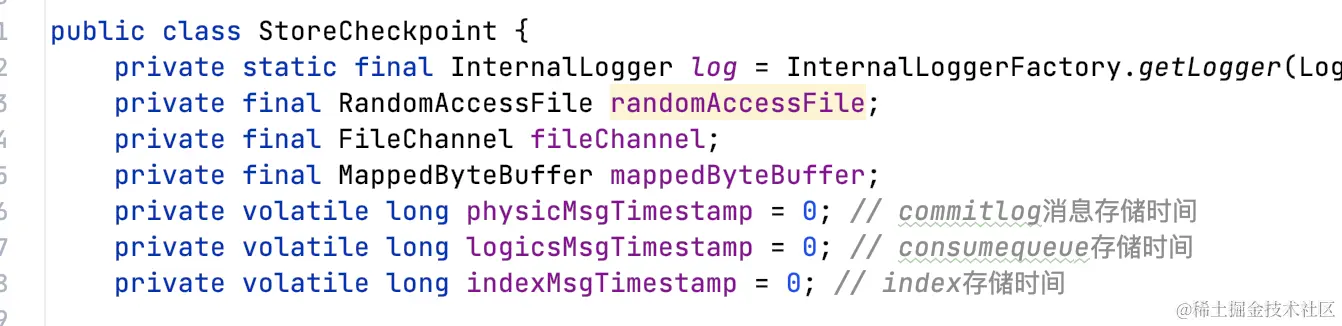

checkpoint文件存储了commitlog、consumequeue、index最后一条刷盘数据的存储时间。

每次consumequeue和index刷盘都会顺便刷盘checkpoint。

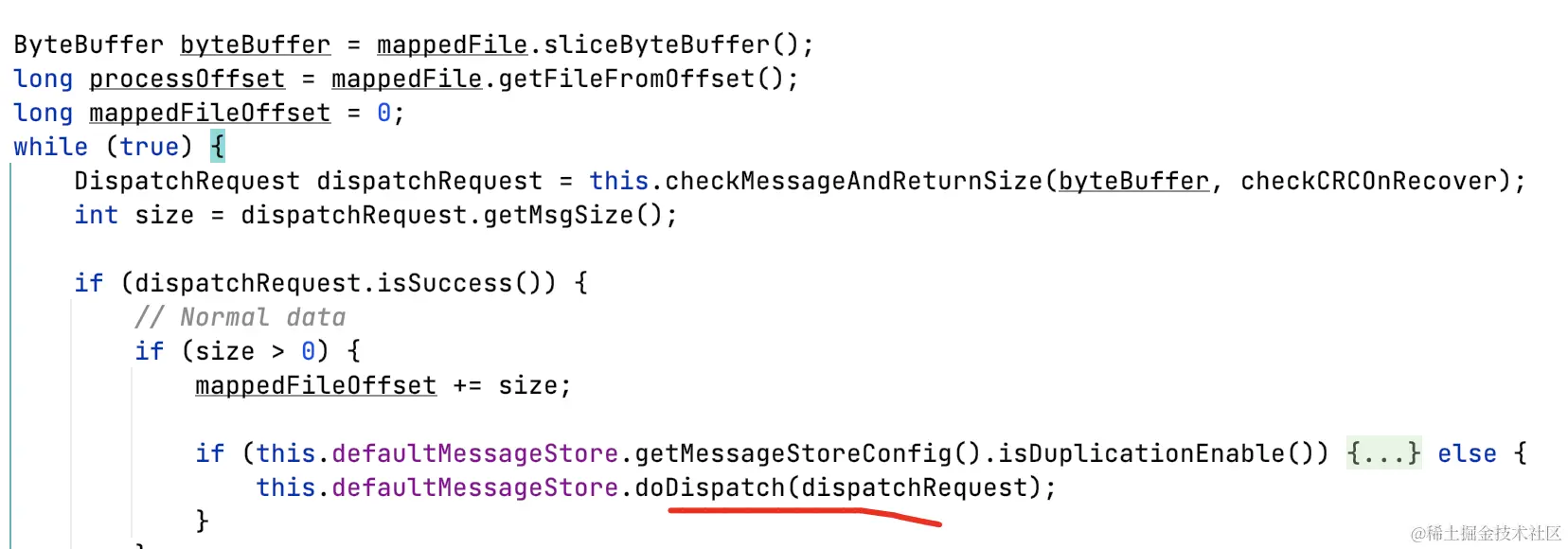

第二点，非正常恢复从匹配的commitlog文件开始，向后重新构建consumequeue和index。

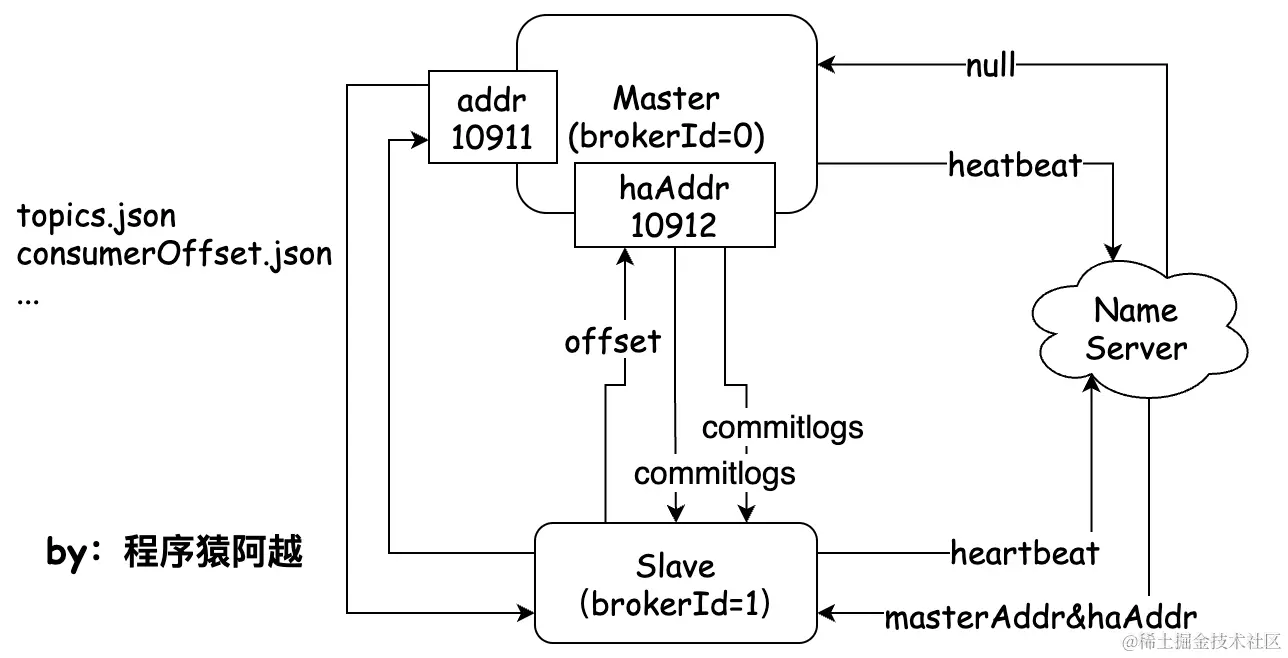

2、Slave发现Master

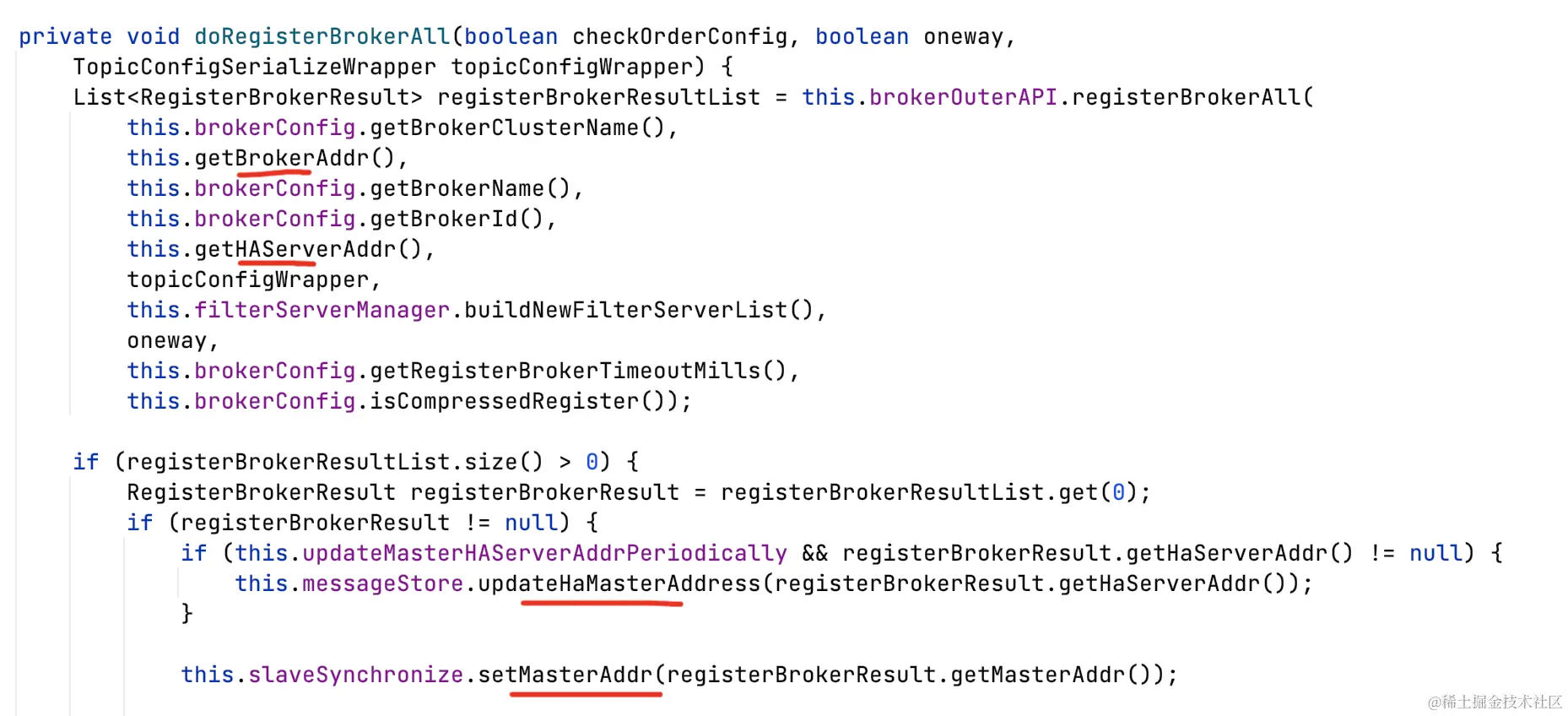

BrokerController#doRegisterBrokerAll：

master/slave都会发送心跳给NameServer，包含自己的普通地址(10911) 和ha地址(10912) 。

对于slave可以收到nameserver返回master的两个地址，从而可以进行后续通讯。

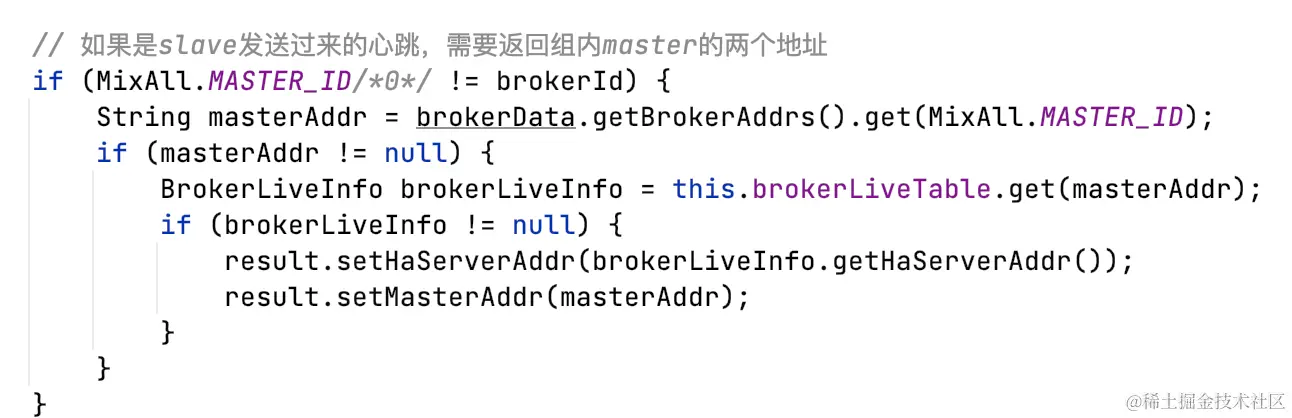

RouteInfoManager#registerBroker：

nameserver侧保证只在slave(brokerId非0)的心跳响应里回复master的地址信息。

3、SlaveSynchronize（config同步）

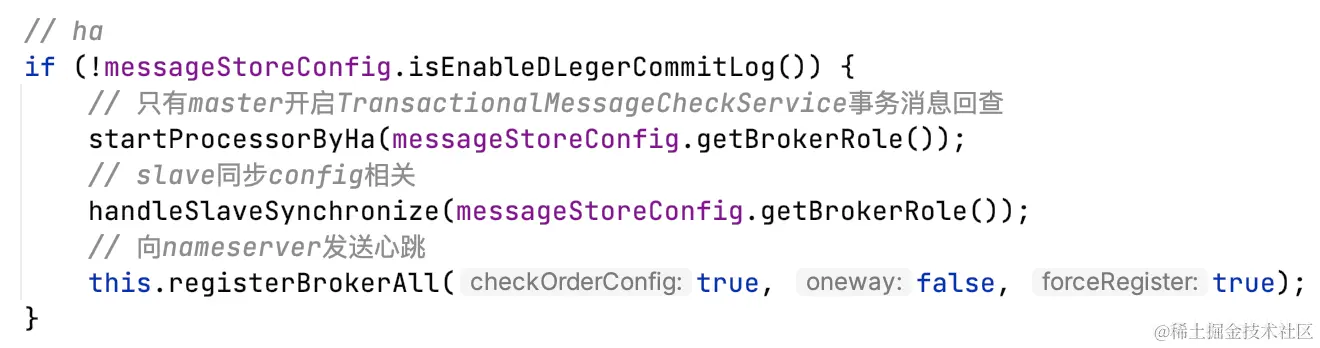

BrokerController#start：

slave在Broker启动阶段从master同步config目录下的数据。

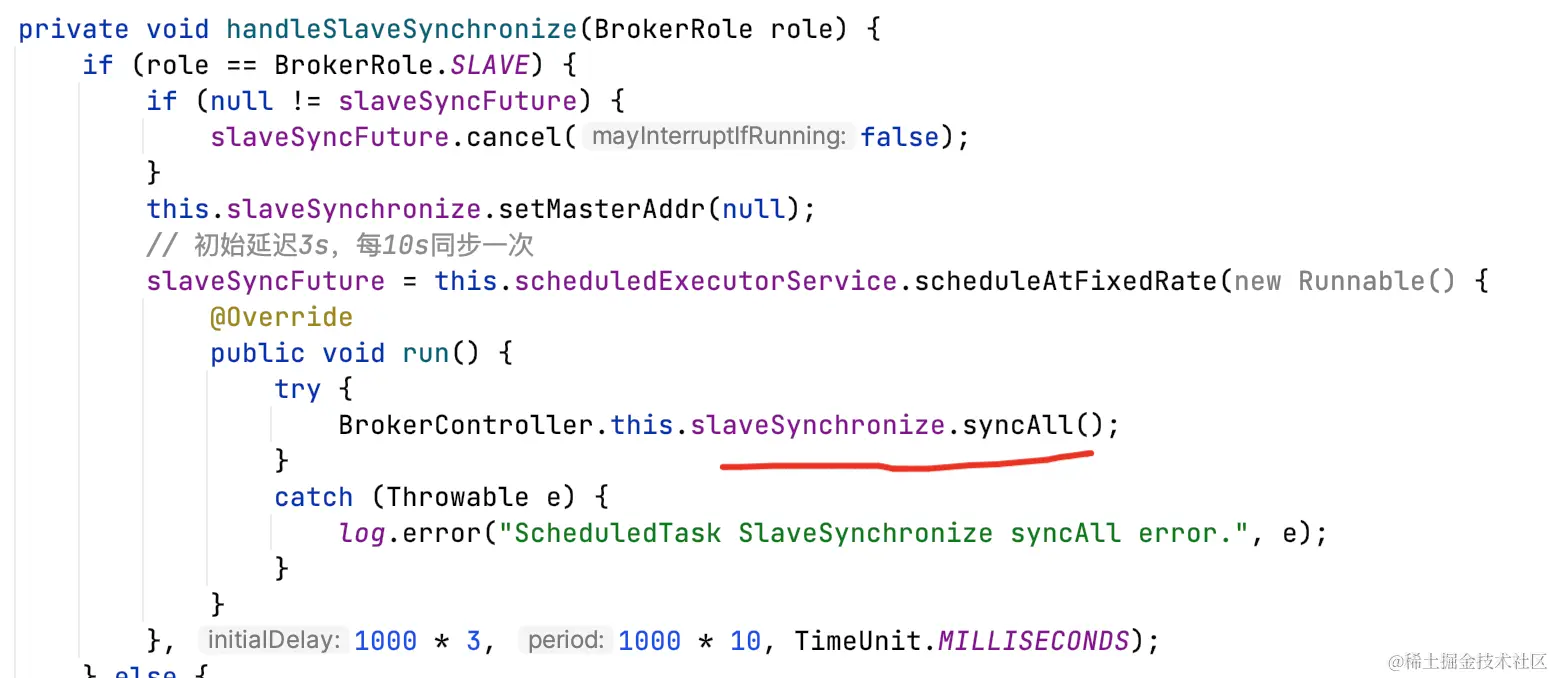

BrokerController#handleSlaveSynchronize：

SlaveSynchronize每隔10s从master同步config数据。

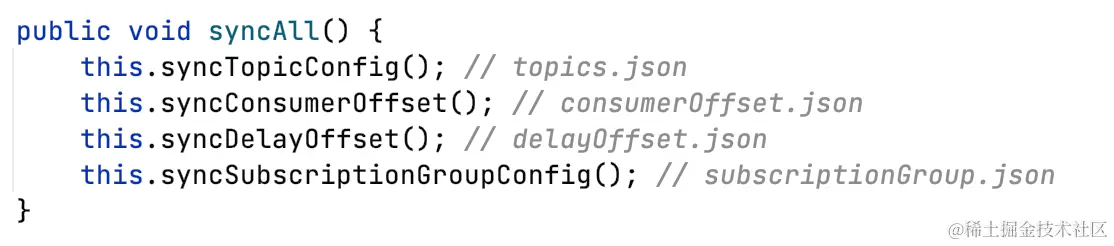

SlaveSynchronize#syncAll：包括topic配置、消费进度、延迟消费进度。

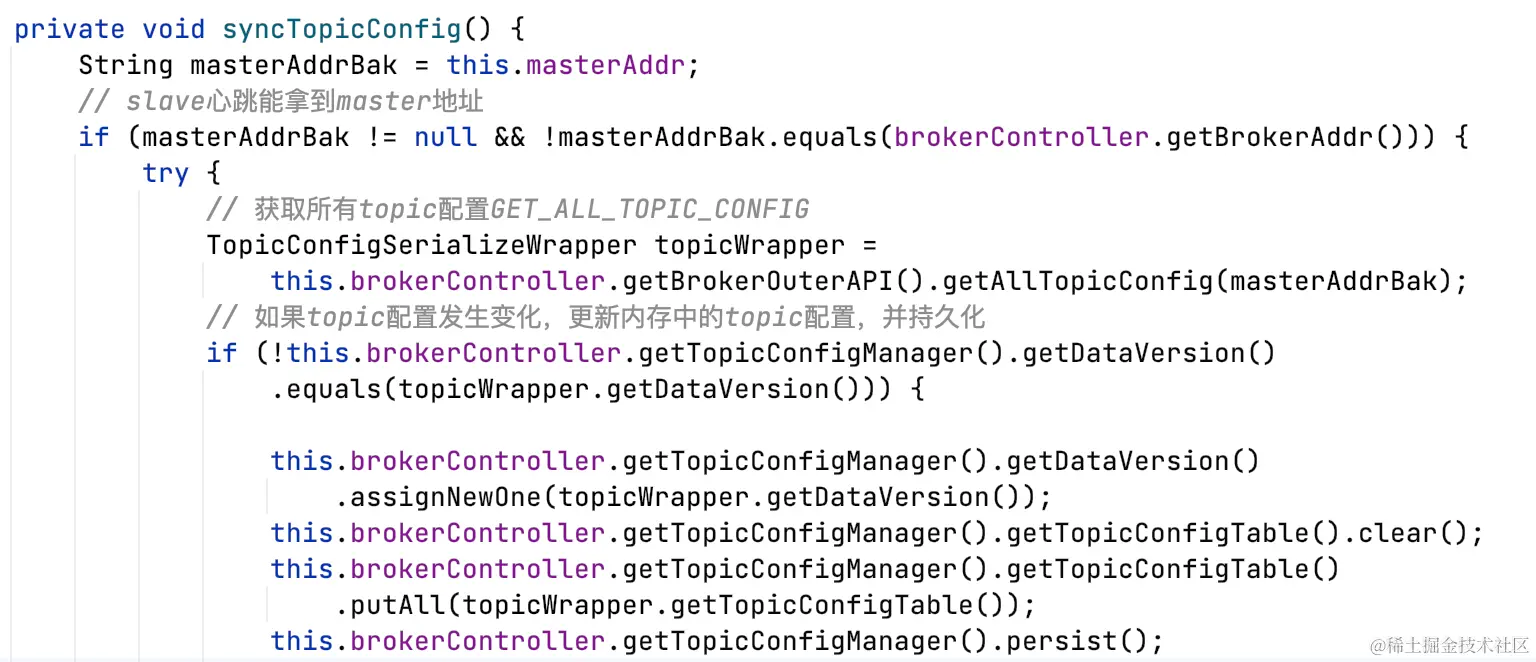

SlaveSynchronize#syncTopicConfig：

其实config目录下的数据，都会走master普通通讯地址同步，即和producer和consumer一样，走的都是10911端口。

以topic配置为例，通过GET_ALL_TOPIC_CONFIG请求获取整个topics.json数据。先写内存，然后刷盘。

4、HAService（commitlog同步）

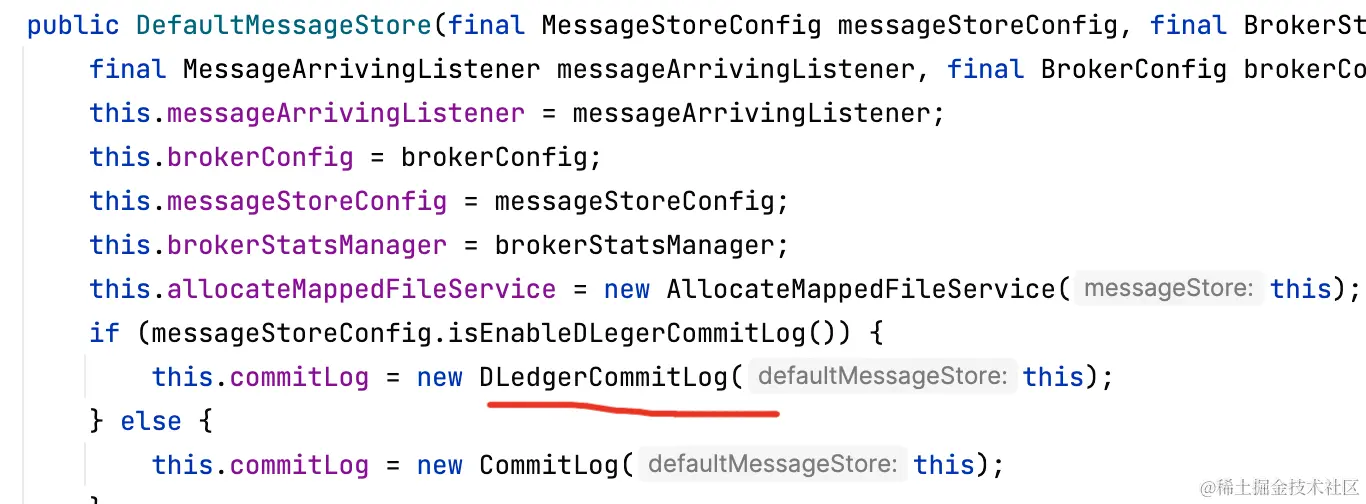

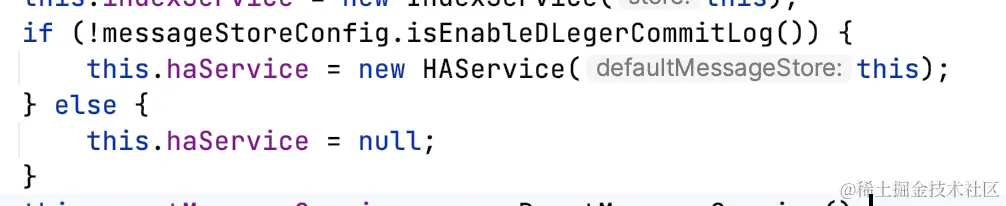

DefaultMessageStore构造阶段，如果非DledgerBroker模式，创建HAService。

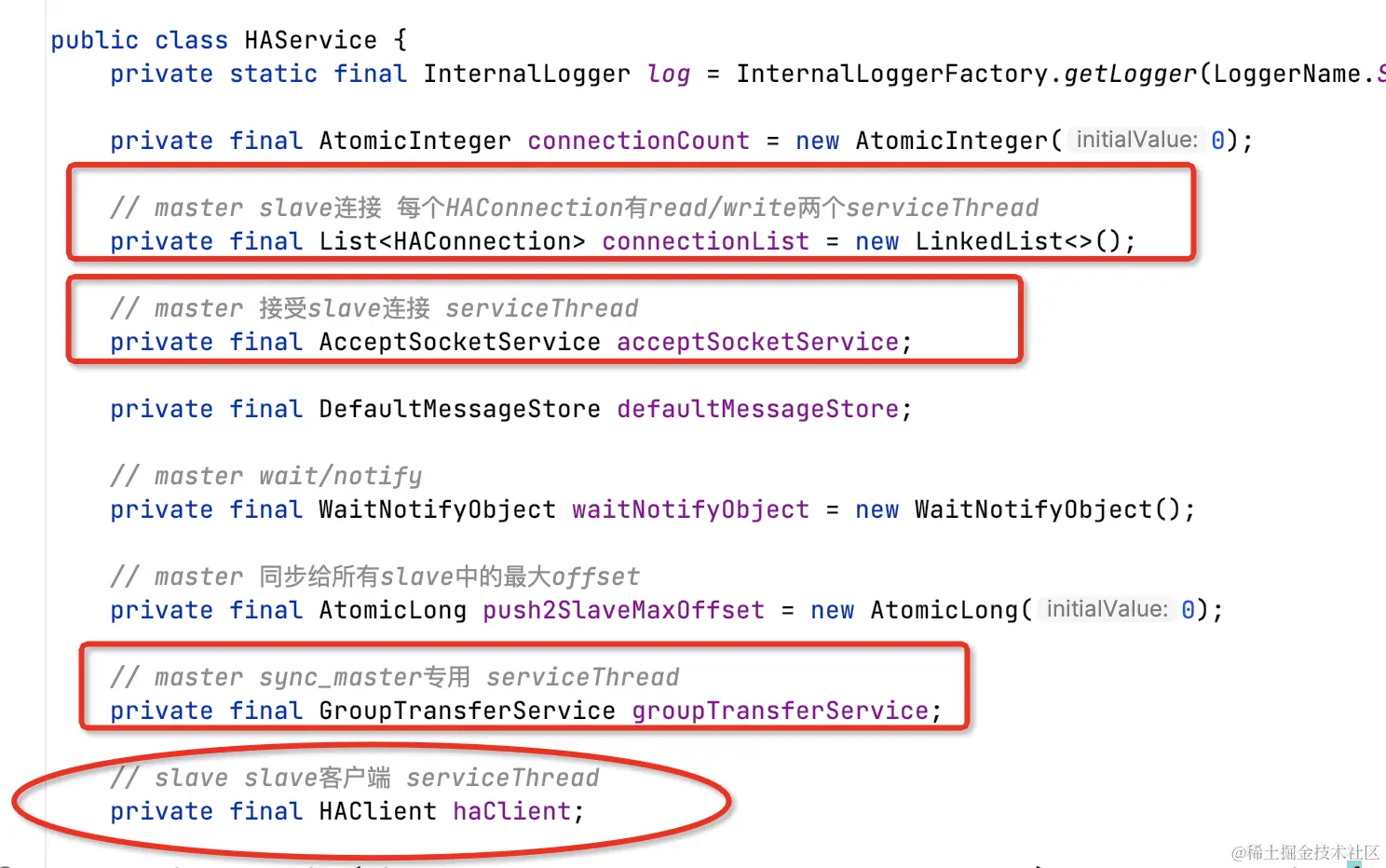

HAService负责Master与Slave之间数据同步，其成员变量同时包含Master和Slave角色的组件：

  1. AcceptSocketService：master侧，1个线程用于接收slave连接，默认监听端口listenePort+1=10912；
  2. HAConnection：master侧，每个slave连接对应一个HAConnection，负责与这个slave的数据同步；
  3. GroupTransferService：master侧，仅当master为SYNC_MASTER时才有用，后面再说；
  4. HAClient：slave侧，HAService中唯一的slave组件，1个线程用于与master通讯；

HAService#start：broker启动阶段，在DefaultMessageStore#start中，会启动HAService。

Master监听HA端口

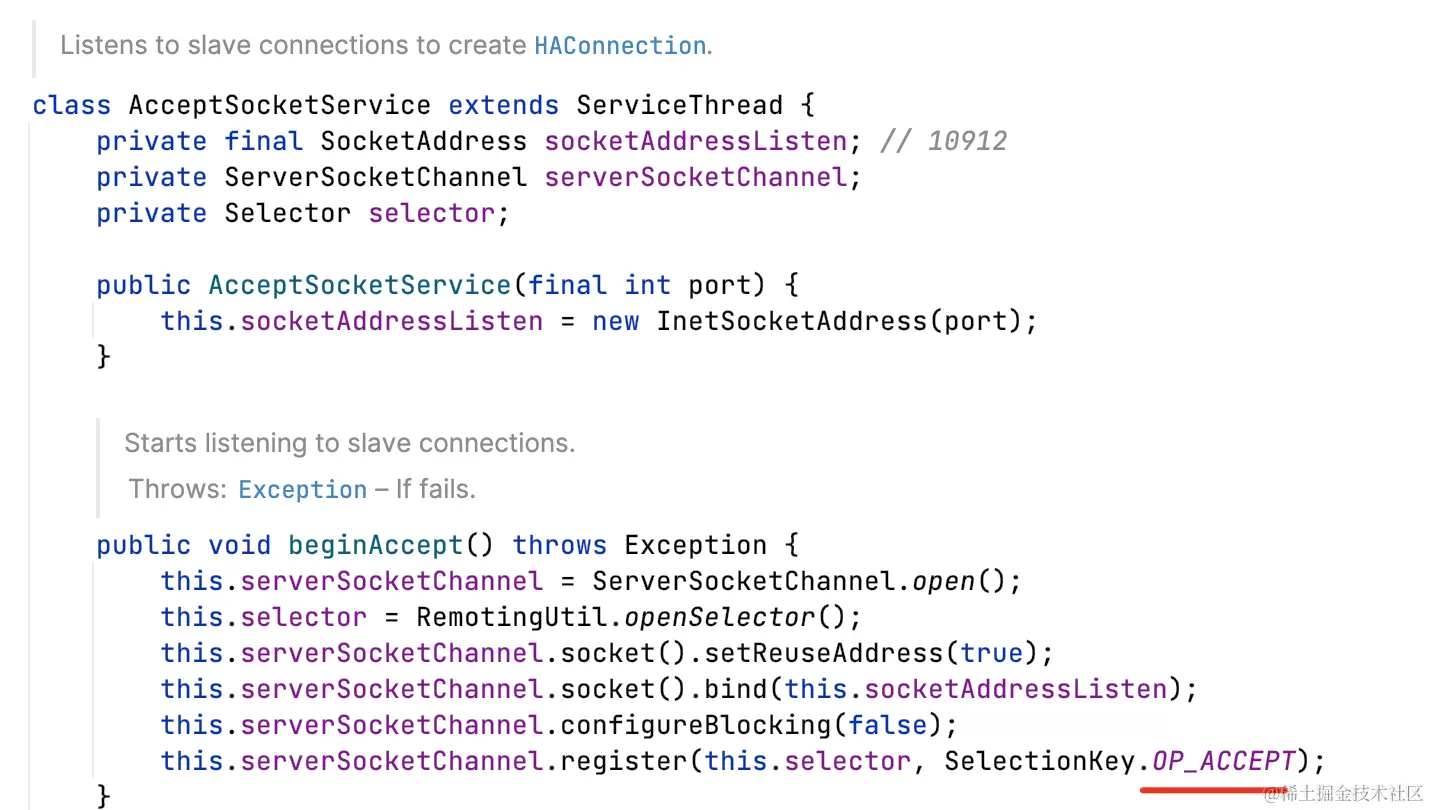

AcceptSocketService#beginAccept：AcceptSocketService打开HA端口10912。

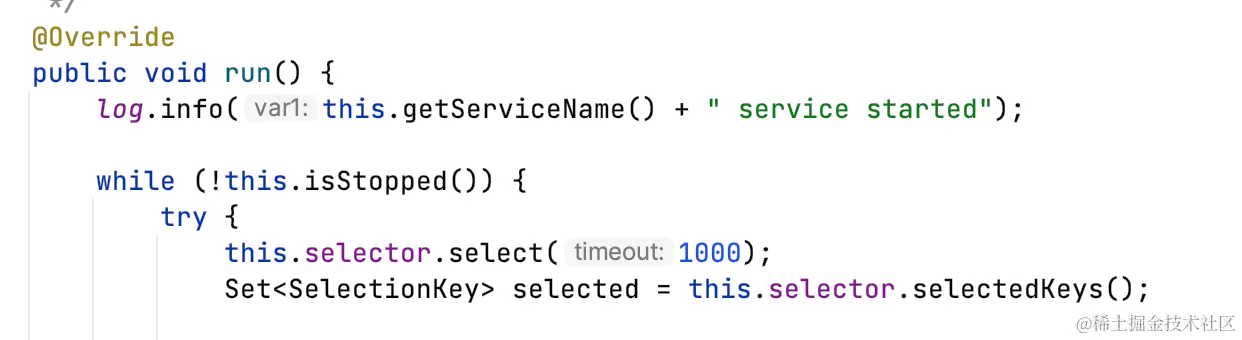

AcceptSocketService#run：master等待slave与自己建立连接。

Slave连接Master

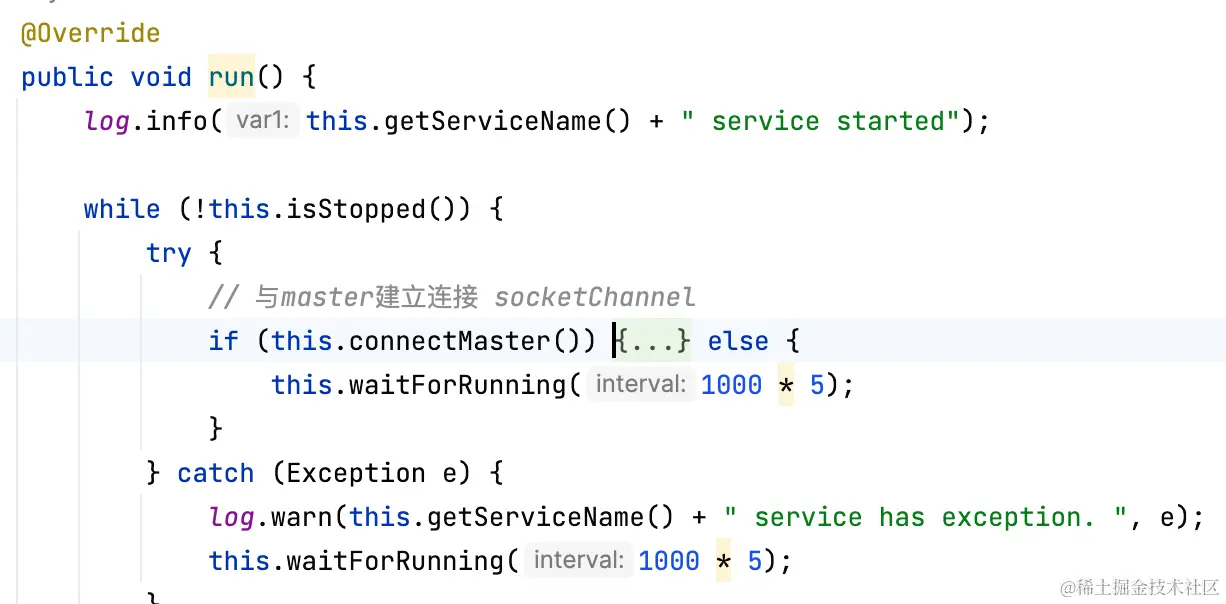

HAService.HAClient#run：

通过nameserver返回的心跳响应，slave能够发现master的ha地址，尝试与master建立连接。

如果连接失败，间隔5s重试。

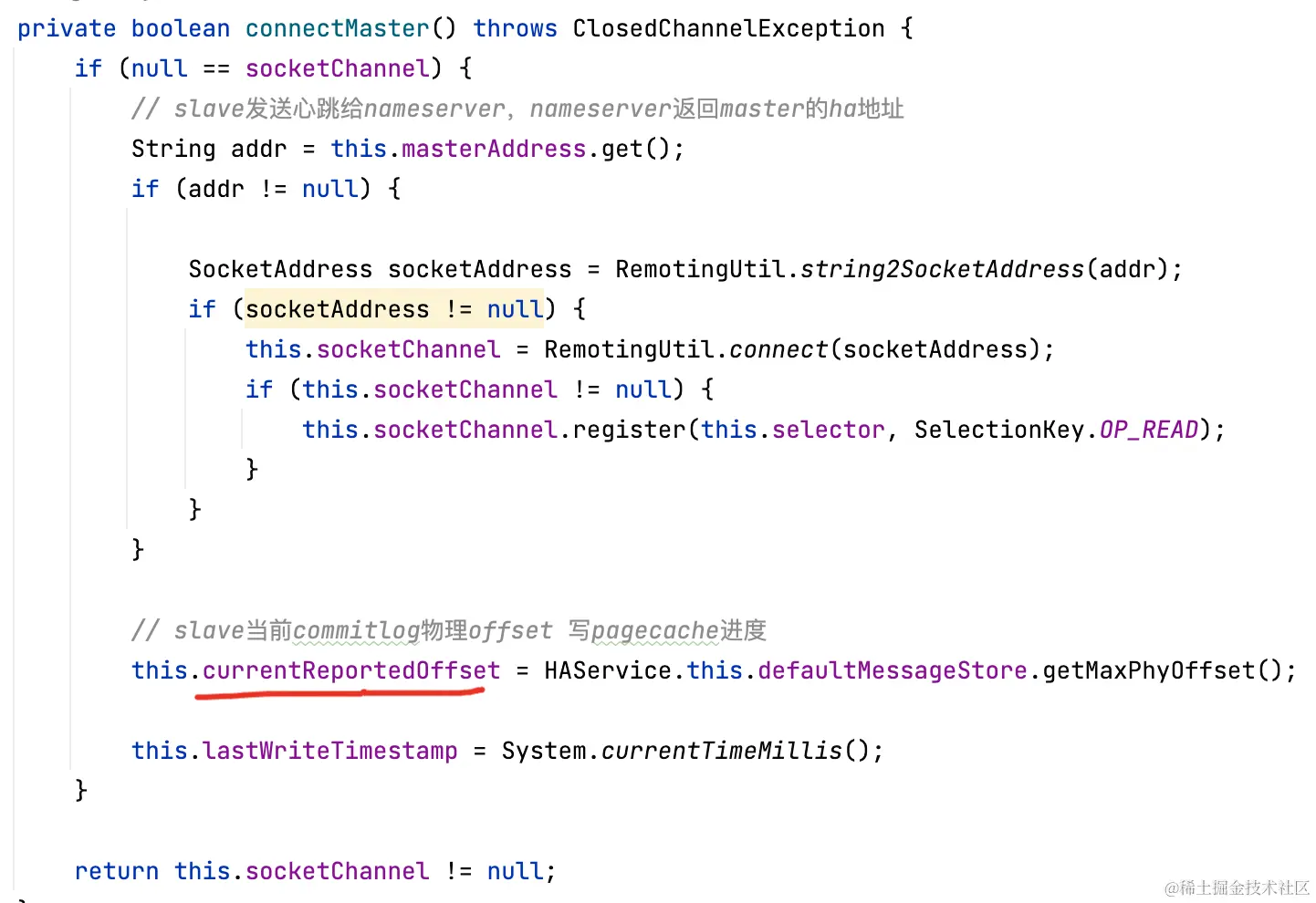

HAService.HAClient#connectMaster：

slave在与master建立连接后，确定commitlog最大物理offset作为初始同步offset。

Master接受Slave连接

HAService.AcceptSocketService#run：

Master收到一个Slave连接后，封装为HAConnection并启动，继续等待下一个Slave连接。

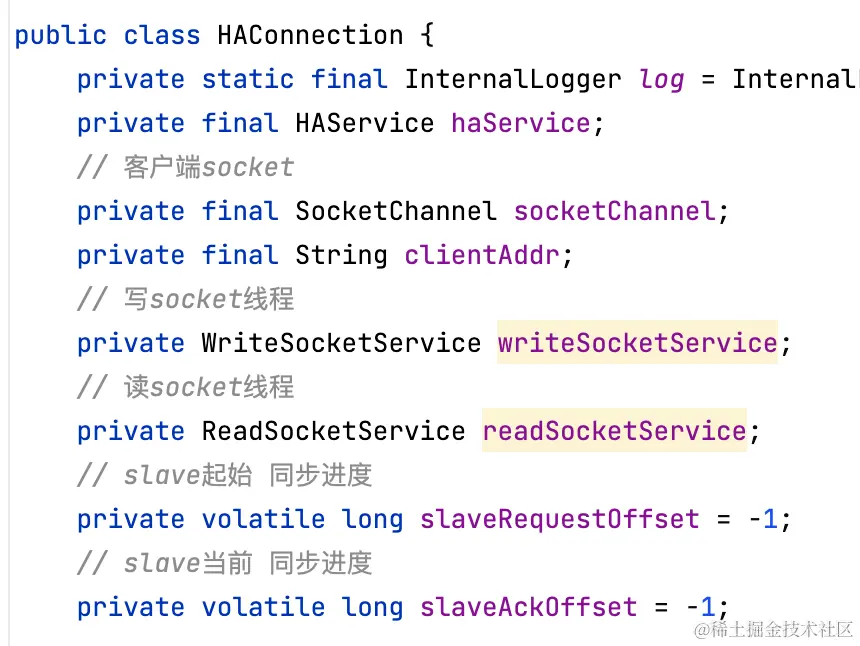

HAConnection会为每个slave连接开启一个读socket线程ReadSocketService和一个写socket线程WriteSocketService。

Slave汇报同步进度

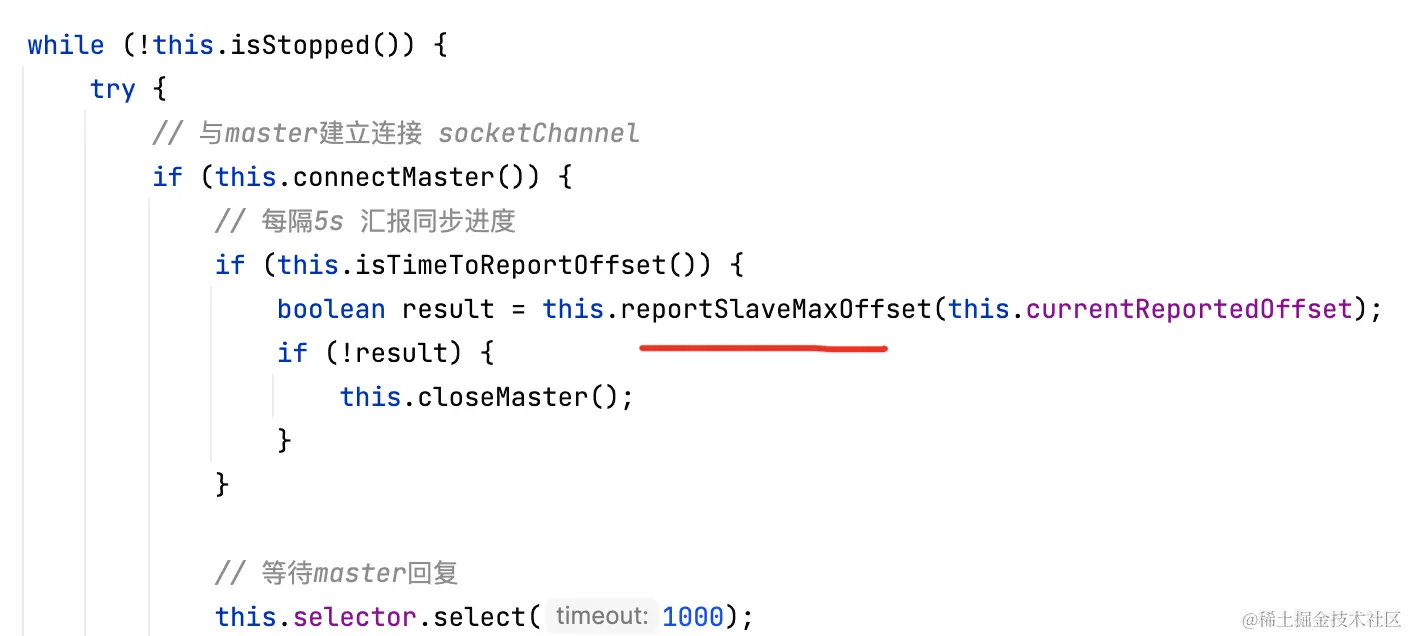

HAService.HAClient#run：

slave每隔5s（haSendHeartbeatInterval） 发送同步进度给master，作为ha心跳。

然后等待master回复。

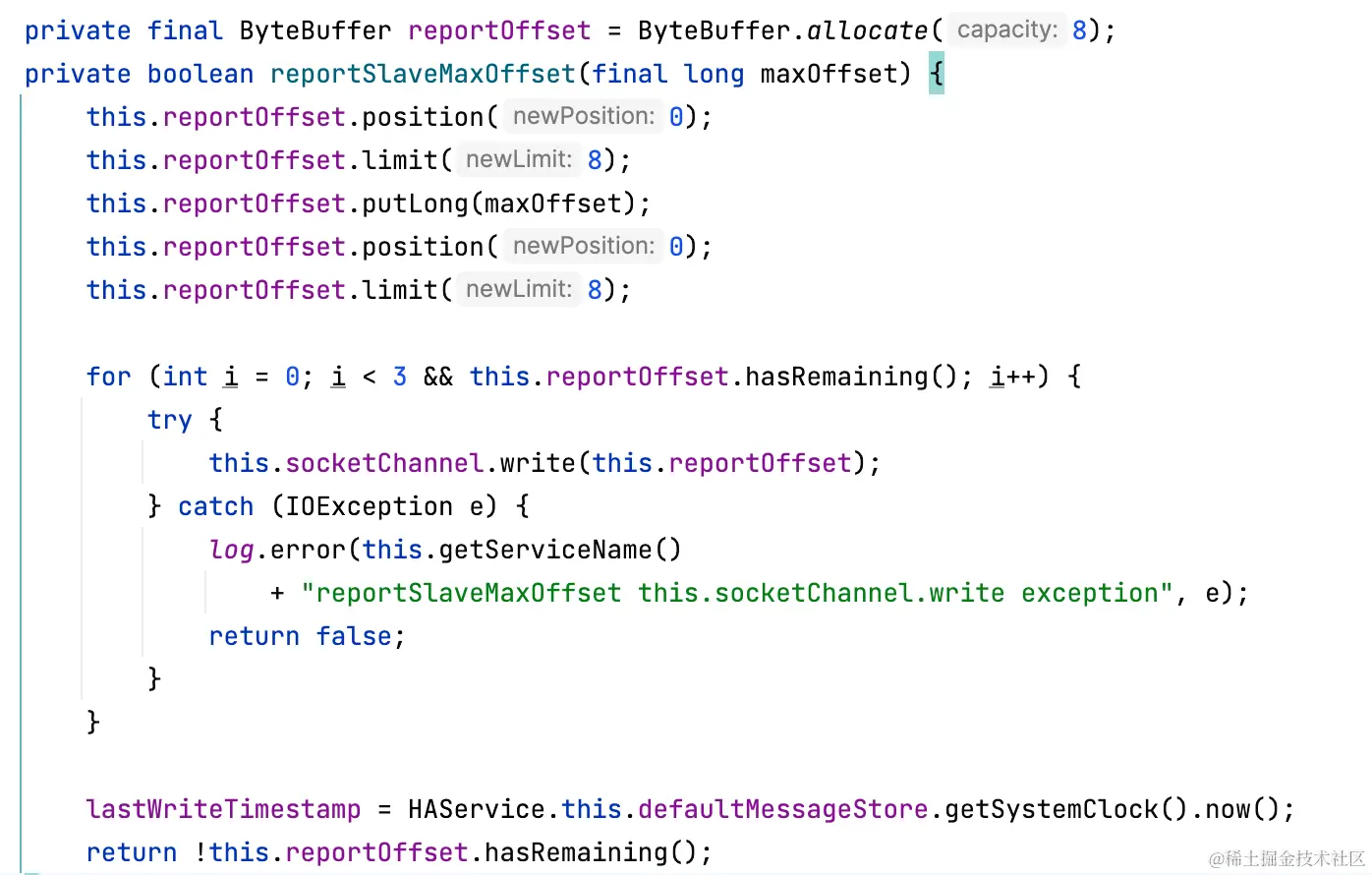

HAService.HAClient#reportSlaveMaxOffset：

slave只会发送8个字节的long给master，即当前slave同步进度（commitlog物理offset）。

Master接收Slave同步进度

HAConnection.ReadSocketService线程的主要作用是读取slave的同步进度。

如果超过20s未收到过slave进度，连接将被master关闭，slave侧可以重连。

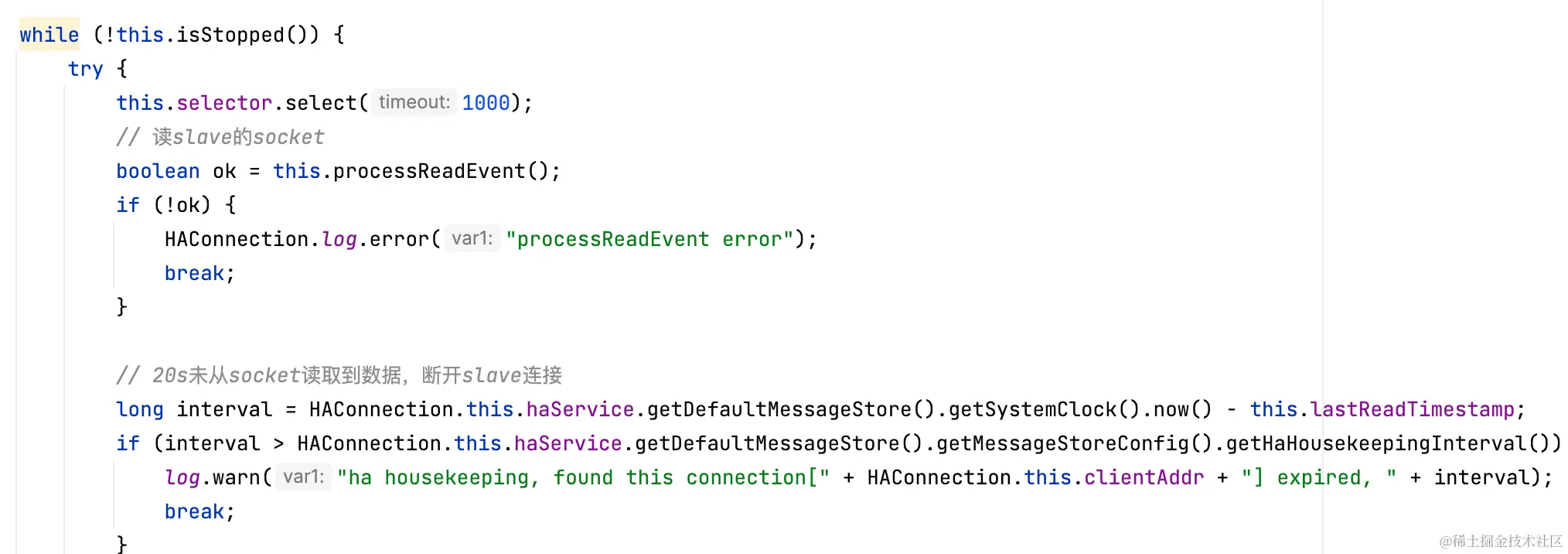

HAConnection.ReadSocketService#run：

HAConnection.ReadSocketService#processReadEvent：

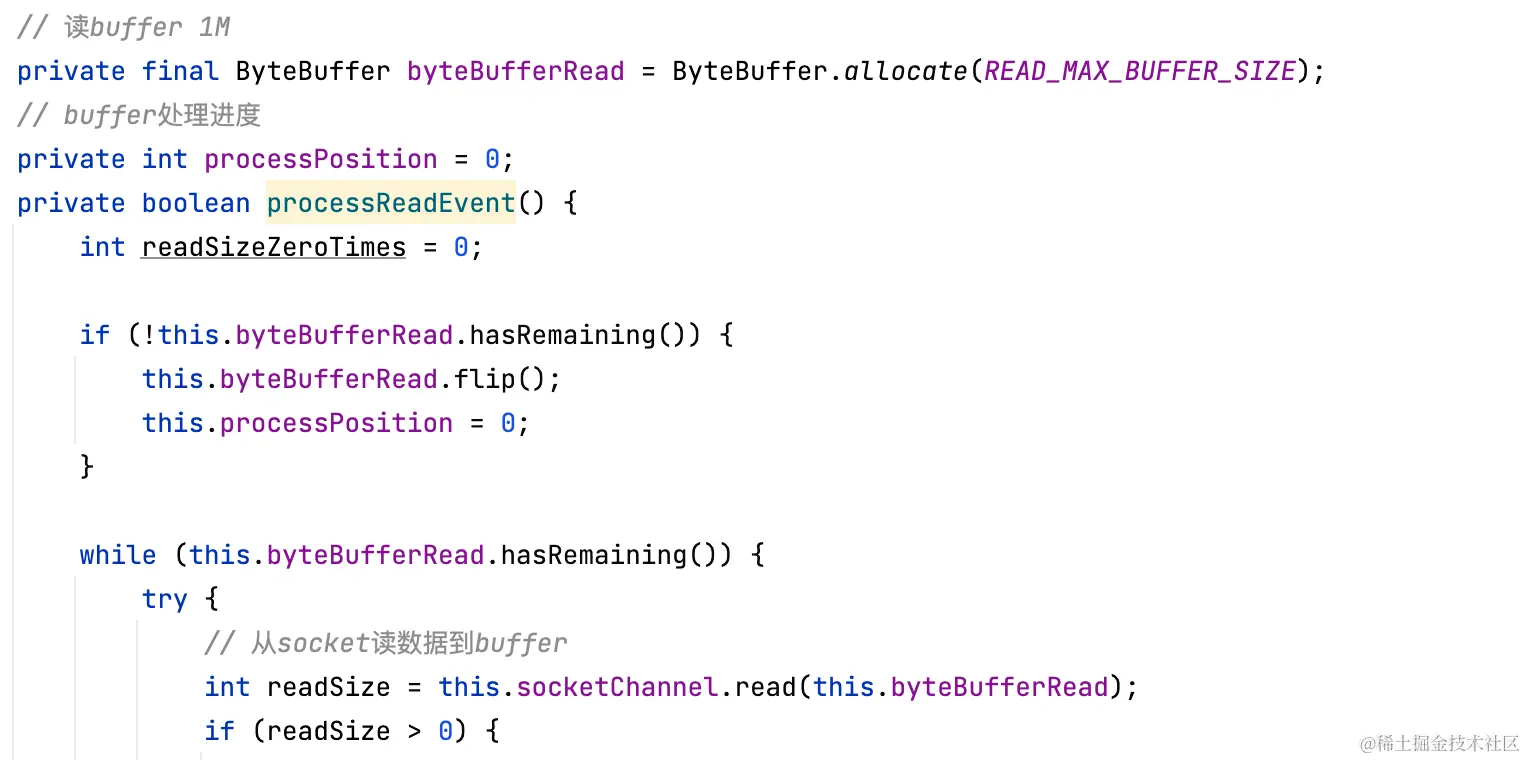

使用一个1M的buffer接收slave数据，如果满了从头复用。

HAConnection.ReadSocketService#processReadEvent：

master持续从socket中读取发来的slave同步进度，更新到内存中。

其中slaveAckOffset每次都会更新，而slaveRequestOffset只有首次连接更新一次。

对于SYNC_MASTER角色，还会唤醒PutMessage线程。（后面再看SYNC_MASTER）

Master同步commitlog

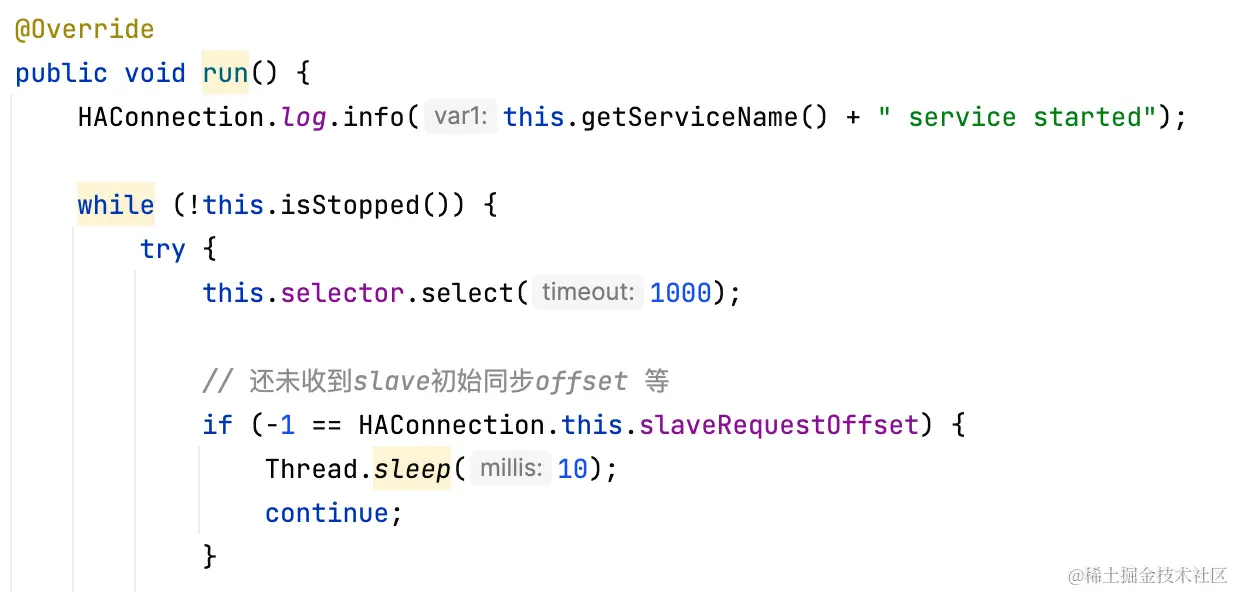

HAConnection.WriteSocketService#run：

在没有收到slave的初始同步offset前，WriteSocketService线程会一直等。

当收到slave的初始offset后，master会持续向slave传输commitlog。

收到slave的初始同步offset（slaveRequestOffset）后，master决策从哪个offset开始同步。

如果slave请求offset是0，代表slave没有任何commitlog文件，master将从最后一个commitlog文件的初始位置开始同步；

如果slave请求的offset非0，从slave请求offset开始同步。

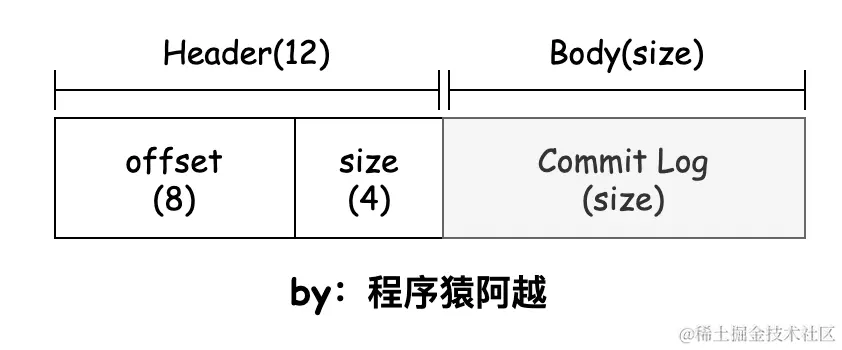

master同步给slave的数据包如下：

头部12字节，8个字节表示这段commitlog的起始offset，4个字节表示这段commitlog的大小。

体size字节，一段commitlog。

master在写空闲时（lastWriteOver=true），每5s发送ha心跳给slave，ha心跳只包含协议头12字节。

在数据包没有写完前，会持续执行transferData方法，向socket写数据。

如果一个数据包写完，从commitlog查询offset后的buffer。

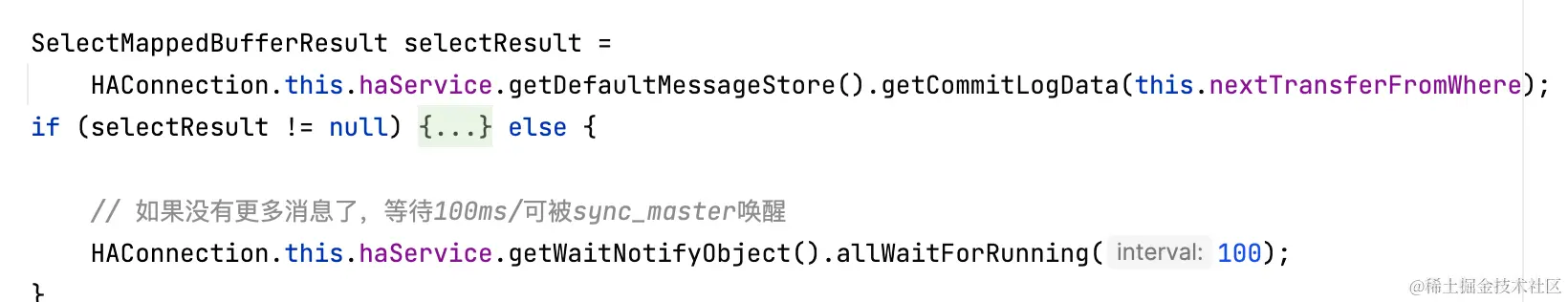

如果不存在新的commitlog，等100ms后再次循环，也可被SYNC_MASTER唤醒。

如果存在新的commitlog，则写一个数据包，并更新下次同步位置nextTransferFromWhere。

注意，每次同步的commitlog大小不超过32kb，可通过haTransferBatchSize设置。

HAConnection.WriteSocketService#transferData：写数据包，先写头后写体。

Slave接收commitlog

HAService.HAClient#run：接收commitlog。

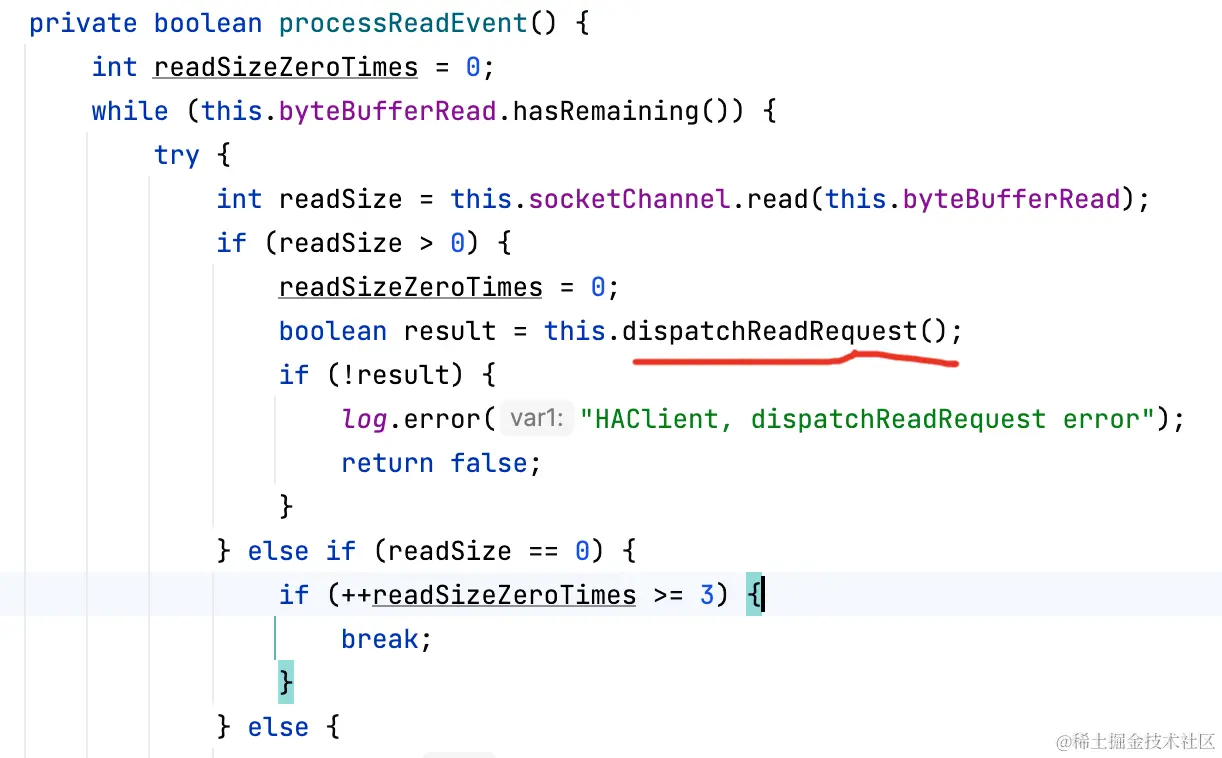

HAService.HAClient#processReadEvent：从socket中读取master数据包。

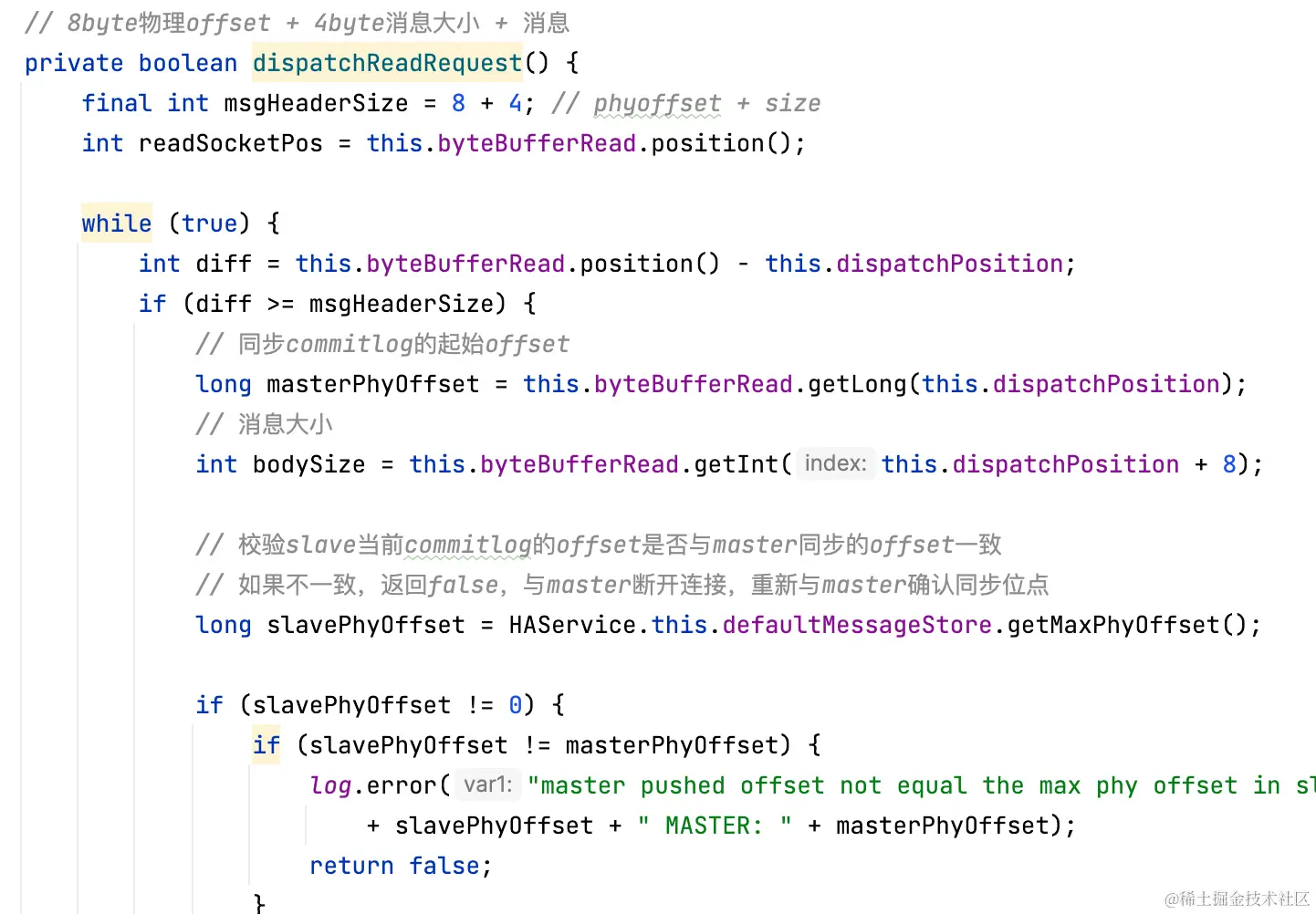

HAService.HAClient#dispatchReadRequest：

slave先判断master数据包中的offset是否与自己的最大offset一致。

如果不一致，返回false，与master断开连接，重新建立连接后，重新确定同步开始位置。

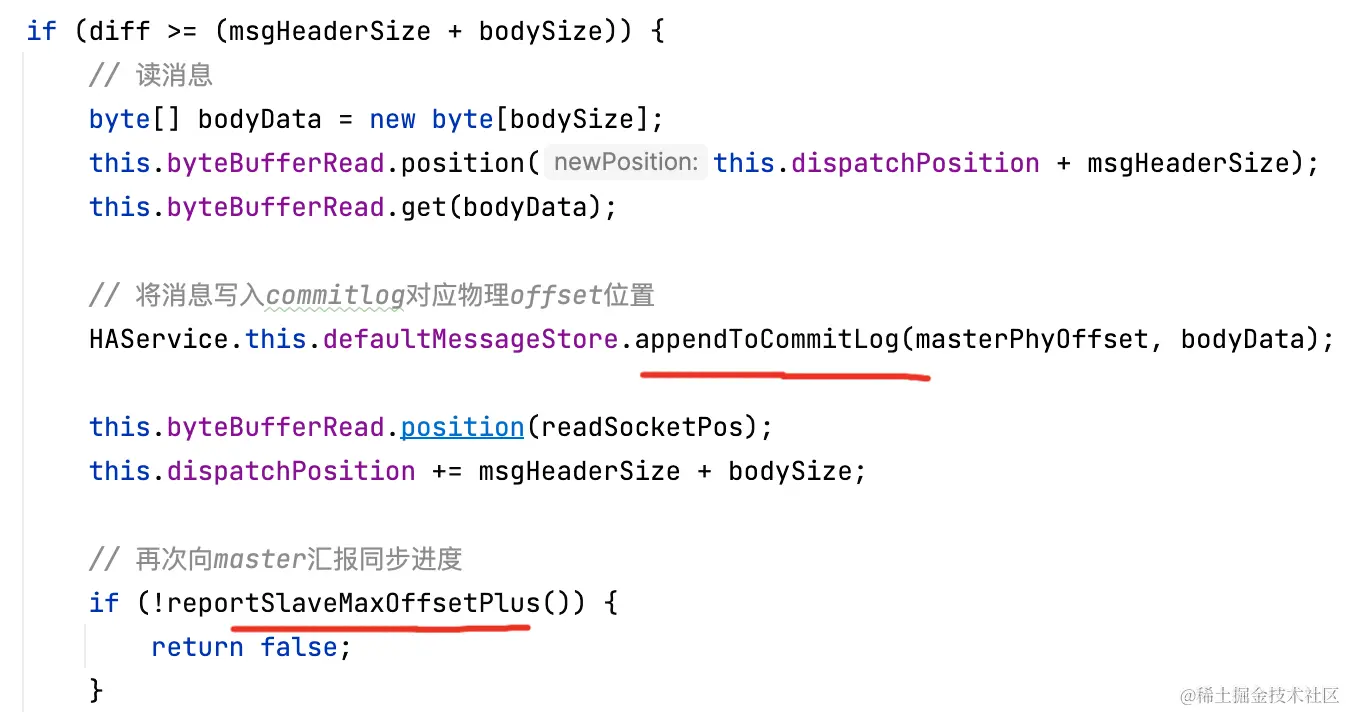

HAService.HAClient#dispatchReadRequest：

双边offset对齐的情况下，slave将数据写入自己的commitlog（内存pagecache），并向master再次汇报同步进度。

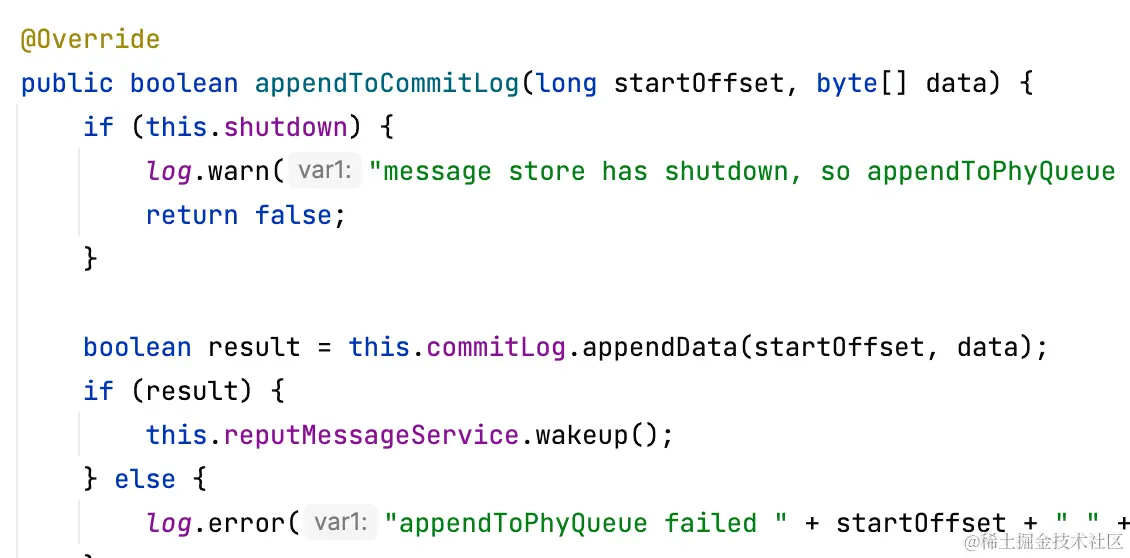

DefaultMessageStore#appendToCommitLog：

slave写入commitlog，并唤醒reput线程，生成consumequeue和index。

5、SYNC_MASTER

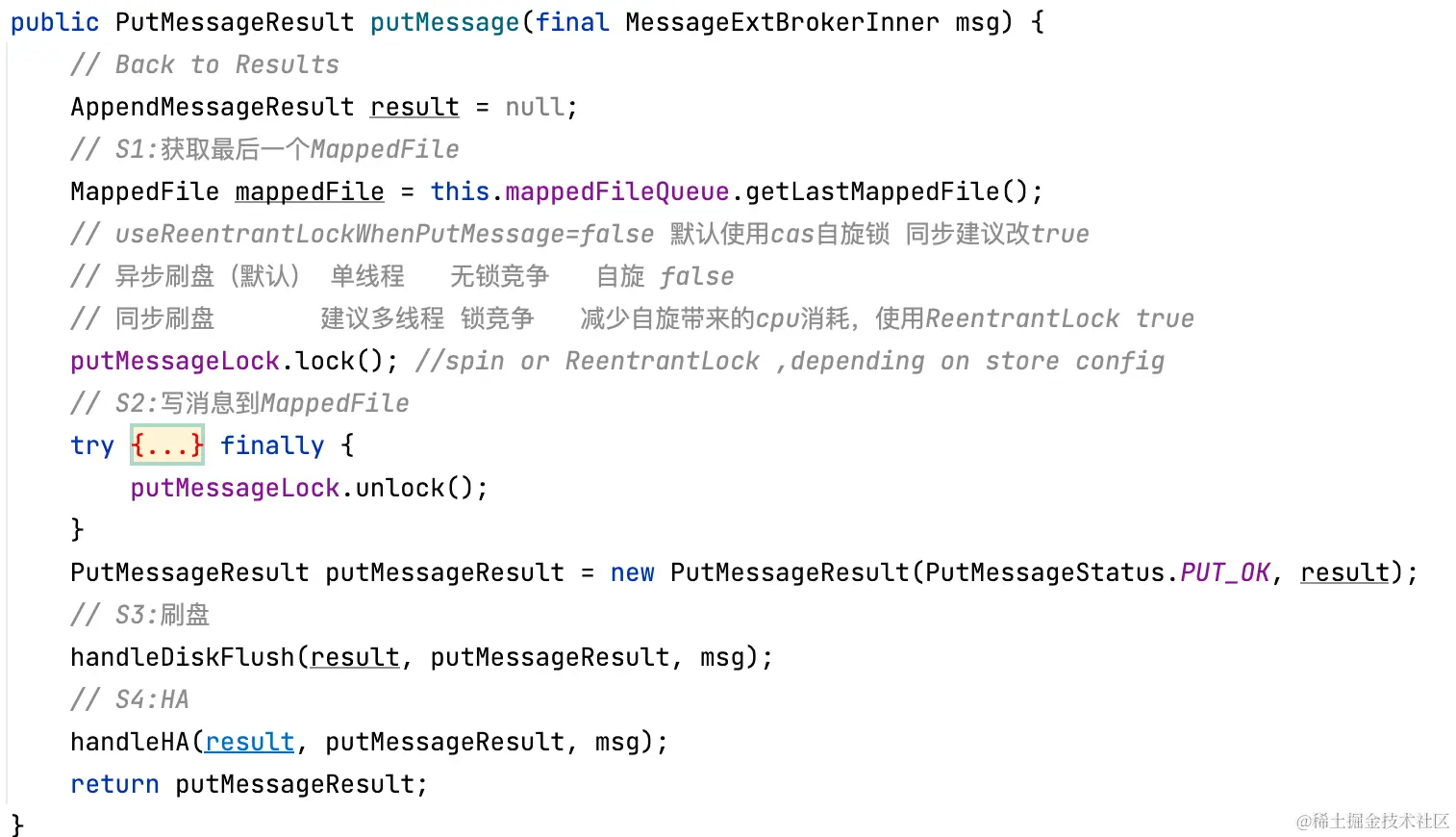

CommitLog#putMessage：

当master写commitlog成功后，如果master角色是SYNC_MASTER（默认ASYNC_MASTER），需要等待slave同步完成，才能响应客户端。

主流程

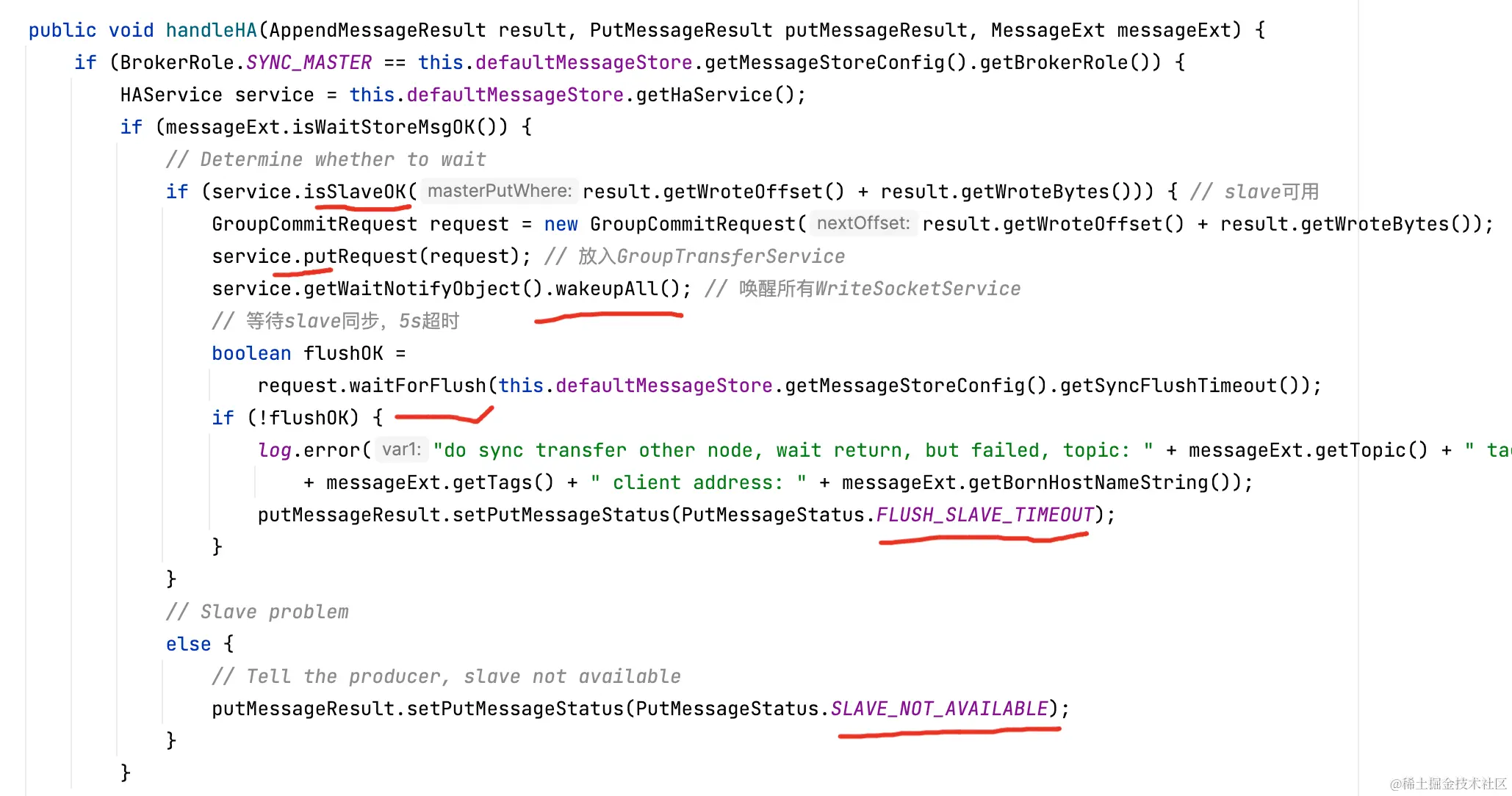

CommitLog#handleHA：

1）HAService#isSlaveOk：判断slave是否可用，如果slave不可用，返回SLAVE_NOT_AVAILABLE；

2）HAService#putRequest：将本次写入的offset放入HAService的GroupTransferService中；

3）HAService#getWaitNotifyObject#wakeupAll：唤醒所有slave的WriteSocketService，如果slave之前commitlog已经同步完成，WriteSocketService会阻塞等待5s，所以需要唤醒一下；

4）GroupCommitRequest#waitForFlush：等待slave同步成功，超时时间5s，如果超时返回FLUSH_SLAVE_TIMEOUT；

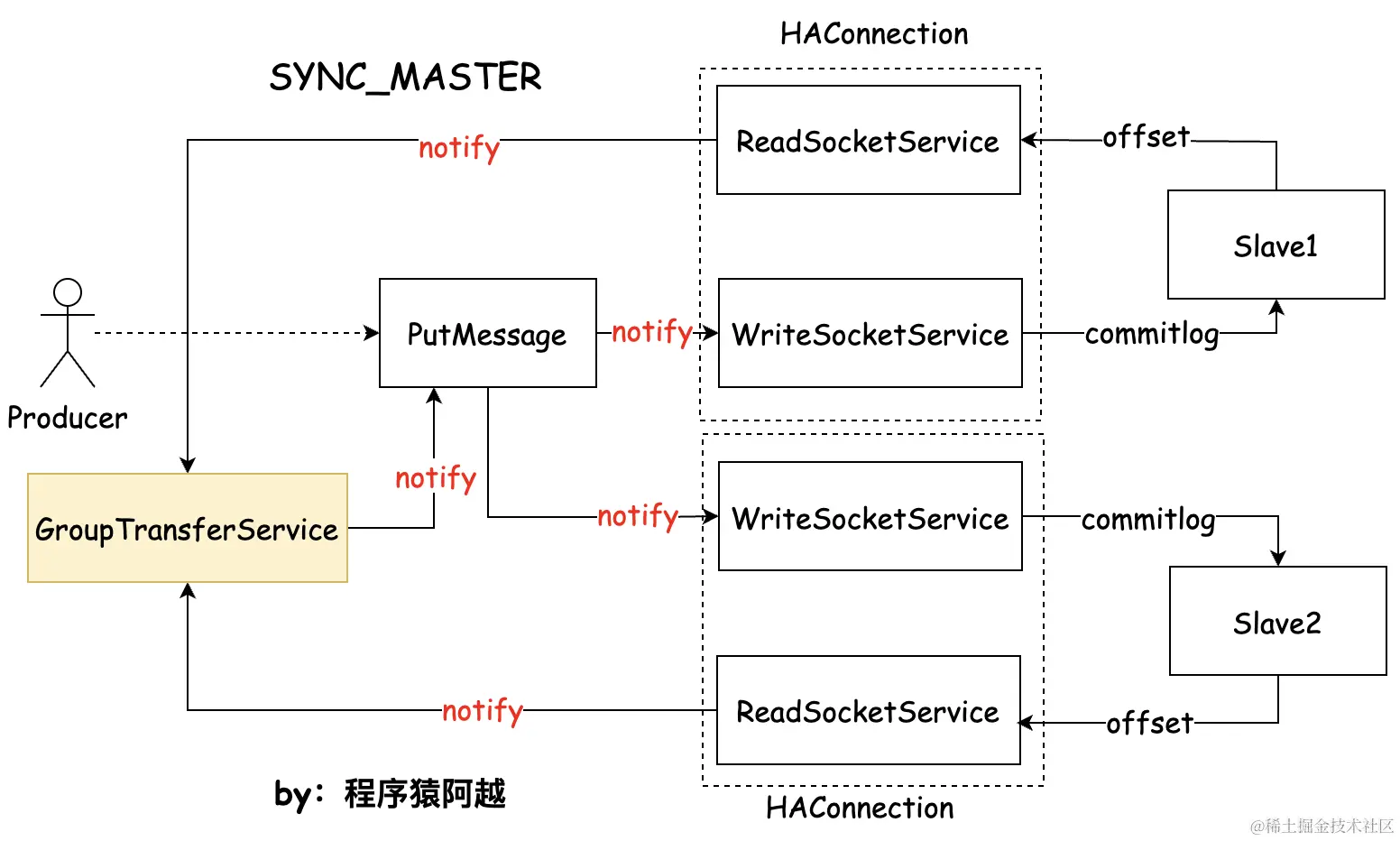

SYNC_MASTER写消息HA的整体流程如下，需要GroupTransferService控制唤醒PutMessage线程。

SYNC_MASTER需要PutMessage线程等待slave同步，本质上还是由Read/WriteSocketService持续同步commitlog。

ASYNC_MASTER不需要图中notify流程，只需要让每个HAConnection持续同步commitlog即可。

slave可用

当master写commitlog成功，而slave不可用时，返回SLAVE_NOT_AVAILABLE，不会等待slave同步。

对于producer客户端来说，属于一种特殊的成功。

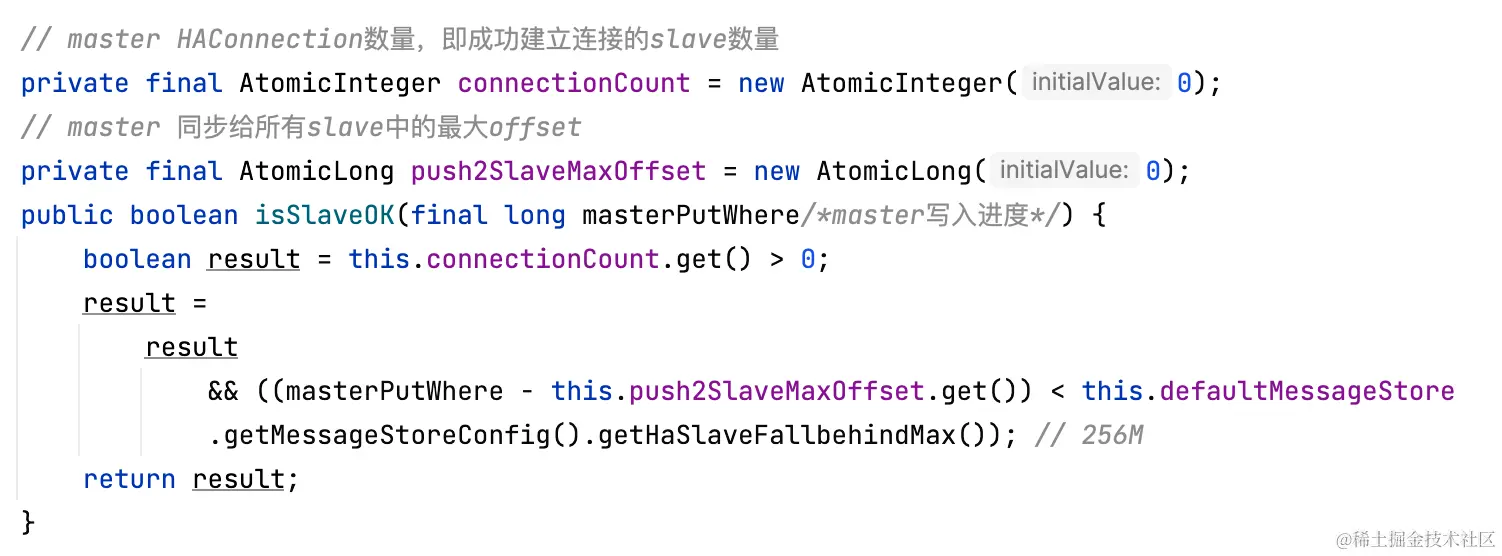

HAService#isSlaveOK：当满足下面两个条件的时候，认为slave可用：

1）至少存在一个slave与master建立连接；

2）所有slave中，最大同步进度不落后master超过256MB；

如果slave进程存在，只要与master建立连接后，就会持续同步commitlog。

一般情况下返回SLAVE_NOT_AVAILABLE是表明存在严重的主从延迟。

等待slave同步

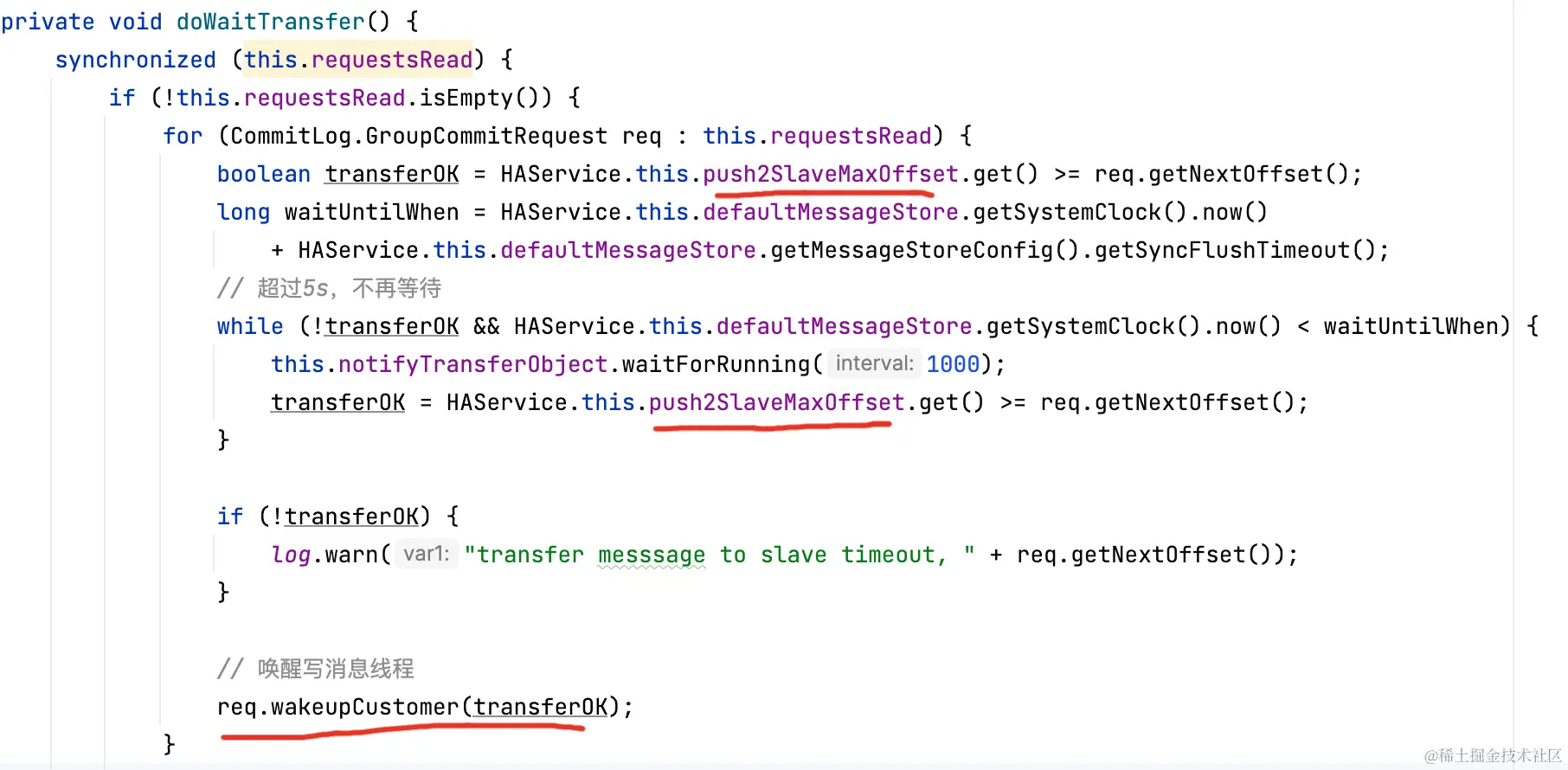

HAService.GroupTransferService#doWaitTransfer：

GroupTransferService线程将写入消息的offset（GroupCommitRequest）与slave最大同步进度对比。

当slave最大同步进度大于等于写入消息offset，或5s超时，唤醒对应putMessage线程。

三、DLedgerBroker

案例

参考官方提供的案例。

节点n0：

brokerClusterName=RaftCluster
brokerName=RaftNode00
listenPort=30911
namesrvAddr=127.0.0.1:9876
storePathRootDir=/tmp/rmqstore/node00
storePathCommitLog=/tmp/rmqstore/node00/commitlog
enableDLegerCommitLog=true
dLegerGroup=RaftNode00
dLegerPeers=n0-127.0.0.1:40911;n1-127.0.0.1:40912;n2-127.0.0.1:40913
dLegerSelfId=n0
sendMessageThreadPoolNums=16

节点n1：

brokerClusterName=RaftCluster
brokerName=RaftNode00
listenPort=30921
namesrvAddr=127.0.0.1:9876
storePathRootDir=/tmp/rmqstore/node01
storePathCommitLog=/tmp/rmqstore/node01/commitlog
enableDLegerCommitLog=true
dLegerGroup=RaftNode00
dLegerPeers=n0-127.0.0.1:40911;n1-127.0.0.1:40912;n2-127.0.0.1:40913
dLegerSelfId=n1
sendMessageThreadPoolNums=16

节点n2省略，一个组内至少3副本。在1个副本下线的情况下，raft组还能正常工作。

DLedger相关配置项：

  1. dLegerGroup：一般和brokerName一致，代表一个raft组；
  2. dLegerPeers：组内成员-地址列表；
  3. dLegerSelfId：当前实例id；
  4. sendMessageThreadPoolNums：官方建议配置成cpu核数；
  5. enableDLegerCommitLog：开启DLedger；

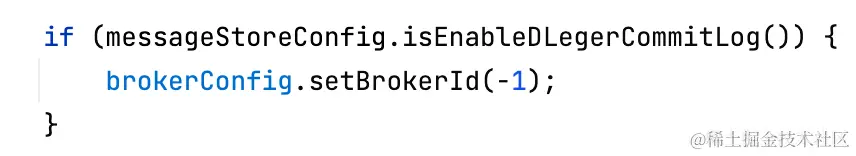

与MasterSlave相比，不需要配置brokerRole、brokerId。

相关组件

DLedgerCommitLog

DLedgerCommitLog是DLedger模式下的核心组件，重写了大部分CommitLog的实现。

DLedgerCommitLog成员变量包括：

  • DLedgerServer：负责raft选举和复制；
  • DLedgerMmapFileStore：数据存储；
  • MmapFileList：DLedgerMmapFileStore中data文件集合；

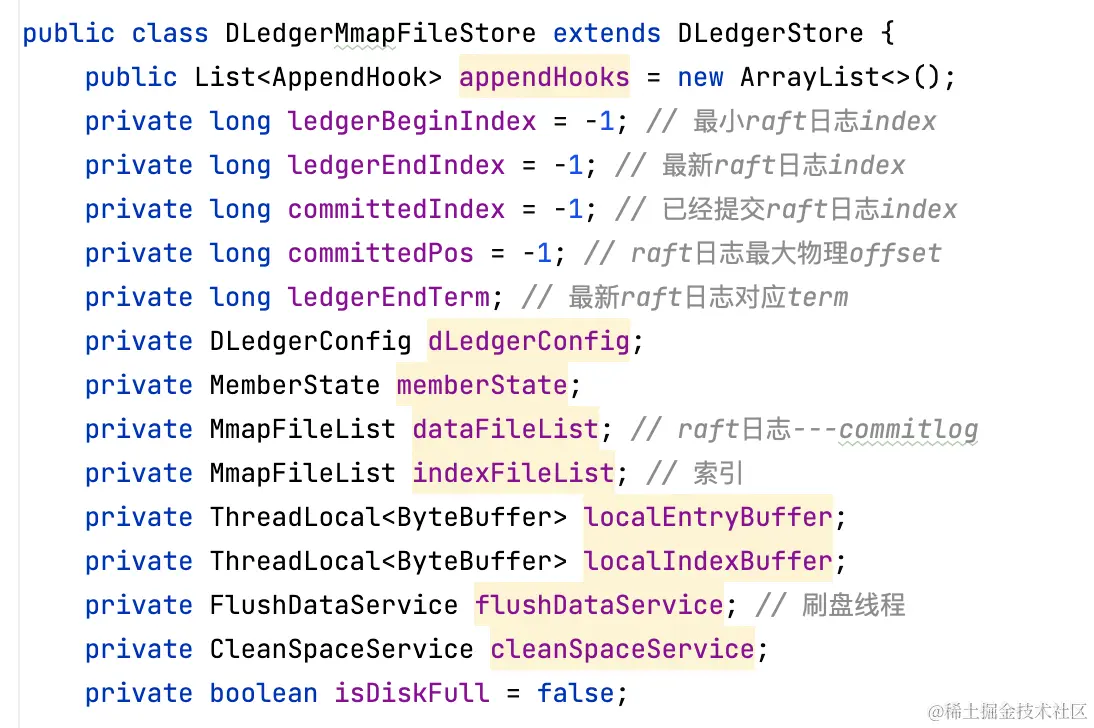

DLedgerMmapFileStore

基于mmap的DLedger存储实现。

最重要的是两个基于mmap实现的文件集合：

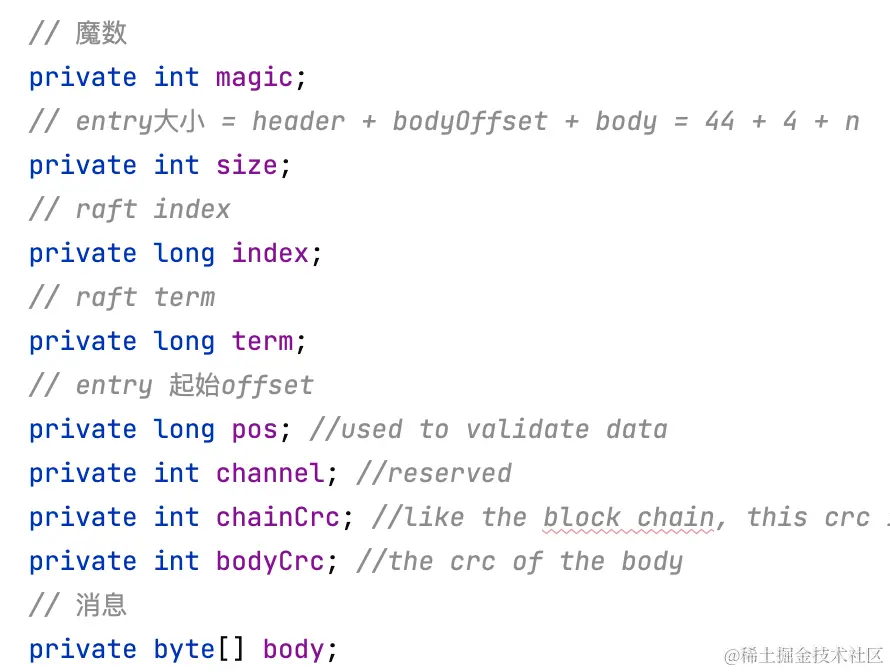

  1. dataFileList：raft日志，可理解为DLedger模式下的commitlog文件，也是1G一个。区别在于除了消息之外，还有raft数据，比如index、term等概念；

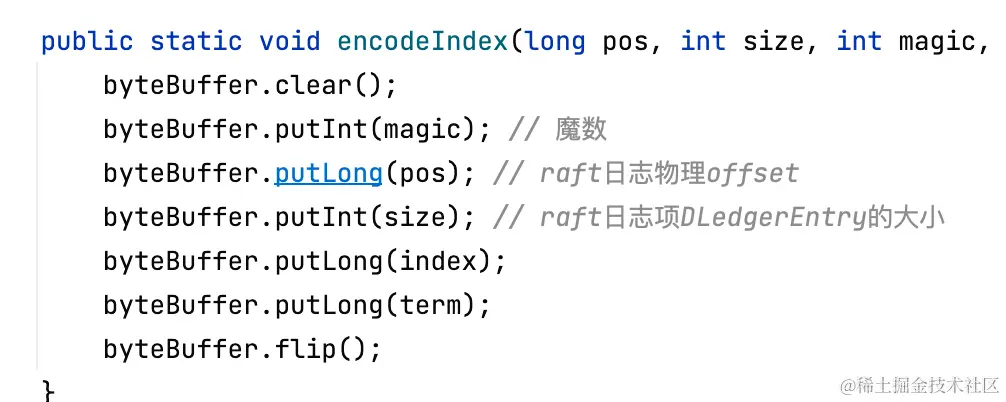

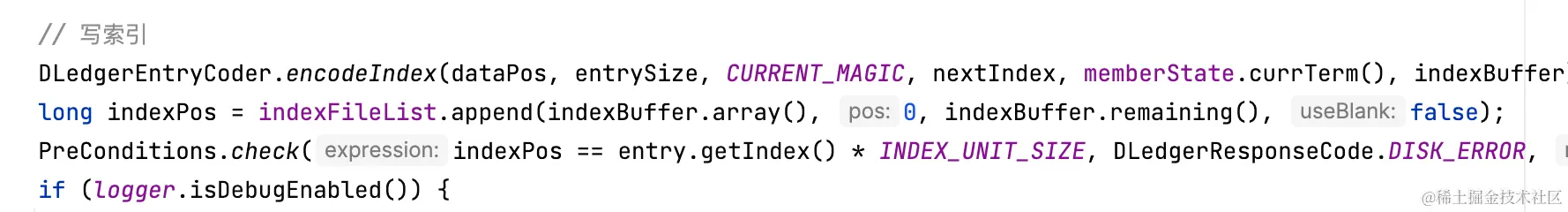

  2. indexFileList：索引，可以根据raft日志的index快速定位一条raft日志项（DLedgerEntry）；

其他关于raft日志的内存字段：

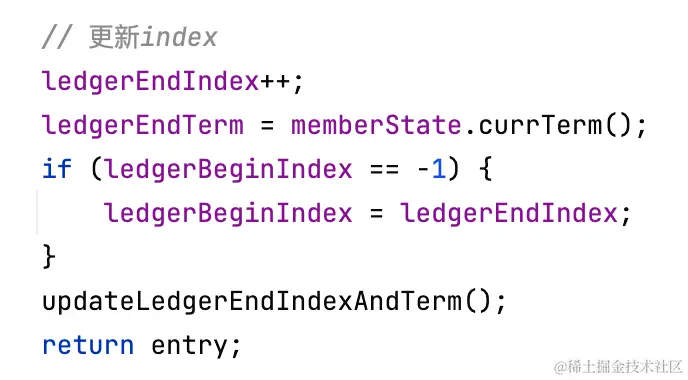

  1. ledgerBeginIndex/ledgerEndIndex：raft日志的最小和最大index；
  2. committedIndex：已经提交的raft日志index；
  3. committedPos：已经提交的raft日志的物理offset；
  4. ledgerEndTerm：最大raft日志项对应的任期term，与ledgerEndIndex同时更新；

其中committedIndex会被记录在一个checkpoint文件中，在数据恢复阶段加载到内存。

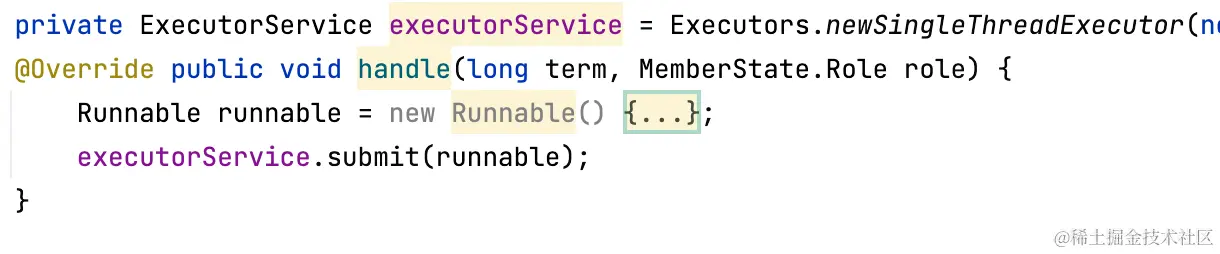

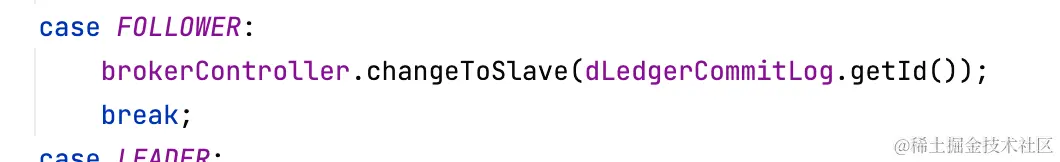

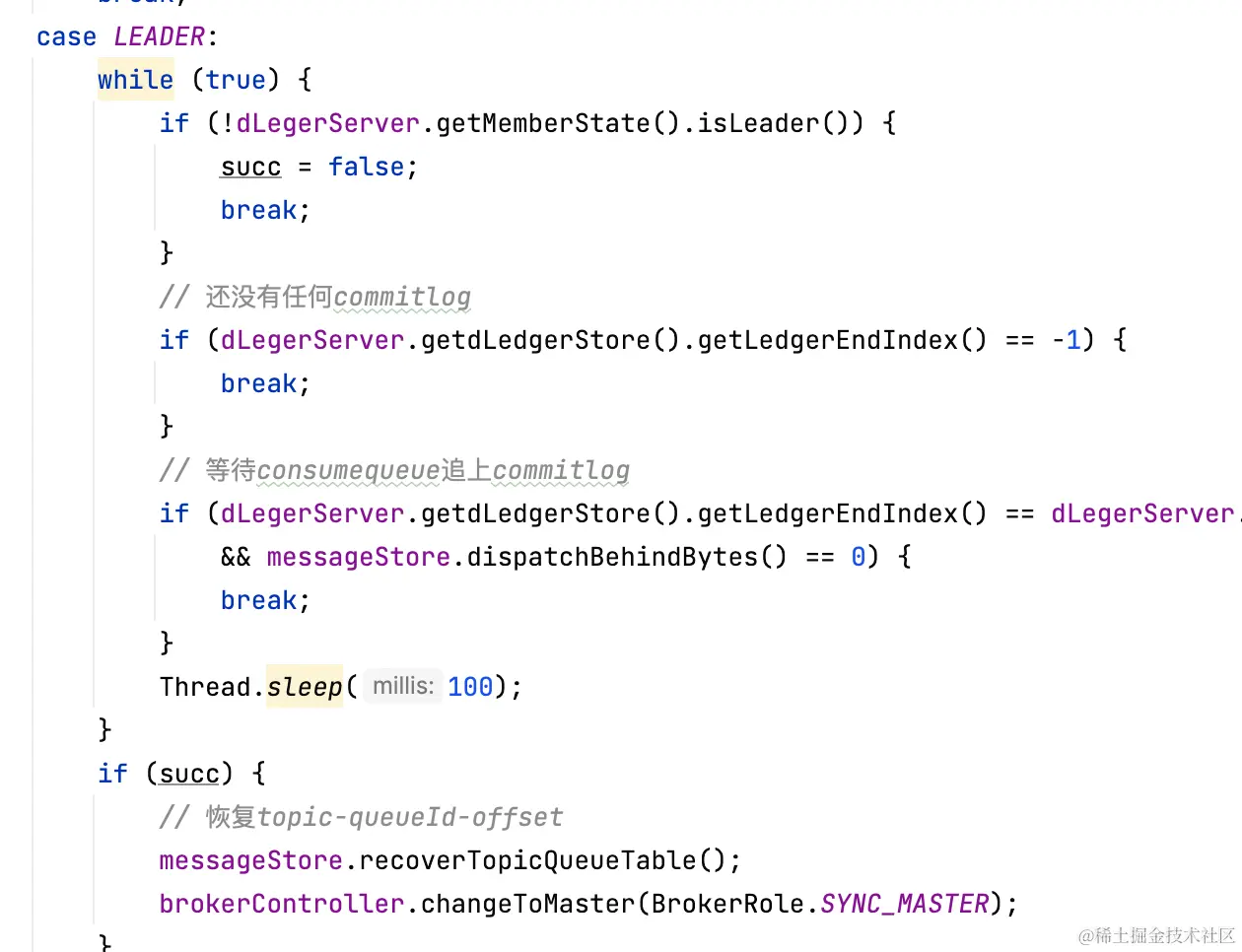

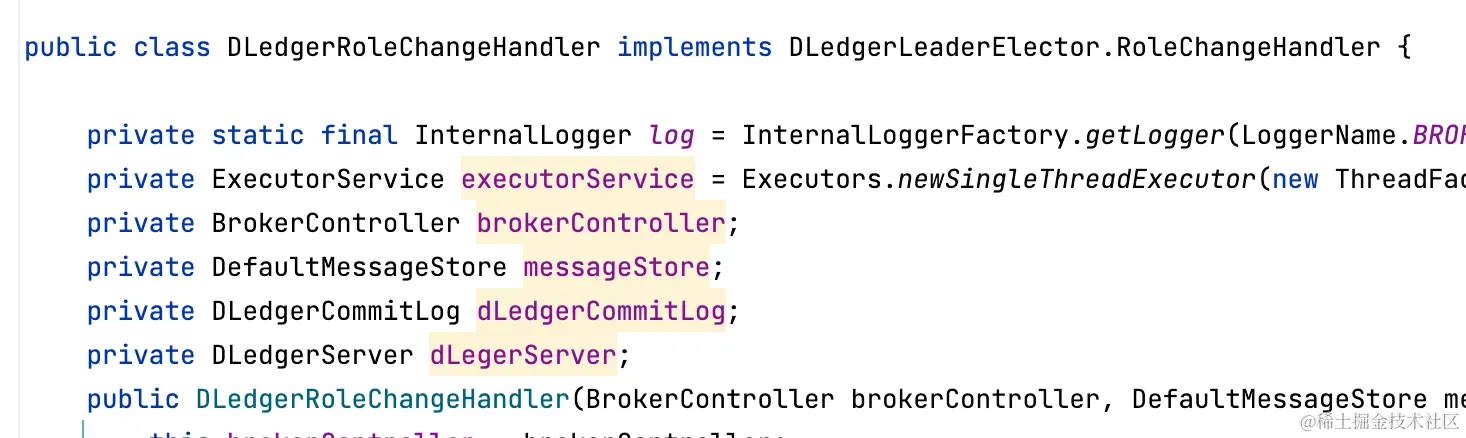

DLedgerRoleChangeHandler

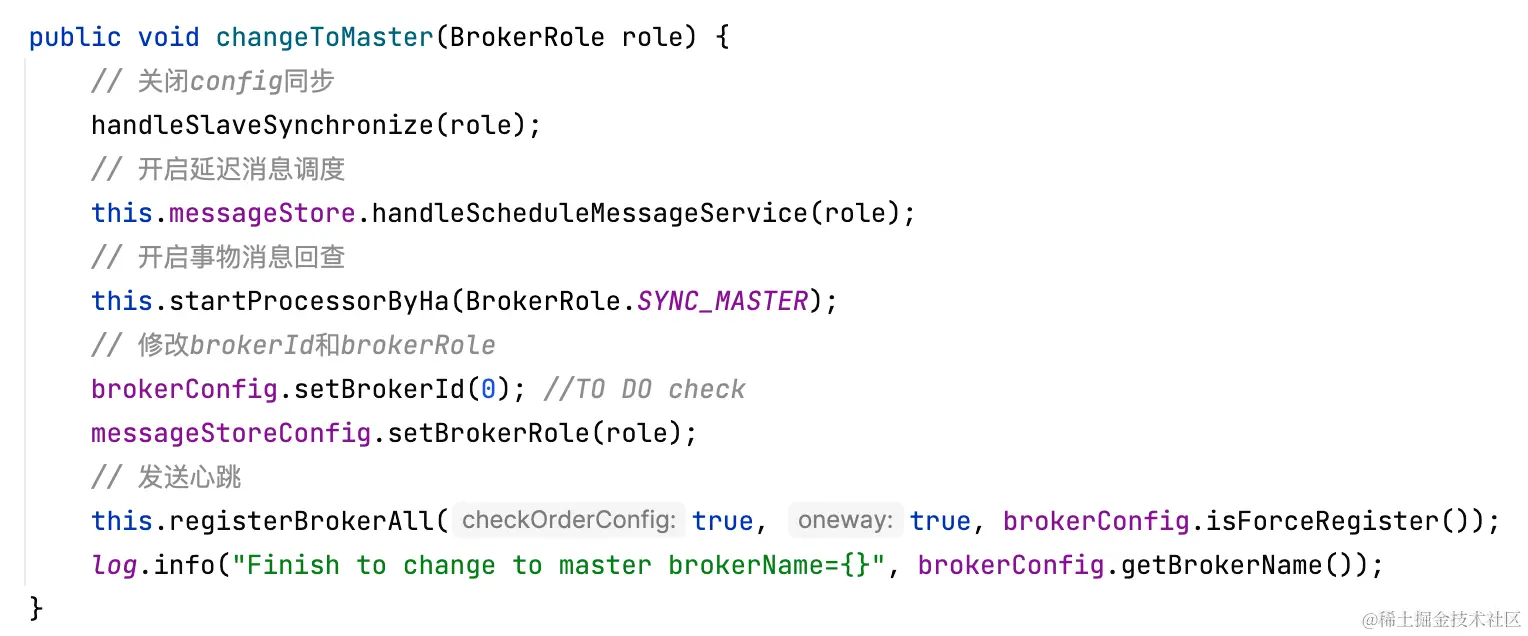

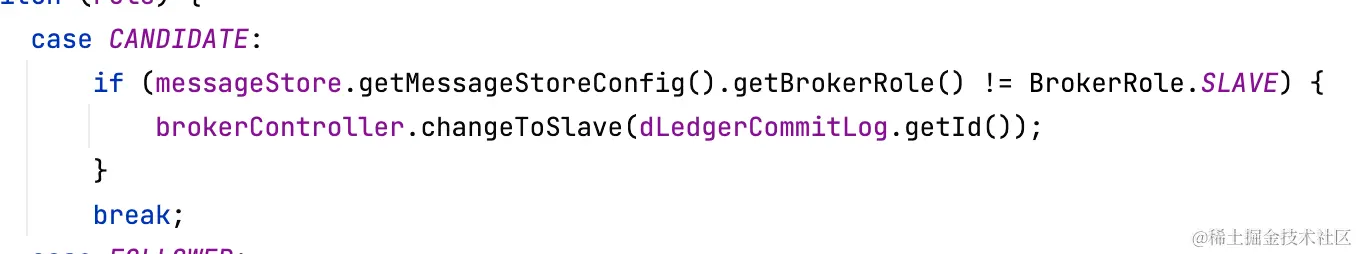

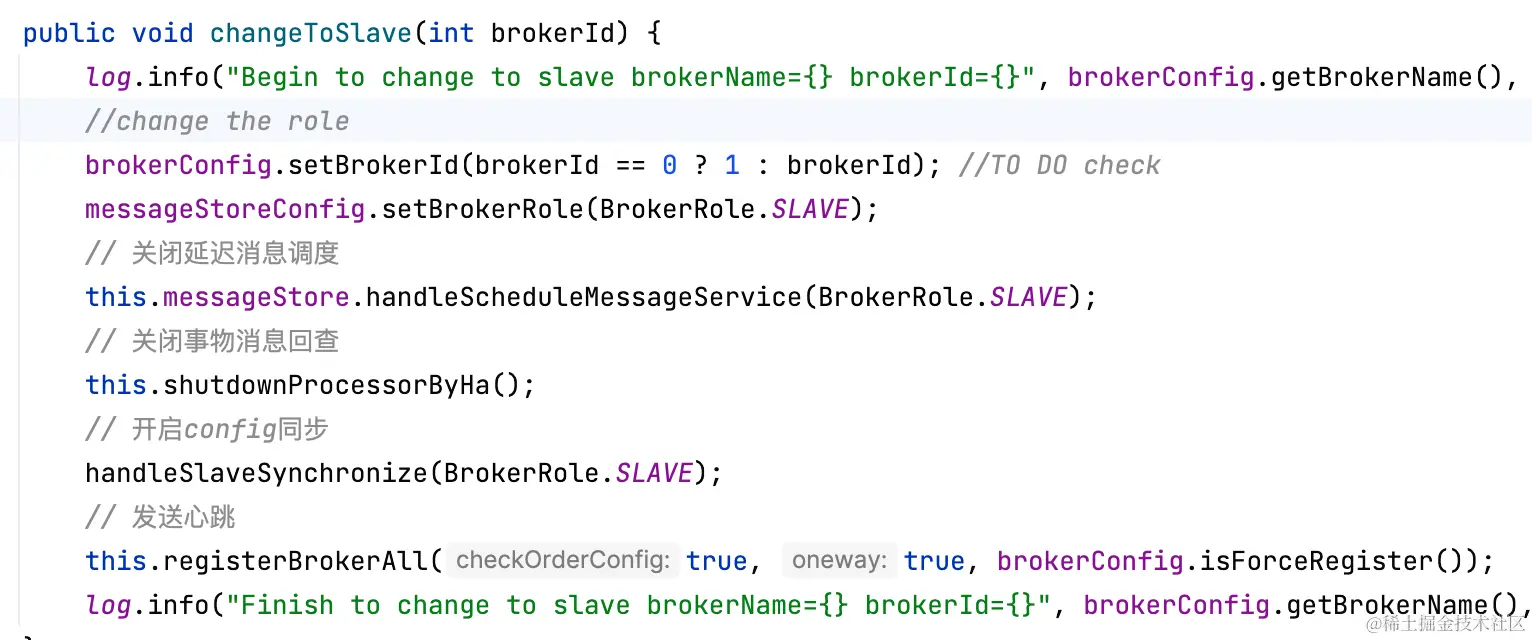

DLedgerRoleChangeHandler会根据raft选举结果，调用BrokerController切换当前broker实例角色。

1、CommitLog恢复

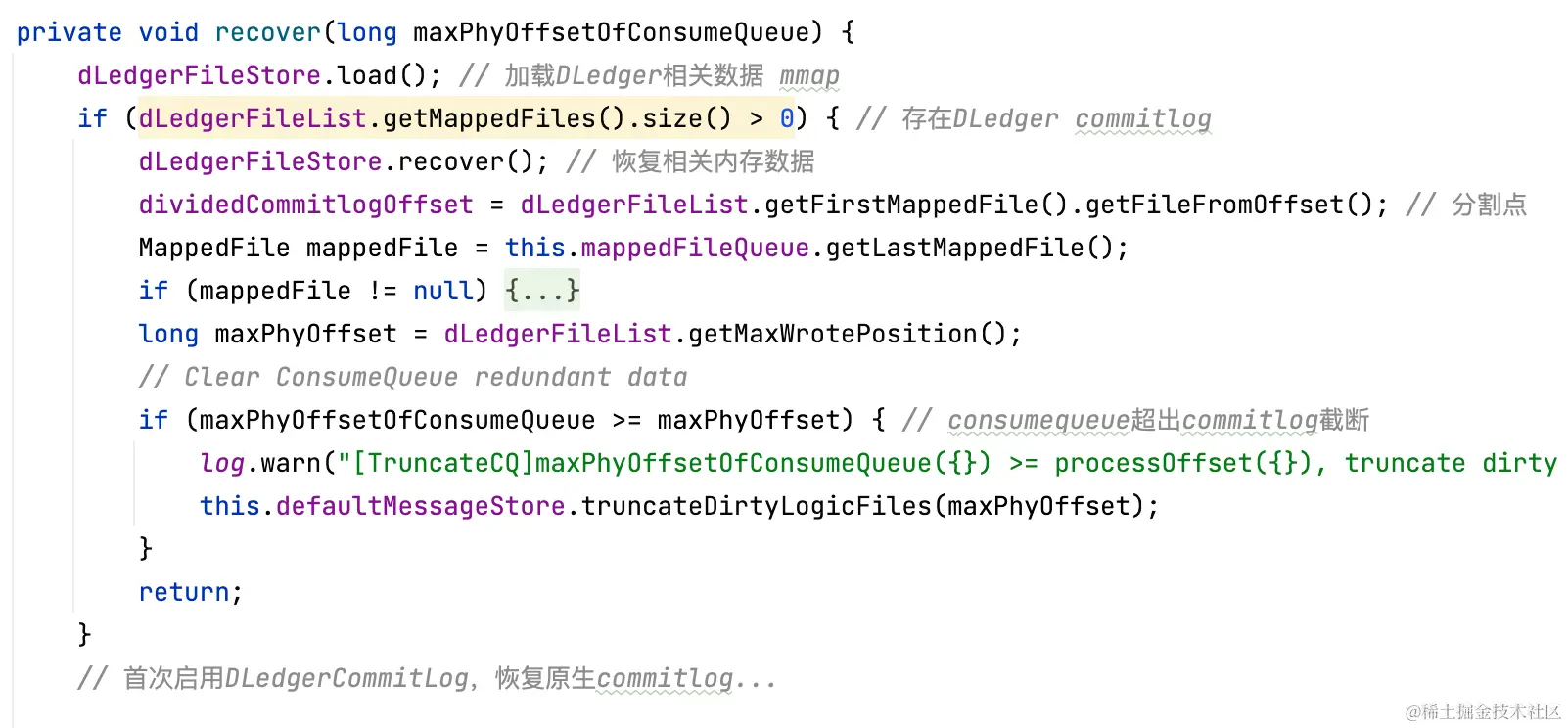

DLedgerCommitLog#recover：

broker初始化阶段，DLedgerCommitLog按照最大consumequeue恢复内存数据。

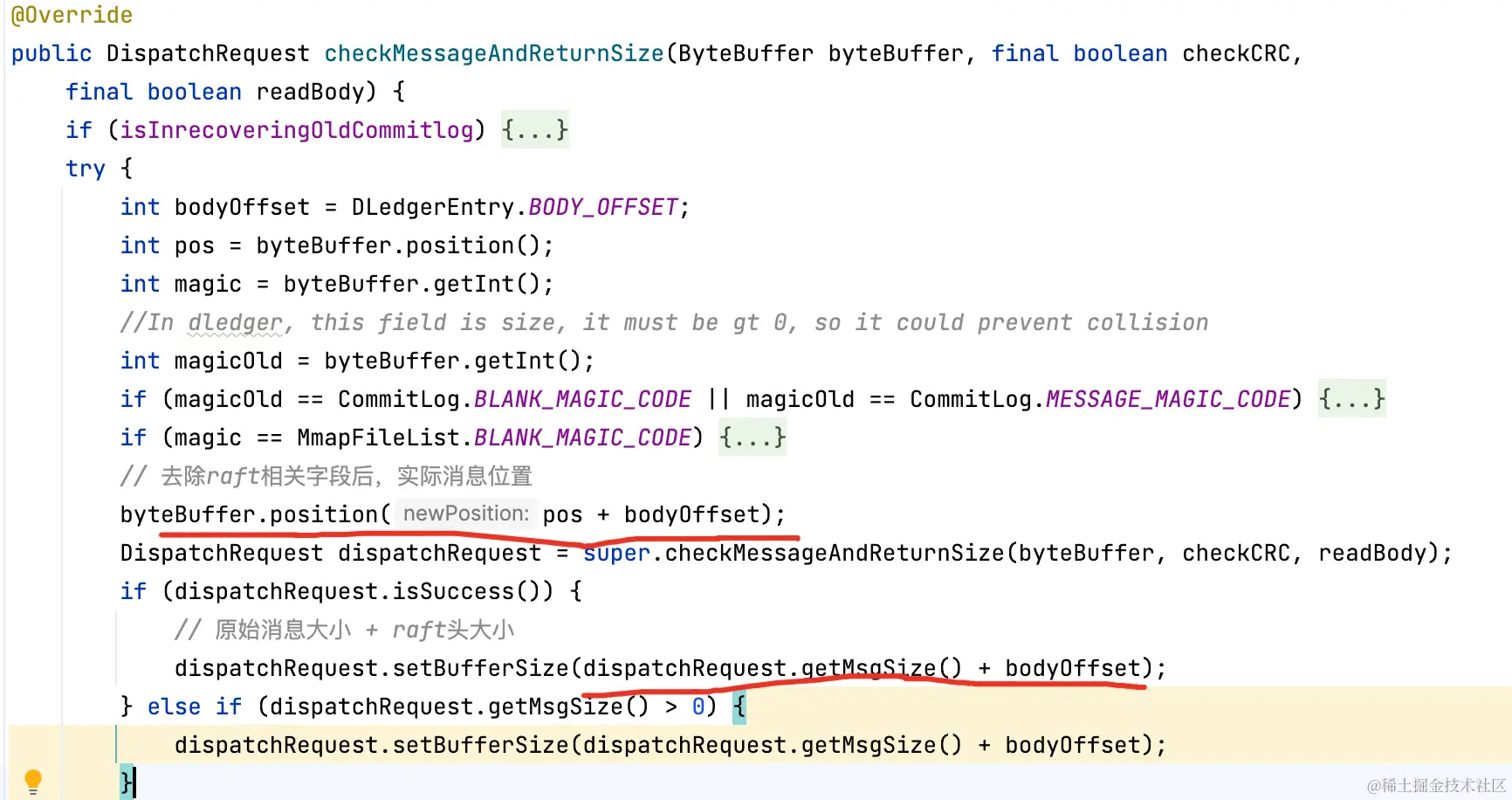

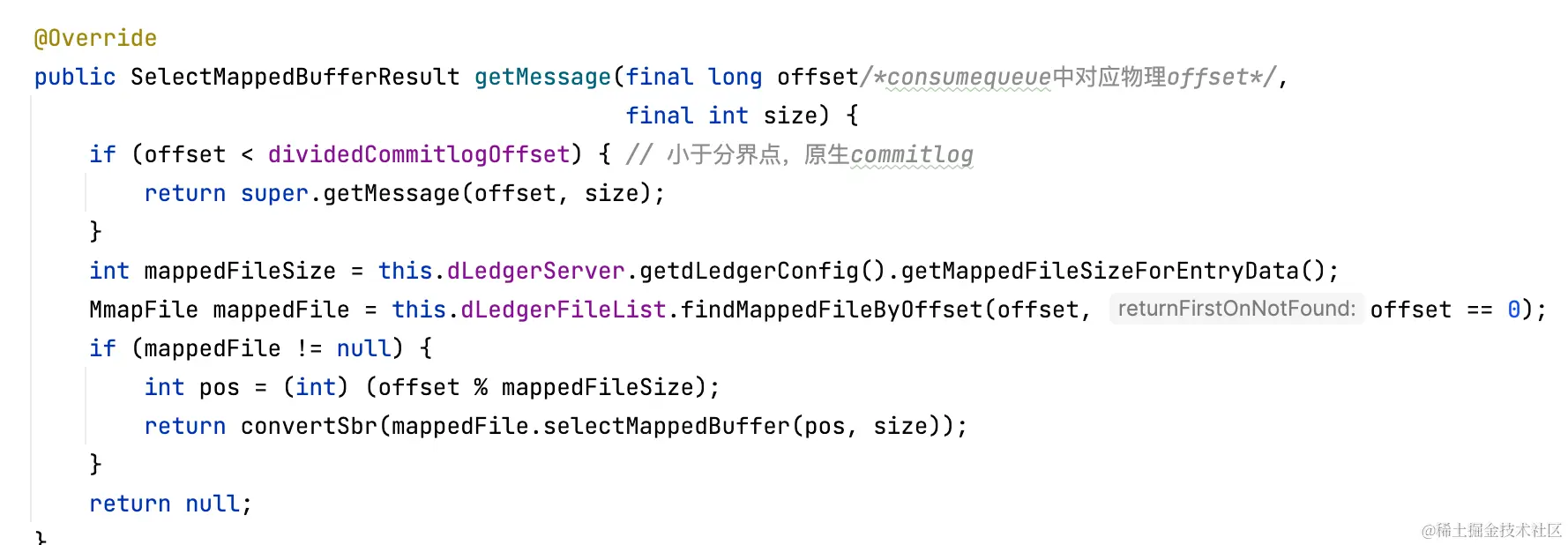

为了支持原生CommitLog切换DLedger，dividedCommitLogOffset指向DLedger模式的起始物理offset，在这之前的commitlog都可以走父类来获取。

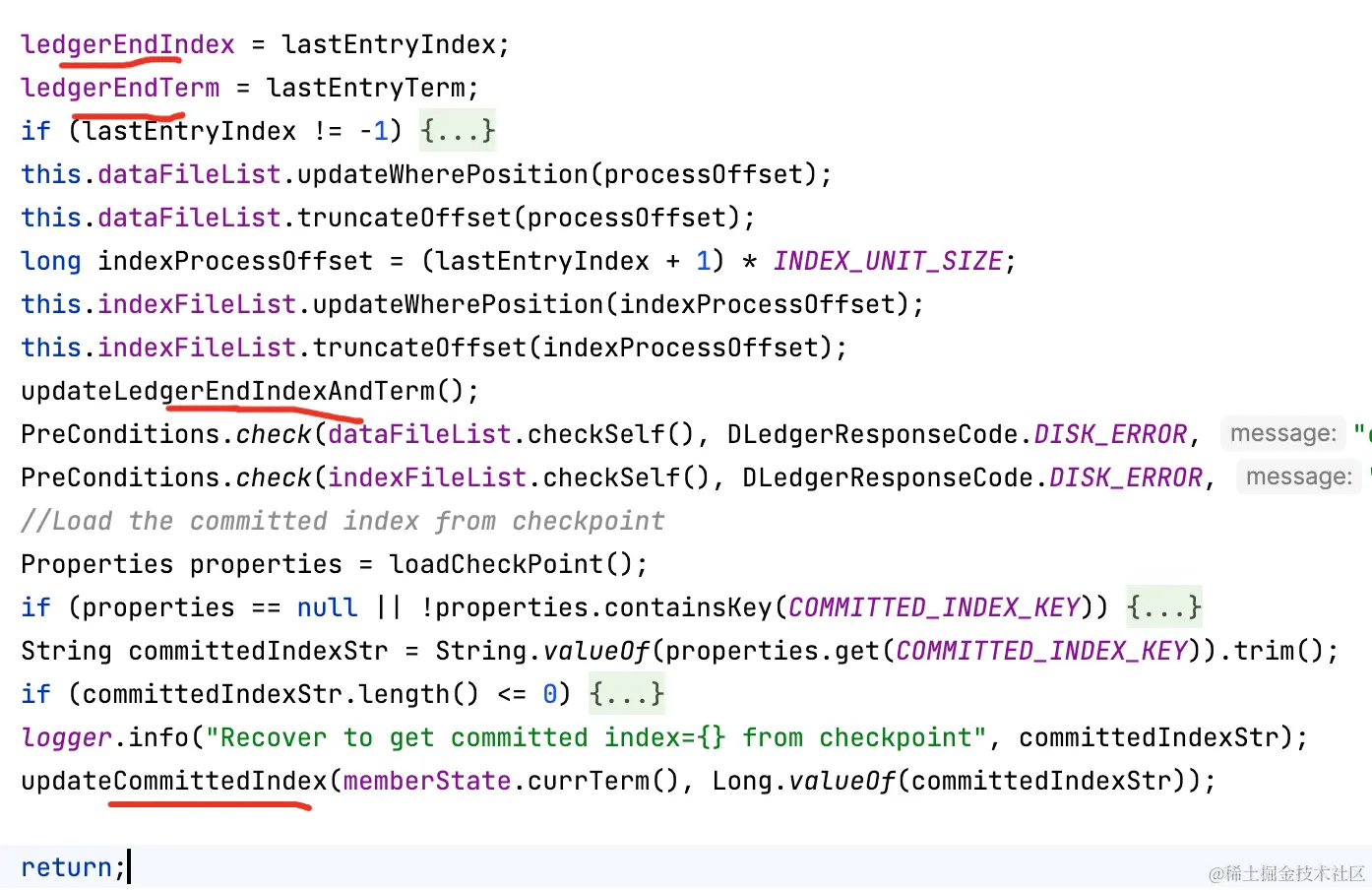

DLedgerFileStore#recover：

DLedger需要恢复两部分数据：

  1. data和index文件的写进度；
  2. raft相关，如：最新raft日志的ledgerEndIndex/ledgerEndTerm（用于选举），已经提交的index；

2、CommitLog启动

DLedgerCommitLog#start：

broker启动阶段，原生CommitLog会开启刷盘线程，而DLedger模式下会启动DLedgerServer。

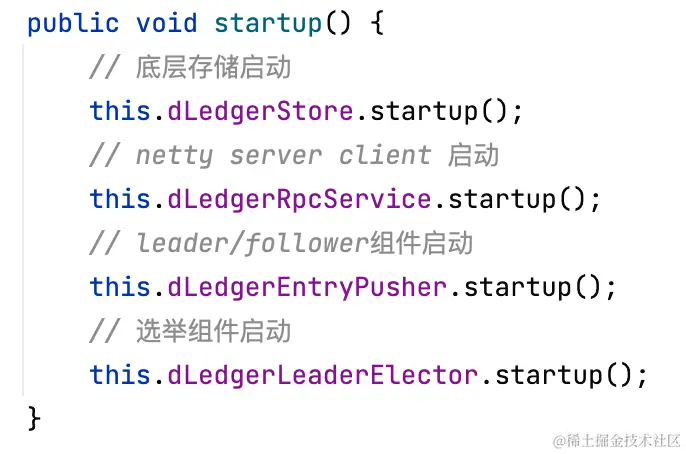

DLedgerServer#startup：

启动DLedger所有组件。

3、raft角色维持（选举）

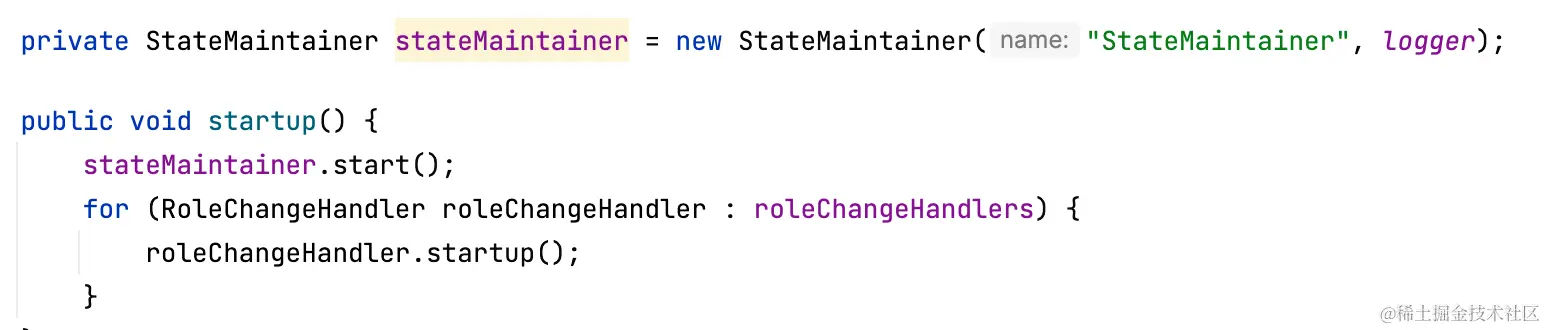

DLedgerLeaderElector#startup：开启StateMaintainer线程。

DLedgerLeaderElector#maintainState：

StateMaintainer会根据当前节点的角色状态，执行不同的逻辑。

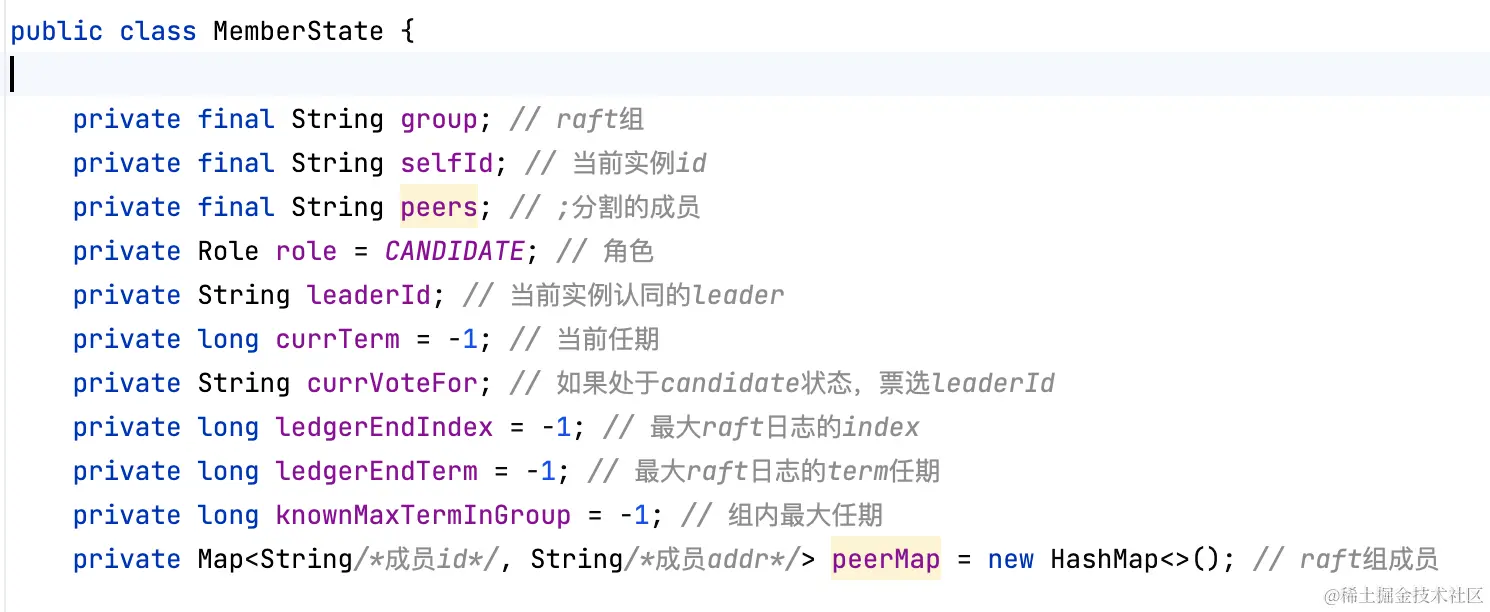

MemberState

MemberState维护了当前实例的状态：

  • role：角色，刚启动是candidate，需要经过选举后成为leader或follower；
  • leaderId：当前实例认同的leader的id；
  • currTerm：当前所处任期term；
  • currVoteFor：处于candidate状态下票选的leader；
  • ledgerEndIndex/ledgerEndTerm：最大raft日志对应index和term，比如在sofa-jraft中就是LogId，可以代表唯一一条raft日志；
  • peerMap：raft组成员id-通讯地址；

对于raft角色状态变更，MemberState都会加synchronized同步。

在运行过程中多处对MemberState加了synchronized同步，比如写commitlog，保证逻辑的一致性。

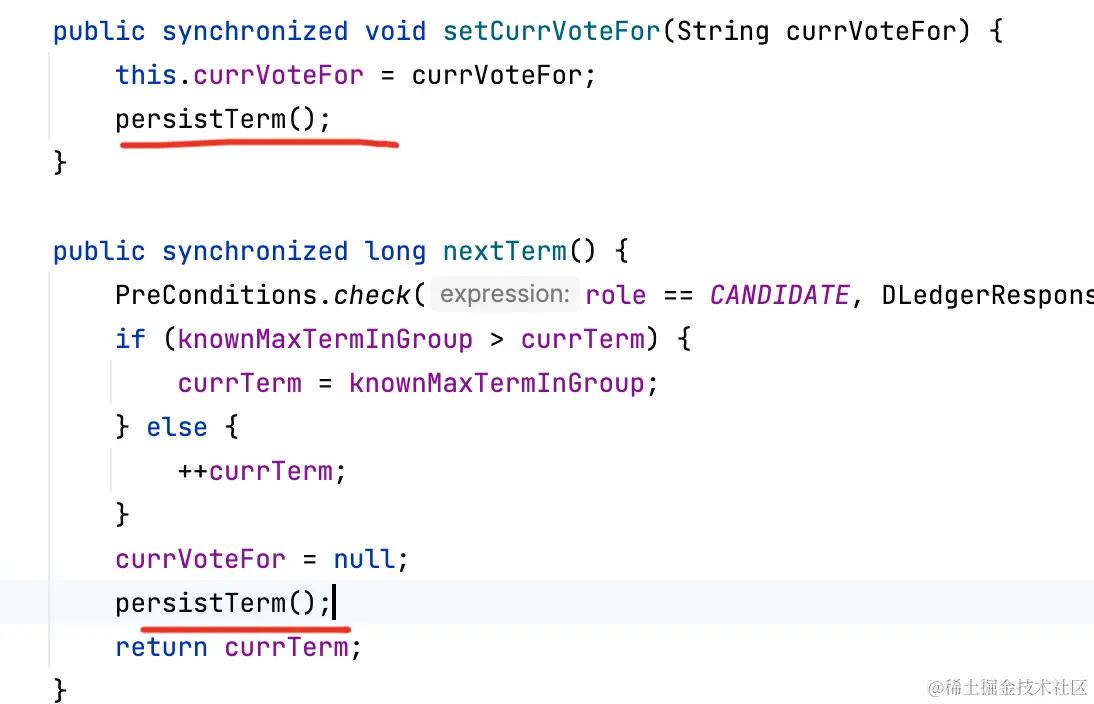

当任期或选票发生变化，都会持久化到currterm文件中。

Leader

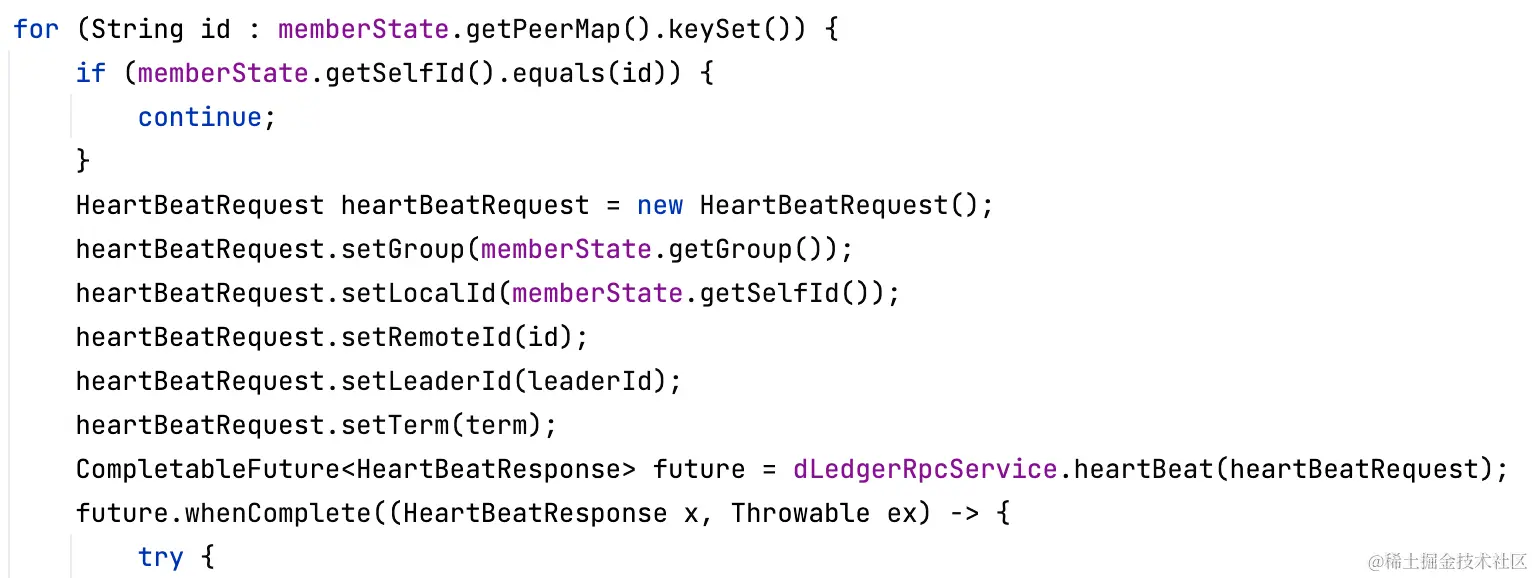

DLedgerLeaderElector#maintainAsLeader：

Leader每隔2s向所有成员发送心跳。

DLedgerLeaderElector#sendHeartbeats：

心跳包含当前leader的任期term。

当master未收到过半成功响应，如果有人任期term比自己大或心跳超时6s，进入candidate状态重新选举。

Follower

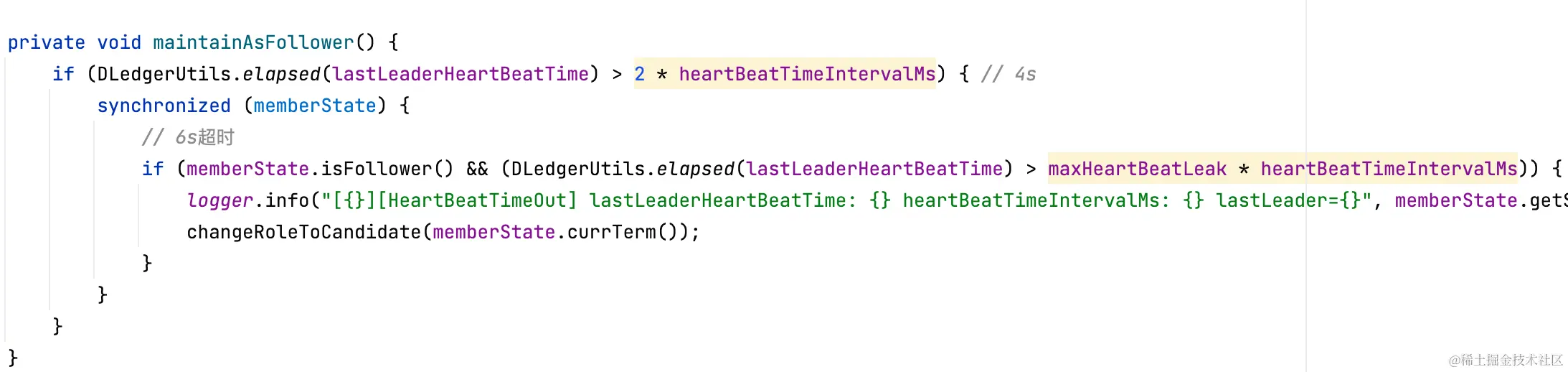

DLedgerLeaderElector#maintainAsFollower：

每隔4s，follower检测leader是否心跳超时6s，如果超时，进入candidate状态重新选举。

Candidate

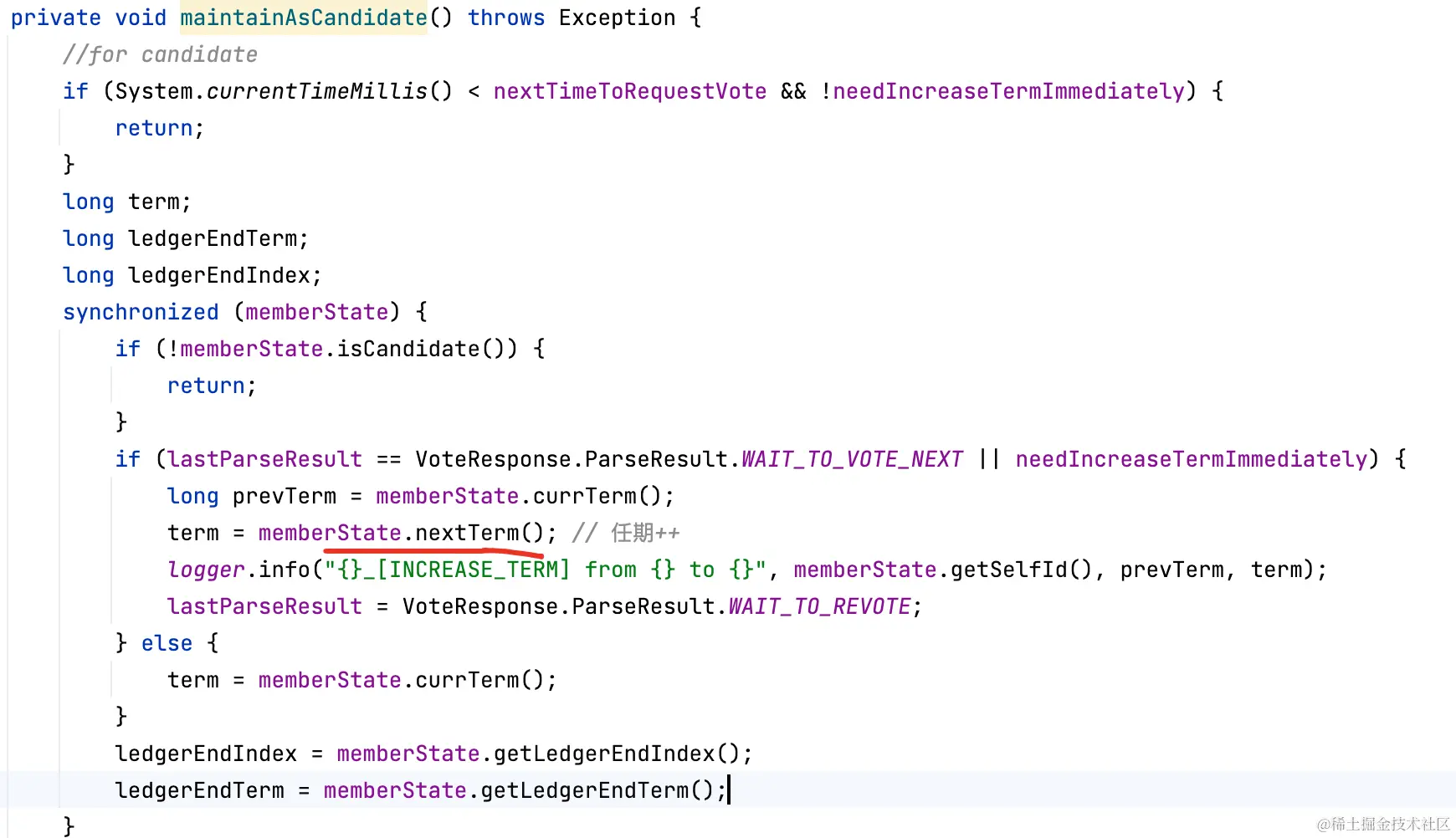

DLedgerLeaderElector#maintainAsCandidate：

每轮选举term任期加一。

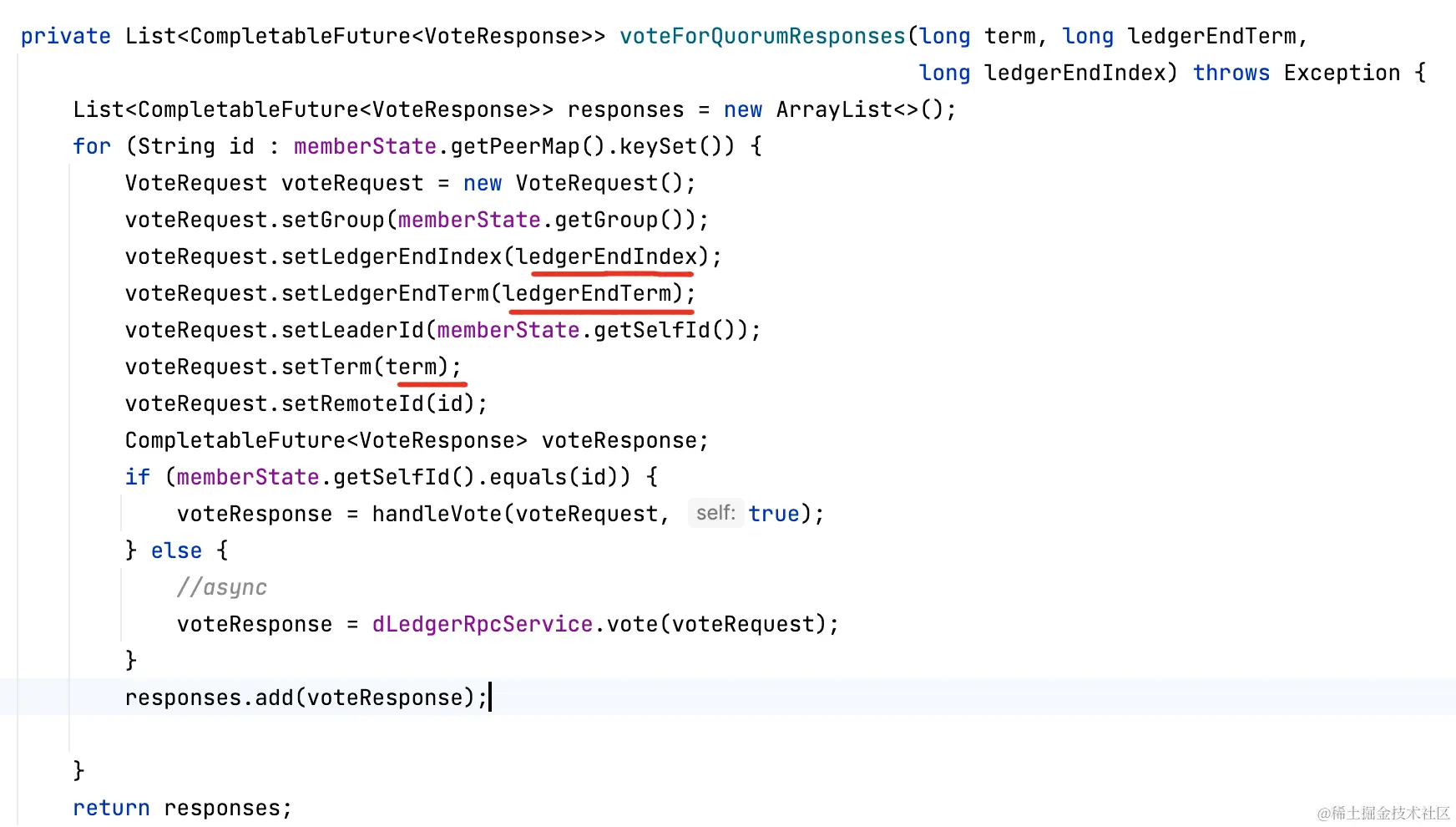

DLedgerLeaderElector#voteForQuorumResponses：

candidate状态向所有成员发送VoteRequest，包含当前term任期，最新raft日志的term任期和index。

DLedgerLeaderElector#handleVote：

无论自己给自己投票，还是收到其他成员选票，都走这里。

根据raft各种逻辑判断，比如term大小、raft日志大小（term+index）。

最终如果验证通过，更新自己票选的leader，返回ACCEPT。

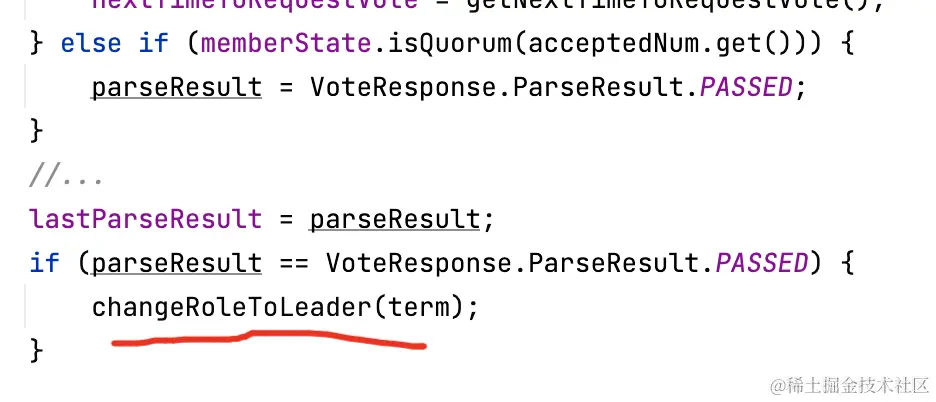

DLedgerLeaderElector#maintainAsCandidate：

收到过半ACCEPT，当前实例转换为leader，开始向成员发送心跳。

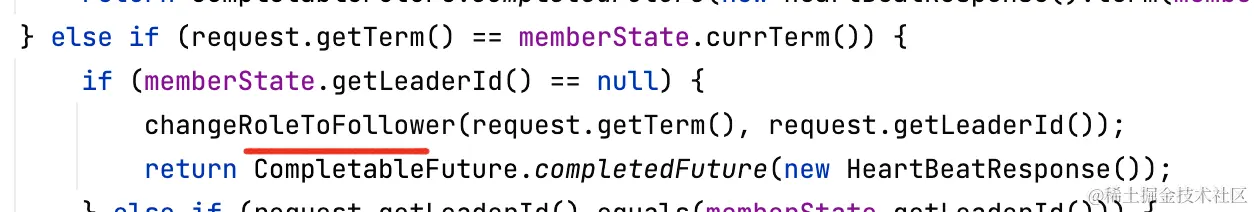

DLedgerLeaderElector#handleHeartBeat：

其他成员收到心跳，发现心跳中任期term与自己在同一轮，且自己还未发现leader，则转换为follower。

4、broker角色变更

DLedgerRoleChangeHandler：

当raft角色变更，broker角色会发生变更，提交一个任务单线程顺序处理。

Slave

DLedgerRoleChangeHandler#handle：

raft角色从leader变成candidate，broker角色变成slave。

raft角色变成follower，broker角色变成slave。

BrokerController#changeToSlave：broker角色变更为slave。

  1. 变更brokerId和brokerRole；
  2. 关闭延迟消息调度；
  3. 关闭事物消息回查；
  4. 开启config同步（topic配置、消费进度） ；
  5. 发送心跳，为了更新nameserver中的路由；

注意这里的brokerId是通过selfId计算得到的，见DLedgerCommitLog构造。

id = Integer.valueOf(dLedgerConfig.getSelfId().substring(1)) + 1;

Master

DLedgerRoleChangeHandler#handle：

raft角色变成leader，等待consumequeue进度追上commitlog，commit进度追上写raft日志进度，broker角色变成master。

BrokerController#changeToMaster：

broker成为master角色，和slave类似。

5、写commitlog

主流程

DLedgerCommitLog#putMessage：

DLedgerCommitLog和父类一样，在获取锁成功的情况下写commitlog。

区别是DLedger将原始commitlog数据封装为一个AppendEntry请求，提交到DLedgerServer处理，返回一个future。

刷盘策略、同步策略都由DLedgerServer控制。

DLedgerServer#handleAppend：

  1. leader将原生commitlog封装到DLedgerEntry的body中，调用底层存储写raft日志，这一步是同步处理；
  2. DLedgerEntryPusher复制给follower，等待过半ack，这一步是异步处理，返回future；

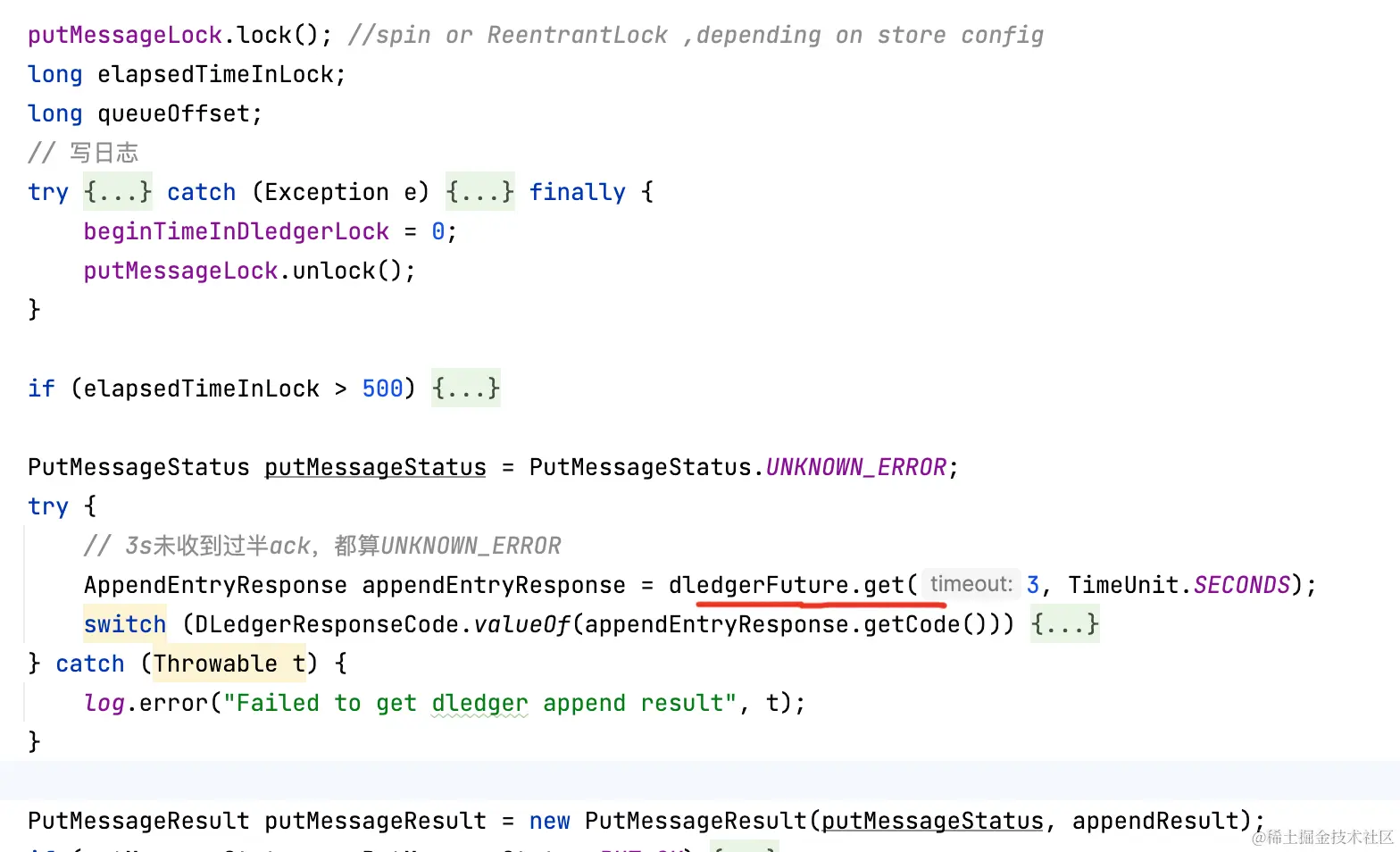

DLedgerCommitLog#putMessage：

3s内没收到DLedgerServer的响应（follower过半ack），都算作UNKNOWN_ERROR返回。

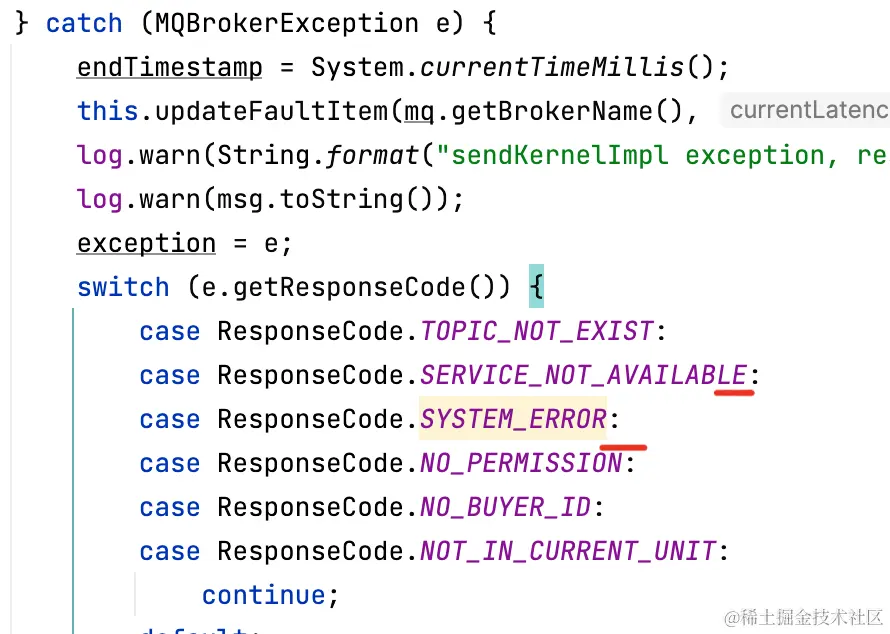

DefaultMQProducerImpl#sendDefaultImpl：

对于producer发送普通消息，这些异常都会映射到SERVICE_NOT_AVAILABEL和SYSTEM_ERROR，都会被捕获，支持重试。

Append（Leader）

DLedgerMmapFileStore#appendAsLeader：

写raft日志需要先获取MemberState锁。

写的过程中，leader仍然是leader，term任期都不变，否则抛出异常。

第一步，填充DLedgerEntry，写入data文件（pagecache）。

一个DLedgerEntry对应data文件里一条数据，即raft日志。

消息作为body部分被一同写入raft日志。

第二步，写index文件（pagecache）。

index顺序增长，而每个index索引项定长32。

假设index=10，index索引项的起始物理offset=10*32，读32长度得到整个索引项。

根据索引项中的raft日志物理offset和大小，能从data文件中快速定位到一个raft日志项DLedgerEntry。

第三步，更新内存中最大raft日志的index和term。

Wait Ack（Leader）

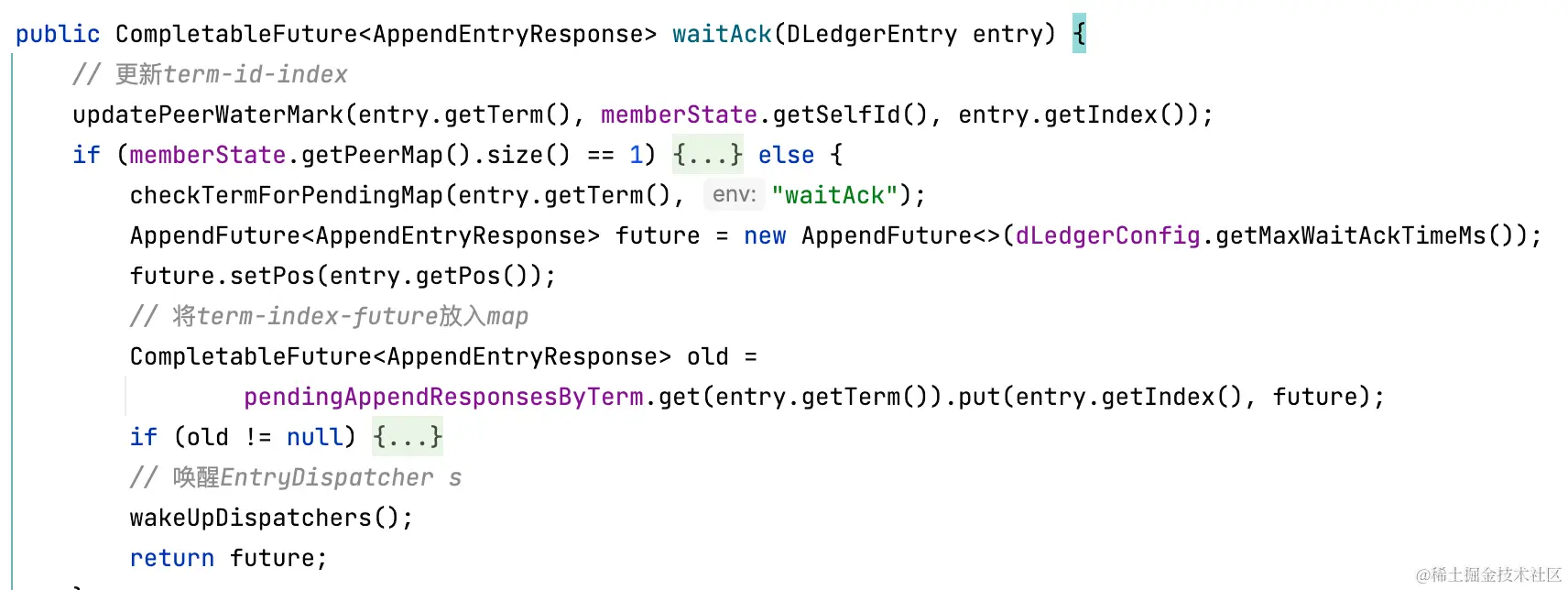

DLedgerEntryPusher#waitAck：

  1. 更新内存中term（任期）-id（当前实例）-index（日志index）关系；
  2. 构建一个future，放入term-index-future，后期可以通过term-index找到future唤醒；
  3. 唤醒所有EntryDispatcher；

返回future。

Push Append（Leader）

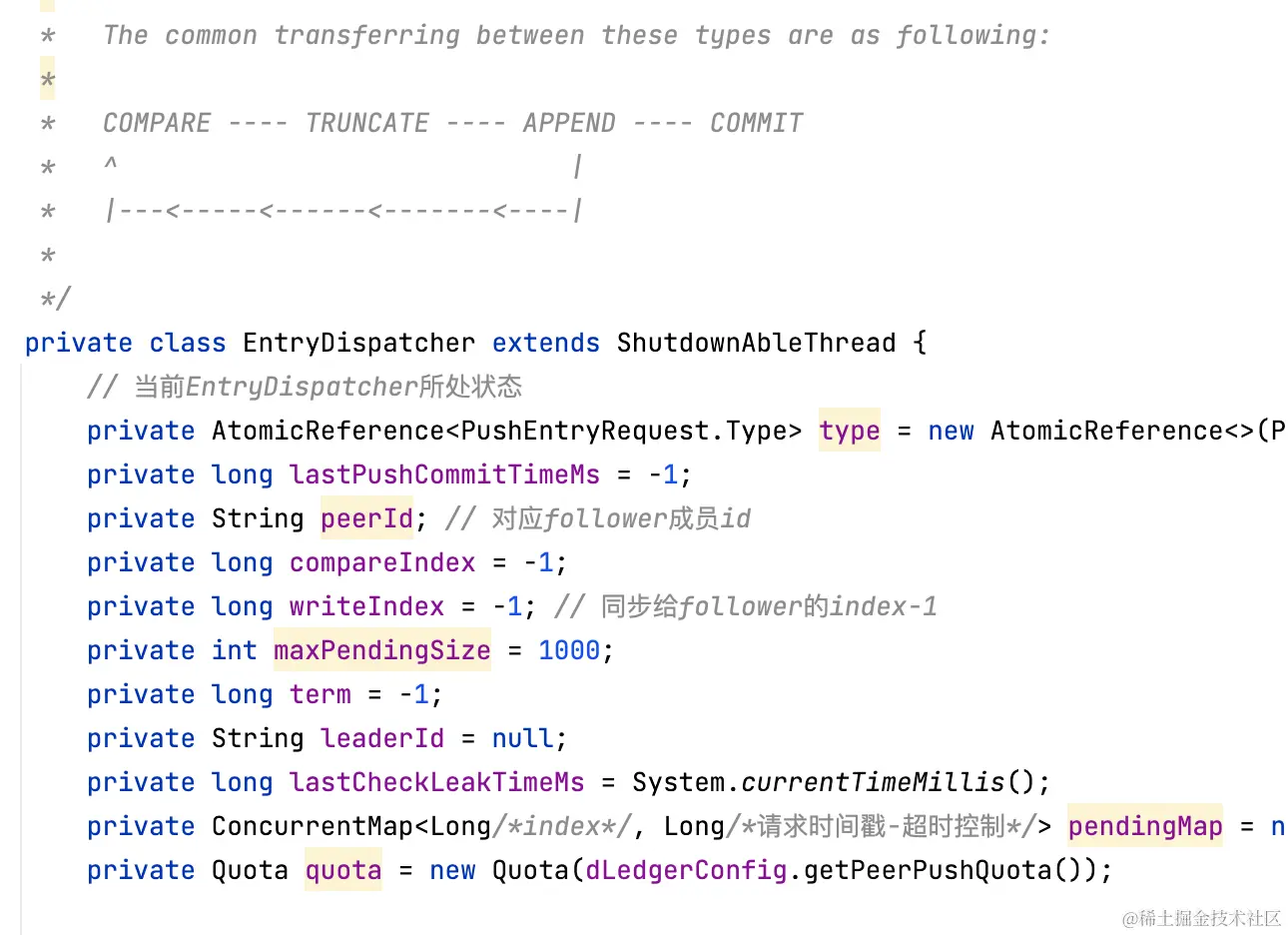

在leader端，每个follower会对应一个EntryDispatcher线程负责raft日志同步。

在leader刚选举完成时，需要先经过compare状态比对raft日志；

比对日志有差异，进入truncate状态截断raft日志；

比对日志无差异或truncate完成，进入append状态，可以正常同步日志。

假设现在leader和follower的raft日志已经对齐，进入append状态。

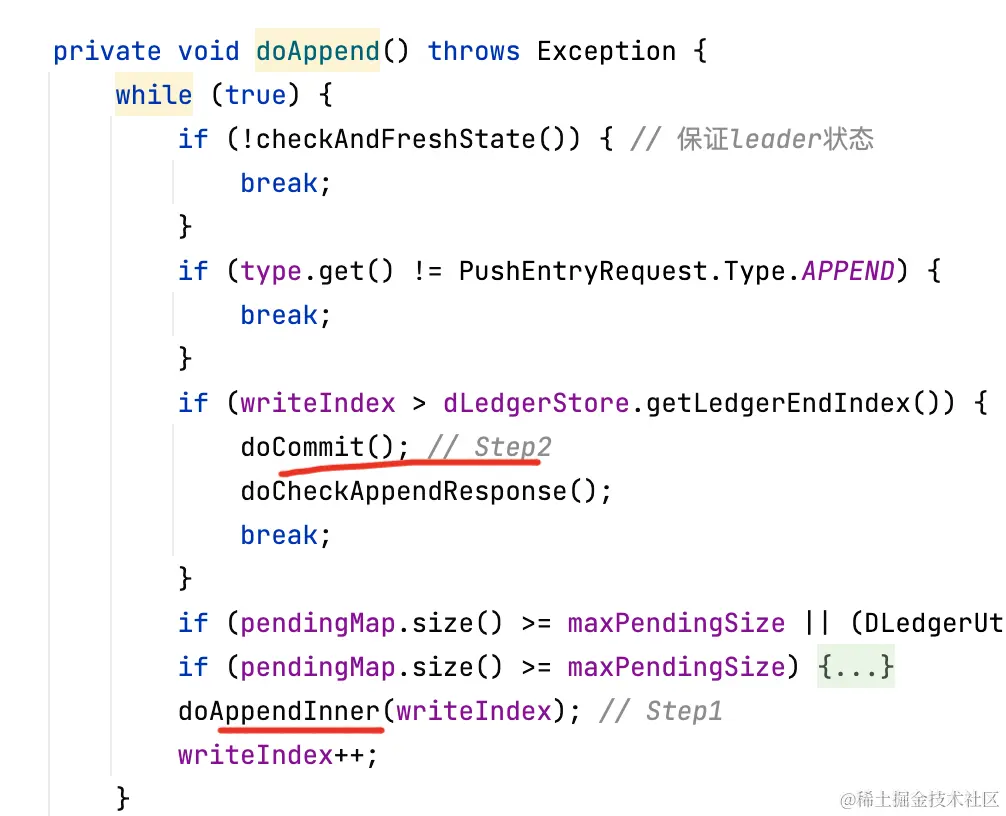

DLedgerEntryPusher.EntryDispatcher#doAppend：先执行append。

DLedgerEntryPusher.EntryDispatcher#doAppendInner：

leader构建一个PushEntry请求，请求类型是APPEND，发送给follower。

follower如果返回成功，更新follower对应term（任期）-id（成员id）-index（raft日志index）。

唤醒QuorumAckChecker线程。

Append（Follower）

DLedgerEntryPusher.EntryHandler#handlePush：

follower接收PushEntry请求，通讯线程将请求和响应future放入一个writeRequestMap直接返回。

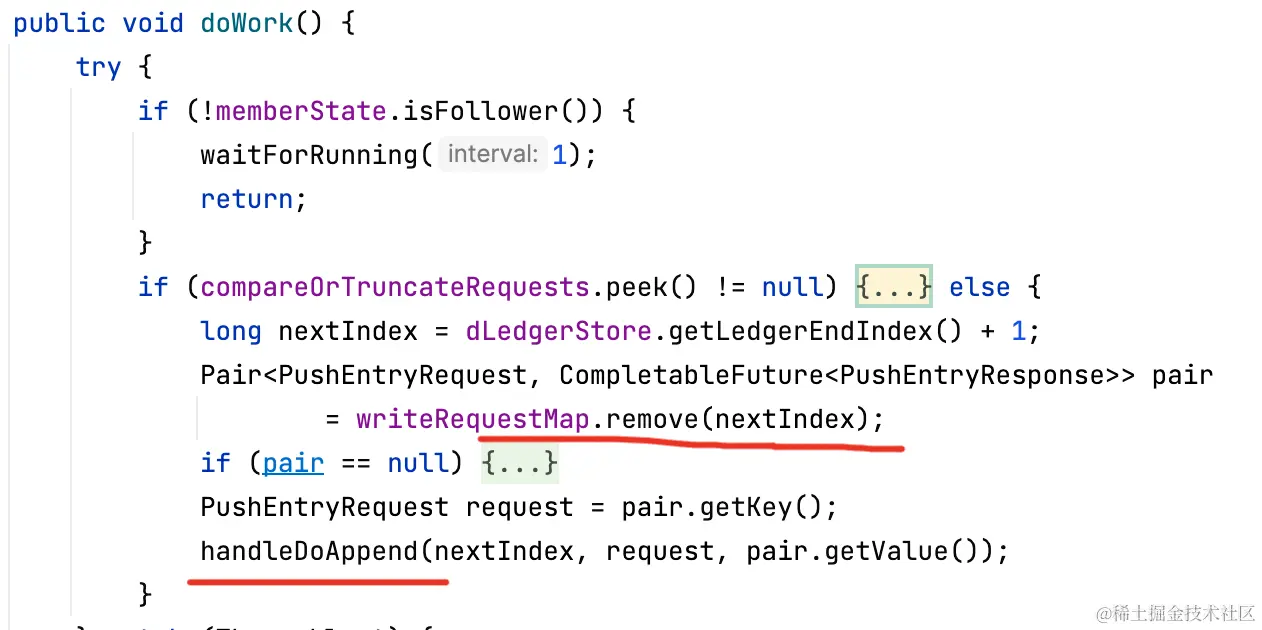

DLedgerEntryPusher.EntryHandler#doWork：

EntryHandler线程消费writeRequestMap，处理写raft日志。

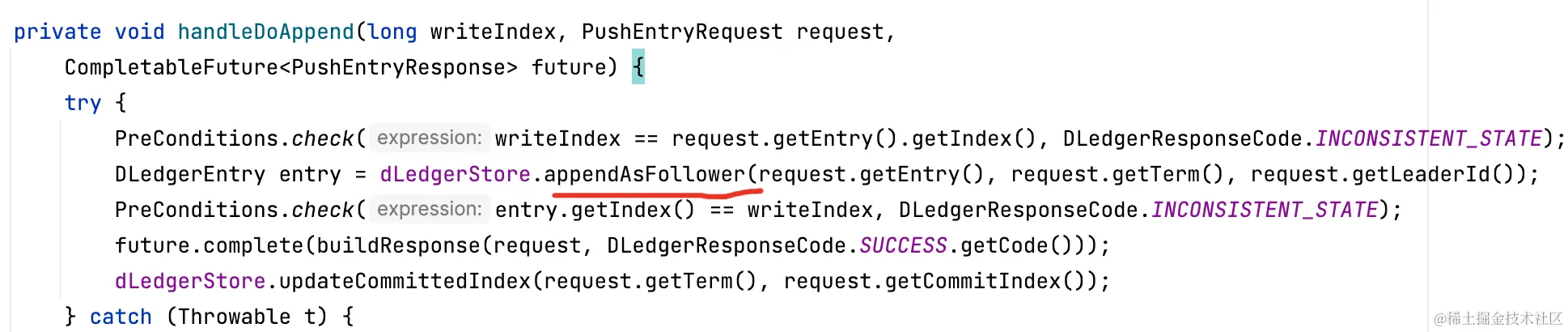

DLedgerEntryPusher.EntryHandler#handleDoAppend：

follower调用DLedgerStore存储DLedgerEntry。

和master一样，写data和index文件（pagecache），更新最大raft日志index和term。

顺便也可能更新committedIndex，根据请求中当前leader已提交index。

Commit（Leader）响应客户端

DLedgerEntryPusher.QuorumAckChecker#doWork：

QuorumAckChecker线程，检测当前term下不同节点已经成功写raft日志成功的index。

最终得到最大的过半写raft日志成功的quorumIndex，更新内存中当前term的提交index。

DLedgerEntryPusher.QuorumAckChecker#doWork：

commit结束后，唤醒阻塞等待的写commitlog线程，即可响应客户端。

Push Commit（Leader）

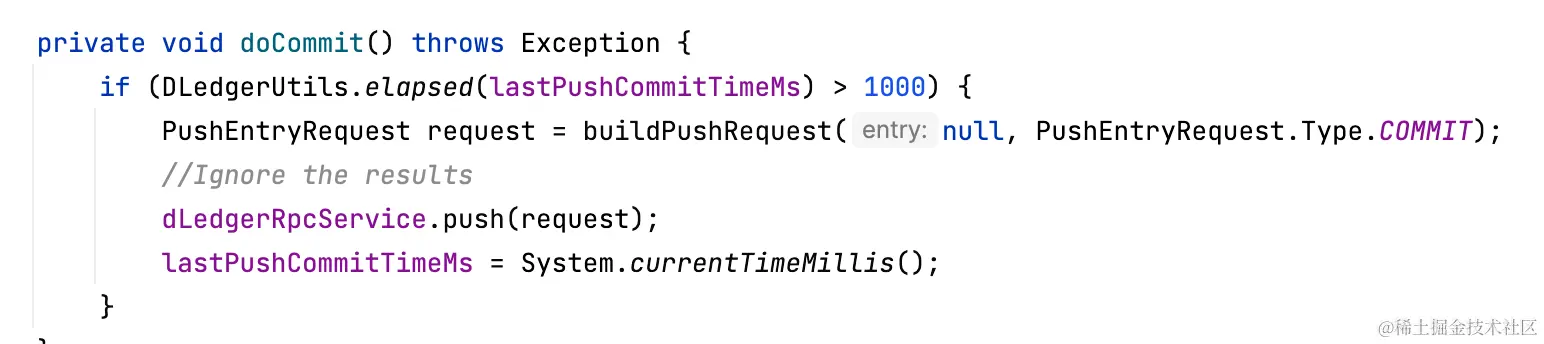

DLedgerEntryPusher.EntryDispatcher#doCommit：

对于每个follower，处于Append状态的EntryDispatcher线程会构建COMMIT类型的PushEntry请求给follower。

注意，并不是每次append发送给follower后立即commit，至少间隔1秒才commit，提高效率。

Commit（Follower）

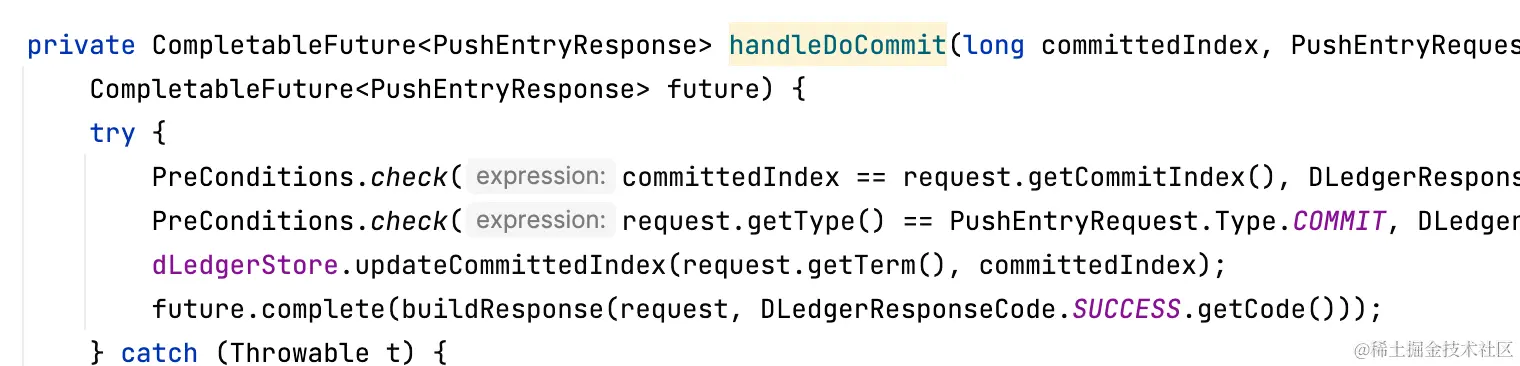

DLedgerEntryPusher.EntryHandler#handleDoCommit：

更新内存term对应committedIndex。

刷盘

leader和follower整个流程中，不存在刷盘，都是写pagecache。

FlushDataService负责将所有DLedger相关文件刷盘。

其中data和index文件10ms刷一次，checkpoint（committedIndex）文件3s刷一次。

6、consumequeue构建

DLedgerCommitLog在原始CommitLog结构上新增了raft字段。

DLedgerCommitLog#checkMessageAndReturnSize：

为了保持整体逻辑的一致，在构建DispatchRequest时，DLedgerCommitLog做了适配处理。

最终comsumequeue中的物理offset对应真实commitlog项的offset（去除raft头） ，而非raft日志项的offset。

7、消费拉消息

DLedgerCommitLog#getMessage：

由于consumequeue的适配操作，在实际拉消息时，正常根据offset获取一段buffer即可。

四、Master下线对客户端的影响

普通发送

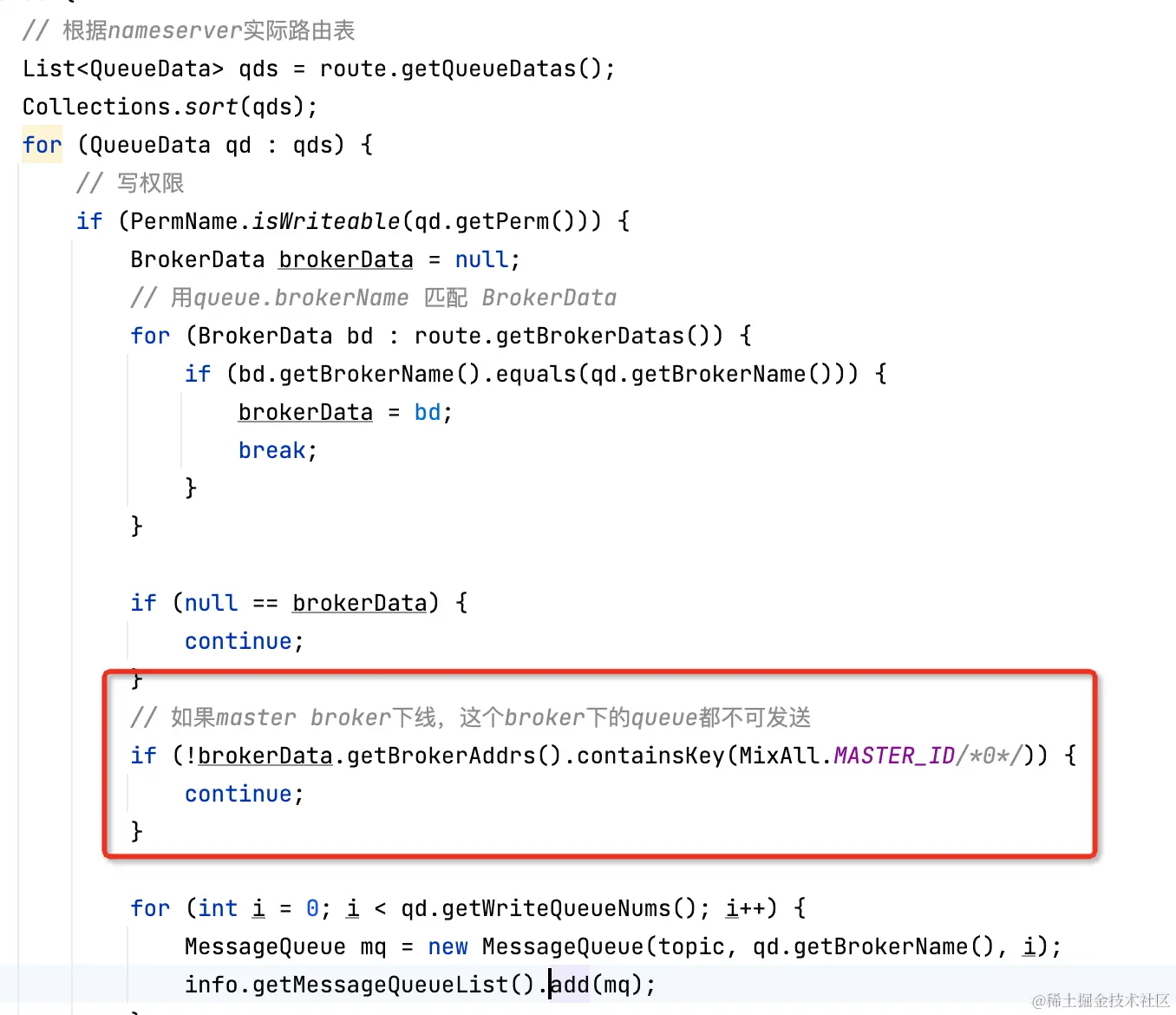

MQClientInstance#topicRouteData2TopicPublishInfo：

对于发送消息来说，producer路由不会包含非master的队列。

master-slave模式下：

master侧，下线后不继续发送心跳；

producer侧，有缓存路由，缓存失效前如果轮训到下线master会发生网络异常；

producer侧，缓存路由刷新后（比如30s定时刷新），不会轮训到下线master broker，如果topic仅存在于这组broker上，那么会返回topic路由不存在；

DLedger模式下：

broker处于candidate状态，仍然会持续发送心跳，但是心跳包中的brokerId都是-1，也不会被producer发现。

比如刚创建BrokerController时，DLedger模式会强制设置brokerId为-1。

BrokerStartup#createBrokerController：

普通消费

consumer侧

消费侧，master-slave和DLedger模式的表现差不多。

从消费路由角度来看，消费者不关心broker数据，只关心queue数据。

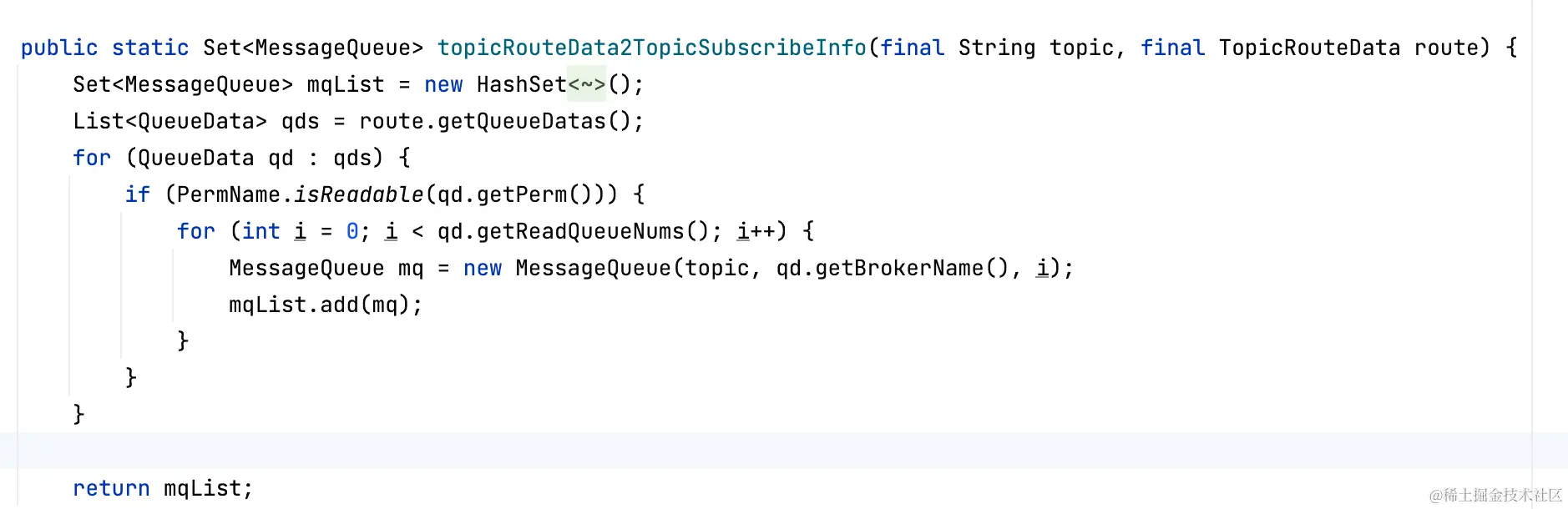

MQClientInstance#topicRouteData2TopicSubscribeInfo：

只要slave角色还存活，消费者都能发现queue进行rebalance。

从拉消息角度来看。

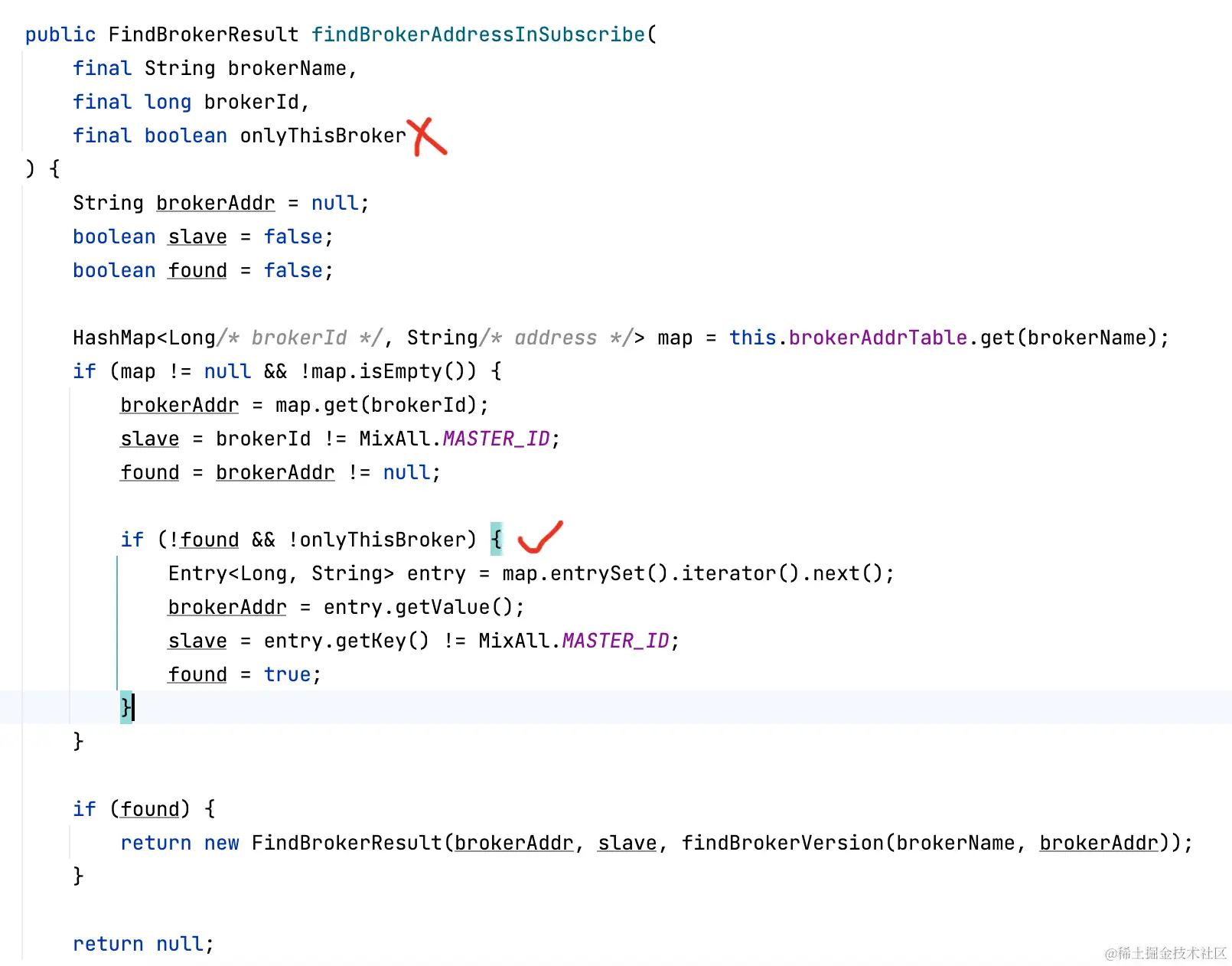

MQClientInstance#findBrokerAddressInSubscribe：

消费者优先走指定brokerId（默认master），如果指定brokerId下线，从同名broker中选一个。

所以可以从slave拉消息。

从提交offset角度来看。

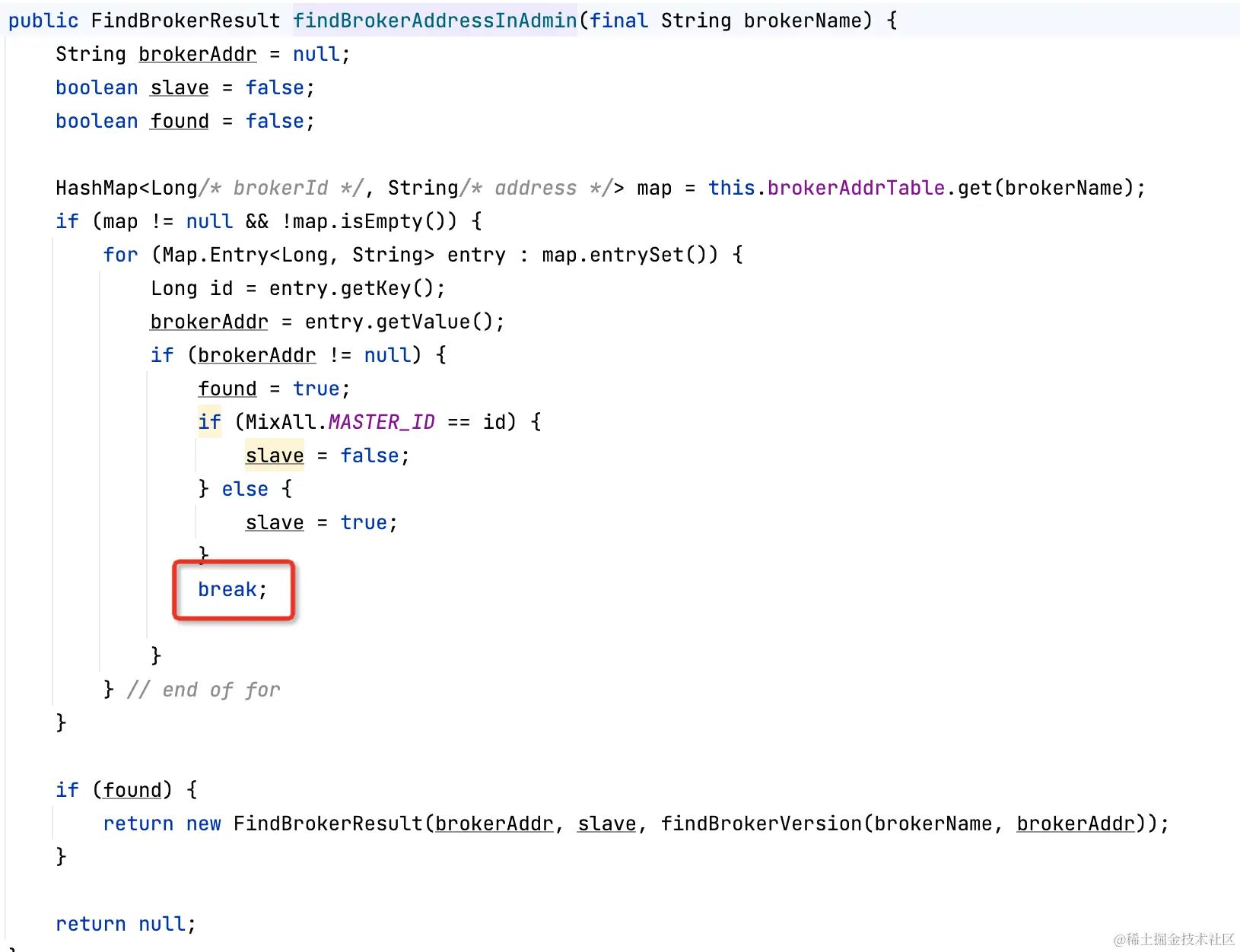

MQClientInstance#findBrokerAddressInAdmin：

从4.6.0代码实现来看，选择了同名broker中随机的一个节点，未必是master。

根据HashMap#entrySet的实现来看，大部分未发生哈希冲突的情况下，第一个遍历到的就是id=0的节点。

所以默认走master，如果master下线走slave。

如果发生哈希冲突，比如brokerId存在16，且brokerId=16在brokerId=0之前加入map，那么将默认选择brokerId=16的slave节点。

这个逻辑在新版本（4.9.3）得到修复（ISSUE-3603），会走和拉消息一样的选broker方式，优先选master。

从消费失败重试角度来看。

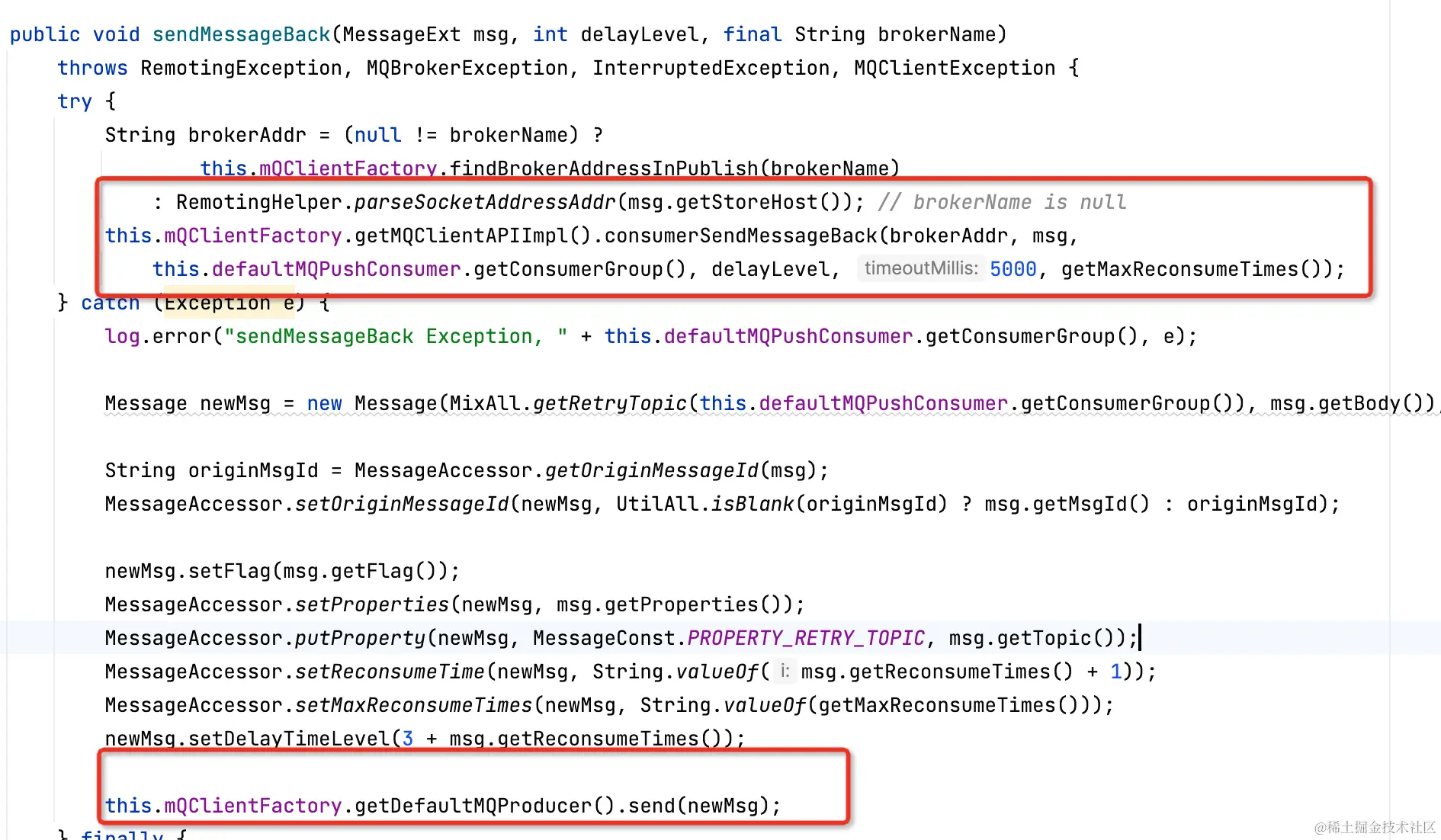

DefaultMQPushConsumerImpl#sendMessageBack：

优先会重新投递到消息原始存储的broker，即下线master。

由于master下线，这里会发生异常，最终走普通消息发送流程。

普通消息发送支持重试，所以可以轮训到其他master broker（如果存在其他master broker）。

broker侧

从拉消息角度来看。

broker会返回一个suggestWhichBrokerId字段，建议下次从哪个broker拉消息。

大部分情况下，从slave拉消息都会响应建议从master拉。

但是消费者MQClientInstance#findBrokerAddressInSubscribe发现master下线了，仍然会从slave拉。

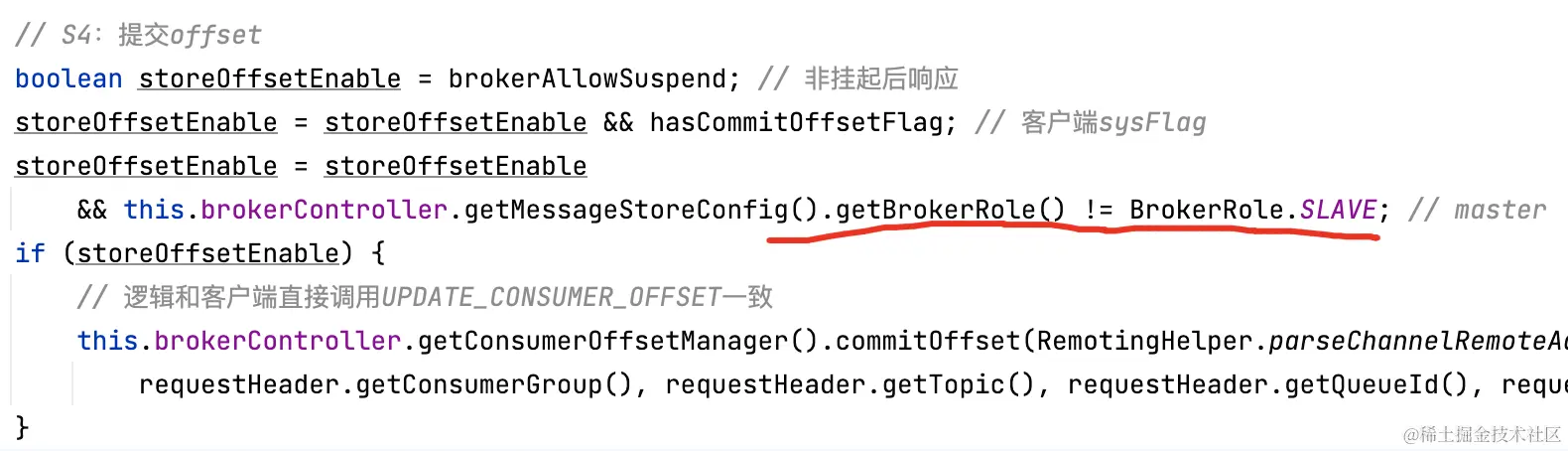

PullMessageProcessor#processRequest：

一般拉消息的同时支持顺便提交offset（集群消费），但是从slave拉消息不支持同时提交offset。

从提交offset角度来看。

slave和master处理的逻辑都一样，先写内存后刷盘。

所以在master重新上线期间，消费进度都存储在slave里。

无论是master-slave还是DLedger，所以这部分消费进度可能会在master重新上线后覆盖（config同步）。

但是如果客户端处于稳定状态，客户端内存有正确的消费进度，通过后续的定时或拉消息能将正确的offset提交给master。

除了极端场景下，会出现重复消费情况。

比如master下线，slave收到新offset，master上线，consumer宕机未同步最新offset给master，那么这些新offset将被consumer重复消费。

特性

广播消费

参照普通消费，几乎无影响。

顺序消费

producer侧，和普通消息一致，无法发送给线下master broker。

producer路由刷新后，可能导致消息hash到其他queue，可能导致乱序。

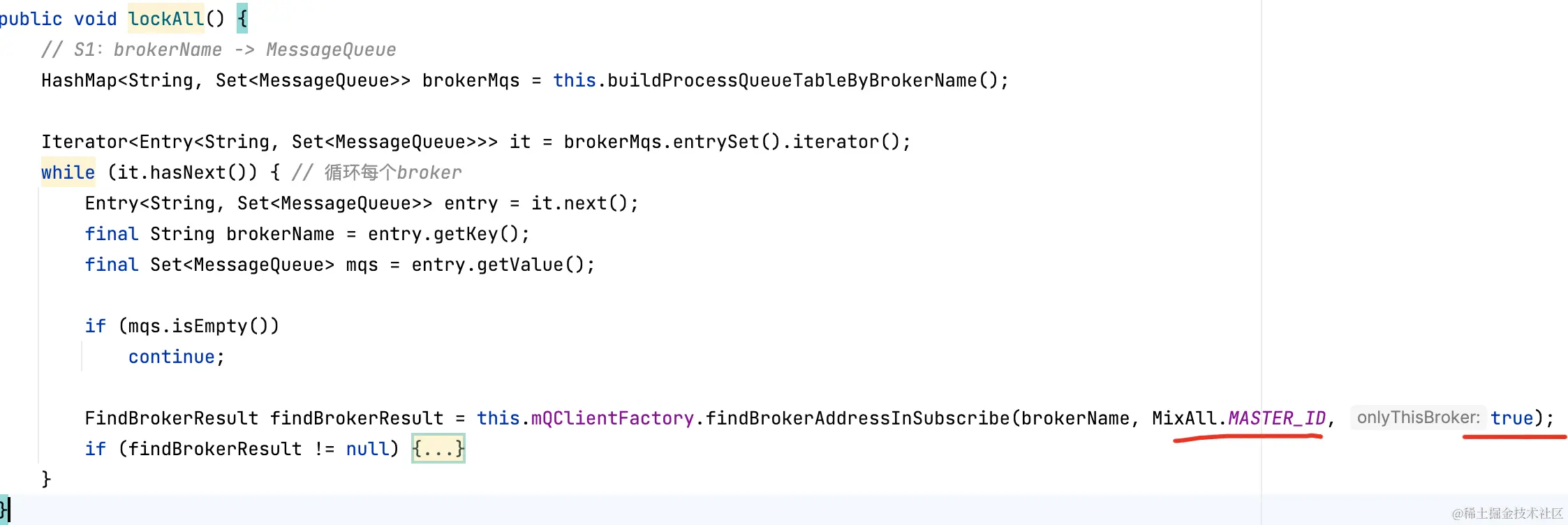

RebalanceImpl#lockAll：

consumer侧，每隔20s进行锁续期。

只会找queue对应的master broker，如果找不到master broker，consumer侧会维持现状（不改变ProcessQueue分配和状态） 。

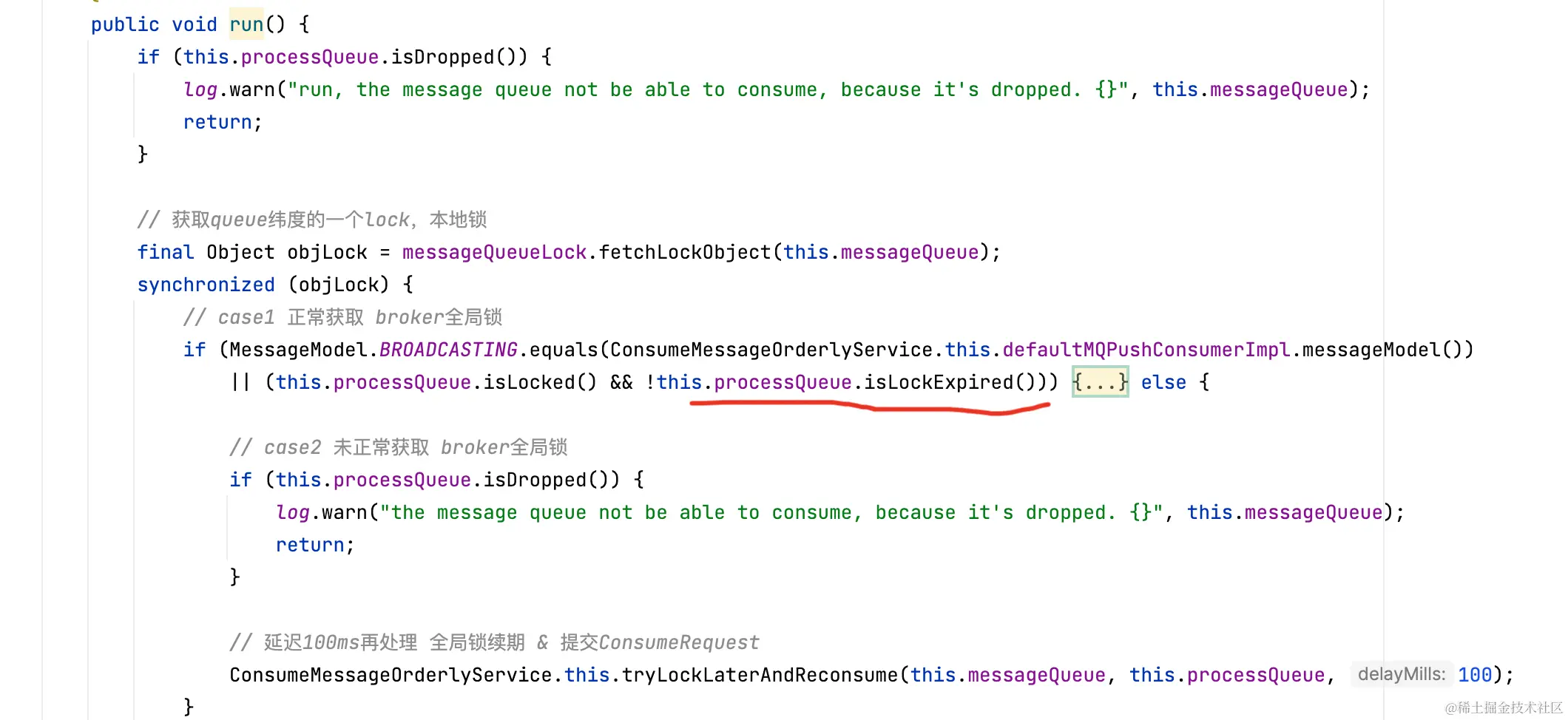

ConsumeMessageOrderlyService.ConsumeRequest#run：

但是如果master长期不上线（DLedger不重新选出leader），ProcessQueue会因为锁未及时续期而超时。

从而导致无法执行用户代码的消费逻辑，消息将积压在客户端（拉消息不判断锁过期，但有消费流控）。

延迟消息

producer侧，和普通消息一致，无法发送给线下master broker。

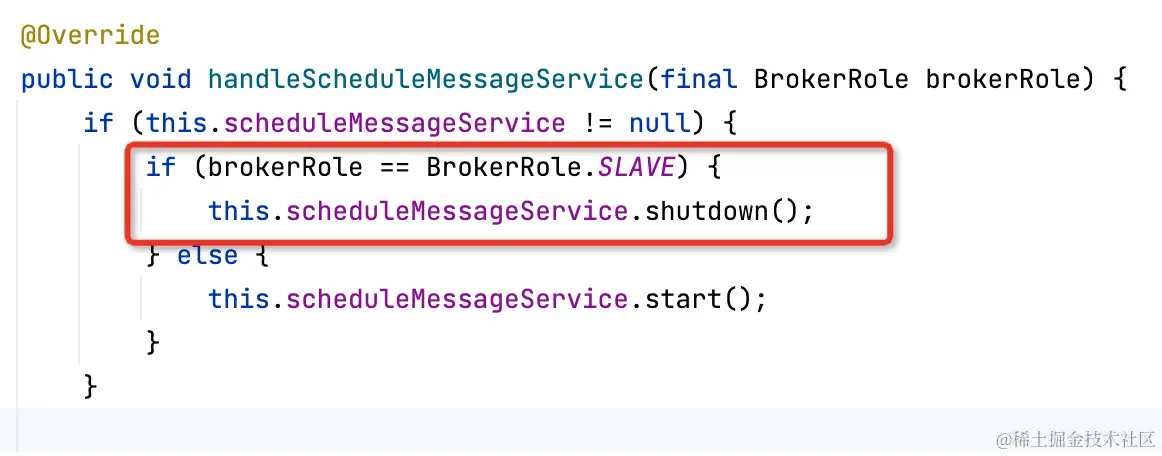

DefaultMessageStore#handleScheduleMessageService：

在不存在master角色的情况下，延迟消息在broker端无法调度到目标队列。

待master重新上线（DLedger产生新主），延迟消息会被正常调度。

事务消息

broker侧，无法调度消息回查。

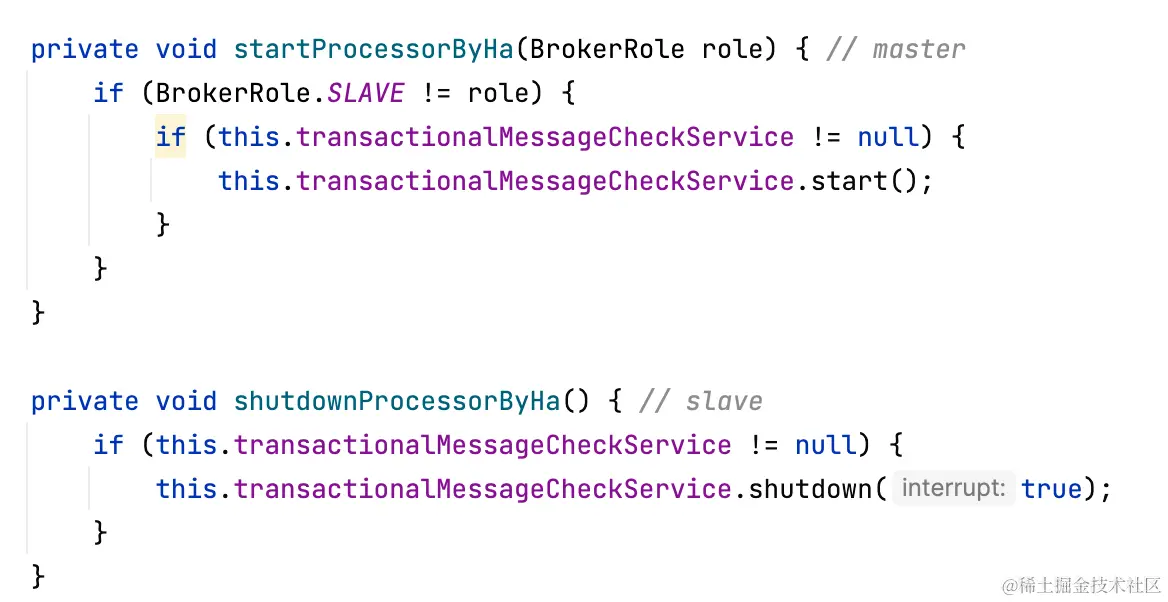

BrokerController：

producer侧，假设一阶段执行成功（master未下线，发送half消息成功），二阶段END_TRANSACTION失败（master下线，发送op消息失败），不会抛出异常（oneway和try-catch）。

待master重新上线（DLedger新leader拥有最大raft日志，half消息不丢），broker重新调度消息回查，执行二阶段提交或回滚。

总结

config目录同步（Master-Slave&DLedger）

config目录下包括：topic配置、消费进度、延迟消费进度等。

同步由slave角色发起。

SlaveSynchronize每隔10s，请求mater的普通通讯地址（10911）获取相关配置，进行全量同步。

commitlog同步（Master-Slave）

master的ha地址（普通地址+1=10912）用于commitlog同步。

slave向nameserver发送心跳，能够获取master的普通通讯地址和ha地址。

slave发现master后开始同步逻辑：

  1. master：AcceptSocketService线程监听ha端口（10912）；
  2. slave：与master建立连接；
  3. master：收到slave的socket，创建一个HAConnection，开启一个读socket线程ReadSocketService和一个写socket线程WriteSocketService；
  4. slave：汇报当前commitlog的物理offset，即同步进度；
  5. master：ReadSocketService收到slave同步进度，WriteSocketService持续向slave发送commitlog buffer（最大32kb）；
  6. slave：收到commitlog，写入本地commitlog，汇报master当前同步进度；

如果master是SYNC_MASTER角色。

PutMessage线程需要阻塞等待slave复制完成，才能被GroupTransferService唤醒。

其中，slave复制完成仅需要一个slave复制完成，不需要所有slave复制完成。

commitlog同步（DLedger）

DLedger模式通过MemeberState维护当前节点的状态。

MemberState包括当前节点raft角色、最大raft日志、当前leader、集群成员列表等等。

选举

当master下线或节点刚启动，raft角色=candidate，发起一轮投票（term+1）。

每个candidate选择term相同且raft日志（term+index）最大的节点作为leader，当一个candidate收到过半选票后，成为leader。

成为leader后，向所有candidate发送心跳，candidate发现心跳中任期term与自己在同一轮，且自己还未发现leader，则转换为follower。

raft leader会成为master，开启事务消息回查和延迟消息调度。

raft follower会成为slave，关闭事务消息回查和延迟消息调度，开启config目录同步。

compare&truncate

这部分没有细说，主要是为了raft follower和leader的raft日志对齐，忽略。

写commitlog

写commitlog就是一个raft写流程，区别是在commit后，不需要apply，即不需要通过raft日志更新状态机。

leader：

  1. 获取putMessageLock锁（自旋或ReentrantLock）；
  2. 将message按照原生commitlog序列化，在外边套上raft属性，成为一条raft日志DLedgerEntry；
  3. 同步，写raft日志（data文件）即commitlog，生成index索引，更新最大raft日志信息（term+index）；
  4. 异步，向所有follower发送raft日志，返回future；
  5. 释放putMessageLock锁；
  6. future等待raft过半提交；（3s）

follower：

  1. 收到raft日志；
  2. 写raft日志，生成index索引，更新最大raft日志信息（term+index）；
  3. 响应leader；

leader：

  1. 收到follower响应写raft日志成功过半；
  2. 更新提交index；---异步更新follower提交index
  3. 设置future结果，唤醒PutMessage线程；

整个过程中，所有写文件都是写pagecache，最终需要FlushDataService线程刷盘。

对于data和index每隔10ms刷盘一次，提交index（checkpoint）每隔3s刷盘一次。

consumequeue构建和消费

为了适配原生commitlog逻辑，consumequeue中的commitlog物理offset还是实际的commitlog位置，即去除raft头后的位置。

缺点

4.x的DLedgerBroker能提供自动failover能力，但是也有一些缺点，所以5.x版本提供了DLedgerController。

RIP-44提出4.x版本的DLedger Broker有如下缺点：

  1. 一个raft组必须至少3副本；
  2. raft写必须过半ack；
  3. 原生commitlog的存储和复制能力无法复用；

对于原生commitlog能力，官方提到两个例子。

一个是transientStorePool，属于异步刷盘的优化项，用于解决异步刷盘时pagecache刷脏页压力过大。

一个是zero-copy，应该指的是主从复制的时候存在内存拷贝。master-slave模式下，master直接从mmap中取buffer写socket，而DLedger模式下，master和slave对于raft日志项DLedgerEntry需要进行多次内存拷贝。

Master下线对客户端的影响

对于producer来说，producer路由无法发现master broker下的队列。

对于consumer来说，只要slave不下线，依然可以发现所有队列。

consumer可以正常进行rebalance、从slave拉消息、提交offset到slave。

对于顺序消费，如果在全局锁过期前，master不上线，consumer将无法继续执行本地消费逻辑。

对于延迟消息，master下线期间无法正常调度到目标队列。

对于事务消息，master下线期间无法发起回查。如果producer发送half消息成功后master下线，producer发送END_TRANSACTION失败，需要等待master恢复后回查后执行二阶段提交或回滚。

avatar
文章
阅读
粉丝
