浏览器打开www.baidu.com的流程

Kalin857
1,847 阅读12分钟

概述

  1. www.baidu.com 这个网址进行DNS域名解析，得到对应的IP地址
  2. 根据这个IP，找到对应的服务器，发起TCP的三次握手
  3. 建立TCP连接后发起HTTP请求
  4. 服务器响应HTTP请求,浏览器得到HTML代码
  5. 浏览器解析HTML代码，并请求HTML代码中的资源（js、css、图片等）
  6. 浏览器对页面进行渲染呈现给用户
  7. 服务器关闭TCP连接

注： 为什么HTTP协议要基于TCP来实现？

TCP是一个端到端的可靠的面向连接的协议，HTTP基于传输层TCP协议不用担心数据传输的各种问题（当发生错误时，会重传）

浏览器的渲染过程：

解析文件：

  • 将html文件转换为DOM树
  • 将css文件转换为CSSOM树
  • 将DOM树和CSSOM树合并生成渲染树

绘制图层

  • 根据渲染树生成布局渲染树(回流)
  • 根据布局渲染树生成绘制渲染树(重绘)

合成图层：

  • 根据绘制渲染树合成图层显示在屏幕上

各个步骤具体细节

DNS解析（域名解析服务器）

访问过程：

  • 浏览器会首先看自身有没有对这个域名的缓存，如果有就直接返回，如果没有就去问操作系统
  • 操作系统里会对 DNS 解析结果做缓存，如果缓存中有直接返回 IP 地址
  • 如果还没有找到，那么尝试从hosts文件里面去找

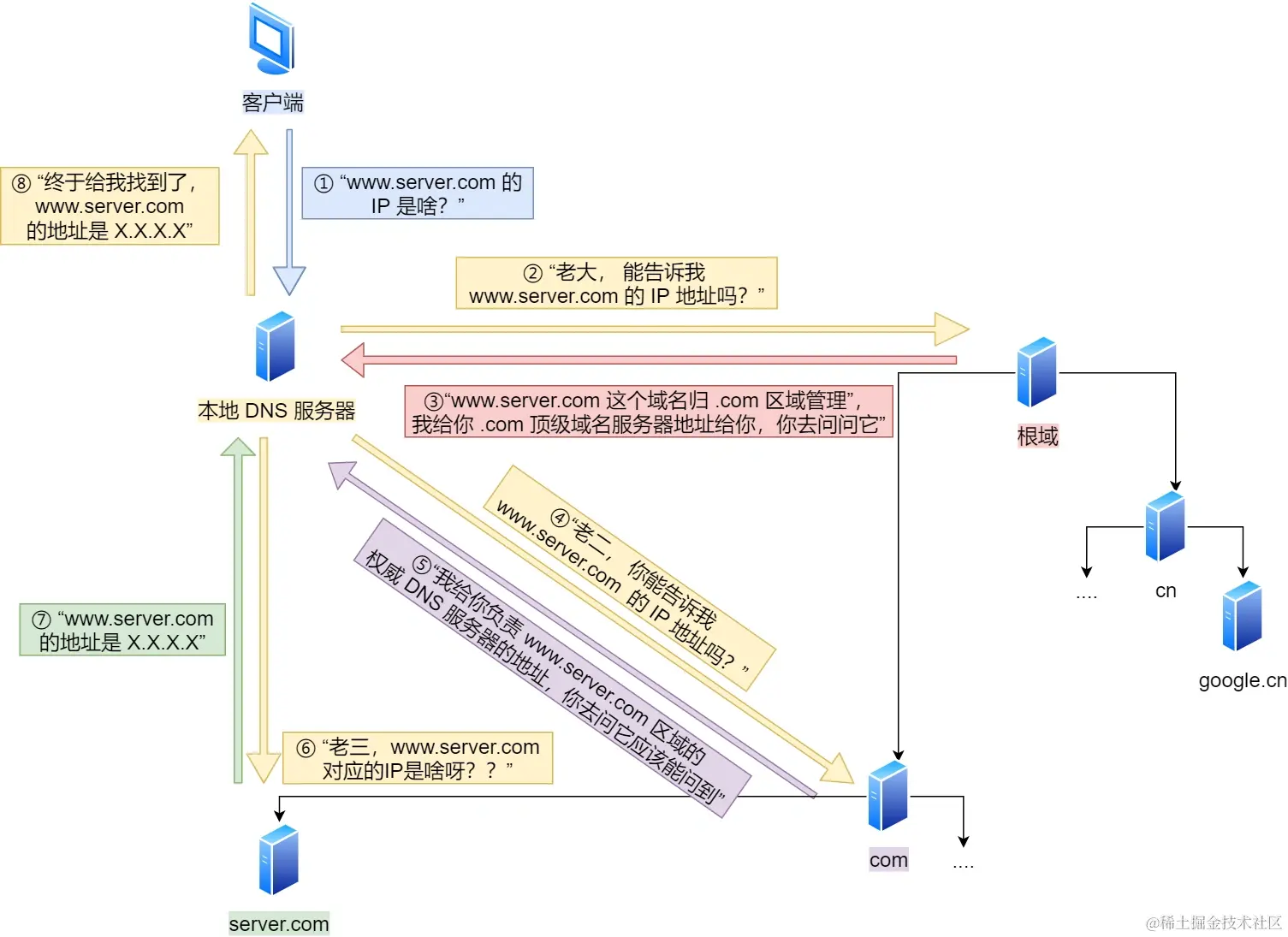

  • 在前面三个过程都没有获取到的情况下，就递归地去域名服务器去查找，具体过程如下
    • 客户端发出DNS请求，并发送给本地 DNS 服务器。
    • 本地域名服务器的缓存中没有，就去问根 DNS 服务器（.）
    • 根 DNS 服务器收到本地 DNS 的请求后，发现后置是 .com，就给.com 顶级域名服务器地址，接着问顶级域名服务器
    • 顶级域名服务器给出负责 www.server.com 区域的权威 DNS 服务器的地址，接着去问权威 DNS 服务器
    • 权威 DNS 服务器查询后将对应的 IP 地址 X.X.X.X 告诉本地 DNS。
    • 本地 DNS 再将 IP 地址返回客户端，客户端和目标建立连接。


DNS在哪些场景下会用TCP / UDP？ DNS缓存中，原始的域名和IP地址发生改变，那需要过一段时间去更新缓存中的数据，更新的时候又向上发一次请求，请求IP地址，对比缓存中的IP。这次更新的请求就是 TCP 。但是查询的时候使用的是UDP。 原因：数据包数量 2/9,效率和代价的影响，还有DNS数据载荷非常小，是小量的数据传输，使用UDP的时候能够承载的了，但是更新的时候，追求反而是数据传输的可靠性，所以采用TCP。

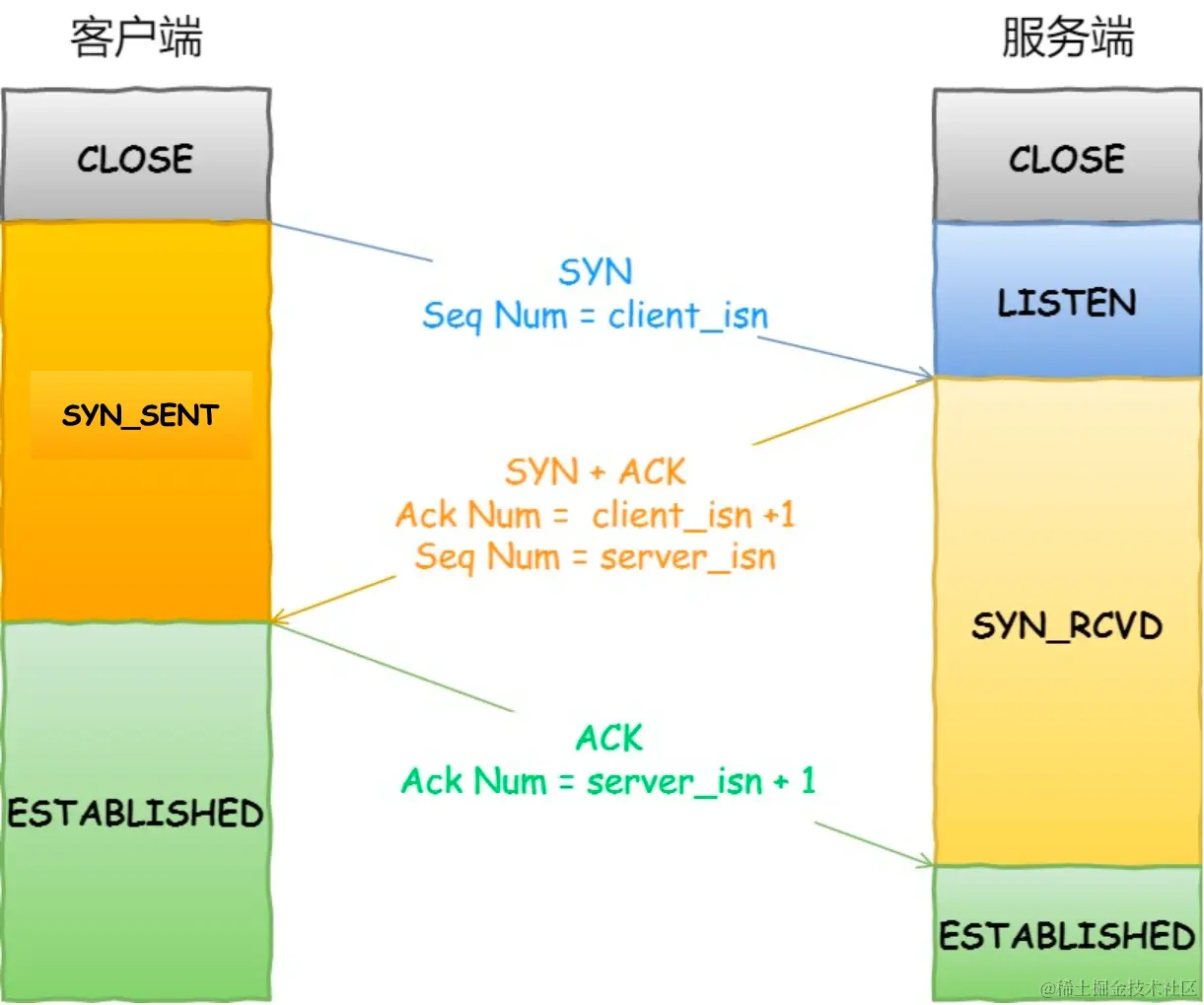

TCP连接建立（三次握手）


  • 一开始，客户端和服务端都处于CLOSED状态。先是服务端主动监听某个端口，处于LISTEN状态
  • 然后客户端主动发起连接SYN,之后处于SYN-SENT状态
  • 服务端收到发起的连接，返回SYN,之后处于SYN-SENT状态
  • 服务端收到发起的连接，返回SYN，之后处于SYN-RCVD状态
  • 客户端收到服务端发送的SYN和ACK之后，发送对SYN确认的ACK，之后处于ESTABLISHED状态，因为它一发一收成功了。
  • 服务端收到ACK的ACK之后，处于 ESTABLISHED 状态，因为它也一发一收了。

所以三次握手目的是保证双方都有发送和接收的能力。

发起HTTP请求（建立连接后）

HTTP请求报文由三部分组成：请求行、请求头、空格、请求正文

请求行：用于描述客户端的请求方式（GET/POST等），请求的资源名称（URL）以及使用的HTTP协议的版本号

请求头：用于描述客户端请求哪台主机及其端口，以及客户端的一些环境信息等

空行：空行就是\r\n（POST请求的时候有）

请求正文：当使用POST等方法的时候，通常需要客户端向服务器传递数据。这些数据就存储在请求正文中（GET方法是保存在url地址后面，不会放到这里）

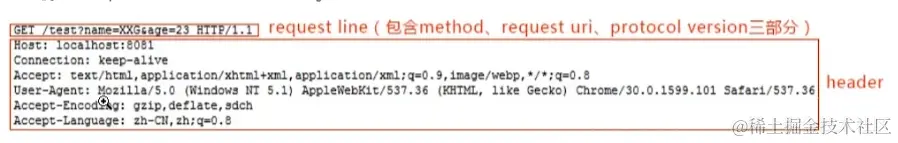

GET请求 image.png POST请求 image.png

服务器响应http请求，浏览器得到html代码

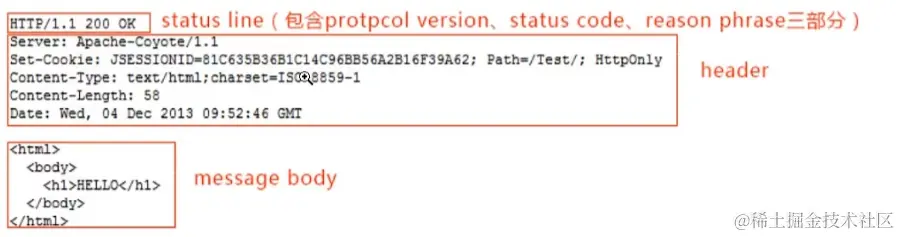

HTTP响应也由三部分组成：状态行、响应头、空格、消息体 状态行包括：协议版本、状态码、状态码描述 状态码：状态码用于标识服务器对请求的处理结果

1xx: 指示信息——标识请求已经接受，继续处理

2xx: 成功——表示请求已经被成功接收、理解、接受

3xx: 重定向——要完成请求必须更进一步的操作

4xx: 客户端错误——请求有语法错误或请求无法实现

5xx: 服务器端错误——服务器未能实现合法的请求

常见：200（OK）、204（响应头没有 body 数据）、206（返回的 body 数据并不是资源的全部，而是其中的一部分）、301（永久重定向，需要改用新的URL）、302（临时重定向）、304（重定向已存在的缓冲文件）、403（服务器禁止访问资源，并不是客户端的请求出错）、404（请求的资源在服务器上不存在或未找到）、500（服务器这边有问题）

响应头：用于描述服务器的基本信息，以及客户端如何处理数据

空格：CRLF（\r\n）分割

消息体：服务器返回给客户端的数据


解析文件

HTML文档描述一个页面的结构，浏览器通过HTML解析器将HTML解析成DOM树结构。HTML文档中所有内容皆为节点，各节点间拥有层级关系，彼此相连，构成DOM树。构建DOM树的过程：读取HTML文档的字节，将字节转化成字符，依据字符确定标签，将标签转换成节点，以节点为基准构建DOM树。

浏览器通过CSS解析器将CSS解析成CSSOM树结构，与DOM树结构较像。CSS文档中所有内容皆为节点，与HTML文档中的节点一一对应，各节点间拥有层级关系，彼此相连，构成CSSOM树。构建CSSOM树的过程：读取CSS文档的字节(Bytes)，将字节转换成字符(Chars)，依据字符确定标签(Tokens)，将标签转换成节点(Nodes)，以节点为基准构建CSSOM树。与DOM树的构建过程完全一致。

在构建DOM树的过程中，当HTML解析器遇到<script>时会立即阻塞DOM树的构建，将控制权移交给浏览器的JS引擎，等到JS引擎运行完毕，浏览器才会从中断的地方恢复DOM树的构建。<script>的脚本加载完毕，JS引擎通过DOM API和CSSOM API操作DOM树和CSSOM树。为何会产生渲染阻塞呢？其根本原因在于：JS操作DOM后，浏览器无法预测未来DOM的具体内容，为了防止无效操作和节省资源，只能阻塞DOM树的构建。


绘制图层

进入绘制阶段，遍历渲染树，调用渲染器的paint()在屏幕上绘制内容。根据渲染树布局计算布局样式，即每个节点在页面中的布局、尺寸等几何属性。HTML默认是流式布局，CSS和JS会打破这种布局，改变DOM的集合属性和外观属性。在绘制过程中，根据渲染树布局，再根据布局绘制，这就是回流重绘

  • 回流：几何属性需改变的渲染
  • 重绘：更改外观属性而不影响几何属性的渲染

当生成渲染树后，至少会渲染一次。在后续交互过程中，还会不断地重新渲染。这时只会回流重绘或只有重绘。因此引出一个定向法则：回流必定引发重绘，重绘不一定引发回流。

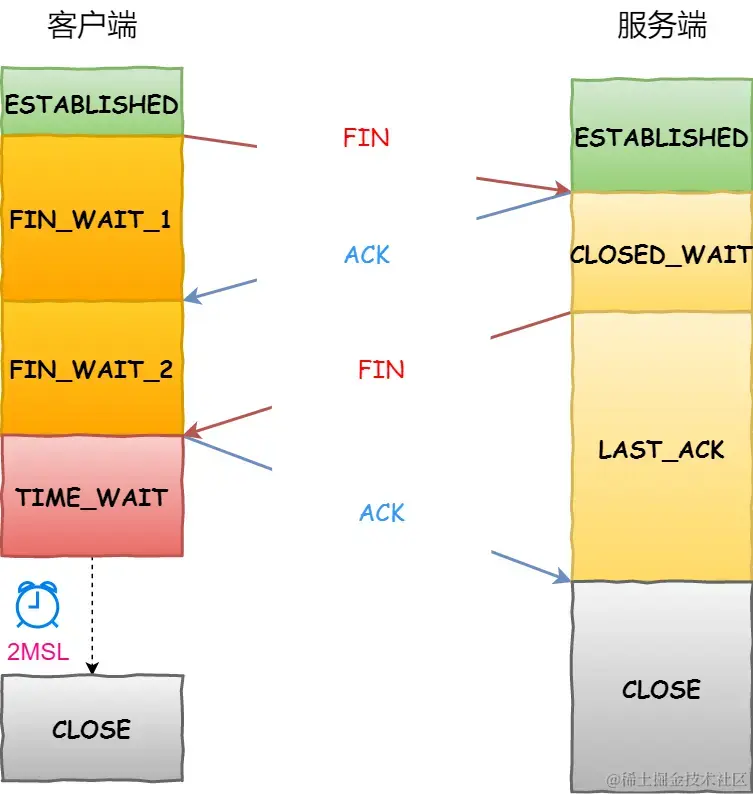

服务器关闭TCP连接


  • 客户端打算关闭连接，此时会发送一个 TCP 首部 FIN 标志位被置为 1 的报文，也即 FIN 报文，之后客户端进入 FIN_WAIT_1 状态。
  • 服务端收到该报文后，就向客户端发送 ACK 应答报文，接着服务端进入 CLOSE_WAIT 状态。
  • 客户端收到服务端的 ACK 应答报文后，之后进入 FIN_WAIT_2 状态。
  • 等待服务端处理完数据后，也向客户端发送 FIN 报文，之后服务端进入 LAST_ACK 状态。
  • 客户端收到服务端的 FIN 报文后，回一个 ACK 应答报文，之后进入 TIME_WAIT 状态
  • 服务端收到了 ACK 应答报文后，就进入了 CLOSE 状态，至此服务端已经完成连接的关闭。
  • 客户端在经过 2MSL 一段时间后，自动进入 CLOSE 状态，至此客户端也完成连接的关闭。

为什么挥手需要四次？

再来回顾下四次挥手双方发 FIN 包的过程，就能理解为什么需要四次了。

  • 关闭连接时，客户端向服务端发送 FIN 时，仅仅表示客户端不再发送数据了但是还能接收数据。
  • 服务端收到客户端的 FIN 报文时，先回一个 ACK 应答报文，而服务端可能还有数据需要处理和发送，等服务端不再发送数据时，才发送 FIN 报文给客户端来表示同意现在关闭连接。

从上面过程可知，服务端通常需要等待完成数据的发送和处理，所以服务端的 ACK 和 FIN 一般都会分开发送，因此是需要四次挥手。

性能优化

1. 利用缓存

  • 对于静态资源文件实现强缓存和协商缓存
    • 文件有更新，如何保证及时更新？(文件指纹： 使用构建工具生成文件的唯一指纹（哈希值）作为文件名的一部分。这确保了每次文件内容发生更改时，文件名都会变化，从而触发浏览器重新下载;每次文件更新时，修改文件名，这会迫使浏览器重新下载文件，因为文件名不同视为不同的资源。)
  • 对于不经常更新接口数据采用本地缓存做数据缓存

2.DNS优化

  • 分服务器部署，增加HTTP并发性（导致DNS解析变慢）
  • DNS Prefetch（DNS 预解析）
    • 当浏览器加载网页时，它会分析网页中的链接（如 <a> 标签、CSS 文件、JavaScript 文件等）。
    • 如果浏览器检测到一个链接，它会尝试预测用户可能会点击的链接，并预先解析这些链接的主机名（即域名），将域名解析成 IP 地址。
    • 浏览器会在后台执行这些 DNS 查询，而不会阻塞页面的加载。这意味着当用户点击链接时，浏览器已经知道了目标服务器的 IP 地址，可以更快地建立连接。
    • <link rel="dns-prefetch" href="https://example.com">

3.TCP的三次握手四次挥手

  • Connection:keep-alive，使用持久连接，客户端可以发出多个并行请求，而不必等待之前的请求完成。这有助于提高页面加载速度。

4.数据传输

  • 减少数据传输的大小
    • 内容或者数据压缩（webpack）
    • 服务端开启GZIP压缩(一般能压缩60%)
    • 大批量数据分批次请求(例如：下拉刷新或者分页，保证首次加载请求次数少)
  • 减少HTTP请求的次数
    • 资源文件合并处理
    • 字体图标：展示的是图标，本质属于字体
    • 雪碧图
    • 图片的BASE64：将图片文件编码成 BASE64 字符串后，可以将其嵌入到网页的 HTML 或 CSS 中，而不必通过 HTTP 请求来获取图片。

5.CDN服务器“地域式分布”

地域式分布的 CDN 架构有助于降低网络拥塞、提高网站性能、加速内容传输，并提供更好的用户体验。通过将内容存储在全球各地，CDN 使用户能够更快地访问网站，而不受地理位置的限制。这对于在线内容提供商、电子商务网站和各种在线服务来说都非常重要。

6.采用HTTP2.0

  • 新的二进制格式（Binary Format），HTTP1.x的解析是基于文本，基于文本协议的格式解析存在天然缺陷，文本的表现形式有多样性，要做到健壮性考虑的场景必然很多，二进制则不同，只认0和1的组合，基于这种考虑HTTP2.0的协议解析决定采用二进制格式，实现方便且健壮
  • header压缩，HTTP1.x的header带有大量信息，而且每次都要重复发送，HTTP2.0使用encoder来减少需要传输的header大小，通讯双方各自cache一份header fields表，既避免了重复header的传输，又减小了需要传输的大小
  • 服务端推送（server push），例如我的网页有一个sytle.css的请求，在客户端收到sytle.css数据的同时，服务端会将sytle.js的文件推送给客户端，当客户端再次尝试获取sytle.js时就可以直接从缓存中获取到，不用再发请求了
  • 多路复用（MultiPlexing）
    • HTTP/1.0 每次请求响应，建立一个TCP连接，用完关闭
    • HTTP/1.1 「长连接」 若干个请求排队串行化单线程处理，后面的请求等待前面请求的返回才能获得执行机会，一旦有某请求超时等，后续请求只能被阻塞，毫无办法，也就是人们常说的线头阻塞；
    • HTTP/2.0 「多路复用」多个请求可同时在一个连接上并行执行，某个请求任务耗时严重，不会影响到其它连接的正常执行；

减少白屏的效果和时间

  • LOADING: 人性化体验
  • 骨架屏：客户端骨屏 + 服务器骨架屏
  • 图片延迟加载
