卷积

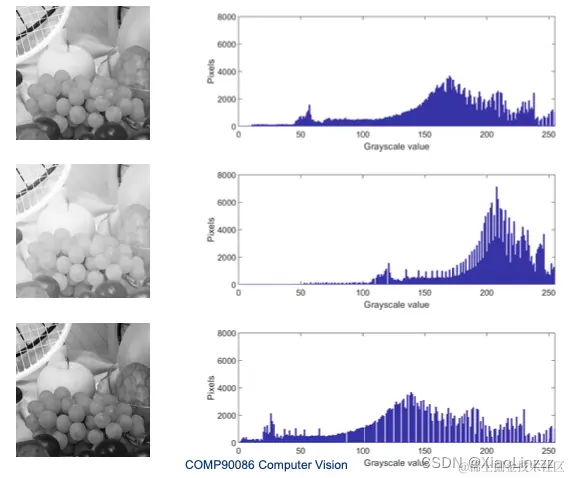

• 像素运算符（Pixel operator）

        像素运算符：根据输入像素值计算每个像素位置的输出值。

        $g(i,j) = h(f(i,j))$

        g: 输出图像        f: 输入图像

• 伽玛校正（Gamma correction）

        伽玛校正：一种非线性操作，用于对视频或数字图像中的亮度进行编码和解码。

• 局部运算符（Local operator）

        局部运算符：根据输入像素周围的像素邻域，计算每个像素位置的输出值。

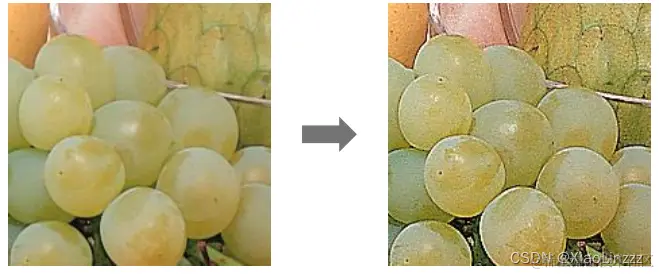

        例子：锐化滤波器（sharpening filter）

• 线性滤波（Linear filtering）

        线性滤波：其中输出像素的值是输入像素的邻域中的像素值的线性组合。

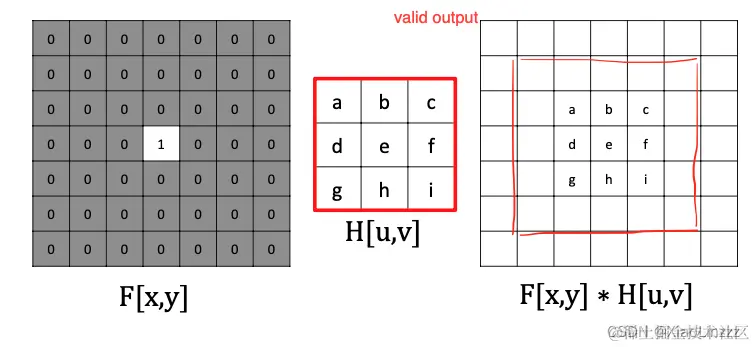

• 互相关卷积（Cross-correlation convolution）

互相关：在图像上叠加滤波器

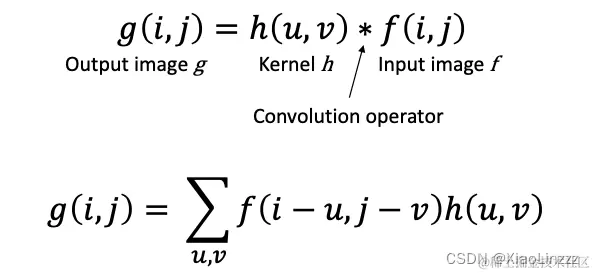

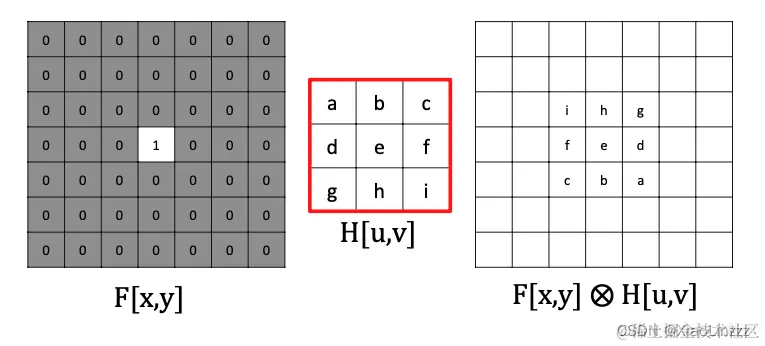

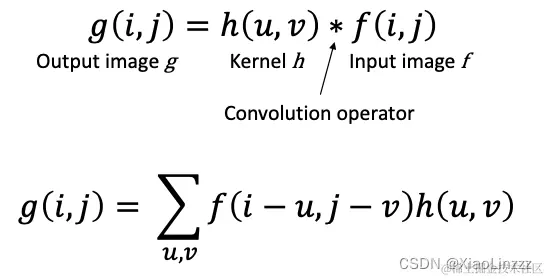

•  卷积运算符（Convolution operator）

卷积：水平和垂直翻转滤波器

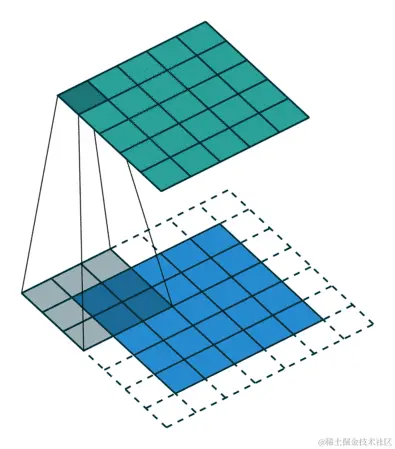

•  动图演示

滤波器（Filters）

• 均值（Average）滤波器

  均值滤波器：采用均值卷积核，其所有权重都相等，即将一个区域的像素计算平均值，然后将窗口中计算的平均值设置为锚点上的像素值。

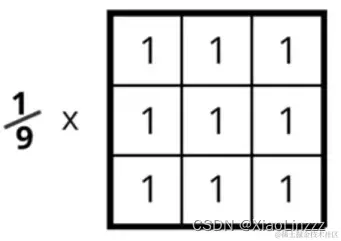

均值卷积核示例

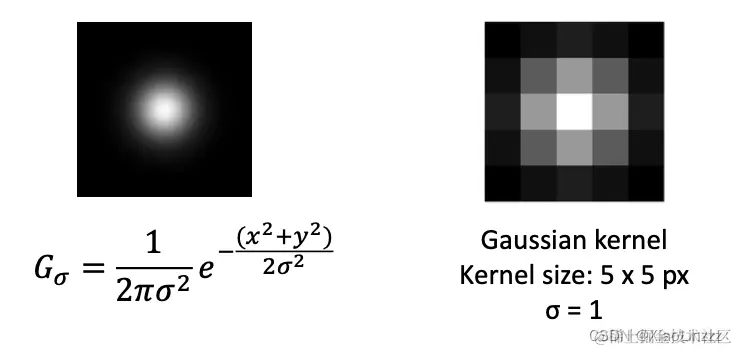

• Gaussian 滤波器

  Gaussian 滤波器：一种线性低通滤波器,能够有效的抑制噪声,平滑图像。在高斯卷积核中，离中心像素越远的像素拥有较低的权重，而离中心像素越近的像素拥有较高的权重。这意味着高斯卷积核在卷积操作中更注重中心像素的影响，而较远的像素影响较小。

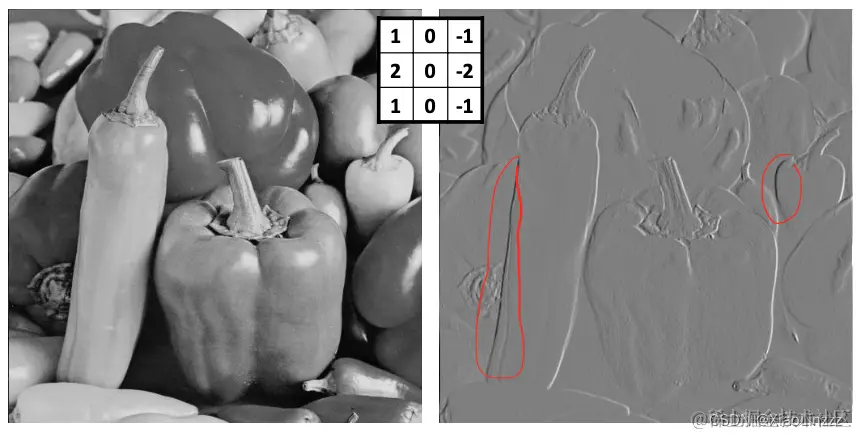

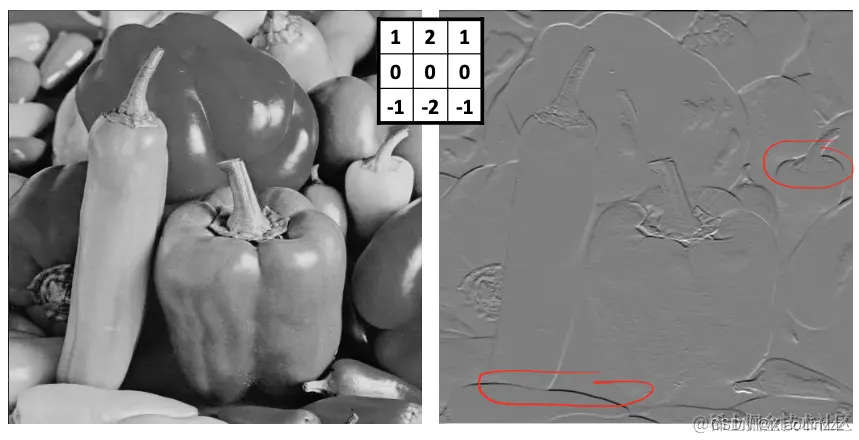

• Sobel 滤波器

  Sobel 滤波器的主要思想是在边缘位置，图像像素的灰度值变化会很剧烈。在水平边缘上，像素值在垂直方向上的梯度较大，在垂直边缘上，像素值在水平方向上的梯度较大。

当卷积核的设计是垂直时，会加强图像的纵向特征

当卷积核的设计是水平时，会加强图像的横向特征

滤波器运算

• 线性滤波器的特性

  • 交换（Commutative）

    $f * h = h * f$

    • 从理论上讲，卷积核（h）和图像（f）的顺序不影响最终结果。
    • 但在实际实现中，许多情况下都关注卷积核和图像的顺序。

  • 结合（Associative）

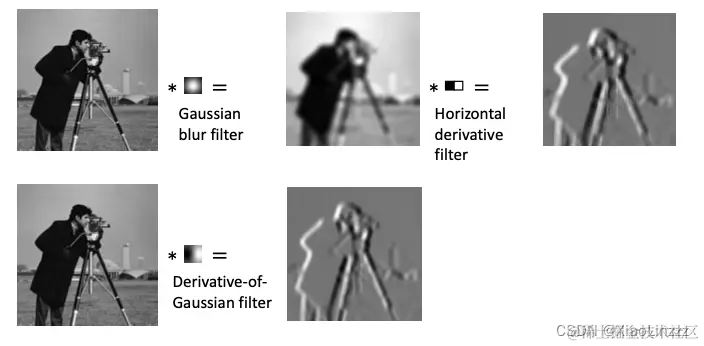

    $(f*h_1) * h_2 = f * (h_1 * h_2)$

    • 这意味着在连续应用多个卷积核时，可以根据情况选择一种更高效的顺序，以提高运算效率。

  • 分配（Distributive over addition）

    $f * (h_1 + h_2) = (fh_1) + (fh_2)$

    • 这个性质允许我们在处理时将卷积分解为两部分，分别处理后再相加，以简化计算。

  • 数乘可交换性（Multiplication cancels out）

    $kf * h = f * kh = k(f*h)$

    • 这表示我们可以在卷积运算之前或之后对卷积核进行缩放（数乘），结果是相同的。

优化图像处理效率

• 多个滤波器

  如果需要对图像应用多个滤波器，可以将这些滤波器合并成一个单一的滤波器，然后只对图像进行一次滤波操作，这样可以提高计算效率。通过将滤波器组合起来，可以减少多次卷积的计算量，从而在处理图像时节省时间和计算资源。

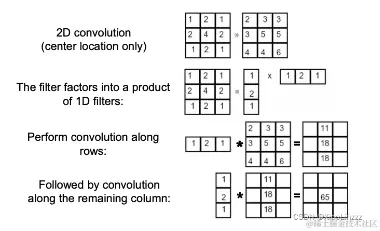

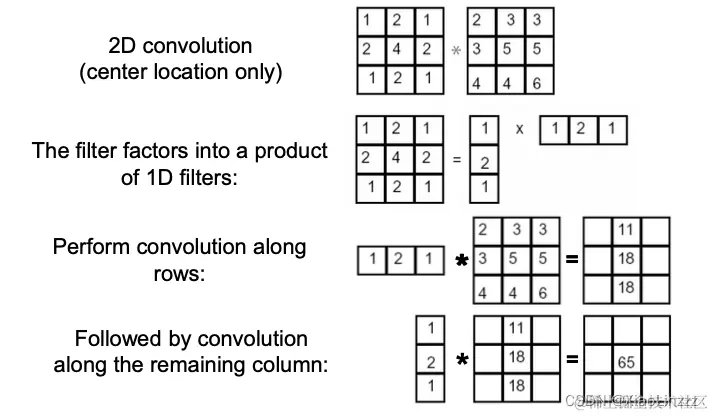

• 可分离滤波器

  当我们需要应用一个二维滤波器时，通过将其分解成两个一维滤波器的乘积，可以大幅提高滤波的计算效率。

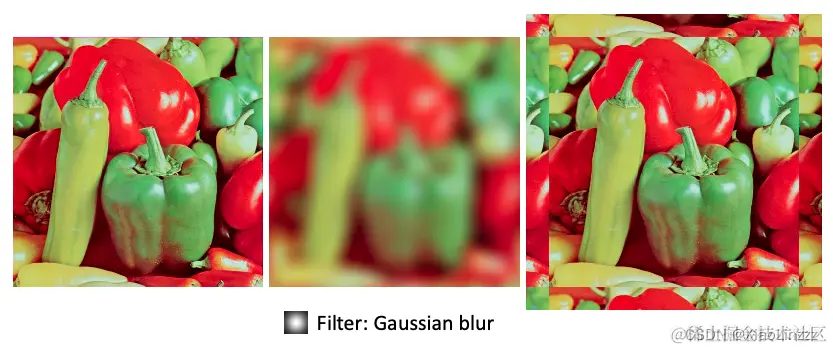

边界处理

在图像处理和卷积操作中，边缘处理是指在对图像进行滤波或卷积操作时，对图像边界上的像素进行处理的方式。因为卷积核通常比图像小，当卷积核滑动到图像边界时，无法完全覆盖卷积核的所有元素，这样会导致边界处的像素无法进行完整的卷积运算。

• 填充恒定值（Pad with constant value）

  在图像边界外部用指定的常数值填充，以扩展图像尺寸，使卷积核可以完全覆盖图像。常用的常数值包括0或者黑色像素值。

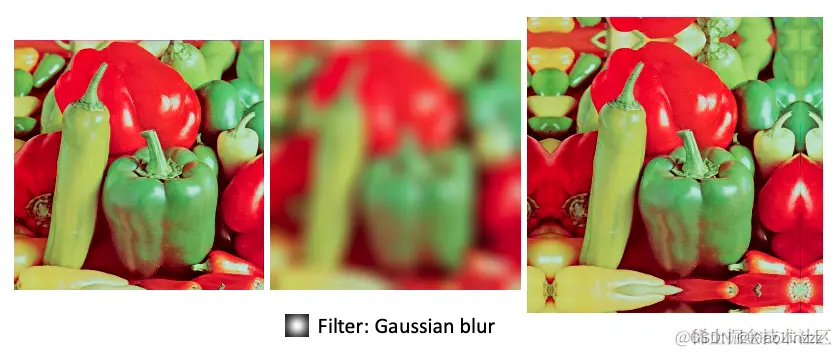

• 图像环绕（Wrap image）

  将图像在边界处进行环绕处理。当卷积核滑动到图像边缘时，如果超出了图像边界，就从对应的另一侧开始，形成环绕处理。这样处理后，可以实现周期性的特性，适用于周期性图像，例如纹理等。

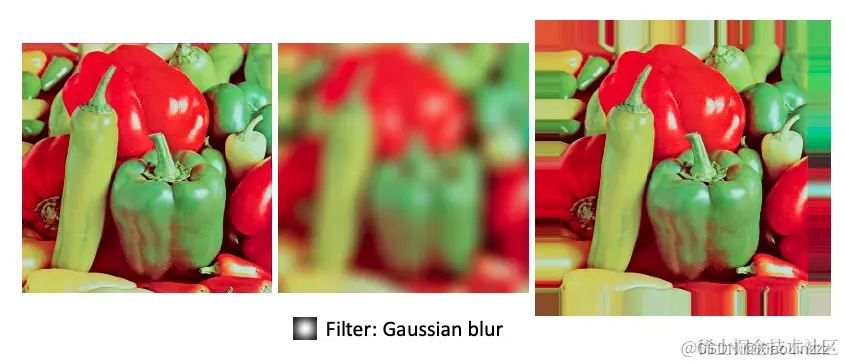

• 边界值截断 / 复制（Clamp / replicate the border value）

  用图像边界上最靠近边缘的像素值来填充卷积核无法覆盖的区域。这样处理后，输出图像边缘会保持与输入图像边缘相似的值，适用于平滑处理。

• 图像反射（Reflect image）

  通过在图像边界处进行镜像复制，使用复制后的像素来填充卷积核无法覆盖的区域。这样处理后，可以在输出图像的边缘处保持一定程度的平滑过渡，适用于边缘检测和特征提取等任务。
