产品品牌：永嘉微电/VINKA
产品型号：VK3606D

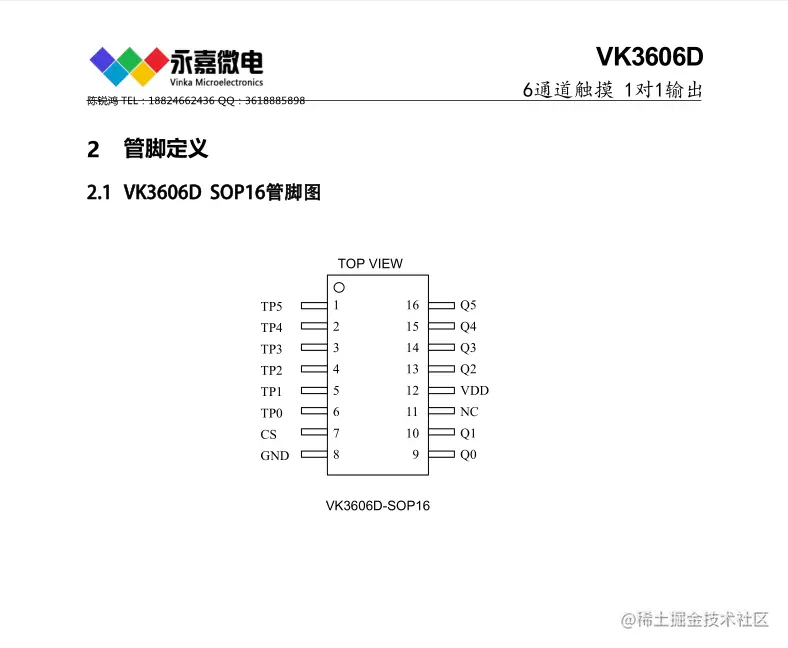

封装形式：SOP16
概述：
VK3606D SOP16具有6个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了6路1对1直接输出低电平有效。最长输出时间10S。芯片内部采用特殊的集成电路， 具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯 片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种6触摸按键+IO输 出的应用提供了一种简单而又有效的实现方法。ZTT900
特点：
• 工作电压 2.4-5.5V
• 待机电流7uA/3.0V,14uA/5V
• 上电复位功能（POR）
• 低压复位功能（LVR）
• 触摸输出响应时间：工作模式 48mS ，待机模式160mS
• 单键1对1直接输出低电平有效
• 防呆功能，有效键最长输出时间：10S

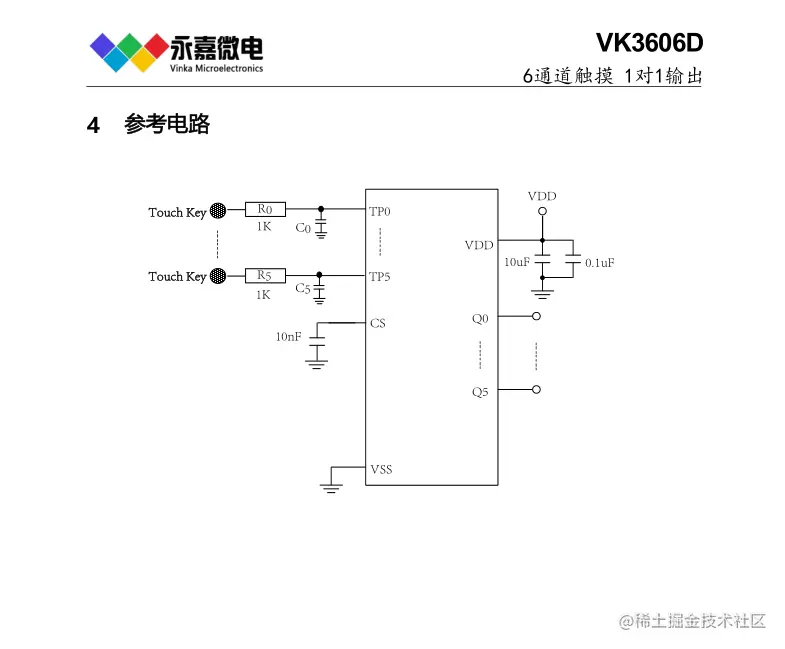

• 通过CS脚接对地电容调节整体灵敏度(1-47nF）
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
• 上电0.25S内为稳定时间，禁止触摸
• 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S
• 封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
特点：
• 工作电压 2.4-5.5V
• 待机电流7uA/3.0V,14uA/5V
• 上电复位功能（POR）
• 低压复位功能（LVR）
• 触摸输出响应时间：工作模式 48mS ，待机模式160mS
• 单键1对1直接输出低电平有效
• 防呆功能，有效键最长输出时间：10S
• 通过CS脚接对地电容调节整体灵敏度(1-47nF）
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
• 上电0.25S内为稳定时间，禁止触摸
• 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S
• 封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
电容式触摸触控IC系列简介如下：
抗干扰低功耗触控IC-高性价比系列
VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6
VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：---
抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8
VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出
抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8
VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8
VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16
VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10
VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(33超小体积)
VK3606D 工作电压/待机电流：2.4V-5.5V/7μA*(3V) 感应通道数：6 输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
——————————————————————————————————————————————————
适用开关电源触摸IC系列
VK3606DM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3606OM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3606OM-A 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3608BM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：8 输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3610IM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：10 输出方式：I2C输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
低功耗触摸IC-VK37XX系列
VK3702DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK3702TM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK3702OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8
VK3706DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
VK3706OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接/开漏输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16
