MLP_BP反向传播

实验要求

以三层感知机为例，使用反向传播算法更新MLP的权重和偏置项。

Define $S_w$ and $S_b$ as:

\begin{aligned} &S_w=\sum_{c=1}^C \sum_{\boldsymbol{y}_i^M \in c}\left(\boldsymbol{y}_i^M-\boldsymbol{m}_c^M\right)\left(\boldsymbol{y}_i^M-\boldsymbol{m}_c^M\right)^T \\ &S_b=\sum_{c=1}^C n_c\left(\boldsymbol{m}_c^M-\boldsymbol{m}^M\right)\left(\boldsymbol{m}_c^M-\boldsymbol{m}^M\right)^T \end{aligned}

where $m_c^M$ is the mean vector of $\boldsymbol{y}_i^M$ (the output of the $i$ th sample from the cth class), $\boldsymbol{m}^M$ is the mean vector of the output $\boldsymbol{y}_i^M$ from all classes, $n_c$ is the number of samples from the cth class. Define the discriminative regularization term $\operatorname{tr}\left(S_w\right)-\operatorname{tr}\left(S_b\right)$ and incorporate it into the objective function of the MLP:

E=\sum_i \sum_j \frac{1}{2}\left(\boldsymbol{y}_{i, j}^M-\boldsymbol{d}_{i, j}\right)^2+\frac{1}{2} \gamma\left(\operatorname{tr}\left(S_w\right)-\operatorname{tr}\left(S_b\right)\right) .

符号说明

以经典的手写体识别任务为例，说明本次实验推导所用符号的含义：


其中 $\sigma$ 为激活函数，此处使用sigmoid函数即

\sigma(x)=\frac{1}{1+e^{-x}}

导函数为

\sigma^{\prime}(x)=\sigma(x)(1-\sigma(x))

对正则项的理解

首先我们看到，这个题目中的正则项不同于常见的L1正则项或者L2正则项。那么它代表什么含义，又是怎么起到正则化的作用的呢？

在了解了线性判别分析之后，发现这个正则项与线性判别分析中所谓的”类内散度矩阵“和”类问散度矩阵"非常相似。而线性判别分析的核心思想便是”类内方差小、类间间隔大“，在这里也是如此。

\begin{aligned} &S_w=\sum_{c=1}^C \sum_{\boldsymbol{y}_i^M \in c}\left(\boldsymbol{y}_i^M-\boldsymbol{m}_c^M\right)\left(\boldsymbol{y}_i^M-\boldsymbol{m}_c^M\right)^T \\ &S_b=\sum_{c=1}^C n_c\left(\boldsymbol{m}_c^M-\boldsymbol{m}^M\right)\left(\boldsymbol{m}_c^M-\boldsymbol{m}^M\right)^T \end{aligned}

E=\sum_i \sum_j \frac{1}{2}\left(\boldsymbol{y}_{i, j}^M-\boldsymbol{d}_{i, j}\right)^2+\frac{1}{2} \gamma\left(\operatorname{tr}\left(S_w\right)-\operatorname{tr}\left(S_b\right)\right).

从损失函数可以看出，，我们希望让类内散度矩阵 $S_w$ 尽可能小，即同一类的样本尽量预测结果一致；同时 $S_b$ 是类间散度矩阵，我们希望让它尽可能大，以让模型更好的”区别“开不同的样本。

为了下面分析的方便，对损失函数进行拆解。

容易证明，对于两个阶数都是 $m \times n$ 的矩阵 $\boldsymbol{A}_{m \times n}, \boldsymbol{B}_{m \times n}$ , 其中一个矩阵乘以另一个矩阵的转置的迹, 本质是 $\boldsymbol{A}_{m \times n}, \boldsymbol{B}_{m \times n}$ 两个矩阵对应位置的元素相乘并相加, 可以理解为向量的点积在矩阵上的推广, 即:

\begin{aligned} \operatorname{tr}\left(\boldsymbol{A} \boldsymbol{B}^T\right) &=a_{11} b_{11}+a_{12} b_{12}+\cdots+a_{1 n} b_{1 n} \\ &+a_{21} b_{21}+a_{22} b_{22}+\cdots+a_{2 n} b_{2 n} \\ &+\cdots \\ &+a_{m 1} b_{m 1}+a_{m 2} b_{m 2}+\cdots+a_{m n} b_{m n} \end{aligned}

则对于题中的列向量也是如此，在损失函数中表现为各元素的平方和。

由此可以得到单个样本单个特征的损失函数:

E_{ij}=\frac{1}{2}\left({y}_{i, j}-{d}_{i, j}\right)^2+\frac{1}{2} \gamma\left[\left({y}_{i, j}-{m}_{c,j}\right)^2-\left({m}_{c,j}-m_j\right)^2\right]

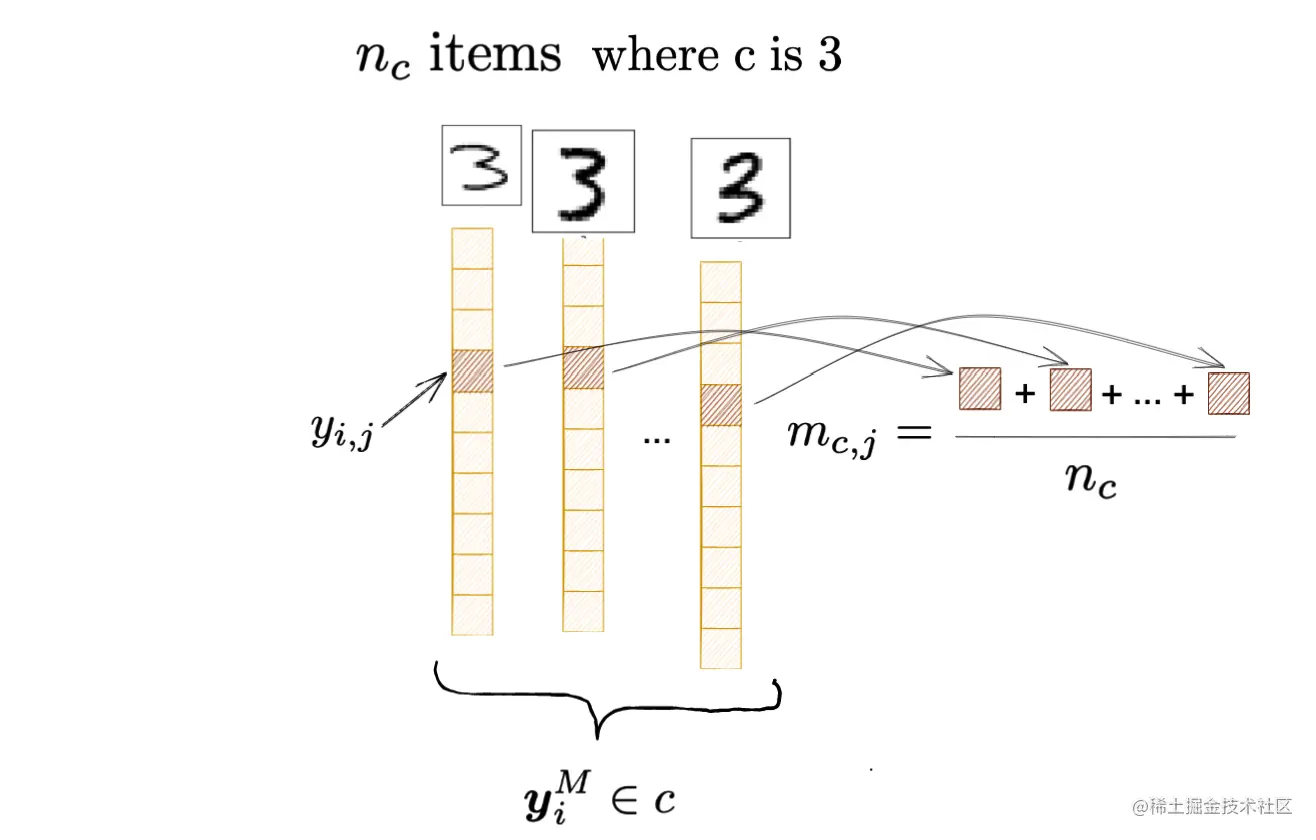

对此公式符号的含义进行如下直观解释:

注：上图所指 $j$ 也为 $3$ ； $m_j$ 表示第 $j$ 类上的预测值在所有样本上的平均。

梯度下降求解

目标

首先我们需要清楚反向传播的目的：我们希望根据模型在样本上的表现结果调节模型，最小化损失函数以让其在训练集上的表现更好。

具体到神经网络，我们需要调节的是每一条边对应的权重或偏置，依据是损失函数对该层权重的偏导。直观一点说，偏导反映的是参数的微小变化对损失的影响。我们希望最小化损失函数，那么比如如果求出来对权重的偏导是正的，那么说明损失函数随权重增大而增大，那么就要让权重变小一点。

因此我们更新参数的方式如下：

\begin{aligned} W^{(l)} &=W^{(l)}-\frac{\alpha}{d }\frac{\partial E}{\partial W^{(l)}}\\ \boldsymbol b^{(l)} &=\boldsymbol b^{(l)}-\frac{\alpha}{d}\frac{\partial E}{\partial b^{(l)}} \end{aligned}\tag{1}

其中 $l$ 是权重和偏置所在的层数，对于三层感知机 $l=1,2$ 。 $\alpha$ 为学习率。 $d$ 为整个训练集大小，比如对于MNIST这个值为60000。

偏导求解

在上面定义了对于单个样本单个特征的损失函数。下面为简化叙述，采用逐样本进行偏导的求解。根据题目的含义我们应该是使用批量梯度下降法进行更新，此时将对每个样本求得的偏导加起来求得总的 $E$ 代入 $(1)$ 中（而不是每个样本都使用 $(1)$ 式进行更新）即可。

也就是

E_i=\sum_{j=1}^{c} E_{ij}\\ E=\sum_{i=1}^{d} E_{i}

$c$ 为类的个数，比如手写体识别中为10，数字 $j$ 对应于类 $j+1$ 。

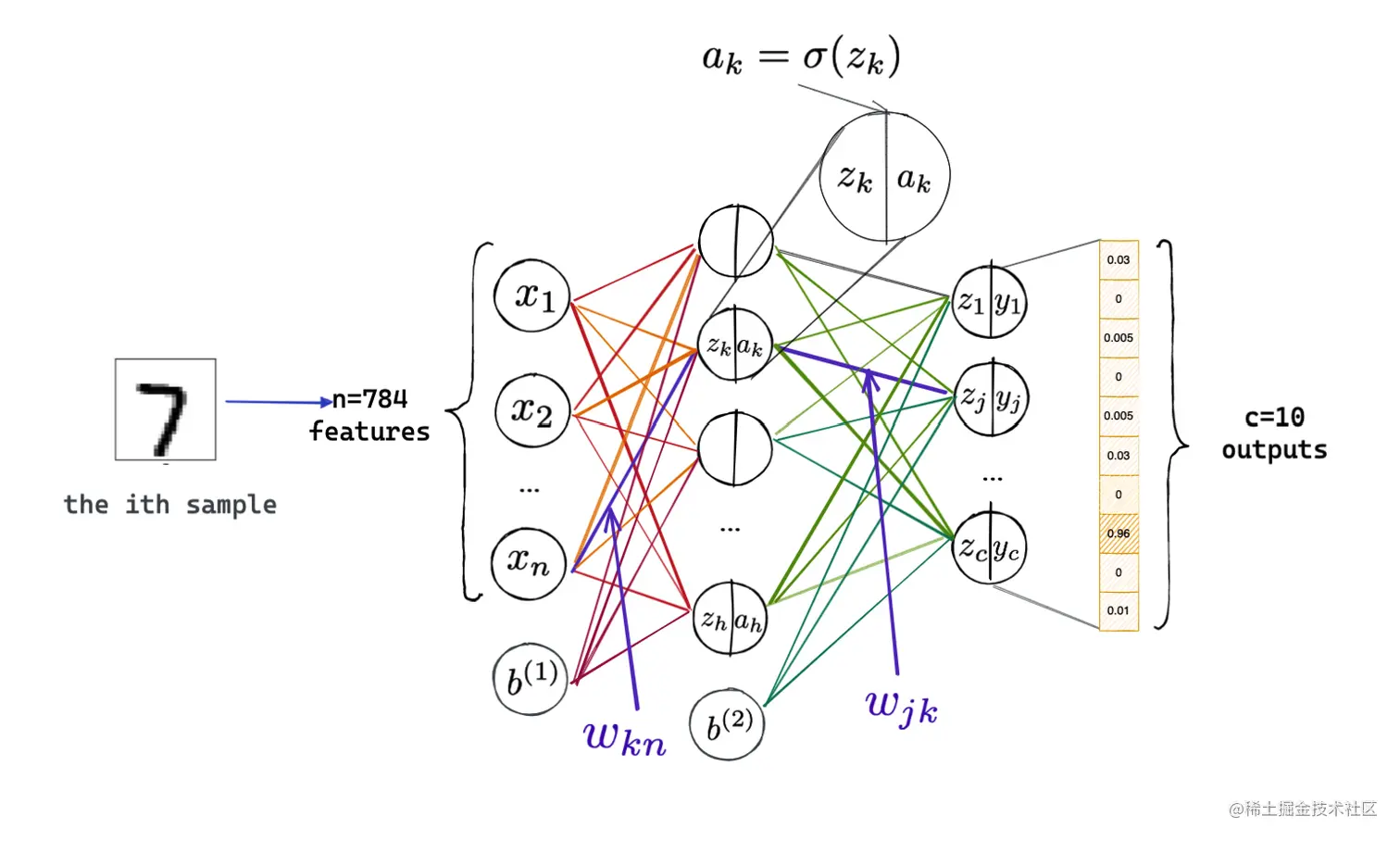

阅读下面的求解过程时如果担心忘记符号对应的含义，可以将下图固定在屏幕上。

图片转存失败，建议将图片保存下来直接上传

最后一层

从总体来看，对于最后一层的某个边 $w_{jk}$ 的权重更新是比较容易进行的。如图所示， $j=1,2...c$ ， $c$ 为类别的个数。 $k=1,2...h$ ， $h$ 为隐层包含的神经元个数。

由链式法则，有：

\frac{\partial E_i}{\partial w_{jk}}= \frac{\partial z_{i,j}}{\partial w_{jk}} \frac{\partial y_{i,j}}{\partial z_{i,j}} \frac{\partial E_i}{\partial y_{i,j}}

由于符号定义中第三层的神经元能够比较好的和第二层的区别开，故省略了表示层数的上标；而 $z$ 和 $a$ 的取值与均与特定的样本有关，故都保留了表示样本的下角标 $i$ 。

我们仍旧可以直观的理解链式法则对应于参数更新的含义。我们要求的是损失函数 $E_i$ 对 $w_{jk}$ 的敏感程度，而 $w_{jk}$ 能够直接影响的是 $z_{ij}$ ， $z_{i,j}$ 影响 $y_{ij}$ ， $y_{i,j}$ 才直接影响到损失函数。因此需要借助链式法则将这个”影响链“串起来。

$z_{i,j}$ 取决于第二层所有神经元，但我们只需要关注与正在求偏导的边相关的节点：

z_{i,j}=\cdots+w_{j k} a_k+\cdots

故有

\frac{\partial z_{i,j}}{\partial w_{jk}}=a_{i,k}

$y_{i,j}=\sigma\left(z_{ij}\right)$ ，因此 $\frac{\partial y_{i,j}}{\partial z_{i,j} }$ 就等于激活函数的导数，即 ${\sigma}’\left(z_{i,j}\right)$ 。重点是最后一项：

\frac{\partial E_i}{\partial y_{i,j}}=\frac{\partial{(\sum_{p=1}^{c} }E_{ip})}{\partial y_{i,j}}

而

E_{ip}=\frac{1}{2}\left({y}_{i,p}-{d}_{i, p}\right)^2+\frac{1}{2} \gamma\left[\left({y}_{i, p}-{m}_{c,p}\right)^2-\left({m}_{c,p}-m_p\right)^2\right]

$E_{ip}$ 中包含 $E_{ij}$ ，而且我们只关心 $E_{ij}$ 。 $E_{ij}$ 里面自然有一个 $y_{ij}$ 。不仅如此，别忘了 ${m}_{c,j}$ 和 $m_j$ 也都是与 $y_{ij}$ 相关的变量，比如

{m}_{c,j}=\frac{1}{n_c}\sum_{N=1}^{n_c}{y}_{N,j}

$c_N$ 是这个样本所属的类在训练集中的数目，比如这个样本实际上是个"3"，那么 $c_N$ 就是训练集中"3"的数目。

${y}_{i, j}$ 自然对应 ${y}_{N, j}$ 中的某一个。因此

\frac{\partial {m}_{c,j}}{\partial y_{ij}}=\frac{1}{n_c}

同样的，

{m}_{j}=\frac{1}{d}\sum_{N=1}^{d}{y}_{N, j}\\ \frac{\partial {m}_{j}}{\partial y_{ij}}=\frac{1}{d}

$d$ 是训练集中样本数目。

由此我们可以继续求解：

\begin{align} \frac{\partial E_i}{\partial y_{i,j}}&=\frac{\partial{(\sum_{p=1}^{c} }E_{ip})}{\partial y_{ij}}=\frac{\partial{E_{ij} }}{\partial y_{ij}}\\ &={y}_{i,j}-{d}_{i, j}+\gamma\left[(y_{ij}-m_{c,j})(1-\frac{1}{n_c})-(m_{cj}-m_{j})(\frac{1}{n_c}-\frac{1}{d})\right] \end{align}

将上面求得的结果代入对 $w_{jk}$ 求偏导的式子中：

\begin{align} \frac{\partial E_i}{\partial w_{jk}}&= \frac{\partial z_{i,j}}{\partial w_{jk}} \frac{\partial y_{i,j}}{\partial z_{i,j}} \frac{\partial E_i}{\partial y_{i,j}}\\ &=a_{i,k}\;{\sigma}’\left(z_{i,j}\right)\;\left \{ {y}_{i,j}-{d}_{i, j}+\gamma\left[(y_{ij}-m_{c,j})(1-\frac{1}{n_c})-(m_{cj}-m_{j})(\frac{1}{n_c}-\frac{1}{d})\right]\right \} \end{align}

最后，如果我们想要进行批量梯度下降，需要将所有训练集中样本的损失函数加起来求平均，进行一次更新：

\begin{align} \frac{\partial E}{\partial w_{jk}}&=\sum_{i=1}^{d} \frac{\partial E_i}{\partial w_{jk}}\\ &=\sum_{i=1}^{d}a_{i,k}\;{\sigma}’\left(z_{i，j}\right)\;\left \{ {y}_{i,j}-{d}_{i, j}+\gamma\left[(y_{ij}-m_{c,j})(1-\frac{1}{n_c})-(m_{cj}-m_{j})(\frac{1}{n_c}-\frac{1}{d})\right]\right \} \end{align}

由于三个部分均与 $i$ 有关，所以没有可以提取的公因子，需要逐项累加。并且该式子与第 $i$ 个样本所属类有关，因此也要根据样本情况代入相应的的 $n_c$ 和

$m_{c,j}$ 。

此时我们就可以代入 $(1)$ 式(更新参数的方式)中，进行每条权重边的更新了。

对于最后一层的 $b_j$ 对应偏置的边求解的方式和 $w_{jk}$ 类似。

\frac{\partial E_i}{\partial b_{j}}= \frac{\partial z_{i,j}}{\partial b_{j}} \frac{\partial y_{i,j}}{\partial z_{i,j}} \frac{\partial E_i}{\partial y_{i,j}}

$\frac{\partial z_{i,j}}{\partial b_{j}}=b^{(2)}$ ， $\frac{\partial y_{i,j}}{\partial z_{i,j}}$ 和 $\frac{\partial E_i}{\partial y_{i,j}}$ 已经求得，代入即可。

倒数第二层

倒数第二层某一条权重边记为 $w_{kn}$ 。

\frac{\partial E_i}{\partial w_{kn}}= \frac{\partial z_{i,k}}{\partial w_{kn}} \frac{\partial a_{i,k}}{\partial z_{i,k}} \frac{\partial E_i}{\partial a_{i,k}}

重点是 $\frac{\partial E_i}{\partial a_{i,k}}$ 。它通过影响最后一层的所有节点去影响最终的损失函数。

\frac{\partial E_i}{\partial a_{i,k}}=\underbrace{\sum_{p=1}^{c} \frac{\partial z_{i,j}}{\partial a_{i,k}} \frac{\partial y_{i,j}}{\partial z_{i,j}} \frac{\partial E_i}{\partial y_{i,j}}}_{\text {Sum over the output layer }}

不同于 $z_{i,k}$ ， $z_{i,j}$ 自然是指最后一层的线性变换。

$\frac{\partial y_{i,j}}{\partial z_{i,j}} \frac{\partial E_i}{\partial y_{i,j}}$ 我们前面已经求得了。 $\frac{\partial z_{i,j}}{\partial a_{i,k}}=w_{jk}$ 。

根据递推关系其实也没有很复杂。

前面两项非常容易求得：

\frac{\partial a_{i,k}}{\partial z_{i,k}}=\sigma’\left(z_{i,k}\right)\\ \frac{\partial z_{i,k}}{\partial w_{kn}}=x_{i,n}

同样的，各个样本上的偏导累加并求平均，然后设置学习率进行梯度下降更新参数即可。

\frac{\partial E_i}{\partial b_{k}}= \frac{\partial z_{i,k}}{\partial b_{k}} \frac{\partial a_{i,k}}{\partial z_{i,k}} \frac{\partial E_i}{\partial a_{i,k}}

$\frac{\partial z_{i,k}}{\partial b_{k}}=b^{(1)}$ ，其余部分也都已经知道了，因此代入即可按同样的方式更新 $\boldsymbol b$ 。

至此，所有的权重和偏置项都已经更新完毕。

思考

这个正则项与线性判别分析一样，思路很自然，数学表达也很严谨，确远不如L1或L2正则项用的广泛。虽然并没有基于此做过实验，但从推导的过程可以看到，相比L1或L2正则项直接对权重矩阵的范数求导，计算量明显要大的多。比如至少要预先把预测每一类对应的样本数和样本向量均值算出来，在求偏导时也要判断是属于哪一类，对性能肯定是有所损耗。
