蓝牙设备的五种状态

就绪态
广播态
连接态
发起态
扫描态

设备上电后，蓝牙芯片进入就绪态，发起广播就会进入广播态，如果被别的设备连接，就会进入连接态；断开连接就会重新进入就绪态。

蓝牙主机设备可以在就绪态发起扫描，进入扫描态；如果发现需要连接的设备发起连接，进入发起连接态，如果对方接受连接，则双方都进入连接态

蓝牙的基本操作

创建蓝牙对象
打开蓝牙
开始广播，进入广播态，只有广播态的蓝牙设备才能被搜索到。
打开手机连接该设备，则进入连接态

在蓝牙的各种状态转换时，需要使用中断函数处理蓝牙的状态变化，并进行相应的操作

from bluetooth import BLE
from machine import Pin
ble = BLE()
ble.active(True)

led = Pin(2, Pin.OUT)

led.on()
// 开始广播
ble.gap_advertise(
    100,
    adv_data = b'\x02\x01\x05\x05\x09x42\x69\x62\x69',
    resp_data = b'\x06\xFF\x41\x42\x43\x44\x45')

def ble_ieq(event, data): # 蓝牙中断函数
    if event == 1:        # 蓝牙已连接，设备进入连接态
      led.off()
    elif event == 2:      # 蓝牙断开连接，进入就绪态
        // 重新发起广播
        ble.gap_advertise(
            100,
            adv_data = b'\x02\x01\x05\x05\x09x42\x69\x62\x69',
        resp_data = b'\x06\xFF\x41\x42\x43\x44\x45')
        led.off()

ble.irq(ble_irq)

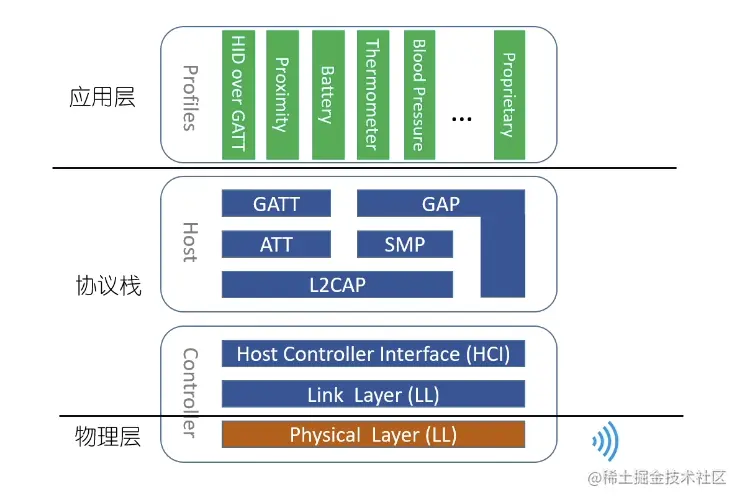

蓝牙服务的特性

应用层：作为蓝牙的应用开发者，我们只需要关注这一层即可
协议栈：由芯片原厂实现
物理层：由芯片原厂实现

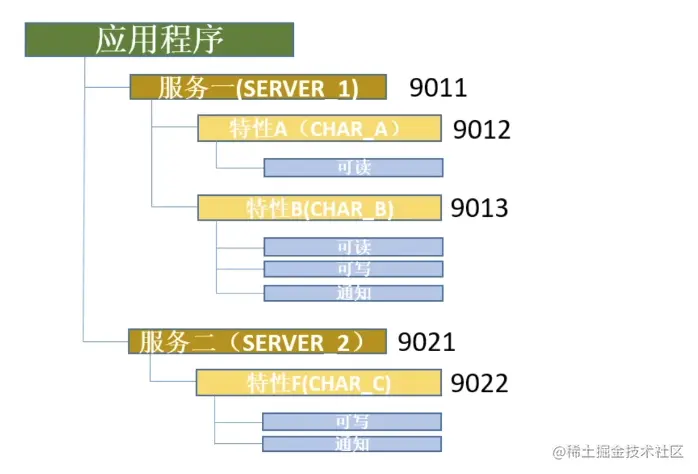

蓝牙设备在应用层是通过服务和特性来实现，一个蓝牙设备可以包含若干个服务，没个服务可以包含若干个特性，每个特性可以包含读写通知。每个服务和特性都要有一个UUID。

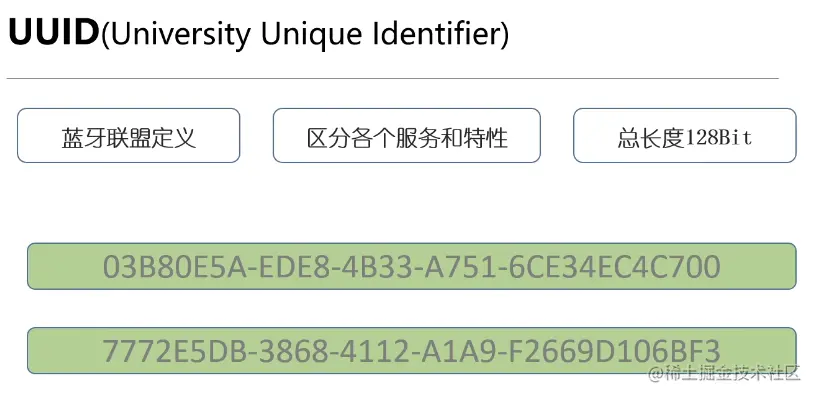

UUID：蓝牙组织定义的，用于区分每个服务和特性的标识符，从长度128Bit（16字节）

这种UUID太长，蓝牙组织定义了一个UUID基地址，允许使用16Bit的UUID与该地址拼接形成128Bit UUID

我们如何构建一个应用程序呢？

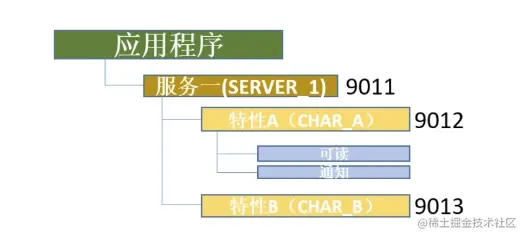

这里描述的是构建一个应用程序，包含一个服务，服务包含两个特性，特性A包含可读可通知，特性B包含可读可写

from bluetooth import BLE

ble = BLE()
ble.active(True)

SERVER_1_UUID = bluetooth.UUID(0x9011)
CHAR_A_UUID = bluetooth.UUID(0x9012)
CHAR_B_UUID = bluetooth.UUID(0x9013)

# 设置特性的读写权限
CHAR_A = (CHAR_A_UUID, bluetooth.FLAG_READ | ubluetooth.FLAG_NOTIFY,)
CHAR_A = (CHAR_A_UUID, bluetooth.FLAG_READ | ubluetooth.FLAG_WRITE,)

# 将特性A和特性B放入服务1中
SERVER_1 = (SERVER_1_UUID, (CHAR_A, CHAR_B,),)
# 把服务1放入服务集合中
SERVICES = (SERVER_1, )

# 注册服务到gatts
((char_a, char_b),) = ble.gatts_register_services(SERVICES)

# 开启广播
ble.gap_advertise(
    100,
    adv_data = b'\x02\x01\x05\x05\x09x42\x69\x62\x69')


def ble_ieq(event, data): # 蓝牙中断函数
    if event == 1:        # 蓝牙已连接，设备进入连接态
      led.off()
    elif event == 2:      # 蓝牙断开连接，进入就绪态
        // 重新发起广播
        ble.gap_advertise(
            100,
            adv_data = b'\x02\x01\x05\x05\x09x42\x69\x62\x69')
        led.off()

ble.irq(ble_irq)

练习

蓝牙数据的收发

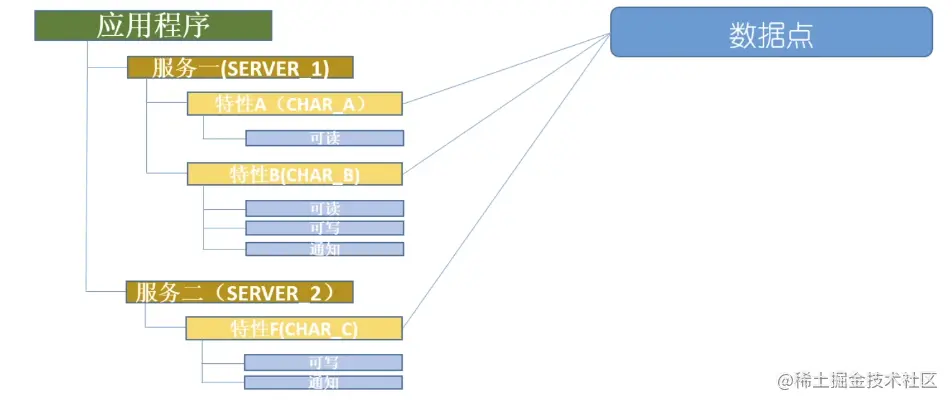

蓝牙的通讯是基于一个个特性实现的，每一个特性都可以被看作一个数据点。数据的收发都需要依托于这些数据点，对数据点的操作方法有如下五种类型。

Read
Write
Write With No Response
Notify
Indicate

以蓝牙和手机通信作为讲解，设备作为从机，蓝牙作为主机，讲解特性

读操作：就是手机读取设备中某个特性的值写操作：手机修改设备中某个特性的值，需要设备回应

Write With No Response与写操作类似，就是写完后不需要设备回应

Notify：设备中的某个值变化，同志手机读取某个特性的数据，需要在手机端，订阅相应的通知才有效。

Indicate：与Notify操作类似，不同之处在于Indicate需要手机回应，Notify则不需要。

# 在中断函数中加入事件来处理这些
def ble_ieq(event, data): # 蓝牙中断函数
    if event == 1:        # 蓝牙已连接，设备进入连接态
      pass
    elif event == 2:      # 蓝牙断开连接，进入就绪态
        // 重新发起广播
        ble.gap_advertise(
            100,
            adv_data = b'\x02\x01\x05\x05\x09x42\x69\x62\x69')
   elif event == 3:                              # 收到Write请求时，触发该事件
       conn_handle, char_handle = data
       buffer = ble.gatts_read(char_handle)      # 读取手机输入的数据
       print(buffer)                             # 打印输入的数据
       if buffer == b'A':                        # 如果受到字母A
          ble.gatts_notify(0, char_handle, b'b') # 返回字母B, 手机端打开订阅功能才能受到字母B

总结

低功耗蓝牙通讯是基于特性完成的
常用的通讯方式有Read, Write, Notify
手机端订阅才能受到 Notify

作业

手机蓝牙控制 LED 亮灭 Write 字母A： LED亮 Write 字母B： LED灭

蓝牙组织联盟定义好的UUID

联盟已经定义好了常用的蓝牙设备UUID比如手表，心率，温度，湿度等。

想要知道这两个特性的值如何设置，需要查阅另一份文档GATT Specification Supplement

比如湿度是16位无符号类型数据，单位为 0.01%，范围是 0.00-100.00

温度是16位有符号类型数据, 单位为 0.01，范围是 -273.15-327.67

from ublutooth import BLE

ble = BLE()
ble.active(True)

SERVER_1_UUID = ubluetooth.UUID(0x081A)
CHAR_A_UUID = ubluetooth.UUID(0x2A6E)
CHAR_B_UUID = ubluetooth.UUID(0x2A6F)
# 设置蓝牙特性
CHAR_A = (CHAR_A_UUID, ubluetooth.FLAG_READ | ubluetooth.FLAG_WRITE | ubluetooth.FLAG_NOTIFY,)
CHAR_B = (CHAR_B_UUID, ubluetooth.FLAG_READ | ubluetooth.FLAG_WRITE,)

SERVER_1 = (SERVER_1_UUID, (CHAR_A, CHAR_B,),)              # 把特性A和特性B放入服务1
SERVICES = (SERVER_1,)                                      # 把服务1放入服务集合中

((char_a, char_b),) = ble.gatts_register_services(SERVICES) # 注册服务到gatts中

ble.gatts_write(char_b,b'\x34\x12') # 小端模式 湿度数据 1234
ble.gatts_write(char_b,b'\x24\x10') # 小端模式 温度数据 1024

如何读取蓝牙电池电量信息呢??

SPP协议（蓝牙实现串口数据透传）

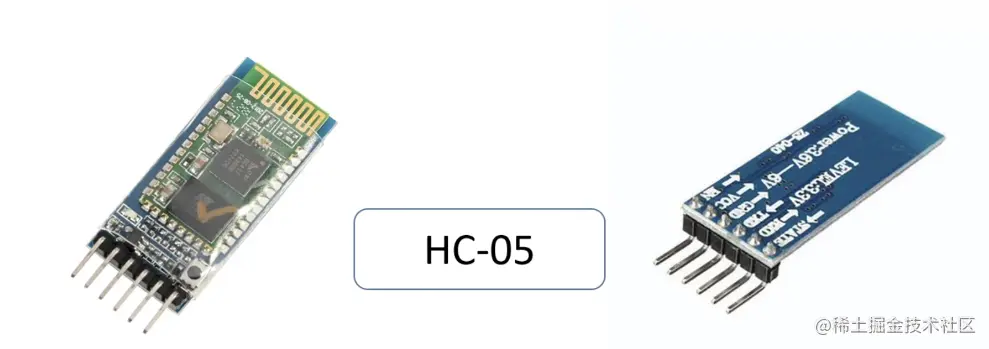

市面上的HC-05蓝牙透传模块，采用的就是经典蓝牙的SPP协议，低功耗蓝牙并未定义SPP协议标准

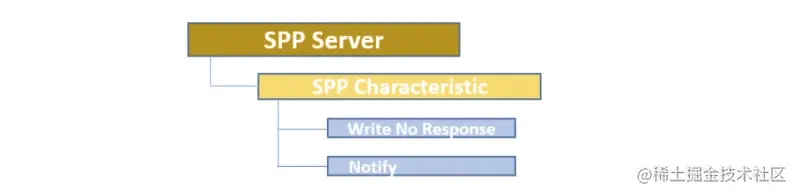

我们可以定义一个服务和特性，来实现类似于SPP的功能

import ubluetooth
from ubluetooth import BLE
from machine import UART, Pin
# 使用串口1
uart1 = UART(1, baudrate=115200, tx= 23, rx=22)

ble = BLE()      # 创建蓝牙对象
ble.active(True) # 打开蓝牙
SPP_SERVER_UUID = ubluetooth.UUID('035892AB-EDCB-5678-4321-A1B2C3D4E5F6') # 服务UUID
SPP_CHAR_UUID = ubluetooth.UUID('035892AB-EDCB-5678-4321-A1B2C3D4E5F7')   # 特性UUID

SPP_CHAR = (SPP_CHAR_UUID, ubluetooth.FLAG_WRITE | ubluetooth.FLAG_NOTIFY,) # 创建特性

SPP_SERVER = (SPP_SERVER_UUID, (SPP_CHAR,),) # 把特性A和特性B放入服务1
SERVICES = (SPP_SERVER,)
((spp_char,),) = ble.gatts_register_services(SERVICES) # 注册服务到gatts

def ble_irq(event,data):
    if event ==1 :
    elif event == 2:
    elif event ==3: # Write事件
        conn_handle, char_handle = data
        buffer = ble.gatts_read(char_handle) # 读取数据
        uart1.write(buffer) # 通过串口输出

while True:
    if uart1.any !=0:
      r = uart1.read()                 # 读取串口数据
      ble.gatts_notify(0, spp_char, r) # 通过蓝牙Notify发送给手机，实现数据发送
