主题背景
目的：一次尝试，希望自己能够有一个比较初始的认识，并且提起进一步学习的兴趣
为什么可以关注到Metal呢？
Metal更新日志：（更新WWDC上发布的Metal新特性）
- WWDC 2014，发布了 Metal，仅支持 iOS 8 以及 A7 以上的设备。
- WWDC 2015，Metal 支持在 OS X 上运行，2012 之后生产的，系统版本在 El Capitan（10.11）之上的 Mac 设备。
- WWDC 2016，Metal 性能优化，一些新技术，比如Tessellation（曲面细分）可用于实现细节层次，高效调整以适应不同材质等。最重要的应该是引入了 Metal Performance Shaders，内置了一系列常用的图像处理 kernel，方便进行图像效果处理。
- WWDC 2017，发布了 Metal 2。名字上是图形 API 更新，实际上更多是内部实现的优化，以及加入一系列调试工具，API 层面并没有多大改变。硬件方面要求一致，系统版本支持 iOS 11，macOS High Sierra，tvOS 11。
- WWDC 2018，iOS 12 之后弃用 OpenGL ES，系统的一些框架全面改成默认 Metal 支持。
- WWDC2019，Metal2.2性能提升， 现在可以进行 100 倍于 OpenGL 的绘图调用
- WWDC2020，从英特尔片上系统 (SoC) 迁移到新品牌的 Apple Silicon，Metal性能提升
- WWDC2021，Metal Shading Language (MSL)2.4
- WWDC 2022，Metal3升级 MetalFX 升级、快速资源加载、离线着色器编译、网格着色器、PyTorch 支持
年年 WWDC，Metal 都有新内容输出，这样的维护力度，可见 Apple 对其的重视。
Metal是什么呢
Metal 名字来源是因为 Metal 是 iOS 平台中最底层的图形框架 (意指 "最接近硬件")。
Metal 是一个和 OpenGL ES 类似的面向底层的图形编程接口，通过使用相关的 api 可以直接操作 GPU 。
其核心目的是尽可能的减少CPU开销，而将运行时产生的大部分负载交由GPU承担。

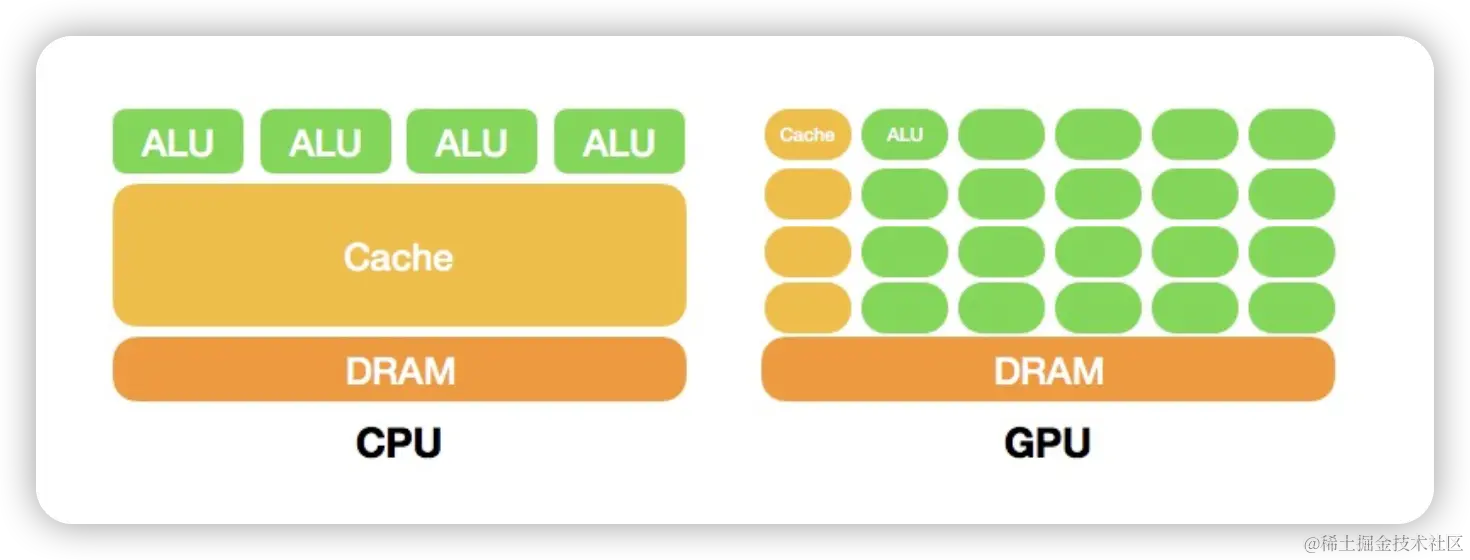

为什么是GPU呢，因为CPU擅长逻辑控制，串行运算。GPU擅长大规模并发计算和浮点计算优化。
- ALU 计算单元
- Cache 高速数据交换存储器
- DRAM 动态随机存取存储器，常见的系统内存
Metal主要可以做什么？
Metal框架支持GPU硬件加速、高级3D图形渲染以及大数据并行运算。且提供了先进而精简的API来确保框架的细粒度(fine-grain)，并且在组织架构、程序处理、图形呈现、运算指令以及指令相关数据资源的管理上都支持底层控制。
- 高性能图形渲染
- 并行计算，机器学习训练模型（结合TensorFlow、PyTorch、CoreML等进行模型训练）
有什么优势？
相较于OpenGL，性能更占优势
相对于CoreImage 使用更加灵活、更强大
对当前开发有什么作用？
- 整理出一个明确的学习路径
- 预研，OpenGL到Metal的迁移 难度和注意点
- 性能调优新思路：GPU使用和性能优化 和监测 （GPU性能分析工具Instrument）
- 了解一些新的名词，能够有个模糊的概念，激发学习和探索的热情
- 可能成为机器学习流行框架的敲门砖。
Metal概貌，需要了解什么呢，又有哪些模块呢？
见下文。
-
学习过程
Metal的“Hello world”
Metal的“Hello World”教程，
渲染方向的是 Using Metal to Draw a View’s Contents （使用MetalKit 快速实现填充背景色）
Using a Render Pipeline to Render Primitives （画三角形，使用渲染通道配绘制过程）
计算方向的是 Performing Calculations on a GPU （这个教程讲的是两个数组求和）
Metal学习模块
通过配置运动、像素色值和深度信息，选择性的降低输入分辨率，从而节省GPU使用时间。
使用MetalKit封装好的API，可快速实现自定义绘制流程。
- Metal Performance Shaders framework
提供了内核级别的调度Metal GPU的计算单元，很多优化后的计算和渲染Shaders，来优化图形计算和渲染表现，充分利用GPU的硬件特性。并且不用手动维护自己的shader资源，会一直存储直到app删除。
- 将高性能图像滤镜效果，并从图像中提取统计数据和直方图数据。
- 实施和运行用于机器学习训练和推理的神经网络。
- 求解方程组、分解矩阵以及乘以矩阵和向量。
- 通过高性能光线几何相交测试加速光线追踪。
- Metal Shading Language Specification
Metal着色器语言，编写更高阶的性能和绘制需求。
MSL语言编写metal的shader代码，基于C++，便于使用。运行在GPU上的图形和数据层计算。和Metal 框架配合使用，metal使用LLVM和clang编译，充分利用其可调试的特点，使用更便捷。
内容：Data Types（buffer、sampler、texture）Operators、Address Spaces、Function and Variable Declarations、Metal Standard Library、Numerical Compliance（数型转换规则）
Metal基础框架

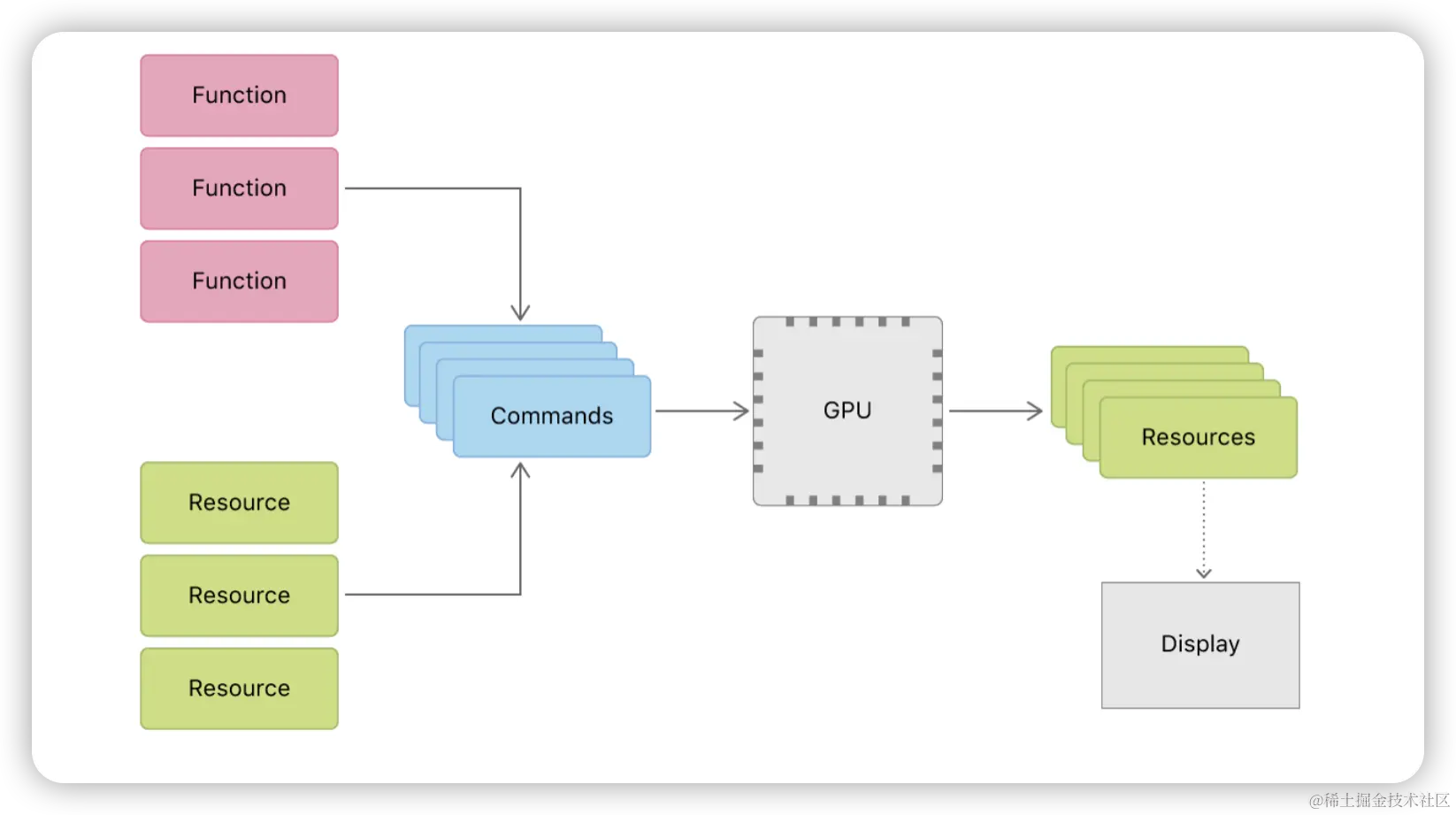

Metal使用过程中，主要是以下三类对象：
Resource：可以用来调配GPU可访问的容器，来存储和管理相关数据，MTLBuffer和MTLTexture
Function：编写自定义的函数，让GPU计算处理数据。MTLFunction、MTLLibrary等
Commands: 组织、提交和执行应用程序的GPU命令。包括MTLCommandQueue、MTLCommandBuffer、MTLCommandEncoder等。
示例：图片中人眼放大
拆分为以下几步：
- 创建一个视图，用来展示结果图
- 提供原图，以供进行效果处理
- 提供原图中，眼睛区域，以便指定区域进行处理
- 提供眼睛放大的处理算法
- 提交给 GPU 处理
- 视图显示处理完的结果图
结合眼睛放大实例，Resourcs 对应原图，眼睛区域这类的数据。 Function 对应眼睛放大算法。Commands 则体现在提交给 GPU 处理。
相关概念：
- GPU Devices
获取当前GPU信息——GPU可用指令集、支持的软件版本信息
- Command Encoders
- 渲染通道
- 计算通道
- 位块信息传输通道（GPU缓冲区、纹理和其他资源之间，CPU和GPU之间可用内存间复制内容，管理和内存布局）
- Indirect Command Encoding，间接编码，支持缓存Metal命令到缓存区供重复调用
- Ray Tracing 光学追踪，更准确地模拟光的行为，可增强现实的真实性（现在仅仅支持在silicon GPU上运行）
- Resources
Resource——存储数据到缓冲区和纹理中，可以管理底层GPU、CPU内存
Buffers 非结构化的数据缓存
Textures 结构化的数据缓存，可作为着色器的输入、输出的像素或视图附件
Memory Heaps可以管理Buffers和Textures数据
Resource loading 资源加载过程
Resource Synchronization 资源数据同步
可创建Metal Dynamic Library，共享已有Shader
- Presentation
HDR（High-Dynamic Range）高动态光照渲染，我们在光暗对比明显的环境下拍摄，摄像头因受到动态范围的限制，测光点设置在取景框亮的地方，整个画面就会为了优先表现明亮的地方而让周围变暗，如果测光点在暗的地方，就会优先表现暗部细节而让画面过度提亮，这样出来的照片不是过曝就是欠曝，不能同时纪录极端亮或者暗的细节。
而经过HDR处理过的照片，即使在明暗对比强烈的情况下拍摄，无论高光、暗部都能表现出来，画面不会过亮或者暗部细节一团黑。能让照片更有层次感。
- Development Tools
- Apple Silicon
MetalKit****
快速绘制屏幕View和使用Metal。
主要的实用功能组：View Management、Texture Loading、Model Handling。
示例代码：Using Metal to Draw a View’s Contents
介绍了MTKView和MTKViewDelegate，了解视图渲染可编程流程
基础概念Fundamentals
设备支持API Device Support
func MPSSupportsMTLDevice(MTLDevice?) -> Bool
- 滤镜组 Image Filters 高性能滤镜应用，以及从图片内容采集统计数据和直方图数据
- 神经网络 Neural Networks
- 顶点和片原着色 Matrices and Vectors
- 光学追踪Ray Tracing
- 内核级别类Kernel Base Classes
- 钥匙链存储Keyed Archivers
- 相关类和协议熟悉Classes&Protocols
-
总结思考
Metal框架初探，因为了解的深度不够，而且还不够全面，有很多知识盲区，所以，还要大家多评价指正。
WWDC2022 关注点：Metal3升级
- MetalFX 升级
借助高性能放大和抗锯齿功能，每帧渲染复杂场景的时间更短。选择时间或空间算法的组合以帮助提高性能。
- 快速资源加载
使用异步 I/O 将资产数据直接从存储优化流式传输到 Metal 纹理和缓冲区。
- 离线着色器编译
编译器可以在项目构建时生成 GPU 二进制文件，以消除应用内着色器编译，帮助游戏提高性能并减少加载时间。
Mas着色器
这个新的几何管道用两个新的着色器阶段（对象和网格）替换了顶点着色器，从而实现更灵活的剔除和 LOD 选择，以及更有效的几何着色和生成。
- PyTorch 的Metal后端
PyTorch 1.12 版中的新 Metal 后端支持使用 MPS Graph 和 Metal Performance Shaders 原语进行高性能、GPU 加速的训练。
LearnMetal代码值得注意的有：
特效效果-多buffer特效实现的可能性🤔
就是要尽可能的减少空闲时间，使得 CPU 和 GPU 最大程度的被利用起来，从而更快的完成任务、实现更流畅的效果。
绿幕视频合成： Mask & 抠图换背景
长腿增高效果
Metal与OpenGL传递纹理
风格化滤镜：
模糊的原理和 Zoom Blur 的具体实现，以及系统提供的景深信息等
借助相关训练好的模型，通过 Core ML 来实现这个风格切换的效果。
参考
Metal示例代码：Metal Sample Code Library | Apple Developer Documentation
