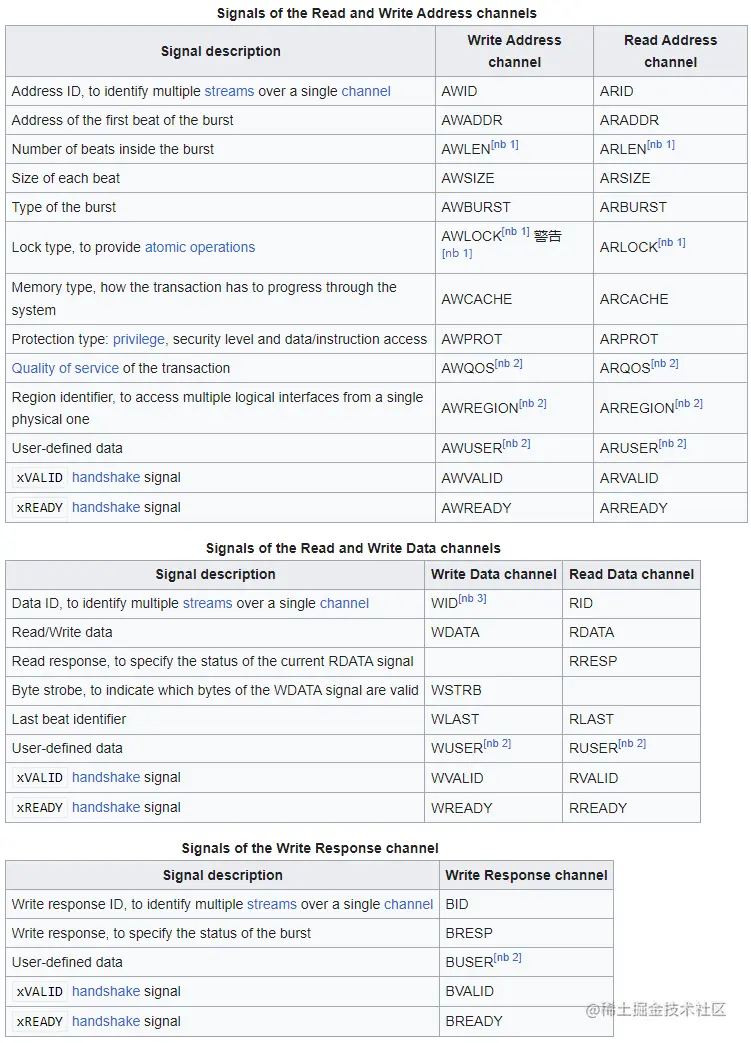

| 信号说明 | AW 写地址通道 | AR 读地址通道 |
|---|---|---|
| 地址 ID，用于识别单个通道上的多个流 | AWID | ARID |
| 突发的第一个节拍的地址 | AWADDR | ARADDR |
| 突发内的节拍数 | AWLEN | ARLEN |
| 每个节拍的大小 | AWSIZE | ARSIZE |
| 突发类型 | AWBURST | ARBURST |
| Lock type, to provide | AWLOCK | ARLOCK |
| 内存类型，事务如何通过系统进行 | AWCACHE | ARCACHE |
| 保护类型：特权、安全级别和数据/指令访问 | AWPROT | ARPROT |
| 区域标识符，用于从单个物理接口访问多个逻辑接口 | AWREGION | ARREGION |
| 用户定义数据 | AWUSER | ARUSER |
xVALID 握手信号 | AWVALID | ARVALID |
xREADY 握手信号 | AWREADY | ARREADY |
| 信号说明 | W 写数据通道 | R 读数据通道 |
|---|---|---|
| Data ID, to identify multiple | WID | RID |
| 读/写数据 | WDATA | RDATA |
| 读响应，指定当前RDATA信号的状态 | RRESP | |
| 字节选通，指示 WDATA 信号的哪些字节有效 | WSTRB | |
| 最后节拍标识符 | WLAST | RLAST |
| 用户定义数据 | WUSER | RUSER |
xVALID 握手信号 | WVALID | RVALID |
xREADY 握手信号 | WREADY | RREADY |
| 信号说明 | W 写响应通道 |
|---|---|
| 写入响应 ID，以识别单个通道上的多个流 | BID |
| 写响应，指定突发的状态 | BRESP |
| 用户定义数据 | BUSER |
xVALID 握手信号 | BVALID |
xREADY 握手信号 | BREADY |
