（八）带你认识存储和数据库 ｜ 青训营

用户4800388611407
46 阅读5分钟

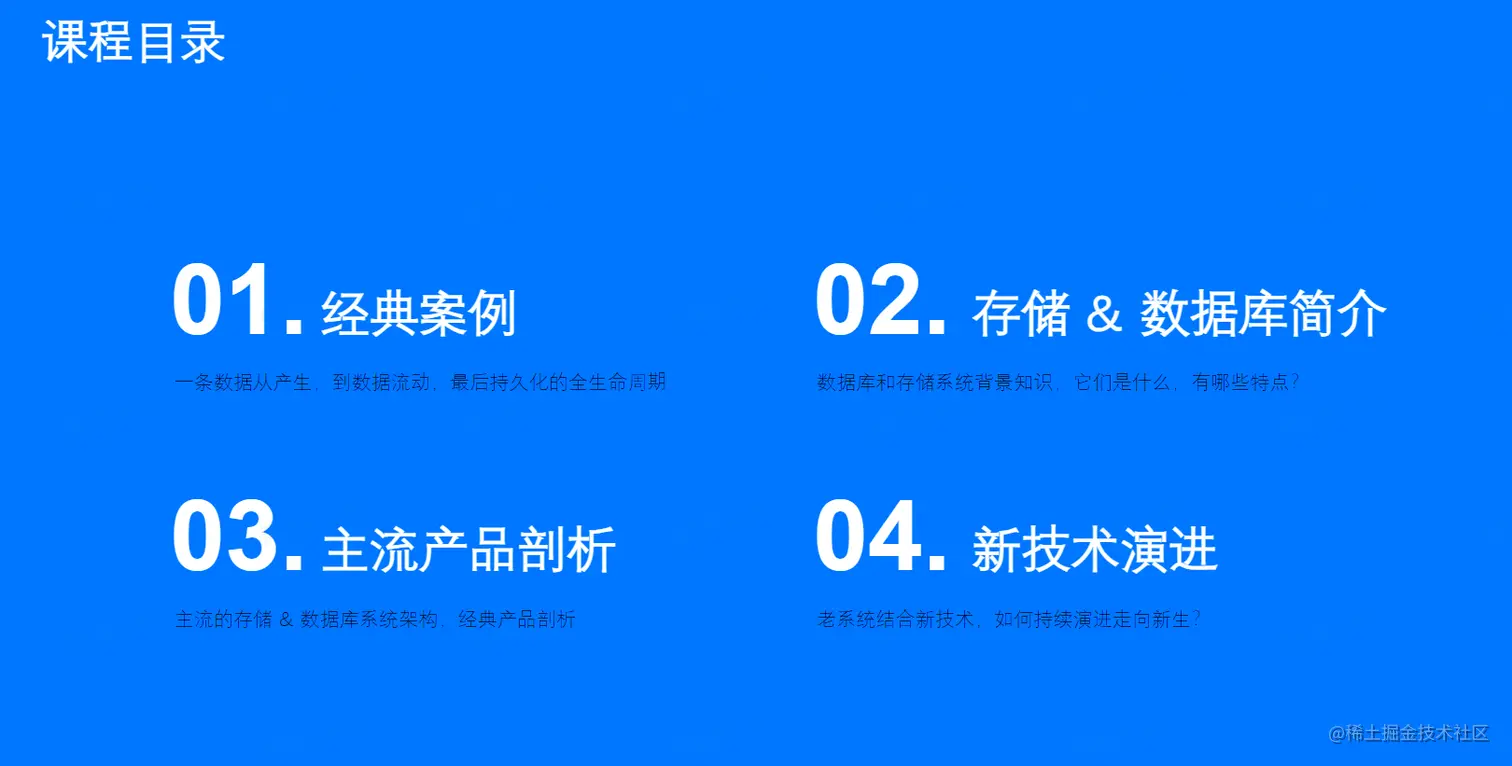

课程目录


01 经典案例

一条数据从产生，到数据流动，最后持久化的全生命周期

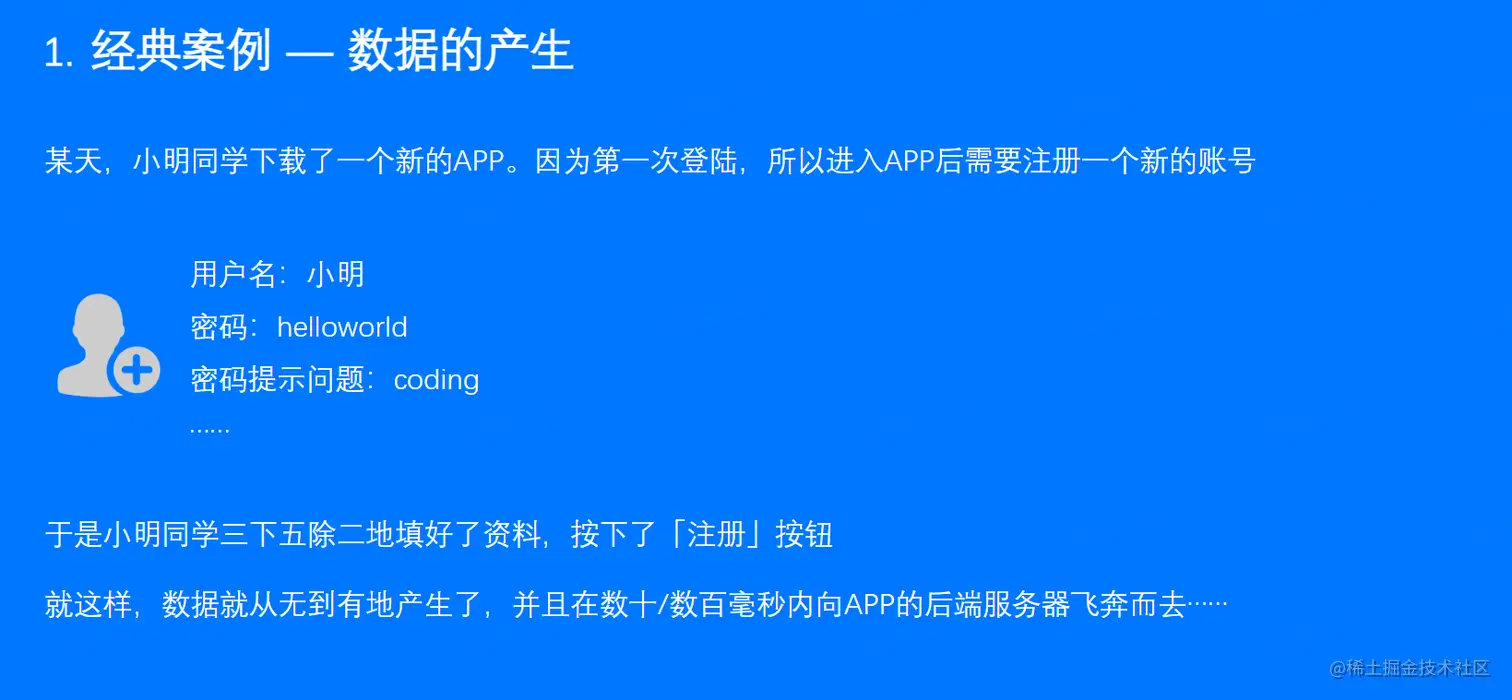

数据的产生

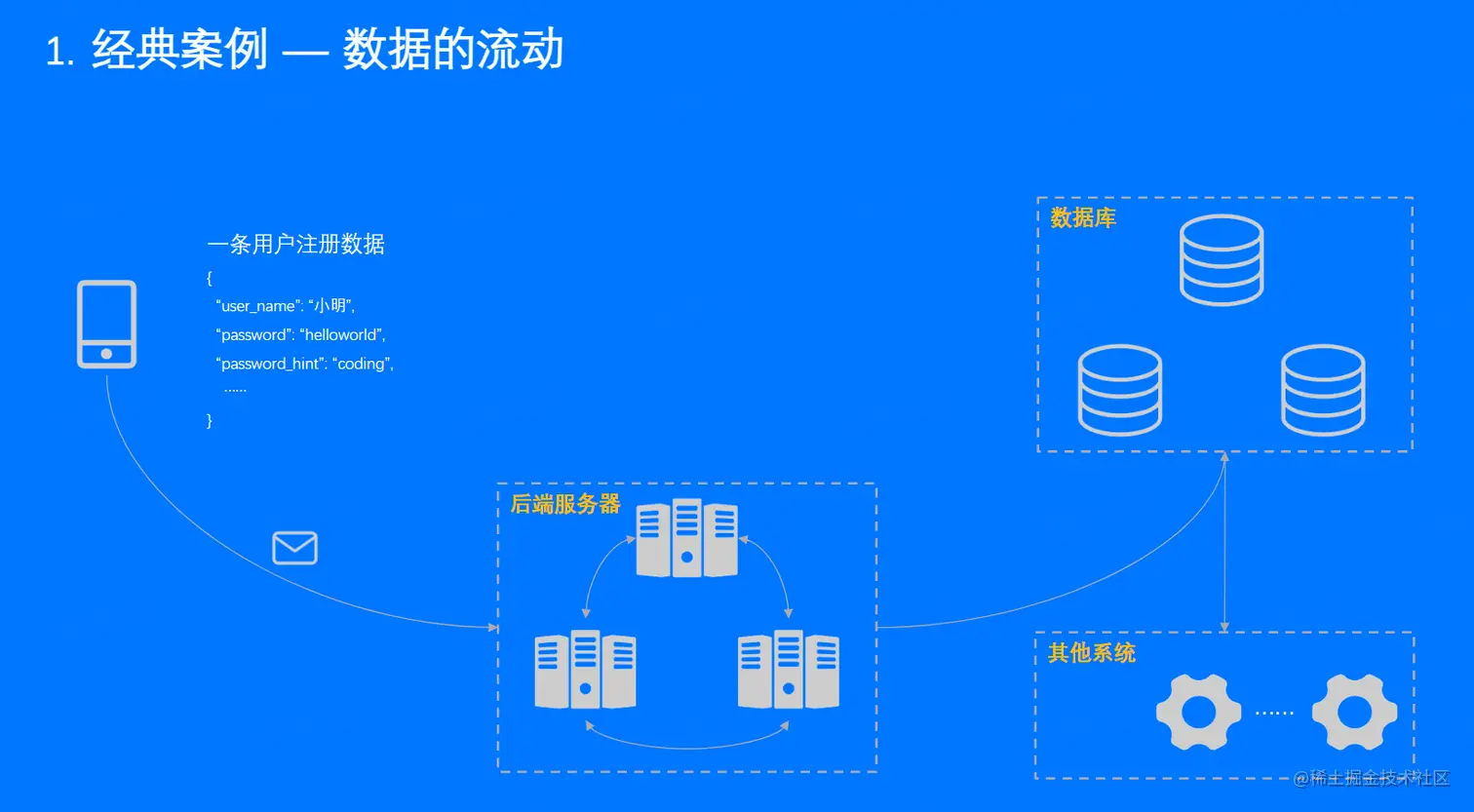

数据的流动

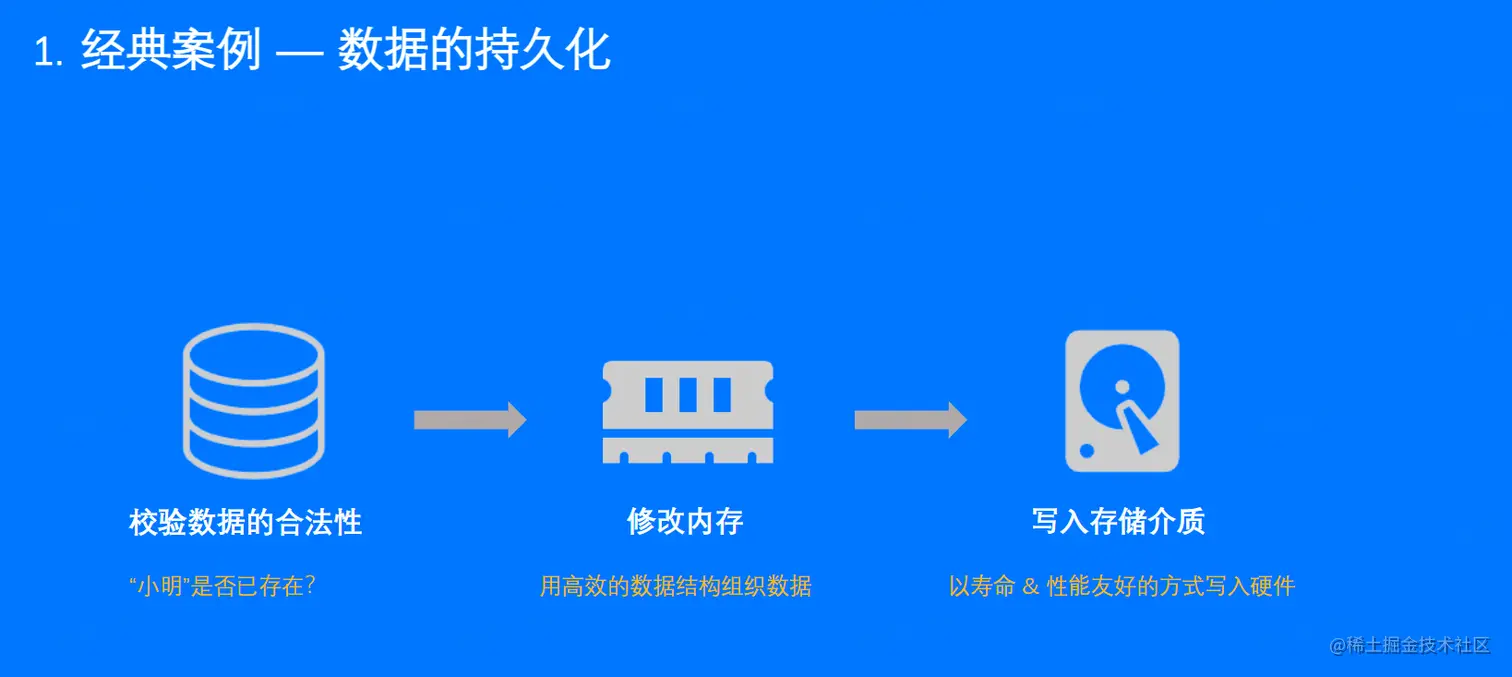

数据的持久化


为什么要做持久化？ 一直把数据放在内存里面是不可能的，需要记忆的数据必须持久化存储写入硬件。

记得关注硬件的寿命

潜在的问题


02 存储 & 数据库简介

什么是存储系统， 什么是数据库系统？

存储系统

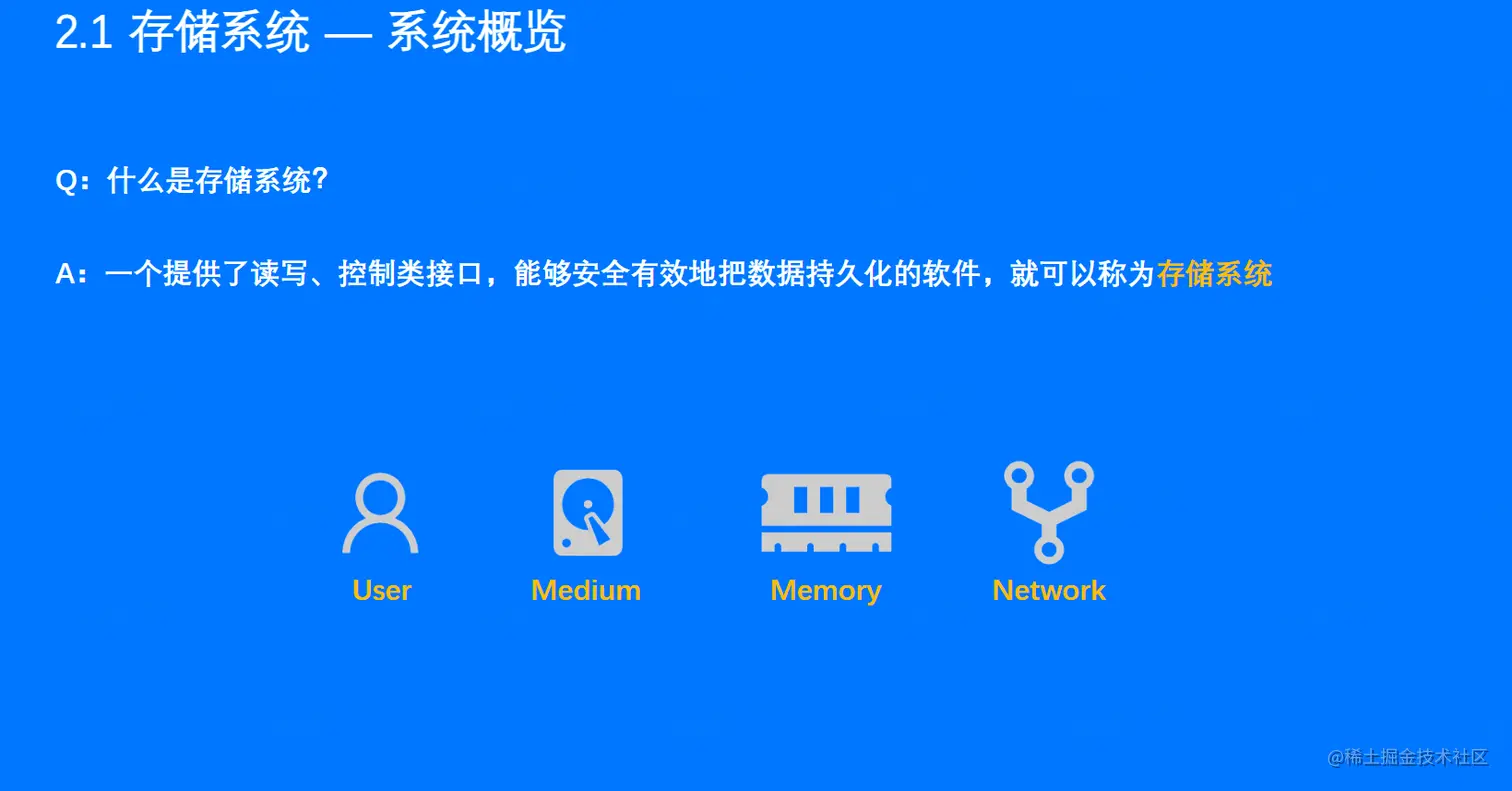

系统概览


四个关键点：用户、介质、内存、网络

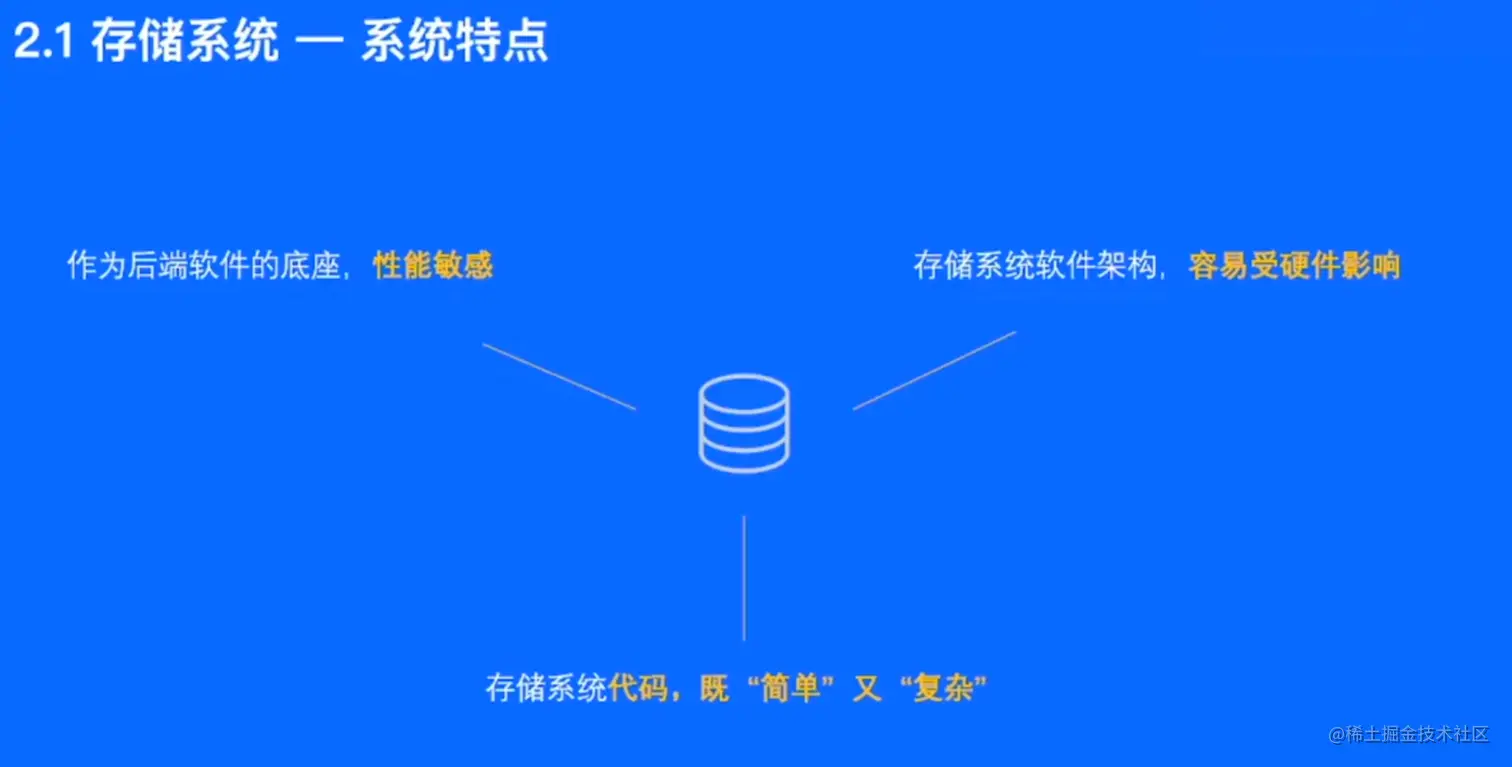

系统特点


既简单（io不能有很多分支），有复杂（要考虑多种异常情况）

存储器层级结构


数据怎么从应用到存储介质


Disk : 代指任何存储设备

RAID技术


什么是条带化存储？

raid0 增速

raid1 增加可靠性

数据库

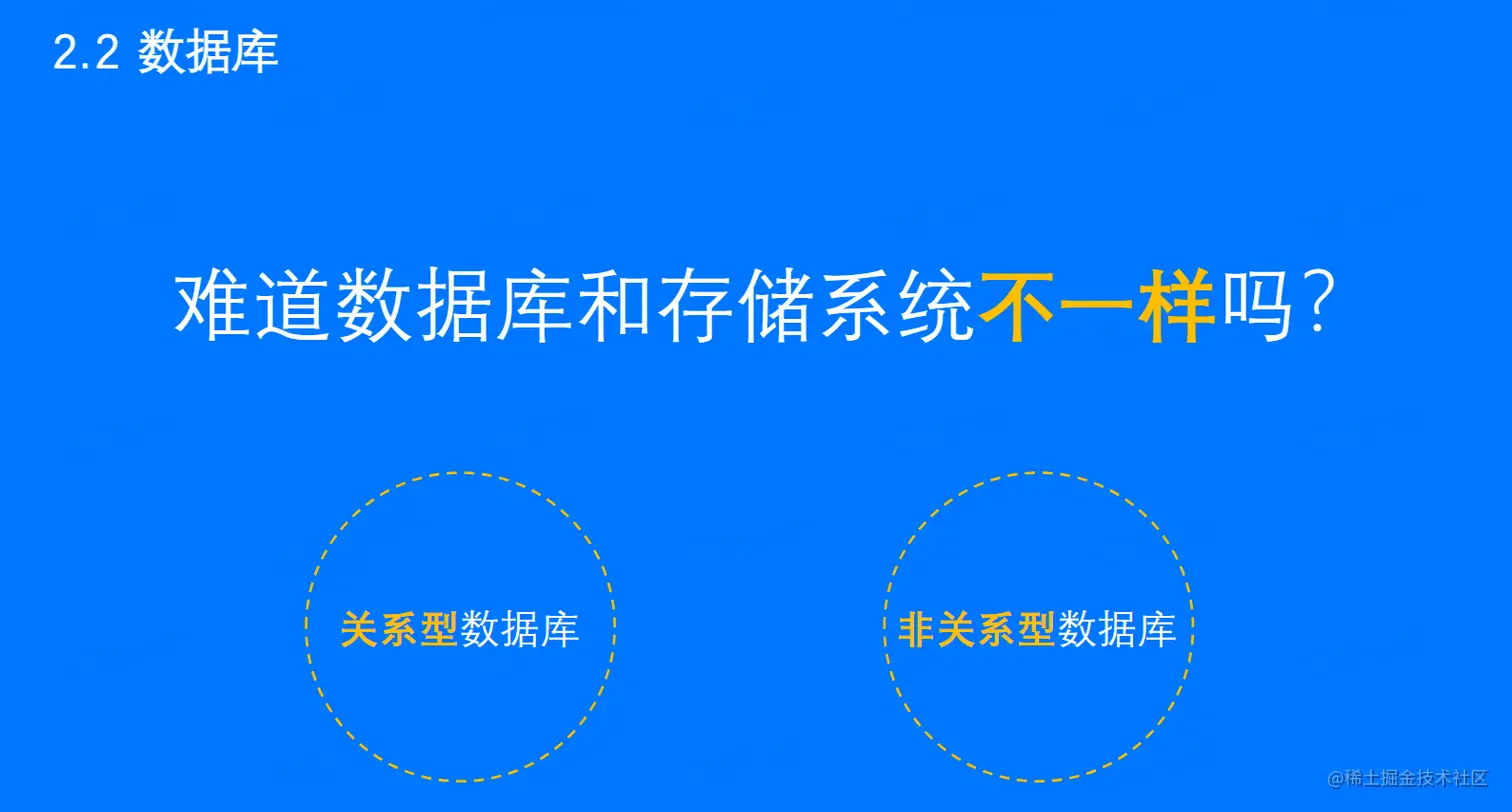

难道数据库和存储系统不一样吗？

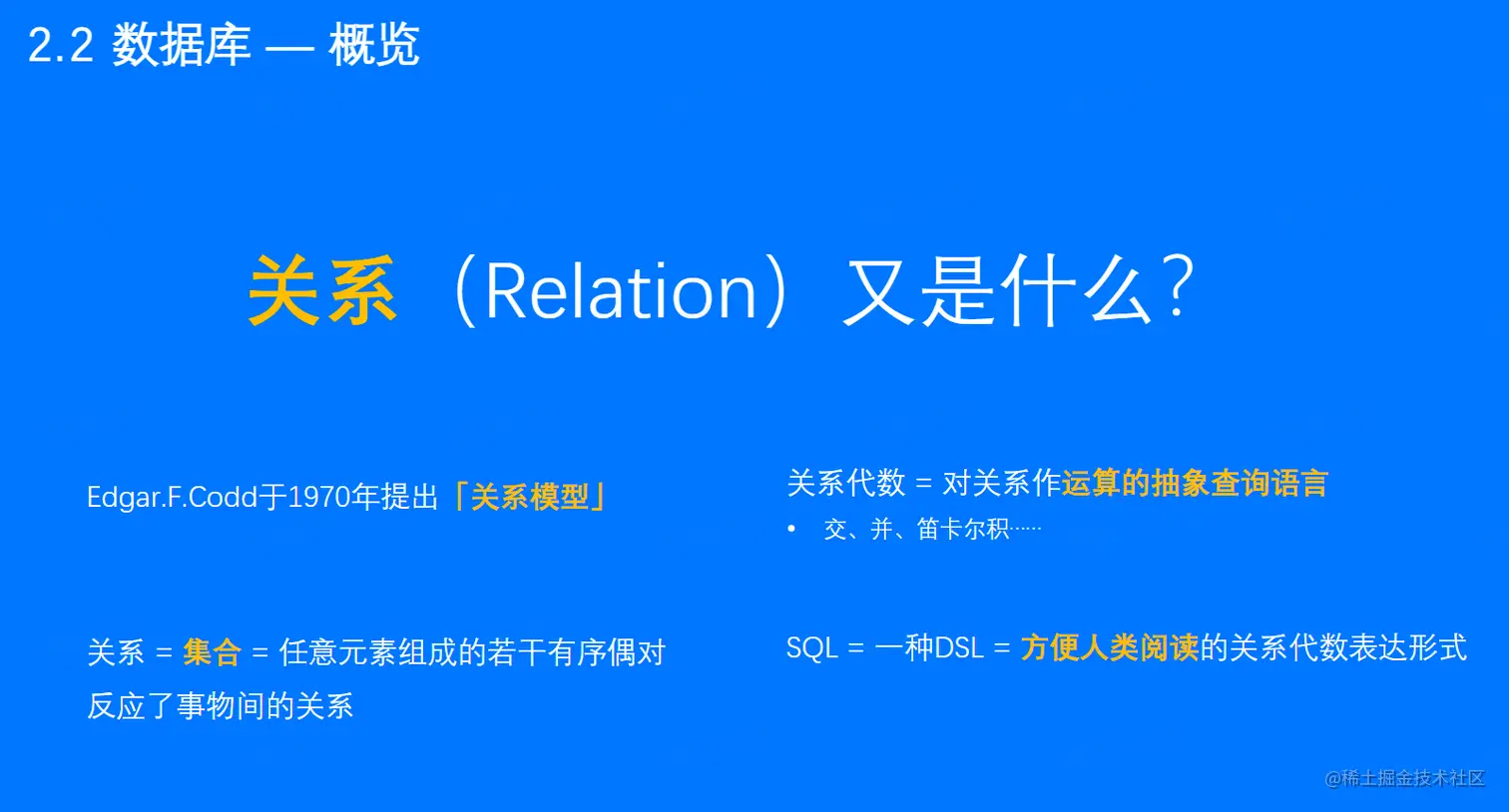

概览

笛卡尔乘积是指在数学中，两个集合X和Y的笛卡尔积（Cartesian product），又称直积，表示为X×Y，第一个对象是X的成员而第二个对象是Y的所有可能有序对的其中一个成员 。

假设集合A={a, b}，集合B={0, 1, 2}，则两个集合的笛卡尔积为{(a, 0), (a, 1), (a, 2), (b, 0), (b, 1), (b, 2)}。


DSL: domain specific language (领域专用语言)

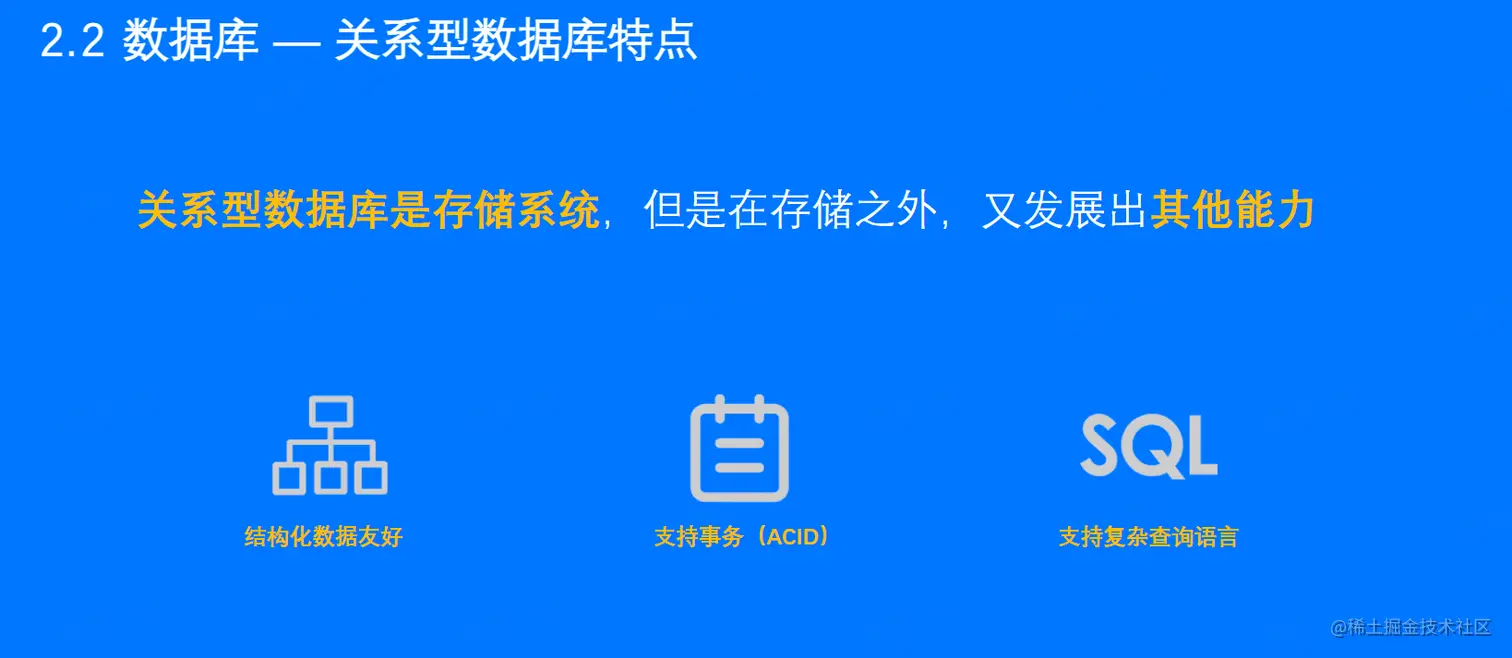

关系型数据库特点


非关系型数据库


数据库 vs 经典存储

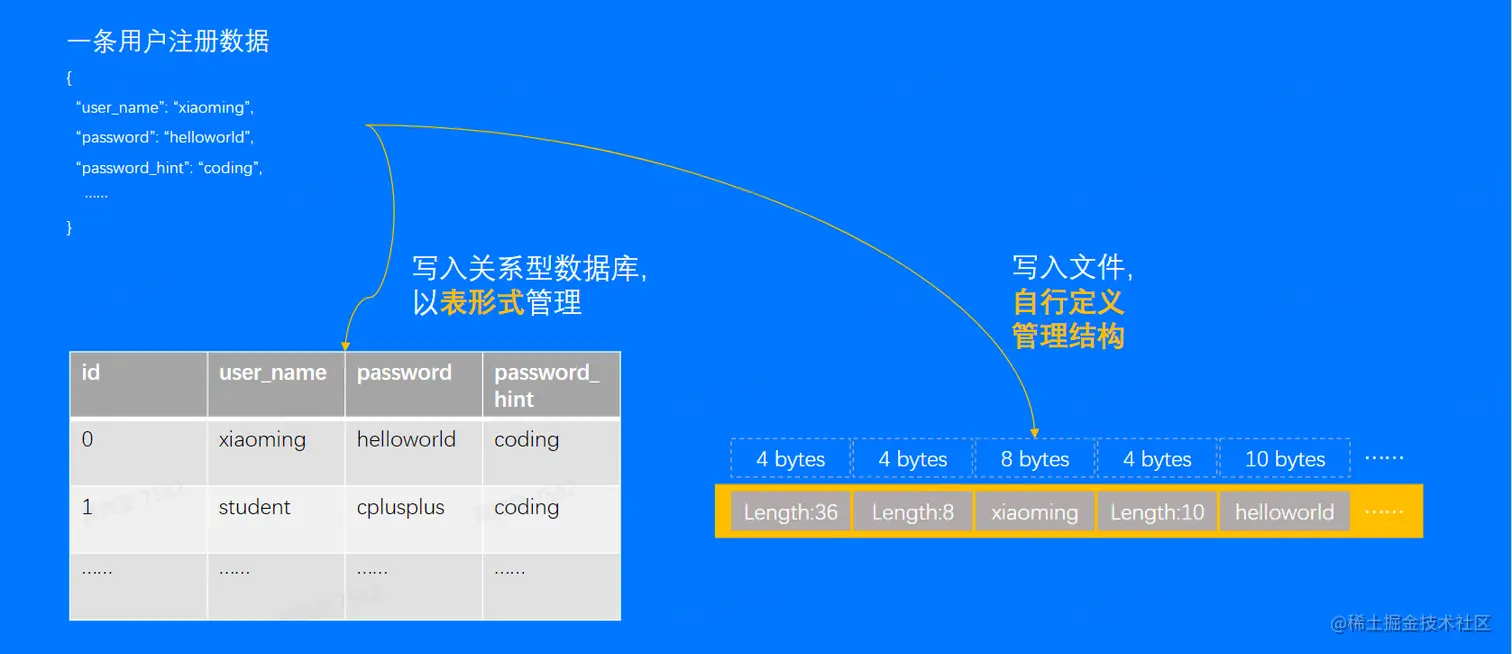

结构化数据管理


经典存储：就是自定义存储的数据结构，然后以byte为单位存储到文件中。

然后数据库也是建立在经典存储上面的，是经典存储一步一步的增加功能和升级从而陈给了现在的数据库。

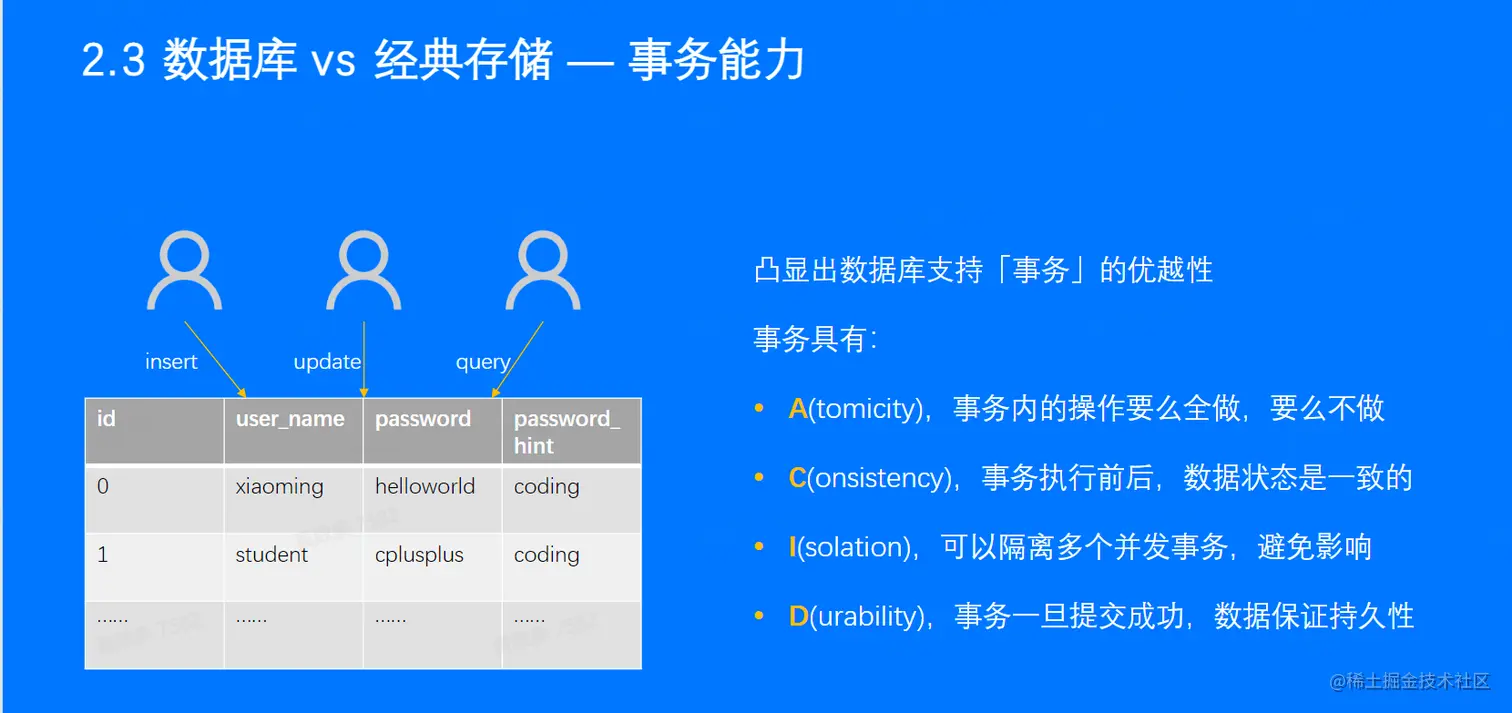

事务能力


一致性：事务前后状态是统一的，例如A有1000块，给B转账500块，最终A(500)、B(500)。不一致举例：A(500)，B(0)

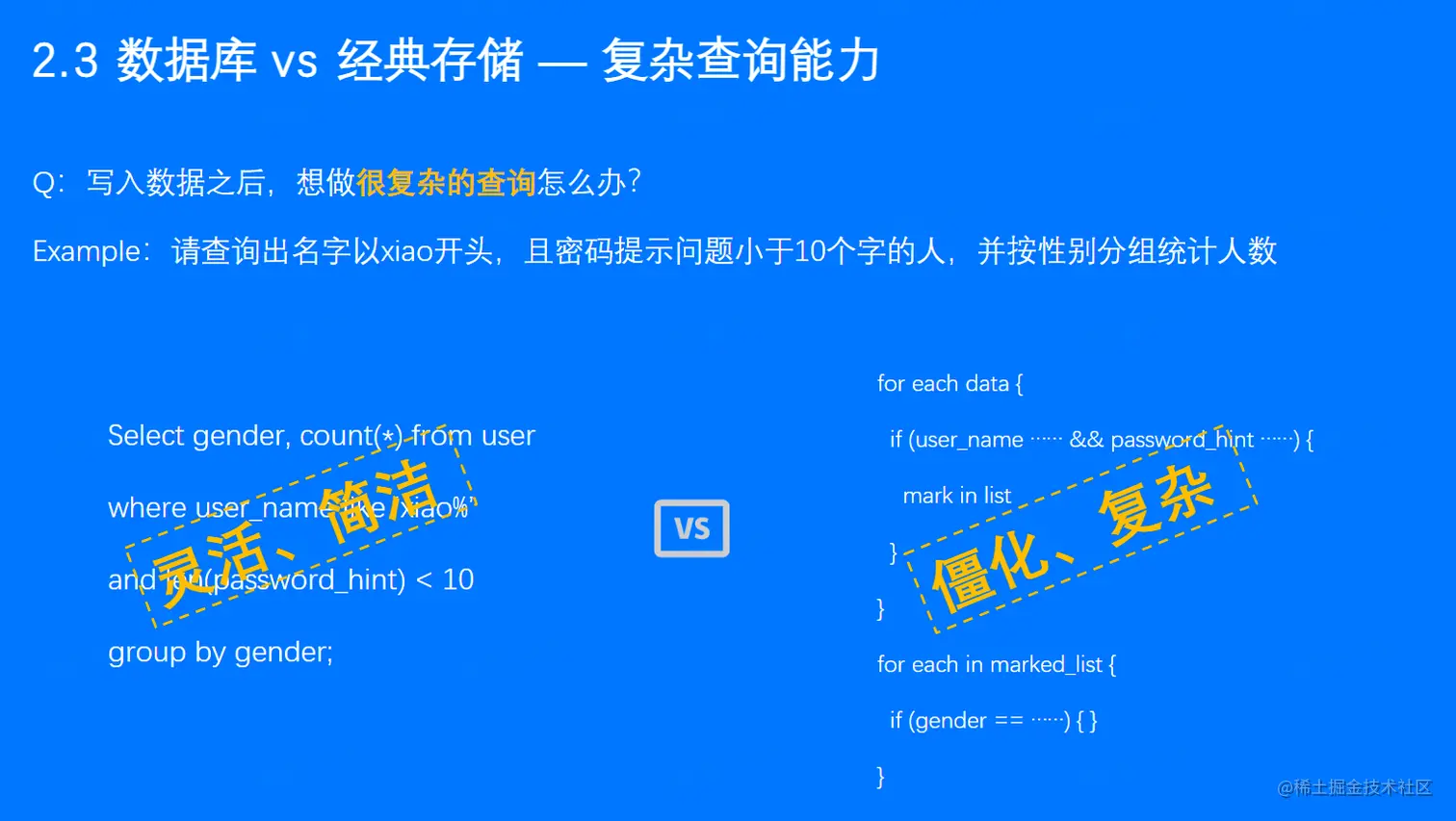

复杂查询能力


经典存储：需要些代码去读取一个一个的数据，然后进行if-else 判断

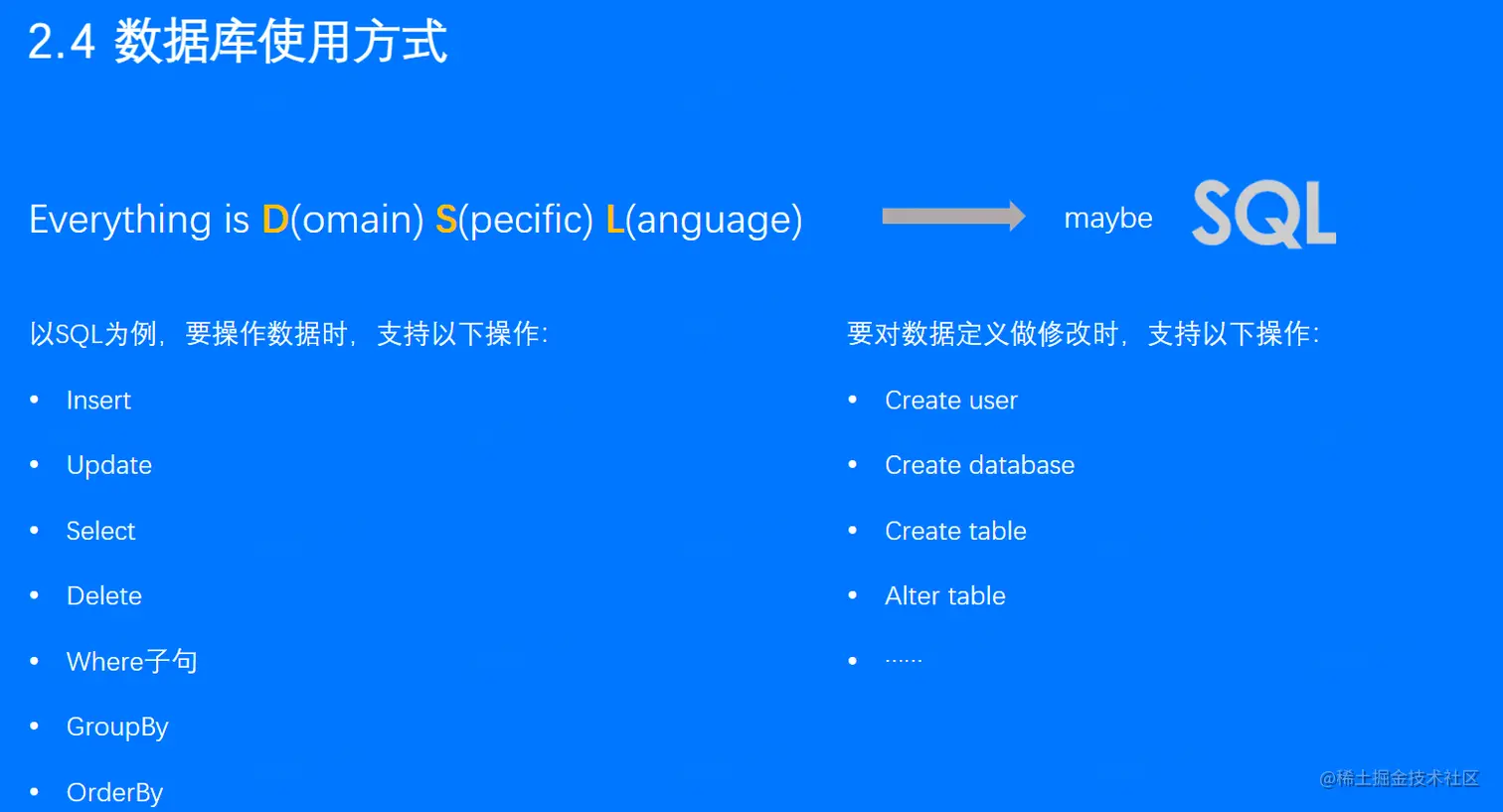

数据库使用方式

sql是在数据库领域具有统治性的DSL


03 主流产品剖析

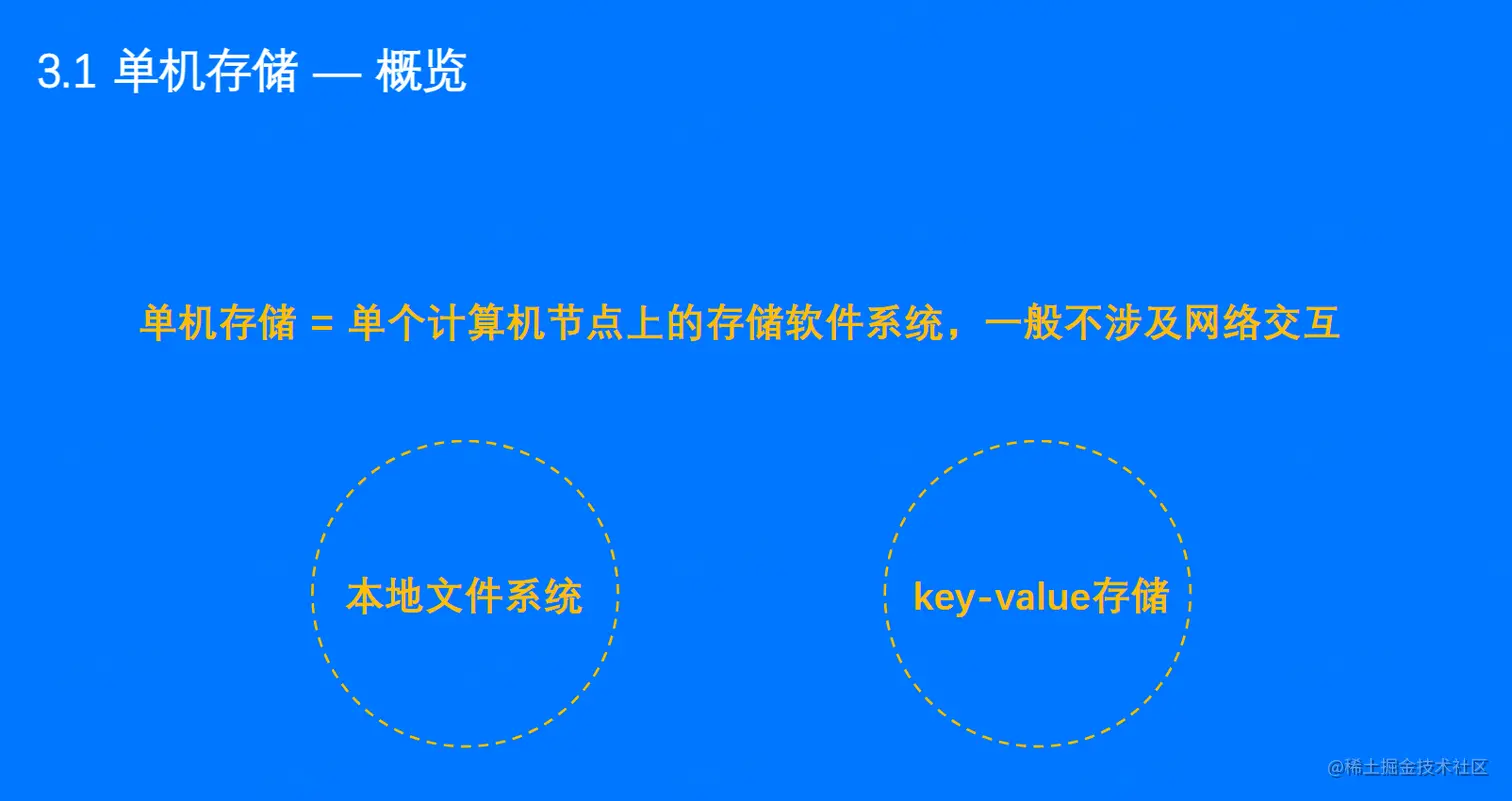

3.1 单机存储

概览


本地文件系统


VFS: Virtual File System

index node 和 文件关系是1:1的

系统的index node数量在初始化时基本就是固定的

Directory Entry是一个全内存的数据结构，并不会被持久化到磁盘

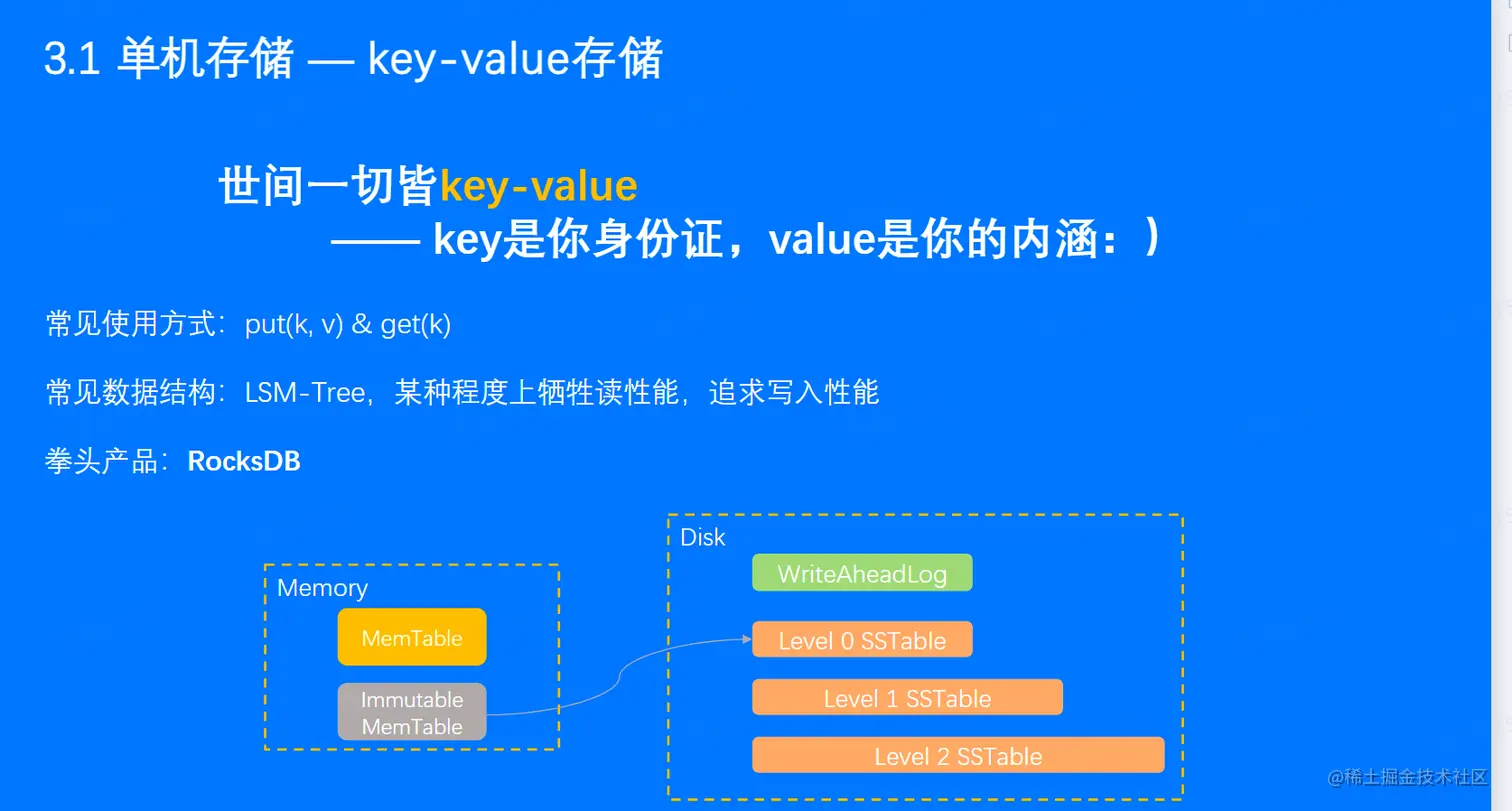

key-value 存储


常见的数据结构：LSM-Tree，某种程度上牺牲读性能，追求写入性能（HDD-SSD） LSM-Tree是在HDD到SDD转变的节点创建的，当时HDD（顺序读写）在市场上是占统治地位的

LSM-Tree: Log Structured Merge Tree

左边：内存结构

右边：磁盘结构

两边都是顺序写入的pattern

黄色的MemTable中的记录会被一条一条地添加，当满了之后就会被加入灰色的Memtable 不可变的MemTable会被顺序写入到0 SSTable(有序的key value集合)

level 0 装满之后下刷到level1 ,会不断的往下刷，想要执行get(key), 需要将多层level合并

immutable 不可变的

3.2 分布式存储

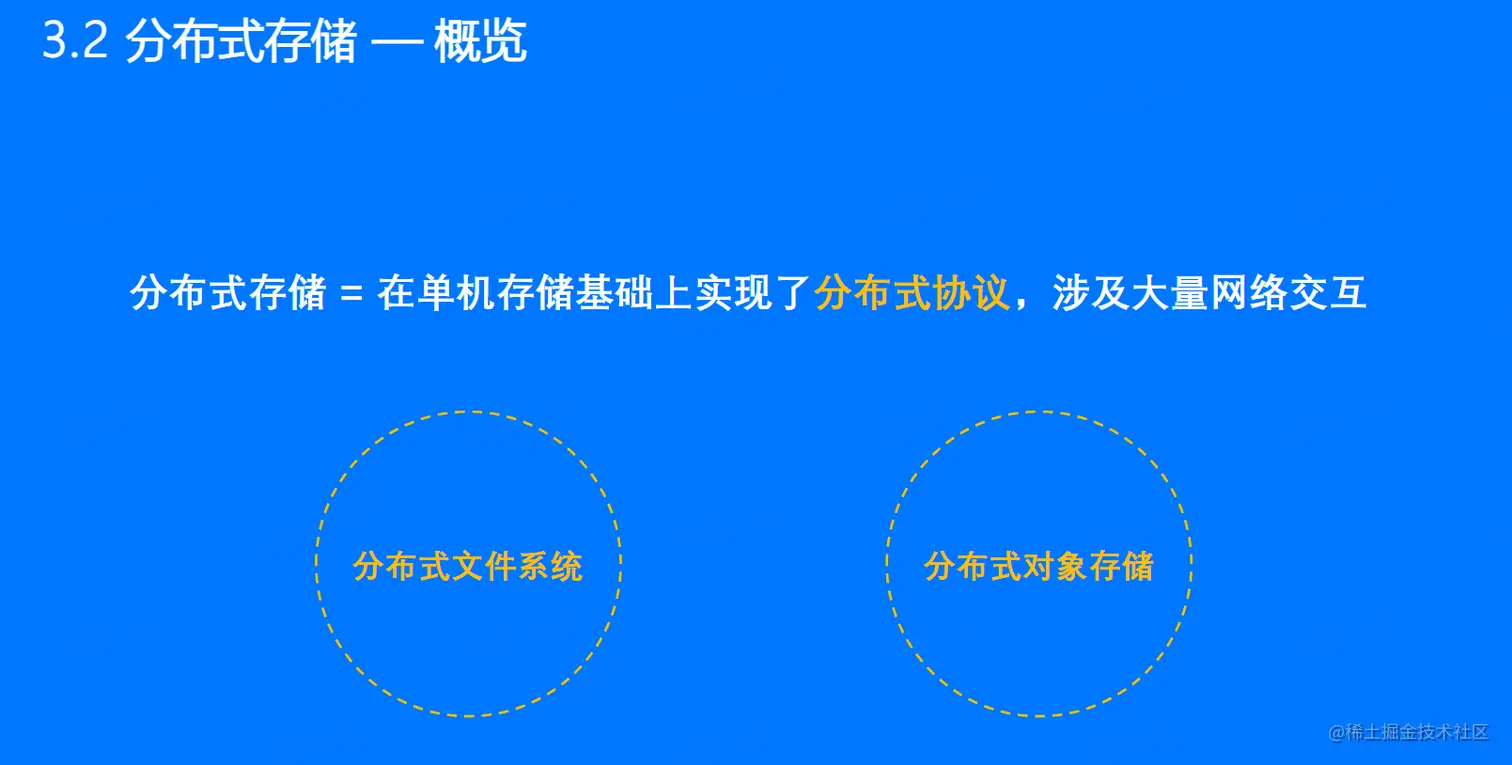

概览

image-20230814194838063.png 重点关注网络交互的有效性和性能

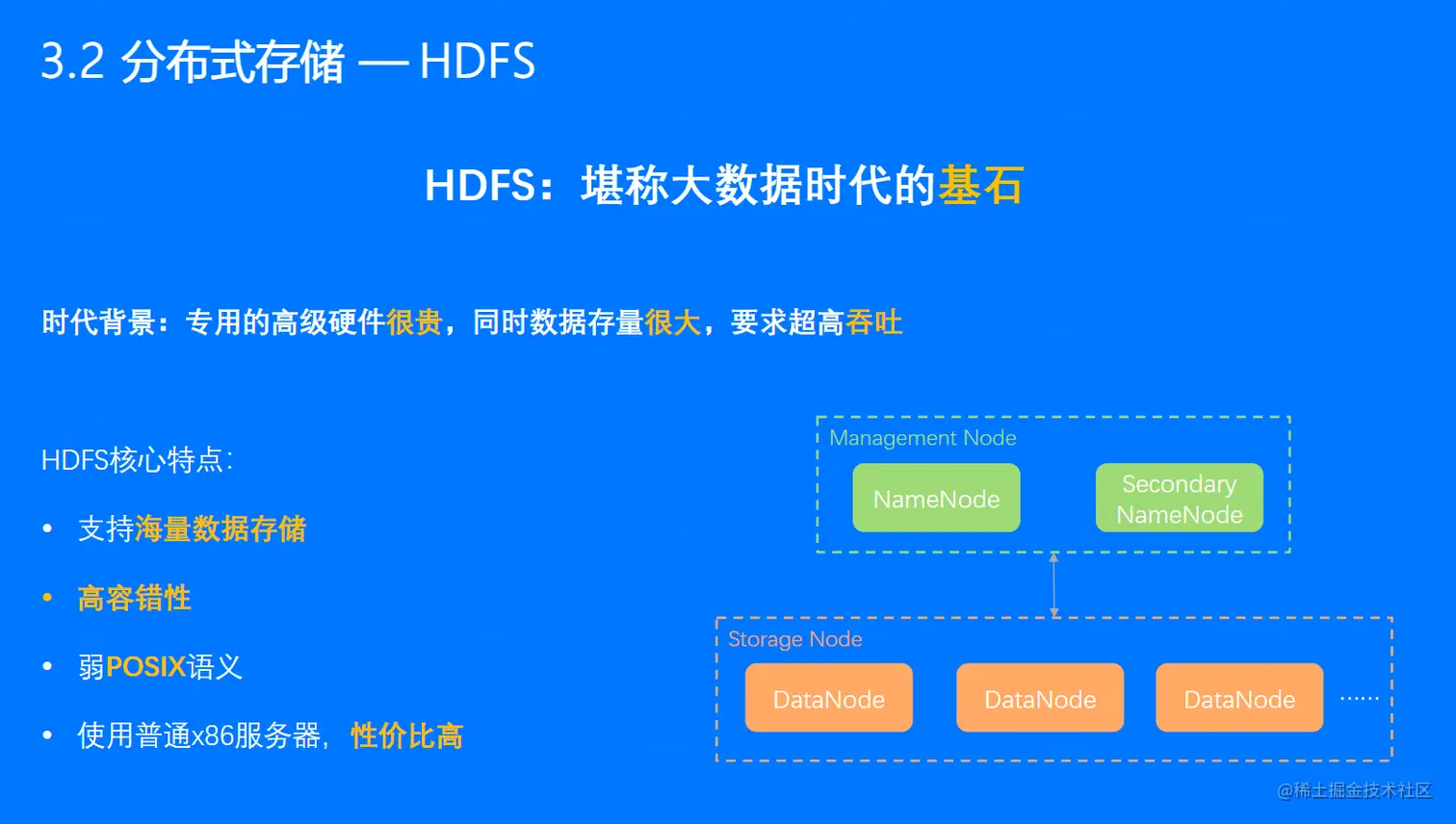

分布式文件系统


posix语义：是posix

NameNode: 保存了整个系统数据存储的拓扑结构，当读数据的时候先和NameNode进行交互，拿到数据存储在哪。在HDFS的基础上建立了Hadoop体系。

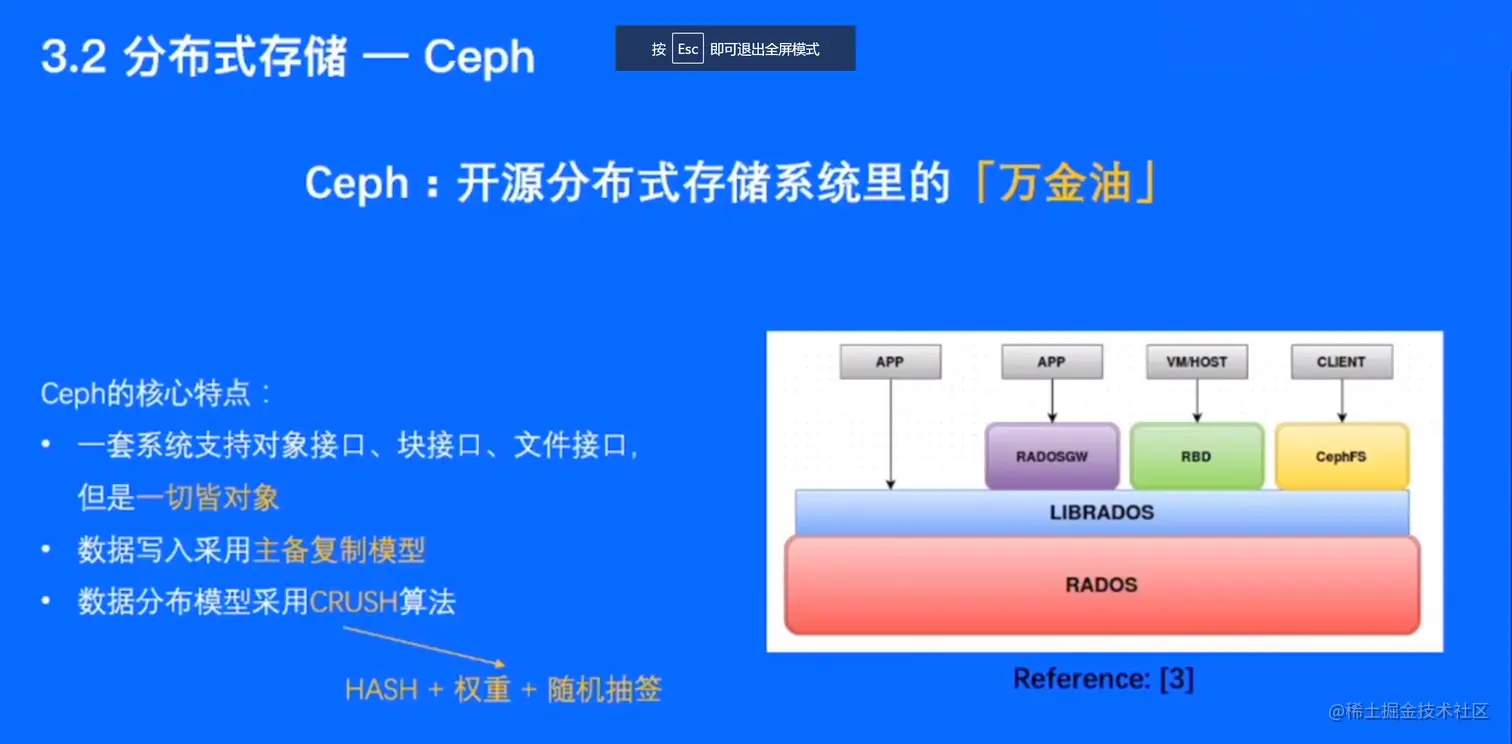

分布式对象存储系统


数据分布模型：副本怎么在物理服务器上存储。

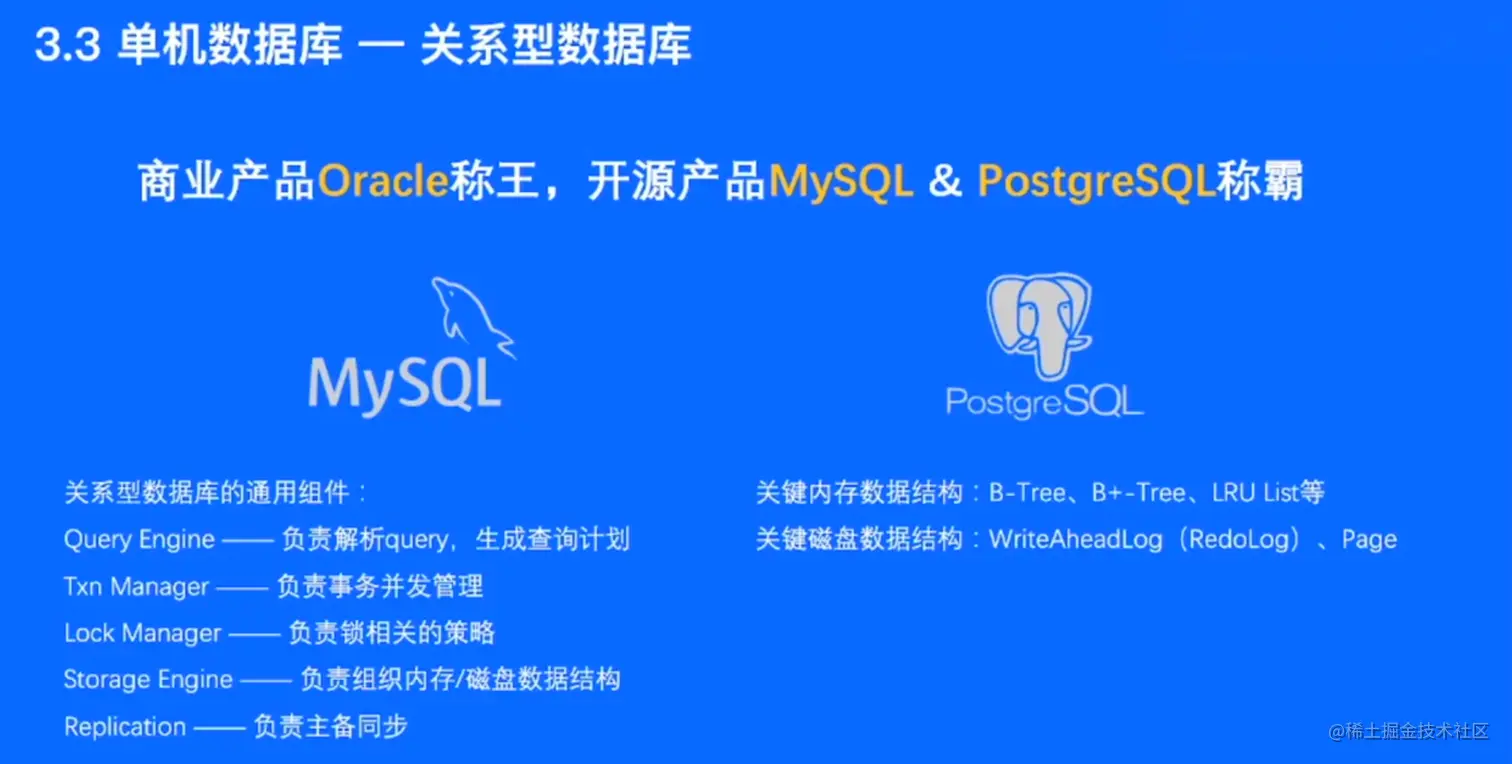

3.3 单机关系型数据库

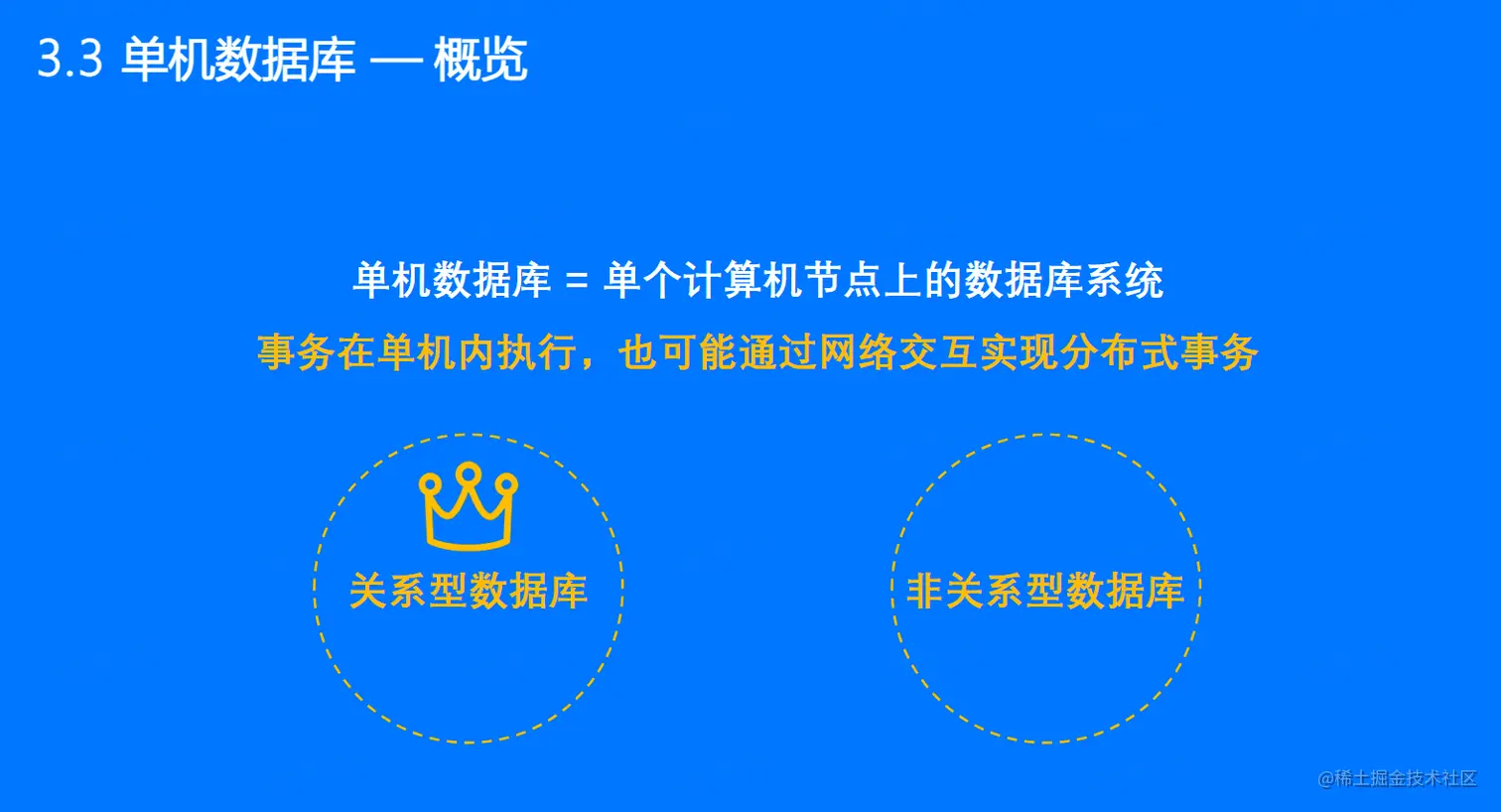

概览


关系型数据库

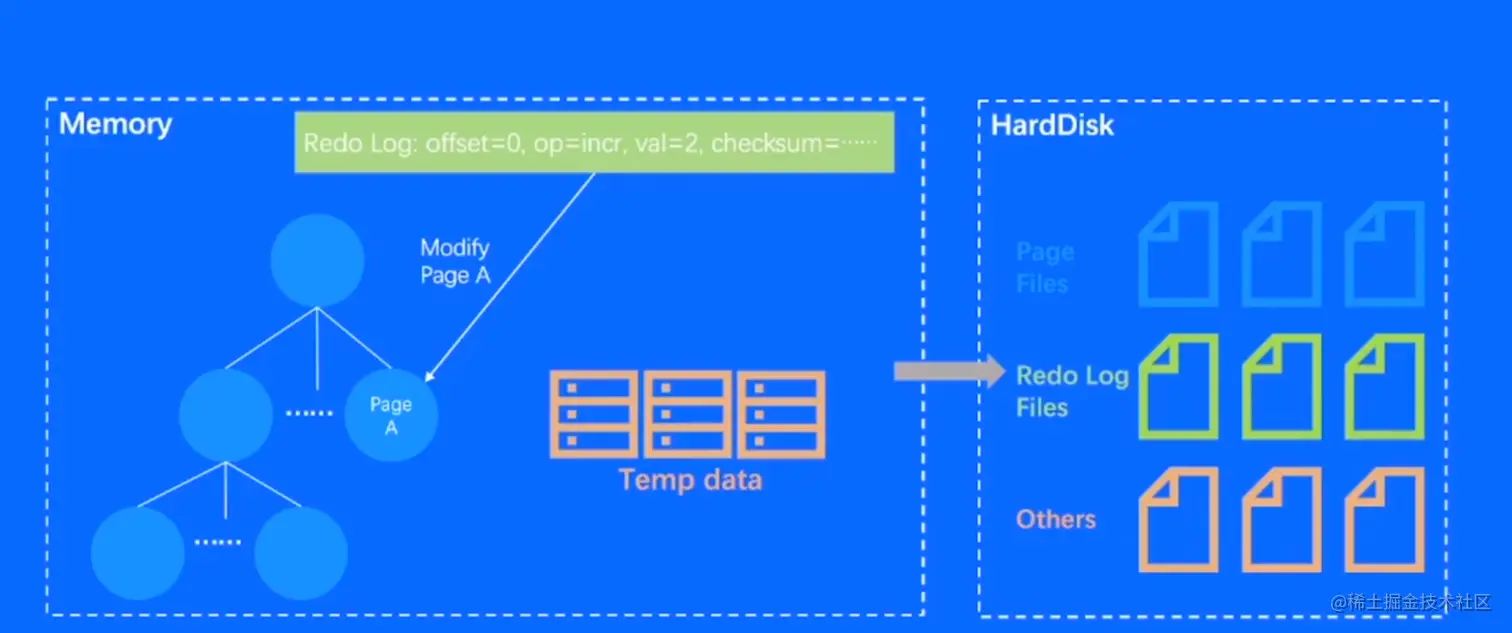

左边是数据结构，右边是数据存储结构（Page 、Redo Log、Temp file）

每个节点就是一个Page，对树或者节点的操作都会记录在redo log之中

temp data : 一些中间数据，例如在计算的过程中发现内存不够了，把一些join或者sorted 的结果写入临时文件，再需要用到的时候进行读取。

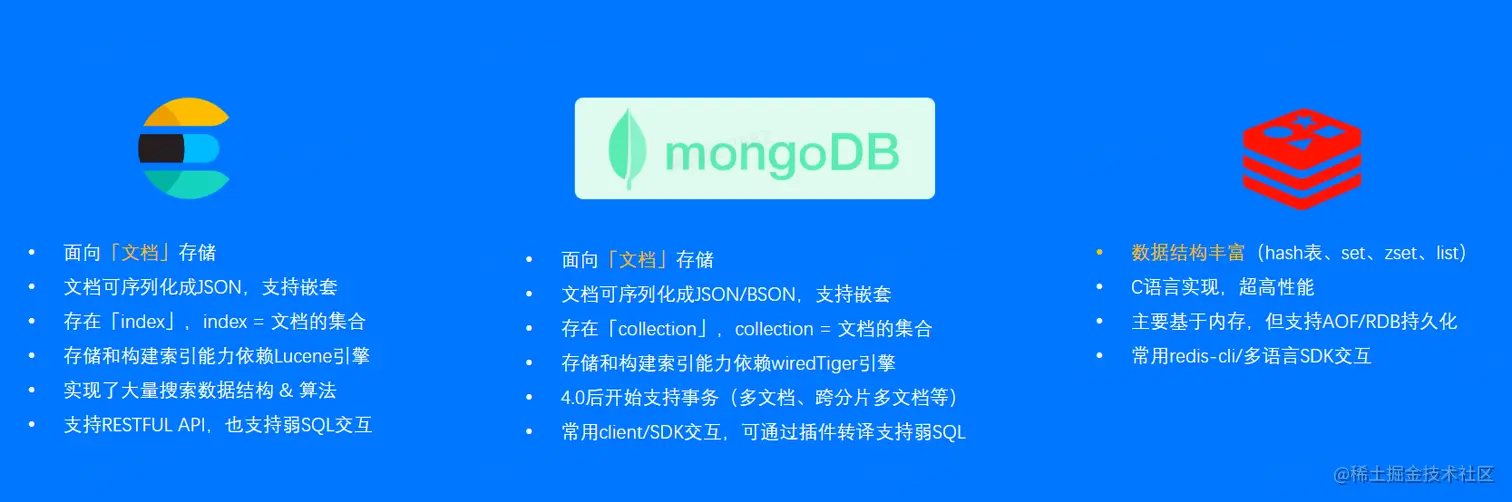

3.4 单机 非关系型数据库

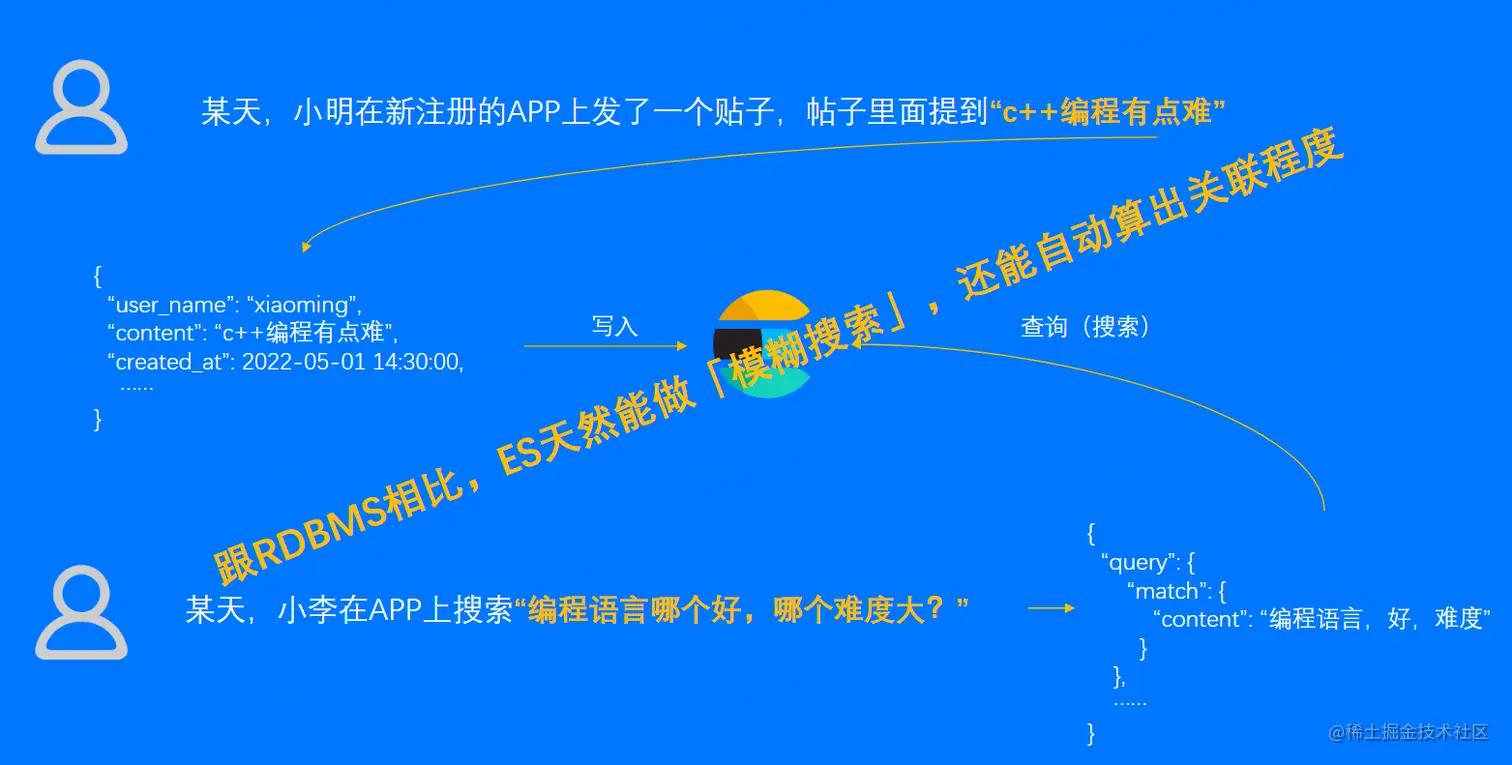

ElasticSearch使用案例


搜索使用的是倒排索引

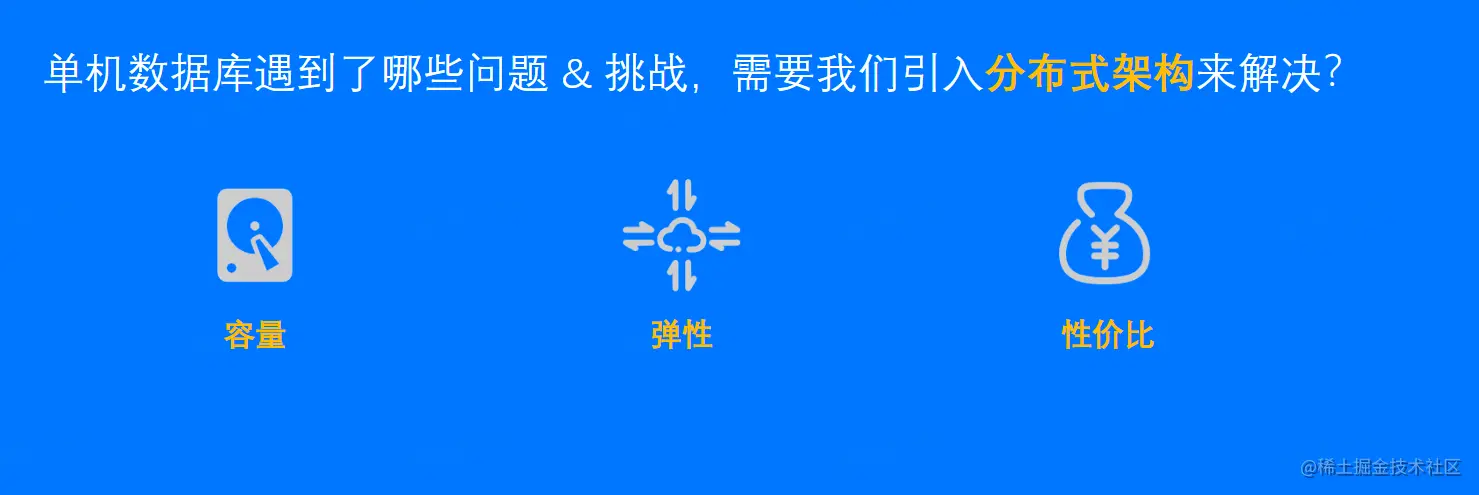

3.5 从单机到分布式数据库

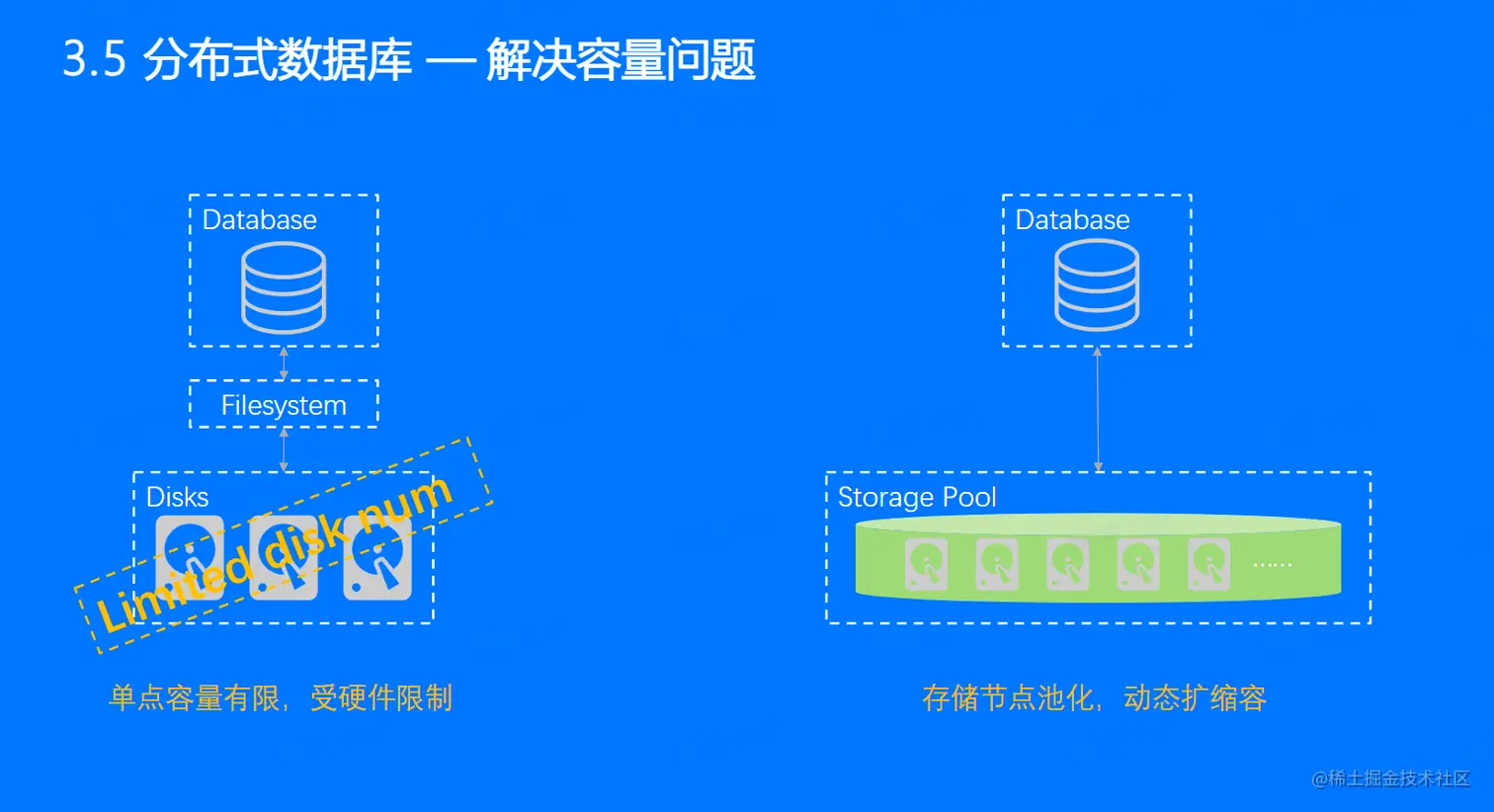

解决容量问题


解决办法：设计存储池，存储池和数据之间使用网络进行交互，数据库不用担心存储容量够不够。存储池会自动完成存储资源的扩充和卸载。

解决存储设备的容量、弹性、性价比问题。

解决弹性问题

弹性：资源的动态扩展和卸载


最开始的Server 资源图后来业务扩张，更换Server设备，后来业务收缩又更换Server 设备，这是非常麻烦的。

解决办法：服务设备资源池化，使用cpu pool和storage pool

解决性价比问题


解决办法：服务设备资源池化

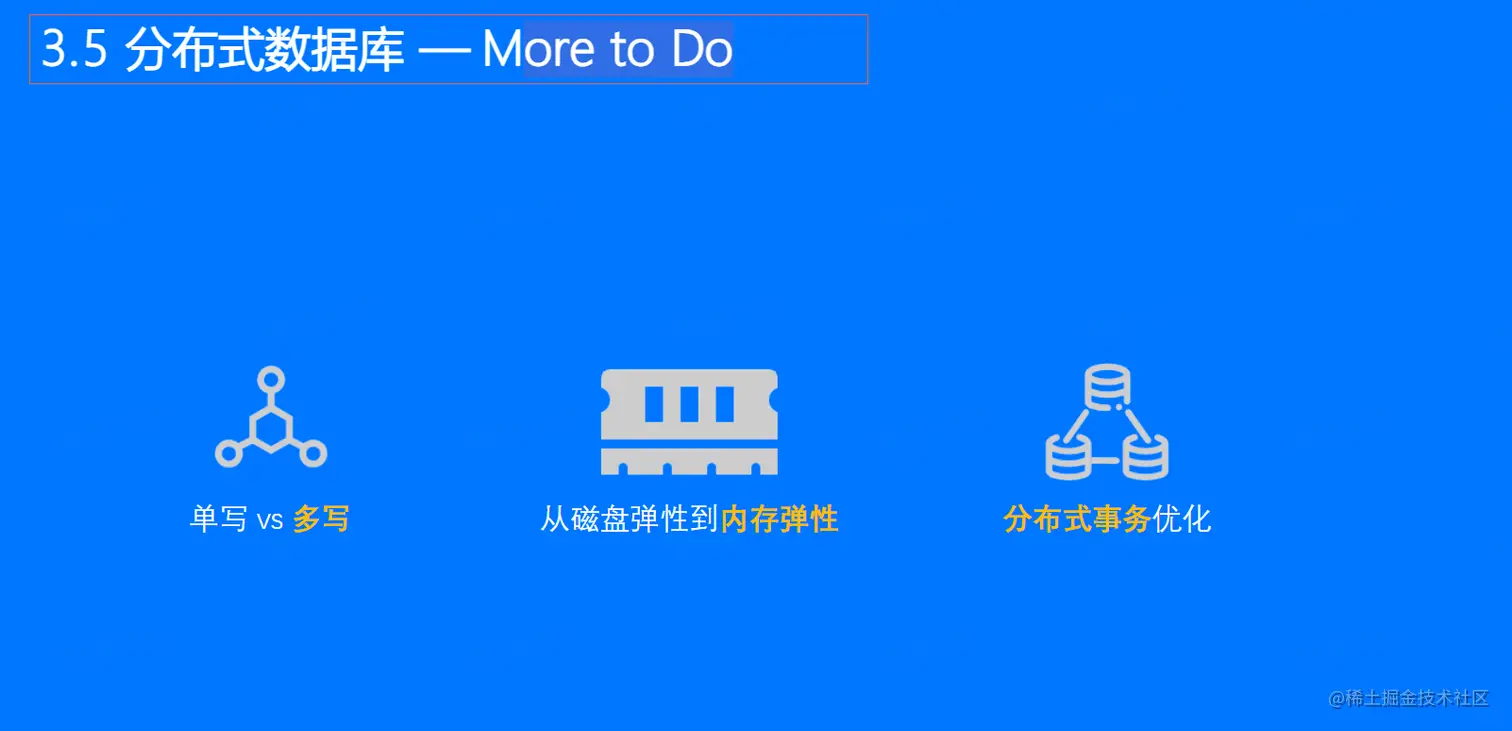

More to DO


  • 现在的数据库不管是不是分布式都是单写架构，同一时间同一数据只有一个用户能够进行操作
  • 怎么提升内存的单行
  • 分时事务的优化

04 新技术演进

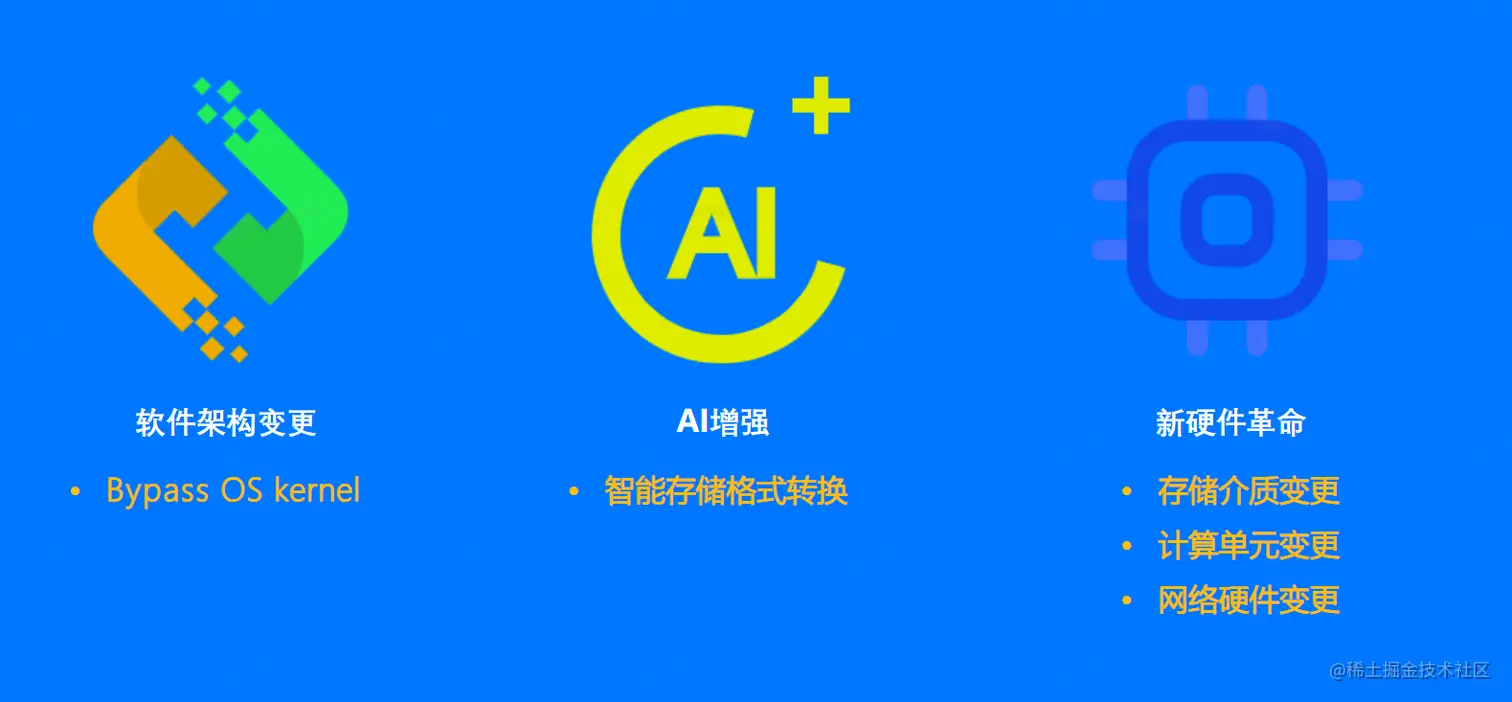

4.1 概览

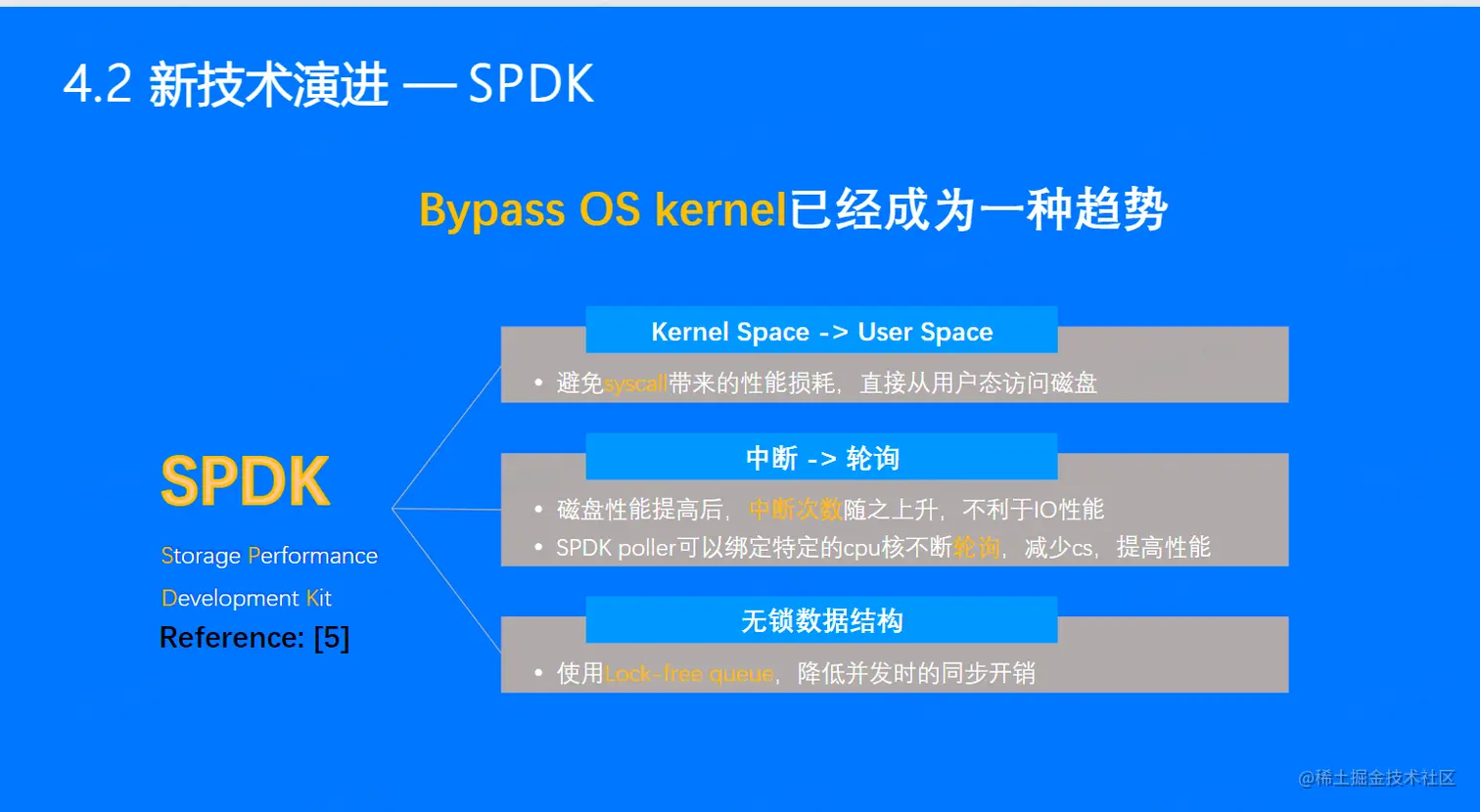

4.2 新技术演进-SPDK


访问外设，一些外设速度很慢，需要中断，这个时候可以让cpu去干别的事。

SPDK提供的poller分两种:基于定时器的poller和非定时器的poller。谓Poller,其实就是用户定义函数的封装

减少cs: context switch

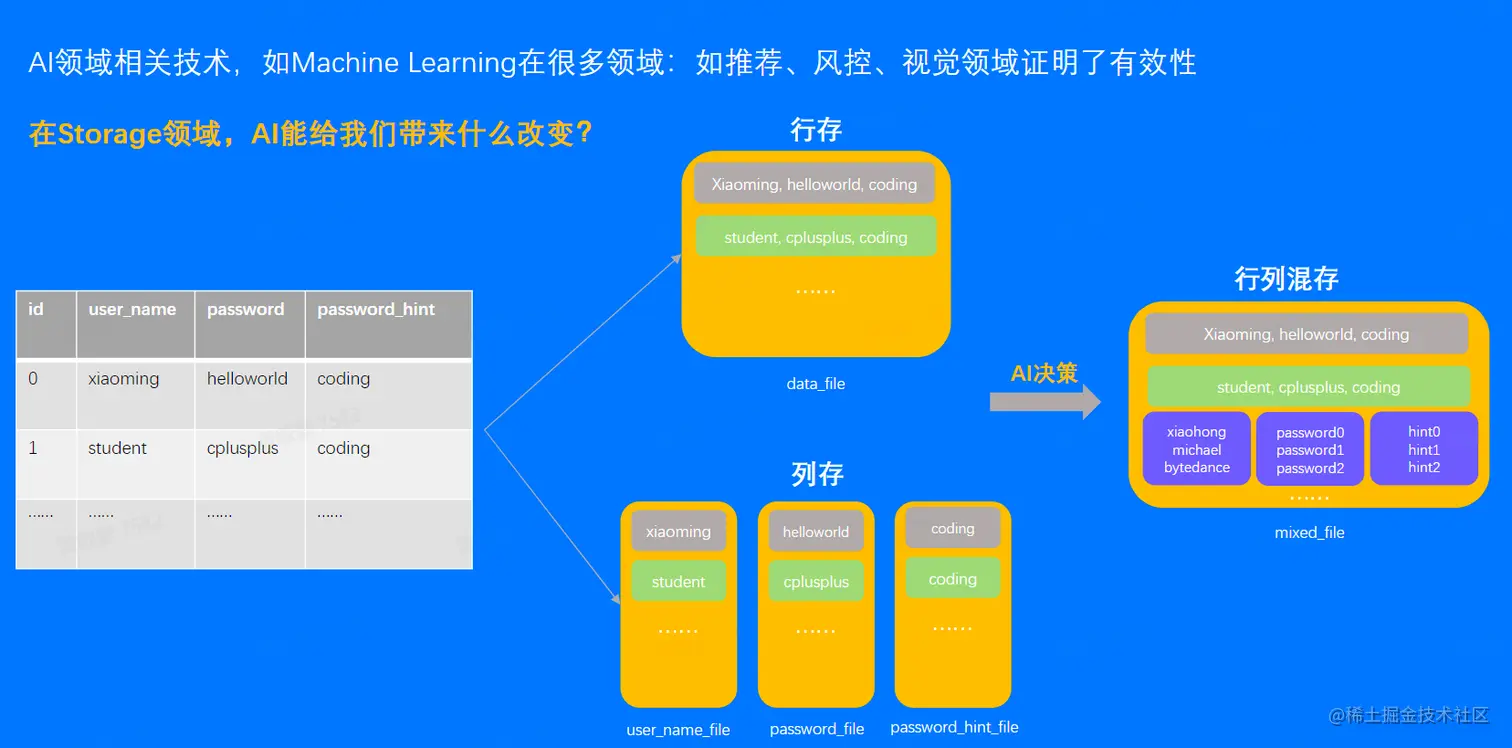

4.3 新技术演进 - al & storage


根据行存储和列存储各自的优势，再利用al实时分析（依据的数据有数据访问频度等）哪些数据行存储哪些数据列存储

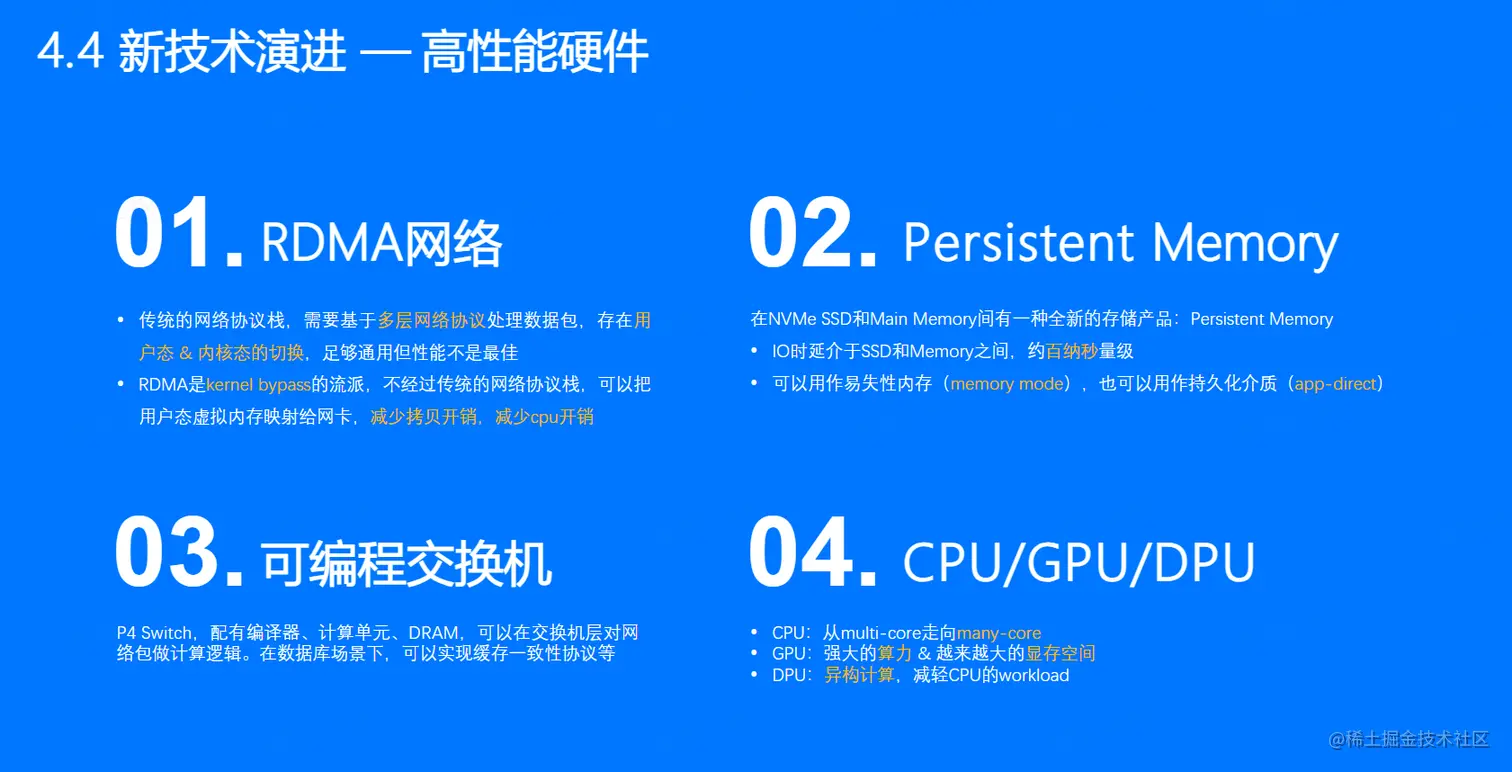

4.4 新技术演进-高性能硬件


rdma网络参考网址：blog.csdn.net/bandaoyu/ar… rdma直接将数据映射到网卡，减少拷贝次数，减少cpu开销

persistent memory 结合了ssd和memory二者的特性。

可编程交换机在分布式数据库情况下，做一些缓存一致性协议，一些多副本协同的工作。

many-core 20核-->40核--->100核

workload: 工作量

总结

image-20230814225704101.png转存失败，建议直接上传图片文件

课后作业

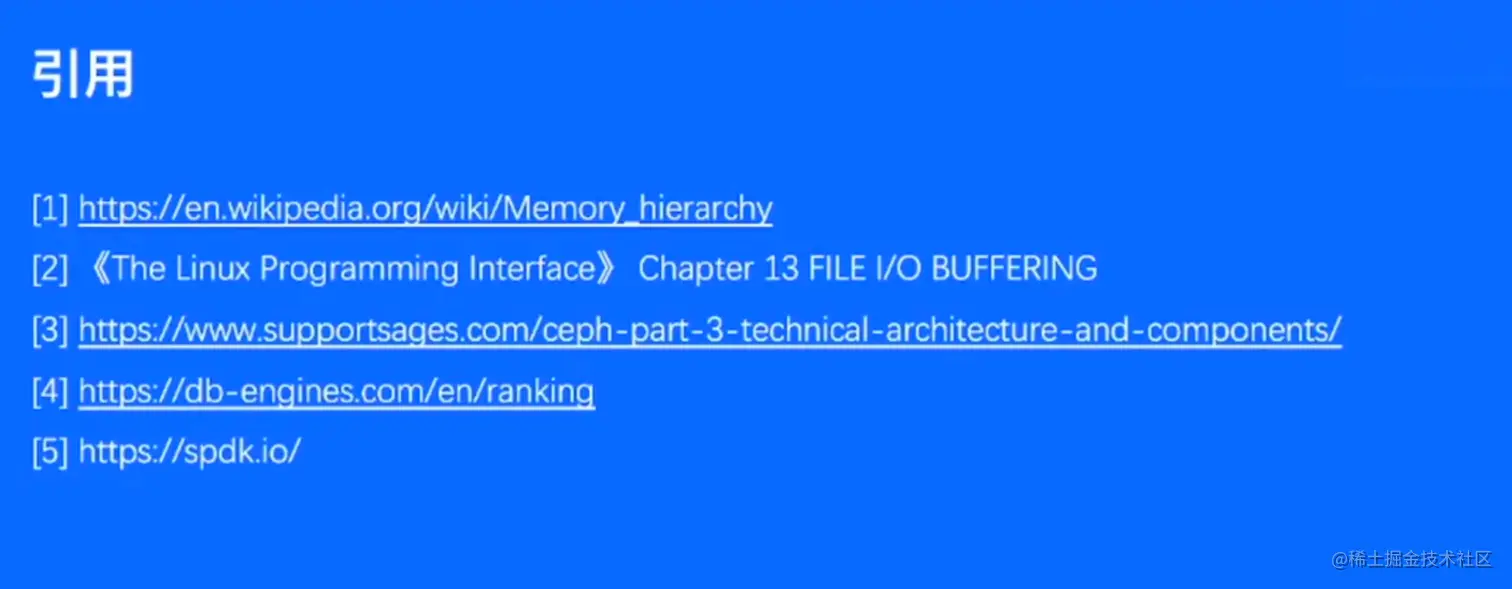

引用


补充

世界是树型的

世间的一切都是key-value 例如key是你的标识，value是你的内涵
