WWDC23 10159 - Beyond scroll views

本文首发于 WWDC23 10159 - Beyond scroll views

摘要：学习如何使用 SwiftUI 的最新 API，将滚动视图提升到一个全新的水平。本文会展示一些前所未有的自定义滚动视图的方法，包括如何处理安全区域和滚动视图边距之间的关系、如何与滚动视图的内容偏移进行交互、如何通过滚动来为内容添加炫酷的效果。

为了在有限的设备屏幕上展现完整的应用功能，我们通常需要依赖滚动控件。而 SwiftUI 通过提供多种组件（如 List、Table、ScrollView）来轻松实现滚动嵌入应用程序中。本文将重点介绍 ScrollView 组件，使我们可以更加深入地了解其特性和应用场景。 我们将涉及以下内容：

ScrollView 基本介绍

Lazy Stack

首先，我们来了解 ScrollView 的使用，它是一个可以让其包含的内容进行滚动的构建块，参数包含：

• axes：滚动方向；
• content：滚动内容；当内容超出 ScrollView 的大小时，其中部分内容将被裁剪，需要向上或向下滑动才能查看。ScrollView 可确保内容放置在安全区域内，通过将安全区域解析为边距来设置其内容。

其中，content 的加载逻辑如下： 默认情况下，ScrollView 会立即加载并获得其所有子 view 的信息，我们可以使用 lazy stack 来按需加载和渲染其子视图，从而在加载大量子 view 时提供显著的性能提升。 如图，例如使用 VStack 时，控制台一次把全部的 Item init 打印出来。而使用 LazyVStack 时，控制台先是打印了第一屏出现的 Item init，继续滑动时再打印屏幕显示到的 Item。说明了 lazy stack 是按需初始化子视图的，从而对性能提升优化。(此特性从 WWDC20 提出的，详细可以了解官方的对比说明文档。) VStack： LazyVStack：

Content Offset

ScrollView 滚动到的确切位置称为内容偏移量（Content Offset）。SwiftUI 已经提供了 ScrollViewReader 作为控制内容偏移量的方式。今年，SwiftUI 还将推出更多方法来影响和响应由 ScrollView 管理的内容偏移量。 我们将分为以下三点来讲述：

1. 边距和安全区域：如何影响边距，处理边距与安全区域的关系；
2. 目标和位置：通过滚动目标和滚动位置，来管理 contentOffset；
3. 滚动过渡：通过滚动转换，为应用程序添加一些真正的魅力。

一、边距和安全区域

本文的主要范例使用 Session 提供的示例代码。这是一个可以水平滑动的 header，我们来一步步完善它的效果。 开始时，它由一个水平的 ScrollView 包含一个 lazy stack。 首先，我们来增加一些边距来使该视图更美观。

1. padding

有人可能第一时间会想到在 ScrollView 上添加填充修饰符 padding。但是请注意，这样会导致滚动时仍然看到左右边距，内容没有充满整个宽度。

2. safeAreaPadding

如上图的裁剪问题，一般来说我们不想缩进 ScrollView 本身宽度，而是想扩展 ScrollView 的内容边距。我们可以使用新的安全区域填充修饰符 safeAreaPadding 来实现这一点。 safeAreaPadding 类似于 padding 修饰符，但它不是填充内容，而是将填充添加到安全区域。 现在如图 ScrollView 没有被裁剪，而是扩展到了整个宽度（你可以通过滚动时的左边缘看到对比上面 padding 效果图的区别）。 而且它使下一个滚动项在屏幕的右边缘显示了出来，整体效果比 padding 好多啦。

3. contentMargins

根据上面两个修饰符的体验，我们了解了 填充 和 安全区域填充 的区别。我们接着看安全区域与 ScrollView 的关系。 安全区域 通常由应用程序运行的设备决定，也可以来自 API，例如上面的安全区域填充 safeAreaPadding 或安全区域插入 safeAreaInset 修饰符。ScrollView 会将安全区域解析为应用于其内容的边距，包括： ① 我们添加的内容； ② ScrollView 负责的其他内容，例如滚动指示器。 但是这两个 API 的使用都无法为不同类型的内容配置灵活的内嵌布局，如以下代码，可见它们的参数不支持 for 我们提到的不同内容。

// 1
.safeAreaPadding(.vertical, 50.0)
// 2
.safeAreaInset(edge: .top) {
    RoundedRectangle(cornerRadius: 10)
        .fill(Color.red)
        .padding(.horizontal, 10)
        .frame(height: 50)
}

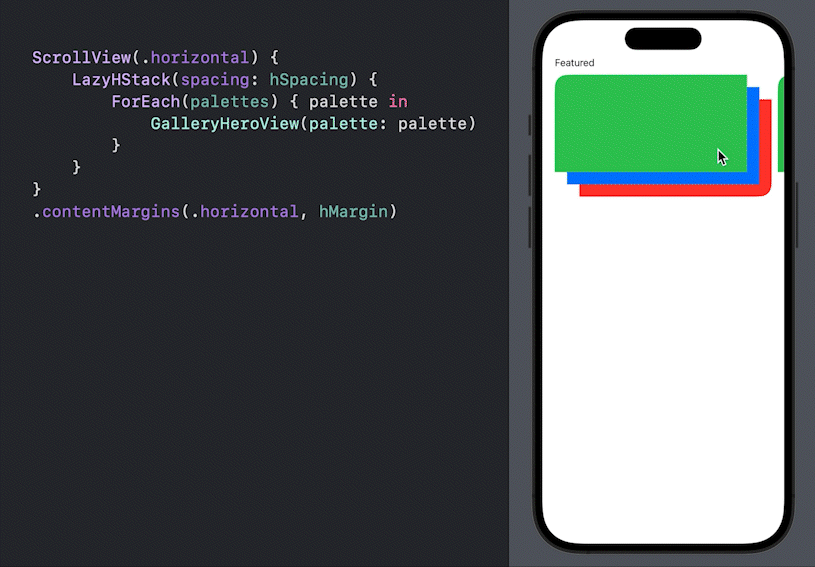

新的 contentMargins 允许我们给 ScrollView 的内容和滚动指示器分别插入边距。 注意查看内容和指示器的位置，分别对应了：① 给整体顶部加 50 边距；② 给滚动的内容顶部加 50 边距；③ 给滚动指示器顶部加 50 边距。 最后，回到我们例子中，使用 contentMargin 代替 safeAreaPadding：

4. scrollClipDisabled

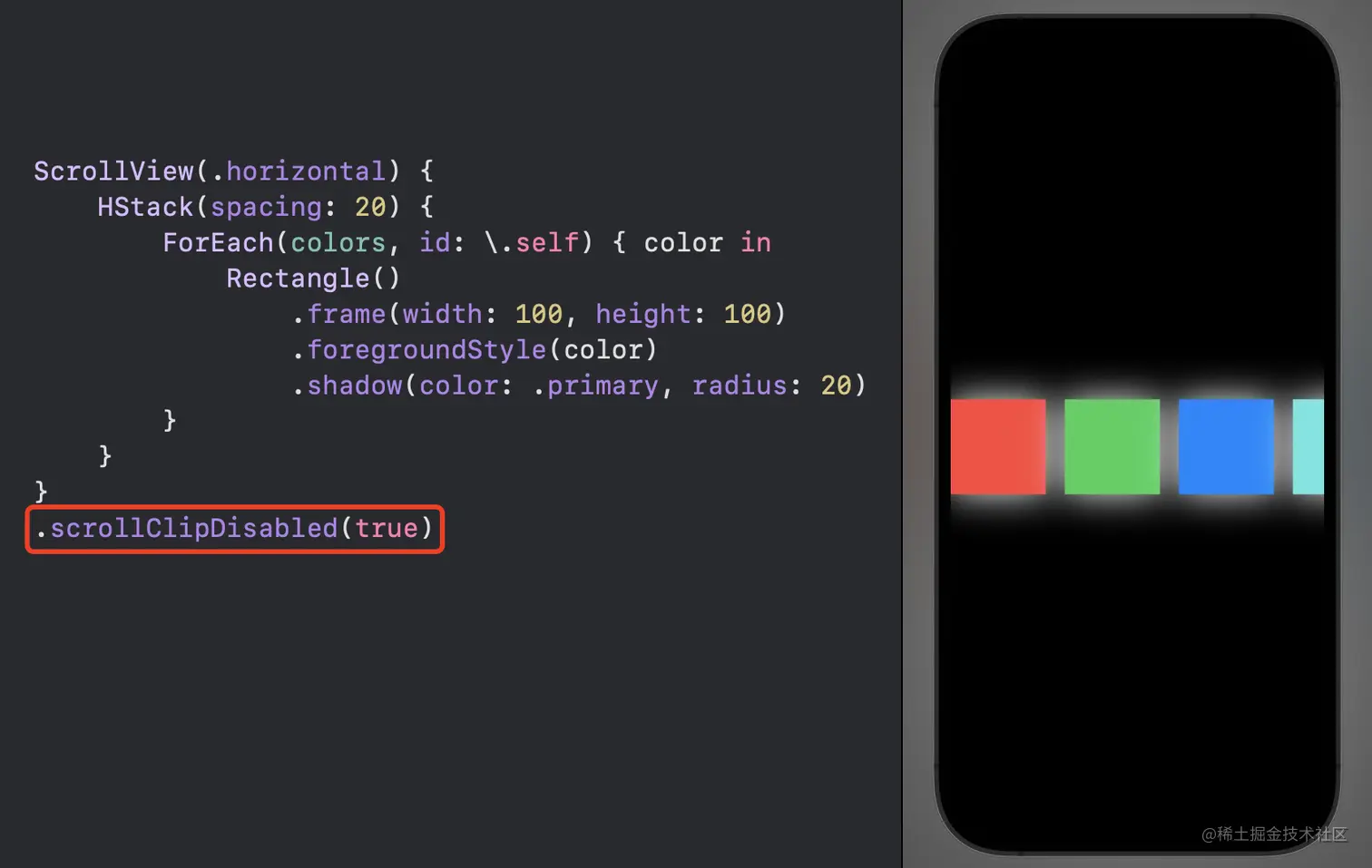

在继续之前，还有一个边距相关有意思的 API 了解一下。 默认情况下，ScrollView 会将其内容裁剪到其边界。如图，阴影会被裁剪： 我们可以使用 scrollClipDisabled 修饰符来禁用这种行为，从而避免阴影被裁剪。把参数设置为 true 即可，参数 false 则是上图默认效果。 这里使用了简单的阴影效果，你还可以使用 clipShape(_:style:) 修饰符创建自定义剪切形状，仍然有很好的处理效果。例如： 最后，我们看一下它是否会触发离屏渲染。如下图所示：① 原本视图不会触发离屏渲染；② 使用了 scrollClipDisabled 也没有触发离屏渲染；③ 为了对比说明的确开了 Color Off-screen Rendered 选项，可以看到 blur(radius:) 触发了离屏渲染。(如果想更多的了解离屏渲染，可以阅读文章。)

二、目标和位置

我们已经对视图进行了一些边距调整，接下来我们来看看控制 ScrollView 在松开手指后滚动停留的位置。默认情况下， ScrollView 会使用标准的减速率和滚动速度来计算应该停止的目标内容偏移量（contentOffset），但是它不考虑 ScrollView 大小或其内容等因素，有时候这些因素非常重要。

1. scrollTargetBehavior

在 SwiftUI 中，我们可以使用 scrollTargetBehavior 修饰符来改变 ScrollView 计算 contentOffset 的方式，它包含一个参数：

• behavior：一个遵循 ScrollTargetBehavior 协议的类型。

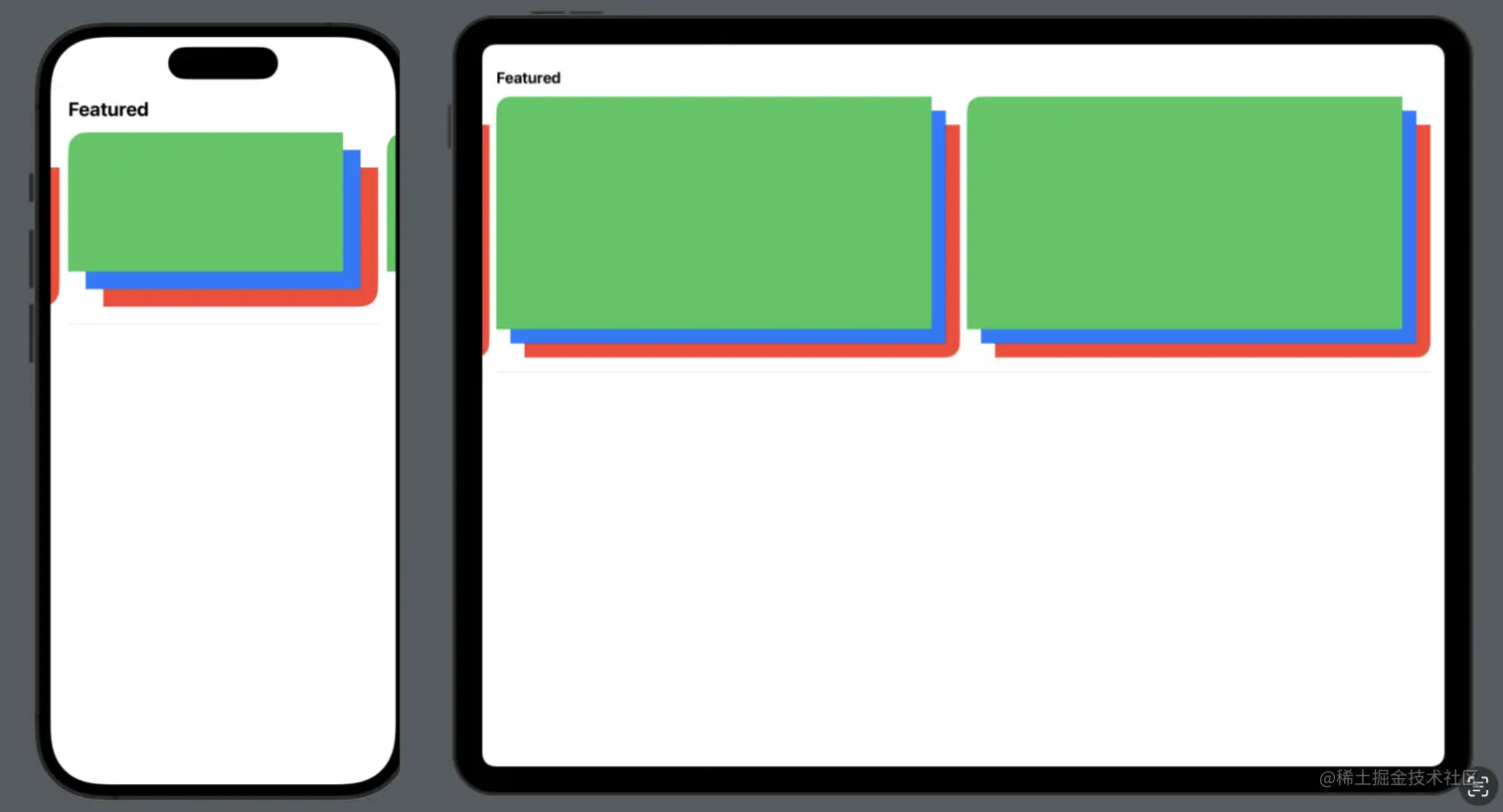

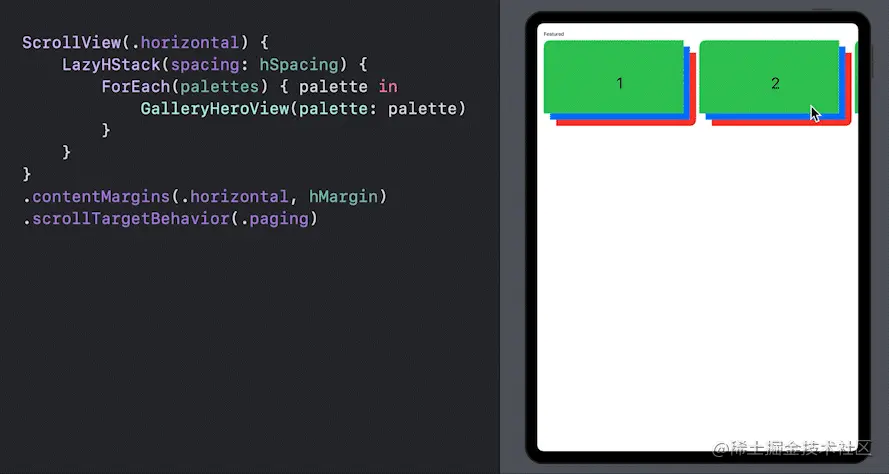

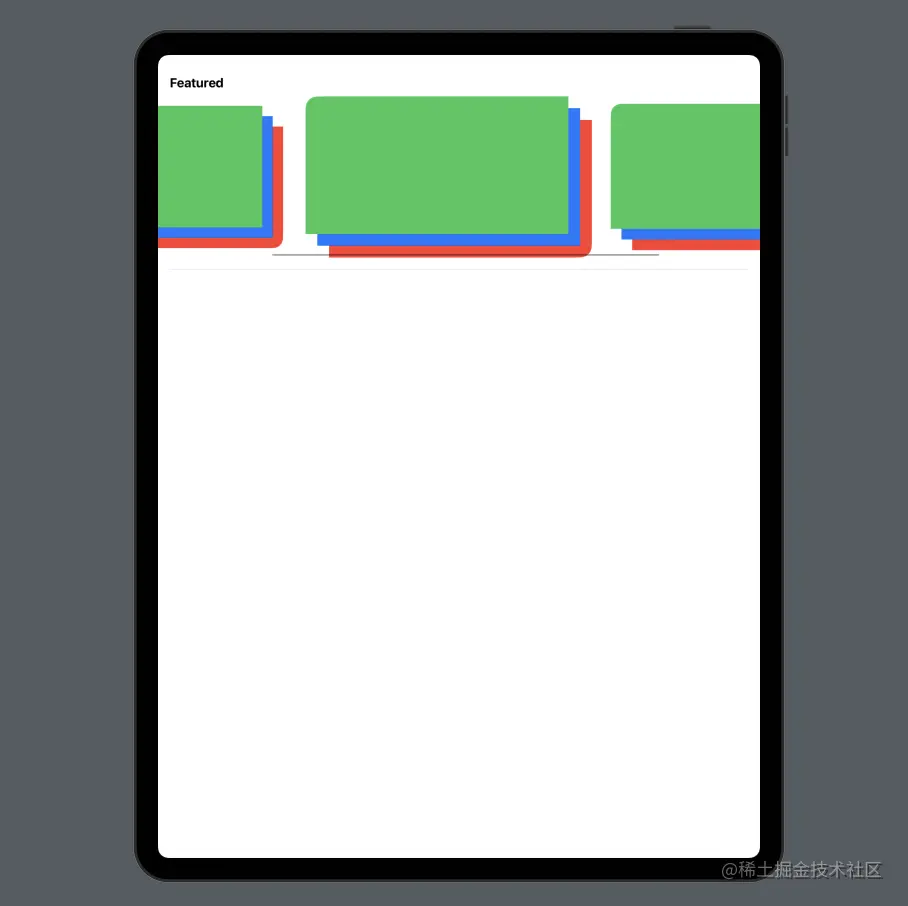

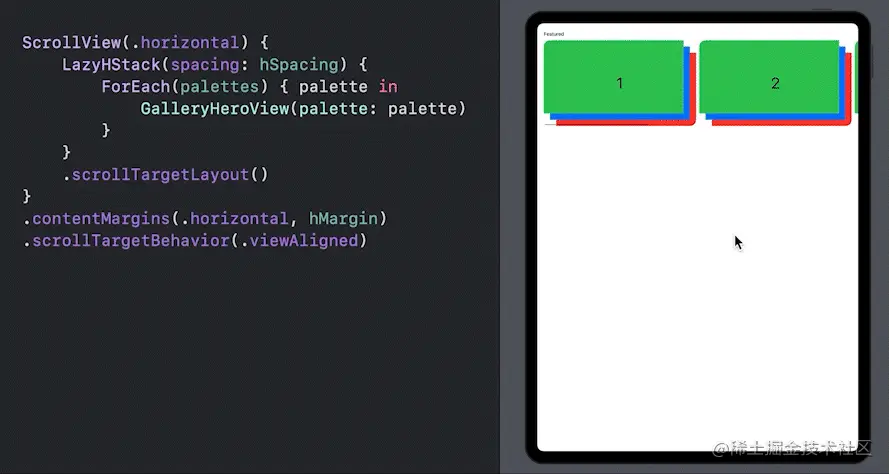

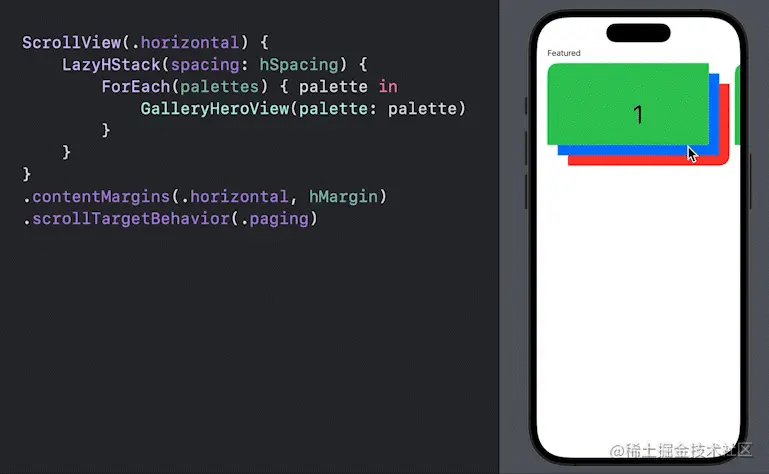

我们来看看两个现有的滚动目标行为。 1. paging 如下图，我们指定了分页行为 paging，现在 ScrollView 每次只滑动一页。这种分页行为是特殊的，它具有自定义的减速率并根据 ScrollView 本身的容器大小选择滚动位置。 现在，在 iOS 上效果很好，但在 iPadOS 的大屏幕上可能会有一些问题： 我们按照 paging 滚动的方式呈现，每一页 iPad 可以容纳两个 Hero 视图，因此每次滚动都是两个视图，1 3 5 始终在左侧，而 2 4 6 无法对齐到左侧。 2. viewAligned 我们更希望将其对齐到单个视图，而不是对齐到 ScrollView 的容器大小。 首先，viewAligned 对齐行为可以将 ScrollView 对齐到视图上。因此 ScrollView 需要知道哪些视图应该被考虑对齐，这些视图被称为滚动目标。 然后，scrollTargetLayout 修饰符可以指定哪些视图成为滚动目标。 在如下例子中，我们指定对齐行为为 viewAligned ；使用 scrollTargetLayout 让 lazy stack 中的每个 Hero 视图都被视为滚动目标（也可以将单个视图标记为目标）。（当使用 lazy stack 时，使用 scrollTargetLayout 非常重要，即使可见区域之外的视图尚未创建，布局也知道将要创建哪些视图，因此它可以确保 ScrollView 滚动到正确的位置）。 如图，现在每次滚动一个 Hero 视图，2 4 6 也可以自动对齐到左侧位置了。这样它在 iPad 上交互起来好多了。

ScrollTargetBehavior 协议

paging 和 viewAligned 的对齐行为是基于 ScrollTargetBehavior 协议构建的。SwiftUI 提供了这些常用行为，并且允许我们遵循此协议并实现自己的自定义行为。只需要实现一个方法：

• updateTarget()：更新目标。在计算滚动应该结束的位置时，SwiftUI 会调用此方法，并在其他情况下也会进行调用（比如当 ScrollView 的大小发生变化时）。

例如以下代码，如果目标接近 ScrollView 的顶部，且向上滑动了滚动条，则会优先滚动到 ScrollView 的准确顶部，从而修改提供的目标。这会决定 ScrollView 选择不同的 contentOffset 作为滚动的终点。

struct GalleryScrollTargetBehavior: ScrollTargetBehavior {
    func updateTarget(_ target: inout ScrollTarget, context: TargetContext) {
        if target.rect.minY < (context.containerSize.height / 3.0),
           context.velocity.dy < 0.0
        {
            target.rect.origin.y = 0.0
        }
    }
}

2. containerRelativeFrame

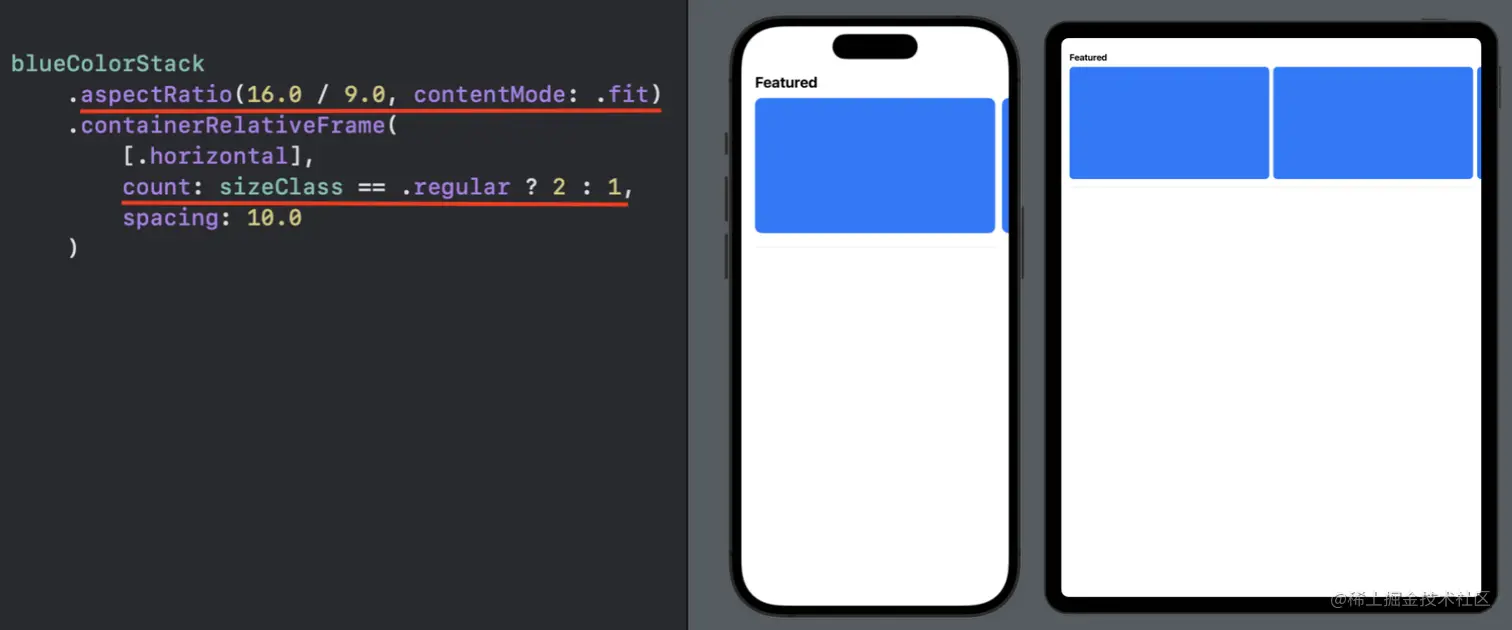

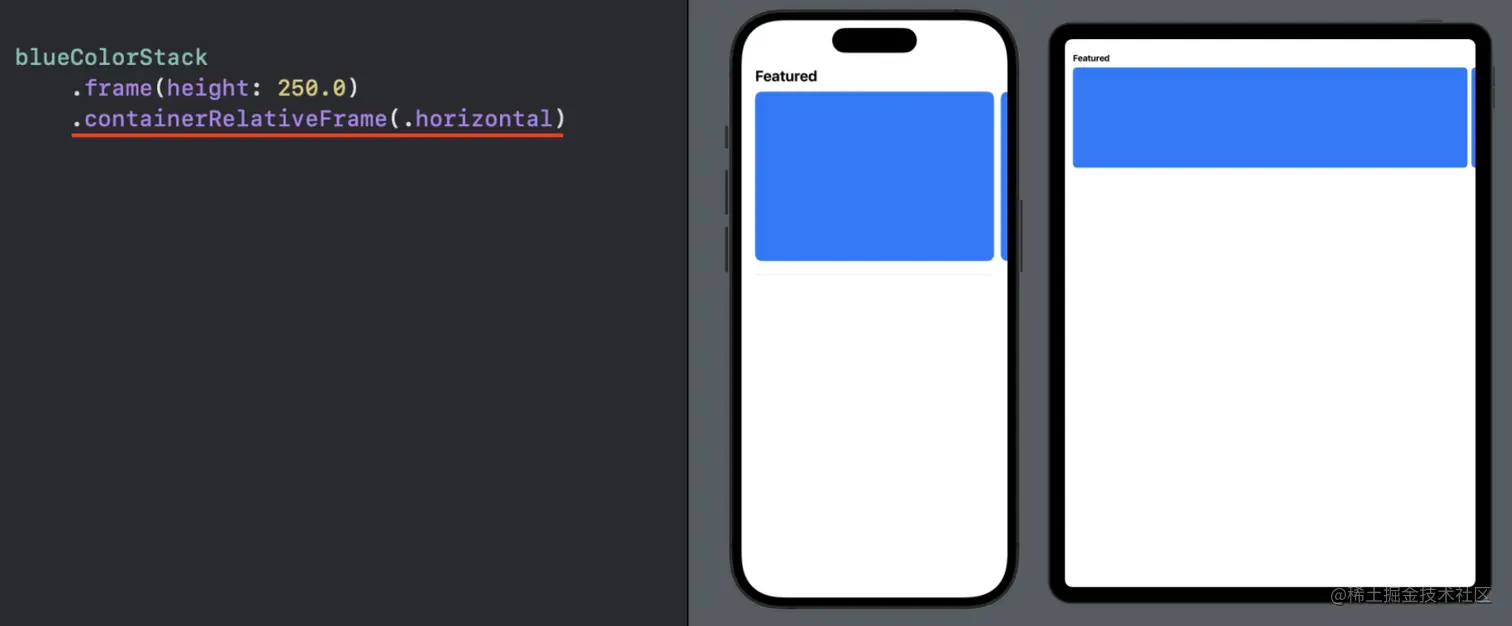

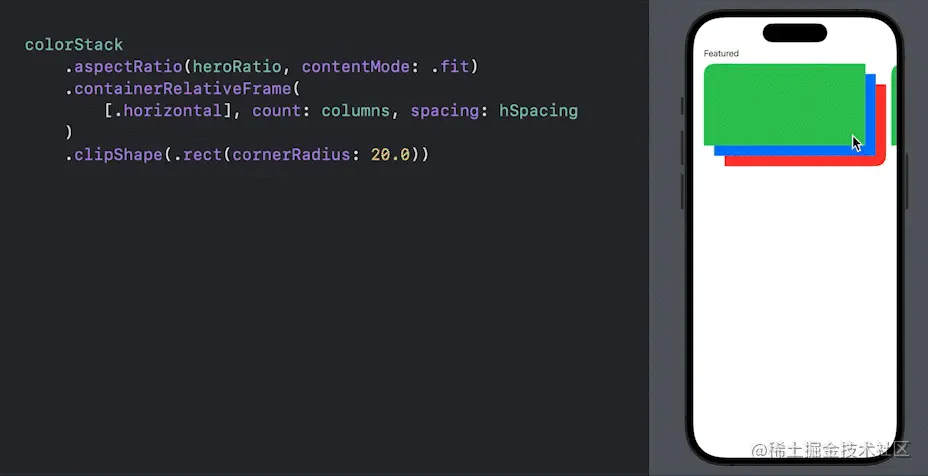

在前面的图中我们有看到，本例的 Hero 视图在 iOS 竖屏上展示一个，而在 iPad 上是展示两个。要实现这一点，以前可能需要使用 GeometryReader 读取 ScrollView 的宽度后计算。而现在，我们可以使用 containerRelativeFrame 修饰符很方便的实现。我们来体验下这个过程吧。 首先，我们把 UI 简化为每个 Hero 是一个蓝色矩形。 把代码简化为只添加了一个固定高度的修饰符。它在设备上的宽度展示如下： 然后，我们在视图中添加上 containerRelativeFrame 修饰符，并指定了参数为水平轴。它使得该视图只占用其容器的宽度，此时，视图大小会自动适应容器的宽度。 除了 axes 方向之外，containerRelativeFrame 还可以通过 count 和 spacing 两个参数创建类似网格布局的视图。 这里我们需要在 iOS 上展示一个，而在 iPad 上展示两个，我们可以根据 horizontalSizeClass 判断个数。而且 horizontalSizeClass 现在适用于所有平台，我们不需要判断操作系统。 最后，我们使高度与宽度成比例，去掉硬编码固定高度，使用 aspectRatio 修饰符来实现。效果展示如下： 至此，我们的布局和滚动行为都完成了！

3. scrollPosition

接下来，我们来观察当 ScrollView 滑动的时候，它的滚动指示器很明显不美观，我们来把它移除掉。

scrollIndicators

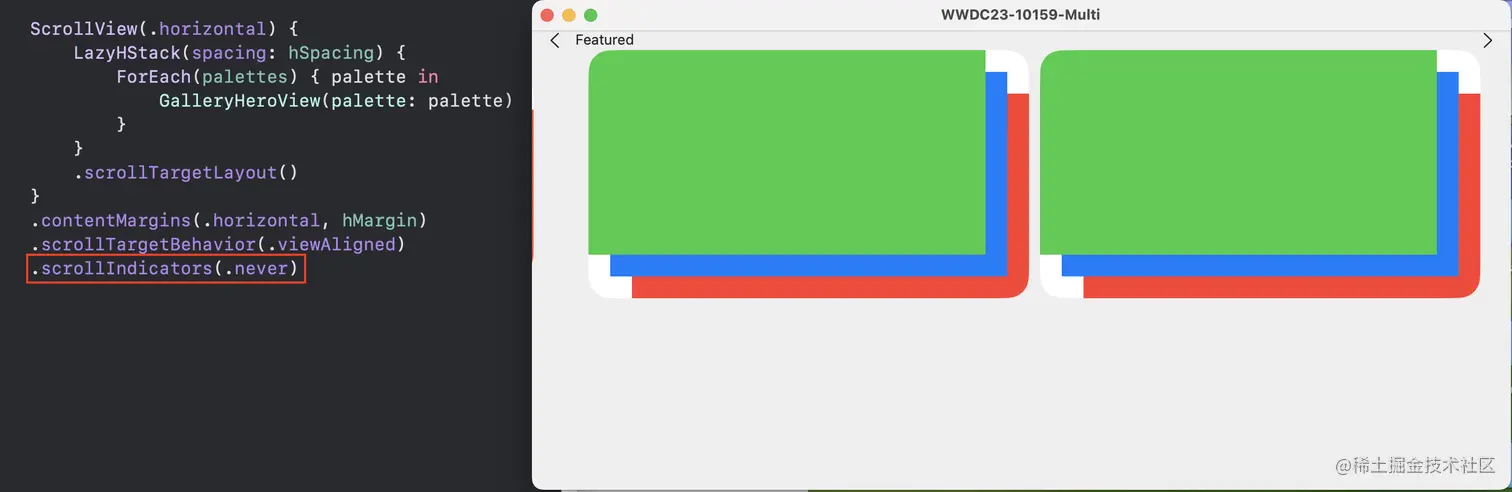

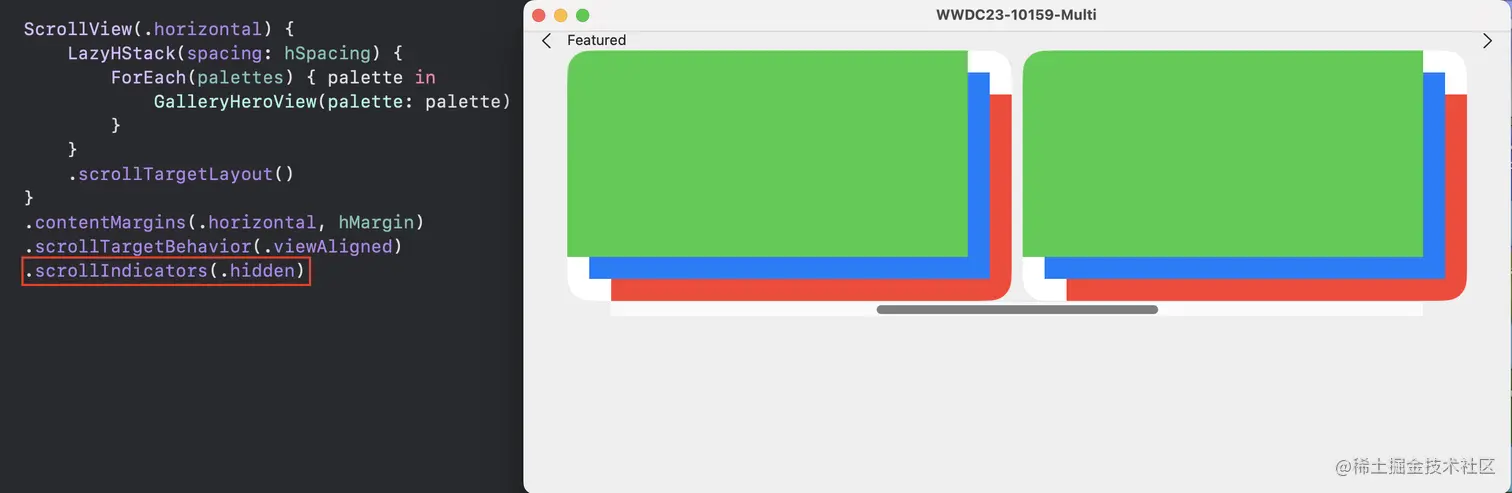

我们可以使用现有的 scrollIndicators 修饰符来实现移除滚动指示器。如图，现在滑动时它已经隐藏了： 在 Mac 上这里的 hidden 可能无效，滚动指示器可能仍然会显示。因为考虑到使用鼠标时，如果没有滚动指示器可能会使滚动变得困难或不可能。所以 scrollIndicators 的默认行为是在使用更灵活的输入设备（如触摸板）时隐藏指示器，但在连接鼠标时允许指示器显示（注意 Apple 妙控鼠标属于灵活设备，试试其他鼠标可能不属于灵活设备）。 我们可以修改 scrollIndicators 的参数为 never ，这样就达到始终隐藏指示器，而不会考虑输入设备。如图：

scrollIndicatorsFlash

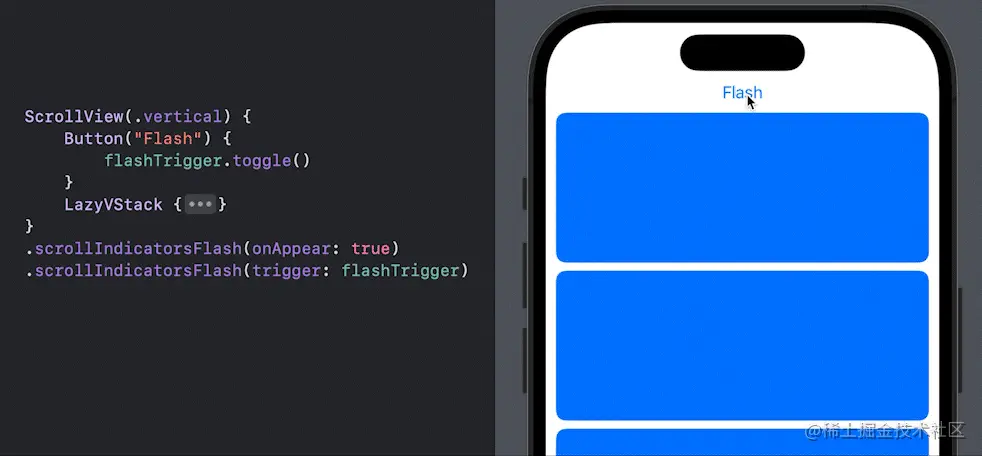

(1) 在继续完善之前，关于滚动指示器，我们再介绍一个简单的修饰符 scrollIndicatorsFlash(onAppear:)，它用来控制当滚动视图第一次出现时，是否闪烁其滚动指示器。通过将 onAppear 参数设置为 true 即可。如图 gif，请注意滚动指示器的变化： (2) 如果想使用过程控制滚动指示器的显示，可以设置某个值改变时闪烁滚动指示器，scrollIndicatorsFlash(trigger:) 修饰符帮能我们实现。 但是经测试，scrollIndicatorsFlash(onAppear:) 只能在垂直方向的视图有效，水平无效😂。scrollIndicatorsFlash(trigger:) 在垂直和水平方向都有效。

scrollPosition

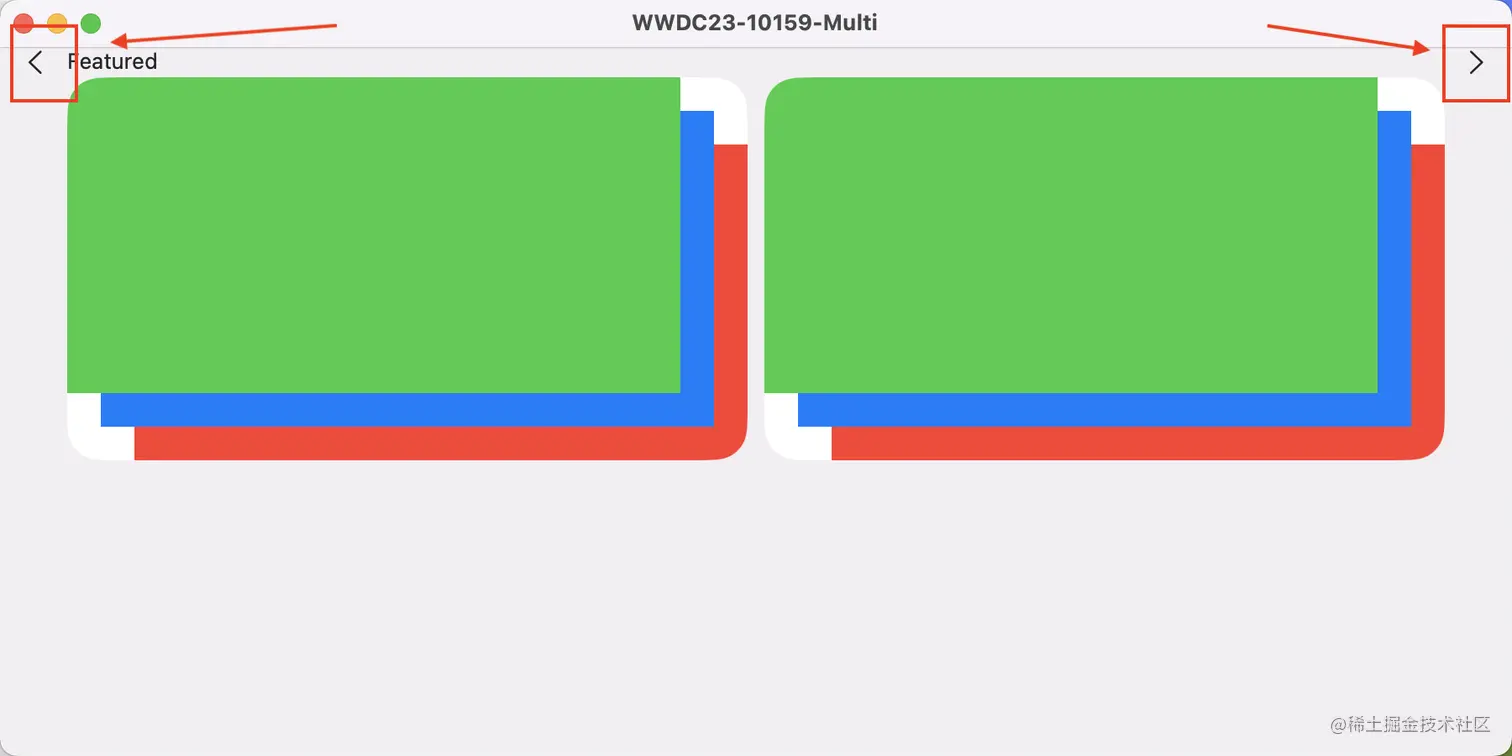

现在 Mac 上的滚动指示器隐藏了，我们提供一个替代方案，使用户更加方便直观的交互。例如添加两个按钮，让用户可以点击上一个或下一个来实现视图滚动，UI 改动如下： 接下来，我们看看如何在点击这两个按钮时控制 ScrollView 滑动到适当位置。在 SwiftUI 的早期版本中，我们可以使用 ScrollViewReader 来实现。简化代码如下：

@Binding var mainID: Palette.ID?
@State private var scrollOffset: CGFloat = 0

GeometryReader { geometryProxy in
    VStack {
        GalleryHeroHeader(palettes: palettes, mainID: $mainID)
        ScrollViewReader { scrollProxy in
            ScrollView(.horizontal) {
                HStack(spacing: hSpacing) {
                    ForEach(palettes) { palette in
                        GalleryHeroView(palette: palette)
                            .id(palette.id) // 使用 id 属性标识视图
                    }
                }
                .background(
                    GeometryReader { proxy -> Color in
                        // 接收 contentOffset 值
                        self.scrollOffset = proxy.frame(in: .global).minX
                    }
                )
            }
            ...
            // 监听id改变: ①左右按钮点击时 ②手势滑动ScrollView停止时
            .onChange(of: mainID) { _, _ in
                withAnimation {
                    // 使用 id 滚动到被标识的视图
                    scrollProxy.scrollTo(mainID, anchor: .leading)
                }
            }
            .onChange(of: scrollOffset) { _, newValue in
                // 停止滚动时,根据 contentOffset 计算对应的 id
                mainID = palettes[calIndex].id
            }
        }
    }
}

// in GalleryHeroHeader
GalleryPaddle(edge: .leading) {
    mainID = calPreviousID()
}

尽管已经简化了很多逻辑，代码还是很复杂，而且重点还要处理两种改变 mainID 的方式冲突 Bug。 而在最新的 SwiftUI 中，新增了 scrollPosition 修饰符，它绑定了与包装标识符的状态，我们可以将其传递给 ScrollView，然后 ScrollView 将从中读取并传递给 GalleryHeroHeader。在 GalleryHeroHeader 的 paddles 中，我们可以在按钮点击时写入绑定。写入绑定后，ScrollView 会滚动到具有该 mainID 的视图。而且直接滑动 ScrollView 时它会自动更新 mainID，没有两种方式的冲突问题。简化代码如下：

@Binding var mainID: Palette.ID?

VStack {
    GalleryHeroHeader(palettes: palettes, mainID: $mainID)
    ScrollView(.horizontal) { ... }
        .scrollPosition(id: $mainID)
}

// in GalleryHeroHeader
GalleryPaddle(edge: .leading) {
    mainID = calPreviousID()
}

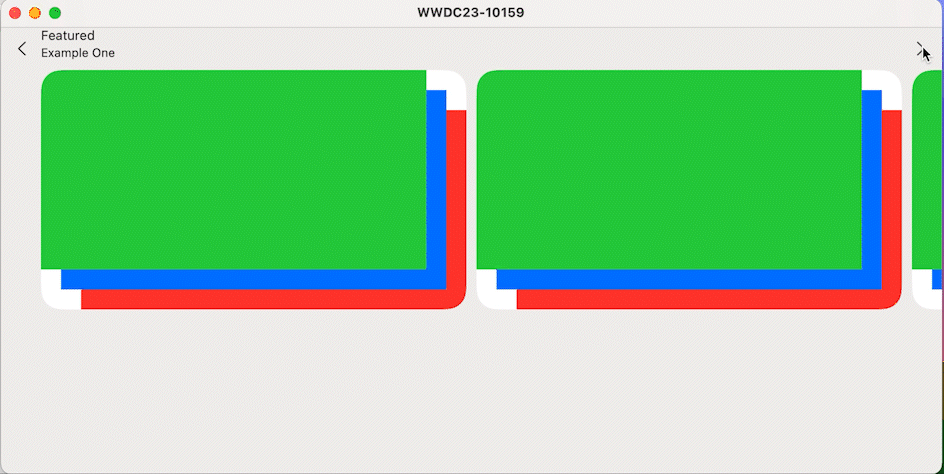

如上核心代码真的很简单。scrollPosition 类似于视图对齐的 scrollTargetBehavior，都使用 scrollTargetLayout 来确定哪个视图要查找其标识值。 最后，scrollPosition 可以使我们知道当前滚动视图的身份。因此，我们可以在标题视图中添加一个文本，显示当前滚动的 Hero 信息，使滚动效果更加直观。 绑定会随着 ScrollView 最左边的视图更改而自动更新。现在，我们可以通过鼠标用户轻松浏览了。

三、滚动过渡

最后我们还有一个小细节需要完善，给滚动的视图加一点过渡动画，使滑动时更明显的体验到当前滚动的目标视图。我们可以根据 ScrollView 中视图的位置来改变它。

scrollTransitions

在 SwiftUI 中，新增了 scrollTransitions 修饰符，可以轻松实现这个功能。 scrollTransition 很像普通的过渡效果，描述了一个视图在出现或消失时应该经历的变化：

• 当一个视图出现后，它处于 identity 阶段，此时不应应用自定义设置；
• ScrollTransition 描述的是与过渡效果类似的一组变化，将其作为视图进入 ScrollView 的可见区域然后离开可见区域时应用。

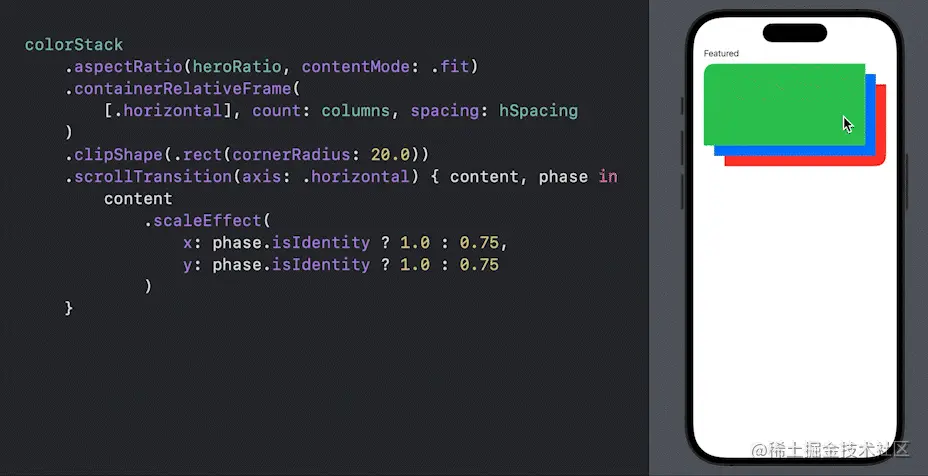

让我们在例子中体验下，当视图接近 ScrollView 的边缘时，把它的大小能够略微缩小。 我们添加 scrollTransition 修饰符，它需要 content 和 phase，使我们可以基于 phase 指定内容的视觉变化。在这里，我们指定当视图不处于其 identity 时，缩小比例。 之前： 之后：

VisualEffect 协议

scrollTransitions 使用了一个名为 VisualEffect 的新协议。 VisualEffect 提供了一组用于视图内容的自定义选项，可以安全地作为布局函数使用。 例如上面动画使用的缩放 scaleEffect、ScrollView 的 contentOffset、旋转 rotationEffect 等，自定义这些效果就像使用视图修饰符一样简单。 但是并非所有视图修饰符都可以安全地用于 scrollTransition 中。例如，不支持自定义字体并且直接报错。任何影响 ScrollView 整体内容大小的修饰符都不能在 scrollTransition 修饰符中使用。

.scrollTransition(axis: .horizontal) { content, phase in
    content
        .scaleEffect(
            x: phase.isIdentity ? 1.0 : 0.75,
            y: phase.isIdentity ? 1.0 : 0.75)
        .rotationEffect(
            .degrees(phase.isIdentity ? 0.0 : 90.0)
        )
        .offset(
            x: phase.isIdentity ? 0.0 : 20.0,
            y: phase.isIdentity ? 0.0 : 20.0
        )
//        .font(phase.isIdentity ? .body : .title2) // Value of type 'some VisualEffect' has no member 'font'
}

内容回顾

现在，我们来回顾下本文的新增 API 以及它们的作用： 一、边距和安全区域：

• 通过 safeAreaPadding 和 contentMargin 自由的处理安全区域和滚动视图边距之间的关系；
• 通过 scrollClipDisabled 可以避免剪切超出滚动视图边界的视图部分（例如示例中的阴影）。

二、目标和位置：

• 通过 scrollTargetBehaviors 的 paging 和 viewAligned 类型实现常见的滚动行为。以及可以通过遵循 ScrollTargetBehavior 协议实现自定义滚动行为；
• 通过 containerRelativeFrame 修饰符代替 GeometryReader 的计算逻辑，可以轻松的创建布局；
• 通过 scrollIndicatorsFlash 修饰符控制滚动指示器的闪烁显示；
• 通过 scrollPosition 修饰符绑定到滚动视图的状态，使我们能够方便操作并得知当前滚动的视图是哪一个，比 ScrollViewReader 更便捷。

三、滚动过渡：

• 通过 scrollTransition 方便的获取滚动视图状态，便捷的实现过渡动画。

总结

SwiftUI 的时长很短，前几年一直忙于完善更重要的 API，除了 WWDC2020 的 ScrollViewReader（并不方便）外没有很有力的更新。ScrollView 的使用很痛苦，甚至被戏称“ScrollView 地狱”。 而今年，ScrollView 从 布局展示、滚动位置、过渡动画 三个方面做了强大的改进，新增的以上 API 全面的考虑了开发者对 ScrollView 的使用需要。 虽然以上 API 很丰富，但是在日常实践中我们会遇到更多的场景需求。例如我们经常需要监听滚动偏移量 contentOffset、滚动视图的粘性头部 Sticky Header 在本次更新中仍然没有 API 可以提供便捷的实现方式。不过，我们还可以使用一些优秀的第三方库，例如 ScrollKit 可以帮助我们快速的实现这些功能。
