扒一下Elasticsearch的发动引擎Lucene的设计理念

背景

本文基于最新的Lucene9.7.0。
只讲设计理念，不讲源码实现。

1、倒排索引简介

doc0:  {"name": "Mike",  "remark": "Welcome Apache Lucene"}
doc1:  {"name": "John",  "remark": "Welcome Elasticsearch"}
doc2:  {"name": "Mike",  "remark": "Apache Lucene Apache Solr"}

假设现有上面3个docs，分别对name和remark字段建立倒排索引，其中name字段是不分词的，remark字段是不分词。
关于倒排索引，主要涉及以下几个基本概念：

• term：词项，如Mike、Welcome、Lucene。
• field：词项组成字段，如name和remark两个字段。

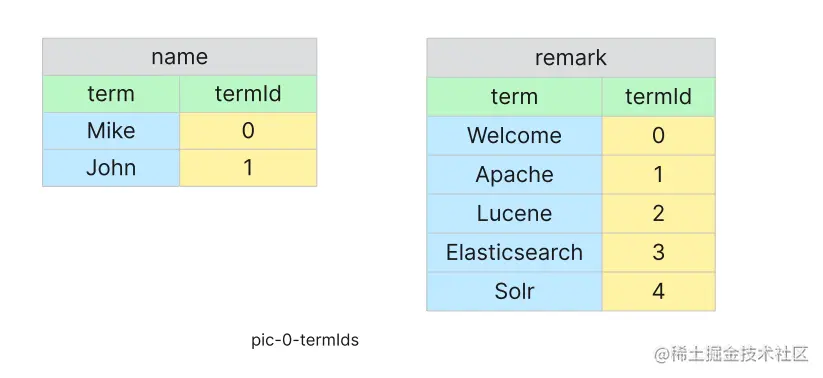

  一个field的terms按出现的顺序从0开始递增分配termId。如图pic-0-termIds
• document：字段组成文档。
• segment：多个docs的集合，一个segment内的docs按出现的顺序从0开始递增分配docId。
• index：segment集合。

2、倒排索引逻辑结构

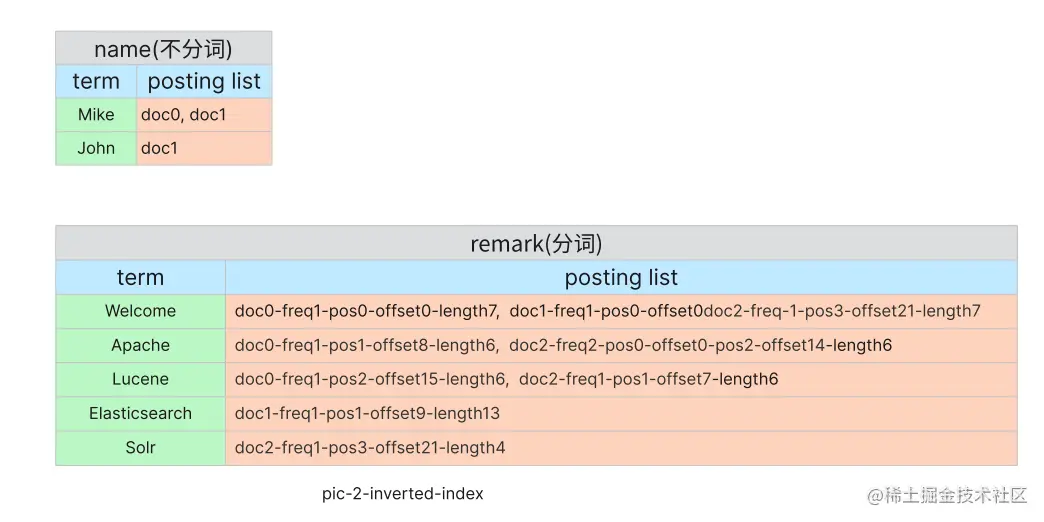

其中左边是词典(terms的集合), 右边是倒排列表(posting list)。
以Elasticsearch: doc1-freq1-pos1-offset9-length13为例说明：

• doc1表示在segment的文档号docId是0，通过docId可以从原始数据中取出目标doc。
• freq1表示Elasticsearch在文档doc0中出现的频率是1次。主要用于计算权重打分。
• pos1表示Elasticsearch是文档doc0的第1个位置的term。主要用于短语查询。
• offset9表示Elasticsearch在文档doc0的offset是9。主要用于高亮显示。
• length13表示Elasticsearch的长度是13。主要用于高亮显示.

也就是说Elasticsearch这个term出现在doc1，出现了1次，是doc1的第一个term，其offset是9，term的length是13。

明显地，有了倒排索引，就可以快速找到包含某个term的docs。 比如查找remark字段包含Lucene的docs过程如下：

• 从remark词典中找到Lucene这个term
• 找到lucene对应posting-list，得到目标docIds
• 根据docIds从原始数据找到目标docs。

以上就是倒排索引的核心思想，不考虑freq、pos、offset等因素，可以简单认为就是一个map<termId，docId>的映射关系。 通过对倒排索引的基本了解，我们可能会有以下等等疑问：

• 当词典数量很大的时候, 如何快速从词典中找到目标term并且占用内存较少？
• 当一个term的posting-list很长时，该如何有效压缩数据以减少IO？
• 能否反过来根据docId快速找到对应的term？

下面我们将会探讨Lucene是如何解决这个问题的。

3、构建索引的简易过程

为了方便理解，先简单看下构建索引过程的伪代码(不可运行的, 只表意)，每个环节后续都会细说：

private void indexing(List<Document> docs, byte[][] pool) {
    for (Document doc : docs) {
        for(Field field : doc.getFields) {
            for (Term term: field.getTerms) {// 对每个field都构建一个倒排索引
                pool.addTerm(term);// 添加新term到pool，所有fields共享同一个pool
                slice0 = pool.newSlice();// 对于新term，会在pool上紧接着term划分出两个slice
                slice1 = pool.newSlice();
                slice0.writeVInt(docId, freq);// 保存term的docId(差值)、freq到slice0
                slice1.writeVInt(pos, offset, length);// 保存term的pos(差值)、offset(差值)、length到slice1
            }
            saveStoredField(field.getValue());// field的原始值逐个写到buffer，满则刷盘到 .fdm .fdt 文件
            cacheDocValue(docId++, field.getValue());// 对于不分词的field，缓存其dv, dv是指<docId, term>的关系
        }
    }
    // 当达到阈值ramBufferSizeMB(默认16MB)或maxBufferedDocs(默认不限制)则会刷盘
    flushDocValue();// 保存dv到 .dvm .dvd 文件
    flushStoredField();// 处理还没有刷盘的原始数据到 .fdm .fdt 文件
    flushInvertedIndex();// 保存倒排索引到 .doc .pos .pay .tim .tip .tmd
    flushFieldInfos();// 保存field的信息到 .fnm
    flushSegmentsInfo();// 保存segment的信息到 .si
}

可以发现，倒排索引是逐个doc逐个field逐个term处理的，先缓存在内存池，达到一定阈值之后再刷盘。至此，我们可能会有以下几个疑问：

• 内存池是如何维护的，如何从内存池中快速找到目标term？
• VInt是什么数据类型，为什么保存的都是差值？
• 倒排列表一开始是不确定的，那么slice是如何动态扩容的？

在讲解倒排索引内存结构之前，我们先了解下VInt。

4、关于VInt数据类型

我们都知道，在Java中int类型是定长4个bytes，无论数值大小都需要4bytes。保存一个很小的数字比如1需要4个bytes，保存一个很大的数据比如2147483647也是需要4个bytes。较严格来说，对于数值1来说只需一个byte，那么使用int保存数值1则浪费了3个bytes，如果有一堆很小的数值那么将是不小的浪费。

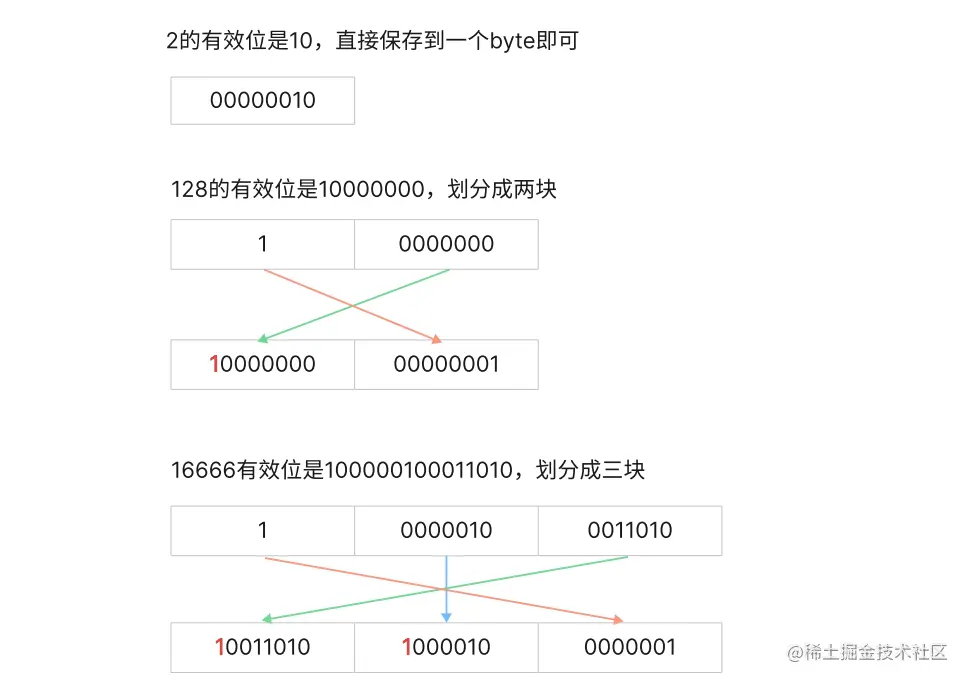

VInt是一种可变长的整型编码方式，类似于UTF-8。这种编码方式可以有效地压缩数值较小的单个整数。VInt占用1到5个bytes，越小的值需要更少bytes。其原理比较简单，如下：

• 在写数据时，从低位开始处理，对其有效位的每7bits进行划分，每7bits保存到一个byte，如果还有剩余有效位没处理则当前byte的最高位置为1，直到所有有效位处理完毕。
• 在读数据时，一个一个字节读，当遇到最高位是1(负数)时说明后面还有数据需要读取，直到遇到最高位是0的字节为止才可以读出一个完整的数值。

可见，在理想情况下，VInt可节省3/4的内存开销。数值越小，开销越小。
这也是为什么Lucene在处理docId、pos、offset等信息时保存的是其差值的原因。
另外，VInt不适合处理负数。 如果要处理负数，需要做额外的处理，把最高位的符号位移到低位即可。比如
-2147470613
=  10000000000000000011001011101011
-> 00000000000000000110010111010111
-> 11010111 11001011 00000001

5、倒排索引的内存结构

所有字段的倒排索引共享一个字节pool，每个字段分别维护两个数组termIds和bytesStart。

• termIds记录的是<hash(term), termId>映射关系，可以快速找到term对应的termId。
• bytesStart记录的是<termId, poolOffset>映射关系，可以通过termId快速定位到term在pool的位置。

通过termIds和bytesStart两者配合，可以快速找到term在pool的倒排信息。 字节pool实际是一个二维的字节数组byte[][]，每个byte[]是一个block(默认32k)， 按需分配动态扩容，每次扩容一个block。以开始的3个docs为例，其内存结构如下： pic4

记录一个term倒排信息的过程：

• 计算hash(term)&mask确定term在termIds的槽位，记录对应的termId(termId按出现的顺序递增)到termIds。
• 如果是新term则在pool中记录term的length+value，term不能跨block，当前block剩余空间不够则需要开辟新的block，把term写到新block。 然后记录offset到byteStarts。
• 紧接着term后面划出两个slice，在slice0记录doc+freq，在slice1记录pos+offset+length，slice1不一定需要。

slice扩容
因为term是一个个处理的，一开始是不知道倒排列表有多长，当有很多倒排信息要记录时slice需要动态扩容。slice默认长度是5bytes，每次扩容长度规则level{5, 14, 20, 30, 40, 40, 80, 80, 120, 200}。每个slice最后的一个byte记录了当前slice的结束符和level，这样可以方便知道下一级level需要开辟的长度。在扩容时，当前slice的最后一个byte的前3bytes的内容会复制到下一级slice的头部，然后把下一级slice的address记录在当前slice的最后4bytes记录，这样slice在逻辑上就是连续的了。 另外slice也不能跨block，因此会有小部分空间浪费。
ps：只有在处理完整个doc之后才可以确定freq。当freq=1时，会借用docId的最低位，这样可以进一步减少freq的开销。

以上面3个docs展示下详细的索引过程：

doc0:  {"name": "Mike",  "remark": "Welcome Apache Lucene"}
doc1:  {"name": "John",  "remark": "Welcome Elasticsearch"}
doc2:  {"name": "Mike", "remark": "Apache Lucene Apache Solr"}

这里为了方便理解说明，不考虑freq=1借位的情况，并且假设freq都是预知的，假设

hash(Mike)=1, termId=0
hash(John)=4, termId=1

hash(Welcome)=2, termId=0
hash(Apache)=4, termId=1
hash(Lucene)=0, termId=2
hash(Elasticsearch)=5, termId=3
hash(Solr)=1, termId=4

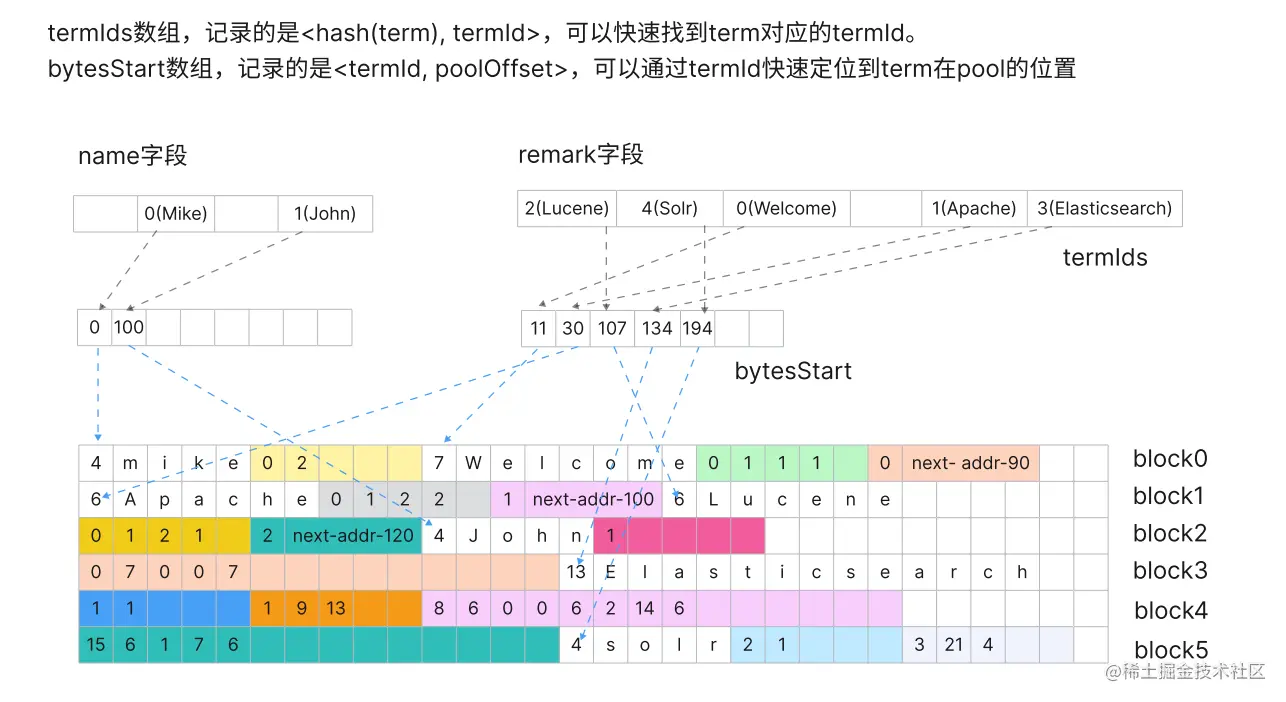

最终termIds、bytesStart、pool三者关系如下：

图中假设每行是一个block，每个block为30bytes，颜色相同的是同一个term的slice。

结合上面索引过程的伪代码，建立倒排的具体过程如下（这里只画了最终的效果图，过程中的一些细微变化需要自行脑补）：

• 处理doc0的name字段的Mike，新term，在block0上记录对应的termLength+termValue，即是4Mike，因为name是不分词的，只需要开辟slice0，并记录0(doc0)。
• 处理doc0的remark字段的Welcome，新term，在block0上记录7Welcome，然后开辟slice0和slice1，slice0此时记录01(doc0-freq1)，slice1记录007(pos0-offset0-length7)。
• 处理doc0的remark字段的Apache，新term，当前block0空间不够了，开辟新block1， 在block1上记录6Apache|01|186。
• 处理doc0的remark字段的Lucene，新term，当前block1能够放下term，但放不下其slice了，因此需要开辟新block2，在block2上再开辟slice，在block1记录6Lucene---在block2记录|01|2156。
• 处理doc1的name字段的John，新term，在block2上记录4John|1
• 处理doc1的name字段的Welcome，term已存在，添加对应的slice信息即可。由于其slice1剩余空间不够，需要开辟下一级长度为14的slice，并且由于当前block2的剩余空间也不够了，因此需要开辟新block3，然后再开辟(扩容)slice。此时welcome的倒排信息为 7Welcome|0111|0next-addr-90---07007。
• 处理doc1的remark字段的Elasticsearch，新term，当前block能放下term，但放不下slice了需要开辟新block4，在block3上记录13Elasticsearch---|11|1913。
• 处理doc2的name字段的Mike，term已存在，更新对应的slice信息为4mike|02。
• 处理doc2的remark字段的第一个Apache，term已存在，slice1需要扩容。
• 处理doc2的remark字段的Lucene，term已存在，slice1需要扩容，开辟新block5。
• 处理doc2的remark字段的第二个Apache，term已存在，slice1不需要再扩容。
• 处理doc2的remark字段的Solr，新term，在pool上记录4Solr|21|3214。

6、关于PackedInt

前面我们了解到VInt可变长的编码方式，针对的是单个数值，可以有效压缩较小的整数且不会有空间浪费，但对较大的数压缩效果一般，甚至开销更大。那么如果有一堆较大数值该何如有效编码？

PackedInts针对的是多值编码，采用的是定长方式，会有部分空间浪费。PackedInts会把数据划分成多个block(默认1024个元素一个block)，每个block进行独立编码。在一个block中，取其最大值的有效位bpv(bitsPerValue)，然后每个元素按bpv定长保存即可，这就是PackedInt的基本思想。比如有一组数据 2 13 6 1 12 5 8，其最大值是13=1101，有效位4bits，那么所有元素按4bits定长保存即可。

和VInt类似，PackedInt在处理一组较小的数值时效果也是比较可观的，主要区别就是一个单值变长，一个多值定长。

但利用PackedInts+放缩操作(min、avgIcr、gcd)可以有效处理一组大数据。比如 {123456706, 123456701, 123456703, 123456709, 123456707}，通过减去最小值123456701可缩小成{5, 0, 2, 8, 6}，在记录的时候只需要记录min和{5, 0, 2, 8, 6}即可，效果显而易见。如果数据是递增，比如 {123456701, 123456703, 123456706, 123456707, 123456709}，可通过平均斜率+最小值进行进一步放缩。

• 求出平均斜率 avgInc = (123456709 - 123456701)/(5-1) = 2
• 转换每个元素 e_new = new_ori - avgInc*i，变成 123456701, 123456701, 123456702, 123456701, 123456701，此时数据会变得更均匀
• 减去最小值123456701，变成 {0, 0, 1, 0, 0}，最终每个元素只需要1bit。

对于连续的或者满足等差数列的数据属于特例，也是最理想的情况，通过平均斜率+最小值放缩后，所有元素会变成0，比如{6666666660, 6666666661, 6666666662, 6666666663, 6666666664}会变成{0, 0, 0, 0, 0}，由于所有元素都是0，因此只需要保存avgInc和min即可。

原始数据中的.fdx中的chunkStartDocIds(每个chunk的起始docId)和chunkFpInFdts(每个chunk的偏移量)都是采用了PackedInt的编码方式，默认1024个元素为一个block。

7、原始数据的存储格式 .fdm、.fdx、.fdt

原始数据是以chunk为单位进行管理，数据先写到缓存，当到达一个chunk阈值，大于chunkSize(默认8k)或者maxDocsPerChunk(默认1024)则进行flush。

• .fdt保存的是chunk，也就是data。
• .fdx保存的chunk的索引，索引包括两部分chunkStartDocIds和chunkFps，通过chunkStartDocIds可以快速根据docId找到对应的chunkNo。
• .fdm保存的是fdx的元信息。

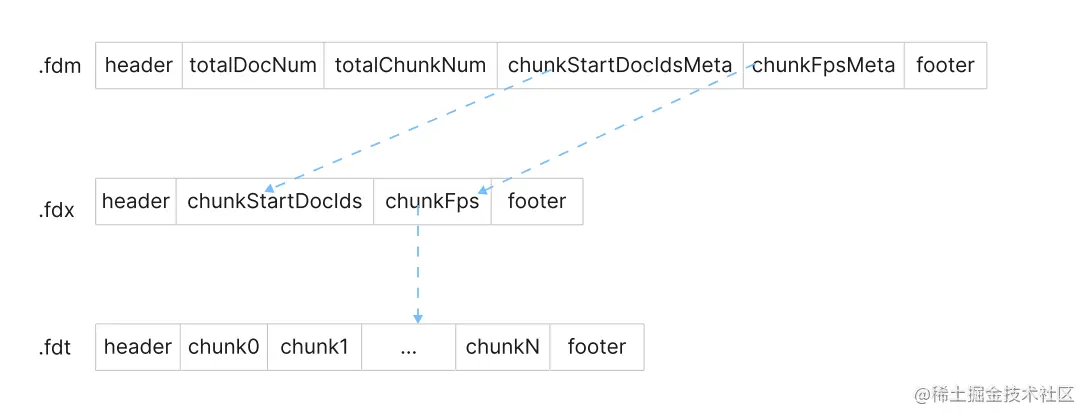

fdm、fdx、fdt三者的简化版结构关系图如下

• chunk: 缓存的size大于8k或者docs大于1024则会产生一个chunk，其格式如下：
  chunkStartDocId|docsNumOfChunk|fieldsNumOfDoc*n|lengthOfDoc*n|docData*n，
  其中n表示有n个docs，
  - chunkStartDocId表示该chunk的第一个docId，
  - docsNumOfChunk表示该chunk的docs数量，
  - fieldsNumOfDoc表示每个doc的storedField的数量，
  - lengthOfDoc表示每个doc的长度，用于计算其偏移量，
  - docData：一个doc的具体格式为(fieldNum|fieldType|fieldValue)*m，m表示该doc有m个storedField

• chunkStartDocIds: 每个chunk的第一个docId组成的数组，相当于一层跳表索引，方便根据docId快速定位到对应的chunk。默认1024个元素划分block，每个block使用了PackedInt编码，因此需要额外记录每个block的元数据到fdm。

• chunkFps：每个chunk在fdt的偏移量(file pointer)组成的数组，默认1024个元素划分block，使用了PackedInt编码。

• chunkStartDocIdsMeta：记录了chunkStartDocIds的元信息，包括startFpInFdx|(min|avgInc|bpv)*k，k表示有k个blocks。

• chunkFpsMeta：记录了chunkFps的元信息，格式和chunkStartDocIdsMeta类似，包括startFpInFdx|(min|avgInc|bpv)*k，k表示有k个blocks

原始数据写入流程：

• 迭代docs，迭代storedFields，逐个field写到缓存fieldsBuffer(byte[])，
  一个doc的格式为 (fieldNum|fieldType|fieldValue)*m，m表示一个doc的storedFields的数量
• 当缓存达到chunk阈值则进行flush，产生一个chunk
  - 把缓存的数据写到.fdt，其格式为
  chunkStartDocId|docsNumOfChunk|fieldsNumOfDoc*n|lengthOfDoc*n|((fieldNum|fieldType|fieldValue)*m)*n，n表示这个chunk有n个docs。
  - 把该chunk的chunkStartDocId写到临时文件.doc_ids, 其在fdt的偏移量filePoint写到临时文件.file_pointers
• 当所有docs迭代完，执行收尾工作
  - 把临时文件.doc_ids的数据读取出来进行PackedInts编码处理，然后写到.fdx。
  - 把临时文件.file_pointers的数据读取出来进行PackedInts编码处理，然后写到.fdx，此时.fdx的格式为 chunkStartDocIds*k|chunkFpInFdts*k，k表示有k个chunks。
  - 产生.fdm文件，其格式为 totalDocsNum|totalChunksNum|fpInFdx-chunkStartDocIds|fpInFdx-chunkFpInFdts

根据docId查找原始数据的过程:

• 读取fdm的chunkStartDocIdsMeta，定位到fdx的chunkStartDocIds，然后使用二分查找定位到docId对应chunkNo。
• 读取fdm的chunkFpsMeta，定位到fdx的chunkFps，然后根据chunkNo定位到目标chunk的chunkFp。
• 根据chunkFp定位到在fdt的chunk，然后根据lengthOfDoc计算目标doc在该chunk的offset即可定位到目标doc。

8、关于bitSet(位图)

在讲解DocValue之前，我们先聊聊BitSet。我们都知道，在处理海量数据时使用BitSet可以有效减少内存资源的开销，尤其是对于较连续的稠密数据。

FixedBitSet
在Lucene中，使用了long[]实现了定长的FixedBitSet。简单的get/set过程如下：

private final long[] bits;

@Override
  public boolean get(int index) {// 判断数值index是否存在

    int i = index >> 6; // div 64 // 目标word(long)
    long bitmask = 1L << index;// 目标word中的第几个bit
    return (bits[i] & bitmask) != 0;
  }

  @Override
  public void set(int index) {// 把数值index对应的bit设置为1
    int wordNum = index >> 6; // div 64
    long bitmask = 1L << index;// 从低位开始写
    bits[wordNum] |= bitmask;// 目标bit设置为1
  }

对于FixedBitSet，在处理稀疏数据时，有部分word可能根本没有被使用到，当数据特别稀疏的时候将是不小的浪费。数据越稀疏，浪费的空间则越多。对此，我们得寻找一种更有效的结构，Lucene的SparseFixedBitSet很好解决了这个问题。

SparseFixedBitSet
SparseFixedBitSet的基本思想是对数据进行分治处理，划分成多个block，每个block逻辑长度4096bits，也就是64个word(long)，每个block的words都是按需延迟初始化，没有使用到的word就不会开辟，这样就有效避免了空间浪费。也正因如此，需要额外维护每个block中的words的使用情况，因为一个block有64个word，因此每个block使用一个long就可以管理所有的words。具体的get/set过程如下：

final long[] indices;// 记录每个block的words的使用情况
final long[][] bits;// blocks

public void set(int i) {
    final int i4096 = i >>> 12;// 第几个block
    final long index = indices[i4096];// 该block的longs使用情况
    final int i64 = i >>> 6;// blocks中的第几个long
    final long i64bit = 1L << i64;// 该block中逻辑上的第几个long
    if ((index & i64bit) != 0) {// 目标long已启用，直接在目标long记录
      bits[i4096][Long.bitCount(index & (i64bit - 1))] |= 1L << i; // 该block中实际上的第几个long
    } else if (index == 0) {// 目标block还没启用，延迟开辟新的block
      insertBlock(i4096, i64bit, i);
    } else {// 目标long还没启用，延迟开辟新的long，可能是中间的long，需要移动部分数据
      insertLong(i4096, i64bit, i, index);
    }
  }

public boolean get(int i) {
    final int i4096 = i >>> 12;// 第几个block
    final long index = indices[i4096];// 该block的longs使用情况
    final int i64 = i >>> 6;// blocks第几个long
    final long i64bit = 1L << i64;// 目标block中的第几个long
    if ((index & i64bit) == 0) {// 目标long没有启用
      return false;
    }

    final long bits = this.bits[i4096][Long.bitCount(index & (i64bit - 1))];// 目标long
    return (bits & (1L << i)) != 0;// 目标bit
  }

通过上面的了解，FixedBitSet适合稠密场景，SparseFixedBitSet适合稀疏场景，理论上在数据没写满的情况两者都有小部分空间浪费。

稠密数据可以选择FixedBitSet，稀疏数据可以选择SparseFixedBitSet，那么如果是部分稠密部分稀疏又该如何选择？Lucene选择使用roaringbitmap。

roaringbitmap
roaringbitmap是结合了稠密和稀疏两者，也是把数据划分成多个block，按需延迟开辟block，逻辑上每个block大小65535，只是稀疏的block使用了short[]数组。在构建时必须是有序递增的，对于每个block，数据一开始放在稀疏的short[]数组，当该block的元素达到4096时转换成FixedBitSet。如果FixedBitSet特别稠密时(浪费的空间不够4096)，又会转换成short[]数组进行反向记录不存在的元素即可。roaringbitmap就不画图了，我们直上IndexedDISI(持久化的roaringbitmap+ords)。

IndexedDISI
这里说的roaringbitmap基于内存结构的，如果不考虑其他因素，其内存结构和持久化结构没啥不一样，在持久化时按顺序持久化每个block，然后记录好每个block的offset即可。在内存结构中，如果想知道某一个元素的序号(ord，集合的中第几个元素)，只需要简单统计目标元素之前的block的元素数量之和。比如元素524295(65536*8+7)对应的ord是 4+6+4-1 =13。如果在持久化结构中也想获取某个元素对应的ord，那么将需要加载所有的block进行统计，显然这是很耗性能的。在记录每个block的offset的同时记录每个block之前的元素数量即可缓解这问题。另外一个block包含了1024个long，当目标long比较靠后时，需要把前面的long逐个读出来统计其ord显然也不科学。Lucene对每个稠密block在逻辑上进一步划分，每8个longs为一个rank，一个block则有128个rank，然后记录每个rank的之前元素数量(ord)，这样就可以快速定位到目标long所在的rank，进一步减少了io。

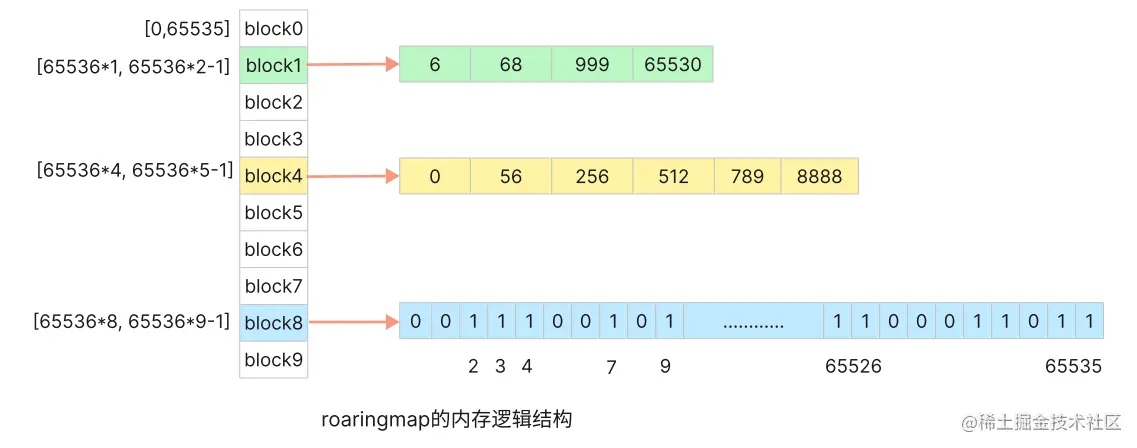

内存逻辑结构

如图中，有10个block，开辟了block1、block4、block8，其中block1和block4是稀疏的，使用的是short[]，block8是稠密的，使用的是FixedBitSet。
block1保存的具体元素是{65536+6, 65536+68, 65536+999, 65536+65530}
block4保存的具体元素是{655364+0, 655364+56, 655364+256, 655364+512, 655364+789, 655364+8888}
block8保存的具体元素是{655368+2, 655368+3, 655368+4, 655368+7, 655368+9, ......., 655368+65526, ......, 65536*8+65535 }

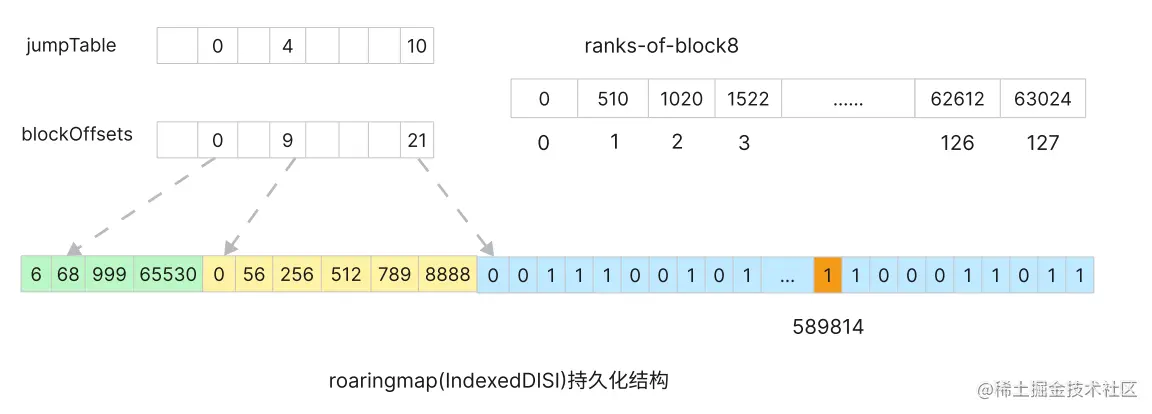

持久化结构 读过程，以589814为例，这里的ranks是假设的：

• 计算589814所在的block，589814/65536=8，从blockOffsets获取block8的offset，21
• 计算589814是block8的第几个元素，589814&0xFFFF=65526
• 计算589814是block8的第几个rank，65526/512=127, 此时可知目标rank的offset是 21 + 127*8*8 = 8149
• 定位到目标rank，逐个读取rank中的longs直到找到目标long，可以发现589814元素是存在的, 其对应的ord=jumpTable[8] + rank[8] + 6 = 10 + 63024 + 6 = 63040，这里的6是假设目标是该rank中的第6个元素

9、DocValue存储格式

DocValue，dv保存的就是docId和term value的关系，只对不分词的字段生效。
dv有以下几种类型：
NUMERIC：数值
BINARY：二进制
SORTED：有序的、去重的二进制
SORTED_NUMERIC：有序数组
SORTED_SET
下面主要讲解下BINARY和SORTED。

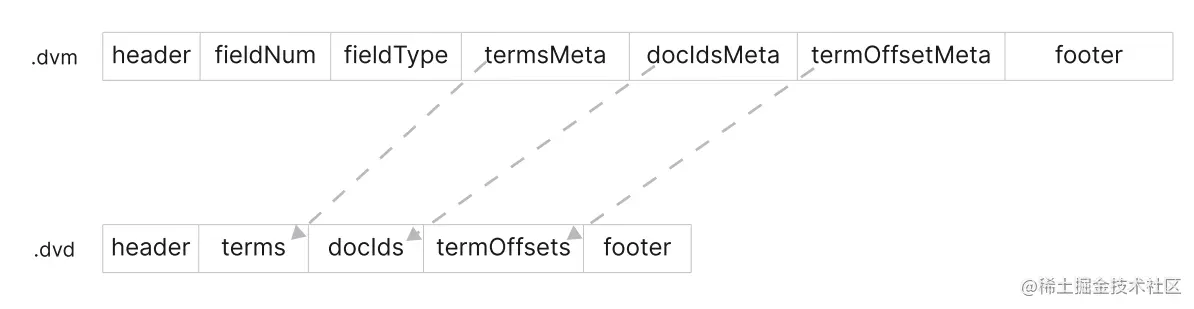

BINARY类型

• terms：直接记录term本身即可，如 hello|lucene|looks|good
• docIds: 类似IndexedDISI格式，(blockNo|docsNum|ranks|docIdsBlock)*m|jumpsTable, m表示有m个block，docIdsBlock可能是稠密的FixedBitSet，也可能是稀疏的short[]。隐含了<docId, ord>的映射关系。
• termOffsets：记录每个term的offset，划分成多个block，每个block使用PackedInt编码。<termId, offset>，这里的termId和docId对应的ord是一一对应的。
• termsMeta：记录了termsStartOffset和termsLength。
• docIdsMeta: 记录了docIdsOffsetInDvd|docIdsLength|jumpsEntryCnt|rank_power。
• termOffsetsMeta：记录了termStartOffsetsInDvd|blockShift|(min|avgInc|bpv)*k|termOffsetsLength，k表示有k个blocks。

根据docId查询term的过程：

• 读取dvm，获取dataOffset、docIdsOffset、termOffsetInDvd等信息
• docIdBloc是roaringmap结构，通过其可以获取到<docId, ord>映射关系
• 根据ord从termOffsets定位到目标term的Offset，然后即可读取到term

SORTED类型
SORTED类型相对会复杂很多

.dvd

• docIds: 类似IndexedDISI格式，隐含了<docId, ord>映射关系，这里的ord是term出现的序号，也就是termId。
• ords：隐含了<ord, soredOrd>映射关系，这里的sortedOrd是term排序后的序号。划分成多个block，使用了PackedInt编码。
• terms：有序去重的terms数组，隐含了<sortedOrd, term>关系。每64个terms划分成一个block进行管理，因此需要记录每个block的offset。因为term是有序的，在每个block中只需要记录第一个term，其他的term只需要记录后缀即可。格式如下
  (firstTermLength|firstTerm|prefixLen|suffixLen|termSuffix)*n)*m|termBlocksAddrs，
  - n表示一个block有n个term，如前面所说除了最后一个block，n=64，
  - m表示有m个block，termsBlocksAddrs(数组)记录每个block的addr。
• termsIndex：对terms做一层稀疏跳表索引，每1024个记录一次，也就是一个稀疏的<term，termAddr>映射关系，存储格式比较简单termsk|termAddrk，这里的k表示有k个term。

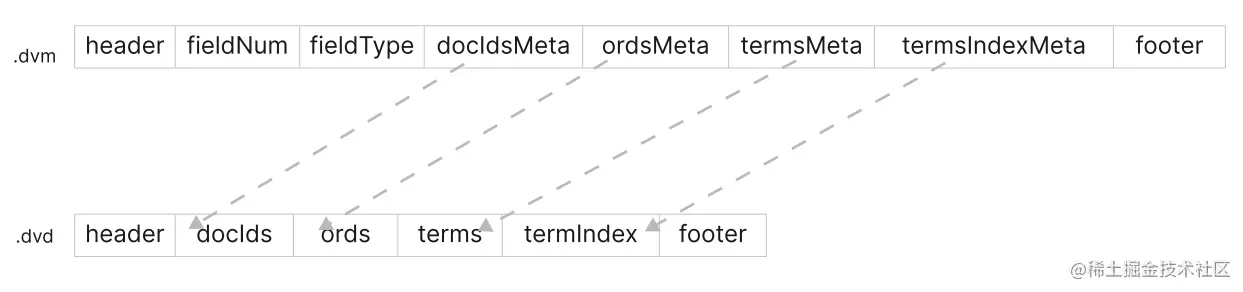

.dvm

• docIdsMeta: 包括docIdsOffsetInDvd、docIdsLength、jumpsEntryCnt、rank_power
• ordsMeta: 包括totalDocsNum、ordsOffsetInDvd、ordslength
• termsMeta：包括totalTermsCnt、termMaxLength、maxBlockUncompressedLength、termsOffsetInDvd、termsLength、termsBlocksAddrsOffset、termsBlocksAddrsLength
• termsIndexMeta： 包括termsIndexOffset、termsIndexlength、termsIndexBlocksOffset、termsIndexBlocksLenth

根据docId查询term的过程：
1 读取dvm的docIdsMeta，定位到docIds，根据docId找到对应的ord
2 读取dvm的ordsMeta，定位到ords，根据ord找到对应的sortedOrd
3 根据sortedOrd计算出目标term所在的block
4 读取dvm的termsMeta，根据termsBlocksAddrs定位到目标block
5 遍历目标block，直到找到目标term

10、PForUtil/ForUtil编码

ForUtil和PackedInt的基本思想是类似的，都是把数据划分成block，然后每个block独立编码，block的使用空间取决其最大值。

不同的是PackedInt是逐个编码，而ForUtil利用了类似SIMD的操作一次编码多个值(java不支持SIMD指令，但C2编译器可以优化识别)以提升效率。

ForUtil处理的int类型元素，每128个元素是一个block。
PForUtil是进一步封装了ForUtil，作用是对个别极端的大数做平滑处理，进一步减少资源开销。

ForUtil
128个int元素中，

• 如果bpv小于等于8的，每个元素则先按8bits进行第一次收缩，也就是1个long可以存放64/8=8个元素，因此这128个元素可以收缩到128/8=16个longs。
• 如果bpv小于等于16的，每个元素则先按16bits进行第一次收缩，也就是1个long可以存放64/16=4个元素，因此这128个元素可以收缩到128/4=32个longs。
• 如果bpv小于等于32的，每个元素则先按32bits进行第一次收缩，，也就是1个long可以存放64/2=2个元素，因此这128个元素可以收缩到128/2=64个longs。

假设bpv=5，则先按8bits收缩，需要16个longs。第i个long是下标为16n+i的元素集合，n范围[0,7]。

收缩之后一个long内部使用的状态如下, 这里的01表示的是bit的使用状态，不是真实的值，1表示已使用，0表示还没被使用。
00011111, 00011111, 00011111, 00011111, 00011111, 00011111, 00011111, 00011111

128个元素，每个元素需要5bits，那么totalBits=128*5=640，也就是说最终只需要10个longs即可。那么我们可以进一步把后面6个long往前面的10个long填充压缩。

把long10填充到long0和long1的过程：
1 先把long0和long1左移3bits
00011111, 00011111, 00011111, 00011111, 00011111, 00011111, 00011111, 00011111
左移3bits=》
11111000, 11111000, 11111000, 11111000, 11111000, 11111000, 11111000, 11111000

2 long10右移2bits, 然后取出有效bits，填充到long0
00011111, 00011111, 00011111, 00011111, 00011111, 00011111, 00011111, 00011111
右移2bits=》
00000111, 11000111, 11000111, 11000111, 11000111, 11000111, 11000111, 11000111
mask出有效位=》
00000111, 00000111, 00000111, 00000111, 00000111, 00000111, 00000111, 00000111
填充到long0=》
11111000, 11111000, 11111000, 11111000, 11111000, 11111000, 11111000, 11111000+
00000111, 00000111, 00000111, 00000111, 00000111, 00000111, 00000111, 00000111=
11111111, 11111111, 11111111, 11111111, 11111111, 11111111, 11111111, 11111111

3 此时可见long0所以bits都被利用了，然后long10还剩下的bits按同样的方式填充到long1即可，long10剩余没处理的bits
00000011，00000011，00000011，00000011，00000011，00000011，00000011

11、倒排索引持久化

- 逐个field处理，
  - terms排序，然后逐个term开始处理
    - 处理term的倒排列表，逐个doc处理
      - 记录docIds(差值)到buffer，达到阈值128则ForUtil编码写到.doc
      - 记录freqs到buffer，达到阈值128则ForUtil编码写到.doc
      - 记录pos(差值)到buffer，达到阈值128则ForUtil编码写到.pos
      - 记录offset(差值)到buffer，达到阈值128则ForUtil编码写到.pay
      - 记录termLenth到buffer，达到阈值128则ForUtil编码写到.pay
      - 当倒排列表处理完，最后一个不满一个block的写VInt，最后返回docFp、posFp、payFp

  - 处理词典
     词典的存储构建过程较为复杂，涉及term前缀处理和fst持久化等。

此时我们拿到了<term, doc-pos-payFp>关系映射等关键信息，最简单的是使用HashMap进行保存，但当term的数量很大时显然是不合适的。

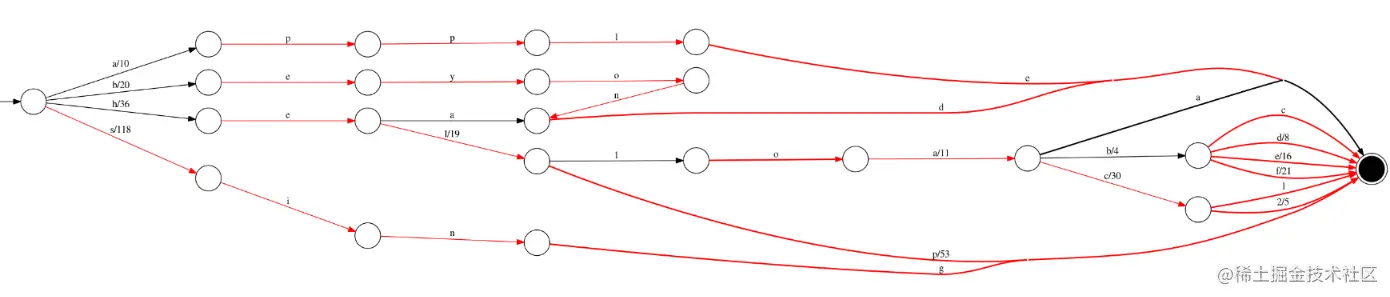

Lucene采用的FST，FST的速度比HashMap稍慢，但内存开销较小，主要是通过共享前缀和后缀。这里不细说FST的构建过程，大家先简单了解FST是一个占用内较小的map即可。比如下图

fst本身通过共享前缀和后缀减少了内存开销，如果term很多，则每个term都要放到fst上，内存占用还是会较大。Lucene在构建fst之前，会对term先加工处理。当公共前缀相同的term的数量大于阈值25则进行归并处理。这里我们假设阈值是4，如下图有sing、help...apple等term待处理，这些terms是有序的，从上到下逐个压栈的过程进行归并：

• 归并helloabc、helloabd、helloabe、helloabf，最终效果如橙色部分，把每个term都后缀记录到block0，然后把公共前缀helloab和block0-offset的映射关系记录到fst。
• 归并helloaa、helloab、helloac1、helloac2,’ 最终效果如绿色部分，把每个term都后缀记录到block1，然后把公共前缀helloa和block1-offset的映射关系记录到fst。
• 归并head、hello、helloa、help,’ 最终效果如绿色部分，把每个term都后缀记录到block2，然后把公共前缀hello和block2-offset的映射关系记录到fst。
• 最后剩下apple、beyond、he、sing，没有公共前缀了，直接保存到block3, 这是最后一个block，其offset保存在tmd。

此时fst只包含三对kv，相对保存原始term已是大幅度裁剪
helloab/block0-offset
helloa/block1-offset
he/block2-offset

block是保存在tim文件，block里面的每个后缀都保存了doc、pos、pay的offset等相关信息。 fst是保存的tip文件。

查找一个term的过程，比如查找helloabc：

• 先从fst找到前缀helloab，然后定位到block0
• 遍历block，定位到后缀e，term存在

查找h开头的term：

• 先从fst找到已h开头的前缀有he，然后定位到block1
• 遍历block1，可以找到的term有head、hello、helloa、help，然后发现helloa是sub-block，指向block1，然后遍历block1找到的term有helloaa、helloab、helloac1、helloac2，然后发现helloab也是一个sub-block，指向block0，遍历block1找到的term有helloabc、helloabd、helloabe、helloabf，至此，所有h开头的term都已找到。

大block的处理

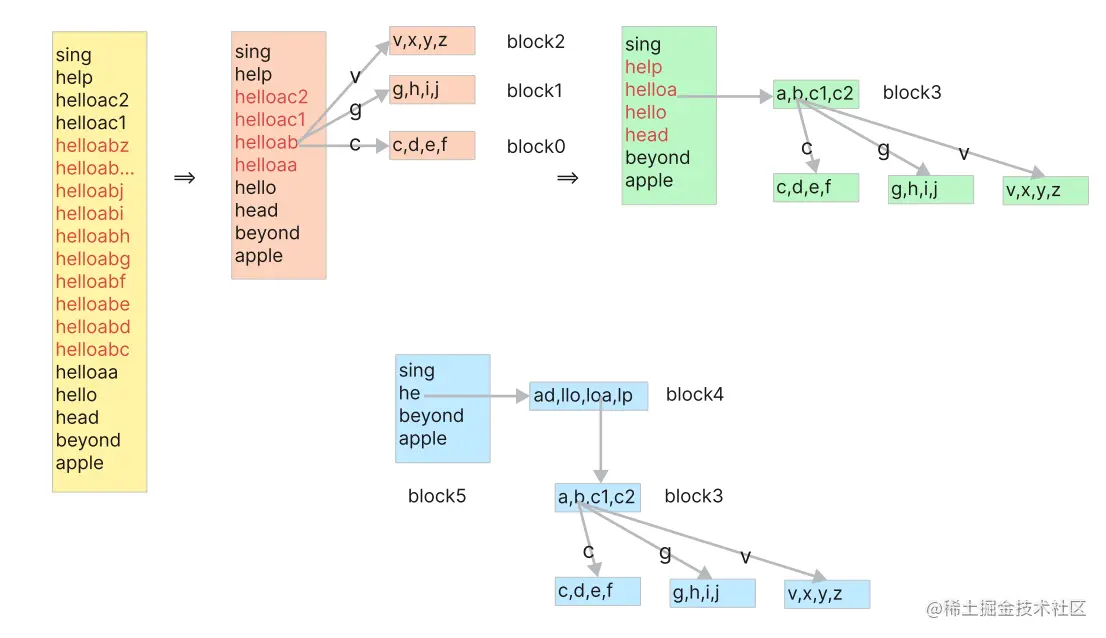

当相同前缀的term很多的时候，将会产生一个很大的block，对于大block查询性能将会比较差。Lucene对于这些大block，当阈值大于48时，将会进一步划分成多个sub-block。不同的是fst的处理，此时fst的output是每个block的offset和block中的第一个后缀的第一个字符。如下图的 <helloab，block0-c|block1-g|block2-v>，通过记录第一个后缀的第一个字符可以方便过滤掉不匹配的 block，相当一层跳表索引，因为term是有序的。

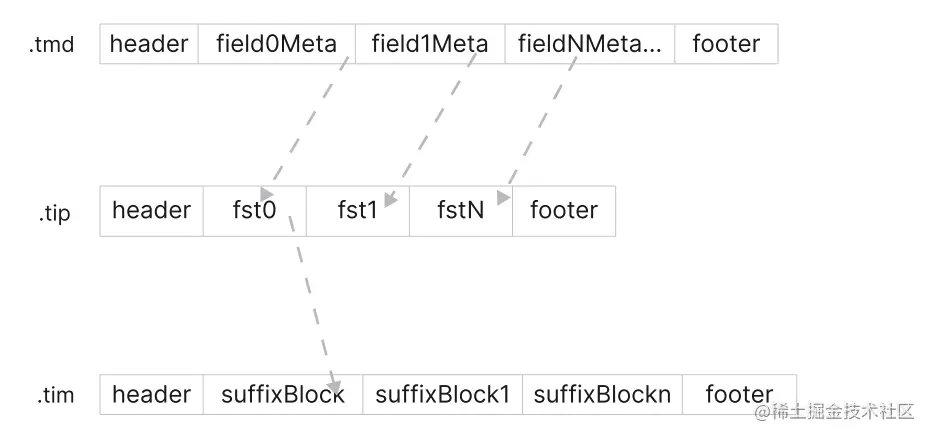

tmd tip tim三者关系

• fieldMeta: 每个field一个meta，具体格式如下 fieldNum|numTerms|rootCode|totalDocsNum|firstTerm|lastTerm|fstFpInTip|rootNodeFpInTip ，其中rootCode表示最后一个block的offset，rootNodeFpInTip表示fst的rootNode，是因为fst在构建从是尾部开始的，那么读取的时候也要逆向读取。
• fst：持久化的fst，这里不细说。每个field一个fst。
• suffxBlock：分为普通的leafBlock和包含子block的非leafBlock，
  -leafBlock的具体格式：
  numTerms|isLeafBlock|compressAlg|suffixes|suffixLens|docFreq-totalFreqs|docFp-posFp-payFps，
  其中suffixes可能会进一步压缩，比如使用 LZ4，因此需要记录压缩方式compressAlg
  -非leafBlock的具体格式：
  numTerms|isLeafBlock|comressAlg|suffixes|(suffxLen|isSubBlock|subBlockFpInTim)*n|docFreq-totalFreqs|docFp-posFp-payFps
  两者差别在于suffixLens，非leafBlock还需要记录subBlock的offset。

ENDING.
