使用 Apache Spark、Apache Kafka 和 ClickHouse 的实时数据处理架构

qianmoq
328 阅读6分钟

我们主要讨论使用 Apache Spark、Apache Kafka 和 ClickHouse 的实时数据处理架构。

什么是实时数据处理架构？

实时数据处理架构涉及实时/近实时处理数据。它在数据生成后立即处理数据并提供见解。

比方说，我们正在获取有关用户如何使用我们的 Web 应用程序的事件（数据）。为了简单起见，我们会收集用户单击内容、将鼠标悬停在内容上等时的事件。使用这些收集的事件，我们希望为单个用户提供定制的体验。为了提供定制体验，我们希望在收集的事件生成后立即对其进行处理。处理延迟会影响用户体验。理想情况下，每当用户与我们的网络应用程序交互时，我们都会立即处理收集到的数据并提供定制体验。

如果您不了解任何一个术语（Apache Spark | Apache Kafka | ClickHouse | Amazon S3），我建议您从下面的链接中学习该教程。

Apache Spark ： Apache Spark 是一个分布式计算框架。为了简单起见，通俗地说，假设我们有一个非常大的数据集，我们想要对其进行一些操作（比如，我们想要计算特定单词的出现次数）。为了执行此操作，我们有一组机器。我们决定将数据集分割成子集，并将子集分布到机器上来执行我们的操作。我们这样认为，我们可以有效地利用可用的机器。但跨机器维护子集很复杂。如果有一个框架可以处理跨机器的数据集分割，并处理一致性和容错性，该怎么办？是的，Apache Spark 提供了这样一个框架。

Apache Kafka：Apache Kafka 是一个消息流组件。它提供了一个高吞吐量、低延迟的平台来传输数据。

Clickhouse: ClickHouse 是一个开源的面向列的 DBMS。使用基于 SQL 的查询生成分析报告非常有用。此外，ClickHouse 还配备了 Kafka 引擎，我们可以使用它从 Kafka 主题中读取/写入数据。

Amazon S3： Amazon S3 是一种对象存储服务，是 AWS 生态系统的一部分。它提供了高度可用且可扩展的存储服务。

先决条件：

要实现此架构，我们必须安装 Apache Spark、Apache Kafka 和 ClickHouse。

实时数据处理架构：

Image description

在此架构中，ClickHouse 被视为单一事实来源。其他服务/组件将数据存储到 ClickHouse 中。

  1. 每当应用程序向 ClickHouse 表中插入一条记录时，插入的记录将由 ClickHouse Kafka Engine 推送到 Kafka 中。（请参阅架构图中的步骤 A）。
  2. Apache Spark 使用 Kafka-Spark 连接器从 Kafka 传输实时数据。利用这个数据流，Spark可以进行实时处理。（参考步骤B）
  3. 处理完成后，会将结果存储到S3存储桶中。（参考步骤C）

该架构的实现涉及五个步骤：

  • Kafka-Apache Spark 连接器设置。
  • Apache Spark-Amazon S3 连接器设置。
  • 配置 ClickHouse-Kafka。
  • 收听 Apache Spark 中的 Kafka 主题。
  • 将结果存储到 Amazon S3 中。
Kafka-Apache Spark 连接器设置：

要监听 Kafka 主题，我们需要以下 jar。这些 jar 将为 Apache Spark 提供监听 Kafka 主题的接口。

此外，Apache Spark 能够监听多个 Kafka 主题。

  • Spark-sql-kafka-0–10_2.12–3.1.2.jar
  • Spark-token-provider-kafka-0–10_2.12–3.1.2.jar
  • kafka-clients-3.0.0.jar
  • commons-pool2–2.11.1.jar

将这些 jar 复制到 $SPARK_HOME/jars/ 文件夹中。

wget https://repo1.maven.org/maven2/org/apache/spark/spark-sql-kafka-0-10_2.12/3.1.2/spark-sql-kafka-0-10_2.12-3.1.2 .jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/org/apache/spark/spark-token-provider-kafka-0-10_2.12/3.1.2/spark-token-provider-kafka-0-10_2.12 -3.1.2.jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/org/apache/kafka/kafka-clients/3.0.0/kafka-clients-3.0.0.jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/org/apache/commons/commons-pool2/2.11.1/commons-pool2-2.11.1.jar -o $SPARK_HOME/jars/

提示：默认情况下，Apache Spark 作业从 $SPARK_HOME/jars/ 文件夹加载 jar。您不必将 jar 复制到此文件夹中。相反，您可以在使用 —conf 参数提交 Spark 作业时加载这些 jar。请参阅此处以了解更多相关信息。

Apache Spark-Amazon S3 Bucket Connector：

要将数据写入 Amazon S3 存储桶，我们需要以下 jar。这些 jar 提供了一个接口，用于将数据从 Apache Spark 写入 Amazon S3 存储桶。

  • aws -java-sdk-core-1.11.762.jar
  • aws -java-sdk-1.11.762.jar
  • aws -java-sdk-dynamodb-1.11.762.jar
  • aws -java-sdk-s3–1.11.762.jar
  • hadoop -aws-3.1.2.jar

将这些 jar 复制到 $SPARK_HOME/jars/ 文件夹中。

wget https://repo1.maven.org/maven2/com/amazonaws/aws-java-sdk-core/1.11.762/aws-java-sdk-core-1.11.762.jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/com/amazonaws/aws-java-sdk/1.11.762/aws-java-sdk-1.11.762.jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/com/amazonaws/aws-java-sdk-dynamodb/1.11.762/aws-java-sdk-dynamodb-1.11.762.jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/com/amazonaws/aws-java-sdk-s3/1.11.762/aws-java-sdk-s3-1.11.762.jar -o $SPARK_HOME/jars/
wget https://repo1.maven.org/maven2/org/apache/hadoop/hadoop-aws/3.1.2/hadoop-aws-3.1.2.jar -o $SPARK_HOME/jars/

提示：默认情况下，Apache Spark 作业从 $SPARK_HOME/jars/ 文件夹加载 jar。您不必将 jar 复制到此文件夹中。相反，您可以在使用 —conf 参数提交 Spark 作业时加载这些 jar。请参阅此处以了解更多相关信息。

配置 ClickHouse — Kafka：

借助 ClickHouse — Kafka 引擎，我们可以将 ClickHouse 表中的记录推送到 Kafka，反之亦然。

在我们的演示中，比如说，我们的要求是，每当我们在API表中插入SERVICE_ID = 1 的记录时，插入的记录都必须推送到 Kafka 中。

  • ClickHouse 源表— 创建源表API。每当我们向该表中插入一条记录时，ClickHouse Kafka 引擎就会将数据推送到 Kafka。
CREATE TABLE API (
        api_id Int32 Codec(DoubleDelta, LZ4),
        time DateTime Codec(DoubleDelta, LZ4),
        time_taken DateTime Codec(DoubleDelta, LZ4),
        Service_id Int32
) Engine = MergeTree
PARTITION BY toYYYYMM(time)
ORDER BY ( api_id , time);
  • Kafka 主题 ( kafka_topic_1 ) — 创建一个目标 Kafka 主题，其中 Kafka 引擎推送满足条件 SERVICE_ID = 1 的 ClickHouse 记录。
kafka-topics \
--bootstrap-server kafka:9092 \
--topic kafka_topic_1 \
--create --partitions 6 \
--replication-factor 2
  • 使用创建的Kafka主题对应的Kafka表引擎创建ClickHouse表（kafka_queue） 。
CREATE TABLE kafka_queue (
    api_id Int32,
    time_taken Int32
)
ENGINE = Kafka
SETTINGS kafka_broker_list = 'kafka:9092 ',
       kafka_topic_list = 'kafka_topic_1 ',
       kafka_format = 'CSV',
       kafka_max_block_size = 1 048576;
  • 创建一个物化视图 ( kafka_queue_mv) — 它将 service_id = 1 的行从API表传输到kafka_queue表。
CREATE MATERIALIZED VIEW kafka_queue_mv TO kafka_queue_mv AS
SELECT api_id, time_taken FROM API
 WHERE service_id = 1

最后，我们需要运行一个Kafka消费者来测试。

kafka-console-consumer.sh --bootstrap-server kafka:9092 -- topic kafka_topic_1

每当您向 service_id = 1 的 API 表插入一条记录时，该记录就会被推送到 kafka_topic_1 。

从 Apache Spark 监听 Kafka 主题：

要从 Apache Spark 作业读取 Kafka 流，我们需要以下信息。

  • Kafka 服务器域名/IP 地址。
  • Kafka 服务器运行的端口。
  • 要听的 Kafka 主题。

Apache Spark 能够从多个 Kafka 实例监听多个 Kafka 主题。为了演示，下面的代码片段从 kafka:9092 实例监听主题 kafka-topic-1 。

dataframe = Spark
       .readStream
       .format("kafka")
       .option("kafka.bootstrap.servers", "kafka:9092")
       .option("consumer", "kafka-topic-1")
       .load()

Image description

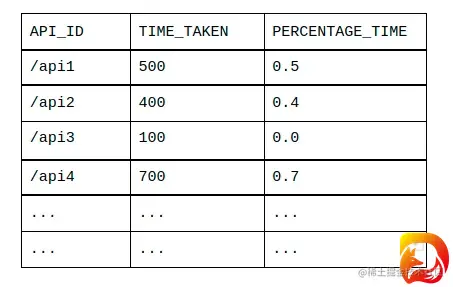

加载后，下一步是计算 API 所花费的时间百分比。

dataframe
   .withColumn(“percentage_time”,percent_rank().over(windowSpec))
   .show()

Image description

下一步是，我们需要将流写入 Amazon S3 存储桶。

注意： Apache Spark 能够将流写入许多数据层，包括 HDFS、Cassandra 等。

将结果存储到 Amazon S3 存储桶中

要将 Apache Spark 中的数据存储到 Amazon S3 存储桶，我们需要 S3 存储桶访问 ID 和密钥。Apache Spark 使用此访问 ID 和密钥向 AWS 进行身份验证。

我们有两个选项来设置 Access Id 和 Secret Key：

将访问 ID 和密钥存储为环境变量 — 不是首选方式。原因是，我们提交的任何 Spark 作业都可以访问 access_id 和 Secret_key，因为它被设置为环境变量。

export AWS_SECRET_ACCESS_KEY=XXXXX
export AWS_ACCESS_KEY_ID=XXXXX

在 SparkContext 中设置 Access Id 和 Secret Key — 另一种选择是，我们可以在 Spark Context 对象中设置 Access Id 和 Secret Key。

Spark.sparkContext._jsc.hadoopConfiguration()
        .set(“fs.s3a.access.key”, xxxxxxx )
Spark.sparkContext._jsc.hadoopConfiguration()
        .set(“fs.s3a.secret.key”, xxxxxxxxxxxxxxxxxxx )

在上面的代码片段中，我们设置 fs.s3a.access.key 和 fs.s3a.secret.key 参数。

一旦我们设置了访问密钥和秘密密钥，下一步就是编写将数据实际存储到 S3 存储桶中的代码。将 Spark 数据帧写入 S3 存储桶类似于写入 HDFS 或本地文件系统。
