前言

上一篇文章，介绍了webGPU的环境、工具、例子以及一些知识的补充。
如果之前没有接触过图形相关的东西，很多概念是很模糊的；那么，这篇文章主要就是简单分享一下相关的内容，顺便补充一些其他知识点。

概念

wgsl

上一篇一笔带过wgsl（WebGPU Shading Language），这里再简单讲讲：wgsl是一种着色器语言，其他图形API（D3D12、Vulkan、Metal）也有对应着shader，shader可以简单理解为GPU的程序。

裁剪空间

裁剪空间是GPU渲染的3D空间范围，超出该范围，GPU不执行渲染。这里需要一点想象力：我们需要将裁减空间想象为一个长方体

空间坐标计算方式（归一化设备坐标：NDC）：

如上图，以屏幕的中心为原点，X轴的取值范围是：[-1,1]，Y轴的取值范围：[-1,1]，Z轴的取值范围是：[0,1]，屏幕是0，向里延伸。

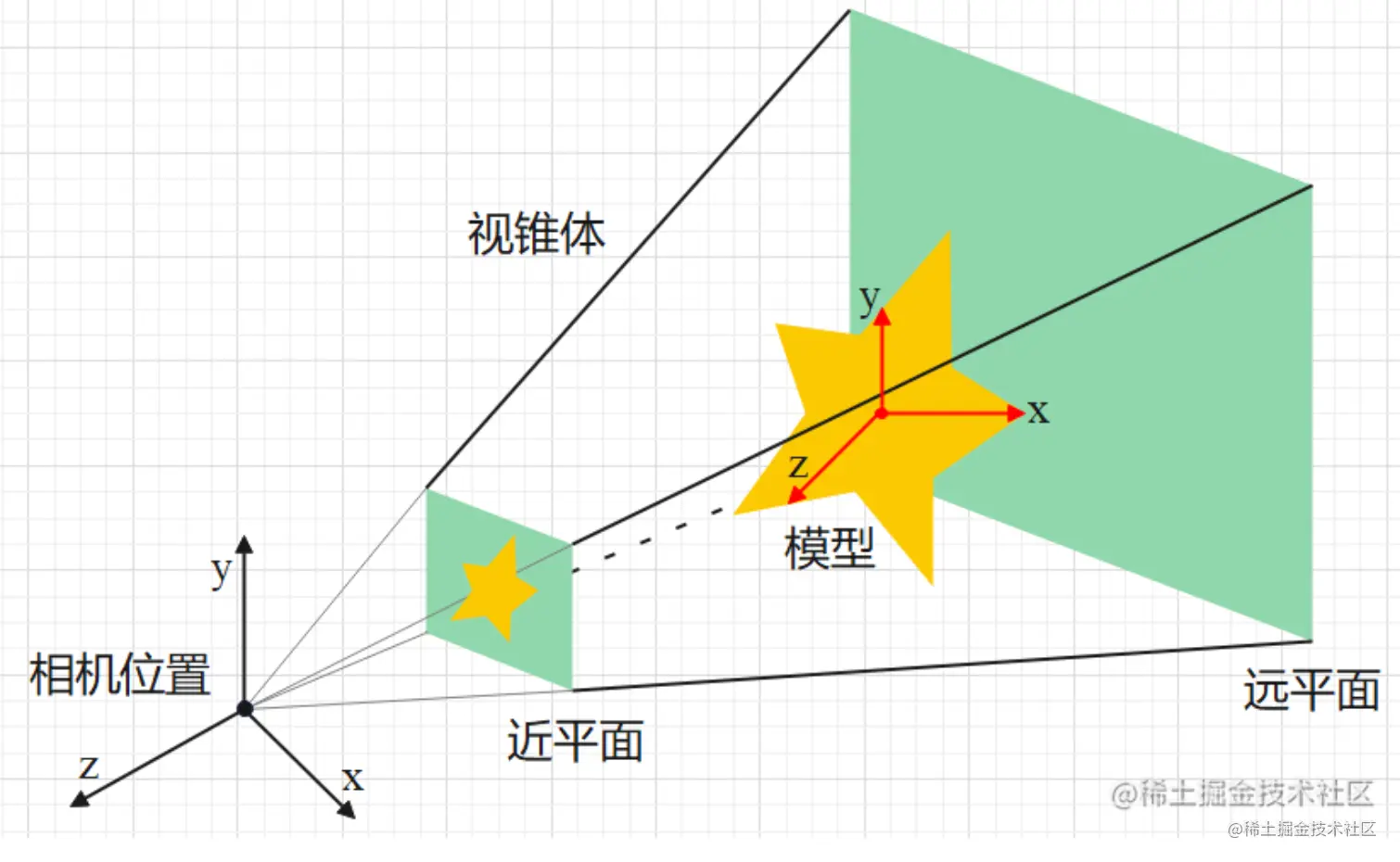

接回上文，长方体无法满足近大远小的视觉效果，所以，引入了视锥。如下图：

视锥：

最后，根据近远平面，对视锥体进行缩放，包含视锥体内的物体也进行缩放，缩放为一个长方体；长方体内的物体也跟随缩放，最终靠近近平面的物体变大，靠近远平面的物体缩小，形成了近大远小的视觉效果。

管线和着色器

我们都知道GPU计算能力特别强（CPU还要控制，协调等），为了充分利用GPU的能力，webGPU提供了两种能力，计算管线和渲染管线。

计算管线：提供并行计算能力
渲染管线：渲染管线对外提供了两个阶段：顶点着色和片元着色

顶点着色

这里以我们上一篇的代码为例，解析一下：

vertex的代码：

@vertex
fn main(
  @builtin(vertex_index) VertexIndex : u32
) -> @builtin(position) vec4<f32> {
  var pos = array<vec2<f32>, 6>(
    vec2(0.0, 0.5),
    vec2(-0.5, -0.5),
    vec2(0.5, -0.5)
  );

  return vec4<f32>(pos[VertexIndex], 0.0, 1.0);
}

js中的代码：

  ...
  passEncoder.setPipeline(pipeline)
  passEncoder.draw(3)
  passEncoder.end()
  ...

我们的代码是从js开始执行的，这里的draw(3)，实际上，是执行了3次上面的vertex代码，每次返回的结果，根据VertexIndex的不同，返回不同的vec4数据，

这里的代码，最终return了一个vec4，但是，实际上，我们编辑的是上面代码的pos变量的2个点，例如：vec2(0.0, 0.5)，这是因为，我们绘制的三角形是平面，不涉及Z轴，所以，vec4返回的第三个参数是：0.0。

三维坐标就能在三维空间定点，所以，上一篇文章的三角形的点就这么定位出来的。

齐次坐标

裁减空间也称为：齐次空间

这里着重讲一下上面vertex代码的最后一个数。

我们绘制的图形，都是为了达到3D的效果。经过图形学的发展，2D图形变换都可以使用一个：3*3的矩阵来表示；

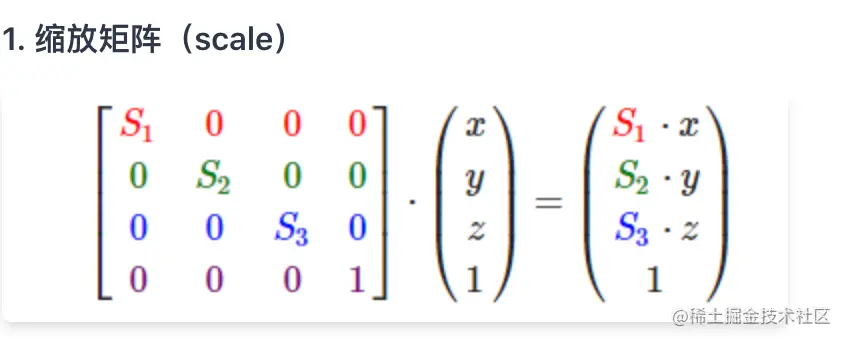

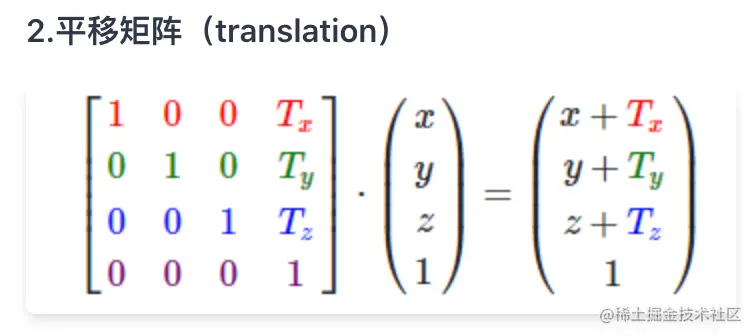

3D变换则是：4*4的矩阵来表示，GPU内部是使用4*4的方式进行计算的，因为，平移、旋转、缩放对应4*4的矩阵位置不同，所以，都使用4*4更方便；

而我们相乘的4*1矩阵，多了一位数，这个数称为：齐次坐标。

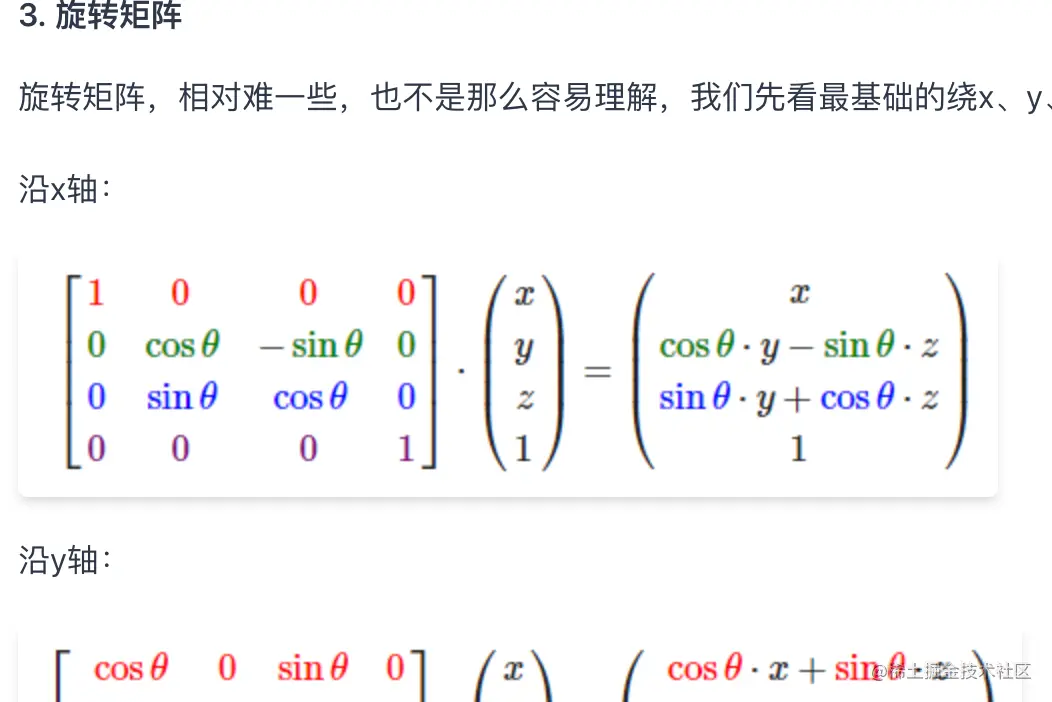

详细可以查看：矩阵变换

投影矩阵

上文描述了视锥的概念，视锥空间和DNC是不一样的，因为我们的设备目前都是2维的（屏幕），所以，三维的物体只是缩放、形变等投影到屏幕上。

如果，我们只按照DNC去进行物体的计算，当我们切换视角之后，物体的位置和颜色都可能会发生改变，可能需要重新构建物体在空间的布局，这是不合理。

例如：游戏人物，我们从正面和其他面看游戏人物，游戏人物模型不应该发生变化，而是我们的视角发生改变。

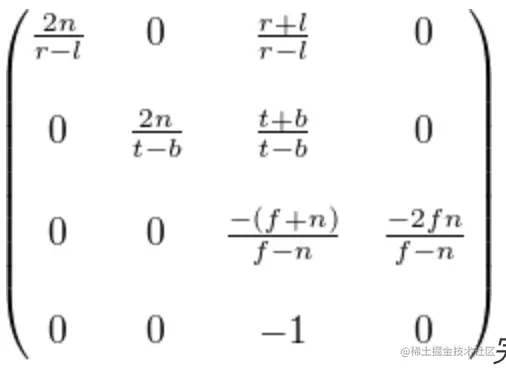

那么，视角变化后，怎么计算变化后的投影呢？就是：投影矩阵

局部/世界空间

如果我们只有视锥，那么，我们怎么转换视角？

这个时候，我们就需要将所有的物体绘制在世界空间里（把世界空间里的物体当成一个世界空间，这里的坐标就是局部空间），这样，我们转动视锥，世界空间不动，世界空间的物体也不动，只不过我们看到的东西发生变化了。

世界空间乘投影矩阵，就得到了webGPU的空间坐标。

我们上面说了，webGPU的坐标是[-1,1]、[-1,1]、[0,1]，我们的世界不能那么小，所以，世界空间是另一套坐标体系，跟我们预期想象的是一样的：

以物体/世界的中心为原点，xyz轴无限延伸。那么，我们视锥范围（观察空间）外的，就是我们裁减空间需要裁减掉的内容。

片元着色

经过上面的空间坐标概念，我们能定位图形在空间的点。那么，现在，我们将标记的点串联，成为标记的区域（光珊化），片元要做的事情是，给光珊化区域设置对应的值（颜色、素材等）。

值得着重讲一下：所有的面都是由三角形组成的，类似圆周率计算的方式

同样的，我们也分析一下上一篇文章的代码：

fragment的代码：

@fragment
fn main() -> @location(0) vec4<f32> {
  return vec4(1.0, 1.0, 1.0, 1.0); // 调整为白色，方便后续的内容展示
}

js中的代码：

primitive: {
    // 顶点着色器渲染的规则：
    // "point-list"|"line-list"|"line-strip"|"triangle-list"|"triangle-strip"
  topology: 'triangle-list'
}

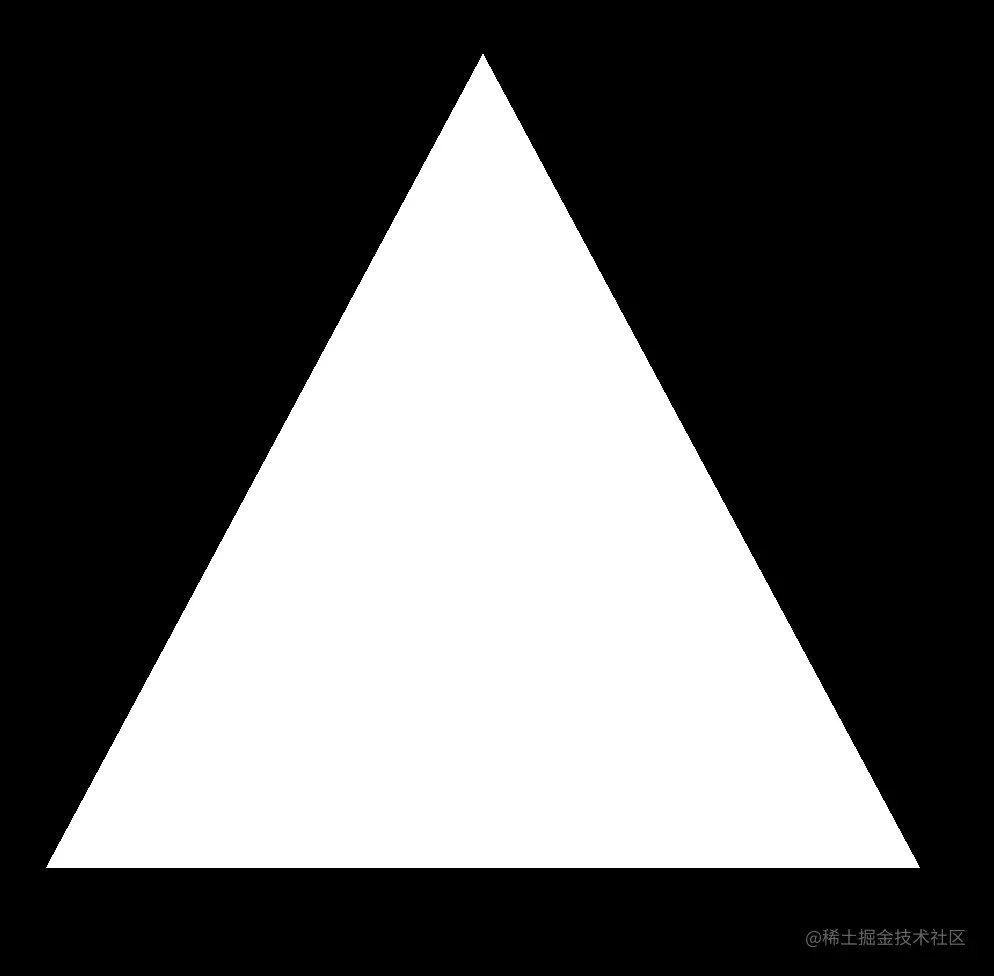

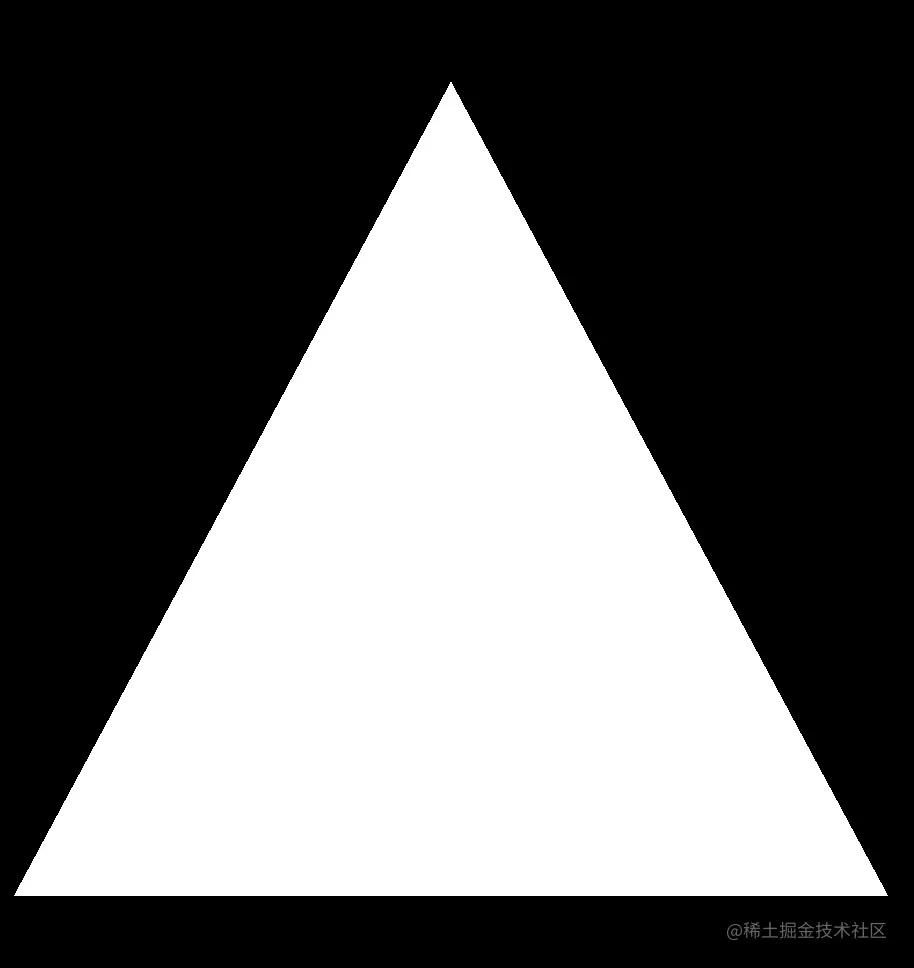

分别对应的效果： "point-list"

line-list

line-strip

triangle-list

triangle-strip

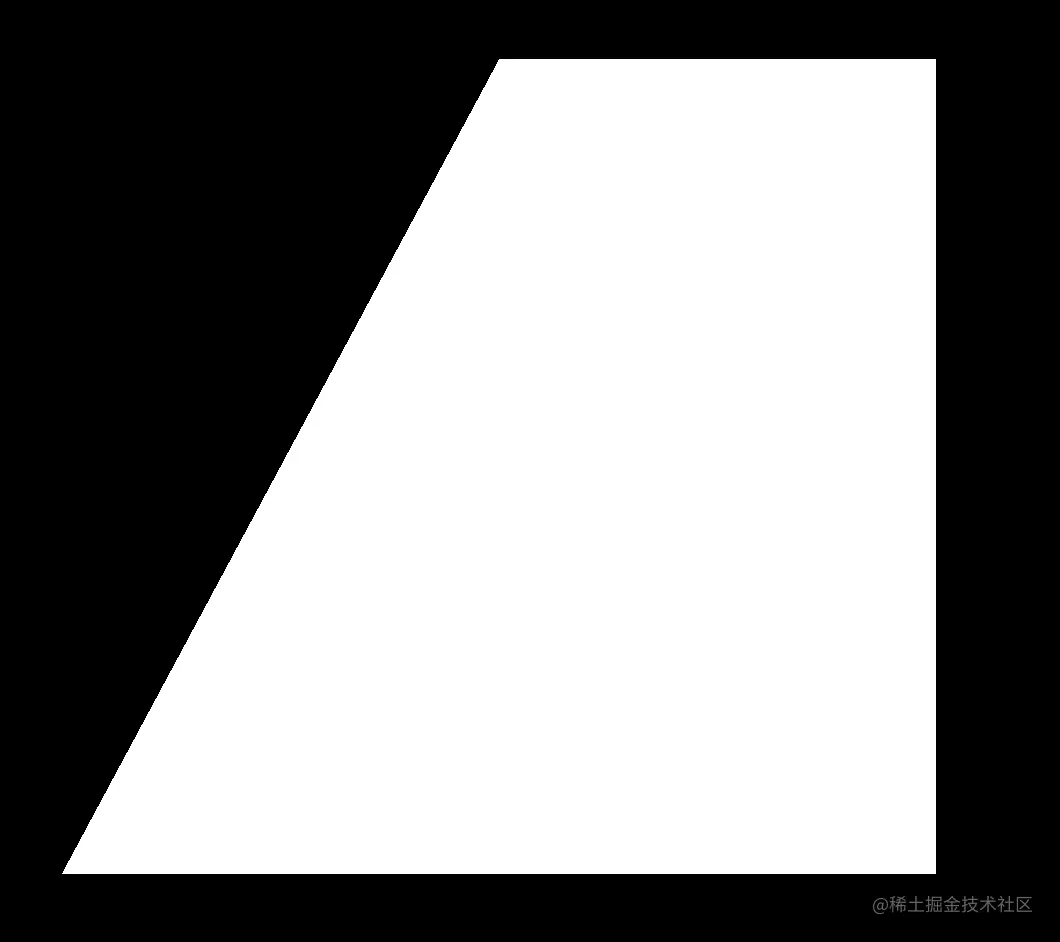

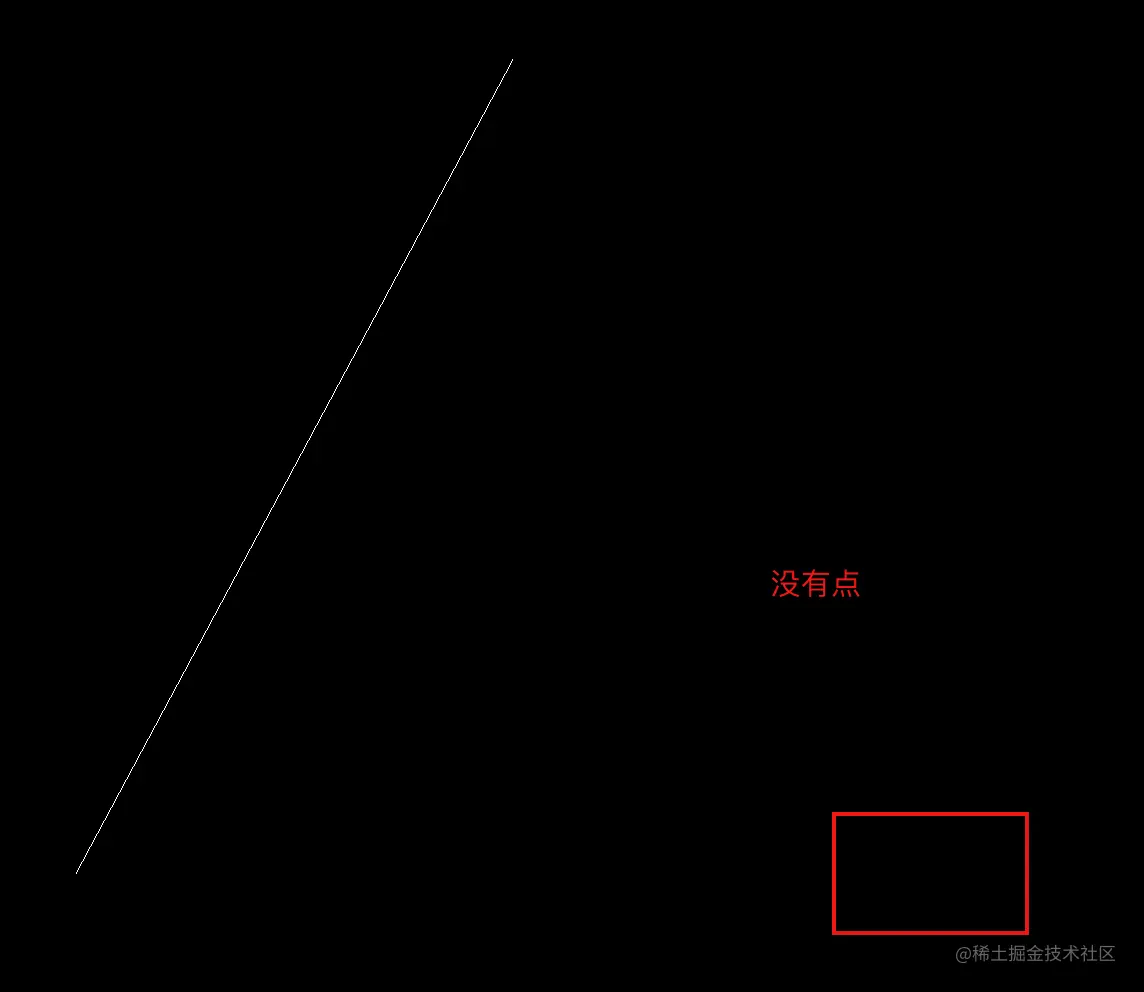

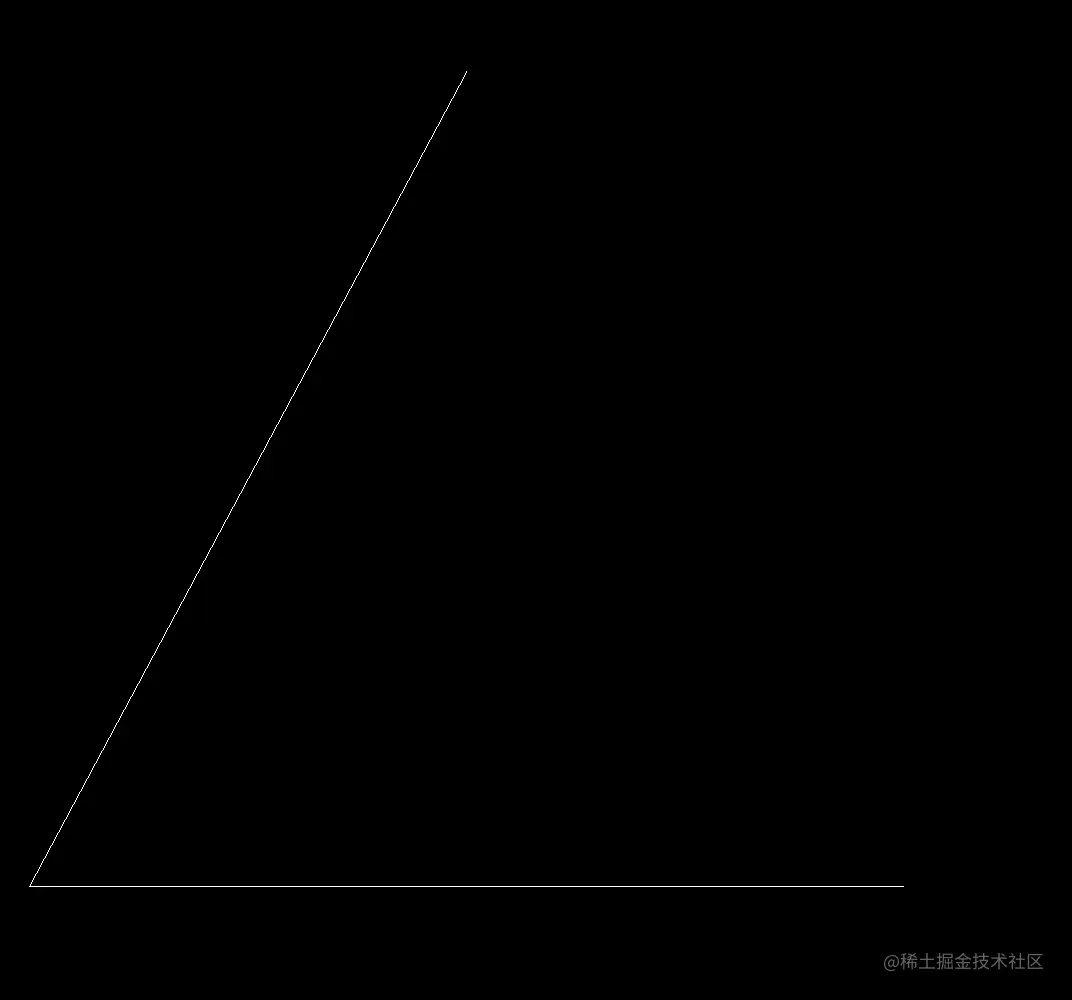

这里主要的是后缀list和strip的区别需要详细描述一下

我们改一下代码：

调整一下点的位置先后关系，增加一个点

@vertex
fn main(@builtin(vertex_index) VertexIndex : u32) -> @builtin(position) vec4<f32> {
  var pos = array<vec2<f32>, 4>(
    vec2(-0.5, -0.5),
    vec2(0.5, -0.5),
    vec2(0.0, 0.5),

    vec2(0.5, 0.5),
  );

  return vec4<f32>(pos[VertexIndex], 0.0, 1.0);
}

绘制4次

passEncoder.draw(4）

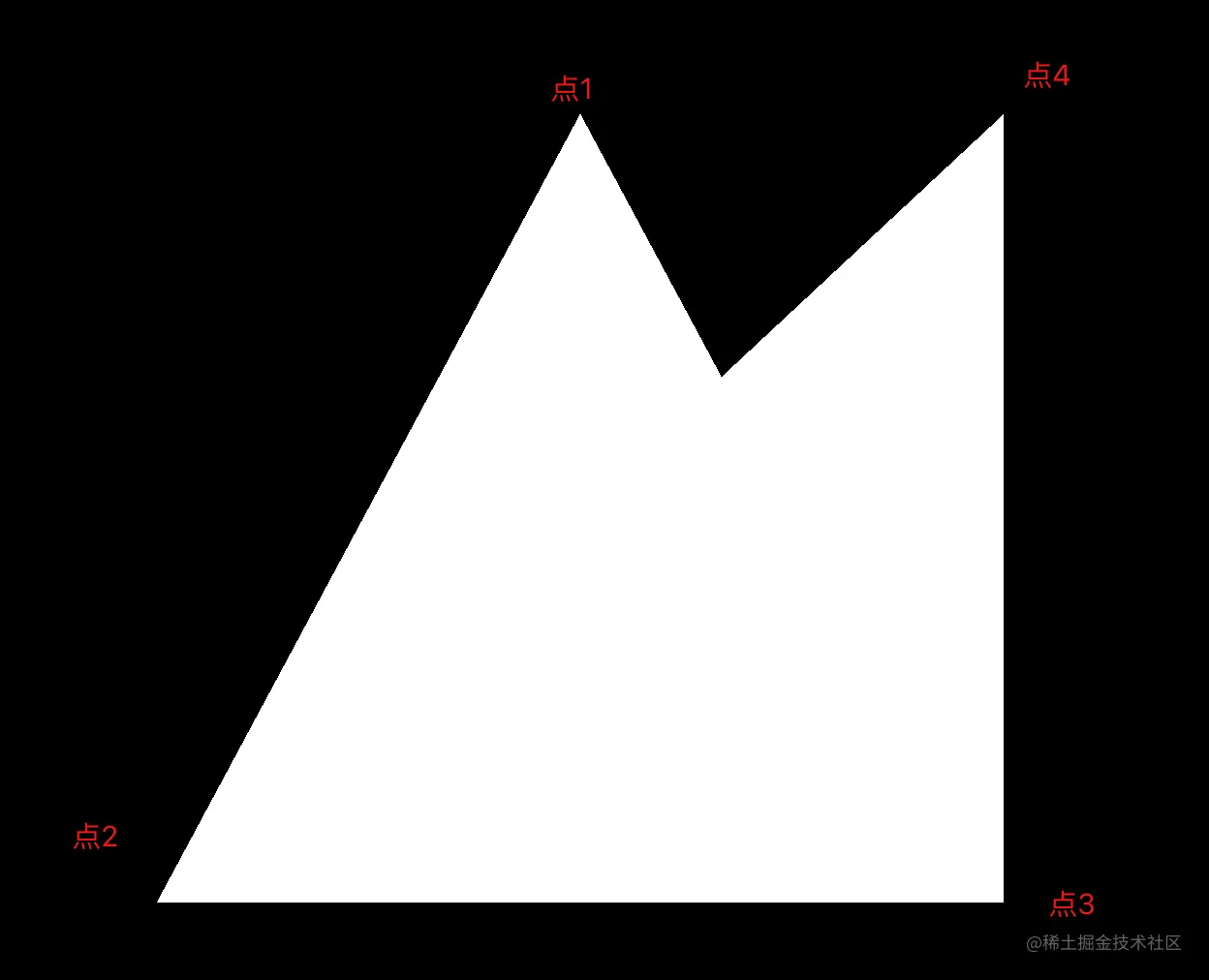

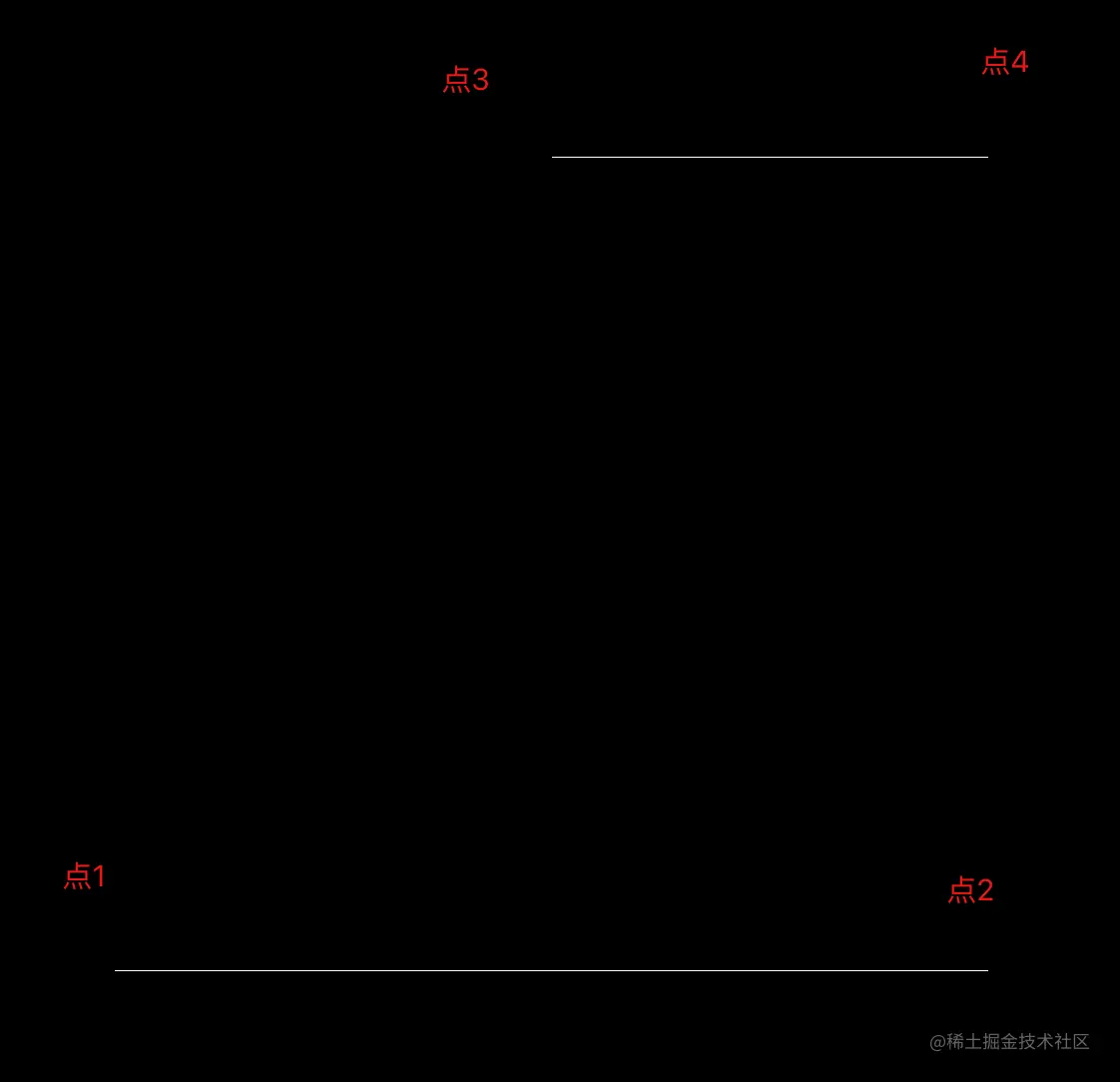

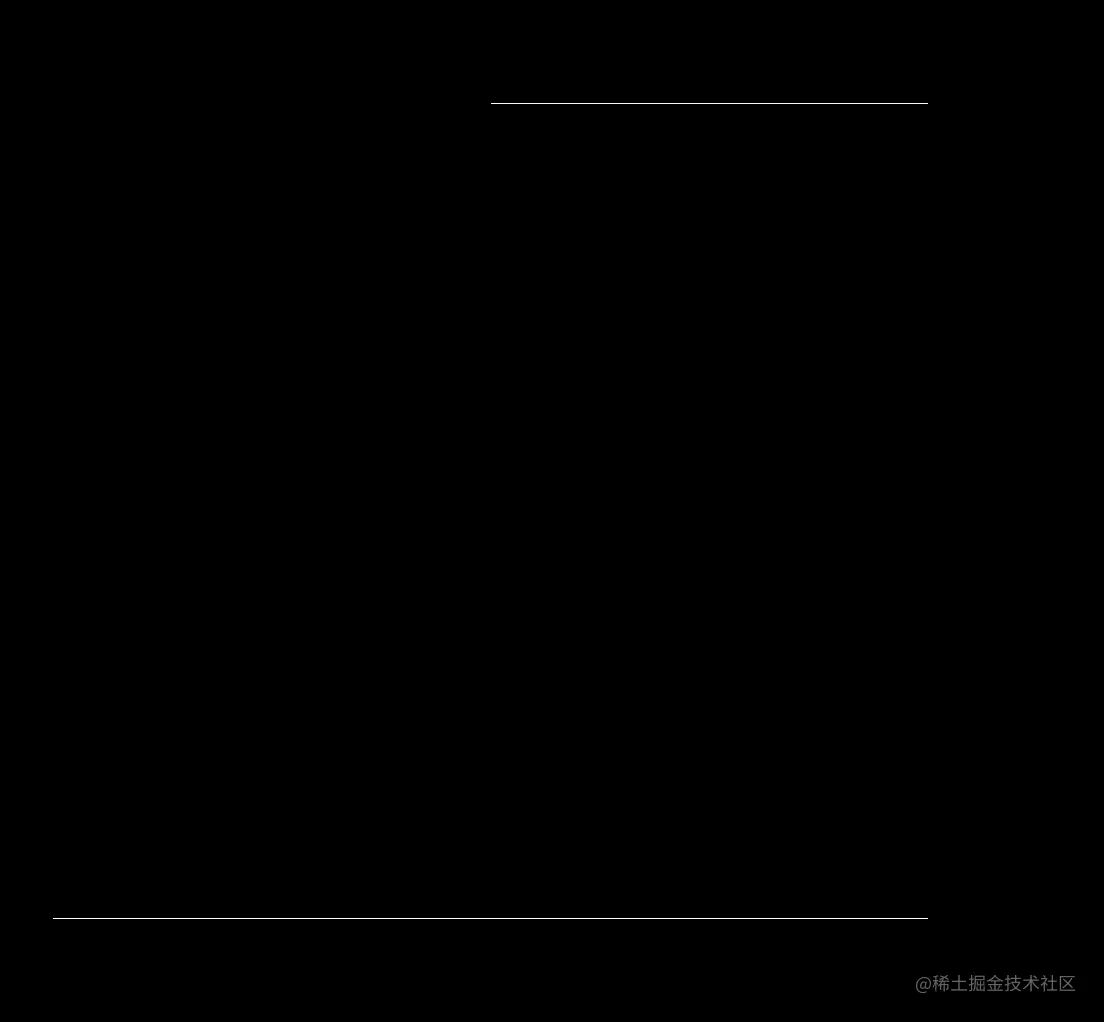

调整后点的位置：

现在，我们再来看line和triangle的区别
