产品概述

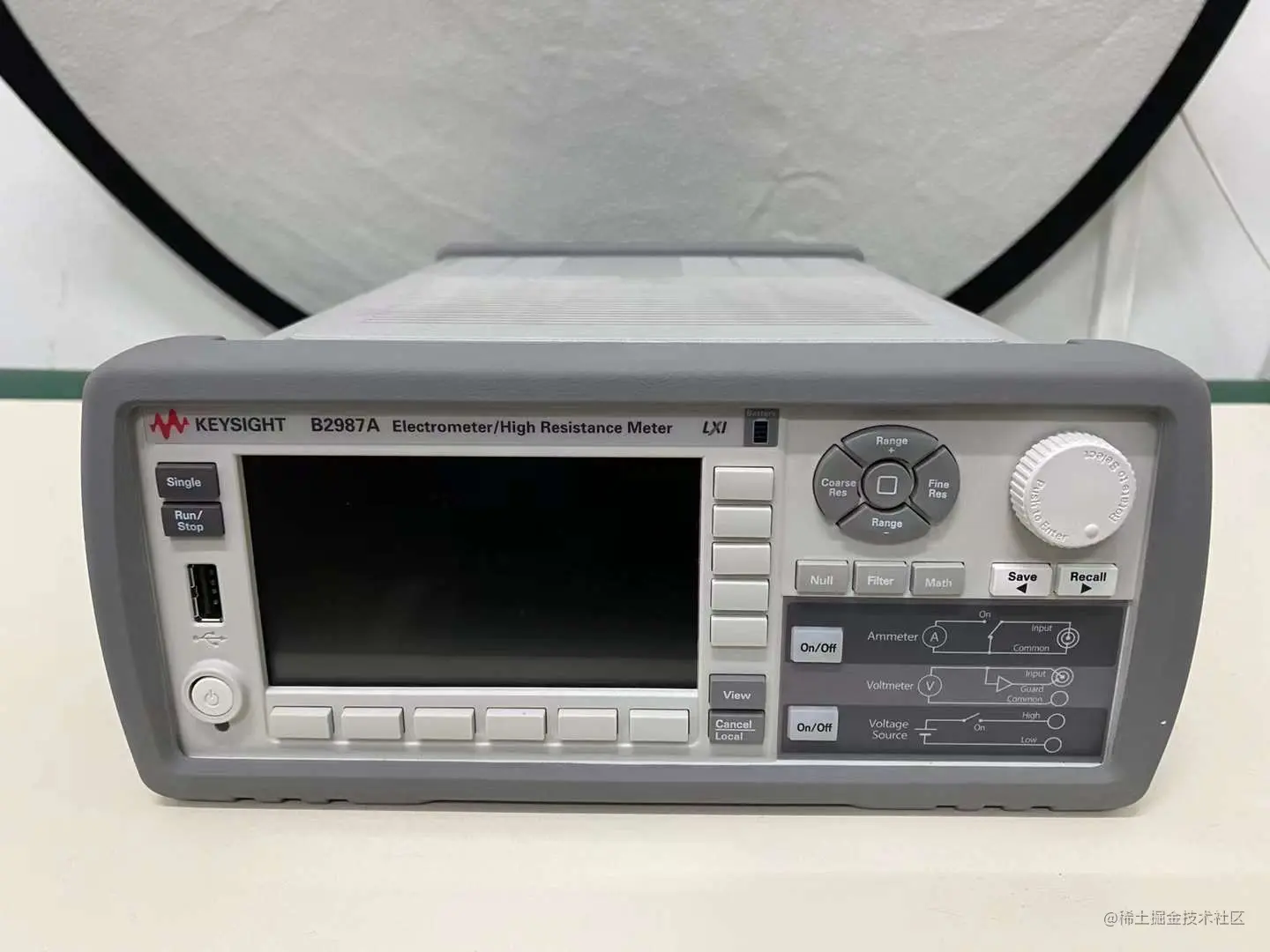

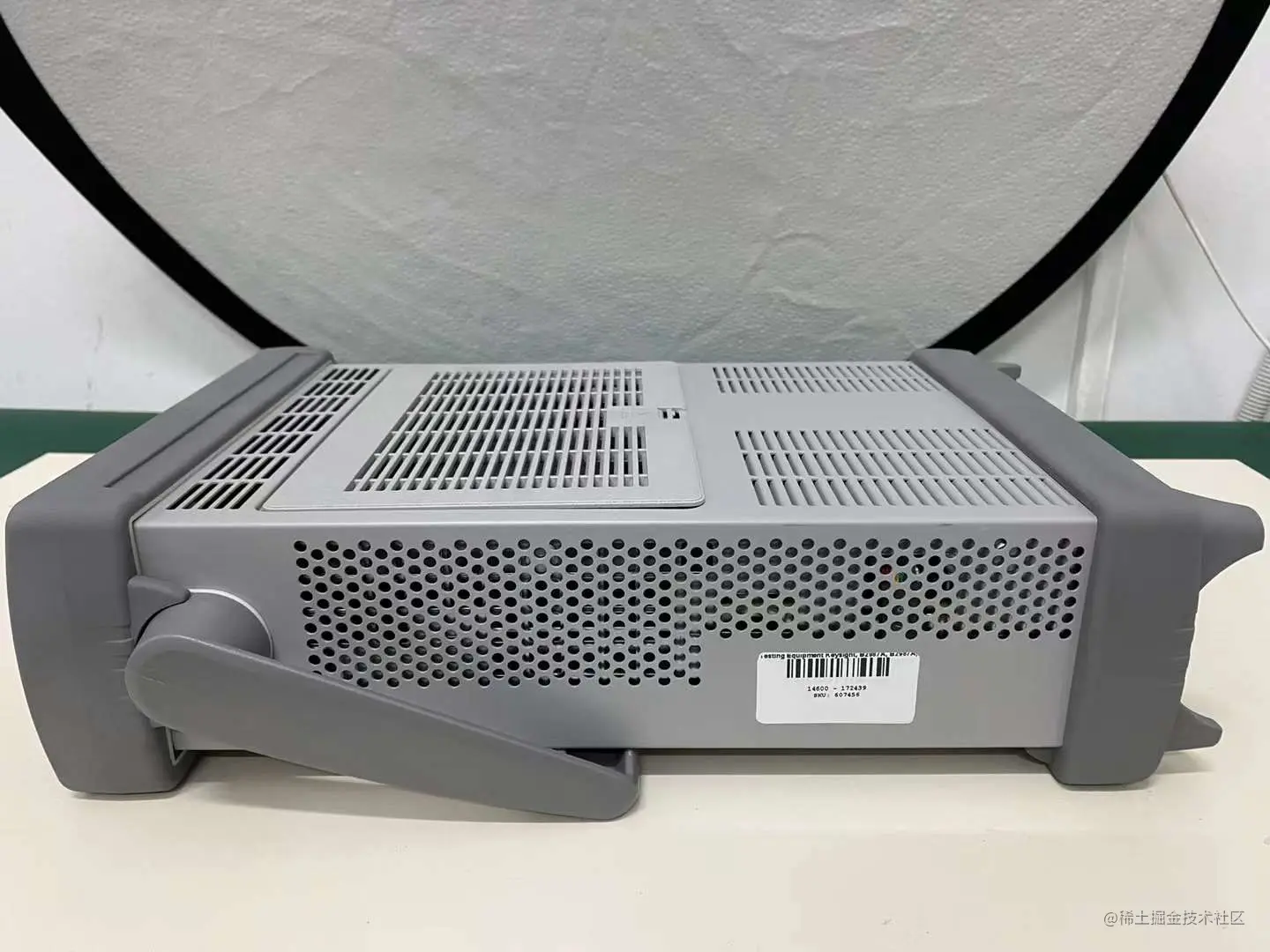

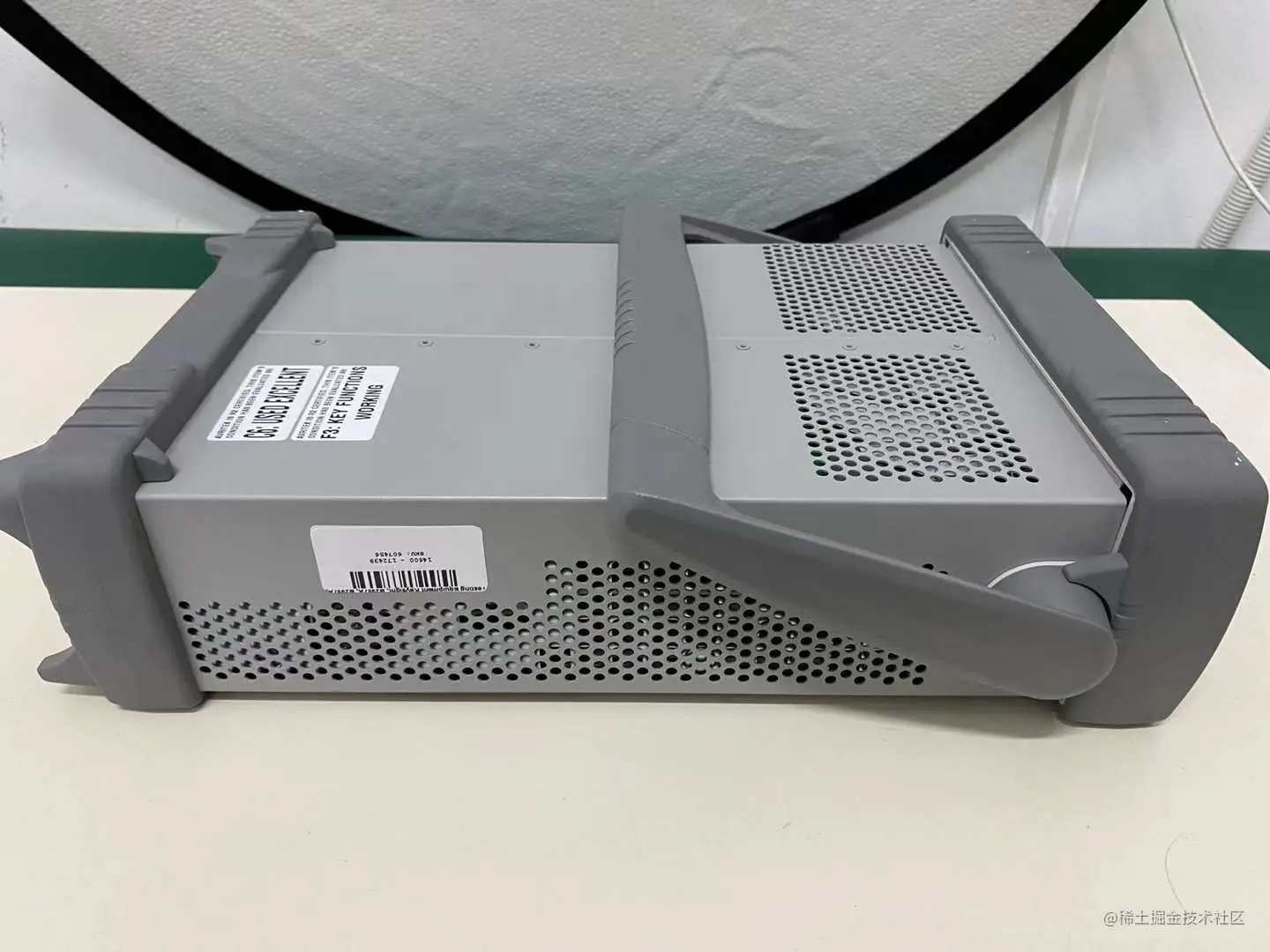

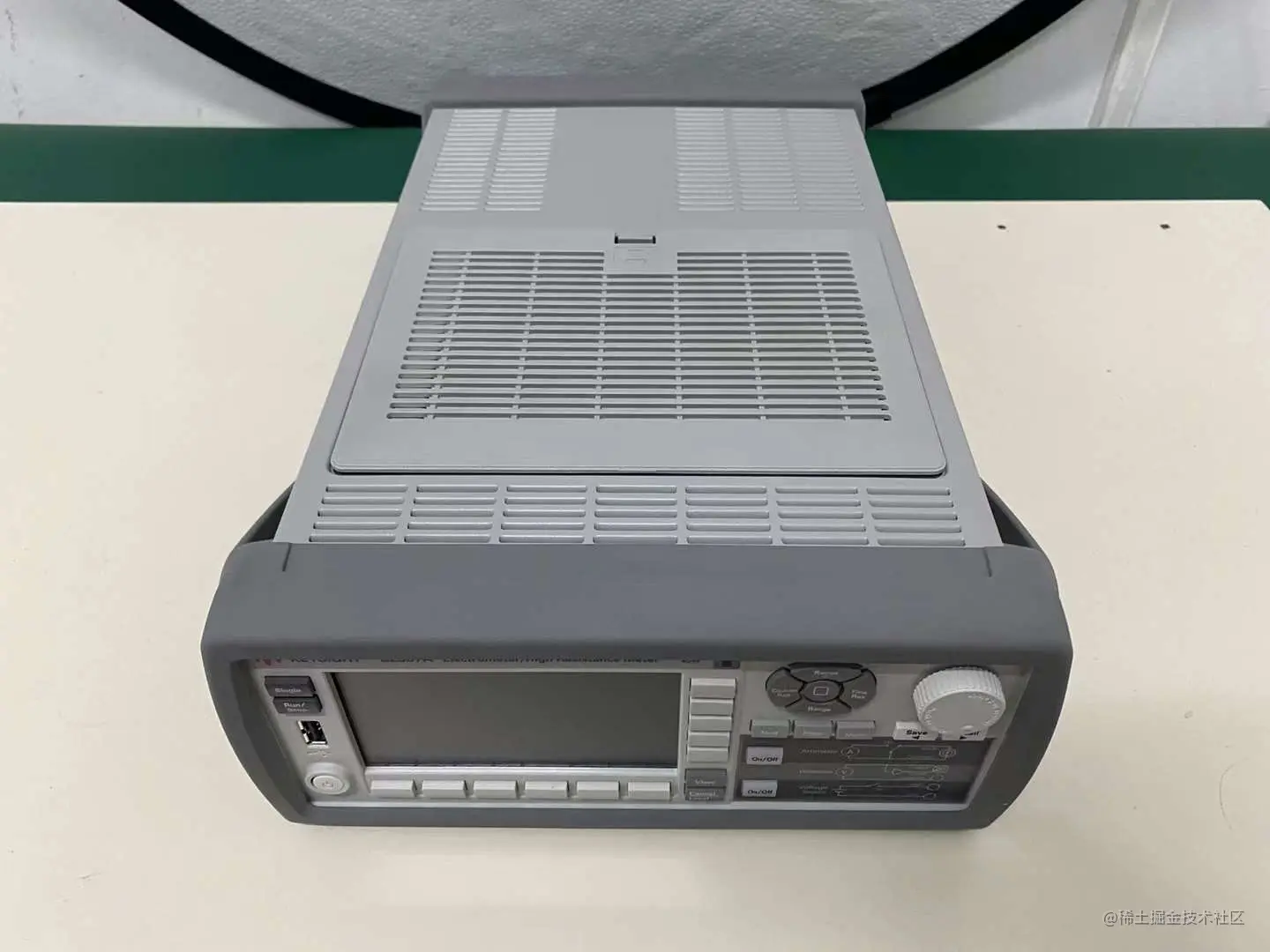

是德科技B2987A(安捷伦)静电计/高阻计
是德科技B2987A静电计/高阻计的设计具有前所未有的能力和特性，保证了出色的测量性能。它提供满足所有低电平电流测量需求的最小电流分辨率，其电压源特性支持电阻测量。其独特的彩色LCD为查看数据提供了多种选择。最先进的前面板功能允许您捕捉瞬态行为并执行快速统计分析，而无需PC。安捷伦B2987A仪表采用电池供电，提供无线路噪声的测量。
是德科技B2987A(安捷伦)静电计/高阻计的特性和规格包括:
特点:
- 图形功能:
-
- 捕捉瞬变的时域视图
- 直方图视图执行快速数据分析
- 其他X-Y图(I-V、I-t、R-t、I-R等。)
- 易于使用的导航选择最佳范围和光圈
- 用于噪声源隔离的可选测试设置完整性检查功能
- 无线路噪声测量的电池供电
- 多功能接口(USB 2.0: LAN、GPIB、LXI内核)
- USB(前端):存储数据，保存/调用设置信息
- 温度和湿度测量
- 免费的PC控制软件
- 应用:
-
- 材料科学(生物材料、陶瓷、弹性体、薄膜、介电材料、电化学、铁电材料、石墨烯、金属、有机材料、纳米材料、聚合物、半导体等。)
- 器件和电子元件(电容器、电阻器、二极管、传感器、包括TFT和CNT在内的晶体管、光电子器件、太阳能电池等。)
- 电子/非电子系统(离子束、电子束、传感系统、粒子测量、嵌入式精密仪器等。)
是德科技B2987A(安捷伦)静电计/高阻计的规格:
- 测量分辨率:6位数字
- 电流测量值:0.01 fA - 20 mA
-
- 最小范围:2帕
- 电阻测量:最高10 PΩ
- 电压测量:1 V - 20 V
-
- 输入电阻:> 200tω
- 电荷测量:1 fC - 2 C
- 电压源:高达1000V
-
- 最低分辨率:700 V
- 最大读取速率:20，000 rdg/s
- < 20 µ V burden voltage in its lowest current range
- 电压测量:
-
- 电压范围:2 V
-
- 显示分辨率:1 V
- 精度(% +失调):0.025 + 40 V
- 电压范围:20 V
-
- 显示分辨率:10 V
- 精度(% +失调):0.025 + 400 V
- 输入偏置电流:< 20 fA
- 输入阻抗:> 200tω，与< 20 pF(无保护)或< 2 pF(有保护)并联
- 均方根噪声:2 V范围内为1.4 V，持续时间为10 s，输入短路
- 测量控制/导航:
-
- 测距:自动或手动
- 孔径时间(积分时间):10秒至100 PLC
- 偏移消除:零，零点校正
- 数字滤波器:中值滤波器(2R + 1，R = 1到15)，移动平均(1到100，第一步)
- 数学:预设和用户可定义的表达式
- 统计数据:直方图查看模式:平均值、sigma、箱数和样本数
- 线路频率检测:自动检测:50赫兹或60赫兹
- 前面板操作:
-
- 前面板接口:4.3英寸TFT彩色显示屏，带键盘和旋钮
- 查看模式:仪表视图、图表视图、直方图视图和滚动视图
- 硬键:单触发器和运行/停止控制、测量导航键、旋钮和光标、电流表输入和V源输出控制、取消/本地
- 软键:功能、系统和输入辅助键
- 指示器:通道(测量)状态、系统状态
- 发光二极管:
-
- 电量(充电时颜色变化)
- 输入和输出(高电压源时颜色变化)
- 输入/输出规格:
-
- 仪表输入连接器:后面板上用于电流表的三轴接线片
- 最大输入:
-
- 电流表:30毫安
- 电压表:40伏
- 源输出连接器:后面板上的两个香蕉插孔
- 最大共模电压:仪表共模:500 V峰值:V源1000V峰值
- 隔离(底盘通用仪表:> 10gω，< 500 pF
- 模拟输出:满量程输入为2 V，电压和电流测量模式下同相，1kω输出阻抗
- 互锁:2.5毫米可插拔端子板，4针
- 外部触发器:
-
- 触发输入:BNC
-
- 逻辑:可编程边沿触发
- 最小脉冲宽度:10秒
- 触发输出:BNC
-
- 逻辑:可编程边沿触发
- 最小脉冲宽度:10秒
- 数字输入/输出:
-
- 连接器类型:DSUB母9针
- 输入/输出引脚:DIO 7引脚，+5V，GND
- 绝对最大输入电压:5.25 V
- 绝对最小输入电压:-0.25 V
- 最大逻辑L输入电压:-0.8 V，通过5kω上拉至5 V
- 最小逻辑H输入电压:2.0 V，通过5kω上拉至5 V
- 最大源电流:1 mA @ Vo = 0 V
- 最大吸电流:50 mA @ Vo = 5 V
- 5 V电源引脚:限于500 mA，可复位保险丝保护
