大家好，欢迎来到运维有术
欢迎来到云原生运维实战系列之基于 KubeSphere 玩转 Kubernetes 第二季
前言

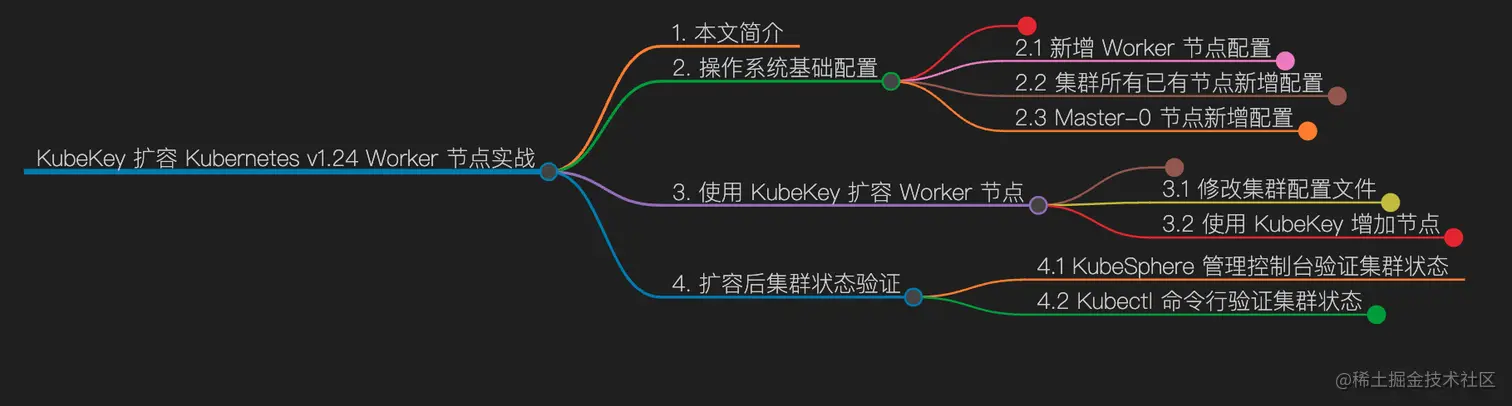

导图
知识量
- 阅读时长：10 分
- 行：612
- 单词：4200+
- 字符：30500+
- 图片：2 张
知识点
- 定级：入门级
- KubeKey 扩容 Worker 节点
- openEuler 操作系统的基本配置
- Kubernets 基本命令
实战服务器配置(架构1:1复刻小规模生产环境，配置略有不同)
| 主机名 | IP | CPU | 内存 | 系统盘 | 数据盘 | 用途 |
|---|---|---|---|---|---|---|
| ks-master-0 | 192.168.9.91 | 2 | 4 | 50 | 100 | KubeSphere/k8s-master |
| ks-master-1 | 192.168.9.92 | 2 | 4 | 50 | 100 | KubeSphere/k8s-master |
| ks-master-2 | 192.168.9.93 | 2 | 4 | 50 | 100 | KubeSphere/k8s-master |
| ks-worker-0 | 192.168.9.95 | 2 | 4 | 50 | 100 | k8s-worker/CI |
| ks-worker-1 | 192.168.9.96 | 2 | 4 | 50 | 100 | k8s-worker |
| ks-worker-2 | 192.168.9.97 | 2 | 4 | 50 | 100 | k8s-worker |
| storage-0 | 192.168.9.81 | 2 | 4 | 50 | 100+ | ElasticSearch/GlusterFS/Ceph/Longhorn/NFS/ |
| storage-1 | 192.168.9.82 | 2 | 4 | 50 | 100+ | ElasticSearch/GlusterFS/Ceph/Longhorn |
| storage-2 | 192.168.9.83 | 2 | 4 | 50 | 100+ | ElasticSearch/GlusterFS/Ceph/Longhorn |
| registry | 192.168.9.80 | 2 | 4 | 50 | 200 | Sonatype Nexus 3 |
| 合计 | 10 | 20 | 40 | 500 | 1100+ |
实战环境涉及软件版本信息
- 操作系统：openEuler 22.03 LTS SP2 x86_64
- KubeSphere：3.3.2
- Kubernetes：v1.24.12
- Containerd：1.6.4
- KubeKey: v3.0.8
1. 本文简介
本文是 openEuler 22.03 LTS SP2 基于 KubeKey 扩容 Kubernetes Worker 节点实战一文的更新版。
变更原因及改动说明如下：
- 在后期的实战训练中发现 Kubernetes v1.26 版本过高导致原生不支持 GlusterFS 作为后端存储，最后支持的版本是 v1.25 系列。
- KubeKey 有了更新，官方发布了 v3.0.8 ，支持更多的 Kubernetes 版本。
- 综合考虑，我们选择 Kubernetes v1.24.12、KubeKey v3.0.8 更新我们的系列文档。
- 文档整体结构稍微做了一些调整，但整体变化不大，只是细节略有差异。
上一期，我们实战讲解了使用 KubeSphere 开发的 KubeKey 工具自动化部署 3 Master 和 1 Worker 的 Kubernetes 集群和 KubeSphere。
本期我们将模拟真实的生产环境演示如何使用 KubeKey 新增 Worker 节点到已有的 Kubernetes 集群 。
2. 操作系统基础配置
新增加的 Worker 节点，操作系统基础配置与初始化安装部署时 Worker 节点的配置保持一致。
其他节点配置说明：
- 所有节点都要更新 /etc/hosts 文件，在原有内容基础上追加新增加的 Worker 节点的主机名和 IP 对应配置。
- 在 Master-0 节点上将 SSH 公钥发送到新增加的 Worker 节点。
2.1 新增 Worker 节点配置
本文只选取 Worker-1 节点作为演示，其余新增 Worker 节点都按照相同的方式进行配置和设置。
- 配置主机名
hostnamectl hostname ks-worker-1
- 配置服务器时区
配置服务器时区为 Asia/Shanghai。
timedatectl set-timezone Asia/Shanghai
验证服务器时区，正确配置如下。
[root@ks-worker-1 ~]# timedatectl
Local time: Tue 2023-07-18 11:20:49 CST
Universal time: Tue 2023-07-18 03:20:49 UTC
RTC time: Tue 2023-07-18 03:20:49
Time zone: Asia/Shanghai (CST, +0800)
System clock synchronized: yes
NTP service: active
RTC in local TZ: no
- 配置时间同步
安装 chrony 作为时间同步软件。
yum install chrony
修改配置文件 /etc/chrony.conf，修改 ntp 服务器配置。
vi /etc/chrony.conf
# 删除所有的 pool 配置
pool pool.ntp.org iburst
# 增加国内的 ntp 服务器，或是指定其他常用的时间服务器
pool cn.pool.ntp.org iburst
# 上面的手工操作，也可以使用 sed 自动替换
sed -i 's/^pool pool.*/pool cn.pool.ntp.org iburst/g' /etc/chrony.conf
重启并设置 chrony 服务开机自启动。
systemctl restart chronyd && systemctl enable chronyd
验证 chrony 同步状态。
# 执行查看命令
chronyc sourcestats -v
# 正常的输出结果如下
[root@ks-worker-1 ~]# chronyc sourcestats -v
.- Number of sample points in measurement set.
/ .- Number of residual runs with same sign.
| / .- Length of measurement set (time).
| | / .- Est. clock freq error (ppm).
| | | / .- Est. error in freq.
| | | | / .- Est. offset.
| | | | | | On the -.
| | | | | | samples. \
| | | | | | |
Name/IP Address NP NR Span Frequency Freq Skew Offset Std Dev
==============================================================================
ntp6.flashdance.cx 4 3 7 -503.672 127218 +23ms 15ms
time.cloudflare.com 4 3 7 +312.311 34651.250 +11ms 4357us
ntp8.flashdance.cx 4 4 8 +262.274 10897.487 -15ms 1976us
tick.ntp.infomaniak.ch 4 4 7 -2812.902 31647.234 -34ms 4359us
- 配置 hosts 文件
编辑 /etc/hosts 文件，将规划的服务器 IP 和主机名添加到文件中。
192.168.9.91 ks-master-0
192.168.9.92 ks-master-1
192.168.9.93 ks-master-2
192.168.9.95 ks-worker-0
192.168.9.96 ks-worker-1
192.168.9.97 ks-worker-2
- 配置 DNS
echo "nameserver 114.114.114.114" > /etc/resolv.conf
- 关闭系统防火墙
systemctl stop firewalld && systemctl disable firewalld
- 禁用 SELinux
openEuler 22.03 SP2 最小化安装的系统默认启用了 SELinux，为了减少麻烦，我们所有的节点都禁用 SELinux。
# 使用 sed 修改配置文件，实现彻底的禁用
sed -i 's/^SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config
# 使用命令，实现临时禁用，这一步其实不做也行，KubeKey 会自动配置
setenforce 0
- 安装系统依赖
在所有节点上，以 root 用户登陆系统，执行下面的命令为 Kubernetes 安装系统基本依赖包。
# 安装 Kubernetes 系统依赖包
yum install curl socat conntrack ebtables ipset ipvsadm
# 安装其他必备包，openEuler 也是奇葩了，默认居然都不安装tar，不装的话后面会报错
yum install tar
2.2 集群所有已有节点新增配置
注意： 本小节为可选配置项，如果你安装部署时没有使用主机名，均使用IP模式时，可以忽略本节内容。
- 配置 hosts 文件
编辑 /etc/hosts 文件，将新增的 Worker 节点 IP 和主机名条目更想到文件中。
192.168.9.91 ks-master-0
192.168.9.92 ks-master-1
192.168.9.93 ks-master-2
192.168.9.95 ks-worker-0
192.168.9.96 ks-worker-1
192.168.9.97 ks-worker-2
2.3 Master-0 节点新增配置
本小节为可选配置项，如果你使用纯密码的方式作为服务器远程连接认证方式，可以忽略本节内容。
输入以下命令将 SSH 公钥从 master-0 节点发送到其他节点。命令执行时输入 yes，以接受服务器的 SSH 指纹，然后在出现提示时输入 root 用户的密码。
ssh-copy-id root@ks-worker-1
ssh-copy-id root@ks-worker-2
添加并上传 SSH 公钥后，您现在可以执行下面的命令验证，通过 root 用户连接到所有服务器，无需密码验证。
[root@ks-master-0 ~]# ssh root@ks-worker-1
# 登陆输出结果 略
3. 使用 KubeKey 扩容 Worker 节点
接下来我们使用 KubeKey 将新增加的节点加入到 Kubernetes 集群，参考官方说明文档，整个过程比较简单，仅需两步。
- 修改 KubeKey 部署时使用的集群配置文件
- 执行增加节点的命令
3.1 修改集群配置文件
通过 SSH 登陆到 master-0 节点，切换到原有的 kubekey 目录，修改原有的集群配置文件，我们实战中使用的名字为 kubesphere-v3.3.2.yaml，请根据实际情况修改 。
主要修改点：
- spec.hosts 部分：增加新的 worker 节点的信息。
- spec.roleGroups.worker 部分：增加新的 worker 节点的信息
修改后的示例如下：
apiVersion: kubekey.kubesphere.io/v1alpha2
kind: Cluster
metadata:
name: sample
spec:
hosts:
- {name: ks-master-0, address: 192.168.9.91, internalAddress: 192.168.9.91, user: root, password: "P@88w0rd"}
- {name: ks-master-1, address: 192.168.9.92, internalAddress: 192.168.9.92, user: root, privateKeyPath: "~/.ssh/id_ed25519"}
- {name: ks-master-2, address: 192.168.9.93, internalAddress: 192.168.9.93, user: root, privateKeyPath: "~/.ssh/id_ed25519"}
- {name: ks-worker-0, address: 192.168.9.95, internalAddress: 192.168.9.95, user: root, privateKeyPath: "~/.ssh/id_ed25519"}
- {name: ks-worker-1, address: 192.168.9.96, internalAddress: 192.168.9.96, user: root, privateKeyPath: "~/.ssh/id_ed25519"}
- {name: ks-worker-2, address: 192.168.9.97, internalAddress: 192.168.9.97, user: root, privateKeyPath: "~/.ssh/id_ed25519"}
roleGroups:
etcd:
- ks-master-0
- ks-master-1
- ks-master-2
control-plane:
- ks-master-0
- ks-master-1
- ks-master-2
worker:
- ks-worker-0
- ks-worker-1
- ks-worker-2
....
# 下面的内容保持不变
3.2 使用 KubeKey 增加节点
在增加节点之前，我们再确认一下当前集群的节点信息。
[root@ks-master-0 kubekey]# kubectl get nodes -o wide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
ks-master-0 Ready control-plane 130m v1.24.12 192.168.9.91 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-master-1 Ready control-plane 130m v1.24.12 192.168.9.92 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-master-2 Ready control-plane 130m v1.24.12 192.168.9.93 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-worker-0 Ready worker 130m v1.24.12 192.168.9.95 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
接下来我们执行下面的命令，使用修改后的配置文件将新增的 Worker 节点加入集群。
export KKZONE=cn
./kk add nodes -f kubesphere-v3.3.2.yaml
注意： export KKZONE=cn 一定要先执行，否则会去 DockerHub 上拉取镜像。
上面的命令执行后，首先 kk 会检查部署 Kubernetes 的依赖及其他详细要求。检查合格后，系统将提示您确认安装。输入 yes 并按 ENTER 继续部署。
[root@ks-master-0 kubekey]# ./kk add nodes -f kubesphere-v3.3.2.yaml
_ __ _ _ __
| | / / | | | | / /
| |/ / _ _| |__ ___| |/ / ___ _ _
| | | | | '_ \ / _ \ \ / _ \ | | |
| |\ \ |_| | |_) | __/ |\ \ __/ |_| |
_| _/__,_|_.__/ ____| _/___|__, |
__/ |
|___/
13:35:51 CST [GreetingsModule] Greetings
13:35:51 CST message: [ks-worker-2]
Greetings, KubeKey!
13:35:52 CST message: [ks-master-2]
Greetings, KubeKey!
13:35:52 CST message: [ks-master-0]
Greetings, KubeKey!
13:35:52 CST message: [ks-master-1]
Greetings, KubeKey!
13:35:53 CST message: [ks-worker-0]
Greetings, KubeKey!
13:35:53 CST message: [ks-worker-1]
Greetings, KubeKey!
13:35:53 CST success: [ks-worker-2]
13:35:53 CST success: [ks-master-2]
13:35:53 CST success: [ks-master-0]
13:35:53 CST success: [ks-master-1]
13:35:53 CST success: [ks-worker-0]
13:35:53 CST success: [ks-worker-1]
13:35:53 CST [NodePreCheckModule] A pre-check on nodes
13:35:57 CST success: [ks-worker-1]
13:35:57 CST success: [ks-worker-2]
13:35:57 CST success: [ks-master-2]
13:35:57 CST success: [ks-master-1]
13:35:57 CST success: [ks-master-0]
13:35:57 CST success: [ks-worker-0]
13:35:57 CST [ConfirmModule] Display confirmation form
+-------------+------+------+---------+----------+-------+-------+---------+-----------+--------+--------+------------+------------+-------------+------------------+--------------+
| name | sudo | curl | openssl | ebtables | socat | ipset | ipvsadm | conntrack | chrony | docker | containerd | nfs client | ceph client | glusterfs client | time |
+-------------+------+------+---------+----------+-------+-------+---------+-----------+--------+--------+------------+------------+-------------+------------------+--------------+
| ks-master-0 | y | y | y | y | y | y | y | y | y | | v1.6.4 | | | | CST 13:35:56 |
| ks-master-1 | y | y | y | y | y | y | y | y | y | | v1.6.4 | | | | CST 13:35:56 |
| ks-master-2 | y | y | y | y | y | y | y | y | y | | v1.6.4 | | | | CST 13:35:56 |
| ks-worker-0 | y | y | y | y | y | y | y | y | y | | v1.6.4 | | | | CST 13:35:57 |
| ks-worker-1 | y | y | y | y | y | y | y | y | y | | | | | | CST 13:35:52 |
| ks-worker-2 | y | y | y | y | y | y | y | y | y | | | | | | CST 13:35:53 |
+-------------+------+------+---------+----------+-------+-------+---------+-----------+--------+--------+------------+------------+-------------+------------------+--------------+
This is a simple check of your environment.
Before installation, ensure that your machines meet all requirements specified at
https://github.com/kubesphere/kubekey#requirements-and-recommendations
Continue this installation? [yes/no]:
安装过程日志输出比较多，为了节省篇幅这里就不展示了。
部署完成需要大约15分钟左右，具体看网速和机器配置，本次部署完成耗时 7 分钟。
部署完成后，您应该会在终端上看到类似于下面的输出。
...
13:41:39 CST [AutoRenewCertsModule] Generate k8s certs renew script
13:41:40 CST success: [ks-master-1]
13:41:40 CST success: [ks-master-0]
13:41:40 CST success: [ks-master-2]
13:41:40 CST [AutoRenewCertsModule] Generate k8s certs renew service
13:41:42 CST success: [ks-master-1]
13:41:42 CST success: [ks-master-2]
13:41:42 CST success: [ks-master-0]
13:41:42 CST [AutoRenewCertsModule] Generate k8s certs renew timer
13:41:43 CST success: [ks-master-1]
13:41:43 CST success: [ks-master-0]
13:41:43 CST success: [ks-master-2]
13:41:43 CST [AutoRenewCertsModule] Enable k8s certs renew service
13:41:44 CST success: [ks-master-0]
13:41:44 CST success: [ks-master-1]
13:41:44 CST success: [ks-master-2]
13:41:44 CST Pipeline[AddNodesPipeline] execute successfully
4. 扩容后集群状态验证
4.1 KubeSphere 管理控制台验证集群状态
我们打开浏览器访问 master-0 节点的 IP 地址和端口 30880，登陆 KubeSphere 管理控制台的登录页面。

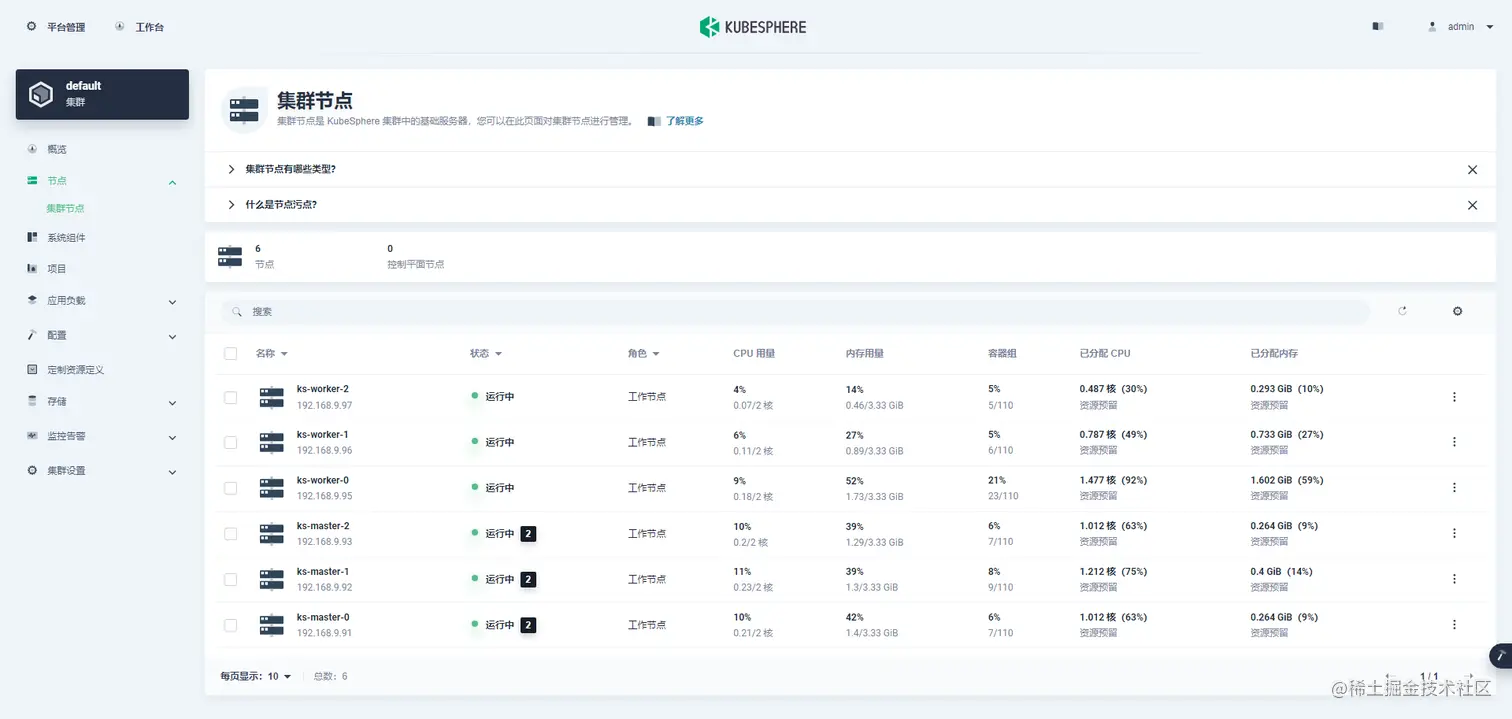

进入集群管理界面，单击左侧「节点」菜单，点击「集群节点」查看 Kubernetes 集群可用节点的详细信息。
还记得上一期，初始部署集群时只有一个 Worker 节点，「系统组件」中监控组件处于异常状态。加入新的 Worker 节点后，我们验证一下监控组件是否自动恢复正常。

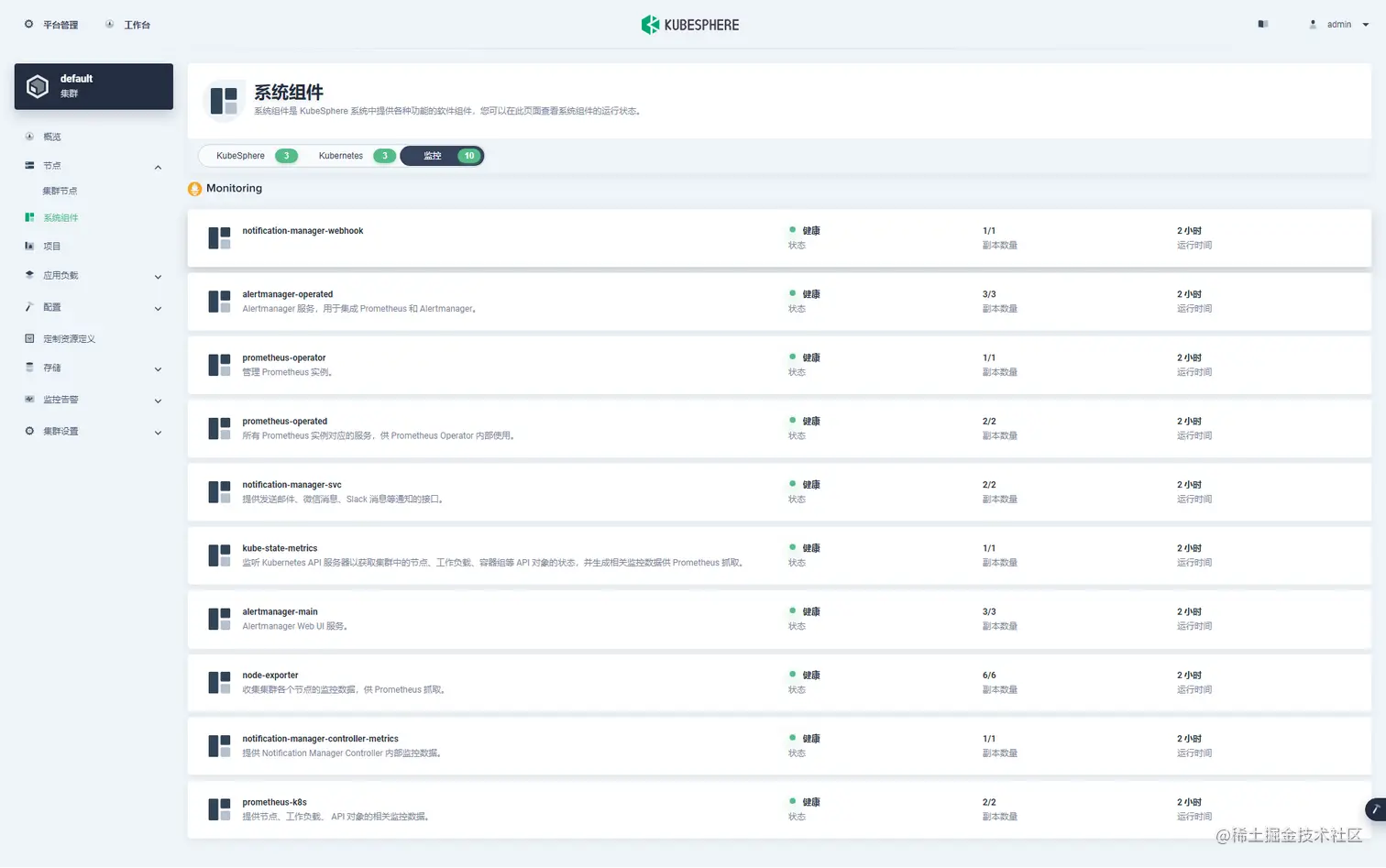

单击左侧「系统组件」菜单，查看已安装组件的详细信息。重点查看监控类别的组件状态，在图中可以看到监控的 10 个组件都正常。
4.2 Kubectl 命令行验证集群状态
- 查看集群节点信息
在 master-0 节点运行 kubectl 命令获取 Kubernetes 集群上的可用节点列表。
kubectl get nodes -o wide
在输出结果中可以看到，当前的 Kubernetes 集群有三个可用节点、节点的内部 IP、节点角色、节点的 Kubernetes 版本号、容器运行时及版本号、操作系统类型及内核版本等信息。
[root@ks-master-0 kubekey]# kubectl get nodes -o wide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
ks-master-0 Ready control-plane 149m v1.24.12 192.168.9.91 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-master-1 Ready control-plane 148m v1.24.12 192.168.9.92 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-master-2 Ready control-plane 148m v1.24.12 192.168.9.93 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-worker-0 Ready worker 148m v1.24.12 192.168.9.95 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-worker-1 Ready worker 11m v1.24.12 192.168.9.96 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
ks-worker-2 Ready worker 11m v1.24.12 192.168.9.97 <none> openEuler 22.03 (LTS-SP2) 5.10.0-153.12.0.92.oe2203sp2.x86_64 containerd://1.6.4
- 查看 Pod 列表
输入以下命令获取在 Kubernetes 集群上运行的 Pod 列表，按工作负载在 NODE 上的分布排序。
kubectl get pods -o wide -A | sort -k 8
在输出结果中可以看到， 新增的两个 Worker 节点上已经运行了 5 个必须的基本组件。除此之外，在 worker-1 上，还成功自启动了上一期在 worker-0 启动失败的 prometheus-k8s-1。
[root@ks-master-0 kubekey]# kubectl get pods -o wide -A | sort -k 8
NAMESPACE NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
kube-system kube-scheduler-ks-master-0 1/1 Running 1 (43m ago) 149m 192.168.9.91 ks-master-0 <none> <none>
kubesphere-monitoring-system node-exporter-t9vrm 2/2 Running 0 142m 192.168.9.91 ks-master-0 <none> <none>
kube-system calico-node-kx4fz 1/1 Running 0 148m 192.168.9.91 ks-master-0 <none> <none>
kube-system kube-apiserver-ks-master-0 1/1 Running 0 149m 192.168.9.91 ks-master-0 <none> <none>
kube-system kube-controller-manager-ks-master-0 1/1 Running 0 149m 192.168.9.91 ks-master-0 <none> <none>
kube-system kube-proxy-sk4hz 1/1 Running 0 148m 192.168.9.91 ks-master-0 <none> <none>
kube-system nodelocaldns-h4vmx 1/1 Running 0 149m 192.168.9.91 ks-master-0 <none> <none>
kubesphere-monitoring-system node-exporter-b57bp 2/2 Running 0 142m 192.168.9.92 ks-master-1 <none> <none>
kube-system calico-node-qx5qk 1/1 Running 0 148m 192.168.9.92 ks-master-1 <none> <none>
kube-system coredns-f657fccfd-8lnd5 1/1 Running 0 149m 10.233.103.2 ks-master-1 <none> <none>
kube-system coredns-f657fccfd-vtlmx 1/1 Running 0 149m 10.233.103.1 ks-master-1 <none> <none>
kube-system kube-apiserver-ks-master-1 1/1 Running 0 148m 192.168.9.92 ks-master-1 <none> <none>
kube-system kube-controller-manager-ks-master-1 1/1 Running 0 148m 192.168.9.92 ks-master-1 <none> <none>
kube-system kube-proxy-728cs 1/1 Running 0 148m 192.168.9.92 ks-master-1 <none> <none>
kube-system kube-scheduler-ks-master-1 1/1 Running 0 148m 192.168.9.92 ks-master-1 <none> <none>
kube-system nodelocaldns-5594x 1/1 Running 0 148m 192.168.9.92 ks-master-1 <none> <none>
kubesphere-monitoring-system node-exporter-vm9cq 2/2 Running 0 142m 192.168.9.93 ks-master-2 <none> <none>
kube-system calico-node-rb2cf 1/1 Running 0 148m 192.168.9.93 ks-master-2 <none> <none>
kube-system kube-apiserver-ks-master-2 1/1 Running 0 148m 192.168.9.93 ks-master-2 <none> <none>
kube-system kube-controller-manager-ks-master-2 1/1 Running 0 148m 192.168.9.93 ks-master-2 <none> <none>
kube-system kube-proxy-ndc62 1/1 Running 0 148m 192.168.9.93 ks-master-2 <none> <none>
kube-system kube-scheduler-ks-master-2 1/1 Running 0 148m 192.168.9.93 ks-master-2 <none> <none>
kube-system nodelocaldns-gnbg6 1/1 Running 0 148m 192.168.9.93 ks-master-2 <none> <none>
kubesphere-controls-system default-http-backend-587748d6b4-57zck 1/1 Running 0 144m 10.233.115.6 ks-worker-0 <none> <none>
kubesphere-monitoring-system alertmanager-main-0 2/2 Running 0 142m 10.233.115.9 ks-worker-0 <none> <none>
kubesphere-monitoring-system kube-state-metrics-5b8dc5c5c6-9ng42 3/3 Running 0 142m 10.233.115.8 ks-worker-0 <none> <none>
kubesphere-monitoring-system node-exporter-79c6m 2/2 Running 0 142m 192.168.9.95 ks-worker-0 <none> <none>
kubesphere-monitoring-system prometheus-operator-66d997dccf-zfdf5 2/2 Running 0 142m 10.233.115.7 ks-worker-0 <none> <none>
kubesphere-system ks-console-7f88c4fd8d-b4wdr 1/1 Running 0 144m 10.233.115.5 ks-worker-0 <none> <none>
kubesphere-system ks-installer-559fc4b544-pcdrn 1/1 Running 0 148m 10.233.115.3 ks-worker-0 <none> <none>
kube-system calico-kube-controllers-f9f9bbcc9-9x49n 1/1 Running 0 148m 10.233.115.2 ks-worker-0 <none> <none>
kube-system calico-node-kvfbg 1/1 Running 0 148m 192.168.9.95 ks-worker-0 <none> <none>
kube-system kube-proxy-qdmkb 1/1 Running 0 148m 192.168.9.95 ks-worker-0 <none> <none>
kube-system nodelocaldns-d572z 1/1 Running 0 148m 192.168.9.95 ks-worker-0 <none> <none>
kube-system snapshot-controller-0 1/1 Running 0 146m 10.233.115.4 ks-worker-0 <none> <none>
kubesphere-controls-system kubectl-admin-5d588c455b-7bw75 1/1 Running 0 139m 10.233.115.19 ks-worker-0 <none> <none>
kubesphere-monitoring-system alertmanager-main-1 2/2 Running 0 142m 10.233.115.10 ks-worker-0 <none> <none>
kubesphere-monitoring-system alertmanager-main-2 2/2 Running 0 142m 10.233.115.11 ks-worker-0 <none> <none>
kubesphere-monitoring-system notification-manager-deployment-6f8c66ff88-mqmxx 2/2 Running 0 140m 10.233.115.16 ks-worker-0 <none> <none>
kubesphere-monitoring-system notification-manager-deployment-6f8c66ff88-pjm79 2/2 Running 0 140m 10.233.115.15 ks-worker-0 <none> <none>
kubesphere-monitoring-system notification-manager-operator-6455b45546-kgdpf 2/2 Running 0 141m 10.233.115.13 ks-worker-0 <none> <none>
kubesphere-monitoring-system prometheus-k8s-0 2/2 Running 0 142m 10.233.115.14 ks-worker-0 <none> <none>
kubesphere-system ks-apiserver-7ddfccbb94-kd7tg 1/1 Running 0 144m 10.233.115.18 ks-worker-0 <none> <none>
kubesphere-system ks-controller-manager-6cd89786dc-4xnhq 1/1 Running 1 (43m ago) 144m 10.233.115.17 ks-worker-0 <none> <none>
kube-system openebs-localpv-provisioner-7497b4c996-ngnv9 1/1 Running 1 (43m ago) 148m 10.233.115.1 ks-worker-0 <none> <none>
kube-system haproxy-ks-worker-0 1/1 Running 1 (10m ago) 148m 192.168.9.95 ks-worker-0 <none> <none>
kubesphere-monitoring-system node-exporter-2jntq 2/2 Running 0 11m 192.168.9.96 ks-worker-1 <none> <none>
kubesphere-monitoring-system prometheus-k8s-1 2/2 Running 0 81m 10.233.120.2 ks-worker-1 <none> <none>
kube-system calico-node-4bwx9 1/1 Running 0 11m 192.168.9.96 ks-worker-1 <none> <none>
kube-system haproxy-ks-worker-1 1/1 Running 0 11m 192.168.9.96 ks-worker-1 <none> <none>
kube-system kube-proxy-tgn54 1/1 Running 0 11m 192.168.9.96 ks-worker-1 <none> <none>
kube-system nodelocaldns-mmcpk 1/1 Running 0 11m 192.168.9.96 ks-worker-1 <none> <none>
kubesphere-monitoring-system node-exporter-hslhs 2/2 Running 0 11m 192.168.9.97 ks-worker-2 <none> <none>
kube-system calico-node-27jxb 1/1 Running 0 11m 192.168.9.97 ks-worker-2 <none> <none>
kube-system haproxy-ks-worker-2 1/1 Running 0 11m 192.168.9.97 ks-worker-2 <none> <none>
kube-system kube-proxy-qjhq2 1/1 Running 0 11m 192.168.9.97 ks-worker-2 <none> <none>
kube-system nodelocaldns-2ttp8 1/1 Running 0 11m 192.168.9.97 ks-worker-2 <none> <none>
- 查看 Image 列表
输入以下命令查看在 Worker 节点上已经下载的 Image 列表。
crictl images ls
在新增的 Worker 节点执行，输出结果如下：
# Worker-1
[root@ks-worker-1 ~]# crictl images ls
IMAGE TAG IMAGE ID SIZE
registry.cn-beijing.aliyuncs.com/kubesphereio/cni v3.23.2 a87d3f6f1b8fd 111MB
registry.cn-beijing.aliyuncs.com/kubesphereio/coredns 1.8.6 a4ca41631cc7a 13.6MB
registry.cn-beijing.aliyuncs.com/kubesphereio/haproxy 2.3 0ea9253dad7c0 38.5MB
registry.cn-beijing.aliyuncs.com/kubesphereio/k8s-dns-node-cache 1.15.12 5340ba194ec91 42.1MB
registry.cn-beijing.aliyuncs.com/kubesphereio/kube-controllers v3.23.2 ec95788d0f725 56.4MB
registry.cn-beijing.aliyuncs.com/kubesphereio/kube-proxy v1.24.12 562ccc25ea629 39.6MB
registry.cn-beijing.aliyuncs.com/kubesphereio/kube-rbac-proxy v0.11.0 29589495df8d9 19.2MB
registry.cn-beijing.aliyuncs.com/kubesphereio/linux-utils 3.3.0 e88cfb3a763b9 26.9MB
registry.cn-beijing.aliyuncs.com/kubesphereio/node-exporter v1.3.1 1dbe0e9319764 10.3MB
registry.cn-beijing.aliyuncs.com/kubesphereio/node v3.23.2 a3447b26d32c7 77.8MB
registry.cn-beijing.aliyuncs.com/kubesphereio/pause 3.7 221177c6082a8 311kB
registry.cn-beijing.aliyuncs.com/kubesphereio/pod2daemon-flexvol v3.23.2 b21e2d7408a79 8.67MB
registry.cn-beijing.aliyuncs.com/kubesphereio/prometheus-config-reloader v0.55.1 7c63de88523a9 4.84MB
registry.cn-beijing.aliyuncs.com/kubesphereio/prometheus v2.34.0 e3cf894a63f55 78.1MB
# Worker-2
[root@ks-worker-2 ~]# crictl images ls
IMAGE TAG IMAGE ID SIZE
registry.cn-beijing.aliyuncs.com/kubesphereio/cni v3.23.2 a87d3f6f1b8fd 111MB
registry.cn-beijing.aliyuncs.com/kubesphereio/coredns 1.8.6 a4ca41631cc7a 13.6MB
registry.cn-beijing.aliyuncs.com/kubesphereio/haproxy 2.3 0ea9253dad7c0 38.5MB
registry.cn-beijing.aliyuncs.com/kubesphereio/k8s-dns-node-cache 1.15.12 5340ba194ec91 42.1MB
registry.cn-beijing.aliyuncs.com/kubesphereio/kube-controllers v3.23.2 ec95788d0f725 56.4MB
registry.cn-beijing.aliyuncs.com/kubesphereio/kube-proxy v1.24.12 562ccc25ea629 39.6MB
registry.cn-beijing.aliyuncs.com/kubesphereio/kube-rbac-proxy v0.11.0 29589495df8d9 19.2MB
registry.cn-beijing.aliyuncs.com/kubesphereio/node-exporter v1.3.1 1dbe0e9319764 10.3MB
registry.cn-beijing.aliyuncs.com/kubesphereio/node v3.23.2 a3447b26d32c7 77.8MB
registry.cn-beijing.aliyuncs.com/kubesphereio/pause 3.7 221177c6082a8 311kB
registry.cn-beijing.aliyuncs.com/kubesphereio/pod2daemon-flexvol v3.23.2 b21e2d7408a79 8.67MB
注意： Worker-1 节点的 Image 初始数量为 14 个，Worker-2 节点的 Image 初始数量为 11 个。
至此，我们完成了在已有三个 Master 节点和一个 Worker 节点的 Kubernetes 集群中增加 2 个 Worker节点的全部任务。
结束语
本文主要实战演示了在利用 KubeKey 自动化增加 Worker 节点到已有 Kubernetes 集群的详细过程。
本文的操作虽然是基于 openEuler 22.03 LTS SP2，但是整个操作流程同样适用于其他操作系统利用 KubeKey 部署的 Kubernetes 集群的扩容。
下一期，我们会实战讲解如何在 KubeSphere 中对接持久化存储 GlusterFS，请持续关注。
基于 KubeSphere 玩转 Kubernetes 第二季系列文档，是运维有术推出的云原生运维实战之基于 KubeSphere 玩转 Kubernetes 第二季实战训练营的实战文档。
想获取更多的 KubeSphere、Kubernetes、云原生运维实战技能，请持续关注我，也可以直接加入我的知识星球。
如果你喜欢本文，请分享给你的小伙伴！
本系列文档内容涵盖 (但不限于) 以下技术领域：
- KubeSphere
- Kubernetes
- Ansible
- 自动化运维
- CNCF 技术栈
Get 文档/代码
- 知识星球-运维有术
Get 视频
- B站 运维有术
版权声明
- 所有内容均属于原创，整理不易，感谢收藏，转载请标明出处。
About Me
- 昵称：无名运维侠
- 职业：自由职业者
- 微信：运维有术(公号菜单/与我联系)
- 服务的领域：云计算 / 云原生技术运维，自动化运维，大数据
- 技能标签：OpenStack、Kubernetes、KubeSphere、Ansible、Python、Go、DevOps、CNCF
